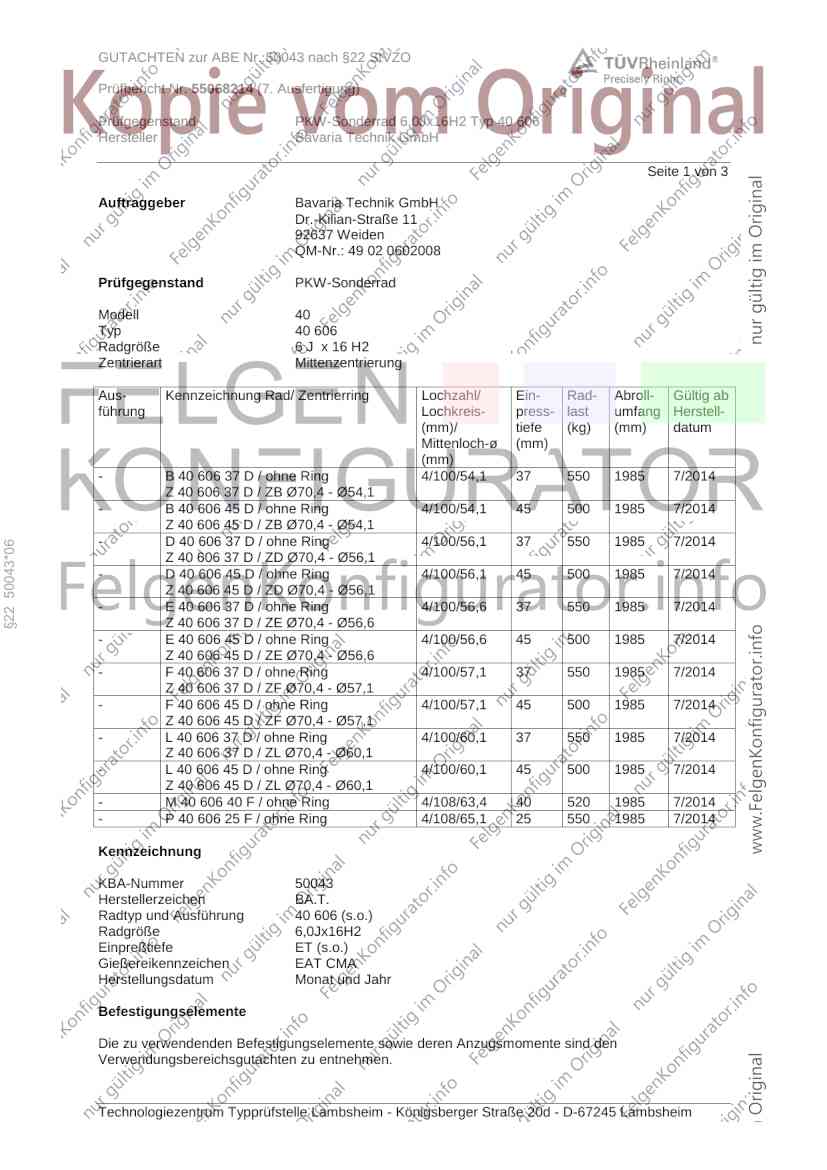

GUTACHTEN zur ABE Nr. 50043 nach §22 StVZO
Prüfbericht Nr. 55068214 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx16H2 Typ 40 606
Hersteller Bavaria Technik GmbH
Seite 1 von 3
Auftraggeber Bavaria Technik GmbH
Dr.-Kilian-Straße 11
92637 Weiden
QM-Nr.: 49 02 0602008
Prüfgegenstand PKW-Sonderrad
Modell 40
Typ 40 606
Radgröße 6 J x 16 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
- B 40 606 37 D / ohne Ring 4/100/54,1 37 550 1985 7/2014
Z 40 606 37 D / ZB Ø70,4 - Ø54,1
- B 40 606 45 D / ohne Ring 4/100/54,1 45 500 1985 7/2014
Z 40 606 45 D / ZB Ø70,4 - Ø54,1
- D 40 606 37 D / ohne Ring 4/100/56,1 37 550 1985 7/2014
§22 50043*06
Z 40 606 37 D / ZD Ø70,4 - Ø56,1
- D 40 606 45 D / ohne Ring 4/100/56,1 45 500 1985 7/2014
Z 40 606 45 D / ZD Ø70,4 - Ø56,1
- E 40 606 37 D / ohne Ring 4/100/56,6 37 550 1985 7/2014
Z 40 606 37 D / ZE Ø70,4 - Ø56,6
- E 40 606 45 D / ohne Ring 4/100/56,6 45 500 1985 7/2014
Z 40 606 45 D / ZE Ø70,4 - Ø56,6
- F 40 606 37 D / ohne Ring 4/100/57,1 37 550 1985 7/2014
Z 40 606 37 D / ZF Ø70,4 - Ø57,1
- F 40 606 45 D / ohne Ring 4/100/57,1 45 500 1985 7/2014
Z 40 606 45 D / ZF Ø70,4 - Ø57,1
- L 40 606 37 D / ohne Ring 4/100/60,1 37 550 1985 7/2014
Z 40 606 37 D / ZL Ø70,4 - Ø60,1
- L 40 606 45 D / ohne Ring 4/100/60,1 45 500 1985 7/2014
Z 40 606 45 D / ZL Ø70,4 - Ø60,1
- M 40 606 40 F / ohne Ring 4/108/63,4 40 520 1985 7/2014
- P 40 606 25 F / ohne Ring 4/108/65,1 25 550 1985 7/2014
Kennzeichnung
KBA-Nummer 50043
Herstellerzeichen BA.T.
Radtyp und Ausführung 40 606 (s.o.)
Radgröße 6,0Jx16H2
Einpreßtiefe ET (s.o.)
Gießereikennzeichen EAT CMA
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50043 nach §22 StVZO
Prüfbericht Nr. 55068214 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx16H2 Typ 40 606
Hersteller Bavaria Technik GmbH
Seite 2 von 3
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Anschluß Einpresstiefe (mm) Radlast (kg) Abrollumfang (mm)
4/100 37 550 1985
4/100 45 500 1985
4/108 25 550 1985
4/108 40 520 1985
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Einpresstiefe (mm) Radlast (kg) Reifengröße
4/100 45 550 165/50R16
§22 50043*06
4/108 25 550 165/50R16
4/108 40 520 165/50R16
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 8,40 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim ab Juli 2014 durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Beschreibung - 07.07.2014
Radzeichnung 40004 15.04.2014
Verwendungsbereich Anlage 1 bis 12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50043 nach §22 StVZO
Prüfbericht Nr. 55068214 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx16H2 Typ 40 606
Hersteller Bavaria Technik GmbH
Seite 3 von 3
Der Prüfbericht umfasst Blatt 1 bis 3.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 23. Juni 2022
Laux 00392542.DOC
§22 50043*06
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50043 nach §22 StVZO
Anlage „Liste der Änderungen“ zu Prüfbericht Nr. 55068214 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx16H2 Typ 40 606
Hersteller Bavaria Technik GmbH
Seite 1 von 1
Liste der Änderungen
Es wird geändert: Aktualisierung Verwendungsbereich
