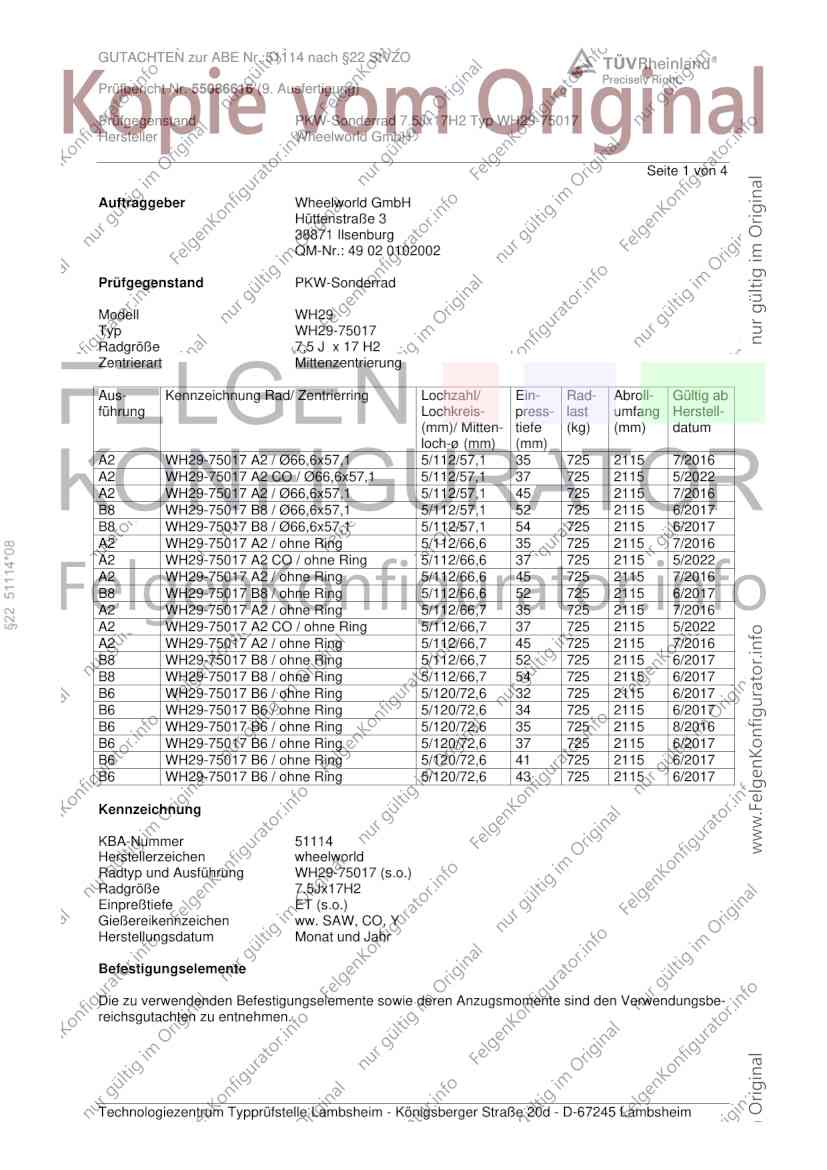

GUTACHTEN zur ABE Nr. 51114 nach §22 StVZO
Prüfbericht Nr. 55086616 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ WH29-75017
Hersteller Wheelworld GmbH
Seite 1 von 4
Auftraggeber Wheelworld GmbH
Hüttenstraße 3
38871 Ilsenburg
QM-Nr.: 49 02 0102002
Prüfgegenstand PKW-Sonderrad
Modell WH29
Typ WH29-75017
Radgröße 7,5 J x 17 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ Mitten- tiefe (kg) (mm) datum
loch-ø (mm) (mm)
A2 WH29-75017 A2 / Ø66,6x57,1 5/112/57,1 35 725 2115 7/2016
A2 WH29-75017 A2 CO / Ø66,6x57,1 5/112/57,1 37 725 2115 5/2022
A2 WH29-75017 A2 / Ø66,6x57,1 5/112/57,1 45 725 2115 7/2016
B8 WH29-75017 B8 / Ø66,6x57,1 5/112/57,1 52 725 2115 6/2017
B8 WH29-75017 B8 / Ø66,6x57,1 5/112/57,1 54 725 2115 6/2017
A2 WH29-75017 A2 / ohne Ring 5/112/66,6 35 725 2115 7/2016
§22 51114*08
A2 WH29-75017 A2 CO / ohne Ring 5/112/66,6 37 725 2115 5/2022
A2 WH29-75017 A2 / ohne Ring 5/112/66,6 45 725 2115 7/2016
B8 WH29-75017 B8 / ohne Ring 5/112/66,6 52 725 2115 6/2017
A2 WH29-75017 A2 / ohne Ring 5/112/66,7 35 725 2115 7/2016
A2 WH29-75017 A2 CO / ohne Ring 5/112/66,7 37 725 2115 5/2022
A2 WH29-75017 A2 / ohne Ring 5/112/66,7 45 725 2115 7/2016
B8 WH29-75017 B8 / ohne Ring 5/112/66,7 52 725 2115 6/2017
B8 WH29-75017 B8 / ohne Ring 5/112/66,7 54 725 2115 6/2017
B6 WH29-75017 B6 / ohne Ring 5/120/72,6 32 725 2115 6/2017
B6 WH29-75017 B6 / ohne Ring 5/120/72,6 34 725 2115 6/2017
B6 WH29-75017 B6 / ohne Ring 5/120/72,6 35 725 2115 8/2016
B6 WH29-75017 B6 / ohne Ring 5/120/72,6 37 725 2115 6/2017
B6 WH29-75017 B6 / ohne Ring 5/120/72,6 41 725 2115 6/2017
B6 WH29-75017 B6 / ohne Ring 5/120/72,6 43 725 2115 6/2017
Kennzeichnung
KBA-Nummer 51114
Herstellerzeichen wheelworld
Radtyp und Ausführung WH29-75017 (s.o.)
Radgröße 7.5Jx17H2
Einpreßtiefe ET (s.o.)
Gießereikennzeichen ww. SAW, CO, Y
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den Verwendungsbe-
reichsgutachten zu entnehmen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51114 nach §22 StVZO
Prüfbericht Nr. 55086616 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ WH29-75017
Hersteller Wheelworld GmbH
Seite 2 von 4
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für Kraftfahr-
zeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Ausführung Anschluß Ein- Radlast Abroll- Ver- Datum Ort
press- (kg) umfang fahr-
tiefe (mm) en
(mm)
A2 (SAW) 5/112/66,6 35 725 2115 FE 08/2016 TZT Lambsheim
A2 (SAW) 5/112/66,6 45 725 2115 FE 08/2016 TZT Lambsheim
B8 (CO) 5/112/66,6 52 725 2115 FE 07/2017 TRInd Jakarta
§22 51114*08
B6 (CO) 5/120/72,6 32 725 2115 FE 07/2017 TRInd Jakarta
B6 (Y) 5/120/72,6 35 725 2115 FE 02/2018 TZT Lambsheim
B6 (SAW) 5/120/72,6 35 725 2115 FE 09/2016 TZT Lambsheim
B6 (CO) 5/120/72,6 43 725 2115 FE 07/2017 TRInd Jakarta
B6 (CO) 5/120/72,6 43 725 2115 FE 04/2018 TZT Lambsheim
FE=Farbeindringverfahren
ZnO=Zinkoxydpaste
Folgende Testdaten liegen der Impactprüfung zugrunde:
Ausführung Anschluß Ein- Radlast Reifengröße Datum Ort
press- (kg)
tiefe
(mm)
A2 (SAW) 5/112/66,6 45 725 195/40R17 08/2016 TZT Lambsheim
B6 (SAW) 5/120/72,6 35 725 195/40R17 09/2016 TZT Lambsheim
B6 (CO) 5/120/72,6 43 725 195/40R17 07/2017 TRInd Jakarta
B8 (CO) 5/112/66,6 52 725 195/40R17 07/2017 TRInd Jakarta
B6 (Y) 5/120/72,6 35 725 195/40R17 02/2018 TZT Lambsheim
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51114 nach §22 StVZO
Prüfbericht Nr. 55086616 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ WH29-75017
Hersteller Wheelworld GmbH
Seite 3 von 4
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Ausführung Anschluß Ein- Radlast Reifengröße Ver- Datum Ort
press- (kg) fahr-
tiefe en
(mm)
A2 (SAW) 5/112/66,6 45 725 275/70R17 FE 09/2016 TZT Lambsheim
B6 (SAW) 5/120/72,6 35 725 275/70R17 FE 09/2016 TZT Lambsheim
B6 (CO) 5/120/72,6 43 725 275/70R17 FE 07/2017 TRInd Jakarta
B6 (Y) 5/120/72,6 35 725 275/70R17 FE 02/2018 TZT Lambsheim
FE=Farbeindringverfahren
ZnO=Zinkoxydpaste
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
§22 51114*08
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten Werkstof-
fes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht der nicht lackierten Sonderradausführung 112/5-ET45-A2 betrug 10,24 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in (siehe Tabelle Testdaten) durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten Bedin-
gungen zu verwenden.
Anlagen
Beschreibung (SAW) - 27.09.2016
Radzeichnung (SAW) W-282 1775 01 R0 24.09.2016
Beschreibung (SAW + CO) - 29.09.2017
Radzeichnung (CO) WH29_75017_PTC 13.03.2017
mit Änderung vom 20.05.2022
Beschreibung (Y) - 08.02.2018
Radzeichnung (Y) TR20-775 FD 18.08.2017
Komplette Zubehörübersicht Revision 11 02.03.2022
Beschreibung (Y + CO) - 28.06.2022
Verwendung Anlage 1-20
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51114 nach §22 StVZO
Prüfbericht Nr. 55086616 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ WH29-75017
Hersteller Wheelworld GmbH
Seite 4 von 4
Der Prüfbericht umfasst Blatt 1 bis 4.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 14. November 2023
Kocher 00419284.DOC
§22 51114*08
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51114 nach §22 StVZO
Anlage „Liste der Änderungen“ zu Prüfbericht Nr. 55086616 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ WH29-75017
Hersteller Wheelworld GmbH
Seite 1 von 1
Liste der Änderungen
Es wird geändert: Aktualisierung Verwendungsbereich
Es wird berichtigt: -
Es wird hinzugefügt: -
Es entfällt: -
