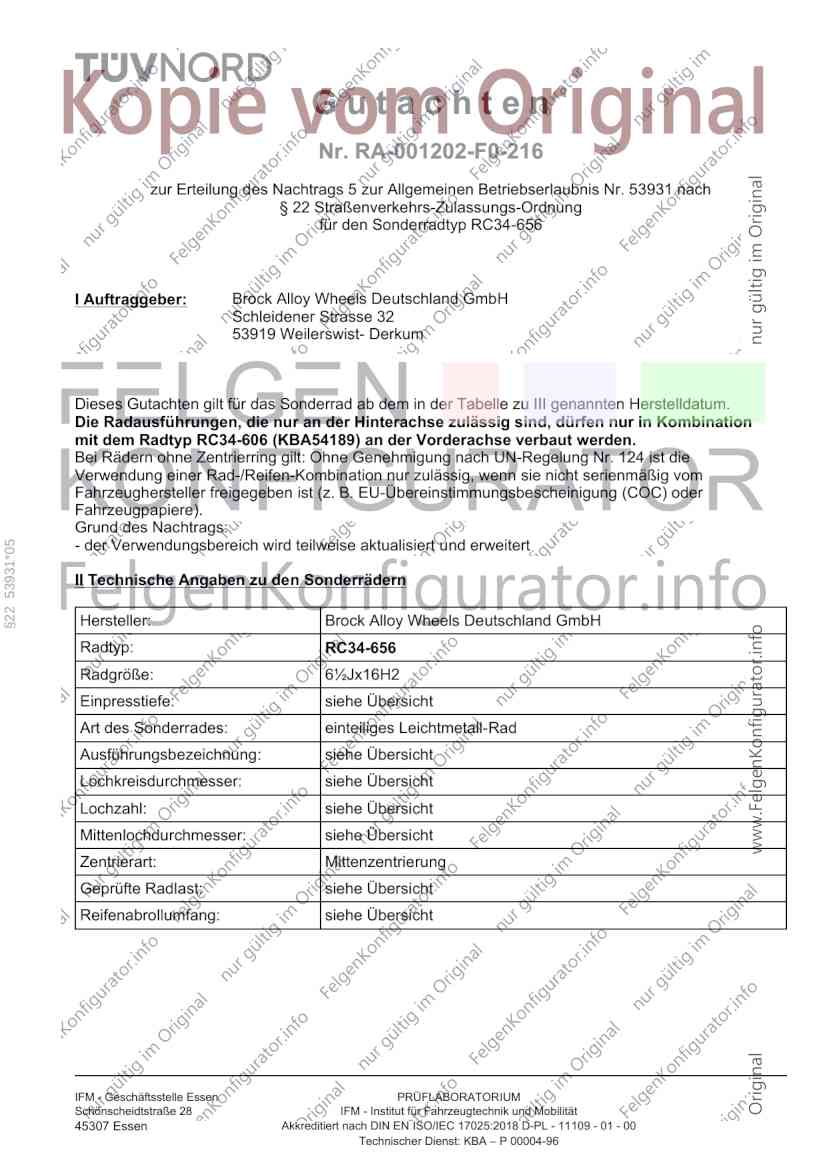

Gutachten
Nr. RA-001202-F0-216
zur Erteilung des Nachtrags 5 zur Allgemeinen Betriebserlaubnis Nr. 53931 nach
§ 22 Straßenverkehrs-Zulassungs-Ordnung
für den Sonderradtyp RC34-656
I Auftraggeber: Brock Alloy Wheels Deutschland GmbH
Schleidener Strasse 32
53919 Weilerswist- Derkum
Dieses Gutachten gilt für das Sonderrad ab dem in der Tabelle zu III genannten Herstelldatum.
Die Radausführungen, die nur an der Hinterachse zulässig sind, dürfen nur in Kombination
mit dem Radtyp RC34-606 (KBA54189) an der Vorderachse verbaut werden.
Bei Rädern ohne Zentrierring gilt: Ohne Genehmigung nach UN-Regelung Nr. 124 ist die
Verwendung einer Rad-/Reifen-Kombination nur zulässig, wenn sie nicht serienmäßig vom
Fahrzeughersteller freigegeben ist (z. B. EU-Übereinstimmungsbescheinigung (COC) oder
Fahrzeugpapiere).
Grund des Nachtrags:
- der Verwendungsbereich wird teilweise aktualisiert und erweitert
§22 53931*05
II Technische Angaben zu den Sonderrädern
Hersteller: Brock Alloy Wheels Deutschland GmbH
Radtyp: RC34-656
Radgröße: 6½Jx16H2
Einpresstiefe: siehe Übersicht
Art des Sonderrades: einteiliges Leichtmetall-Rad
Ausführungsbezeichnung: siehe Übersicht
Lochkreisdurchmesser: siehe Übersicht
Lochzahl: siehe Übersicht
Mittenlochdurchmesser: siehe Übersicht
Zentrierart: Mittenzentrierung
Geprüfte Radlast: siehe Übersicht
Reifenabrollumfang: siehe Übersicht
IFM - Geschäftsstelle Essen PRÜFLABORATORIUM
Schönscheidtstraße 28 IFM - Institut für Fahrzeugtechnik und Mobilität
45307 Essen Akkreditiert nach DIN EN ISO/IEC 17025:2018 D-PL - 11109 - 01 - 00
Technischer Dienst: KBA – P 00004-96

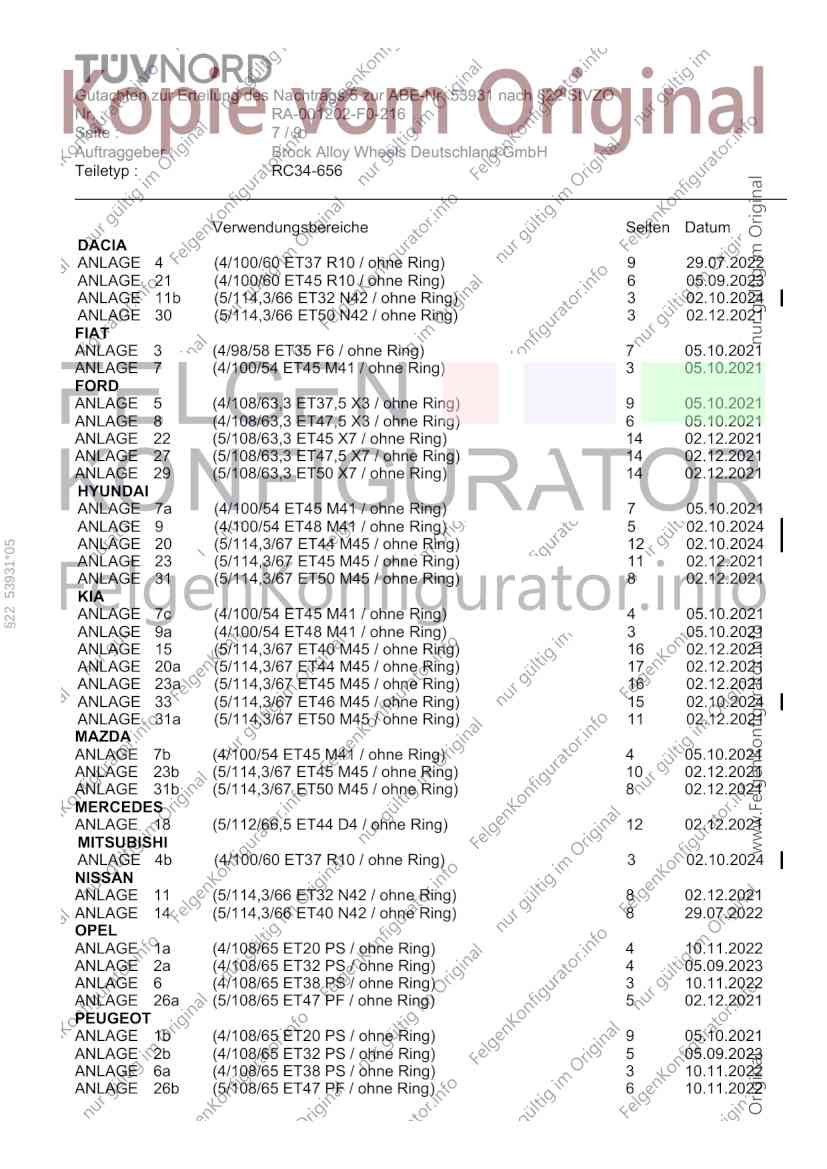

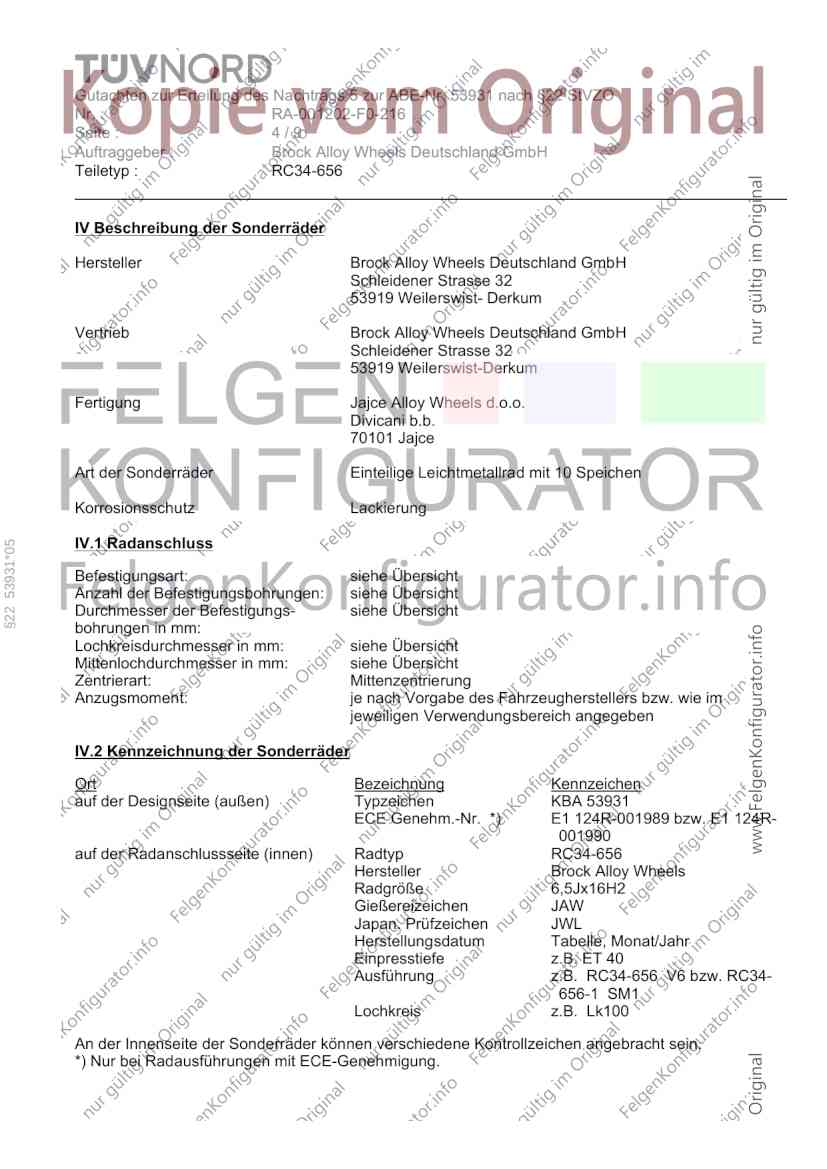

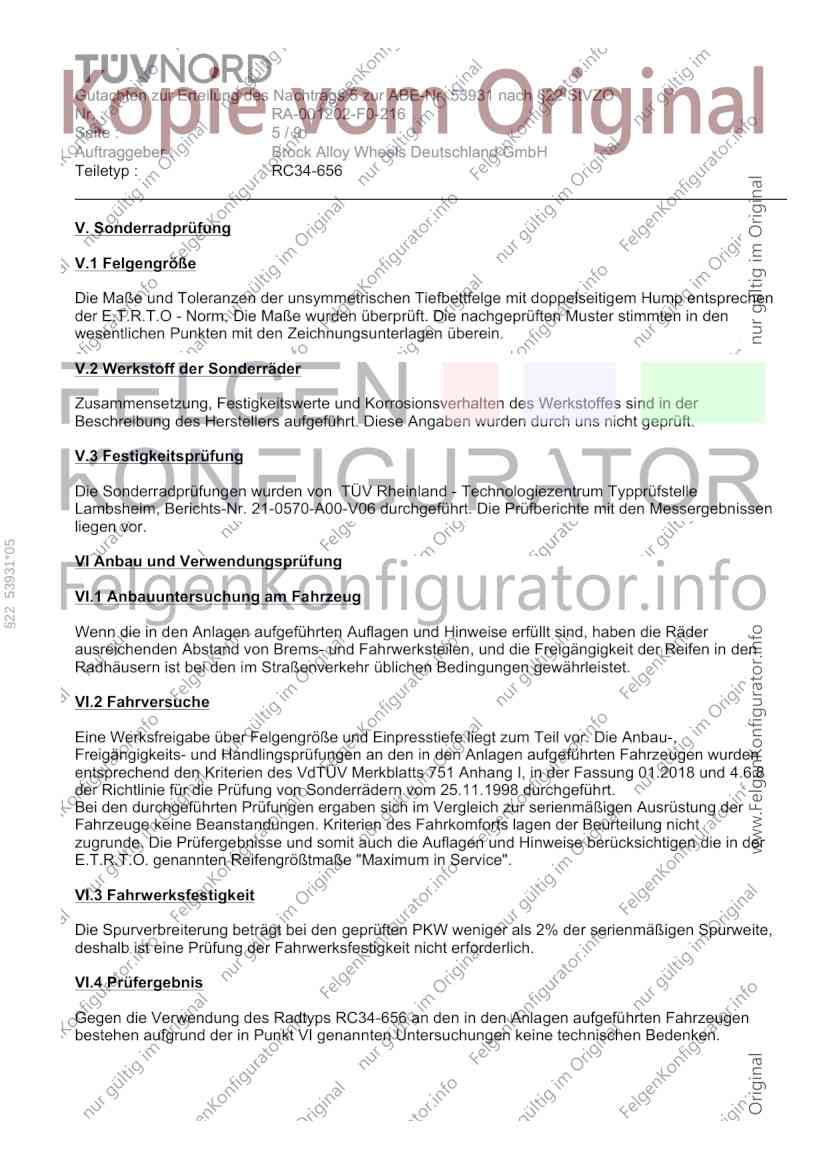

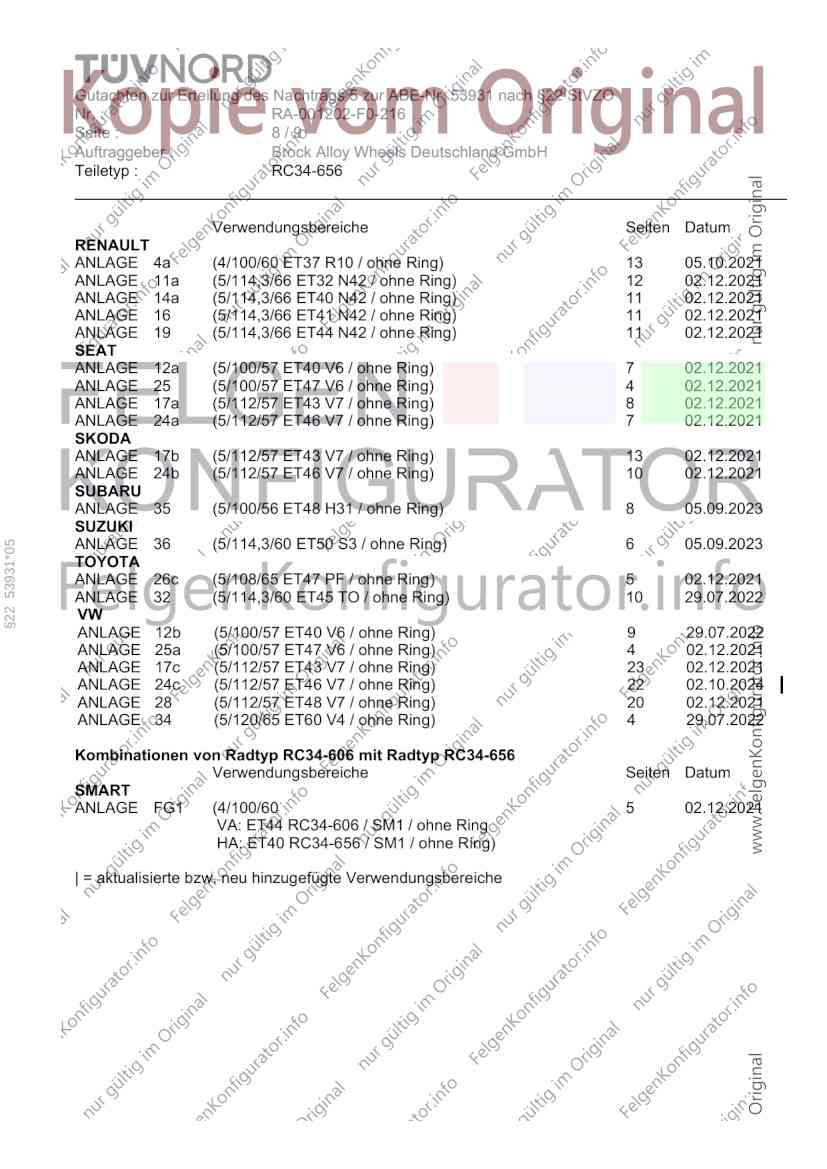

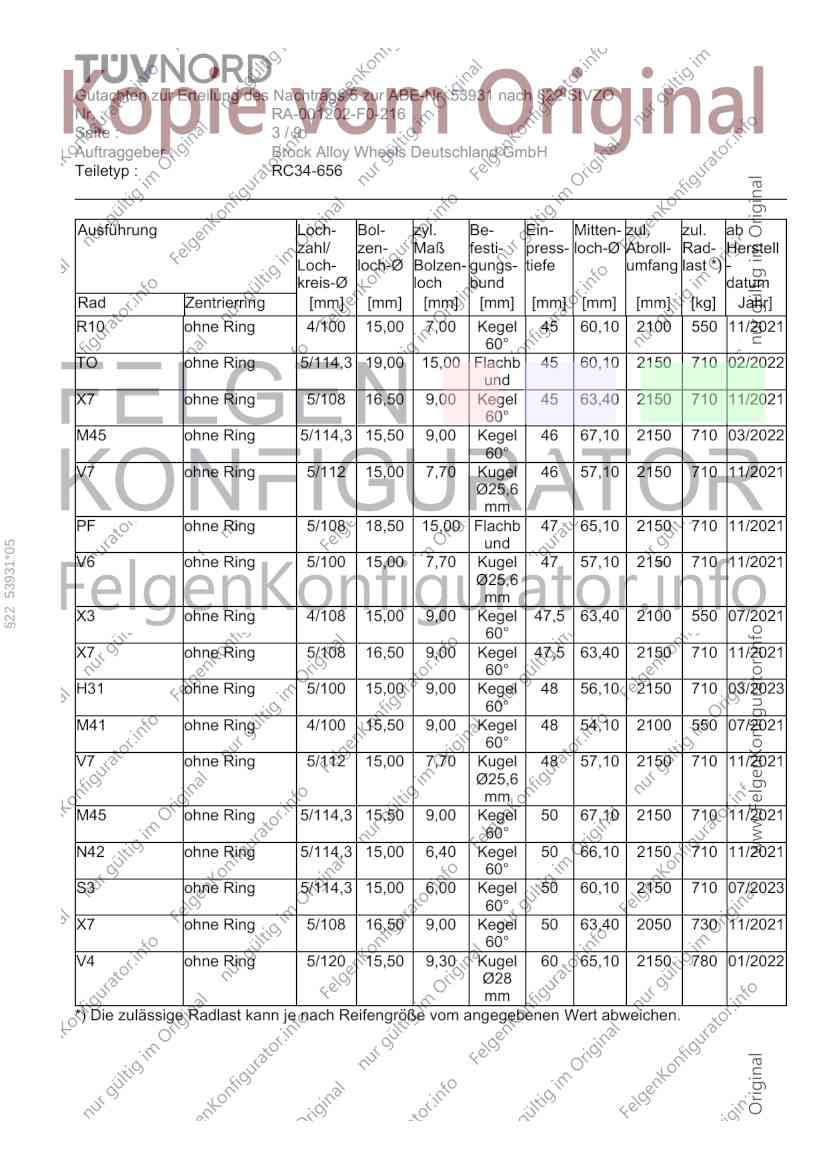

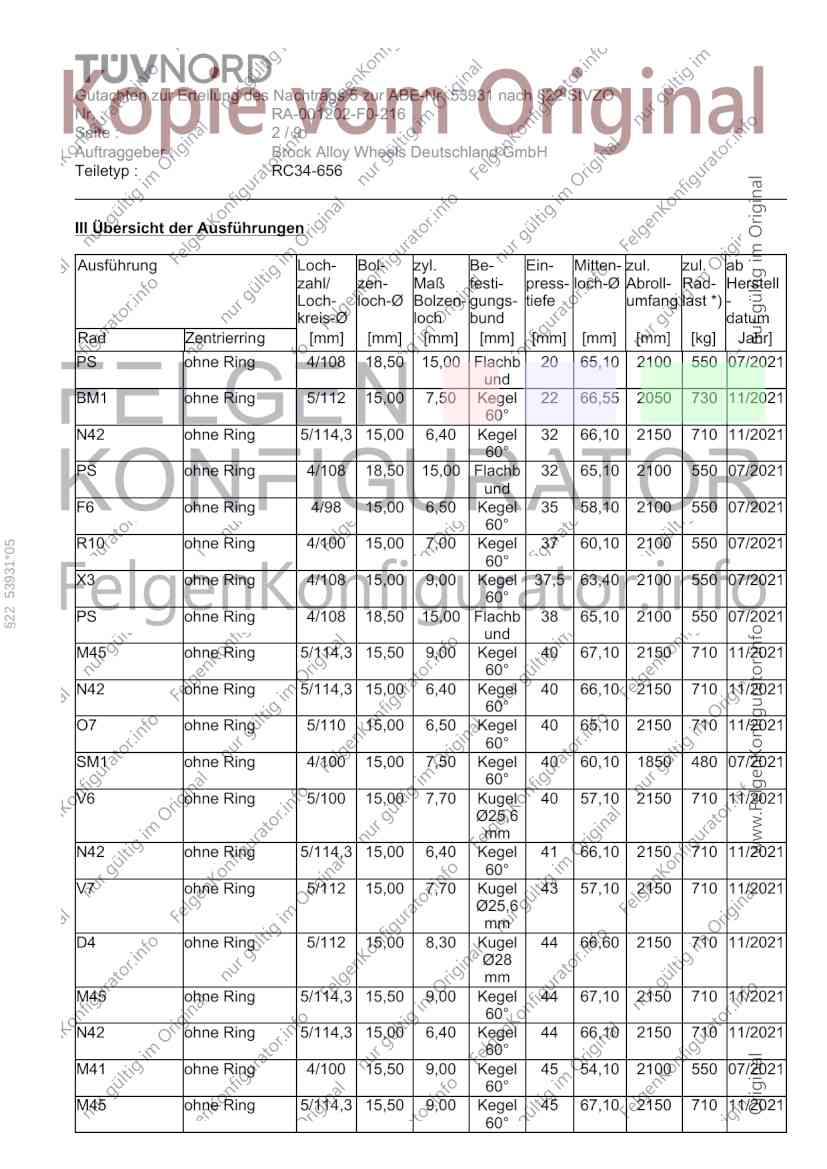

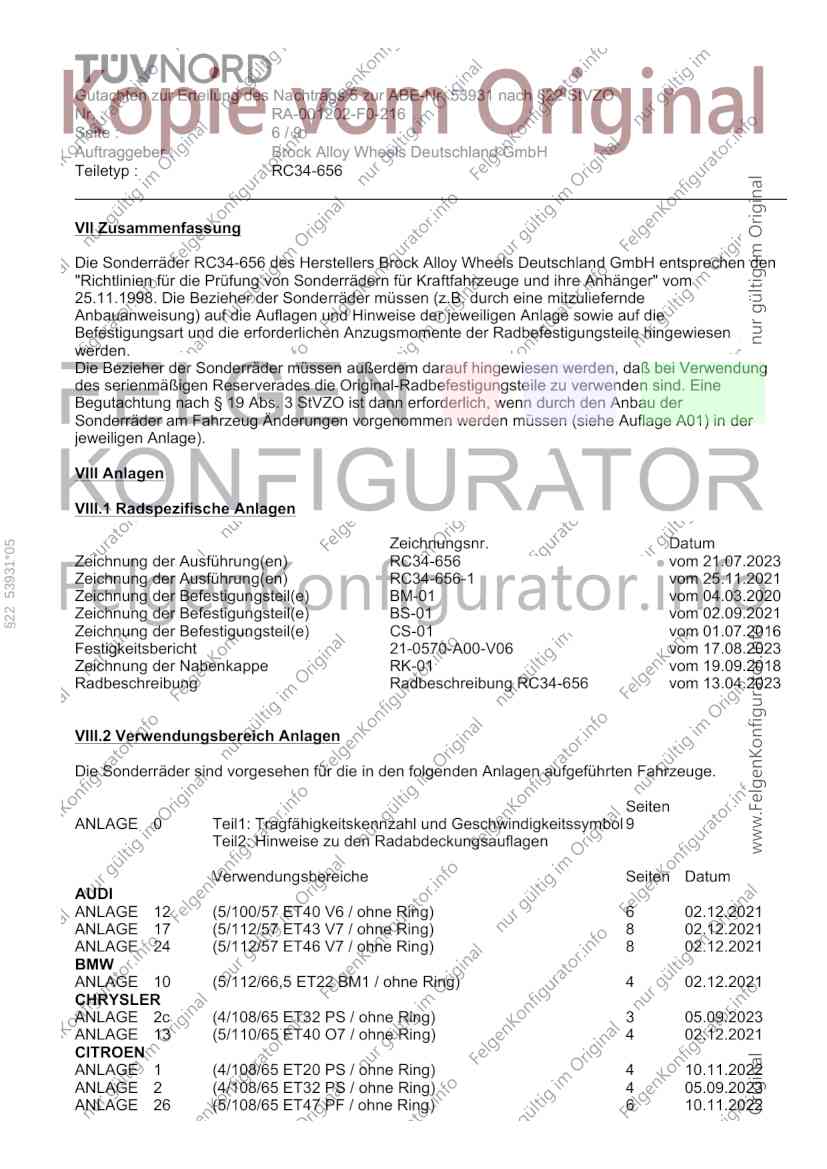

Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 53931 nach §22 StVZO
Nr. : RA-001202-F0-216
Seite : 2/9
Auftraggeber : Brock Alloy Wheels Deutschland GmbH
Teiletyp : RC34-656
III Übersicht der Ausführungen
Ausführung Loch- Bol- zyl. Be- Ein- Mitten- zul. zul. ab
zahl/ zen- Maß festi- press- loch-Ø Abroll- Rad- Herstell
Loch- loch-Ø Bolzen- gungs- tiefe umfang last *) -
kreis-Ø loch bund datum
Rad Zentrierring [mm] [mm] [mm] [mm] [mm] [mm] [mm] [kg] [Monat/ Jahr]
PS ohne Ring 4/108 18,50 15,00 Flachb 20 65,10 2100 550 07/2021
und
BM1 ohne Ring 5/112 15,00 7,50 Kegel 22 66,55 2050 730 11/2021
60°
N42 ohne Ring 5/114,3 15,00 6,40 Kegel 32 66,10 2150 710 11/2021
60°
PS ohne Ring 4/108 18,50 15,00 Flachb 32 65,10 2100 550 07/2021
und
F6 ohne Ring 4/98 15,00 6,50 Kegel 35 58,10 2100 550 07/2021
60°
R10 ohne Ring 4/100 15,00 7,00 Kegel 37 60,10 2100 550 07/2021
§22 53931*05
60°
X3 ohne Ring 4/108 15,00 9,00 Kegel 37,5 63,40 2100 550 07/2021
60°
PS ohne Ring 4/108 18,50 15,00 Flachb 38 65,10 2100 550 07/2021
und
M45 ohne Ring 5/114,3 15,50 9,00 Kegel 40 67,10 2150 710 11/2021
60°
N42 ohne Ring 5/114,3 15,00 6,40 Kegel 40 66,10 2150 710 11/2021
60°
O7 ohne Ring 5/110 15,00 6,50 Kegel 40 65,10 2150 710 11/2021
60°
SM1 ohne Ring 4/100 15,00 7,50 Kegel 40 60,10 1850 480 07/2021
60°
V6 ohne Ring 5/100 15,00 7,70 Kugel 40 57,10 2150 710 11/2021
Ø25,6
mm
N42 ohne Ring 5/114,3 15,00 6,40 Kegel 41 66,10 2150 710 11/2021
60°
V7 ohne Ring 5/112 15,00 7,70 Kugel 43 57,10 2150 710 11/2021
Ø25,6
mm
D4 ohne Ring 5/112 15,00 8,30 Kugel 44 66,60 2150 710 11/2021
Ø28
mm
M45 ohne Ring 5/114,3 15,50 9,00 Kegel 44 67,10 2150 710 11/2021
60°
N42 ohne Ring 5/114,3 15,00 6,40 Kegel 44 66,10 2150 710 11/2021
60°
M41 ohne Ring 4/100 15,50 9,00 Kegel 45 54,10 2100 550 07/2021
60°
M45 ohne Ring 5/114,3 15,50 9,00 Kegel 45 67,10 2150 710 11/2021
60°
Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 53931 nach §22 StVZO
Nr. : RA-001202-F0-216
Seite : 3/9
Auftraggeber : Brock Alloy Wheels Deutschland GmbH
Teiletyp : RC34-656
Ausführung Loch- Bol- zyl. Be- Ein- Mitten- zul. zul. ab
zahl/ zen- Maß festi- press- loch-Ø Abroll- Rad- Herstell
Loch- loch-Ø Bolzen- gungs- tiefe umfang last *) -
kreis-Ø loch bund datum
Rad Zentrierring [mm] [mm] [mm] [mm] [mm] [mm] [mm] [kg] [Monat/ Jahr]
R10 ohne Ring 4/100 15,00 7,00 Kegel 45 60,10 2100 550 11/2021
60°
TO ohne Ring 5/114,3 19,00 15,00 Flachb 45 60,10 2150 710 02/2022
und
X7 ohne Ring 5/108 16,50 9,00 Kegel 45 63,40 2150 710 11/2021
60°
M45 ohne Ring 5/114,3 15,50 9,00 Kegel 46 67,10 2150 710 03/2022
60°
V7 ohne Ring 5/112 15,00 7,70 Kugel 46 57,10 2150 710 11/2021
Ø25,6
mm
PF ohne Ring 5/108 18,50 15,00 Flachb 47 65,10 2150 710 11/2021
und
§22 53931*05
V6 ohne Ring 5/100 15,00 7,70 Kugel 47 57,10 2150 710 11/2021
Ø25,6
mm
X3 ohne Ring 4/108 15,00 9,00 Kegel 47,5 63,40 2100 550 07/2021
60°
X7 ohne Ring 5/108 16,50 9,00 Kegel 47,5 63,40 2150 710 11/2021
60°
H31 ohne Ring 5/100 15,00 9,00 Kegel 48 56,10 2150 710 03/2023
60°
M41 ohne Ring 4/100 15,50 9,00 Kegel 48 54,10 2100 550 07/2021
60°
V7 ohne Ring 5/112 15,00 7,70 Kugel 48 57,10 2150 710 11/2021
Ø25,6
mm
M45 ohne Ring 5/114,3 15,50 9,00 Kegel 50 67,10 2150 710 11/2021
60°
N42 ohne Ring 5/114,3 15,00 6,40 Kegel 50 66,10 2150 710 11/2021
60°
S3 ohne Ring 5/114,3 15,00 6,00 Kegel 50 60,10 2150 710 07/2023
60°
X7 ohne Ring 5/108 16,50 9,00 Kegel 50 63,40 2050 730 11/2021
60°
V4 ohne Ring 5/120 15,50 9,30 Kugel 60 65,10 2150 780 01/2022
Ø28
mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 53931 nach §22 StVZO
Nr. : RA-001202-F0-216
Seite : 4/9
Auftraggeber : Brock Alloy Wheels Deutschland GmbH
Teiletyp : RC34-656
IV Beschreibung der Sonderräder
Hersteller Brock Alloy Wheels Deutschland GmbH
Schleidener Strasse 32
53919 Weilerswist- Derkum
Vertrieb Brock Alloy Wheels Deutschland GmbH
Schleidener Strasse 32
53919 Weilerswist-Derkum
Fertigung Jajce Alloy Wheels d.o.o.
Divicani b.b.
70101 Jajce
Art der Sonderräder Einteilige Leichtmetallrad mit 10 Speichen
Korrosionsschutz Lackierung
IV.1 Radanschluss
§22 53931*05
Befestigungsart: siehe Übersicht
Anzahl der Befestigungsbohrungen: siehe Übersicht
Durchmesser der Befestigungs- siehe Übersicht
bohrungen in mm:
Lochkreisdurchmesser in mm: siehe Übersicht
Mittenlochdurchmesser in mm: siehe Übersicht
Zentrierart: Mittenzentrierung
Anzugsmoment: je nach Vorgabe des Fahrzeugherstellers bzw. wie im
jeweiligen Verwendungsbereich angegeben
IV.2 Kennzeichnung der Sonderräder
Ort Bezeichnung Kennzeichen
auf der Designseite (außen) Typzeichen KBA 53931
ECE Genehm.-Nr. *) E1 124R-001989 bzw. E1 124R-
001990
auf der Radanschlussseite (innen) Radtyp RC34-656
Hersteller Brock Alloy Wheels
Radgröße 6,5Jx16H2
Gießereizeichen JAW
Japan. Prüfzeichen JWL
Herstellungsdatum Tabelle, Monat/Jahr
Einpresstiefe z.B. ET 40
Ausführung z.B. RC34-656 V6 bzw. RC34-
656-1 SM1
Lochkreis z.B. Lk100
An der Innenseite der Sonderräder können verschiedene Kontrollzeichen angebracht sein.
*) Nur bei Radausführungen mit ECE-Genehmigung.
Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 53931 nach §22 StVZO
Nr. : RA-001202-F0-216
Seite : 5/9
Auftraggeber : Brock Alloy Wheels Deutschland GmbH
Teiletyp : RC34-656
V. Sonderradprüfung
V.1 Felgengröße
Die Maße und Toleranzen der unsymmetrischen Tiefbettfelge mit doppelseitigem Hump entsprechen
der E.T.R.T.O - Norm. Die Maße wurden überprüft. Die nachgeprüften Muster stimmten in den
wesentlichen Punkten mit den Zeichnungsunterlagen überein.
V.2 Werkstoff der Sonderräder
Zusammensetzung, Festigkeitswerte und Korrosionsverhalten des Werkstoffes sind in der
Beschreibung des Herstellers aufgeführt. Diese Angaben wurden durch uns nicht geprüft.
V.3 Festigkeitsprüfung
Die Sonderradprüfungen wurden von TÜV Rheinland - Technologiezentrum Typprüfstelle
Lambsheim, Berichts-Nr. 21-0570-A00-V06 durchgeführt. Die Prüfberichte mit den Messergebnissen
liegen vor.
§22 53931*05
VI Anbau und Verwendungsprüfung
VI.1 Anbauuntersuchung am Fahrzeug
Wenn die in den Anlagen aufgeführten Auflagen und Hinweise erfüllt sind, haben die Räder
ausreichenden Abstand von Brems- und Fahrwerksteilen, und die Freigängigkeit der Reifen in den
Radhäusern ist bei den im Straßenverkehr üblichen Bedingungen gewährleistet.
VI.2 Fahrversuche
Eine Werksfreigabe über Felgengröße und Einpresstiefe liegt zum Teil vor. Die Anbau-,
Freigängigkeits- und Handlingsprüfungen an den in den Anlagen aufgeführten Fahrzeugen wurden
entsprechend den Kriterien des VdTÜV Merkblatts 751 Anhang I, in der Fassung 01.2018 und 4.6.8
der Richtlinie für die Prüfung von Sonderrädern vom 25.11.1998 durchgeführt.
Bei den durchgeführten Prüfungen ergaben sich im Vergleich zur serienmäßigen Ausrüstung der
Fahrzeuge keine Beanstandungen. Kriterien des Fahrkomforts lagen der Beurteilung nicht
zugrunde. Die Prüfergebnisse und somit auch die Auflagen und Hinweise berücksichtigen die in der
E.T.R.T.O. genannten Reifengrößtmaße "Maximum in Service".
VI.3 Fahrwerksfestigkeit
Die Spurverbreiterung beträgt bei den geprüften PKW weniger als 2% der serienmäßigen Spurweite,
deshalb ist eine Prüfung der Fahrwerksfestigkeit nicht erforderlich.
VI.4 Prüfergebnis
Gegen die Verwendung des Radtyps RC34-656 an den in den Anlagen aufgeführten Fahrzeugen
bestehen aufgrund der in Punkt VI genannten Untersuchungen keine technischen Bedenken.
Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 53931 nach §22 StVZO
Nr. : RA-001202-F0-216
Seite : 6/9
Auftraggeber : Brock Alloy Wheels Deutschland GmbH
Teiletyp : RC34-656
VII Zusammenfassung
Die Sonderräder RC34-656 des Herstellers Brock Alloy Wheels Deutschland GmbH entsprechen den
"Richtlinien für die Prüfung von Sonderrädern für Kraftfahrzeuge und ihre Anhänger" vom
25.11.1998. Die Bezieher der Sonderräder müssen (z.B. durch eine mitzuliefernde
Anbauanweisung) auf die Auflagen und Hinweise der jeweiligen Anlage sowie auf die
Befestigungsart und die erforderlichen Anzugsmomente der Radbefestigungsteile hingewiesen
werden.
Die Bezieher der Sonderräder müssen außerdem darauf hingewiesen werden, daß bei Verwendung
des serienmäßigen Reserverades die Original-Radbefestigungsteile zu verwenden sind. Eine
Begutachtung nach § 19 Abs. 3 StVZO ist dann erforderlich, wenn durch den Anbau der
Sonderräder am Fahrzeug Änderungen vorgenommen werden müssen (siehe Auflage A01) in der
jeweiligen Anlage).
VIII Anlagen
VIII.1 Radspezifische Anlagen
Zeichnungsnr. Datum
§22 53931*05
Zeichnung der Ausführung(en) RC34-656 vom 21.07.2023
Zeichnung der Ausführung(en) RC34-656-1 vom 25.11.2021
Zeichnung der Befestigungsteil(e) BM-01 vom 04.03.2020
Zeichnung der Befestigungsteil(e) BS-01 vom 02.09.2021
Zeichnung der Befestigungsteil(e) CS-01 vom 01.07.2016
Festigkeitsbericht 21-0570-A00-V06 vom 17.08.2023
Zeichnung der Nabenkappe RK-01 vom 19.09.2018
Radbeschreibung Radbeschreibung RC34-656 vom 13.04.2023
VIII.2 Verwendungsbereich Anlagen
Die Sonderräder sind vorgesehen für die in den folgenden Anlagen aufgeführten Fahrzeuge.
Seiten
ANLAGE 0 Teil1: Tragfähigkeitskennzahl und Geschwindigkeitssymbol 9
Teil2: Hinweise zu den Radabdeckungsauflagen
Verwendungsbereiche Seiten Datum
AUDI
ANLAGE 12 (5/100/57 ET40 V6 / ohne Ring) 6 02.12.2021
ANLAGE 17 (5/112/57 ET43 V7 / ohne Ring) 8 02.12.2021
ANLAGE 24 (5/112/57 ET46 V7 / ohne Ring) 8 02.12.2021
BMW
ANLAGE 10 (5/112/66,5 ET22 BM1 / ohne Ring) 4 02.12.2021
CHRYSLER
ANLAGE 2c (4/108/65 ET32 PS / ohne Ring) 3 05.09.2023
ANLAGE 13 (5/110/65 ET40 O7 / ohne Ring) 4 02.12.2021
CITROEN
ANLAGE 1 (4/108/65 ET20 PS / ohne Ring) 4 10.11.2022
ANLAGE 2 (4/108/65 ET32 PS / ohne Ring) 4 05.09.2023
ANLAGE 26 (5/108/65 ET47 PF / ohne Ring) 6 10.11.2022
Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 53931 nach §22 StVZO
Nr. : RA-001202-F0-216
Seite : 7/9
Auftraggeber : Brock Alloy Wheels Deutschland GmbH
Teiletyp : RC34-656
Verwendungsbereiche Seiten Datum
DACIA
ANLAGE 4 (4/100/60 ET37 R10 / ohne Ring) 9 29.07.2022
ANLAGE 21 (4/100/60 ET45 R10 / ohne Ring) 6 05.09.2023
ANLAGE 11b (5/114,3/66 ET32 N42 / ohne Ring) 3 02.10.2024
ANLAGE 30 (5/114,3/66 ET50 N42 / ohne Ring) 3 02.12.2021
FIAT
ANLAGE 3 (4/98/58 ET35 F6 / ohne Ring) 7 05.10.2021
ANLAGE 7 (4/100/54 ET45 M41 / ohne Ring) 3 05.10.2021
FORD
ANLAGE 5 (4/108/63,3 ET37,5 X3 / ohne Ring) 9 05.10.2021
ANLAGE 8 (4/108/63,3 ET47,5 X3 / ohne Ring) 6 05.10.2021
ANLAGE 22 (5/108/63,3 ET45 X7 / ohne Ring) 14 02.12.2021
ANLAGE 27 (5/108/63,3 ET47,5 X7 / ohne Ring) 14 02.12.2021
ANLAGE 29 (5/108/63,3 ET50 X7 / ohne Ring) 14 02.12.2021
HYUNDAI
ANLAGE 7a (4/100/54 ET45 M41 / ohne Ring) 7 05.10.2021
ANLAGE 9 (4/100/54 ET48 M41 / ohne Ring) 5 02.10.2024
ANLAGE 20 (5/114,3/67 ET44 M45 / ohne Ring) 12 02.10.2024
§22 53931*05
ANLAGE 23 (5/114,3/67 ET45 M45 / ohne Ring) 11 02.12.2021
ANLAGE 31 (5/114,3/67 ET50 M45 / ohne Ring) 8 02.12.2021
KIA
ANLAGE 7c (4/100/54 ET45 M41 / ohne Ring) 4 05.10.2021
ANLAGE 9a (4/100/54 ET48 M41 / ohne Ring) 3 05.10.2021
ANLAGE 15 (5/114,3/67 ET40 M45 / ohne Ring) 16 02.12.2021
ANLAGE 20a (5/114,3/67 ET44 M45 / ohne Ring) 17 02.12.2021
ANLAGE 23a (5/114,3/67 ET45 M45 / ohne Ring) 16 02.12.2021
ANLAGE 33 (5/114,3/67 ET46 M45 / ohne Ring) 15 02.10.2024
ANLAGE 31a (5/114,3/67 ET50 M45 / ohne Ring) 11 02.12.2021
MAZDA
ANLAGE 7b (4/100/54 ET45 M41 / ohne Ring) 4 05.10.2021
ANLAGE 23b (5/114,3/67 ET45 M45 / ohne Ring) 10 02.12.2021
ANLAGE 31b (5/114,3/67 ET50 M45 / ohne Ring) 8 02.12.2021
MERCEDES
ANLAGE 18 (5/112/66,5 ET44 D4 / ohne Ring) 12 02.12.2021
MITSUBISHI
ANLAGE 4b (4/100/60 ET37 R10 / ohne Ring) 3 02.10.2024
NISSAN
ANLAGE 11 (5/114,3/66 ET32 N42 / ohne Ring) 8 02.12.2021
ANLAGE 14 (5/114,3/66 ET40 N42 / ohne Ring) 8 29.07.2022
OPEL
ANLAGE 1a (4/108/65 ET20 PS / ohne Ring) 4 10.11.2022
ANLAGE 2a (4/108/65 ET32 PS / ohne Ring) 4 05.09.2023
ANLAGE 6 (4/108/65 ET38 PS / ohne Ring) 3 10.11.2022
ANLAGE 26a (5/108/65 ET47 PF / ohne Ring) 5 02.12.2021
PEUGEOT
ANLAGE 1b (4/108/65 ET20 PS / ohne Ring) 9 05.10.2021
ANLAGE 2b (4/108/65 ET32 PS / ohne Ring) 5 05.09.2023
ANLAGE 6a (4/108/65 ET38 PS / ohne Ring) 3 10.11.2022
ANLAGE 26b (5/108/65 ET47 PF / ohne Ring) 6 10.11.2022
Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 53931 nach §22 StVZO
Nr. : RA-001202-F0-216
Seite : 8/9
Auftraggeber : Brock Alloy Wheels Deutschland GmbH
Teiletyp : RC34-656
Verwendungsbereiche Seiten Datum
RENAULT
ANLAGE 4a (4/100/60 ET37 R10 / ohne Ring) 13 05.10.2021
ANLAGE 11a (5/114,3/66 ET32 N42 / ohne Ring) 12 02.12.2021
ANLAGE 14a (5/114,3/66 ET40 N42 / ohne Ring) 11 02.12.2021
ANLAGE 16 (5/114,3/66 ET41 N42 / ohne Ring) 11 02.12.2021
ANLAGE 19 (5/114,3/66 ET44 N42 / ohne Ring) 11 02.12.2021
SEAT
ANLAGE 12a (5/100/57 ET40 V6 / ohne Ring) 7 02.12.2021
ANLAGE 25 (5/100/57 ET47 V6 / ohne Ring) 4 02.12.2021
ANLAGE 17a (5/112/57 ET43 V7 / ohne Ring) 8 02.12.2021
ANLAGE 24a (5/112/57 ET46 V7 / ohne Ring) 7 02.12.2021
SKODA
ANLAGE 17b (5/112/57 ET43 V7 / ohne Ring) 13 02.12.2021
ANLAGE 24b (5/112/57 ET46 V7 / ohne Ring) 10 02.12.2021
SUBARU
ANLAGE 35 (5/100/56 ET48 H31 / ohne Ring) 8 05.09.2023
SUZUKI
ANLAGE 36 (5/114,3/60 ET50 S3 / ohne Ring) 6 05.09.2023
§22 53931*05
TOYOTA
ANLAGE 26c (5/108/65 ET47 PF / ohne Ring) 5 02.12.2021
ANLAGE 32 (5/114,3/60 ET45 TO / ohne Ring) 10 29.07.2022
VW
ANLAGE 12b (5/100/57 ET40 V6 / ohne Ring) 9 29.07.2022
ANLAGE 25a (5/100/57 ET47 V6 / ohne Ring) 4 02.12.2021
ANLAGE 17c (5/112/57 ET43 V7 / ohne Ring) 23 02.12.2021
ANLAGE 24c (5/112/57 ET46 V7 / ohne Ring) 22 02.10.2024
ANLAGE 28 (5/112/57 ET48 V7 / ohne Ring) 20 02.12.2021
ANLAGE 34 (5/120/65 ET60 V4 / ohne Ring) 4 29.07.2022
Kombinationen von Radtyp RC34-606 mit Radtyp RC34-656
Verwendungsbereiche Seiten Datum
SMART
ANLAGE FG1 (4/100/60 5 02.12.2021
VA: ET44 RC34-606 / SM1 / ohne Ring
HA: ET40 RC34-656 / SM1 / ohne Ring)
| = aktualisierte bzw. neu hinzugefügte Verwendungsbereiche
Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 53931 nach §22 StVZO
Nr. : RA-001202-F0-216
Seite : 9/9
Auftraggeber : Brock Alloy Wheels Deutschland GmbH
Teiletyp : RC34-656
TÜV NORD Mobilität GmbH & Co. KG
IFM - Institut für Fahrzeugtechnik und Mobilität
Schönscheidtstr. 28, 45307 Essen
Durch die Dakks nach DIN EN ISO/IEC 17025:2018 akkreditiertes Prüflaboratorium.
Die Akkreditierung gilt nur für den in der Urkundenanlage D-PL-11109-01-00 aufgeführten Akkreditierungsumfang.
Benannt als Technischer Dienst
vom Kraftfahrt Bundesamt: KBA -P 00004-96
Geschäftsstelle Essen, den 02.10.2024
Dipl. Ing. Ralf Wolff
§22 53931*05
