GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 24-0057-A00-V01
Prüfgegenstand PKW-Sonderrad 10.0Jx21H2 Typ SF1DC-1021 C
Hersteller mbDESIGN GmbH & Co.KG

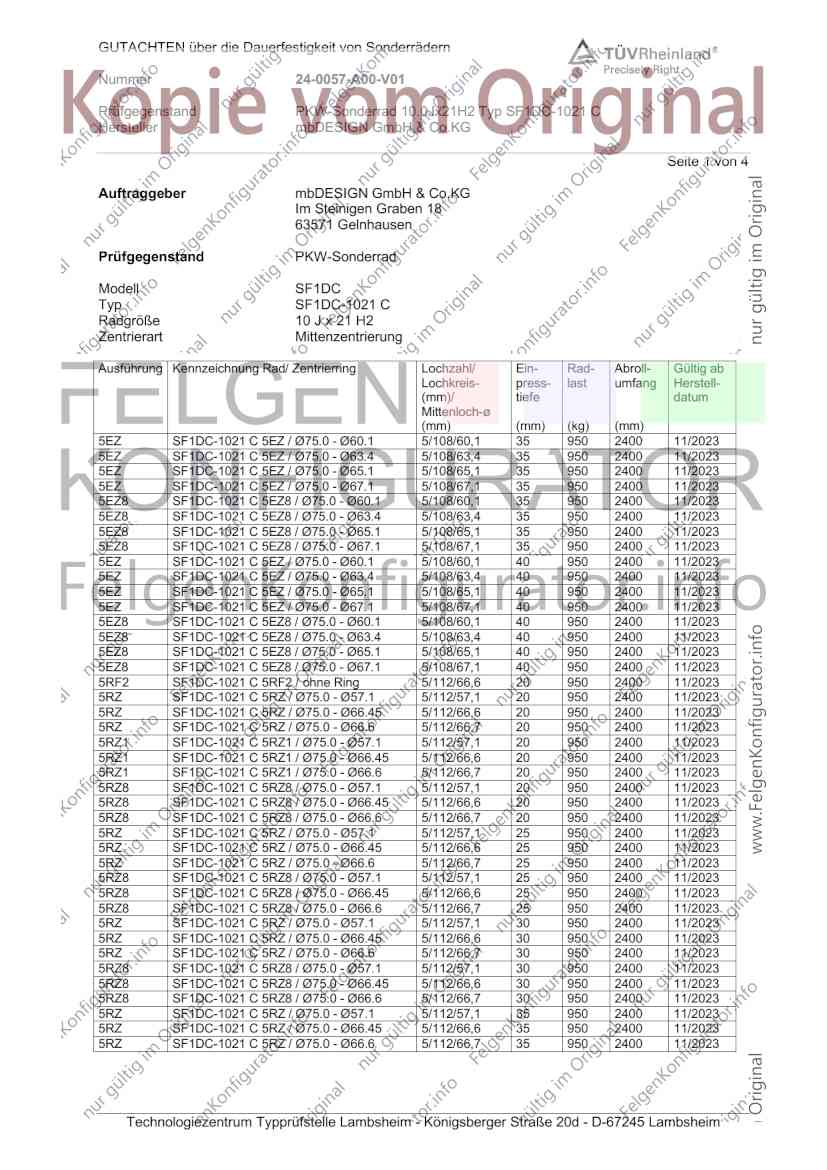

Seite 1 von 4
Auftraggeber mbDESIGN GmbH & Co.KG
Im Steinigen Graben 18
63571 Gelnhausen
Prüfgegenstand PKW-Sonderrad
Modell SF1DC
Typ SF1DC-1021 C
Radgröße 10 J x 21 H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
Lochkreis- press- last umfang Herstell-
(mm)/ tiefe datum
Mittenloch-ø
(mm) (mm) (kg) (mm)
5EZ SF1DC-1021 C 5EZ / Ø75.0 - Ø60.1 5/108/60,1 35 950 2400 11/2023
5EZ SF1DC-1021 C 5EZ / Ø75.0 - Ø63.4 5/108/63,4 35 950 2400 11/2023
5EZ SF1DC-1021 C 5EZ / Ø75.0 - Ø65.1 5/108/65,1 35 950 2400 11/2023
5EZ SF1DC-1021 C 5EZ / Ø75.0 - Ø67.1 5/108/67,1 35 950 2400 11/2023
5EZ8 SF1DC-1021 C 5EZ8 / Ø75.0 - Ø60.1 5/108/60,1 35 950 2400 11/2023
5EZ8 SF1DC-1021 C 5EZ8 / Ø75.0 - Ø63.4 5/108/63,4 35 950 2400 11/2023
5EZ8 SF1DC-1021 C 5EZ8 / Ø75.0 - Ø65.1 5/108/65,1 35 950 2400 11/2023
5EZ8 SF1DC-1021 C 5EZ8 / Ø75.0 - Ø67.1 5/108/67,1 35 950 2400 11/2023
5EZ SF1DC-1021 C 5EZ / Ø75.0 - Ø60.1 5/108/60,1 40 950 2400 11/2023
5EZ SF1DC-1021 C 5EZ / Ø75.0 - Ø63.4 5/108/63,4 40 950 2400 11/2023
5EZ SF1DC-1021 C 5EZ / Ø75.0 - Ø65.1 5/108/65,1 40 950 2400 11/2023
5EZ SF1DC-1021 C 5EZ / Ø75.0 - Ø67.1 5/108/67,1 40 950 2400 11/2023
5EZ8 SF1DC-1021 C 5EZ8 / Ø75.0 - Ø60.1 5/108/60,1 40 950 2400 11/2023
5EZ8 SF1DC-1021 C 5EZ8 / Ø75.0 - Ø63.4 5/108/63,4 40 950 2400 11/2023
5EZ8 SF1DC-1021 C 5EZ8 / Ø75.0 - Ø65.1 5/108/65,1 40 950 2400 11/2023
5EZ8 SF1DC-1021 C 5EZ8 / Ø75.0 - Ø67.1 5/108/67,1 40 950 2400 11/2023
5RF2 SF1DC-1021 C 5RF2 / ohne Ring 5/112/66,6 20 950 2400 11/2023
5RZ SF1DC-1021 C 5RZ / Ø75.0 - Ø57.1 5/112/57,1 20 950 2400 11/2023
5RZ SF1DC-1021 C 5RZ / Ø75.0 - Ø66.45 5/112/66,6 20 950 2400 11/2023
5RZ SF1DC-1021 C 5RZ / Ø75.0 - Ø66.6 5/112/66,7 20 950 2400 11/2023
5RZ1 SF1DC-1021 C 5RZ1 / Ø75.0 - Ø57.1 5/112/57,1 20 950 2400 11/2023
5RZ1 SF1DC-1021 C 5RZ1 / Ø75.0 - Ø66.45 5/112/66,6 20 950 2400 11/2023
5RZ1 SF1DC-1021 C 5RZ1 / Ø75.0 - Ø66.6 5/112/66,7 20 950 2400 11/2023
5RZ8 SF1DC-1021 C 5RZ8 / Ø75.0 - Ø57.1 5/112/57,1 20 950 2400 11/2023
5RZ8 SF1DC-1021 C 5RZ8 / Ø75.0 - Ø66.45 5/112/66,6 20 950 2400 11/2023
5RZ8 SF1DC-1021 C 5RZ8 / Ø75.0 - Ø66.6 5/112/66,7 20 950 2400 11/2023
5RZ SF1DC-1021 C 5RZ / Ø75.0 - Ø57.1 5/112/57,1 25 950 2400 11/2023
5RZ SF1DC-1021 C 5RZ / Ø75.0 - Ø66.45 5/112/66,6 25 950 2400 11/2023
5RZ SF1DC-1021 C 5RZ / Ø75.0 - Ø66.6 5/112/66,7 25 950 2400 11/2023
5RZ8 SF1DC-1021 C 5RZ8 / Ø75.0 - Ø57.1 5/112/57,1 25 950 2400 11/2023
5RZ8 SF1DC-1021 C 5RZ8 / Ø75.0 - Ø66.45 5/112/66,6 25 950 2400 11/2023
5RZ8 SF1DC-1021 C 5RZ8 / Ø75.0 - Ø66.6 5/112/66,7 25 950 2400 11/2023
5RZ SF1DC-1021 C 5RZ / Ø75.0 - Ø57.1 5/112/57,1 30 950 2400 11/2023
5RZ SF1DC-1021 C 5RZ / Ø75.0 - Ø66.45 5/112/66,6 30 950 2400 11/2023
5RZ SF1DC-1021 C 5RZ / Ø75.0 - Ø66.6 5/112/66,7 30 950 2400 11/2023
5RZ8 SF1DC-1021 C 5RZ8 / Ø75.0 - Ø57.1 5/112/57,1 30 950 2400 11/2023
5RZ8 SF1DC-1021 C 5RZ8 / Ø75.0 - Ø66.45 5/112/66,6 30 950 2400 11/2023
5RZ8 SF1DC-1021 C 5RZ8 / Ø75.0 - Ø66.6 5/112/66,7 30 950 2400 11/2023
5RZ SF1DC-1021 C 5RZ / Ø75.0 - Ø57.1 5/112/57,1 35 950 2400 11/2023
5RZ SF1DC-1021 C 5RZ / Ø75.0 - Ø66.45 5/112/66,6 35 950 2400 11/2023
5RZ SF1DC-1021 C 5RZ / Ø75.0 - Ø66.6 5/112/66,7 35 950 2400 11/2023
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 24-0057-A00-V01
Prüfgegenstand PKW-Sonderrad 10.0Jx21H2 Typ SF1DC-1021 C
Hersteller mbDESIGN GmbH & Co.KG

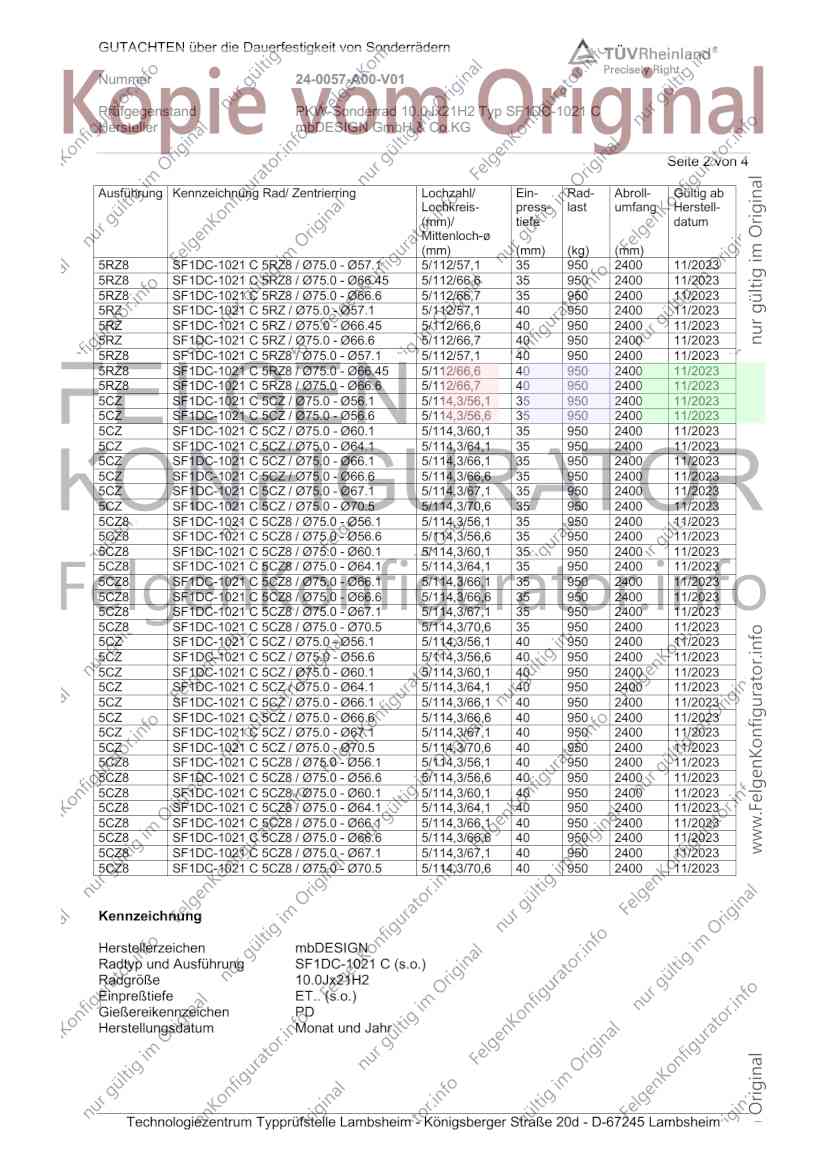

Seite 2 von 4
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
Lochkreis- press- last umfang Herstell-
(mm)/ tiefe datum
Mittenloch-ø
(mm) (mm) (kg) (mm)
5RZ8 SF1DC-1021 C 5RZ8 / Ø75.0 - Ø57.1 5/112/57,1 35 950 2400 11/2023
5RZ8 SF1DC-1021 C 5RZ8 / Ø75.0 - Ø66.45 5/112/66,6 35 950 2400 11/2023
5RZ8 SF1DC-1021 C 5RZ8 / Ø75.0 - Ø66.6 5/112/66,7 35 950 2400 11/2023
5RZ SF1DC-1021 C 5RZ / Ø75.0 - Ø57.1 5/112/57,1 40 950 2400 11/2023
5RZ SF1DC-1021 C 5RZ / Ø75.0 - Ø66.45 5/112/66,6 40 950 2400 11/2023
5RZ SF1DC-1021 C 5RZ / Ø75.0 - Ø66.6 5/112/66,7 40 950 2400 11/2023
5RZ8 SF1DC-1021 C 5RZ8 / Ø75.0 - Ø57.1 5/112/57,1 40 950 2400 11/2023
5RZ8 SF1DC-1021 C 5RZ8 / Ø75.0 - Ø66.45 5/112/66,6 40 950 2400 11/2023
5RZ8 SF1DC-1021 C 5RZ8 / Ø75.0 - Ø66.6 5/112/66,7 40 950 2400 11/2023
5CZ SF1DC-1021 C 5CZ / Ø75.0 - Ø56.1 5/114,3/56,1 35 950 2400 11/2023
5CZ SF1DC-1021 C 5CZ / Ø75.0 - Ø56.6 5/114,3/56,6 35 950 2400 11/2023
5CZ SF1DC-1021 C 5CZ / Ø75.0 - Ø60.1 5/114,3/60,1 35 950 2400 11/2023
5CZ SF1DC-1021 C 5CZ / Ø75.0 - Ø64.1 5/114,3/64,1 35 950 2400 11/2023
5CZ SF1DC-1021 C 5CZ / Ø75.0 - Ø66.1 5/114,3/66,1 35 950 2400 11/2023
5CZ SF1DC-1021 C 5CZ / Ø75.0 - Ø66.6 5/114,3/66,6 35 950 2400 11/2023
5CZ SF1DC-1021 C 5CZ / Ø75.0 - Ø67.1 5/114,3/67,1 35 950 2400 11/2023
5CZ SF1DC-1021 C 5CZ / Ø75.0 - Ø70.5 5/114,3/70,6 35 950 2400 11/2023
5CZ8 SF1DC-1021 C 5CZ8 / Ø75.0 - Ø56.1 5/114,3/56,1 35 950 2400 11/2023
5CZ8 SF1DC-1021 C 5CZ8 / Ø75.0 - Ø56.6 5/114,3/56,6 35 950 2400 11/2023
5CZ8 SF1DC-1021 C 5CZ8 / Ø75.0 - Ø60.1 5/114,3/60,1 35 950 2400 11/2023
5CZ8 SF1DC-1021 C 5CZ8 / Ø75.0 - Ø64.1 5/114,3/64,1 35 950 2400 11/2023
5CZ8 SF1DC-1021 C 5CZ8 / Ø75.0 - Ø66.1 5/114,3/66,1 35 950 2400 11/2023
5CZ8 SF1DC-1021 C 5CZ8 / Ø75.0 - Ø66.6 5/114,3/66,6 35 950 2400 11/2023
5CZ8 SF1DC-1021 C 5CZ8 / Ø75.0 - Ø67.1 5/114,3/67,1 35 950 2400 11/2023
5CZ8 SF1DC-1021 C 5CZ8 / Ø75.0 - Ø70.5 5/114,3/70,6 35 950 2400 11/2023
5CZ SF1DC-1021 C 5CZ / Ø75.0 - Ø56.1 5/114,3/56,1 40 950 2400 11/2023
5CZ SF1DC-1021 C 5CZ / Ø75.0 - Ø56.6 5/114,3/56,6 40 950 2400 11/2023
5CZ SF1DC-1021 C 5CZ / Ø75.0 - Ø60.1 5/114,3/60,1 40 950 2400 11/2023
5CZ SF1DC-1021 C 5CZ / Ø75.0 - Ø64.1 5/114,3/64,1 40 950 2400 11/2023
5CZ SF1DC-1021 C 5CZ / Ø75.0 - Ø66.1 5/114,3/66,1 40 950 2400 11/2023
5CZ SF1DC-1021 C 5CZ / Ø75.0 - Ø66.6 5/114,3/66,6 40 950 2400 11/2023
5CZ SF1DC-1021 C 5CZ / Ø75.0 - Ø67.1 5/114,3/67,1 40 950 2400 11/2023
5CZ SF1DC-1021 C 5CZ / Ø75.0 - Ø70.5 5/114,3/70,6 40 950 2400 11/2023
5CZ8 SF1DC-1021 C 5CZ8 / Ø75.0 - Ø56.1 5/114,3/56,1 40 950 2400 11/2023
5CZ8 SF1DC-1021 C 5CZ8 / Ø75.0 - Ø56.6 5/114,3/56,6 40 950 2400 11/2023
5CZ8 SF1DC-1021 C 5CZ8 / Ø75.0 - Ø60.1 5/114,3/60,1 40 950 2400 11/2023
5CZ8 SF1DC-1021 C 5CZ8 / Ø75.0 - Ø64.1 5/114,3/64,1 40 950 2400 11/2023
5CZ8 SF1DC-1021 C 5CZ8 / Ø75.0 - Ø66.1 5/114,3/66,1 40 950 2400 11/2023
5CZ8 SF1DC-1021 C 5CZ8 / Ø75.0 - Ø66.6 5/114,3/66,6 40 950 2400 11/2023
5CZ8 SF1DC-1021 C 5CZ8 / Ø75.0 - Ø67.1 5/114,3/67,1 40 950 2400 11/2023
5CZ8 SF1DC-1021 C 5CZ8 / Ø75.0 - Ø70.5 5/114,3/70,6 40 950 2400 11/2023
Kennzeichnung
Herstellerzeichen mbDESIGN
Radtyp und Ausführung SF1DC-1021 C (s.o.)
Radgröße 10.0Jx21H2
Einpreßtiefe ET.. (s.o.)
Gießereikennzeichen PD
Herstellungsdatum Monat und Jahr
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 24-0057-A00-V01
Prüfgegenstand PKW-Sonderrad 10.0Jx21H2 Typ SF1DC-1021 C
Hersteller mbDESIGN GmbH & Co.KG

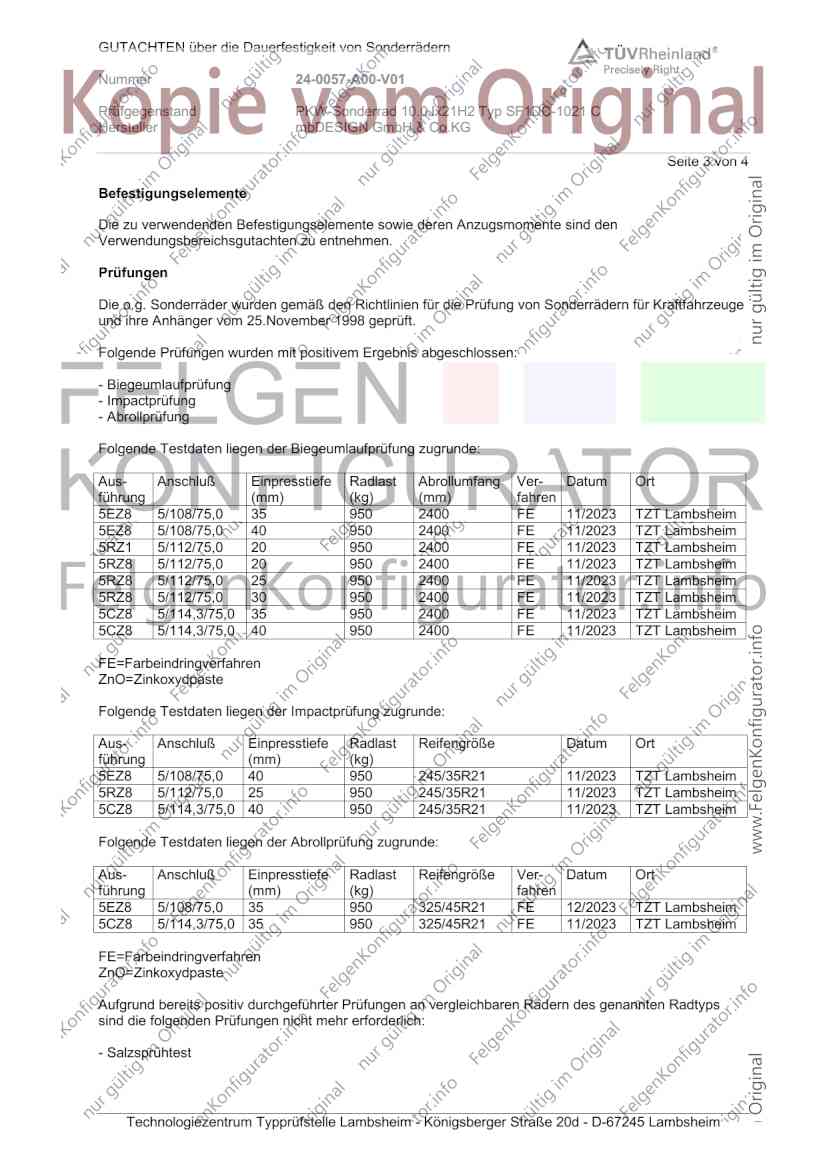

Seite 3 von 4
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für Kraftfahrzeuge
und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Impactprüfung
- Abrollprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Aus- Anschluß Einpresstiefe Radlast Abrollumfang Ver- Datum Ort
führung (mm) (kg) (mm) fahren
5EZ8 5/108/75,0 35 950 2400 FE 11/2023 TZT Lambsheim
5EZ8 5/108/75,0 40 950 2400 FE 11/2023 TZT Lambsheim
5RZ1 5/112/75,0 20 950 2400 FE 11/2023 TZT Lambsheim
5RZ8 5/112/75,0 20 950 2400 FE 11/2023 TZT Lambsheim
5RZ8 5/112/75,0 25 950 2400 FE 11/2023 TZT Lambsheim
5RZ8 5/112/75,0 30 950 2400 FE 11/2023 TZT Lambsheim
5CZ8 5/114,3/75,0 35 950 2400 FE 11/2023 TZT Lambsheim
5CZ8 5/114,3/75,0 40 950 2400 FE 11/2023 TZT Lambsheim
FE=Farbeindringverfahren
ZnO=Zinkoxydpaste
Folgende Testdaten liegen der Impactprüfung zugrunde:
Aus- Anschluß Einpresstiefe Radlast Reifengröße Datum Ort
führung (mm) (kg)
5EZ8 5/108/75,0 40 950 245/35R21 11/2023 TZT Lambsheim
5RZ8 5/112/75,0 25 950 245/35R21 11/2023 TZT Lambsheim
5CZ8 5/114,3/75,0 40 950 245/35R21 11/2023 TZT Lambsheim
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Aus- Anschluß Einpresstiefe Radlast Reifengröße Ver- Datum Ort
führung (mm) (kg) fahren
5EZ8 5/108/75,0 35 950 325/45R21 FE 12/2023 TZT Lambsheim
5CZ8 5/114,3/75,0 35 950 325/45R21 FE 11/2023 TZT Lambsheim
FE=Farbeindringverfahren
ZnO=Zinkoxydpaste
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 24-0057-A00-V01
Prüfgegenstand PKW-Sonderrad 10.0Jx21H2 Typ SF1DC-1021 C
Hersteller mbDESIGN GmbH & Co.KG

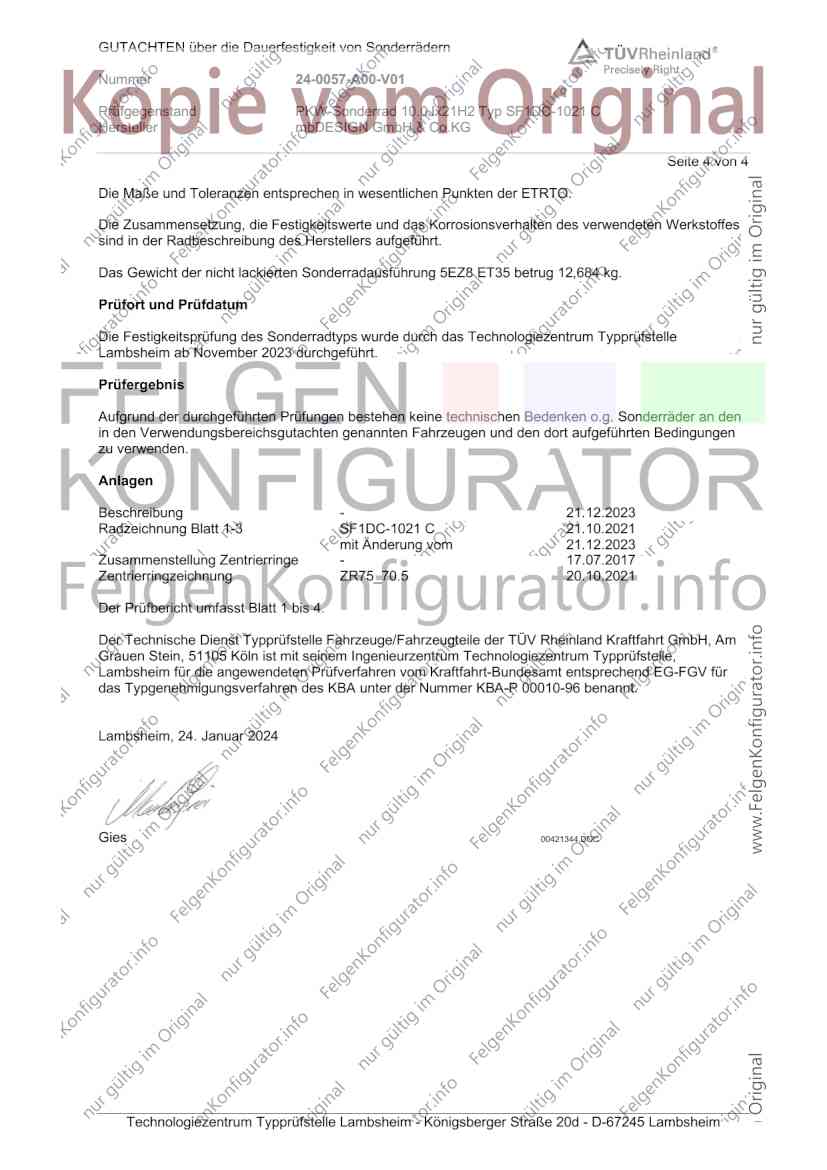

Seite 4 von 4
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten Werkstoffes
sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht der nicht lackierten Sonderradausführung 5EZ8 ET35 betrug 12,684 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde durch das Technologiezentrum Typprüfstelle
Lambsheim ab November 2023 durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an den
in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten Bedingungen
zu verwenden.
Anlagen
Beschreibung - 21.12.2023
Radzeichnung Blatt 1-3 SF1DC-1021 C 21.10.2021
mit Änderung vom 21.12.2023
Zusammenstellung Zentrierringe - 17.07.2017
Zentrierringzeichnung ZR75_70.5 20.10.2021
Der Prüfbericht umfasst Blatt 1 bis 4.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 24. Januar 2024
Gies 00421344.DOC
