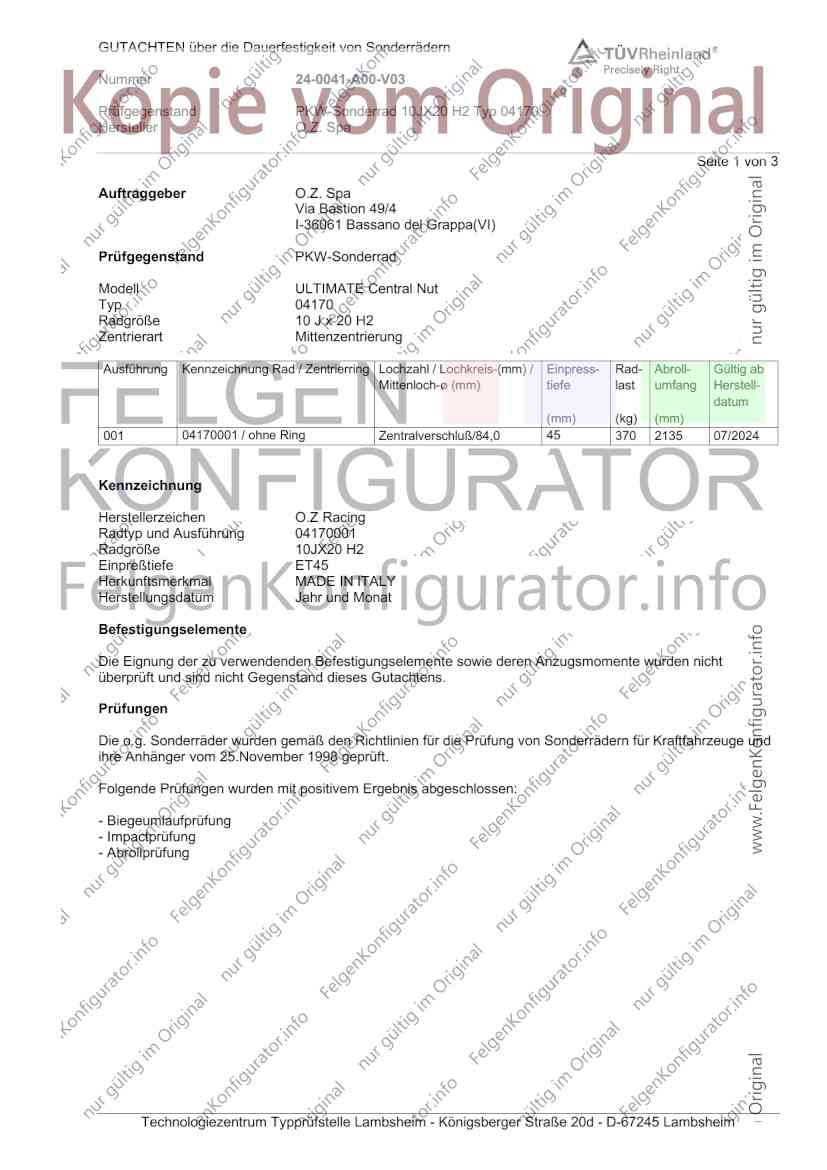

GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 24-0041-A00-V03
Prüfgegenstand PKW-Sonderrad 10JX20 H2 Typ 04170
Hersteller O.Z. Spa
Seite 1 von 3
Auftraggeber O.Z. Spa
Via Bastion 49/4
I-36061 Bassano del Grappa(VI)
Prüfgegenstand PKW-Sonderrad
Modell ULTIMATE Central Nut
Typ 04170
Radgröße 10 J x 20 H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad / Zentrierring Lochzahl / Lochkreis-(mm) / Einpress- Rad- Abroll- Gültig ab
Mittenloch-ø (mm) tiefe last umfang Herstell-
datum
(mm) (kg) (mm)
001 04170001 / ohne Ring Zentralverschluß/84,0 45 370 2135 07/2024
Kennzeichnung
Herstellerzeichen O.Z Racing
Radtyp und Ausführung 04170001
Radgröße 10JX20 H2
Einpreßtiefe ET45
Herkunftsmerkmal MADE IN ITALY
Herstellungsdatum Jahr und Monat
Befestigungselemente
Die Eignung der zu verwendenden Befestigungselemente sowie deren Anzugsmomente wurden nicht
überprüft und sind nicht Gegenstand dieses Gutachtens.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für Kraftfahrzeuge und
ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Impactprüfung
- Abrollprüfung
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 24-0041-A00-V03
Prüfgegenstand PKW-Sonderrad 10JX20 H2 Typ 04170
Hersteller O.Z. Spa
Seite 2 von 3

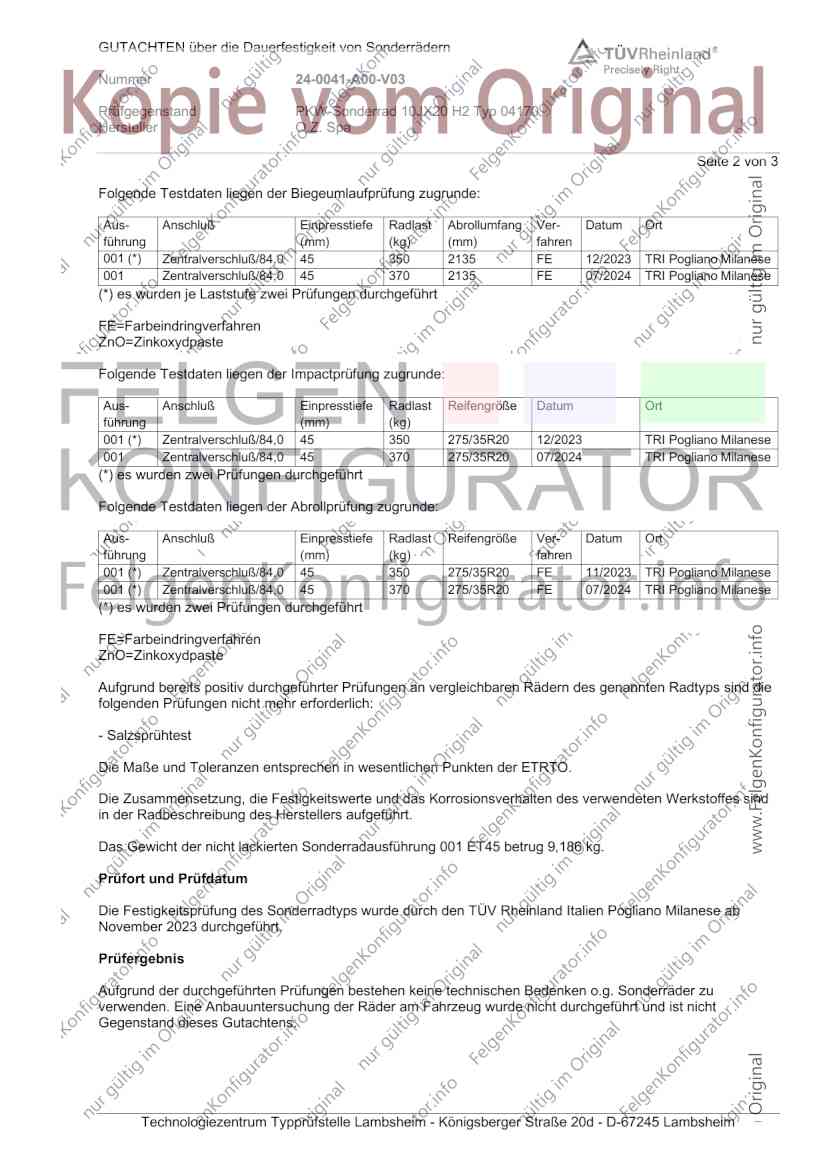

Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Aus- Anschluß Einpresstiefe Radlast Abrollumfang Ver- Datum Ort
führung (mm) (kg) (mm) fahren
001 (*) Zentralverschluß/84,0 45 350 2135 FE 12/2023 TRI Pogliano Milanese
001 Zentralverschluß/84,0 45 370 2135 FE 07/2024 TRI Pogliano Milanese
(*) es wurden je Laststufe zwei Prüfungen durchgeführt
FE=Farbeindringverfahren
ZnO=Zinkoxydpaste
Folgende Testdaten liegen der Impactprüfung zugrunde:
Aus- Anschluß Einpresstiefe Radlast Reifengröße Datum Ort
führung (mm) (kg)
001 (*) Zentralverschluß/84,0 45 350 275/35R20 12/2023 TRI Pogliano Milanese
001 Zentralverschluß/84,0 45 370 275/35R20 07/2024 TRI Pogliano Milanese
(*) es wurden zwei Prüfungen durchgeführt
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Aus- Anschluß Einpresstiefe Radlast Reifengröße Ver- Datum Ort
führung (mm) (kg) fahren
001 (*) Zentralverschluß/84,0 45 350 275/35R20 FE 11/2023 TRI Pogliano Milanese
001 (*) Zentralverschluß/84,0 45 370 275/35R20 FE 07/2024 TRI Pogliano Milanese
(*) es wurden zwei Prüfungen durchgeführt
FE=Farbeindringverfahren
ZnO=Zinkoxydpaste
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps sind die
folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten Werkstoffes sind
in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht der nicht lackierten Sonderradausführung 001 ET45 betrug 9,186 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde durch den TÜV Rheinland Italien Pogliano Milanese ab
November 2023 durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder zu
verwenden. Eine Anbauuntersuchung der Räder am Fahrzeug wurde nicht durchgeführt und ist nicht
Gegenstand dieses Gutachtens.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 24-0041-A00-V03
Prüfgegenstand PKW-Sonderrad 10JX20 H2 Typ 04170
Hersteller O.Z. Spa
Seite 3 von 3
Anlagen
Beschreibung 20.11.2023
mit Änderung vom 30.07.2024
Radzeichnung 04-20-10-595_02-1 20.11.2023
mit Änderung vom 30.07.2024
Der Prüfbericht umfasst Blatt 1 bis 3.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 4. September 2024
Gies 00434279.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

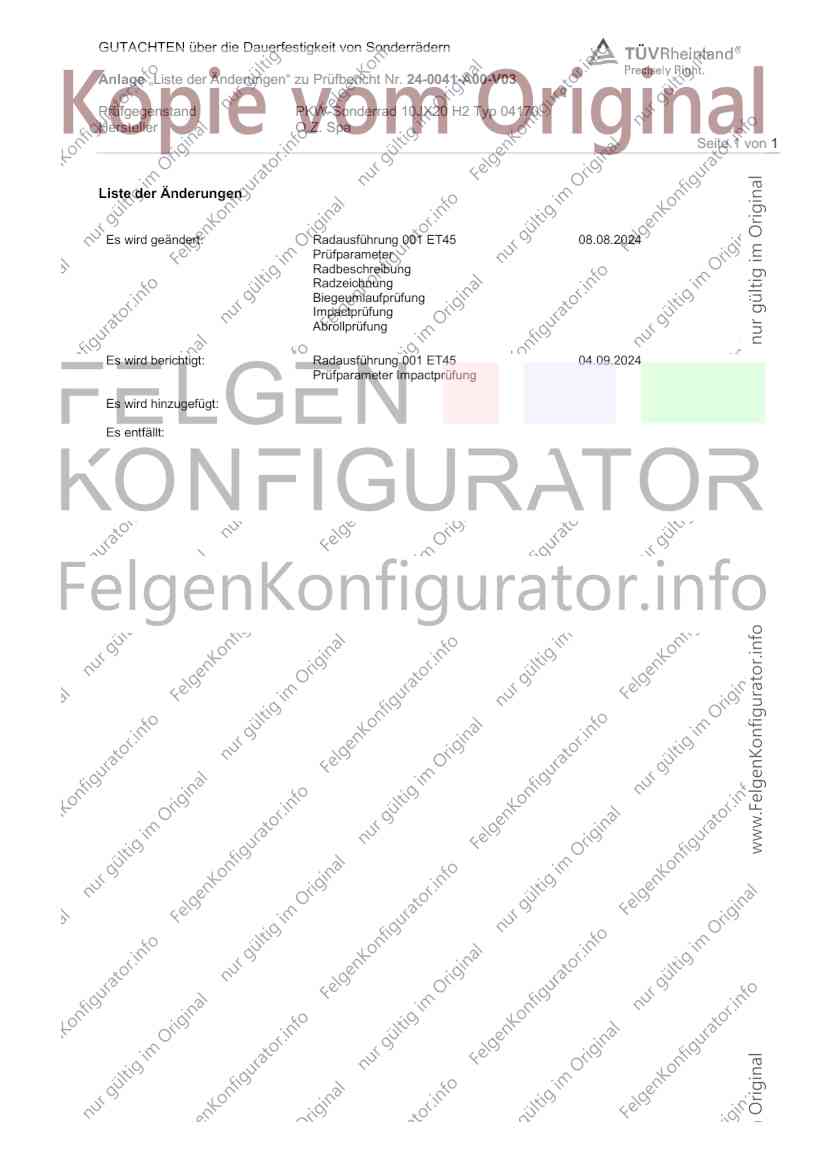

GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Anlage „Liste der Änderungen“ zu Prüfbericht Nr. 24-0041-A00-V03
Prüfgegenstand PKW-Sonderrad 10JX20 H2 Typ 04170
Hersteller O.Z. Spa
Seite 1 von 1
Liste der Änderungen
Es wird geändert: Radausführung 001 ET45 08.08.2024
Prüfparameter
Radbeschreibung
Radzeichnung
Biegeumlaufprüfung
Impactprüfung
Abrollprüfung
Es wird berichtigt: Radausführung 001 ET45 04.09.2024
Prüfparameter Impactprüfung
Es wird hinzugefügt:
