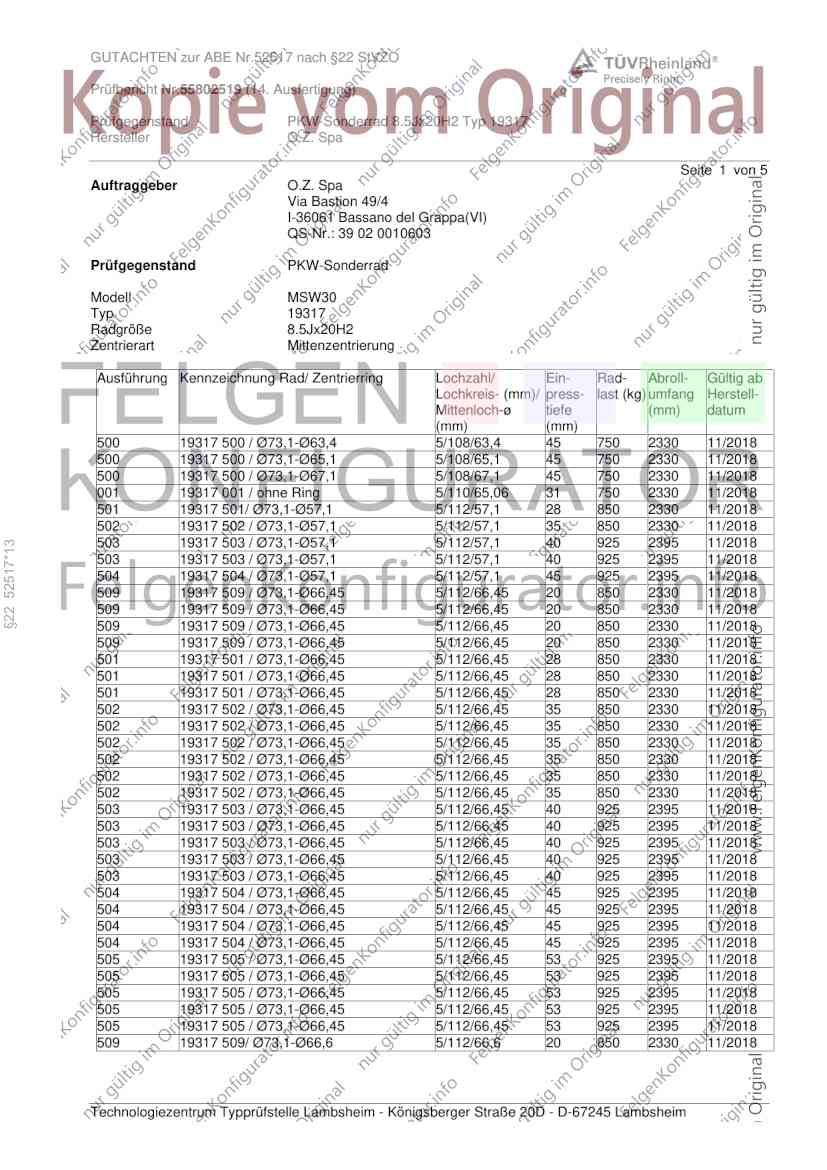

GUTACHTEN zur ABE Nr.52517 nach §22 StVZO
Prüfbericht Nr.55802519 (14. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5Jx20H2 Typ 19317
Hersteller O.Z. Spa
Seite 1 von 5
Auftraggeber O.Z. Spa
Via Bastion 49/4
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell MSW30
Typ 19317
Radgröße 8.5Jx20H2
Zentrierart Mittenzentrierung

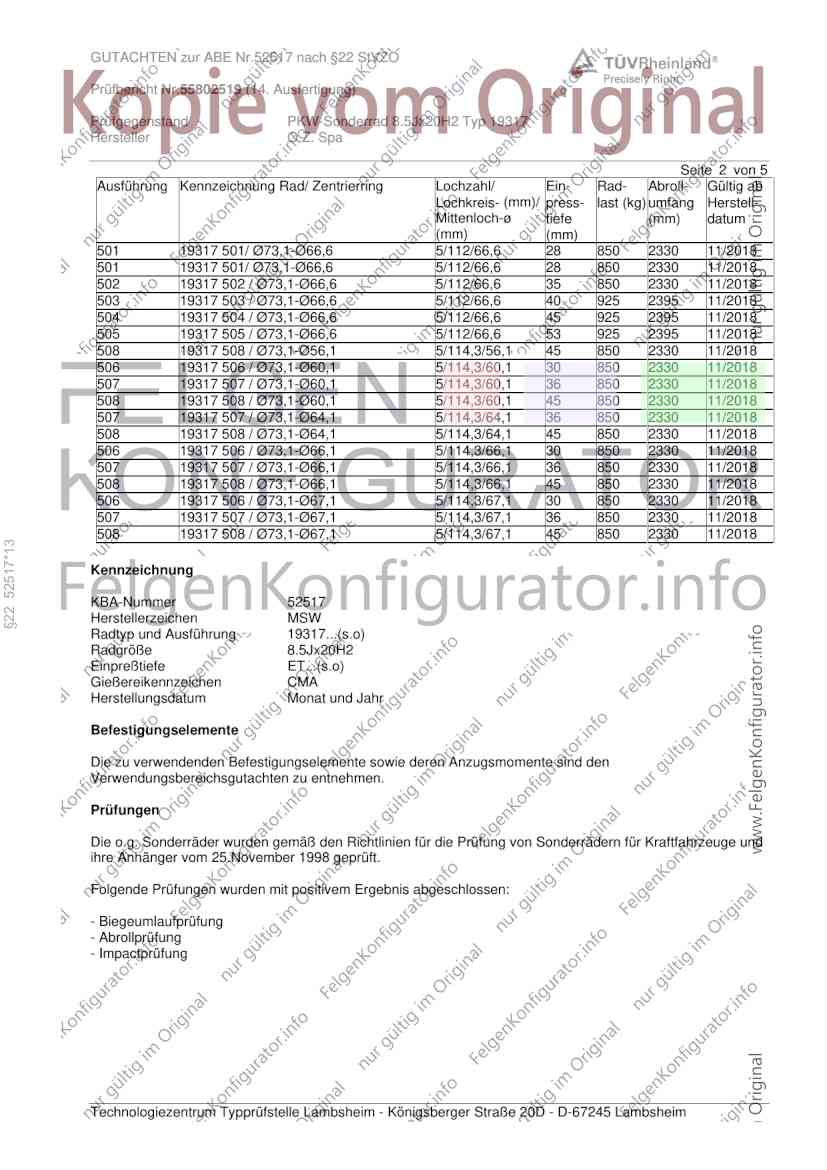

Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
Lochkreis- (mm)/ press- last (kg) umfang Herstell-
Mittenloch-ø tiefe (mm) datum
(mm) (mm)
500 19317 500 / Ø73,1-Ø63,4 5/108/63,4 45 750 2330 11/2018
500 19317 500 / Ø73,1-Ø65,1 5/108/65,1 45 750 2330 11/2018
500 19317 500 / Ø73,1-Ø67,1 5/108/67,1 45 750 2330 11/2018
001 19317 001 / ohne Ring 5/110/65,06 31 750 2330 11/2018
501 19317 501/ Ø73,1-Ø57,1 5/112/57,1 28 850 2330 11/2018
502 19317 502 / Ø73,1-Ø57,1 5/112/57,1 35 850 2330 11/2018
503 19317 503 / Ø73,1-Ø57,1 5/112/57,1 40 925 2395 11/2018
§22 52517*13
503 19317 503 / Ø73,1-Ø57,1 5/112/57,1 40 925 2395 11/2018
504 19317 504 / Ø73,1-Ø57,1 5/112/57,1 45 925 2395 11/2018
509 19317 509 / Ø73,1-Ø66,45 5/112/66,45 20 850 2330 11/2018
509 19317 509 / Ø73,1-Ø66,45 5/112/66,45 20 850 2330 11/2018
509 19317 509 / Ø73,1-Ø66,45 5/112/66,45 20 850 2330 11/2018
509 19317 509 / Ø73,1-Ø66,45 5/112/66,45 20 850 2330 11/2018
501 19317 501 / Ø73,1-Ø66,45 5/112/66,45 28 850 2330 11/2018
501 19317 501 / Ø73,1-Ø66,45 5/112/66,45 28 850 2330 11/2018
501 19317 501 / Ø73,1-Ø66,45 5/112/66,45 28 850 2330 11/2018
502 19317 502 / Ø73,1-Ø66,45 5/112/66,45 35 850 2330 11/2018
502 19317 502 / Ø73,1-Ø66,45 5/112/66,45 35 850 2330 11/2018
502 19317 502 / Ø73,1-Ø66,45 5/112/66,45 35 850 2330 11/2018
502 19317 502 / Ø73,1-Ø66,45 5/112/66,45 35 850 2330 11/2018
502 19317 502 / Ø73,1-Ø66,45 5/112/66,45 35 850 2330 11/2018
502 19317 502 / Ø73,1-Ø66,45 5/112/66,45 35 850 2330 11/2018
503 19317 503 / Ø73,1-Ø66,45 5/112/66,45 40 925 2395 11/2018
503 19317 503 / Ø73,1-Ø66,45 5/112/66,45 40 925 2395 11/2018
503 19317 503 / Ø73,1-Ø66,45 5/112/66,45 40 925 2395 11/2018
503 19317 503 / Ø73,1-Ø66,45 5/112/66,45 40 925 2395 11/2018
503 19317 503 / Ø73,1-Ø66,45 5/112/66,45 40 925 2395 11/2018
504 19317 504 / Ø73,1-Ø66,45 5/112/66,45 45 925 2395 11/2018
504 19317 504 / Ø73,1-Ø66,45 5/112/66,45 45 925 2395 11/2018
504 19317 504 / Ø73,1-Ø66,45 5/112/66,45 45 925 2395 11/2018
504 19317 504 / Ø73,1-Ø66,45 5/112/66,45 45 925 2395 11/2018
505 19317 505 / Ø73,1-Ø66,45 5/112/66,45 53 925 2395 11/2018
505 19317 505 / Ø73,1-Ø66,45 5/112/66,45 53 925 2395 11/2018
505 19317 505 / Ø73,1-Ø66,45 5/112/66,45 53 925 2395 11/2018
505 19317 505 / Ø73,1-Ø66,45 5/112/66,45 53 925 2395 11/2018
505 19317 505 / Ø73,1-Ø66,45 5/112/66,45 53 925 2395 11/2018
509 19317 509/ Ø73,1-Ø66,6 5/112/66,6 20 850 2330 11/2018
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.52517 nach §22 StVZO
Prüfbericht Nr.55802519 (14. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5Jx20H2 Typ 19317
Hersteller O.Z. Spa
Seite 2 von 5
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
Lochkreis- (mm)/ press- last (kg) umfang Herstell-
Mittenloch-ø tiefe (mm) datum
(mm) (mm)
501 19317 501/ Ø73,1-Ø66,6 5/112/66,6 28 850 2330 11/2018
501 19317 501/ Ø73,1-Ø66,6 5/112/66,6 28 850 2330 11/2018
502 19317 502 / Ø73,1-Ø66,6 5/112/66,6 35 850 2330 11/2018
503 19317 503 / Ø73,1-Ø66,6 5/112/66,6 40 925 2395 11/2018
504 19317 504 / Ø73,1-Ø66,6 5/112/66,6 45 925 2395 11/2018
505 19317 505 / Ø73,1-Ø66,6 5/112/66,6 53 925 2395 11/2018
508 19317 508 / Ø73,1-Ø56,1 5/114,3/56,1 45 850 2330 11/2018
506 19317 506 / Ø73,1-Ø60,1 5/114,3/60,1 30 850 2330 11/2018
507 19317 507 / Ø73,1-Ø60,1 5/114,3/60,1 36 850 2330 11/2018
508 19317 508 / Ø73,1-Ø60,1 5/114,3/60,1 45 850 2330 11/2018
507 19317 507 / Ø73,1-Ø64,1 5/114,3/64,1 36 850 2330 11/2018
508 19317 508 / Ø73,1-Ø64,1 5/114,3/64,1 45 850 2330 11/2018
506 19317 506 / Ø73,1-Ø66,1 5/114,3/66,1 30 850 2330 11/2018
507 19317 507 / Ø73,1-Ø66,1 5/114,3/66,1 36 850 2330 11/2018
508 19317 508 / Ø73,1-Ø66,1 5/114,3/66,1 45 850 2330 11/2018
506 19317 506 / Ø73,1-Ø67,1 5/114,3/67,1 30 850 2330 11/2018
507 19317 507 / Ø73,1-Ø67,1 5/114,3/67,1 36 850 2330 11/2018
508 19317 508 / Ø73,1-Ø67,1 5/114,3/67,1 45 850 2330 11/2018
§22 52517*13
Kennzeichnung
KBA-Nummer 52517
Herstellerzeichen MSW
Radtyp und Ausführung 19317...(s.o)
Radgröße 8.5Jx20H2
Einpreßtiefe ET...(s.o)
Gießereikennzeichen CMA
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für Kraftfahrzeuge und
ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.52517 nach §22 StVZO
Prüfbericht Nr.55802519 (14. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5Jx20H2 Typ 19317
Hersteller O.Z. Spa
Seite 3 von 5

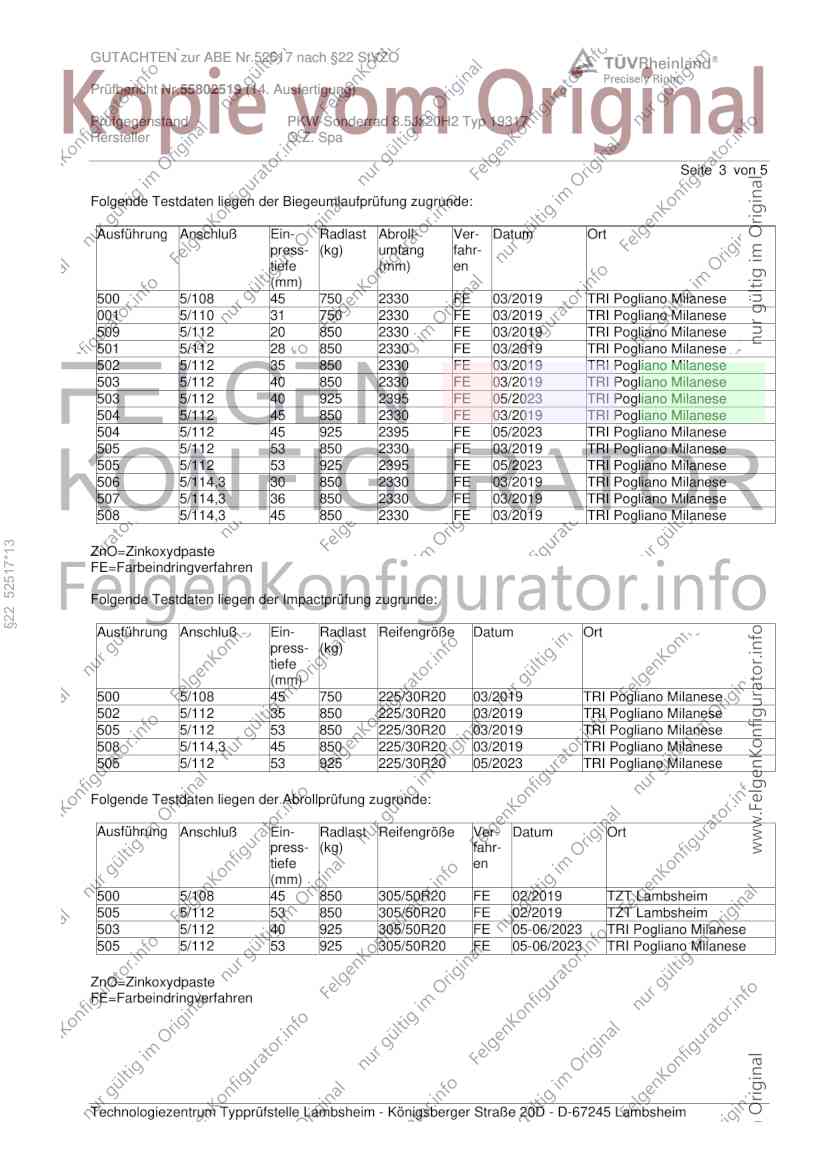

Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Ausführung Anschluß Ein- Radlast Abroll- Ver- Datum Ort
press- (kg) umfang fahr-
tiefe (mm) en
(mm)
500 5/108 45 750 2330 FE 03/2019 TRI Pogliano Milanese
001 5/110 31 750 2330 FE 03/2019 TRI Pogliano Milanese
509 5/112 20 850 2330 FE 03/2019 TRI Pogliano Milanese
501 5/112 28 850 2330 FE 03/2019 TRI Pogliano Milanese
502 5/112 35 850 2330 FE 03/2019 TRI Pogliano Milanese
503 5/112 40 850 2330 FE 03/2019 TRI Pogliano Milanese
503 5/112 40 925 2395 FE 05/2023 TRI Pogliano Milanese
504 5/112 45 850 2330 FE 03/2019 TRI Pogliano Milanese
504 5/112 45 925 2395 FE 05/2023 TRI Pogliano Milanese
505 5/112 53 850 2330 FE 03/2019 TRI Pogliano Milanese
505 5/112 53 925 2395 FE 05/2023 TRI Pogliano Milanese
506 5/114,3 30 850 2330 FE 03/2019 TRI Pogliano Milanese
507 5/114,3 36 850 2330 FE 03/2019 TRI Pogliano Milanese
508 5/114,3 45 850 2330 FE 03/2019 TRI Pogliano Milanese
§22 52517*13
ZnO=Zinkoxydpaste
FE=Farbeindringverfahren
Folgende Testdaten liegen der Impactprüfung zugrunde:
Ausführung Anschluß Ein- Radlast Reifengröße Datum Ort
press- (kg)
tiefe
(mm)
500 5/108 45 750 225/30R20 03/2019 TRI Pogliano Milanese
502 5/112 35 850 225/30R20 03/2019 TRI Pogliano Milanese
505 5/112 53 850 225/30R20 03/2019 TRI Pogliano Milanese
508 5/114,3 45 850 225/30R20 03/2019 TRI Pogliano Milanese
505 5/112 53 925 225/30R20 05/2023 TRI Pogliano Milanese
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Ausführung Anschluß Ein- Radlast Reifengröße Ver- Datum Ort
press- (kg) fahr-
tiefe en
(mm)
500 5/108 45 850 305/50R20 FE 02/2019 TZT Lambsheim
505 5/112 53 850 305/50R20 FE 02/2019 TZT Lambsheim
503 5/112 40 925 305/50R20 FE 05-06/2023 TRI Pogliano Milanese
505 5/112 53 925 305/50R20 FE 05-06/2023 TRI Pogliano Milanese
ZnO=Zinkoxydpaste
FE=Farbeindringverfahren
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.52517 nach §22 StVZO
Prüfbericht Nr.55802519 (14. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5Jx20H2 Typ 19317
Hersteller O.Z. Spa
Seite 4 von 5

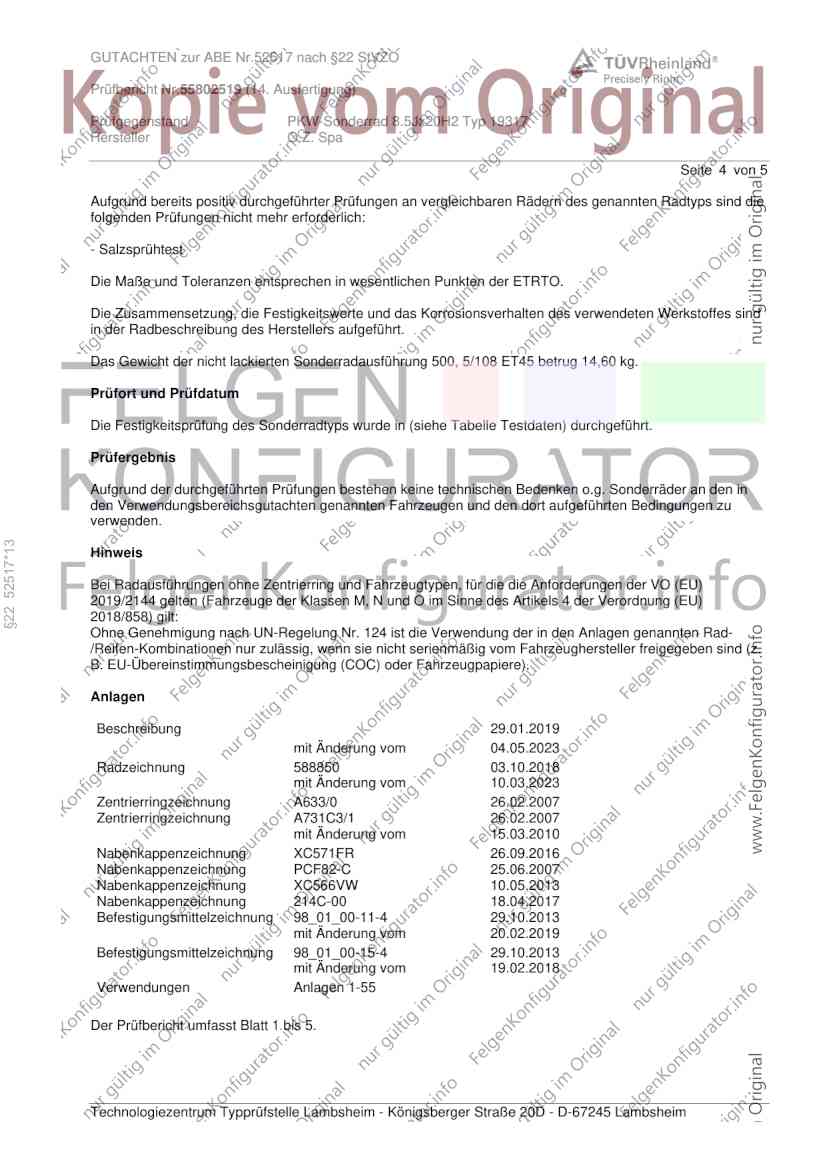

Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps sind die
folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten Werkstoffes sind
in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht der nicht lackierten Sonderradausführung 500, 5/108 ET45 betrug 14,60 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in (siehe Tabelle Testdaten) durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an den in
den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten Bedingungen zu
verwenden.
§22 52517*13
Hinweis
Bei Radausführungen ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU)
2019/2144 gelten (Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU)
2018/858) gilt:
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung der in den Anlagen genannten Rad-
/Reifen-Kombinationen nur zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben sind (z.
B. EU-Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Anlagen
Beschreibung 29.01.2019
mit Änderung vom 04.05.2023
Radzeichnung 588850 03.10.2018
mit Änderung vom 10.03.2023
Zentrierringzeichnung A633/0 26.02.2007
Zentrierringzeichnung A731C3/1 26.02.2007
mit Änderung vom 15.03.2010
Nabenkappenzeichnung XC571FR 26.09.2016
Nabenkappenzeichnung PCF82-C 25.06.2007
Nabenkappenzeichnung XC566VW 10.05.2013
Nabenkappenzeichnung 214C-00 18.04.2017
Befestigungsmittelzeichnung 98_01_00-11-4 29.10.2013
mit Änderung vom 20.02.2019
Befestigungsmittelzeichnung 98_01_00-15-4 29.10.2013
mit Änderung vom 19.02.2018
Verwendungen Anlagen 1-55
Der Prüfbericht umfasst Blatt 1 bis 5.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.52517 nach §22 StVZO
Prüfbericht Nr.55802519 (14. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5Jx20H2 Typ 19317
Hersteller O.Z. Spa
Seite 5 von 5
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 30. April 2025
Pohl 00446588.DOCX
§22 52517*13
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52517 nach §22 StVZO
Anlage „Liste der Änderungen“ zu Prüfbericht Nr. 55802519 (14. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5Jx20H2 Typ 19317
Hersteller O.Z. Spa
Seite 1 von 1
Liste der Änderungen
Es wird geändert: Aktualisierung Verwendungsbereich
Es wird berichtigt:
Es wird hinzugefügt:
Es entfällt:
§22 52517*13
