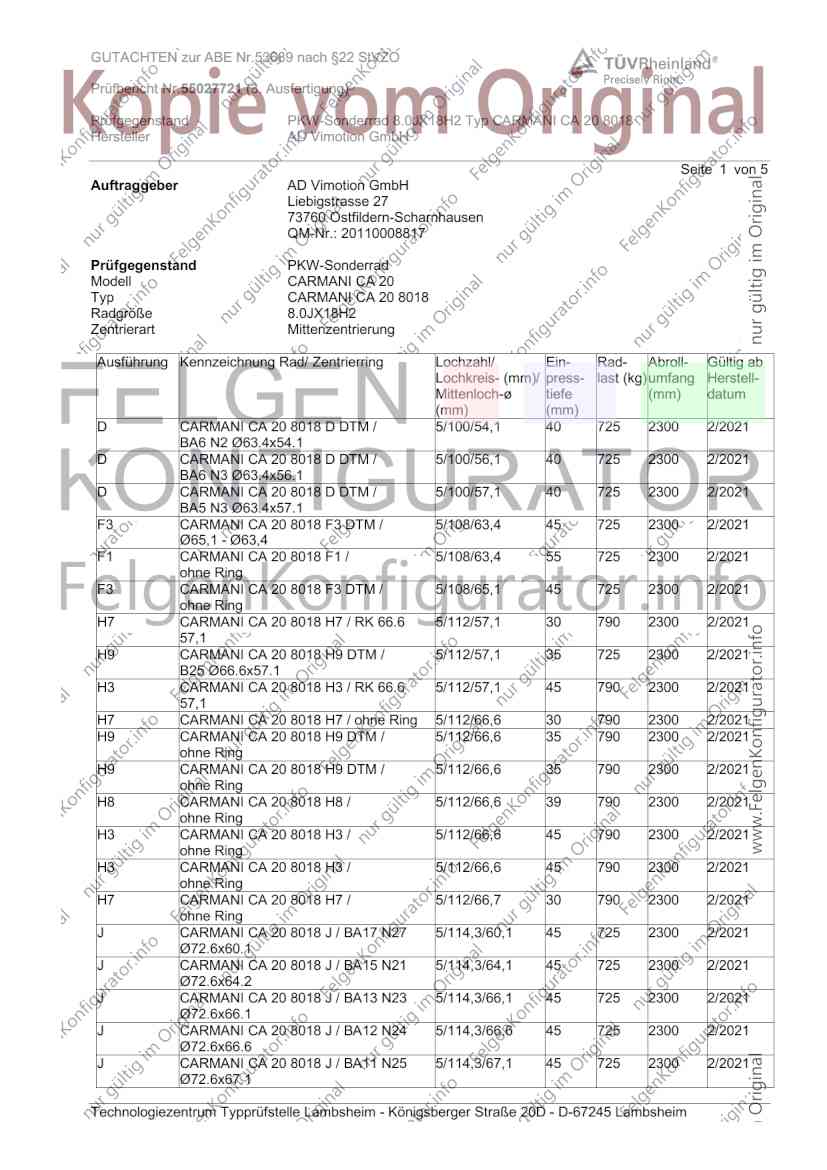

GUTACHTEN zur ABE Nr.53689 nach §22 StVZO
Prüfbericht Nr.55027721 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0JX18H2 Typ CARMANI CA 20 8018
Hersteller AD Vimotion GmbH
Seite 1 von 5
Auftraggeber AD Vimotion GmbH
Liebigstrasse 27
73760 Ostfildern-Scharnhausen
QM-Nr.: 20110008817
Prüfgegenstand PKW-Sonderrad
Modell CARMANI CA 20
Typ CARMANI CA 20 8018
Radgröße 8.0JX18H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
Lochkreis- (mm)/ press- last (kg) umfang Herstell-
Mittenloch-ø tiefe (mm) datum
(mm) (mm)
D CARMANI CA 20 8018 D DTM / 5/100/54,1 40 725 2300 2/2021
BA6 N2 Ø63.4x54.1
D CARMANI CA 20 8018 D DTM / 5/100/56,1 40 725 2300 2/2021
BA6 N3 Ø63.4x56.1
D CARMANI CA 20 8018 D DTM / 5/100/57,1 40 725 2300 2/2021
BA5 N3 Ø63.4x57.1
F3 CARMANI CA 20 8018 F3 DTM / 5/108/63,4 45 725 2300 2/2021
Ø65,1 - Ø63,4
F1 CARMANI CA 20 8018 F1 / 5/108/63,4 55 725 2300 2/2021
ohne Ring
F3 CARMANI CA 20 8018 F3 DTM / 5/108/65,1 45 725 2300 2/2021
ohne Ring
H7 CARMANI CA 20 8018 H7 / RK 66.6 5/112/57,1 30 790 2300 2/2021
57,1
H9 CARMANI CA 20 8018 H9 DTM / 5/112/57,1 35 725 2300 2/2021
B25 Ø66.6x57.1
H3 CARMANI CA 20 8018 H3 / RK 66.6 5/112/57,1 45 790 2300 2/2021
57,1
H7 CARMANI CA 20 8018 H7 / ohne Ring 5/112/66,6 30 790 2300 2/2021
H9 CARMANI CA 20 8018 H9 DTM / 5/112/66,6 35 790 2300 2/2021
ohne Ring
H9 CARMANI CA 20 8018 H9 DTM / 5/112/66,6 35 790 2300 2/2021
ohne Ring
H8 CARMANI CA 20 8018 H8 / 5/112/66,6 39 790 2300 2/2021
ohne Ring
H3 CARMANI CA 20 8018 H3 / 5/112/66,6 45 790 2300 2/2021
ohne Ring
H3 CARMANI CA 20 8018 H3 / 5/112/66,6 45 790 2300 2/2021
ohne Ring
H7 CARMANI CA 20 8018 H7 / 5/112/66,7 30 790 2300 2/2021
ohne Ring
J CARMANI CA 20 8018 J / BA17 N27 5/114,3/60,1 45 725 2300 2/2021
Ø72.6x60.1
J CARMANI CA 20 8018 J / BA15 N21 5/114,3/64,1 45 725 2300 2/2021
Ø72.6x64.2
J CARMANI CA 20 8018 J / BA13 N23 5/114,3/66,1 45 725 2300 2/2021
Ø72.6x66.1
J CARMANI CA 20 8018 J / BA12 N24 5/114,3/66,6 45 725 2300 2/2021
Ø72.6x66.6
J CARMANI CA 20 8018 J / BA11 N25 5/114,3/67,1 45 725 2300 2/2021
Ø72.6x67.1
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53689 nach §22 StVZO
Prüfbericht Nr.55027721 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0JX18H2 Typ CARMANI CA 20 8018
Hersteller AD Vimotion GmbH
Seite 2 von 5
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
Lochkreis- (mm)/ press- last (kg) umfang Herstell-
Mittenloch-ø tiefe (mm) datum
(mm) (mm)
K5 CARMANI CA 20 8018 K5 DTM / 5/120/60,1 35 790 2300 2/2021
BA17 N27 Ø72.6x60.1
K5 CARMANI CA 20 8018 K5 DTM / 5/120/64,1 35 790 2300 2/2021
BA15 N21 Ø72.6x64.1
K5 CARMANI CA 20 8018 K5 DTM / 5/120/67,1 35 790 2300 2/2021
BA11 N25 Ø72.6x67.1
K5 CARMANI CA 20 8018 K5 DTM / 5/120/72,6 35 790 2300 2/2021
ohne Ring
Kennzeichnung
KBA-Nummer 53689
Herstellerzeichen CARMANI
Radtyp und Ausführung CARMANI CA 20 8018 (s.o.)
Radgröße 8.0JX18H2
Einpreßtiefe ET.. (s.o.)
Gießereikennzeichen ww. P0254, CVR, DTM
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für Kraftfahrzeuge und
ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Ausführung Anschluß Ein- Radlast Abroll- Ver- Datum Ort
press- (kg) umfang fahr-
tiefe (mm) en
(mm)
D 5/100 40 725 2300 FE 12/2024 TZT Lambsheim
D 5/100 40 725 2300 FE 01/2025 TZT Lambsheim
F1 5/108/63,4 55 725 2300 FE 04/2021 TZT Lambsheim
F3 5/108/65,1 45 725 2300 FE 01/2025 TZT Lambsheim
H9 5/112/66,6 35 790 2300 FE 01/2025 TZT Lambsheim
K5 5/112/66,6 35 790 2300 FE 10/2024 TZT Lambsheim
H8 5/112/66,6 39 790 2300 FE 04/2021 TZT Lambsheim
H3 5/112/66,6 45 790 2300 FE 04/2021 TZT Lambsheim
H3 5/112/66,6 45 790 2300 FE 09/2022 TZT Lambsheim
H7 5/112/66,7 30 790 2300 FE 04/2021 TZT Lambsheim
J 5/114,3 45 725 2300 FE 04/2021 TZT Lambsheim
K5 5/120 35 790 2300 FE 01/2025 TZT Lambsheim
FE=Farbeindringverfahren
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53689 nach §22 StVZO
Prüfbericht Nr.55027721 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0JX18H2 Typ CARMANI CA 20 8018
Hersteller AD Vimotion GmbH
Seite 3 von 5
Folgende Testdaten liegen der Impactprüfung zugrunde:
Ausführung Anschluß Ein- Radlast Reifengröße Datum Ort
press- (kg)
tiefe
(mm)
F1 5/108/63,4 55 725 205/40R18 04/2021 TZT Lambsheim
H3 5/112/66,6 45 790 205/40R18 04/2021 TZT Lambsheim
J 5/114,3 45 725 205/40R18 04/2021 TZT Lambsheim
D 5/100 40 725 205/40R18 12/2024 TZT Lambsheim
F3 5/108/65,1 45 725 205/40R18 01/2025 TZT Lambsheim
H9 5/108/65,1 35 790 205/40R18 01/2025 TZT Lambsheim
K5 5/120/72,6 35 790 205/40R18 01/2025 TZT Lambsheim
F3 5/108/65,1 45 725 205/40R18 09/2022 TZT Lambsheim
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Ausführung Anschluß Ein- Radlast Reifengröße Ver- Datum Ort
press- (kg) fahr-
tiefe en
(mm)
F1 5/108/63,4 55 790 285/60R18 FE 04/2021 TZT Lambsheim
J 5/114,3 45 790 285/60R18 FE 04/2021 TZT Lambsheim
H3 5/114,3 45 790 285/60R18 FE 09/2022 TZT Lambsheim
K5 5/120/72,6 35 790 285/55R18 FE 01/2025 TZT Lambsheim
FE=Farbeindringverfahren
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps sind die
folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten Werkstoffes sind
in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht der nicht lackierten Sonderradausführung F1 ET55 betrug 11,13 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Technologiezentrum Typprüfstelle Lambsheim im April
2021 durchgeführt.
Hinweise zum Sonderrad
Die Festigkeitsprüfung erfolgte bei TÜV Austria Prüflabor Süd GmbH Bericht 366-0456-24-WIRD-TB.Bei den
Anlagen 05, 06 kommt ein Zentrierring zum Einsatz, der aufgrund der vorhandenen Wandstärke kleiner 1
mm eingeklebt wird. Eine ausreichende Haltbarkeit wird durch wiederholte Montageversuche durch den
Hersteller nachgewiesen und im Gutachten bestätigt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53689 nach §22 StVZO
Prüfbericht Nr.55027721 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0JX18H2 Typ CARMANI CA 20 8018
Hersteller AD Vimotion GmbH
Seite 4 von 5
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an den in
den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten Bedingungen zu
verwenden.
Hinweis
Bei Radausführungen ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU)
2019/2144 gelten (Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU)
2018/858) gilt:
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung der in den Anlagen genannten Rad-
/Reifen-Kombinationen nur zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben sind (z.
B. EU-Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Anlagen
Beschreibung - 17.03.2021
Radzeichnung P2054-1880 R0 1/3 27.01.2021
mit Änderung vom 11.03.2021
Radzeichnung P2054-1880 R0 2/3 27.01.2021
mit Änderung vom 11.03.2021
Radzeichnung P2054-1880 R0 3/3 27.01.2021
mit Änderung vom 11.03.2021
Befestigungsmittelzeichnung ZSZM-02 Seite 1 25.11.2008
mit Änderung vom 12.02.2009
Nabenkappenzeichnung Z06M 16.01.2008
Zentrierringzeichnung wfv 6467 06.12.2000
mit Änderung vom 20.06.2007
Verwendungsbereich Anlagen 1-25
Radzeichnung (DTM) Blatt 1+2 (.)662808(.) 24.09.2024
Beschreibung (DTM) - 15.01.2025
Zentrierringzeichnung Zentrierring 65,1 mm 03.12.2007
Montageanleitung Zentrierring 65,1 mm S 30 14.12.2023
Technisches Datenblatt Loctite 5970 01.11.2005
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53689 nach §22 StVZO
Prüfbericht Nr.55027721 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0JX18H2 Typ CARMANI CA 20 8018
Hersteller AD Vimotion GmbH
Seite 5 von 5
Der Prüfbericht umfasst Blatt 1 bis 5.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 30. Januar 2025
Wagner 00441048.DOCX
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

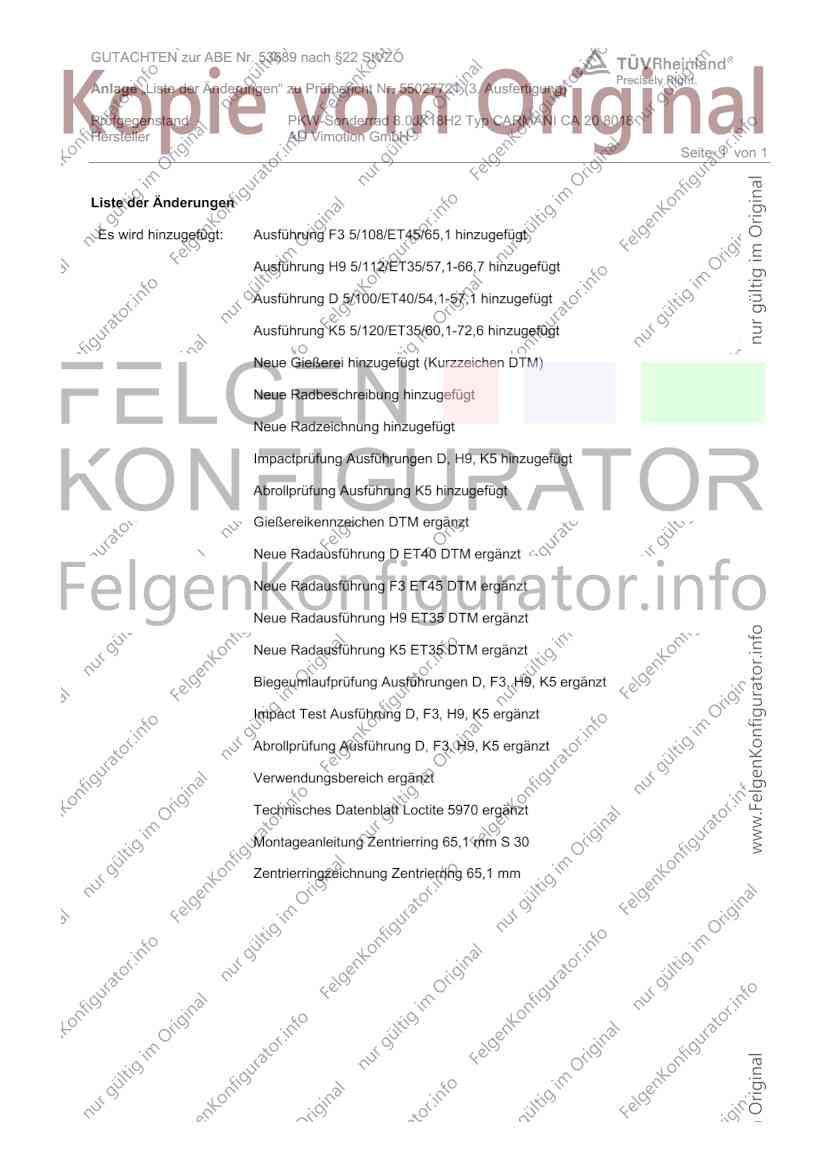

GUTACHTEN zur ABE Nr. 53689 nach §22 StVZO
Anlage „Liste der Änderungen“ zu Prüfbericht Nr. 55027721 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0JX18H2 Typ CARMANI CA 20 8018
Hersteller AD Vimotion GmbH
Seite 1 von 1
Liste der Änderungen
Es wird hinzugefügt: Ausführung F3 5/108/ET45/65,1 hinzugefügt
Ausführung H9 5/112/ET35/57,1-66,7 hinzugefügt
Ausführung D 5/100/ET40/54,1-57,1 hinzugefügt
Ausführung K5 5/120/ET35/60,1-72,6 hinzugefügt
Neue Gießerei hinzugefügt (Kurzzeichen DTM)
Neue Radbeschreibung hinzugefügt
Neue Radzeichnung hinzugefügt
Impactprüfung Ausführungen D, H9, K5 hinzugefügt
Abrollprüfung Ausführung K5 hinzugefügt
Gießereikennzeichen DTM ergänzt
Neue Radausführung D ET40 DTM ergänzt
Neue Radausführung F3 ET45 DTM ergänzt
Neue Radausführung H9 ET35 DTM ergänzt
Neue Radausführung K5 ET35 DTM ergänzt
Biegeumlaufprüfung Ausführungen D, F3, H9, K5 ergänzt
Impact Test Ausführung D, F3, H9, K5 ergänzt
Abrollprüfung Ausführung D, F3, H9, K5 ergänzt
Verwendungsbereich ergänzt
Technisches Datenblatt Loctite 5970 ergänzt
Montageanleitung Zentrierring 65,1 mm S 30
Zentrierringzeichnung Zentrierring 65,1 mm
