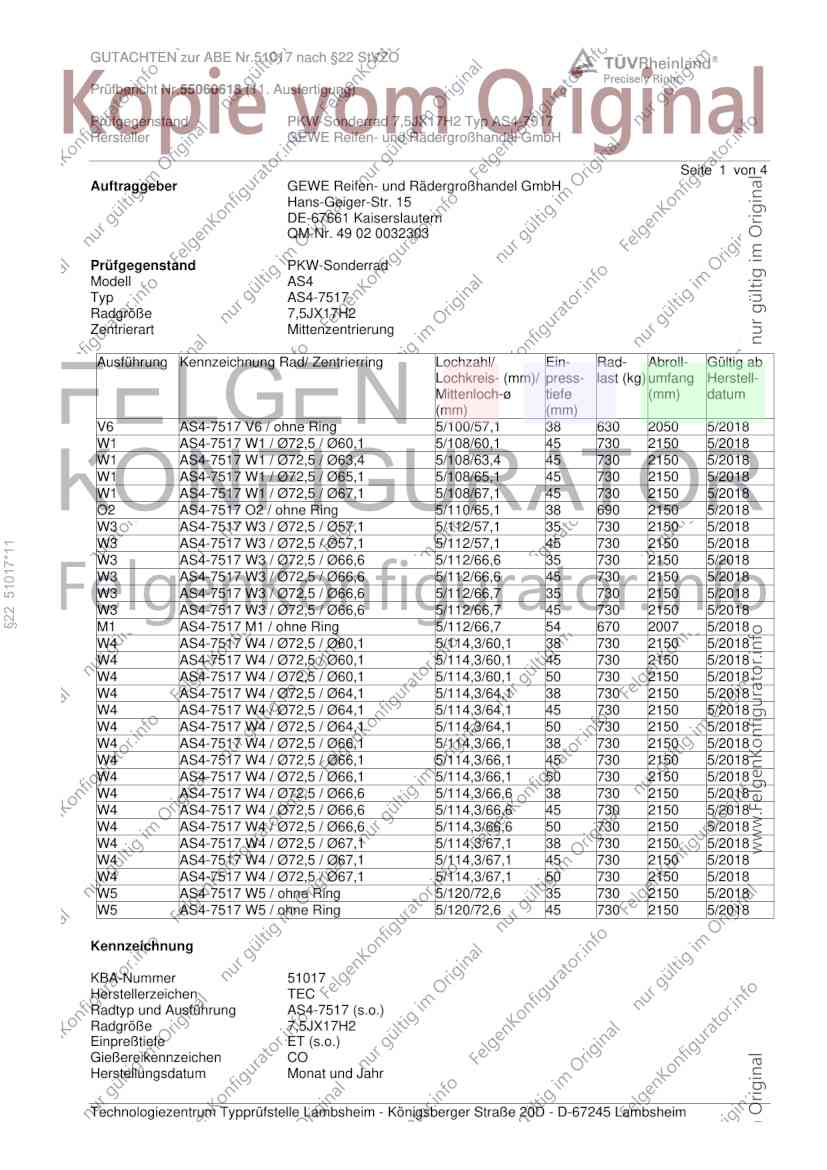

GUTACHTEN zur ABE Nr.51017 nach §22 StVZO
Prüfbericht Nr.55060618 (11. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5JX17H2 Typ AS4-7517
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 1 von 4
Auftraggeber GEWE Reifen- und Rädergroßhandel GmbH
Hans-Geiger-Str. 15
DE-67661 Kaiserslautern
QM-Nr. 49 02 0032303
Prüfgegenstand PKW-Sonderrad
Modell AS4
Typ AS4-7517
Radgröße 7,5JX17H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
Lochkreis- (mm)/ press- last (kg) umfang Herstell-
Mittenloch-ø tiefe (mm) datum
(mm) (mm)
V6 AS4-7517 V6 / ohne Ring 5/100/57,1 38 630 2050 5/2018
W1 AS4-7517 W1 / Ø72,5 / Ø60,1 5/108/60,1 45 730 2150 5/2018
W1 AS4-7517 W1 / Ø72,5 / Ø63,4 5/108/63,4 45 730 2150 5/2018
W1 AS4-7517 W1 / Ø72,5 / Ø65,1 5/108/65,1 45 730 2150 5/2018
W1 AS4-7517 W1 / Ø72,5 / Ø67,1 5/108/67,1 45 730 2150 5/2018
O2 AS4-7517 O2 / ohne Ring 5/110/65,1 38 690 2150 5/2018
W3 AS4-7517 W3 / Ø72,5 / Ø57,1 5/112/57,1 35 730 2150 5/2018
W3 AS4-7517 W3 / Ø72,5 / Ø57,1 5/112/57,1 45 730 2150 5/2018
§22 51017*11
W3 AS4-7517 W3 / Ø72,5 / Ø66,6 5/112/66,6 35 730 2150 5/2018
W3 AS4-7517 W3 / Ø72,5 / Ø66,6 5/112/66,6 45 730 2150 5/2018
W3 AS4-7517 W3 / Ø72,5 / Ø66,6 5/112/66,7 35 730 2150 5/2018
W3 AS4-7517 W3 / Ø72,5 / Ø66,6 5/112/66,7 45 730 2150 5/2018
M1 AS4-7517 M1 / ohne Ring 5/112/66,7 54 670 2007 5/2018
W4 AS4-7517 W4 / Ø72,5 / Ø60,1 5/114,3/60,1 38 730 2150 5/2018
W4 AS4-7517 W4 / Ø72,5 / Ø60,1 5/114,3/60,1 45 730 2150 5/2018
W4 AS4-7517 W4 / Ø72,5 / Ø60,1 5/114,3/60,1 50 730 2150 5/2018
W4 AS4-7517 W4 / Ø72,5 / Ø64,1 5/114,3/64,1 38 730 2150 5/2018
W4 AS4-7517 W4 / Ø72,5 / Ø64,1 5/114,3/64,1 45 730 2150 5/2018
W4 AS4-7517 W4 / Ø72,5 / Ø64,1 5/114,3/64,1 50 730 2150 5/2018
W4 AS4-7517 W4 / Ø72,5 / Ø66,1 5/114,3/66,1 38 730 2150 5/2018
W4 AS4-7517 W4 / Ø72,5 / Ø66,1 5/114,3/66,1 45 730 2150 5/2018
W4 AS4-7517 W4 / Ø72,5 / Ø66,1 5/114,3/66,1 50 730 2150 5/2018
W4 AS4-7517 W4 / Ø72,5 / Ø66,6 5/114,3/66,6 38 730 2150 5/2018
W4 AS4-7517 W4 / Ø72,5 / Ø66,6 5/114,3/66,6 45 730 2150 5/2018
W4 AS4-7517 W4 / Ø72,5 / Ø66,6 5/114,3/66,6 50 730 2150 5/2018
W4 AS4-7517 W4 / Ø72,5 / Ø67,1 5/114,3/67,1 38 730 2150 5/2018
W4 AS4-7517 W4 / Ø72,5 / Ø67,1 5/114,3/67,1 45 730 2150 5/2018
W4 AS4-7517 W4 / Ø72,5 / Ø67,1 5/114,3/67,1 50 730 2150 5/2018
W5 AS4-7517 W5 / ohne Ring 5/120/72,6 35 730 2150 5/2018
W5 AS4-7517 W5 / ohne Ring 5/120/72,6 45 730 2150 5/2018
Kennzeichnung
KBA-Nummer 51017
Herstellerzeichen TEC
Radtyp und Ausführung AS4-7517 (s.o.)
Radgröße 7,5JX17H2
Einpreßtiefe ET (s.o.)
Gießereikennzeichen CO
Herstellungsdatum Monat und Jahr
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51017 nach §22 StVZO
Prüfbericht Nr.55060618 (11. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5JX17H2 Typ AS4-7517
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 2 von 4
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für Kraftfahrzeuge und
ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Ausf Anschluß Ein- Radlast Abroll- Ver- Datum Ort
ühru press (kg) umfang fahr-
ng - tiefe (mm) en
§22 51017*11
(mm)
V6 5/100/57,1 38 630 2050 FE 12/2017 TRM Shah Alam+TRInd Jakarta
W1 5/108 45 730 2150 FE 10/2017+07/2018 TRM Shah Alam+TRInd Jakarta
O2 5/110/65,1 38 690 2150 FE 12/2017 TRInd Jakarta
W3 5/112 35 730 2150 FE 12/2017 TRInd Jakarta
M1 5/112/66,7 54 670 2007 FE 12/2017 TRInd Jakarta
W4 5/114,3 38 730 2150 FE 08/2017+02/2018 TRInd Jakarta+TRM Shah Alam
W4 5/114,3 45 730 2150 FE 12/2017 TRInd Jakarta
W4 5/114,3 50 730 2150 FE 12/2017+02/2018 TRM Shah Alam+TRInd Jakarta
W5 5/120/72,6 35 730 2150 FE 12/2017 TRInd Jakarta
W5 5/120/72,6 45 730 2150 FE 08/2018 TRM Shah Alam
ZnO=Zinkoxydpaste
FE=Farbeindringverfahren
Folgende Testdaten liegen der Impactprüfung zugrunde:
Ausführung Anschluß Ein- Radlast Reifengröße Datum Ort
press- (kg)
tiefe
(mm)
V6 5/100/57,1 38 630 205/40R17 12/2017 TRM Shah Alam
W1 5/108 45 730 205/40R17 06/2018 TRM Shah Alam
W4 5/114 50 730 205/40R17 12/2017 TRInd Jakarta
M1 5/112/66,7 54 670 205/40R17 10/2017 TRInd Jakarta
W5 5/120/72,6 45 730 205/40R17 07/2018 TRM Shah Alam
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51017 nach §22 StVZO
Prüfbericht Nr.55060618 (11. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5JX17H2 Typ AS4-7517
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 3 von 4
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Ausführung Anschluß Ein- Radlast Reifengröße Ver- Datum Ort
press- (kg) fahr-
tiefe en
(mm)
W1 5/108 45 730 285/60R17 FE 07/2018 TRM Shah Alam
W5 5/120/72,6 45 730 285/60R17 FE 07/2018 TRM Shah Alam
ZnO=Zinkoxydpaste
FE=Farbeindringverfahren
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps sind die
folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten Werkstoffes sind
in der Radbeschreibung des Herstellers aufgeführt.
§22 51017*11
Das Gewicht der nicht lackierten Sonderradausführung 108/5-ET45-W1 betrug 9,32 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in TRInd Jakarta (TÜV Rheinland Indonesien) und TRM
Shah Alam (TÜV Rheinland Malaysia) ab Oktober 2017 durchgeführt.
Hinweise zum Sonderrad
Die Festigkeitsprüfungen wurden durch folgende Prüflabore durchgeführt:
TÜV Rheinland Indonesien, Jakarta ab August 2017
TÜV Rheinland Malaysia, Shah Alam ab Dezember 2017
Die Adresse der Fertigungsstätte PT Chemco Harapan Nusantara ist in der Radbeschreibung als auch in dem
Gutachten der 1. Ausfertigung beigefügten Zertifikat mit der Registrier-Nr. 49020160905 hinterlegt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an den in
den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten Bedingungen zu
verwenden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51017 nach §22 StVZO
Prüfbericht Nr.55060618 (11. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5JX17H2 Typ AS4-7517
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 4 von 4
Hinweis
Bei Radausführungen ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU)
2019/2144 gelten (Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU)
2018/858) gilt:
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung der in den Anlagen genannten Rad-
/Reifen-Kombinationen nur zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben sind (z.
B. EU-Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Anlagen
Beschreibung - 20.08.2018
mit Änderung vom 10.04.2023
Radzeichnung 4E317 - 281PM-03 Bla 19.07.2017
mit Änderung vom 23.08.2018
PDF BFM Zusammenstellung Stand 01 20.05.2011
mit Änderung vom 06.12.2013
Befestigungsmittelzeichnung ZSZM-02 25.11.2008
mit Änderung vom 12.02.2009
Zentrierring-Zusammenstellung mit R27 Stand 02 03.06.2011
mit Änderung vom 25.06.2014
§22 51017*11
Verwendungsbereich Anlage 1-30
Zertifikat 49020160905 10.07.2018
Der Prüfbericht umfasst Blatt 1 bis 4.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 25. August 2026
Wagner 00474224.DOCX
