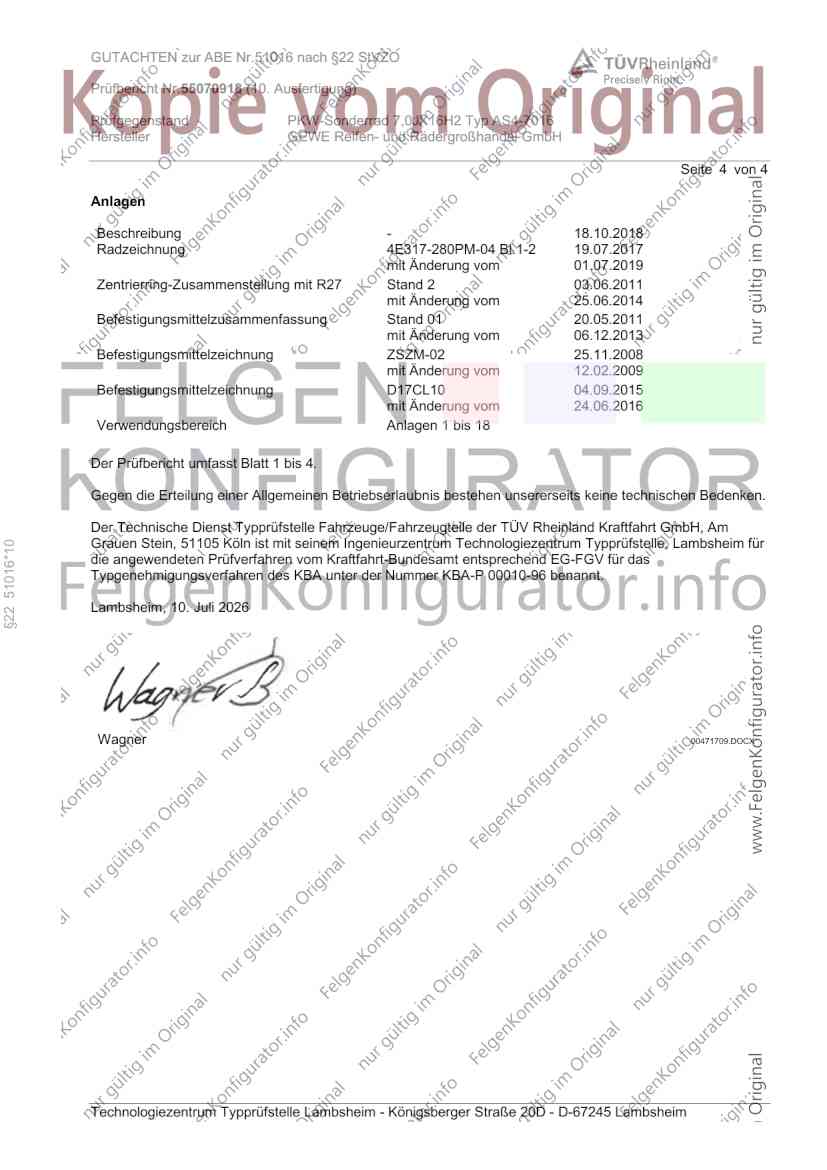

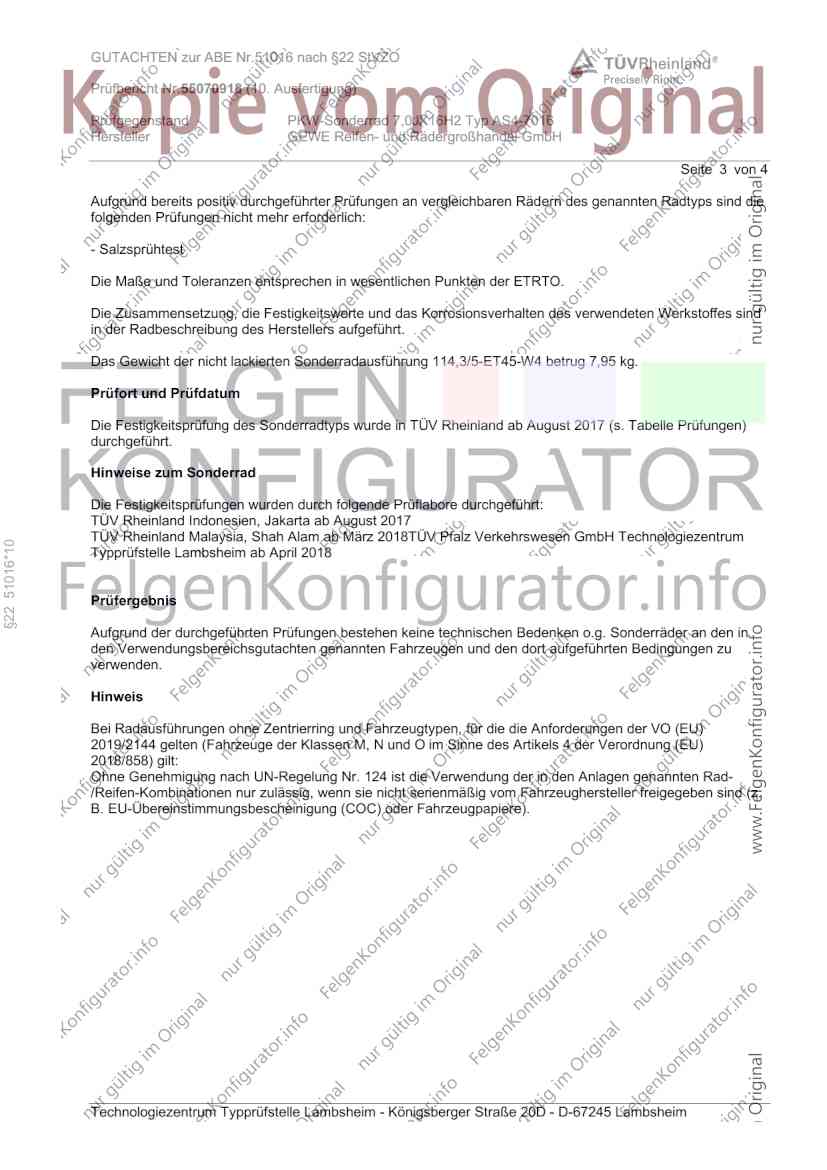

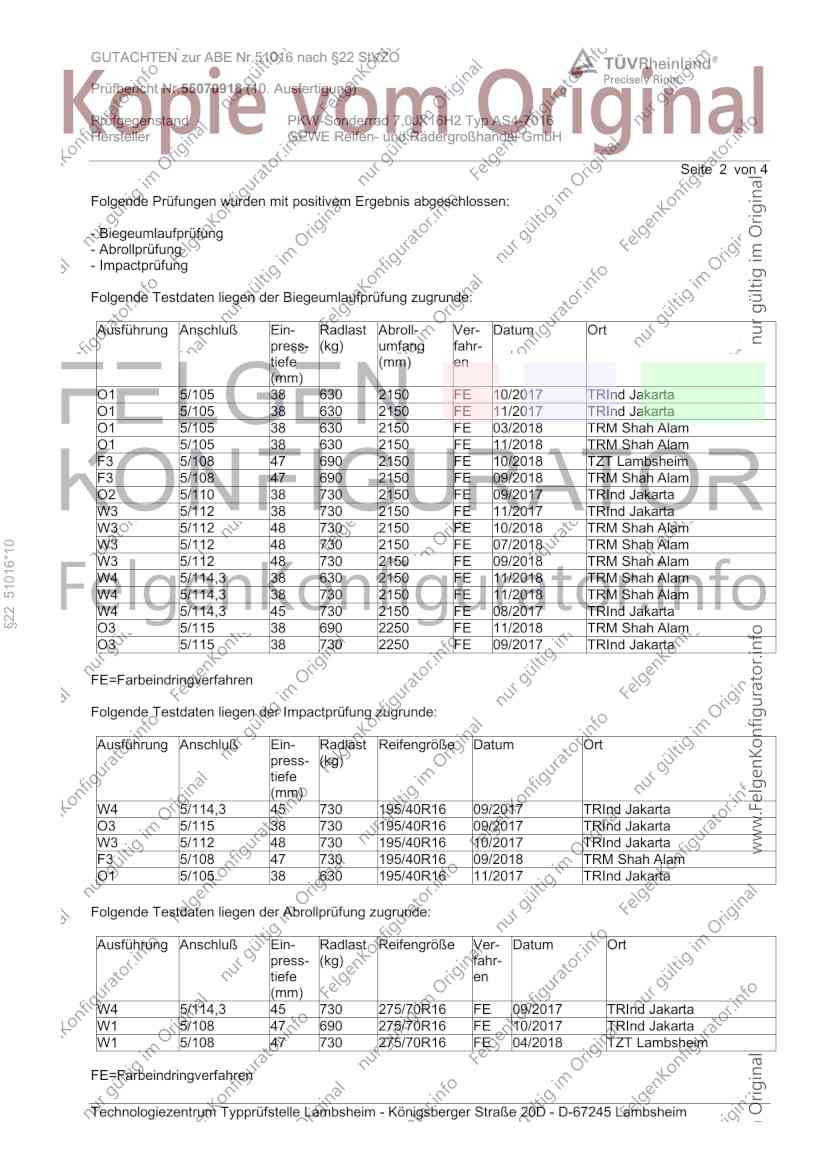

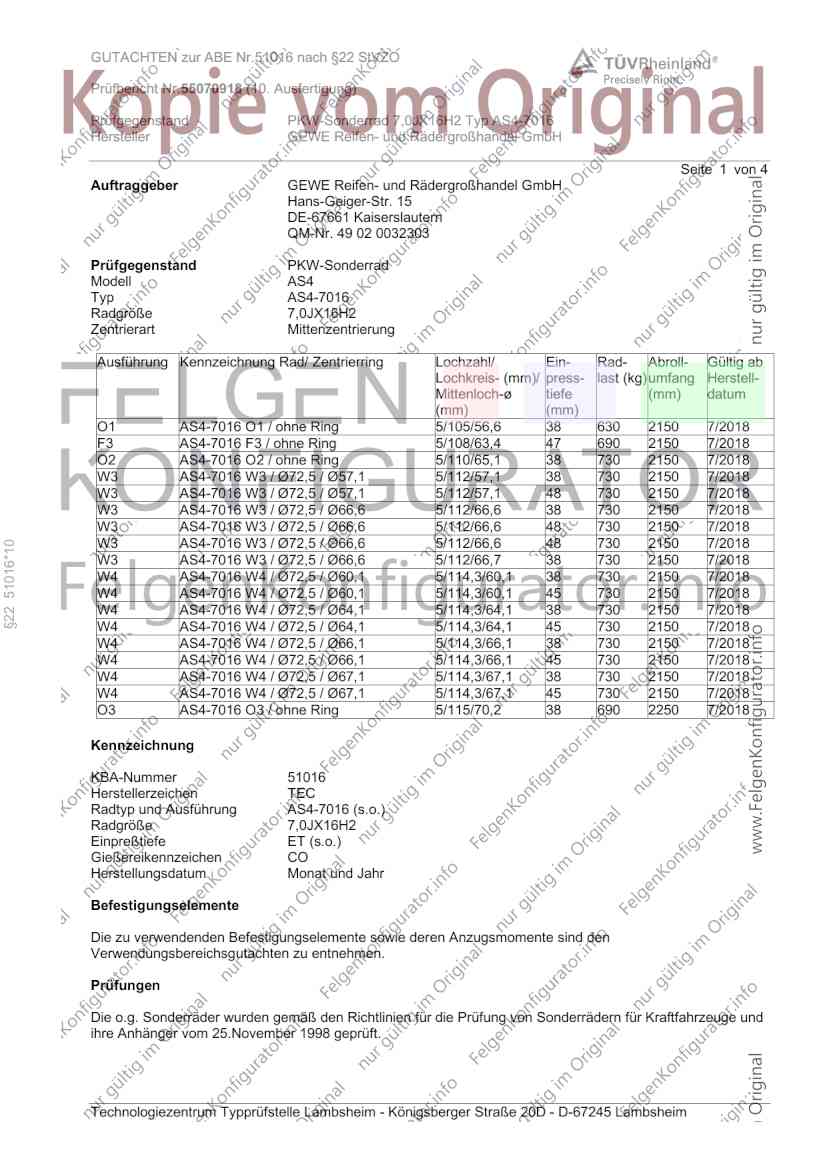

GUTACHTEN zur ABE Nr.51016 nach §22 StVZO
Prüfbericht Nr.55070918 (10. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0JX16H2 Typ AS4-7016
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 1 von 4
Auftraggeber GEWE Reifen- und Rädergroßhandel GmbH
Hans-Geiger-Str. 15
DE-67661 Kaiserslautern
QM-Nr. 49 02 0032303
Prüfgegenstand PKW-Sonderrad
Modell AS4
Typ AS4-7016
Radgröße 7,0JX16H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
Lochkreis- (mm)/ press- last (kg) umfang Herstell-
Mittenloch-ø tiefe (mm) datum
(mm) (mm)
O1 AS4-7016 O1 / ohne Ring 5/105/56,6 38 630 2150 7/2018
F3 AS4-7016 F3 / ohne Ring 5/108/63,4 47 690 2150 7/2018
O2 AS4-7016 O2 / ohne Ring 5/110/65,1 38 730 2150 7/2018
W3 AS4-7016 W3 / Ø72,5 / Ø57,1 5/112/57,1 38 730 2150 7/2018
W3 AS4-7016 W3 / Ø72,5 / Ø57,1 5/112/57,1 48 730 2150 7/2018
W3 AS4-7016 W3 / Ø72,5 / Ø66,6 5/112/66,6 38 730 2150 7/2018
W3 AS4-7016 W3 / Ø72,5 / Ø66,6 5/112/66,6 48 730 2150 7/2018
W3 AS4-7016 W3 / Ø72,5 / Ø66,6 5/112/66,6 48 730 2150 7/2018
§22 51016*10
W3 AS4-7016 W3 / Ø72,5 / Ø66,6 5/112/66,7 38 730 2150 7/2018
W4 AS4-7016 W4 / Ø72,5 / Ø60,1 5/114,3/60,1 38 730 2150 7/2018
W4 AS4-7016 W4 / Ø72,5 / Ø60,1 5/114,3/60,1 45 730 2150 7/2018
W4 AS4-7016 W4 / Ø72,5 / Ø64,1 5/114,3/64,1 38 730 2150 7/2018
W4 AS4-7016 W4 / Ø72,5 / Ø64,1 5/114,3/64,1 45 730 2150 7/2018
W4 AS4-7016 W4 / Ø72,5 / Ø66,1 5/114,3/66,1 38 730 2150 7/2018
W4 AS4-7016 W4 / Ø72,5 / Ø66,1 5/114,3/66,1 45 730 2150 7/2018
W4 AS4-7016 W4 / Ø72,5 / Ø67,1 5/114,3/67,1 38 730 2150 7/2018
W4 AS4-7016 W4 / Ø72,5 / Ø67,1 5/114,3/67,1 45 730 2150 7/2018
O3 AS4-7016 O3 / ohne Ring 5/115/70,2 38 690 2250 7/2018
Kennzeichnung
KBA-Nummer 51016
Herstellerzeichen TEC
Radtyp und Ausführung AS4-7016 (s.o.)
Radgröße 7,0JX16H2
Einpreßtiefe ET (s.o.)
Gießereikennzeichen CO
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für Kraftfahrzeuge und
ihre Anhänger vom 25.November 1998 geprüft.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51016 nach §22 StVZO
Prüfbericht Nr.55070918 (10. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0JX16H2 Typ AS4-7016
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 2 von 4
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Ausführung Anschluß Ein- Radlast Abroll- Ver- Datum Ort
press- (kg) umfang fahr-
tiefe (mm) en
(mm)
O1 5/105 38 630 2150 FE 10/2017 TRInd Jakarta
O1 5/105 38 630 2150 FE 11/2017 TRInd Jakarta
O1 5/105 38 630 2150 FE 03/2018 TRM Shah Alam
O1 5/105 38 630 2150 FE 11/2018 TRM Shah Alam
F3 5/108 47 690 2150 FE 10/2018 TZT Lambsheim
F3 5/108 47 690 2150 FE 09/2018 TRM Shah Alam
O2 5/110 38 730 2150 FE 09/2017 TRInd Jakarta
W3 5/112 38 730 2150 FE 11/2017 TRInd Jakarta
W3 5/112 48 730 2150 FE 10/2018 TRM Shah Alam
W3 5/112 48 730 2150 FE 07/2018 TRM Shah Alam
§22 51016*10
W3 5/112 48 730 2150 FE 09/2018 TRM Shah Alam
W4 5/114,3 38 630 2150 FE 11/2018 TRM Shah Alam
W4 5/114,3 38 730 2150 FE 11/2018 TRM Shah Alam
W4 5/114,3 45 730 2150 FE 08/2017 TRInd Jakarta
O3 5/115 38 690 2250 FE 11/2018 TRM Shah Alam
O3 5/115 38 730 2250 FE 09/2017 TRInd Jakarta
FE=Farbeindringverfahren
Folgende Testdaten liegen der Impactprüfung zugrunde:
Ausführung Anschluß Ein- Radlast Reifengröße Datum Ort
press- (kg)
tiefe
(mm)
W4 5/114,3 45 730 195/40R16 09/2017 TRInd Jakarta
O3 5/115 38 730 195/40R16 09/2017 TRInd Jakarta
W3 5/112 48 730 195/40R16 10/2017 TRInd Jakarta
F3 5/108 47 730 195/40R16 09/2018 TRM Shah Alam
O1 5/105 38 630 195/40R16 11/2017 TRInd Jakarta
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Ausführung Anschluß Ein- Radlast Reifengröße Ver- Datum Ort
press- (kg) fahr-
tiefe en
(mm)
W4 5/114,3 45 730 275/70R16 FE 09/2017 TRInd Jakarta
W1 5/108 47 690 275/70R16 FE 10/2017 TRInd Jakarta
W1 5/108 47 730 275/70R16 FE 04/2018 TZT Lambsheim
FE=Farbeindringverfahren
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51016 nach §22 StVZO
Prüfbericht Nr.55070918 (10. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0JX16H2 Typ AS4-7016
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 3 von 4
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps sind die
folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten Werkstoffes sind
in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht der nicht lackierten Sonderradausführung 114,3/5-ET45-W4 betrug 7,95 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in TÜV Rheinland ab August 2017 (s. Tabelle Prüfungen)
durchgeführt.
Hinweise zum Sonderrad
Die Festigkeitsprüfungen wurden durch folgende Prüflabore durchgeführt:
TÜV Rheinland Indonesien, Jakarta ab August 2017
TÜV Rheinland Malaysia, Shah Alam ab März 2018TÜV Pfalz Verkehrswesen GmbH Technologiezentrum
§22 51016*10
Typprüfstelle Lambsheim ab April 2018
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an den in
den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten Bedingungen zu
verwenden.
Hinweis
Bei Radausführungen ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU)
2019/2144 gelten (Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU)
2018/858) gilt:
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung der in den Anlagen genannten Rad-
/Reifen-Kombinationen nur zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben sind (z.
B. EU-Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51016 nach §22 StVZO
Prüfbericht Nr.55070918 (10. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0JX16H2 Typ AS4-7016
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 4 von 4
Anlagen
Beschreibung - 18.10.2018
Radzeichnung 4E317-280PM-04 Bl.1-2 19.07.2017
mit Änderung vom 01.07.2019
Zentrierring-Zusammenstellung mit R27 Stand 2 03.06.2011
mit Änderung vom 25.06.2014
Befestigungsmittelzusammenfassung Stand 01 20.05.2011
mit Änderung vom 06.12.2013
Befestigungsmittelzeichnung ZSZM-02 25.11.2008
mit Änderung vom 12.02.2009
Befestigungsmittelzeichnung D17CL10 04.09.2015
mit Änderung vom 24.06.2016
Verwendungsbereich Anlagen 1 bis 18
Der Prüfbericht umfasst Blatt 1 bis 4.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
§22 51016*10
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 10. Juli 2026
Wagner 00471709.DOCX
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
