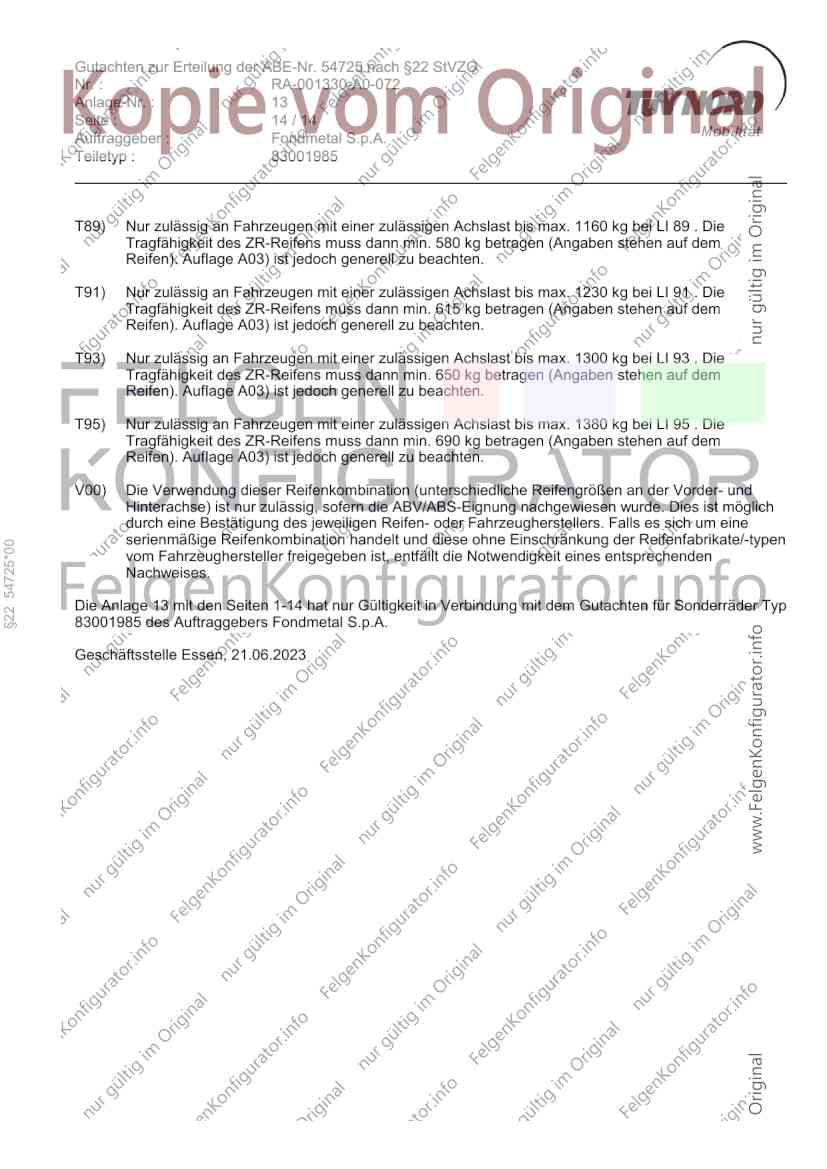

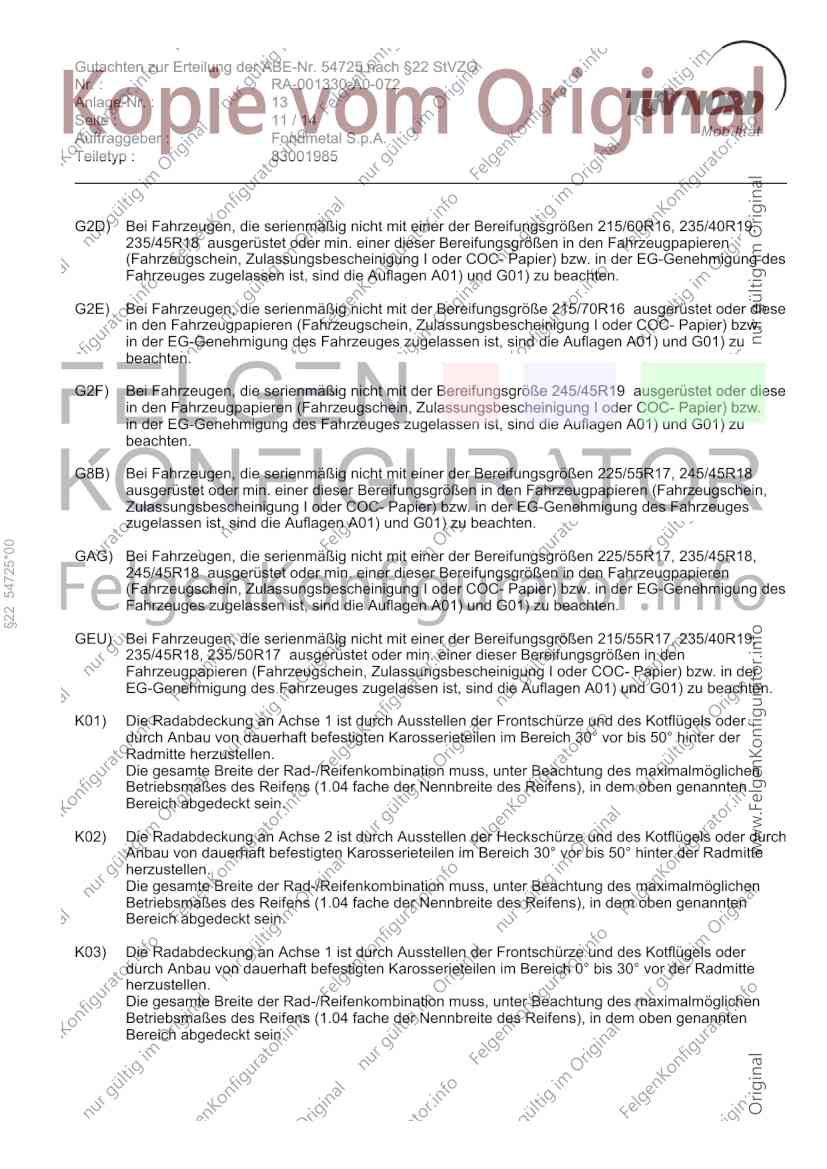

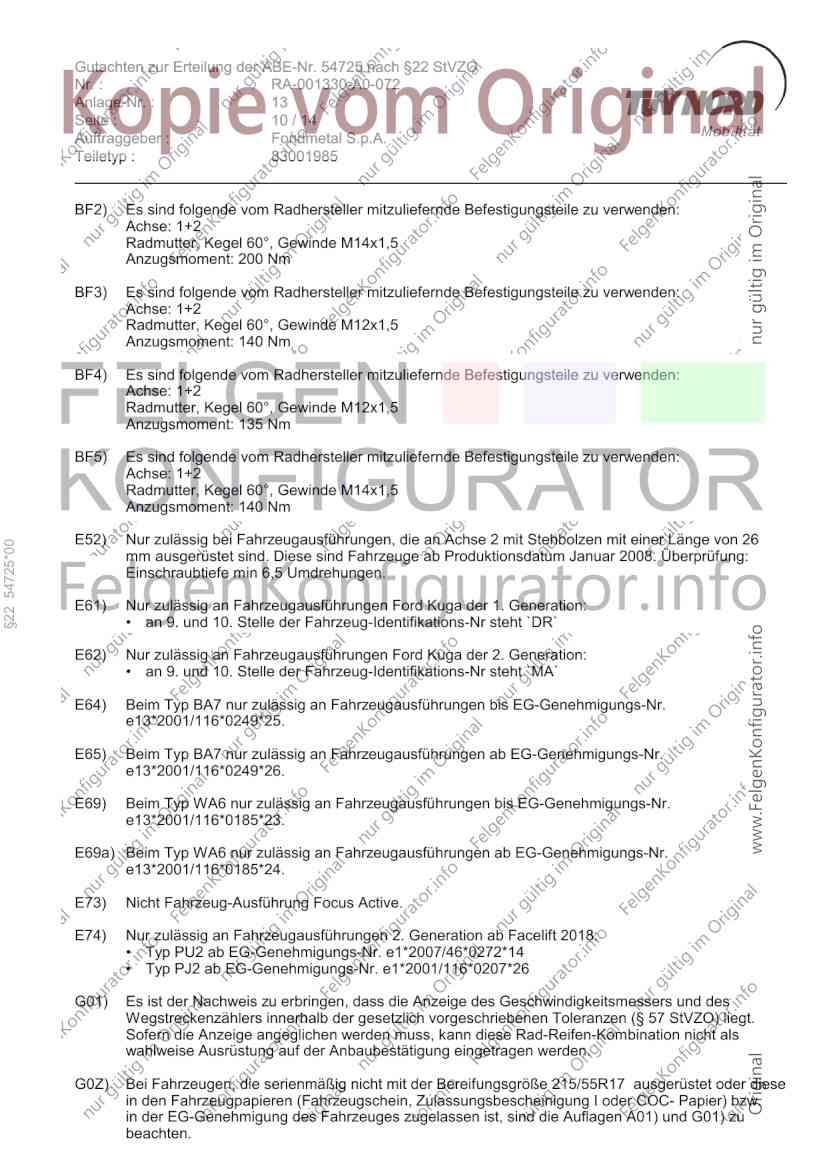

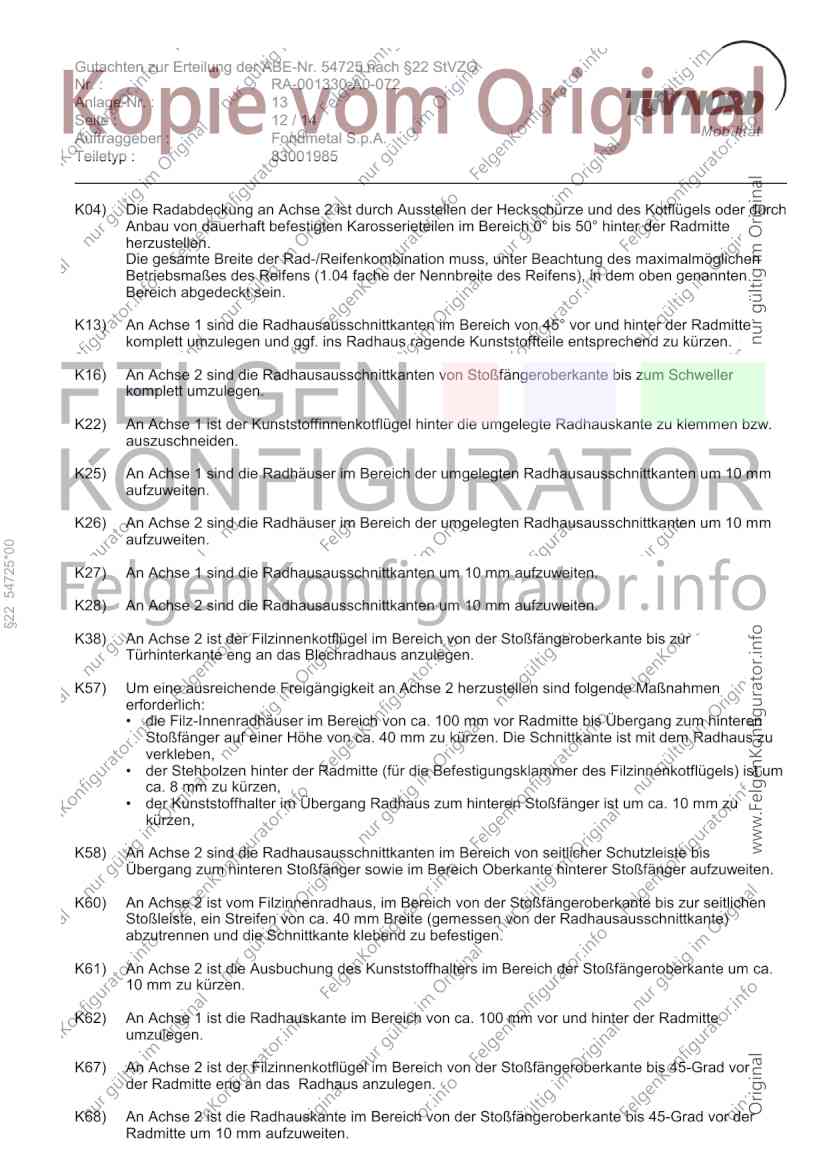

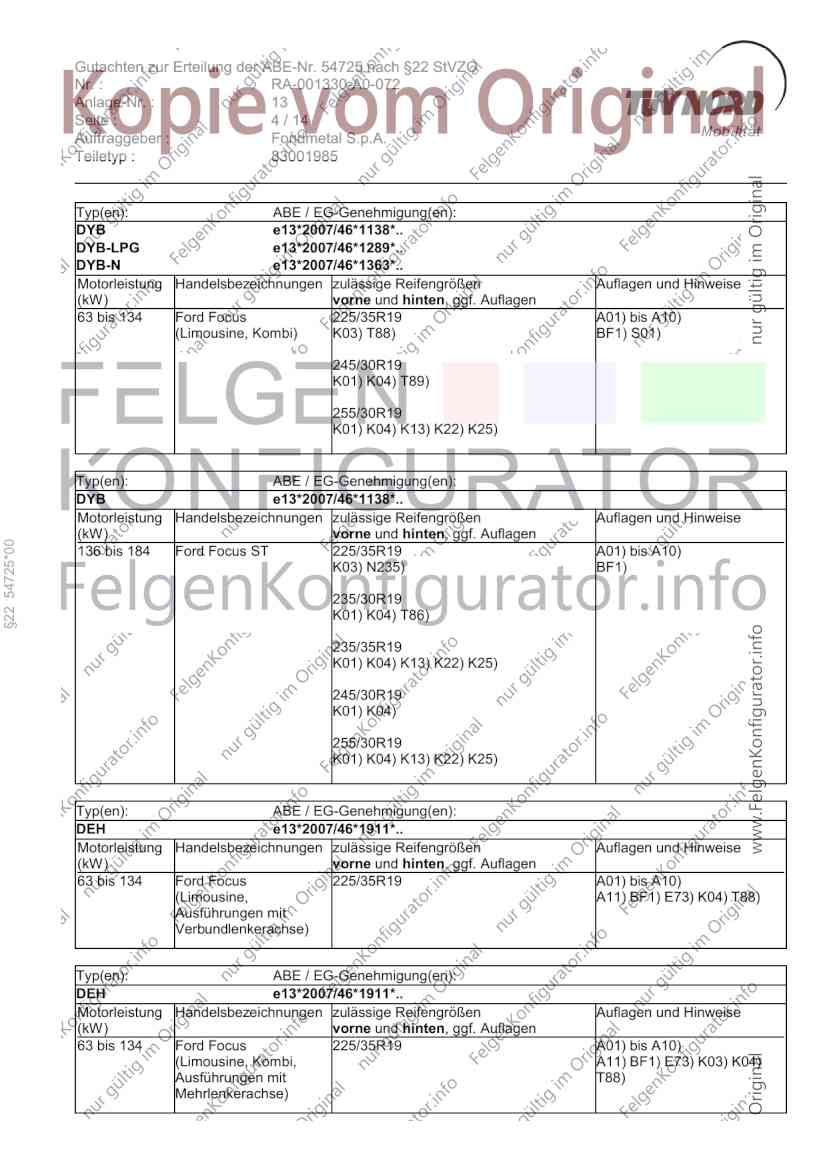

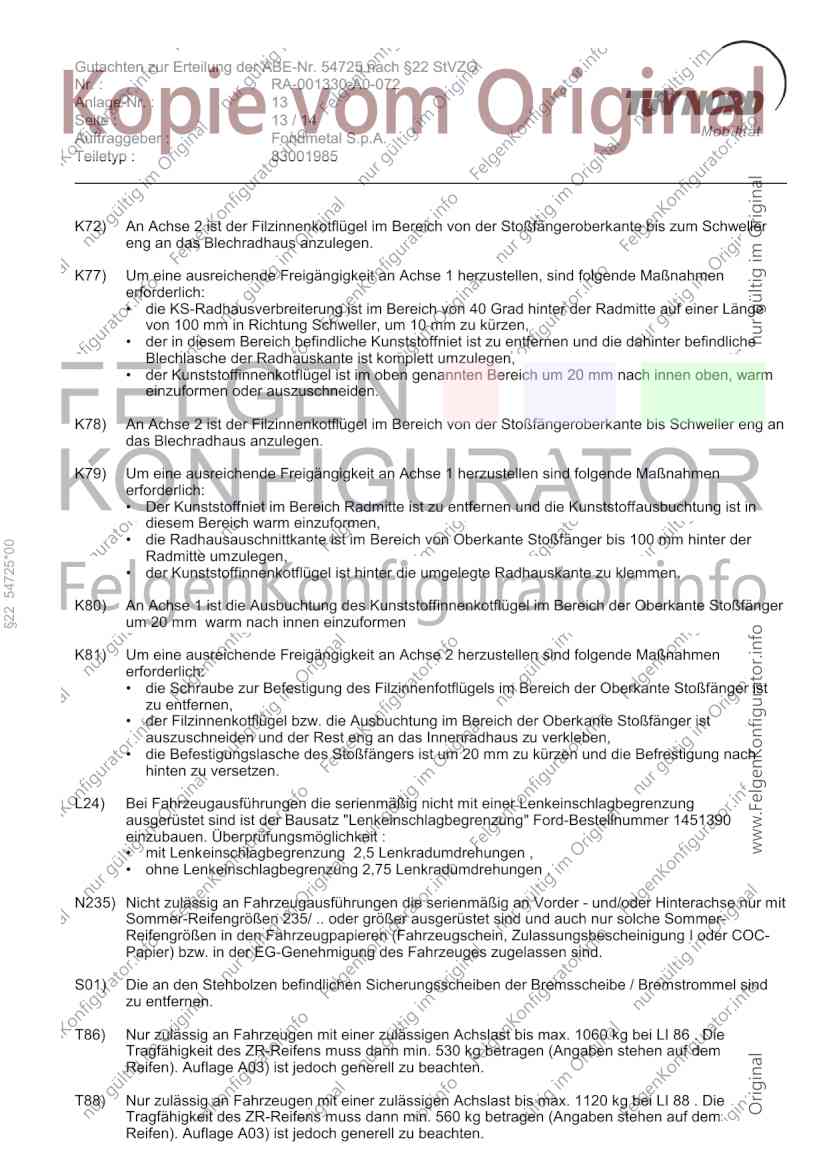

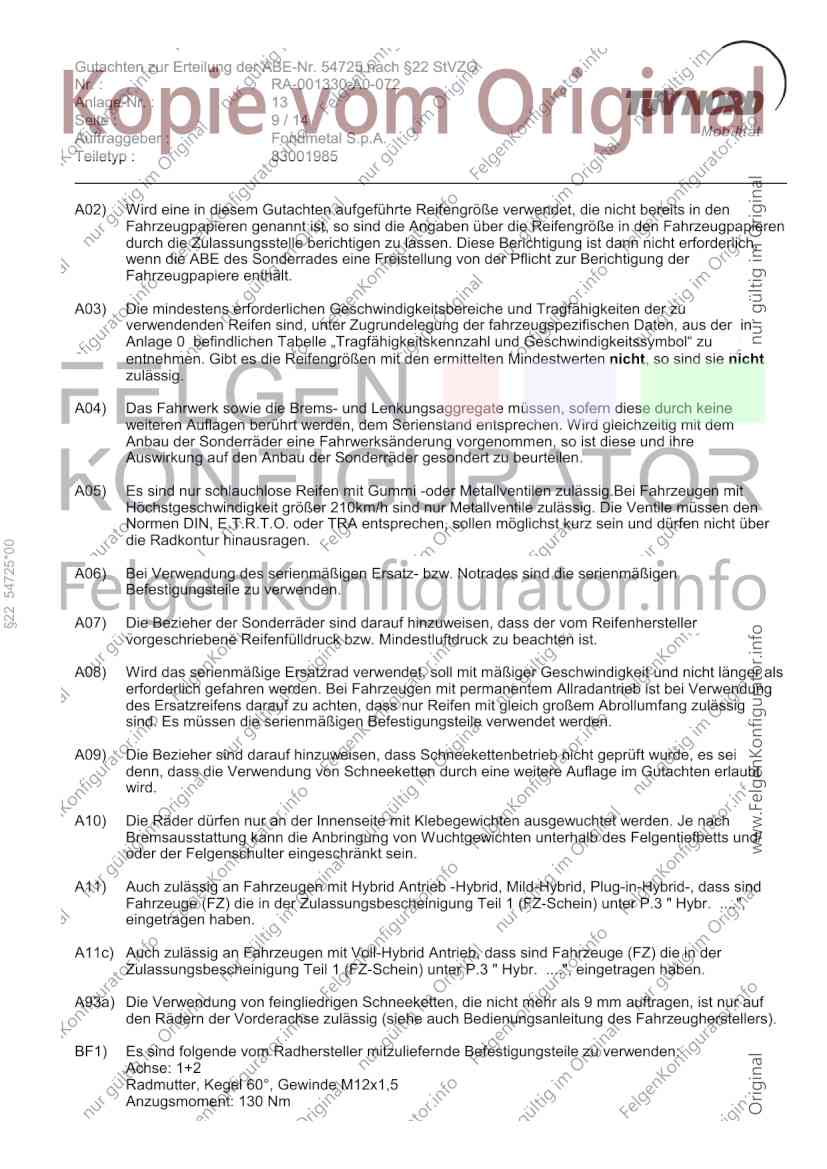

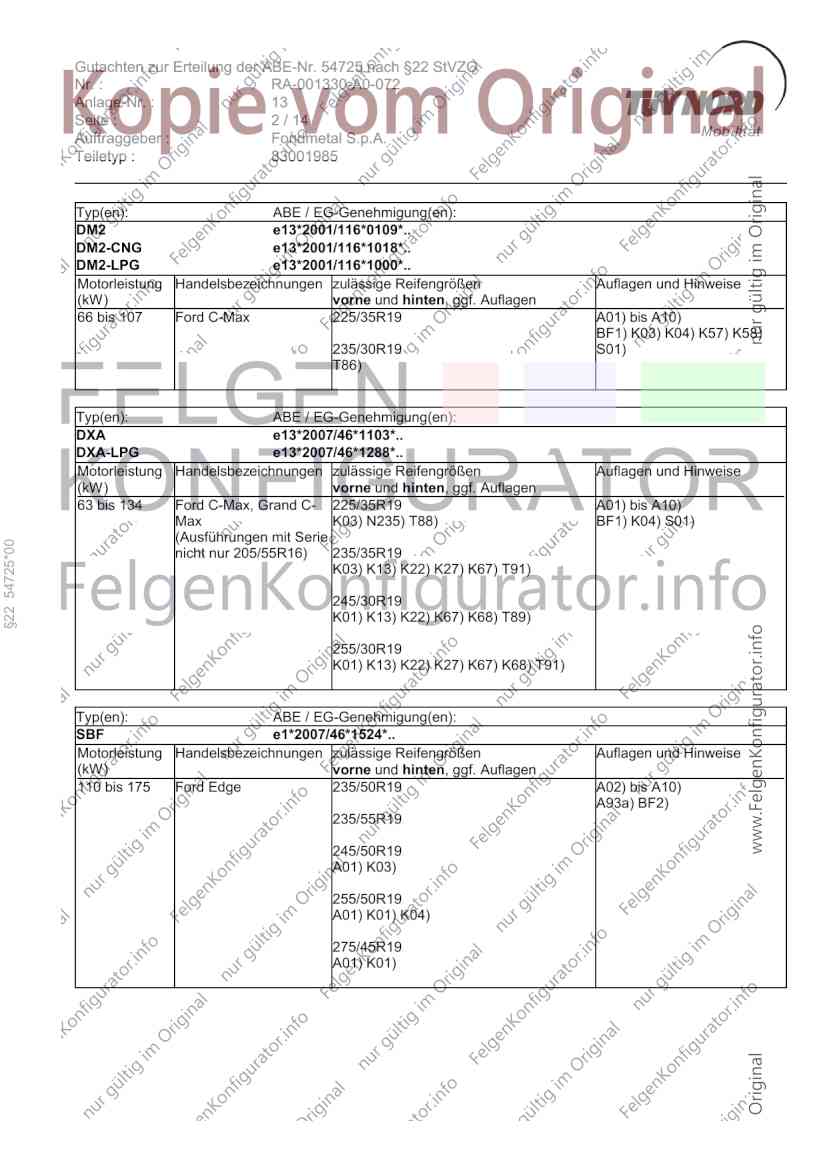

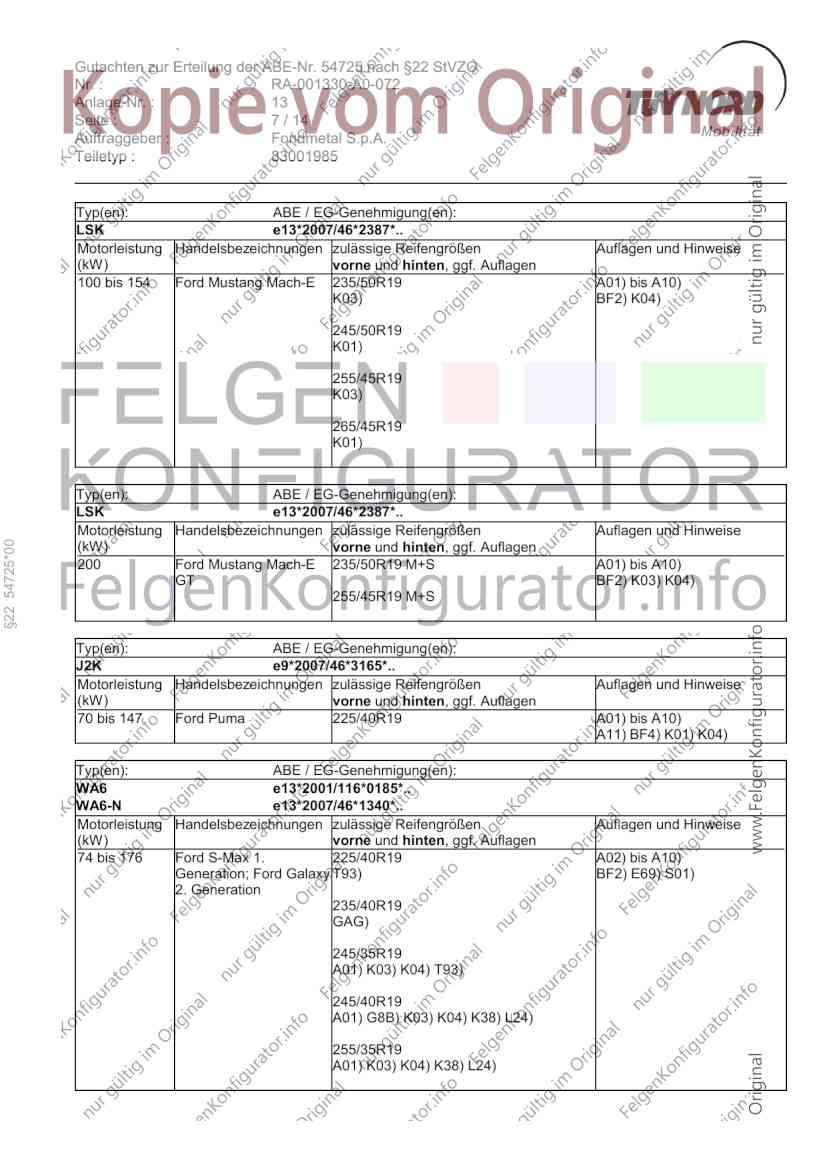

Gutachten zur Erteilung der ABE-Nr. 54725 nach §22 StVZO
Nr. : RA-001330-A0-072
Anlage-Nr. : 13
Seite : 1 / 14
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 83001985
Technische Daten, Kurzfassung
Raddaten
Radtyp: 83001985
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: Fondmetal
Montageposition: Vorder-und Hinterachse
Radausführung: 44 5108R
Radausführungskennz.: L.K. 108R
Radgröße: 8½Jx19H2
Rad-Einpresstiefe: 44 mm
Lochkreisdurchmesser: 108 mm
Lochzahl: 5
Mittenlochdurchmesser: 63,40 mm
§22 54725*00
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: *) 775 kg
Reifenabrollumfang: 2300 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: FORD
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Radmutter, Kegel 60°, Gewinde M12x1,5 130 Nm
BF2 1+2 Radmutter, Kegel 60°, Gewinde M14x1,5 200 Nm
BF3 1+2 Radmutter, Kegel 60°, Gewinde M12x1,5 140 Nm
BF4 1+2 Radmutter, Kegel 60°, Gewinde M12x1,5 135 Nm
BF5 1+2 Radmutter, Kegel 60°, Gewinde M14x1,5 140 Nm
Gutachten zur Erteilung der ABE-Nr. 54725 nach §22 StVZO
Nr. : RA-001330-A0-072
Anlage-Nr. : 13
Seite : 2 / 14
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 83001985
Typ(en): ABE / EG-Genehmigung(en):
D 2 e13*2001/116*0109*..
D 2- e13*2001/116*1018*..
D 2- e13*2001/116*1000*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 107 Ford C-Max 225/35R19 A01) bis A10)
BF1) K03) K04) K57) K58)
235/30R19 S01)
T86)
Typ(en): ABE / EG-Genehmigung(en):
D A e13*2007/46*1103*..
D A- e13*2007/46*1288*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 134 Ford C-Max, Grand C- 225/35R19 A01) bis A10)
Max K03) N235) T88) BF1) K04) S01)
(Ausführungen mit Serie
§22 54725*00
nicht nur 205/55R16) 235/35R19
K03) K13) K22) K27) K67) T91)
245/30R19
K01) K13) K22) K67) K68) T89)
255/30R19
K01) K13) K22) K27) K67) K68) T91)
Typ(en): ABE / EG-Genehmigung(en):
e1*2007/46*1524*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 175 Ford Edge 235/50R19 A02) bis A10)
A93a) BF2)
235/55R19
245/50R19
A01) K03)
255/50R19
A01) K01) K04)
275/45R19
A01) K01)
Gutachten zur Erteilung der ABE-Nr. 54725 nach §22 StVZO
Nr. : RA-001330-A0-072
Anlage-Nr. : 13

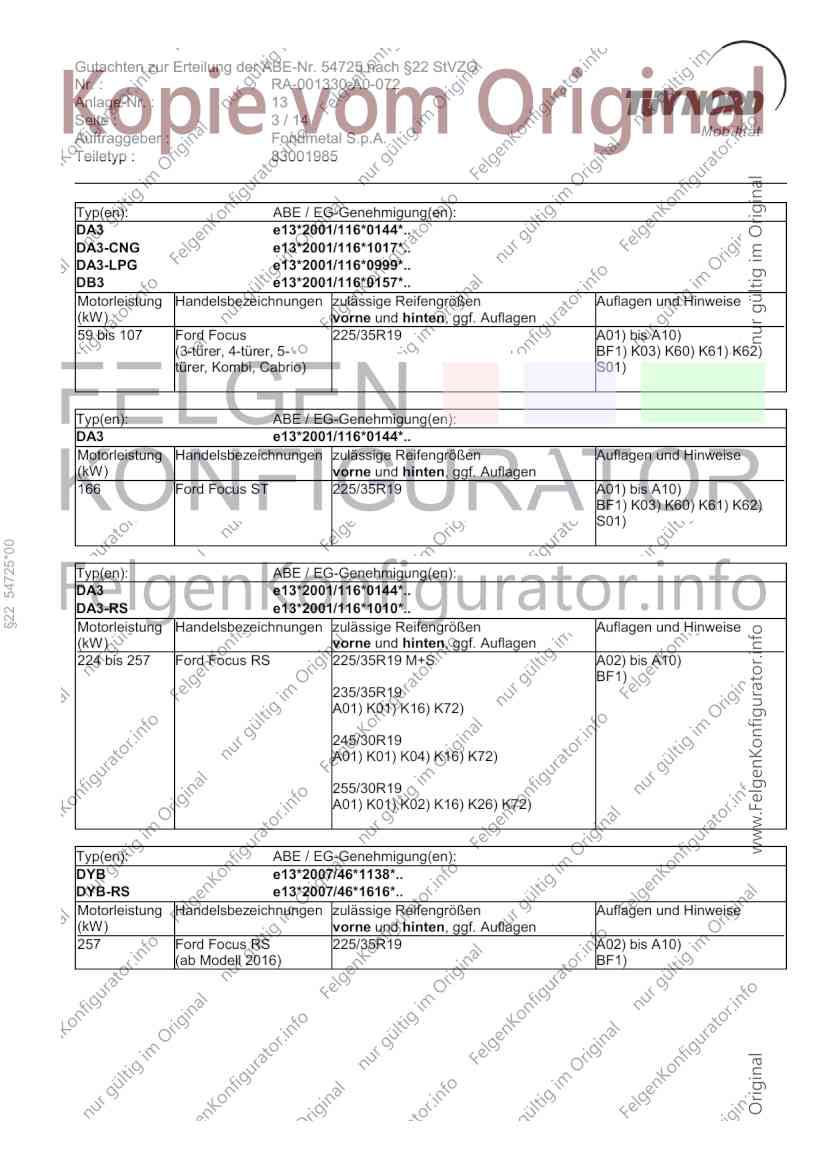

Seite : 3 / 14
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 83001985
Typ(en): ABE / EG-Genehmigung(en):
DA3 e13*2001/116*0144*..
DA3- e13*2001/116*1017*..
DA3- e13*2001/116*0999*..
D 3 e13*2001/116*0157*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
59 bis 107 Ford Focus 225/35R19 A01) bis A10)
(3-türer, 4-türer, 5- BF1) K03) K60) K61) K62)
türer, Kombi, Cabrio) S01)
Typ(en): ABE / EG-Genehmigung(en):
DA3 e13*2001/116*0144*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
166 Ford Focus ST 225/35R19 A01) bis A10)
BF1) K03) K60) K61) K62)
S01)
§22 54725*00
Typ(en): ABE / EG-Genehmigung(en):
DA3 e13*2001/116*0144*..
DA3-R e13*2001/116*1010*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
224 bis 257 Ford Focus RS 225/35R19 M+S A02) bis A10)
BF1)
235/35R19
A01) K01) K16) K72)
245/30R19
A01) K01) K04) K16) K72)
255/30R19
A01) K01) K02) K16) K26) K72)
Typ(en): ABE / EG-Genehmigung(en):
D e13*2007/46*1138*..
D -R e13*2007/46*1616*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
257 Ford Focus RS 225/35R19 A02) bis A10)
(ab Modell 2016) BF1)
Gutachten zur Erteilung der ABE-Nr. 54725 nach §22 StVZO
Nr. : RA-001330-A0-072
Anlage-Nr. : 13
Seite : 4 / 14
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 83001985
Typ(en): ABE / EG-Genehmigung(en):
D e13*2007/46*1138*..
D - e13*2007/46*1289*..
D - e13*2007/46*1363*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 134 Ford Focus 225/35R19 A01) bis A10)
(Limousine, Kombi) K03) T88) BF1) S01)
245/30R19
K01) K04) T89)
255/30R19
K01) K04) K13) K22) K25)
Typ(en): ABE / EG-Genehmigung(en):
D e13*2007/46*1138*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
§22 54725*00
136 bis 184 Ford Focus ST 225/35R19 A01) bis A10)
K03) N235) BF1)
235/30R19
K01) K04) T86)
235/35R19
K01) K04) K13) K22) K25)
245/30R19
K01) K04)
255/30R19
K01) K04) K13) K22) K25)
Typ(en): ABE / EG-Genehmigung(en):
D H e13*2007/46*1911*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 134 Ford Focus 225/35R19 A01) bis A10)
(Limousine, A11) BF1) E73) K04) T88)
Ausführungen mit
Verbundlenkerachse)
Typ(en): ABE / EG-Genehmigung(en):
D H e13*2007/46*1911*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 134 Ford Focus 225/35R19 A01) bis A10)
(Limousine, Kombi, A11) BF1) E73) K03) K04)
Ausführungen mit T88)
Mehrlenkerachse)
Gutachten zur Erteilung der ABE-Nr. 54725 nach §22 StVZO
Nr. : RA-001330-A0-072
Anlage-Nr. : 13

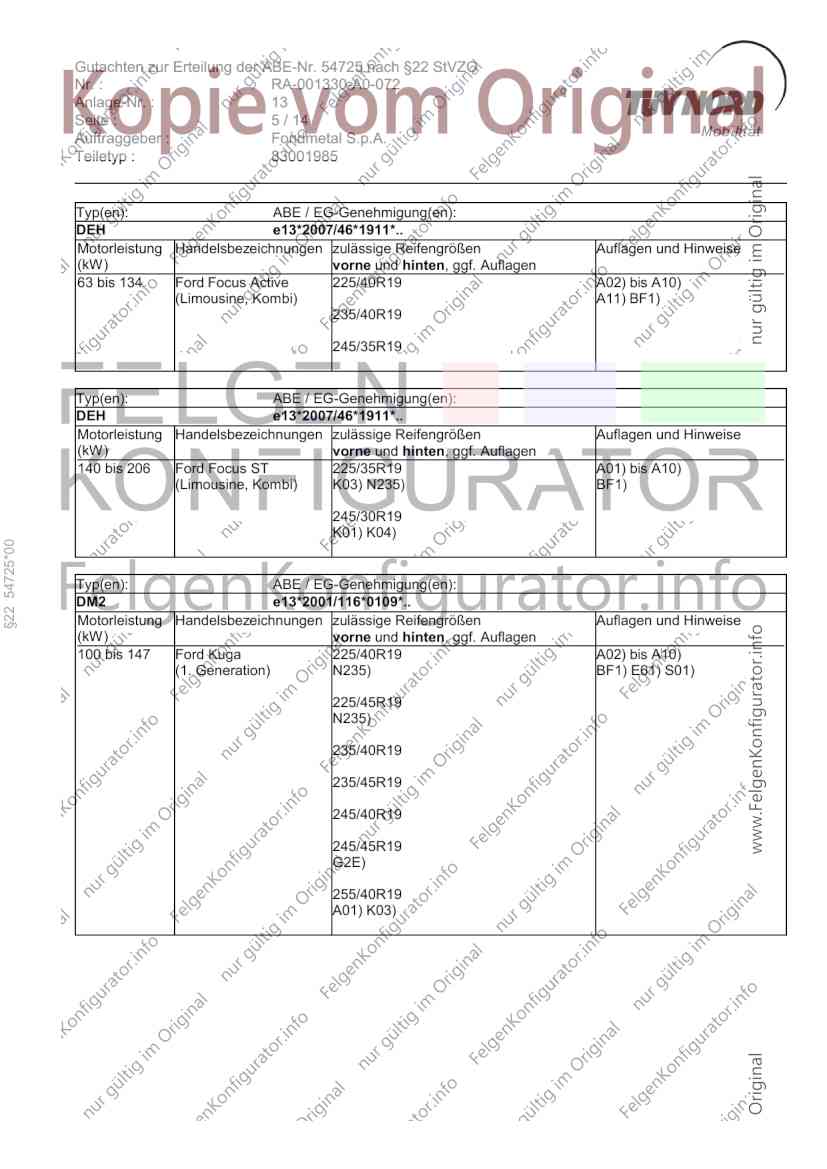

Seite : 5 / 14
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 83001985
Typ(en): ABE / EG-Genehmigung(en):
D H e13*2007/46*1911*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 134 Ford Focus Active 225/40R19 A02) bis A10)
(Limousine, Kombi) A11) BF1)
235/40R19
245/35R19
Typ(en): ABE / EG-Genehmigung(en):
D H e13*2007/46*1911*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
140 bis 206 Ford Focus ST 225/35R19 A01) bis A10)
(Limousine, Kombi) K03) N235) BF1)
245/30R19
K01) K04)
§22 54725*00
Typ(en): ABE / EG-Genehmigung(en):
D 2 e13*2001/116*0109*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 147 Ford Kuga 225/40R19 A02) bis A10)
(1. Generation) N235) BF1) E61) S01)
225/45R19
N235)
235/40R19
235/45R19
245/40R19
245/45R19
G2E)
255/40R19
A01) K03)
Gutachten zur Erteilung der ABE-Nr. 54725 nach §22 StVZO
Nr. : RA-001330-A0-072
Anlage-Nr. : 13

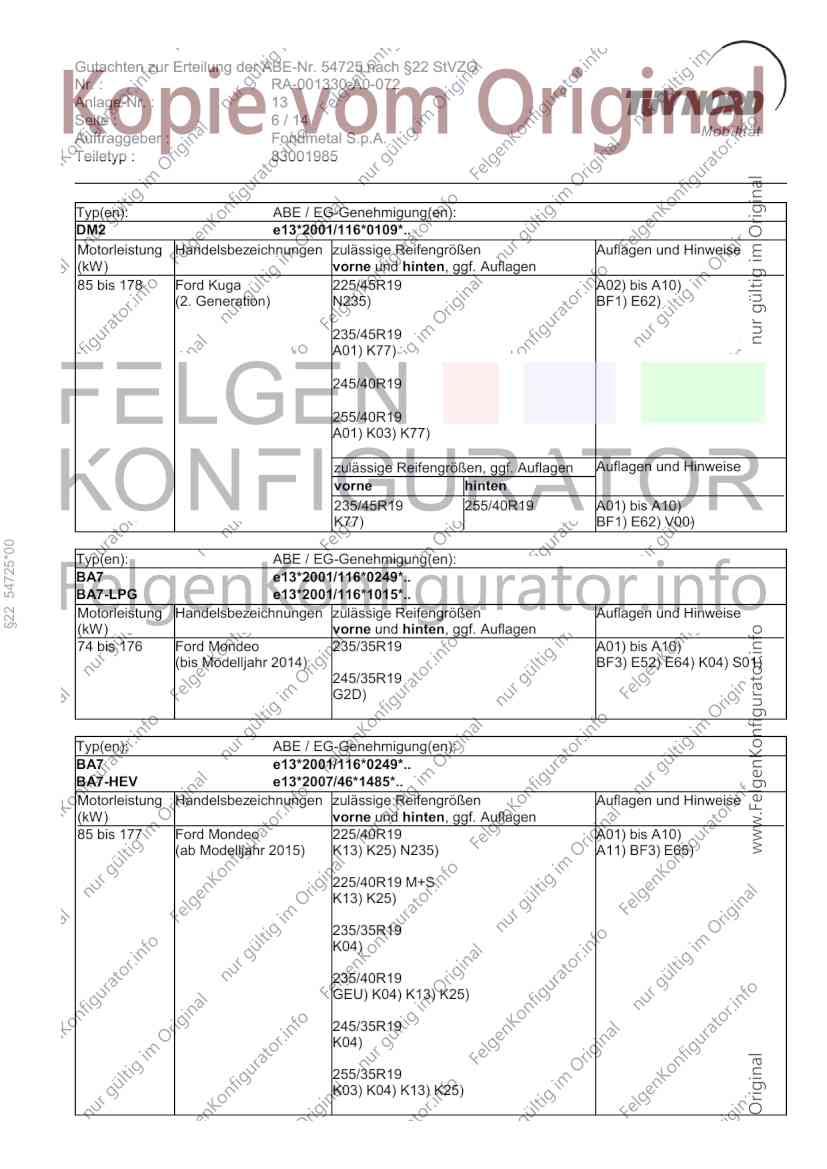

Seite : 6 / 14
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 83001985
Typ(en): ABE / EG-Genehmigung(en):
D 2 e13*2001/116*0109*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 178 Ford Kuga 225/45R19 A02) bis A10)
(2. Generation) N235) BF1) E62)
235/45R19
A01) K77)
245/40R19
255/40R19
A01) K03) K77)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
235/45R19 255/40R19 A01) bis A10)
K77) BF1) E62) V00)
§22 54725*00
Typ(en): ABE / EG-Genehmigung(en):
A7 e13*2001/116*0249*..
A7- e13*2001/116*1015*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
74 bis 176 Ford Mondeo 235/35R19 A01) bis A10)
(bis Modelljahr 2014) BF3) E52) E64) K04) S01)
245/35R19
G2D)
Typ(en): ABE / EG-Genehmigung(en):
A7 e13*2001/116*0249*..
A7-H V e13*2007/46*1485*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 177 Ford Mondeo 225/40R19 A01) bis A10)
(ab Modelljahr 2015) K13) K25) N235) A11) BF3) E65)
225/40R19 M+S
K13) K25)
235/35R19
K04)
235/40R19
GEU) K04) K13) K25)
245/35R19
K04)
255/35R19
K03) K04) K13) K25)
Gutachten zur Erteilung der ABE-Nr. 54725 nach §22 StVZO
Nr. : RA-001330-A0-072
Anlage-Nr. : 13
Seite : 7 / 14
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 83001985
Typ(en): ABE / EG-Genehmigung(en):
K e13*2007/46*2387*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 154 Ford Mustang Mach-E 235/50R19 A01) bis A10)
K03) BF2) K04)
245/50R19
K01)
255/45R19
K03)
265/45R19
K01)
Typ(en): ABE / EG-Genehmigung(en):
K e13*2007/46*2387*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
§22 54725*00
200 Ford Mustang Mach-E 235/50R19 M+S A01) bis A10)
GT BF2) K03) K04)
255/45R19 M+S
Typ(en): ABE / EG-Genehmigung(en):
2K e9*2007/46*3165*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
70 bis 147 Ford Puma 225/40R19 A01) bis A10)
A11) BF4) K01) K04)
Typ(en): ABE / EG-Genehmigung(en):
A6 e13*2001/116*0185*..
A6- e13*2007/46*1340*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
74 bis 176 Ford S-Max 1. 225/40R19 A02) bis A10)
Generation Ford Galaxy T93) BF2) E69) S01)
2. Generation
235/40R19
GAG)
245/35R19
A01) K03) K04) T93)
245/40R19
A01) G8B) K03) K04) K38) L24)
255/35R19
A01) K03) K04) K38) L24)
Gutachten zur Erteilung der ABE-Nr. 54725 nach §22 StVZO
Nr. : RA-001330-A0-072
Anlage-Nr. : 13

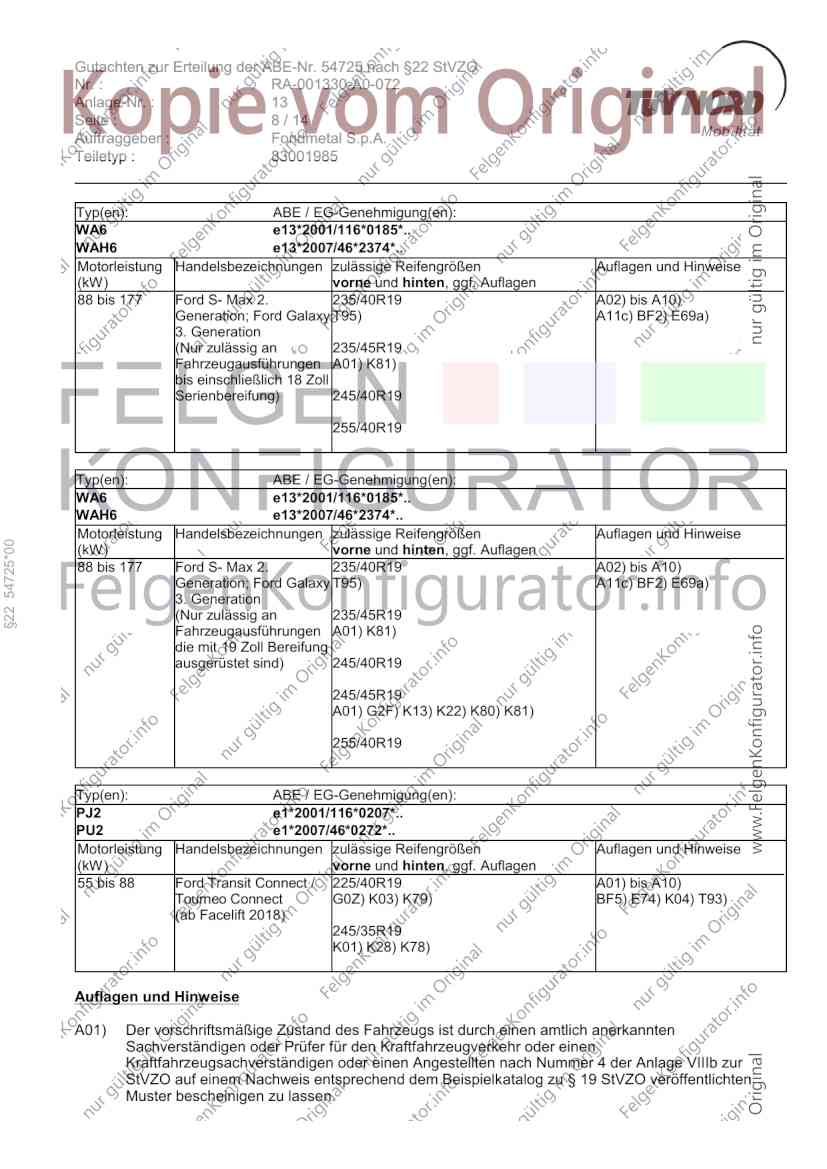

Seite : 8 / 14
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 83001985
Typ(en): ABE / EG-Genehmigung(en):
A6 e13*2001/116*0185*..
AH6 e13*2007/46*2374*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 177 Ford S- Max 2. 235/40R19 A02) bis A10)
Generation Ford Galaxy T95) A11c) BF2) E69a)
3. Generation
(Nur zulässig an 235/45R19
Fahrzeugausführungen A01) K81)
bis einschließlich 18 Zoll
Serienbereifung) 245/40R19
255/40R19
Typ(en): ABE / EG-Genehmigung(en):
A6 e13*2001/116*0185*..
AH6 e13*2007/46*2374*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
§22 54725*00
(kW) vorne und hinten, ggf. Auflagen
88 bis 177 Ford S- Max 2. 235/40R19 A02) bis A10)
Generation Ford Galaxy T95) A11c) BF2) E69a)
3. Generation
(Nur zulässig an 235/45R19
Fahrzeugausführungen A01) K81)
die mit 19 Zoll Bereifung
ausgerüstet sind) 245/40R19
245/45R19
A01) G2F) K13) K22) K80) K81)
255/40R19
Typ(en): ABE / EG-Genehmigung(en):
2 e1*2001/116*0207*..
U2 e1*2007/46*0272*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 88 Ford Transit Connect / 225/40R19 A01) bis A10)
Tourneo Connect G0Z) K03) K79) BF5) E74) K04) T93)
(ab Facelift 2018)
245/35R19
K01) K28) K78)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
Gutachten zur Erteilung der ABE-Nr. 54725 nach §22 StVZO
Nr. : RA-001330-A0-072
Anlage-Nr. : 13
Seite : 9 / 14
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 83001985
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich,
wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der in
Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie nicht
zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht über
die Radkontur hinausragen.
§22 54725*00
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei Verwendung
des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem Abrollumfang zulässig
sind. Es müssen die serienmäßigen Befestigungsteile verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts und/
oder der Felgenschulter eingeschränkt sein.
A11) Auch zulässig an Fahrzeugen mit Hybrid Antrieb -Hybrid, Mild-Hybrid, Plug-in-Hybrid-, dass sind
Fahrzeuge (FZ) die in der Zulassungsbescheinigung Teil 1 (FZ-Schein) unter P.3 Hybr. .... ,
eingetragen haben.
A11c) Auch zulässig an Fahrzeugen mit Voll-Hybrid Antrieb, dass sind Fahrzeuge (FZ) die in der
Zulassungsbescheinigung Teil 1 (FZ-Schein) unter P.3 Hybr. .... , eingetragen haben.
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur auf
den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des Fahrzeugherstellers).
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radmutter, Kegel 60°, Gewinde M12x1,5
Anzugsmoment: 130 Nm
Gutachten zur Erteilung der ABE-Nr. 54725 nach §22 StVZO
Nr. : RA-001330-A0-072
Anlage-Nr. : 13
Seite : 10 / 14
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 83001985
BF2) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radmutter, Kegel 60°, Gewinde M14x1,5
Anzugsmoment: 200 Nm
BF3) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radmutter, Kegel 60°, Gewinde M12x1,5
Anzugsmoment: 140 Nm
BF4) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radmutter, Kegel 60°, Gewinde M12x1,5
Anzugsmoment: 135 Nm
BF5) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radmutter, Kegel 60°, Gewinde M14x1,5
Anzugsmoment: 140 Nm
E52) Nur zulässig bei Fahrzeugausführungen, die an Achse 2 mit Stehbolzen mit einer Länge von 26
§22 54725*00
mm ausgerüstet sind. Diese sind Fahrzeuge ab Produktionsdatum Januar 2008. berprüfung:
Einschraubtiefe min 6,5 Umdrehungen.
E61) Nur zulässig an Fahrzeugausführungen Ford Kuga der 1. Generation:
an 9. und 10. Stelle der Fahrzeug-Identifikations-Nr steht DR
E62) Nur zulässig an Fahrzeugausführungen Ford Kuga der 2. Generation:
an 9. und 10. Stelle der Fahrzeug-Identifikations-Nr steht MA
E64) Beim Typ BA7 nur zulässig an Fahrzeugausführungen bis EG-Genehmigungs-Nr.
e13*2001/116*0249*25.
E65) Beim Typ BA7 nur zulässig an Fahrzeugausführungen ab EG-Genehmigungs-Nr.
e13*2001/116*0249*26.
E69) Beim Typ WA6 nur zulässig an Fahrzeugausführungen bis EG-Genehmigungs-Nr.
e13*2001/116*0185*23.
E69a) Beim Typ WA6 nur zulässig an Fahrzeugausführungen ab EG-Genehmigungs-Nr.
e13*2001/116*0185*24.
E73) Nicht Fahrzeug-Ausführung Focus Active.
E74) Nur zulässig an Fahrzeugausführungen 2. Generation ab Facelift 2018:
Typ PU2 ab EG-Genehmigungs-Nr. e1*2007/46*0272*14
Typ PJ2 ab EG-Genehmigungs-Nr. e1*2001/116*0207*26
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO) liegt.
Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination nicht als
wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
G0Z) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 215/55R17 ausgerüstet oder diese
in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu
beachten.
Gutachten zur Erteilung der ABE-Nr. 54725 nach §22 StVZO
Nr. : RA-001330-A0-072
Anlage-Nr. : 13
Seite : 11 / 14
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 83001985
G2D) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 215/60R16, 235/40R19,
235/45R18 ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
G2E) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 215/70R16 ausgerüstet oder diese
in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu
beachten.
G2F) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 245/45R19 ausgerüstet oder diese
in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu
beachten.
G8B) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 225/55R17, 245/45R18
ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges
zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
§22 54725*00
GAG) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 225/55R17, 235/45R18,
245/45R18 ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
GEU) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 215/55R17, 235/40R19,
235/45R18, 235/50R17 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der
EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der Radmitte
herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der Radmitte
herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
Gutachten zur Erteilung der ABE-Nr. 54725 nach §22 StVZO
Nr. : RA-001330-A0-072
Anlage-Nr. : 13
Seite : 12 / 14
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 83001985
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der Radmitte
herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der Radmitte
komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend zu kürzen.
K16) An Achse 2 sind die Radhausausschnittkanten von Stoßfängeroberkante bis zum Schweller
komplett umzulegen.
K22) An Achse 1 ist der Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu klemmen bzw.
auszuschneiden.
K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um 10 mm
aufzuweiten.
K26) An Achse 2 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um 10 mm
aufzuweiten.
§22 54725*00
K27) An Achse 1 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K38) An Achse 2 ist der Filzinnenkotflügel im Bereich von der Stoßfängeroberkante bis zur
Türhinterkante eng an das Blechradhaus anzulegen.
K57) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende Maßnahmen
erforderlich:
die Filz-Innenradhäuser im Bereich von ca. 100 mm vor Radmitte bis bergang zum hinteren
Stoßfänger auf einer Höhe von ca. 40 mm zu kürzen. Die Schnittkante ist mit dem Radhaus zu
verkleben,
der Stehbolzen hinter der Radmitte (für die Befestigungsklammer des Filzinnenkotflügels) ist um
ca. 8 mm zu kürzen,
der Kunststoffhalter im bergang Radhaus zum hinteren Stoßfänger ist um ca. 10 mm zu
kürzen,
K58) An Achse 2 sind die Radhausausschnittkanten im Bereich von seitlicher Schutzleiste bis
bergang zum hinteren Stoßfänger sowie im Bereich Oberkante hinterer Stoßfänger aufzuweiten.
K60) An Achse 2 ist vom Filzinnenradhaus, im Bereich von der Stoßfängeroberkante bis zur seitlichen
Stoßleiste, ein Streifen von ca. 40 mm Breite (gemessen von der Radhausausschnittkante)
abzutrennen und die Schnittkante klebend zu befestigen.
K61) An Achse 2 ist die Ausbuchung des Kunststoffhalters im Bereich der Stoßfängeroberkante um ca.
10 mm zu kürzen.
K62) An Achse 1 ist die Radhauskante im Bereich von ca. 100 mm vor und hinter der Radmitte
umzulegen.
K67) An Achse 2 ist der Filzinnenkotflügel im Bereich von der Stoßfängeroberkante bis 45-Grad vor
der Radmitte eng an das Radhaus anzulegen.
K68) An Achse 2 ist die Radhauskante im Bereich von der Stoßfängeroberkante bis 45-Grad vor der
Radmitte um 10 mm aufzuweiten.
Gutachten zur Erteilung der ABE-Nr. 54725 nach §22 StVZO
Nr. : RA-001330-A0-072
Anlage-Nr. : 13
Seite : 13 / 14
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 83001985
K72) An Achse 2 ist der Filzinnenkotflügel im Bereich von der Stoßfängeroberkante bis zum Schweller
eng an das Blechradhaus anzulegen.
K77) Um eine ausreichende Freigängigkeit an Achse 1 herzustellen, sind folgende Maßnahmen
erforderlich:
die KS-Radhausverbreiterung ist im Bereich von 40 Grad hinter der Radmitte auf einer Länge
von 100 mm in Richtung Schweller, um 10 mm zu kürzen,
der in diesem Bereich befindliche Kunststoffniet ist zu entfernen und die dahinter befindliche
Blechlasche der Radhauskante ist komplett umzulegen,
der Kunststoffinnenkotflügel ist im oben genannten Bereich um 20 mm nach innen oben, warm
einzuformen oder auszuschneiden.
K78) An Achse 2 ist der Filzinnenkotflügel im Bereich von der Stoßfängeroberkante bis Schweller eng an
das Blechradhaus anzulegen.
K79) Um eine ausreichende Freigängigkeit an Achse 1 herzustellen sind folgende Maßnahmen
erforderlich:
Der Kunststoffniet im Bereich Radmitte ist zu entfernen und die Kunststoffausbuchtung ist in
diesem Bereich warm einzuformen,
die Radhausauschnittkante ist im Bereich von Oberkante Stoßfänger bis 100 mm hinter der
§22 54725*00
Radmitte umzulegen,
der Kunststoffinnenkotflügel ist hinter die umgelegte Radhauskante zu klemmen.
K80) An Achse 1 ist die Ausbuchtung des Kunststoffinnenkotflügel im Bereich der Oberkante Stoßfänger
um 20 mm warm nach innen einzuformen
K81) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende Maßnahmen
erforderlich:
die Schraube zur Befestigung des Filzinnenfotflügels im Bereich der Oberkante Stoßfänger ist
zu entfernen,
der Filzinnenkotflügel bzw. die Ausbuchtung im Bereich der Oberkante Stoßfänger ist
auszuschneiden und der Rest eng an das Innenradhaus zu verkleben,
die Befestigungslasche des Stoßfängers ist um 20 mm zu kürzen und die Befrestigung nach
hinten zu versetzen.
L24) Bei Fahrzeugausführungen die serienmäßig nicht mit einer Lenkeinschlagbegrenzung
ausgerüstet sind ist der Bausatz Lenkeinschlagbegrenzung Ford-Bestellnummer 1451390
einzubauen. berprüfungsmöglichkeit :
mit Lenkeinschlagbegrenzung 2,5 Lenkradumdrehungen ,
ohne Lenkeinschlagbegrenzung 2,75 Lenkradumdrehungen .
N235) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse nur mit
Sommer-Reifengrößen 235/ .. oder größer ausgerüstet sind und auch nur solche Sommer-
Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
S01) Die an den Stehbolzen befindlichen Sicherungsscheiben der Bremsscheibe / Bremstrommel sind
zu entfernen.
T86) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1060 kg bei LI 86 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 530 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T88) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1120 kg bei LI 88 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 560 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
Gutachten zur Erteilung der ABE-Nr. 54725 nach §22 StVZO
Nr. : RA-001330-A0-072
Anlage-Nr. : 13
Seite : 14 / 14
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 83001985
T89) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1160 kg bei LI 89 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 580 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T91) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1230 kg bei LI 91 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 615 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T93) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1300 kg bei LI 93 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 650 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T95) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1380 kg bei LI 95 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 690 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder- und
Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde. Dies ist möglich
durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers. Falls es sich um eine
serienmäßige Reifenkombination handelt und diese ohne Einschränkung der Reifenfabrikate/-typen
§22 54725*00
vom Fahrzeughersteller freigegeben ist, entfällt die Notwendigkeit eines entsprechenden
Nachweises.
Die Anlage 13 mit den Seiten 1-14 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder Typ
83001985 des Auftraggebers Fondmetal S.p.A.
Geschäftsstelle Essen, 21.06.2023
