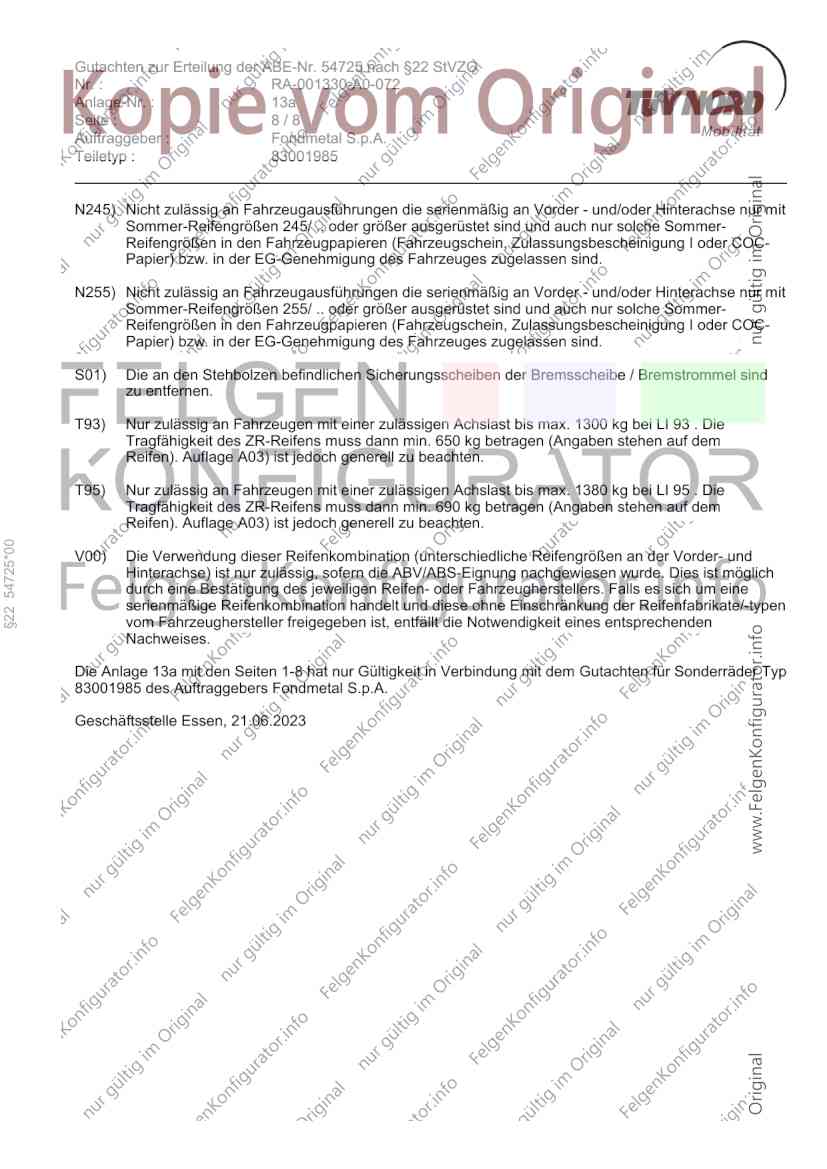

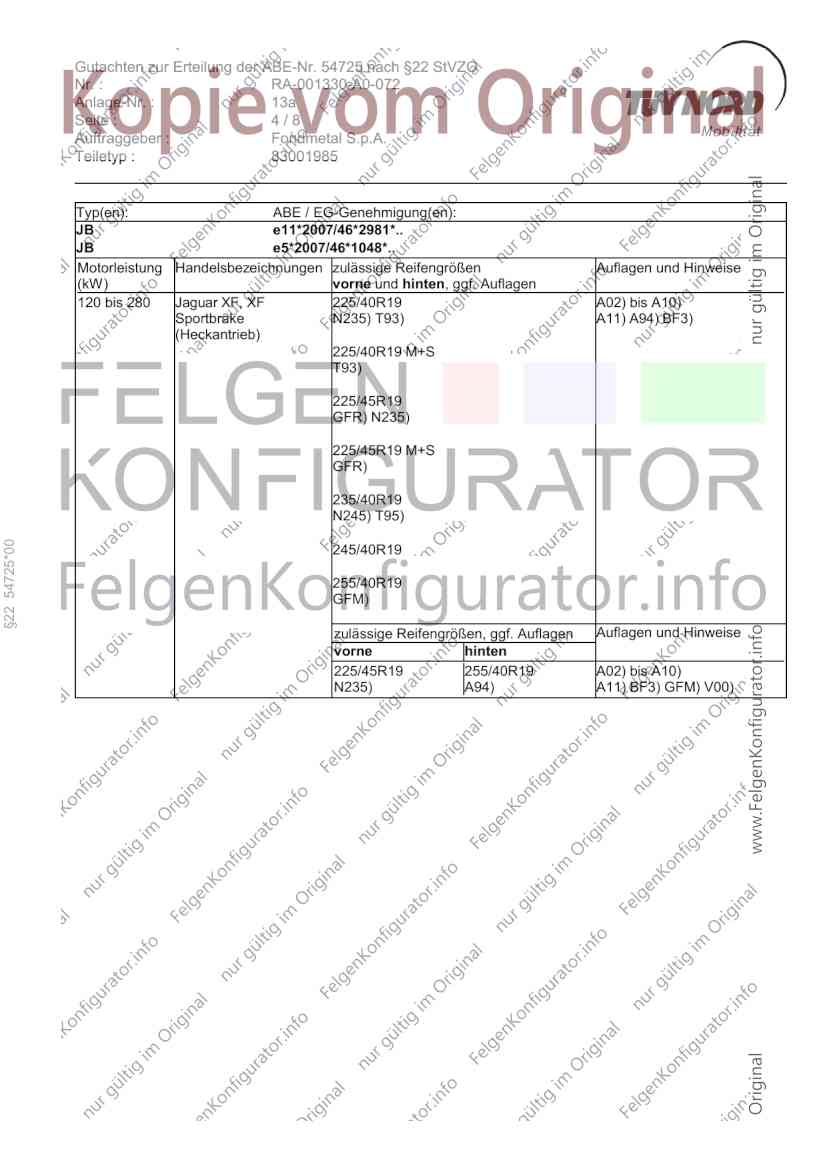

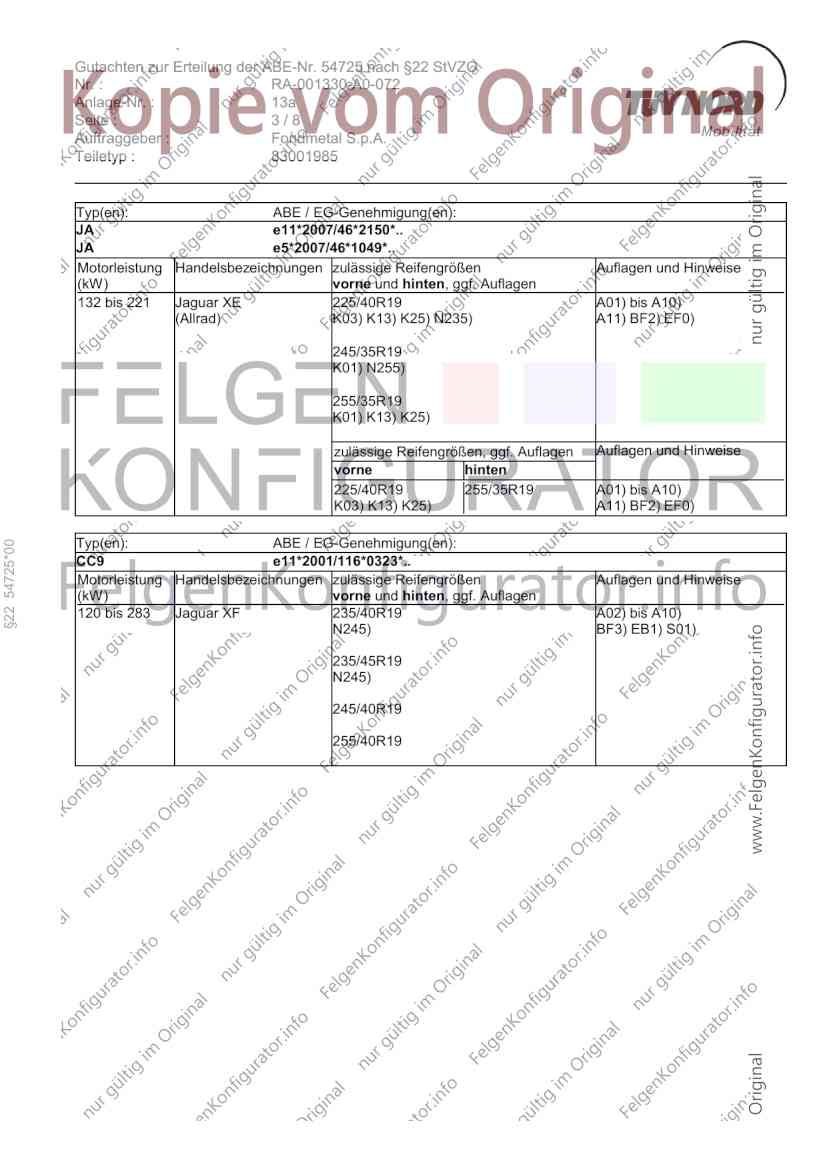

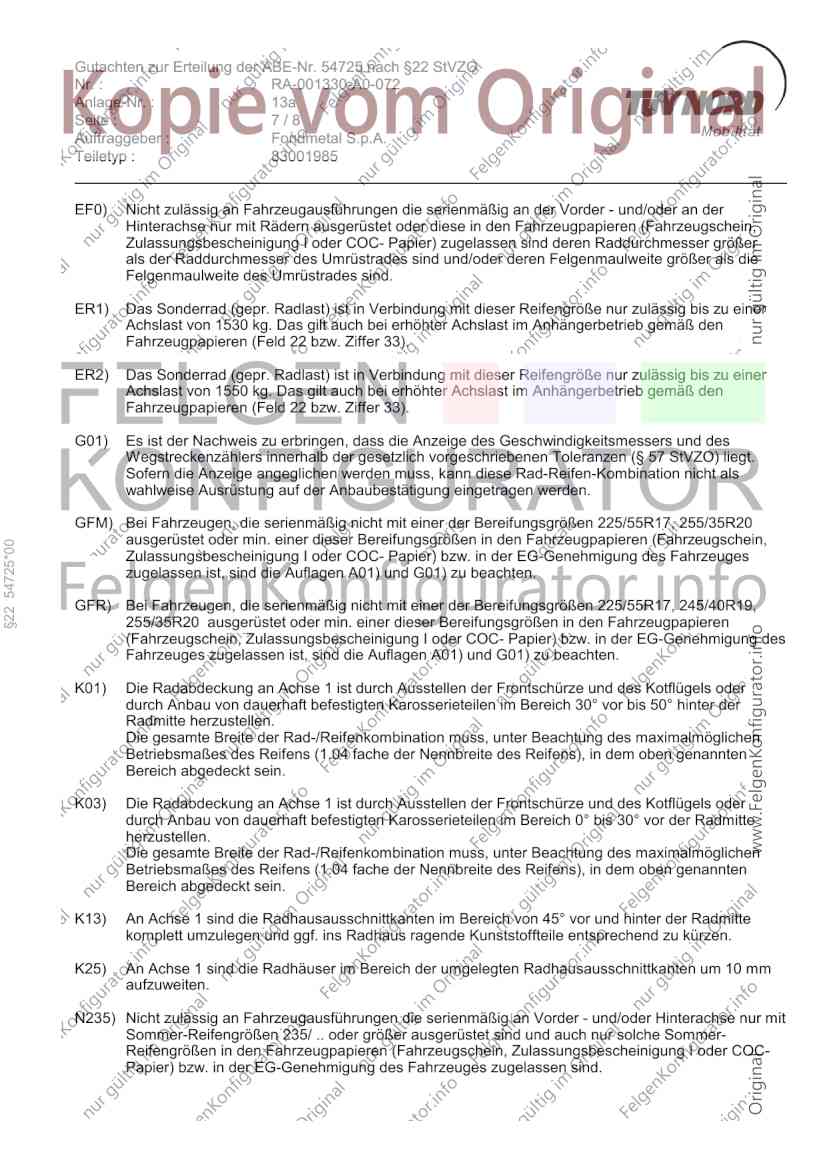

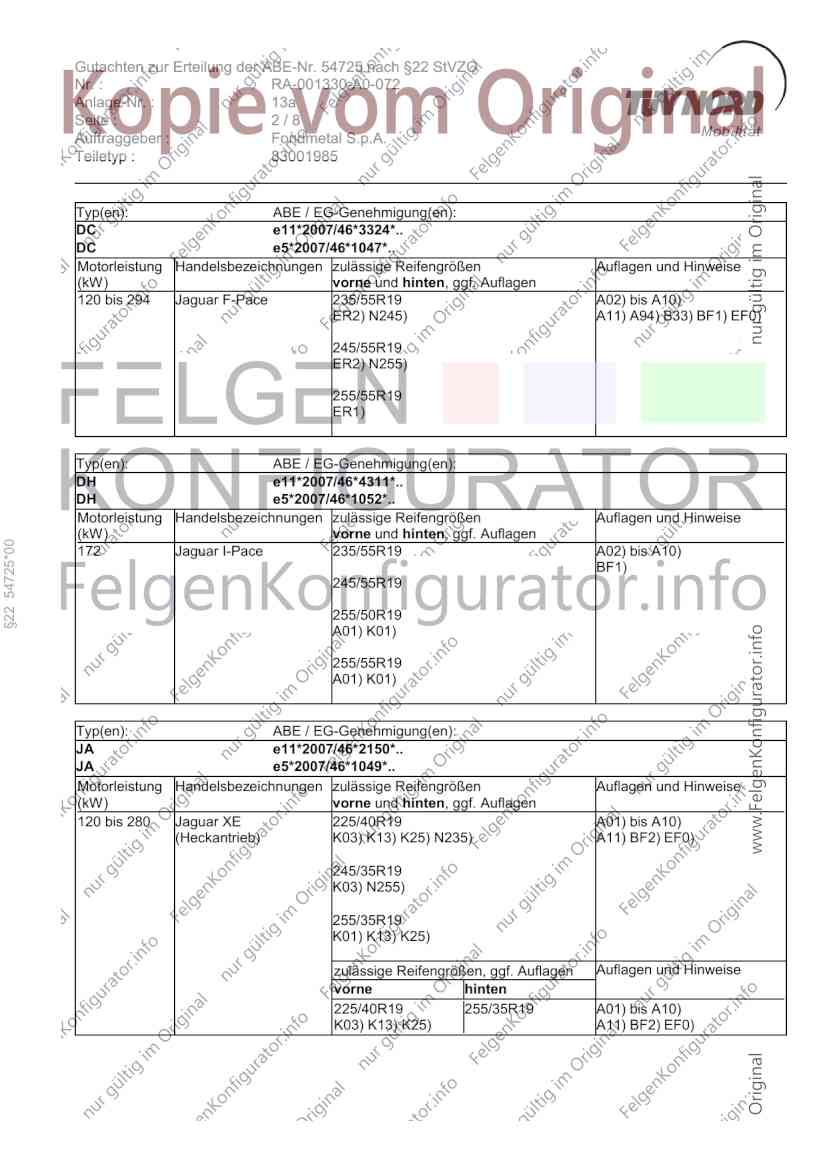

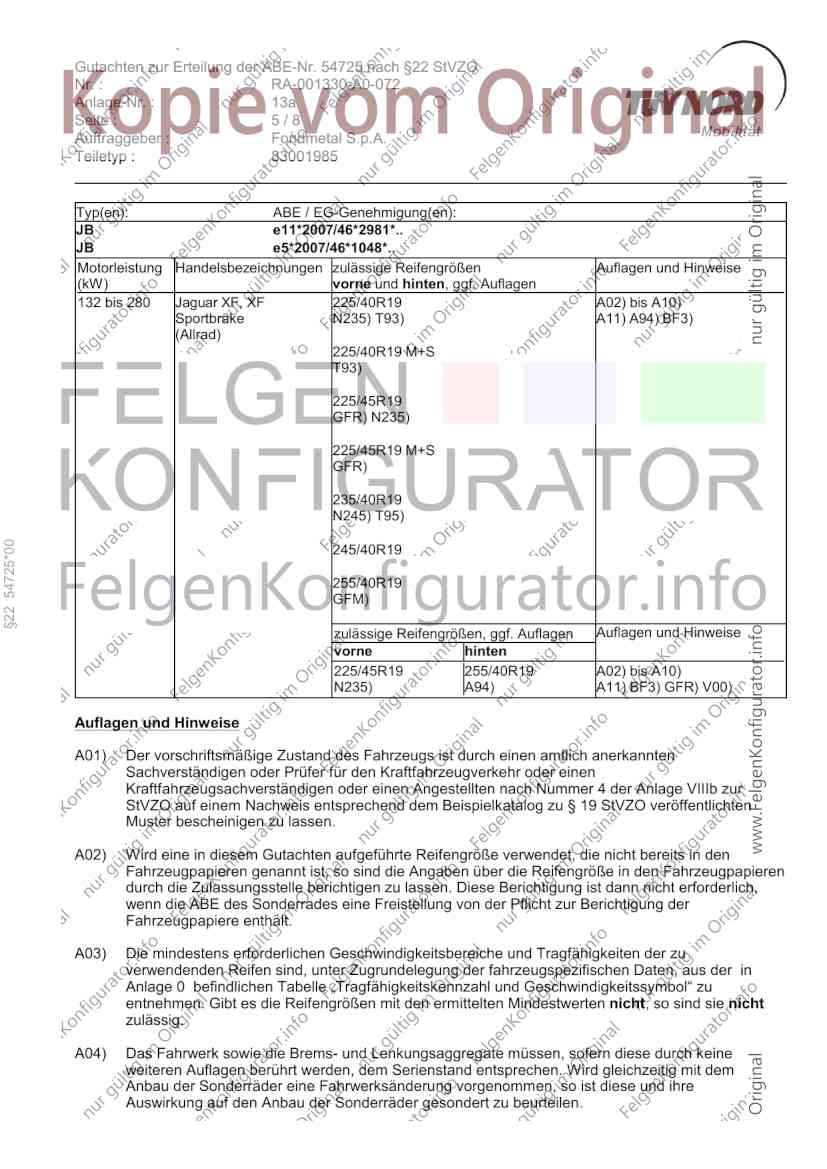

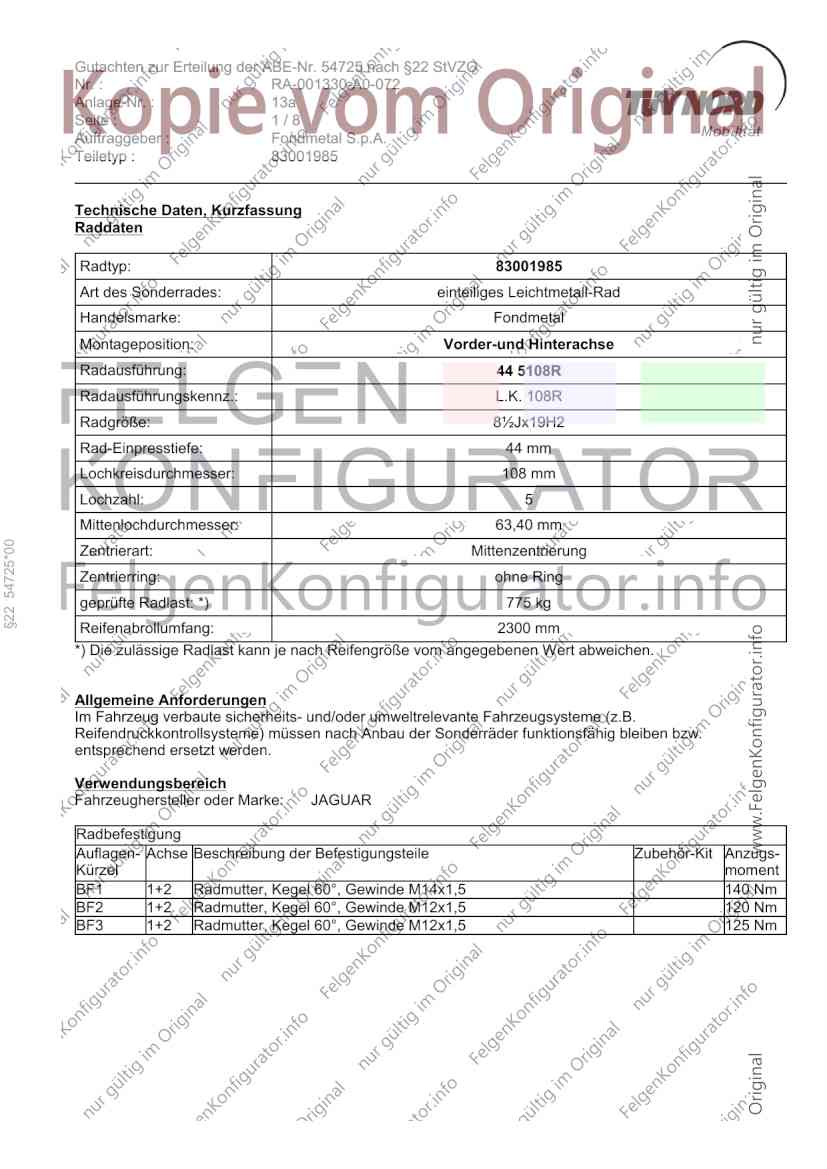

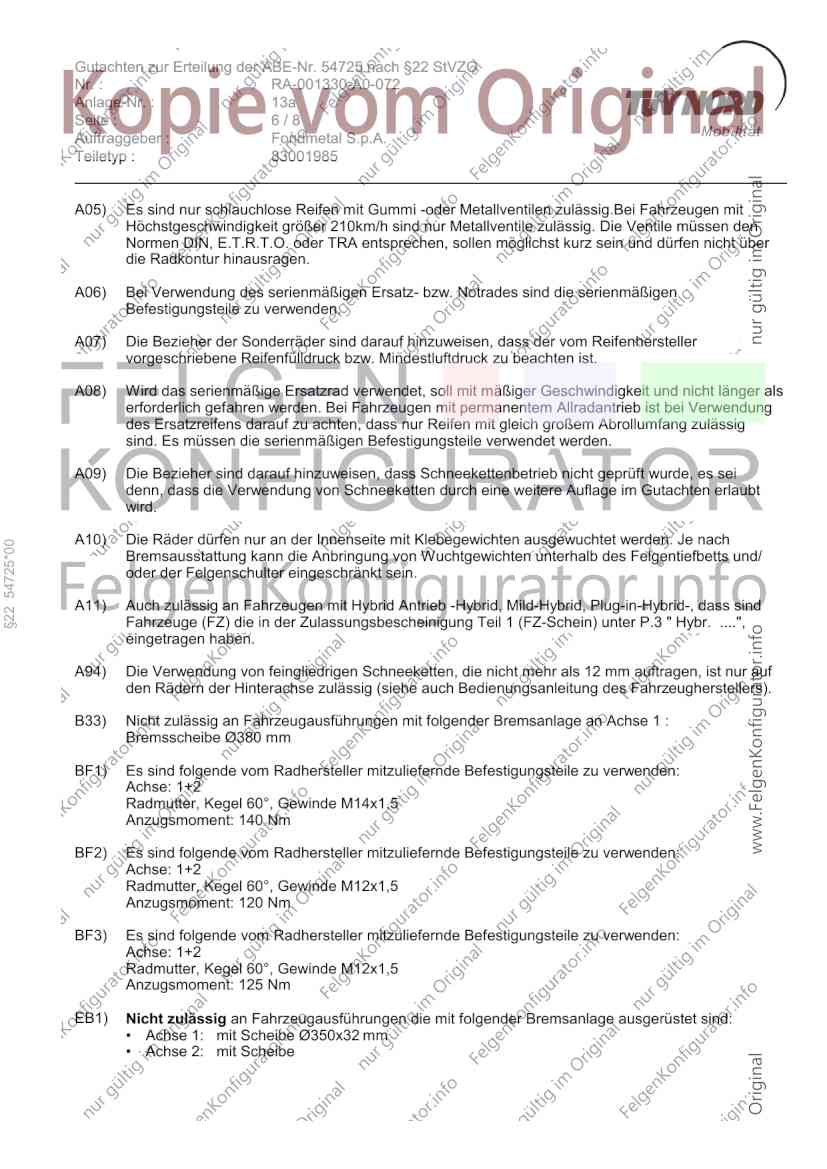

Gutachten zur Erteilung der ABE-Nr. 54725 nach §22 StVZO
Nr. : RA-001330-A0-072
Anlage-Nr. : 13a
Seite : 1/8
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 83001985
Technische Daten, Kurzfassung
Raddaten
Radtyp: 83001985
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: Fondmetal
Montageposition: Vorder-und Hinterachse
Radausführung: 44 5108R
Radausführungskennz.: L.K. 108R
Radgröße: 8½Jx19H2
Rad-Einpresstiefe: 44 mm
Lochkreisdurchmesser: 108 mm
Lochzahl: 5
Mittenlochdurchmesser: 63,40 mm
§22 54725*00
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: *) 775 kg
Reifenabrollumfang: 2300 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: JAGUAR
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Radmutter, Kegel 60°, Gewinde M14x1,5 140 Nm
BF2 1+2 Radmutter, Kegel 60°, Gewinde M12x1,5 120 Nm
BF3 1+2 Radmutter, Kegel 60°, Gewinde M12x1,5 125 Nm
Gutachten zur Erteilung der ABE-Nr. 54725 nach §22 StVZO
Nr. : RA-001330-A0-072
Anlage-Nr. : 13a
Seite : 2/8
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 83001985
Typ(en): ABE / EG-Genehmigung(en):
D e11*2007/46*3324*..
D e5*2007/46*1047*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 294 Jaguar F-Pace 235/55R19 A02) bis A10)
ER2) N245) A11) A94) B33) BF1) EF0)
245/55R19
ER2) N255)
255/55R19
ER1)
Typ(en): ABE / EG-Genehmigung(en):
DH e11*2007/46*4311*..
DH e5*2007/46*1052*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
§22 54725*00
172 Jaguar I-Pace 235/55R19 A02) bis A10)
BF1)
245/55R19
255/50R19
A01) K01)
255/55R19
A01) K01)
Typ(en): ABE / EG-Genehmigung(en):
A e11*2007/46*2150*..
A e5*2007/46*1049*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 280 Jaguar E 225/40R19 A01) bis A10)
(Heckantrieb) K03) K13) K25) N235) A11) BF2) EF0)
245/35R19
K03) N255)
255/35R19
K01) K13) K25)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/40R19 255/35R19 A01) bis A10)
K03) K13) K25) A11) BF2) EF0)
Gutachten zur Erteilung der ABE-Nr. 54725 nach §22 StVZO
Nr. : RA-001330-A0-072
Anlage-Nr. : 13a
Seite : 3/8
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 83001985
Typ(en): ABE / EG-Genehmigung(en):
A e11*2007/46*2150*..
A e5*2007/46*1049*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
132 bis 221 Jaguar E 225/40R19 A01) bis A10)
(Allrad) K03) K13) K25) N235) A11) BF2) EF0)
245/35R19
K01) N255)
255/35R19
K01) K13) K25)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/40R19 255/35R19 A01) bis A10)
K03) K13) K25) A11) BF2) EF0)
Typ(en): ABE / EG-Genehmigung(en):
§22 54725*00
9 e11*2001/116*0323*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 283 Jaguar F 235/40R19 A02) bis A10)
N245) BF3) EB1) S01)
235/45R19
N245)
245/40R19
255/40R19
Gutachten zur Erteilung der ABE-Nr. 54725 nach §22 StVZO
Nr. : RA-001330-A0-072
Anlage-Nr. : 13a
Seite : 4/8
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 83001985
Typ(en): ABE / EG-Genehmigung(en):
e11*2007/46*2981*..
e5*2007/46*1048*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 280 Jaguar F, F 225/40R19 A02) bis A10)
Sportbrake N235) T93) A11) A94) BF3)
(Heckantrieb)
225/40R19 M+S
T93)
225/45R19
GFR) N235)
225/45R19 M+S
GFR)
235/40R19
N245) T95)
§22 54725*00
245/40R19
255/40R19
GFM)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/45R19 255/40R19 A02) bis A10)
N235) A94) A11) BF3) GFM) V00)
Gutachten zur Erteilung der ABE-Nr. 54725 nach §22 StVZO
Nr. : RA-001330-A0-072
Anlage-Nr. : 13a
Seite : 5/8
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 83001985
Typ(en): ABE / EG-Genehmigung(en):
e11*2007/46*2981*..
e5*2007/46*1048*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
132 bis 280 Jaguar F, F 225/40R19 A02) bis A10)
Sportbrake N235) T93) A11) A94) BF3)
(Allrad)
225/40R19 M+S
T93)
225/45R19
GFR) N235)
225/45R19 M+S
GFR)
235/40R19
N245) T95)
§22 54725*00
245/40R19
255/40R19
GFM)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/45R19 255/40R19 A02) bis A10)
N235) A94) A11) BF3) GFR) V00)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich,
wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der in
Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie nicht
zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
Gutachten zur Erteilung der ABE-Nr. 54725 nach §22 StVZO
Nr. : RA-001330-A0-072
Anlage-Nr. : 13a
Seite : 6/8
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 83001985
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht über
die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei Verwendung
des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem Abrollumfang zulässig
sind. Es müssen die serienmäßigen Befestigungsteile verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
§22 54725*00
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts und/
oder der Felgenschulter eingeschränkt sein.
A11) Auch zulässig an Fahrzeugen mit Hybrid Antrieb -Hybrid, Mild-Hybrid, Plug-in-Hybrid-, dass sind
Fahrzeuge (FZ) die in der Zulassungsbescheinigung Teil 1 (FZ-Schein) unter P.3 Hybr. .... ,
eingetragen haben.
A94) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur auf
den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des Fahrzeugherstellers).
B33) Nicht zulässig an Fahrzeugausführungen mit folgender Bremsanlage an Achse 1 :
Bremsscheibe Ø380 mm
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radmutter, Kegel 60°, Gewinde M14x1,5
Anzugsmoment: 140 Nm
BF2) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radmutter, Kegel 60°, Gewinde M12x1,5
Anzugsmoment: 120 Nm
BF3) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radmutter, Kegel 60°, Gewinde M12x1,5
Anzugsmoment: 125 Nm
EB1) icht zul ssig an Fahrzeugausführungen die mit folgender Bremsanlage ausgerüstet sind:
Achse 1: mit Scheibe Ø350x32 mm
Achse 2: mit Scheibe
Gutachten zur Erteilung der ABE-Nr. 54725 nach §22 StVZO
Nr. : RA-001330-A0-072
Anlage-Nr. : 13a
Seite : 7/8
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 83001985
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) zugelassen sind deren Raddurchmesser größer
als der Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
ER1) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
Achslast von 1530 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb gemäß den
Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
ER2) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
Achslast von 1550 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb gemäß den
Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO) liegt.
Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination nicht als
wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
GFM) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 225/55R17, 255/35R20
ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren (Fahrzeugschein,
§22 54725*00
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges
zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
GFR) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 225/55R17, 245/40R19,
255/35R20 ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der Radmitte
herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der Radmitte
komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend zu kürzen.
K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um 10 mm
aufzuweiten.
N235) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse nur mit
Sommer-Reifengrößen 235/ .. oder größer ausgerüstet sind und auch nur solche Sommer-
Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
Gutachten zur Erteilung der ABE-Nr. 54725 nach §22 StVZO
Nr. : RA-001330-A0-072
Anlage-Nr. : 13a
Seite : 8/8
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 83001985
N245) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse nur mit
Sommer-Reifengrößen 245/ .. oder größer ausgerüstet sind und auch nur solche Sommer-
Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N255) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse nur mit
Sommer-Reifengrößen 255/ .. oder größer ausgerüstet sind und auch nur solche Sommer-
Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
S01) Die an den Stehbolzen befindlichen Sicherungsscheiben der Bremsscheibe / Bremstrommel sind
zu entfernen.
T93) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1300 kg bei LI 93 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 650 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T95) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1380 kg bei LI 95 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 690 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
§22 54725*00
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder- und
Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde. Dies ist möglich
durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers. Falls es sich um eine
serienmäßige Reifenkombination handelt und diese ohne Einschränkung der Reifenfabrikate/-typen
vom Fahrzeughersteller freigegeben ist, entfällt die Notwendigkeit eines entsprechenden
Nachweises.
Die Anlage 13a mit den Seiten 1-8 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder Typ
83001985 des Auftraggebers Fondmetal S.p.A.
Geschäftsstelle Essen, 21.06.2023
