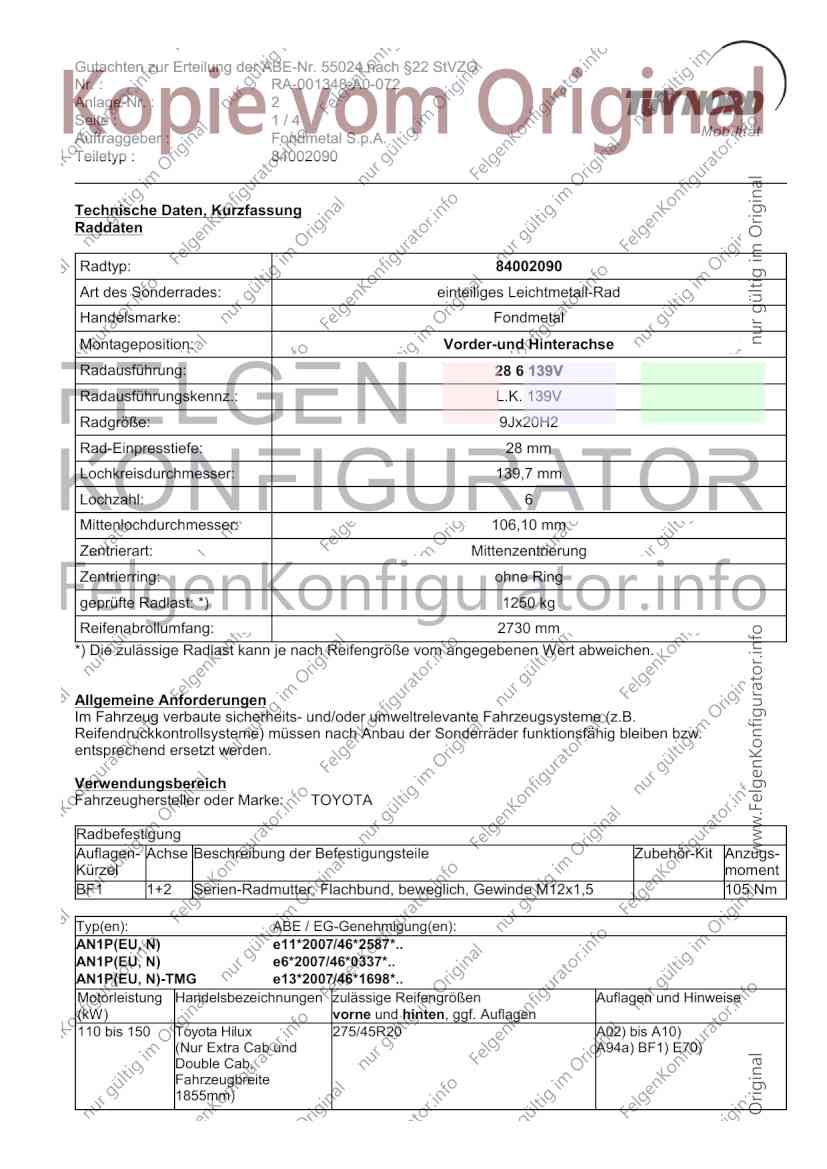

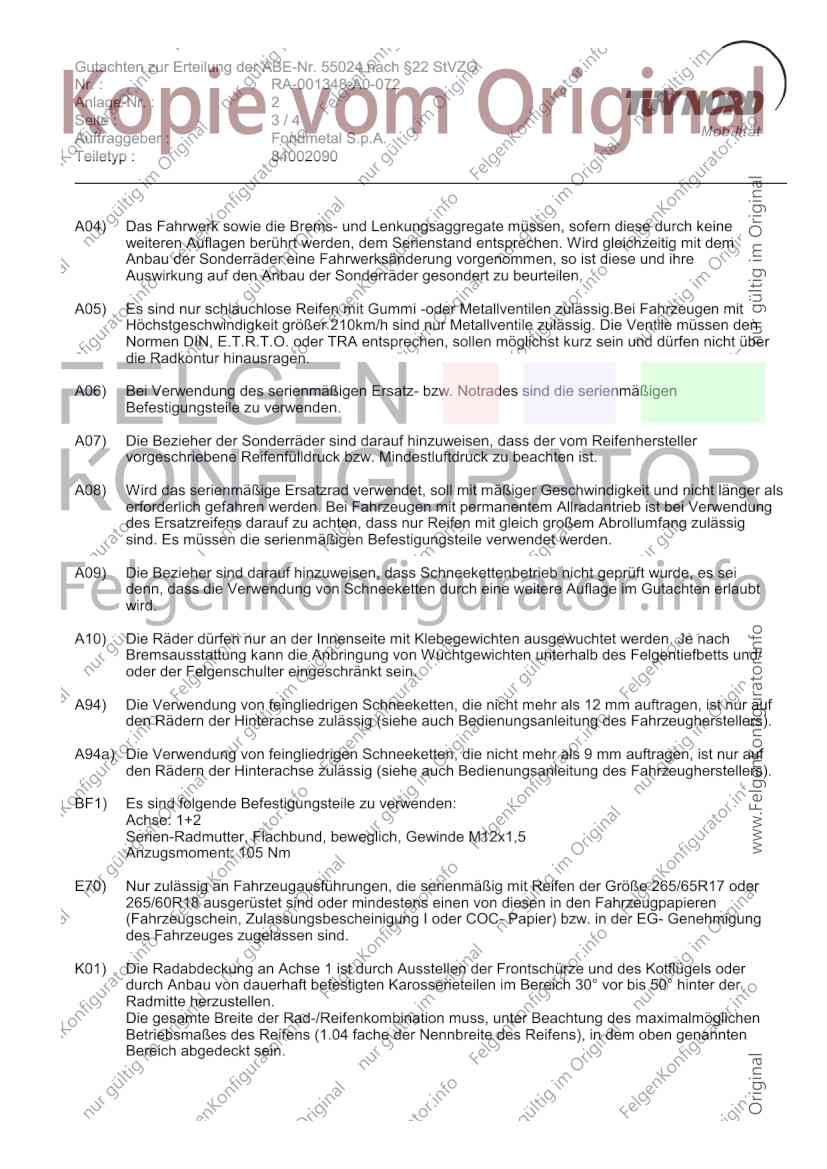

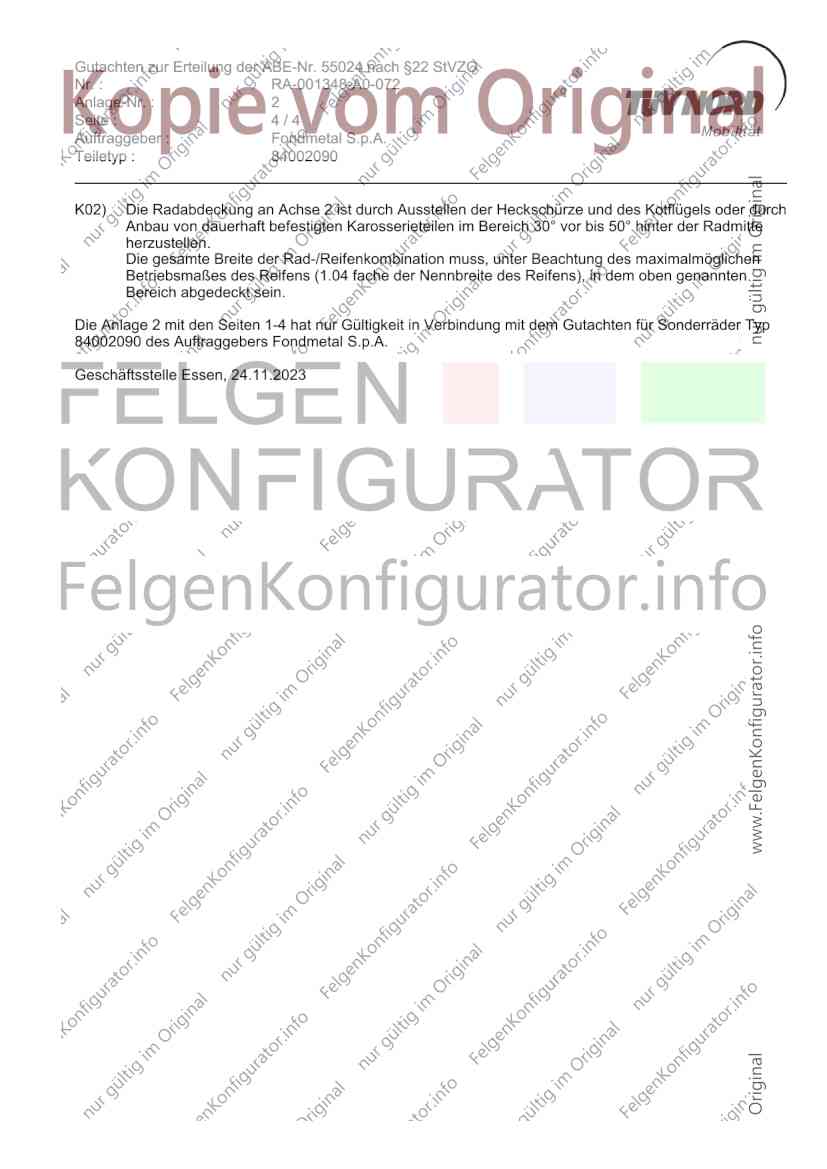

Gutachten zur Erteilung der ABE-Nr. 55024 nach §22 StVZO
Nr. : RA-001348-A0-072
Anlage-Nr. : 2
Seite : 1/4
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 84002090
Technische Daten, Kurzfassung
Raddaten
Radtyp: 84002090
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: Fondmetal
Montageposition: Vorder-und Hinterachse
Radausführung: 28 6 139V
Radausführungskennz.: L.K. 139V
Radgröße: 9Jx20H2
Rad-Einpresstiefe: 28 mm
Lochkreisdurchmesser: 139,7 mm
Lochzahl: 6
Mittenlochdurchmesser: 106,10 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: *) 1250 kg
Reifenabrollumfang: 2730 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: TOYOTA
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Serien-Radmutter, Flachbund, beweglich, Gewinde M12x1,5 105 Nm
Typ(en): ABE / EG-Genehmigung(en):
AN1P(EU, N) e11*2007/46*2587*..
AN1P(EU, N) e6*2007/46*0337*..
AN1P(EU, N)-TMG e13*2007/46*1698*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 150 Toyota Hilux 275/45R20 A02) bis A10)
(Nur Extra Cab und A94a) BF1) E70)
Double Cab,
Fahrzeugbreite
1855mm)
Gutachten zur Erteilung der ABE-Nr. 55024 nach §22 StVZO
Nr. : RA-001348-A0-072
Anlage-Nr. : 2

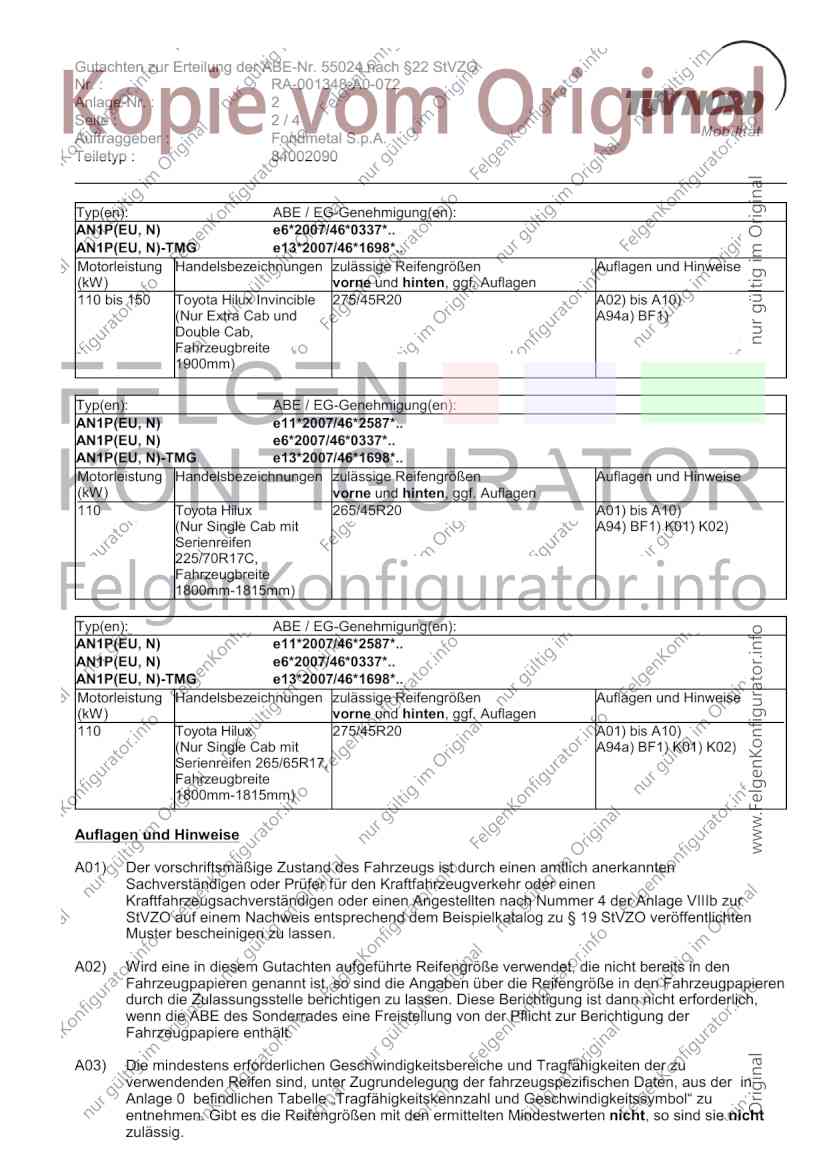

Seite : 2/4
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 84002090
Typ(en): ABE / EG-Genehmigung(en):
AN1P(EU, N) e6*2007/46*0337*..
AN1P(EU, N)-TMG e13*2007/46*1698*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 150 Toyota Hilux Invincible 275/45R20 A02) bis A10)
(Nur Extra Cab und A94a) BF1)
Double Cab,
Fahrzeugbreite
1900mm)
Typ(en): ABE / EG-Genehmigung(en):
AN1P(EU, N) e11*2007/46*2587*..
AN1P(EU, N) e6*2007/46*0337*..
AN1P(EU, N)-TMG e13*2007/46*1698*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 Toyota Hilux 265/45R20 A01) bis A10)
(Nur Single Cab mit A94) BF1) K01) K02)
Serienreifen
225/70R17C,
Fahrzeugbreite
1800mm-1815mm)
Typ(en): ABE / EG-Genehmigung(en):
AN1P(EU, N) e11*2007/46*2587*..
AN1P(EU, N) e6*2007/46*0337*..
AN1P(EU, N)-TMG e13*2007/46*1698*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 Toyota Hilux 275/45R20 A01) bis A10)
(Nur Single Cab mit A94a) BF1) K01) K02)
Serienreifen 265/65R17,
Fahrzeugbreite
1800mm-1815mm)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich,
wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der in
Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie nicht
zulässig.
Gutachten zur Erteilung der ABE-Nr. 55024 nach §22 StVZO
Nr. : RA-001348-A0-072
Anlage-Nr. : 2
Seite : 3/4
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 84002090
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht über
die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei Verwendung
des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem Abrollumfang zulässig
sind. Es müssen die serienmäßigen Befestigungsteile verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts und/
oder der Felgenschulter eingeschränkt sein.
A94) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur auf
den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des Fahrzeugherstellers).
A94a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur auf
den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des Fahrzeugherstellers).
BF1) Es sind folgende Befestigungsteile zu verwenden:
Achse: 1+2
Serien-Radmutter, Flachbund, beweglich, Gewinde M12x1,5
Anzugsmoment: 105 Nm
E70) Nur zulässig an Fahrzeugausführungen, die serienmäßig mit Reifen der Größe 265/65R17 oder
265/60R18 ausgerüstet sind oder mindestens einen von diesen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG- Genehmigung
des Fahrzeuges zugelassen sind.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
Gutachten zur Erteilung der ABE-Nr. 55024 nach §22 StVZO
Nr. : RA-001348-A0-072
Anlage-Nr. : 2
Seite : 4/4
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 84002090
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der Radmitte
herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
Die Anlage 2 mit den Seiten 1-4 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder Typ
84002090 des Auftraggebers Fondmetal S.p.A.
Geschäftsstelle Essen, 24.11.2023
