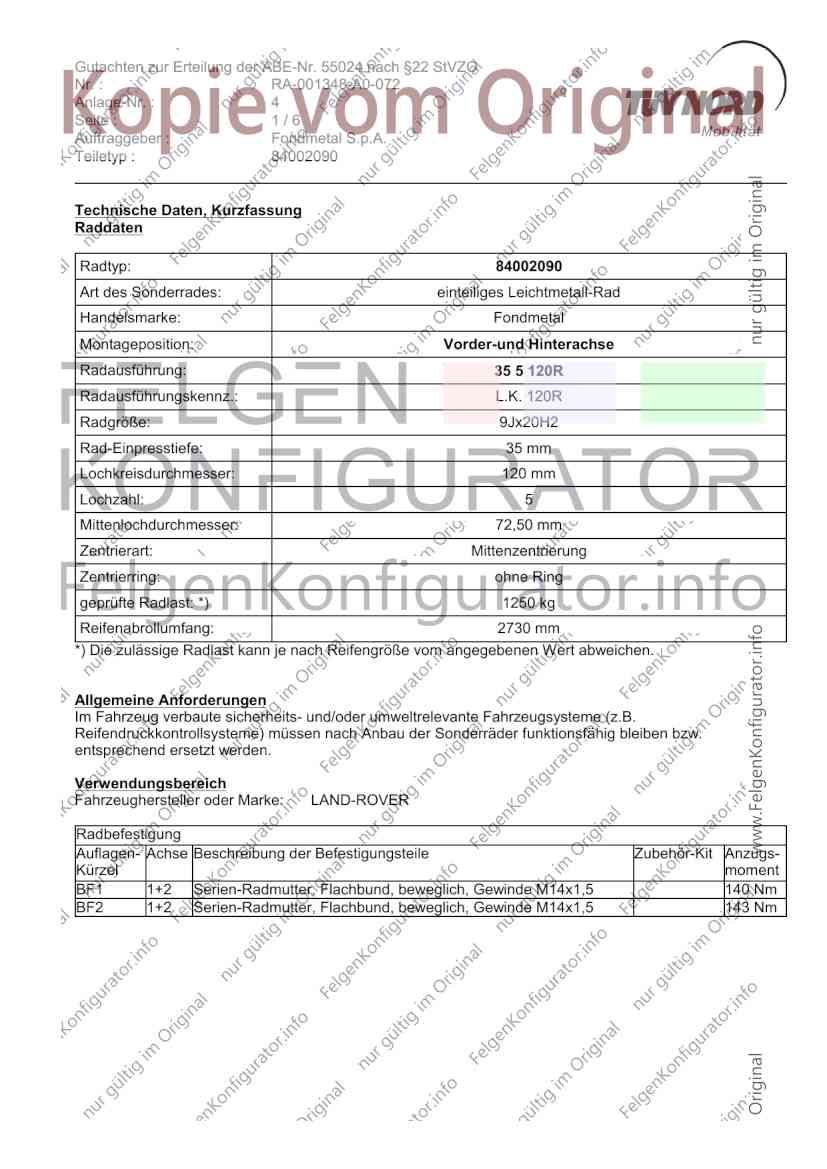

Gutachten zur Erteilung der ABE-Nr. 55024 nach §22 StVZO
Nr. : RA-001348-A0-072
Anlage-Nr. : 4
Seite : 1/6
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 84002090
Technische Daten, Kurzfassung
Raddaten
Radtyp: 84002090
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: Fondmetal
Montageposition: Vorder-und Hinterachse
Radausführung: 35 5 120R
Radausführungskennz.: L.K. 120R
Radgröße: 9Jx20H2
Rad-Einpresstiefe: 35 mm
Lochkreisdurchmesser: 120 mm
Lochzahl: 5
Mittenlochdurchmesser: 72,50 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: *) 1250 kg
Reifenabrollumfang: 2730 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: LAND-ROVER
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Serien-Radmutter, Flachbund, beweglich, Gewinde M14x1,5 140 Nm
BF2 1+2 Serien-Radmutter, Flachbund, beweglich, Gewinde M14x1,5 143 Nm
Gutachten zur Erteilung der ABE-Nr. 55024 nach §22 StVZO
Nr. : RA-001348-A0-072
Anlage-Nr. : 4
Seite : 2/6
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 84002090
Typ(en): ABE / EG-Genehmigung(en):
LE e5*2007/46*0092*..
LE e5*2007/46*0125*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
147 bis 386 Land-Rover Defender 90 255/60R20 A01) bis A10)
(3-Türer) A97a) A11) B37) BF1) EF0) K01)
275/55R20
A97a) K04)
285/50R20
K04)
285/55R20
K04)
295/50R20
K02)
Typ(en): ABE / EG-Genehmigung(en):
LE e5*2007/46*0092*..
LE e5*2007/46*0125*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
147 bis 386 Land-Rover Defender 255/60R20 A02) bis A10)
110, Defender 130 A97a) A11) B37) BF1) EF0)
(5-Türer )
275/55R20
A97a)
285/50R20
A01) K01)
285/55R20
A01) K01)
295/50R20
A01) K01) K04)
Gutachten zur Erteilung der ABE-Nr. 55024 nach §22 StVZO
Nr. : RA-001348-A0-072
Anlage-Nr. : 4
Seite : 3/6
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 84002090

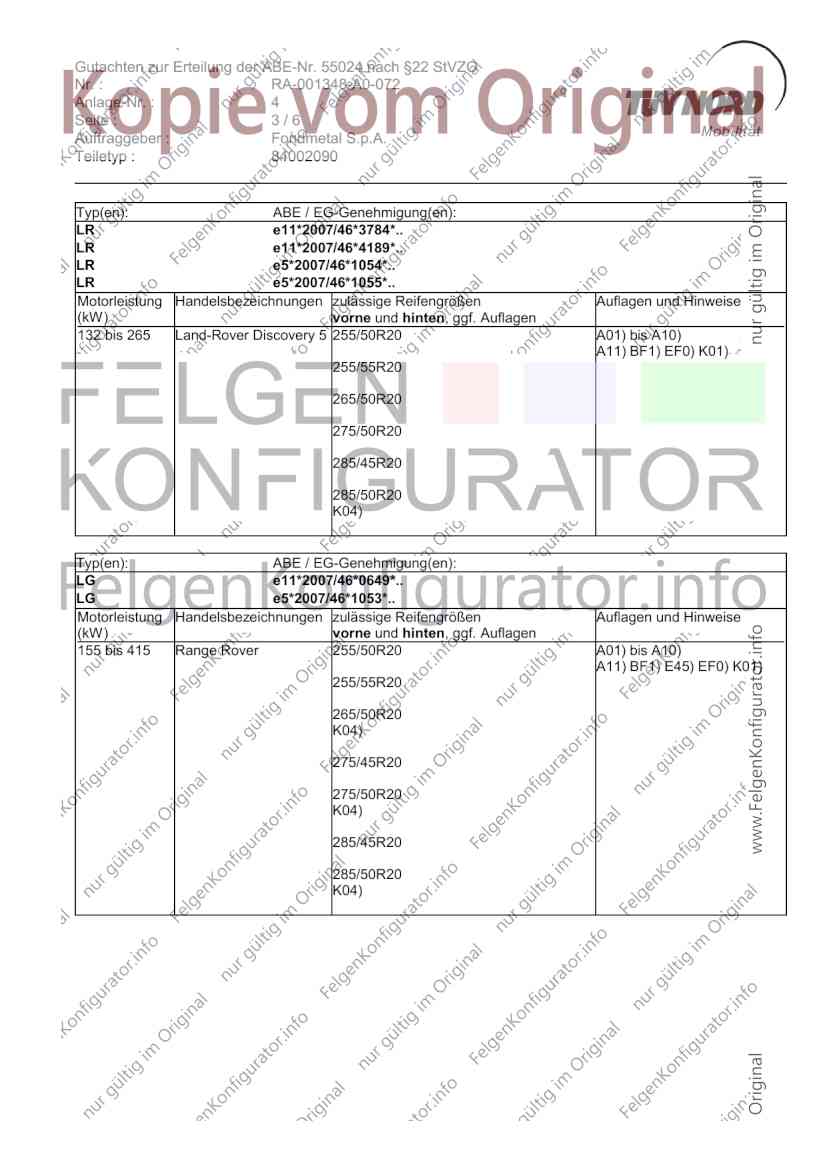

Typ(en): ABE / EG-Genehmigung(en):
LR e11*2007/46*3784*..
LR e11*2007/46*4189*..
LR e5*2007/46*1054*..
LR e5*2007/46*1055*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
132 bis 265 Land-Rover Discovery 5 255/50R20 A01) bis A10)
A11) BF1) EF0) K01)
255/55R20
265/50R20
275/50R20
285/45R20
285/50R20
K04)
Typ(en): ABE / EG-Genehmigung(en):
LG e11*2007/46*0649*..
LG e5*2007/46*1053*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
155 bis 415 Range Rover 255/50R20 A01) bis A10)
A11) BF1) E45) EF0) K01)
255/55R20
265/50R20
K04)
275/45R20
275/50R20
K04)
285/45R20
285/50R20
K04)
Gutachten zur Erteilung der ABE-Nr. 55024 nach §22 StVZO
Nr. : RA-001348-A0-072
Anlage-Nr. : 4

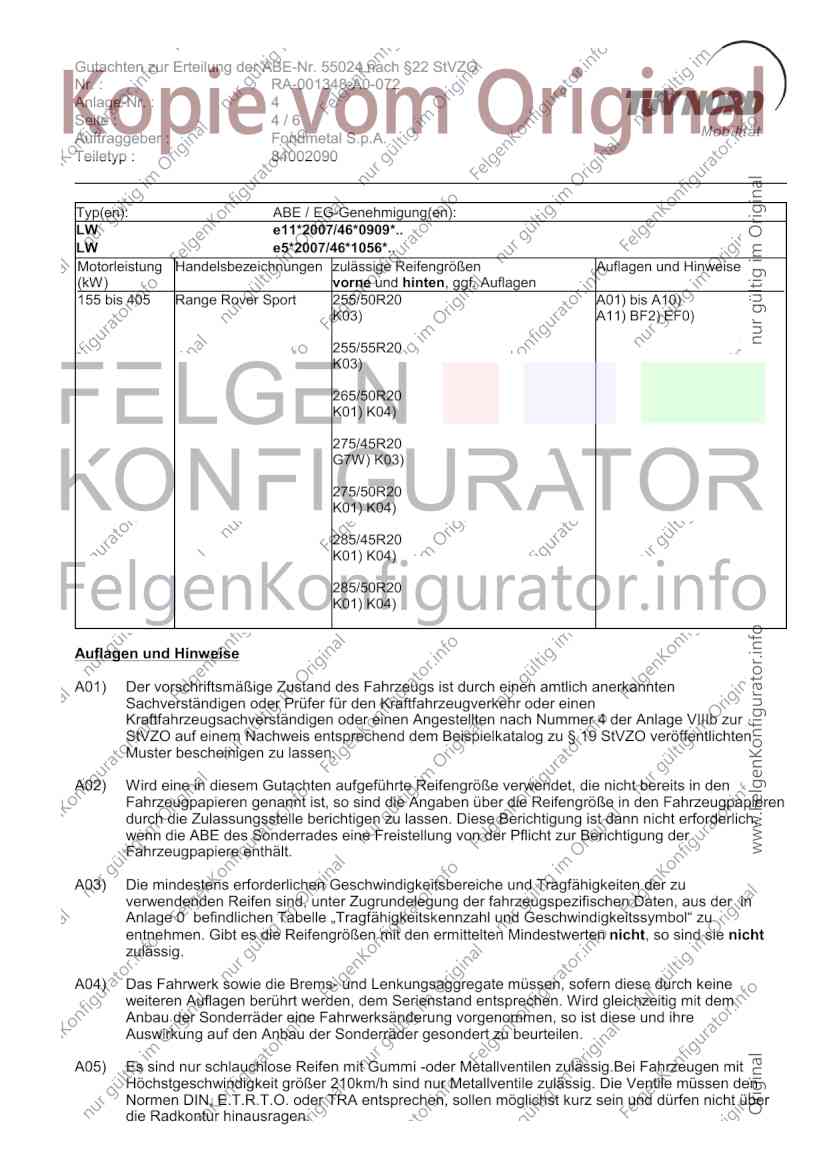

Seite : 4/6
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 84002090
Typ(en): ABE / EG-Genehmigung(en):
LW e11*2007/46*0909*..
LW e5*2007/46*1056*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
155 bis 405 Range Rover Sport 255/50R20 A01) bis A10)
K03) A11) BF2) EF0)
255/55R20
K03)
265/50R20
K01) K04)
275/45R20
G7W) K03)
275/50R20
K01) K04)
285/45R20
K01) K04)
285/50R20
K01) K04)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich,
wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der in
Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie nicht
zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht über
die Radkontur hinausragen.
Gutachten zur Erteilung der ABE-Nr. 55024 nach §22 StVZO
Nr. : RA-001348-A0-072
Anlage-Nr. : 4

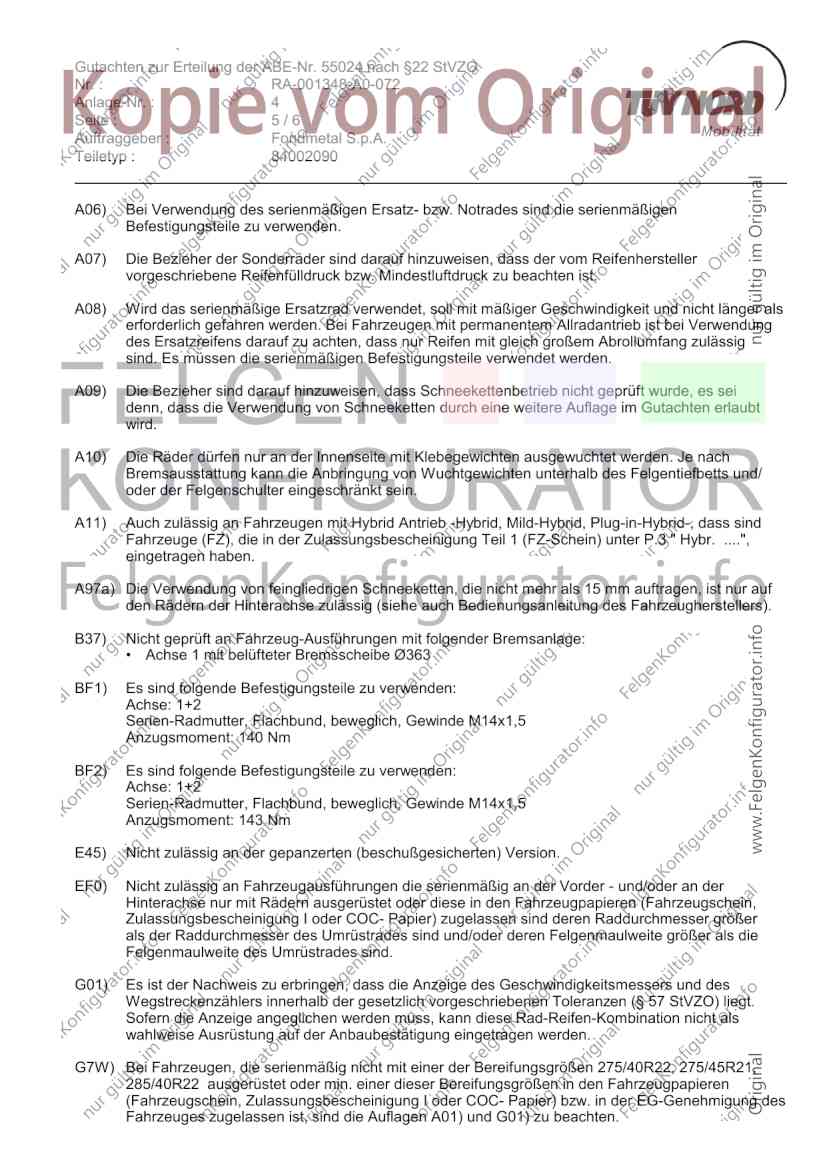

Seite : 5/6
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 84002090
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei Verwendung
des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem Abrollumfang zulässig
sind. Es müssen die serienmäßigen Befestigungsteile verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts und/
oder der Felgenschulter eingeschränkt sein.
A11) Auch zulässig an Fahrzeugen mit Hybrid Antrieb -Hybrid, Mild-Hybrid, Plug-in-Hybrid-, dass sind
Fahrzeuge (FZ), die in der Zulassungsbescheinigung Teil 1 (FZ-Schein) unter P.3 " Hybr. ....",
eingetragen haben.
A97a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 15 mm auftragen, ist nur auf
den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des Fahrzeugherstellers).
B37) Nicht geprüft an Fahrzeug-Ausführungen mit folgender Bremsanlage:
• Achse 1 mit belüfteter Bremsscheibe Ø363
BF1) Es sind folgende Befestigungsteile zu verwenden:
Achse: 1+2
Serien-Radmutter, Flachbund, beweglich, Gewinde M14x1,5
Anzugsmoment: 140 Nm
BF2) Es sind folgende Befestigungsteile zu verwenden:
Achse: 1+2
Serien-Radmutter, Flachbund, beweglich, Gewinde M14x1,5
Anzugsmoment: 143 Nm
E45) Nicht zulässig an der gepanzerten (beschußgesicherten) Version.
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) zugelassen sind deren Raddurchmesser größer
als der Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO) liegt.
Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination nicht als
wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
G7W) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 275/40R22, 275/45R21,
285/40R22 ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
Gutachten zur Erteilung der ABE-Nr. 55024 nach §22 StVZO
Nr. : RA-001348-A0-072
Anlage-Nr. : 4

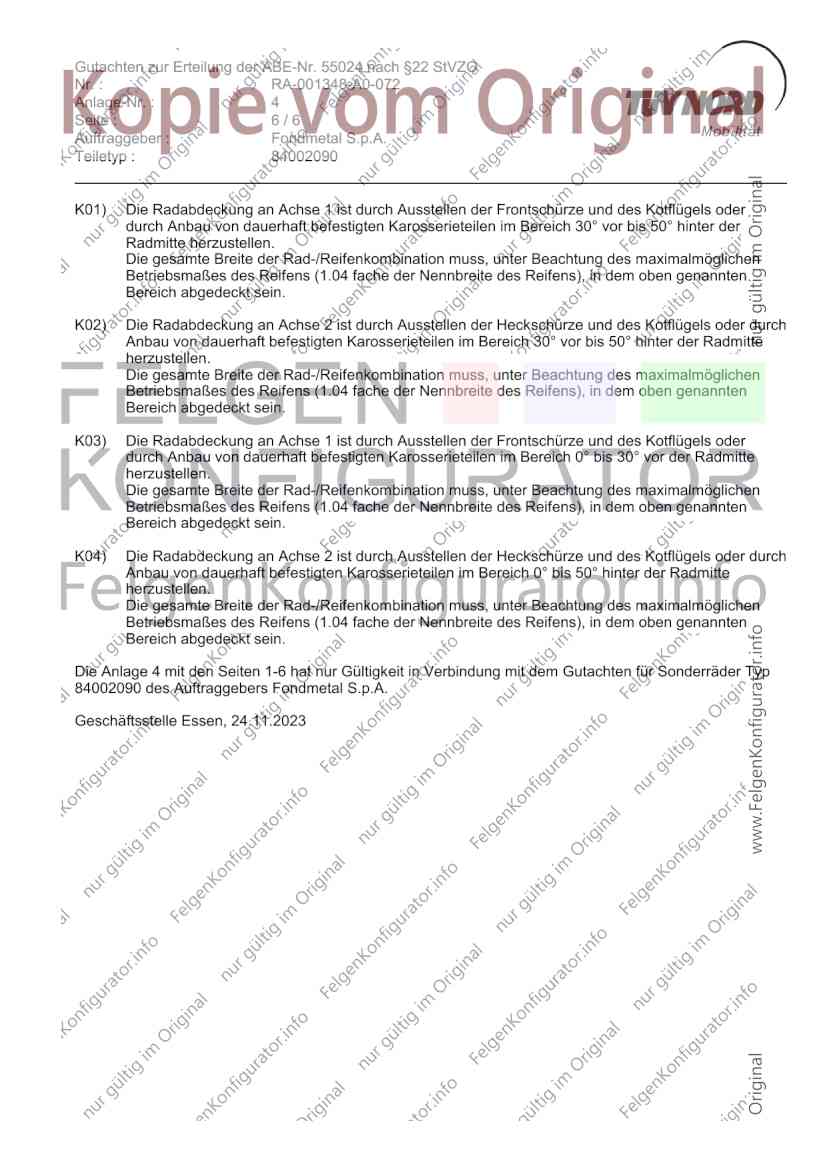

Seite : 6/6
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 84002090
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der Radmitte
herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der Radmitte
herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der Radmitte
herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
Die Anlage 4 mit den Seiten 1-6 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder Typ
84002090 des Auftraggebers Fondmetal S.p.A.
Geschäftsstelle Essen, 24.11.2023
