Gutachten zur Erteilung der ABE-Nr. 55024 nach §22 StVZO
Nr. : RA-001348-A0-072
Anlage-Nr. : 5

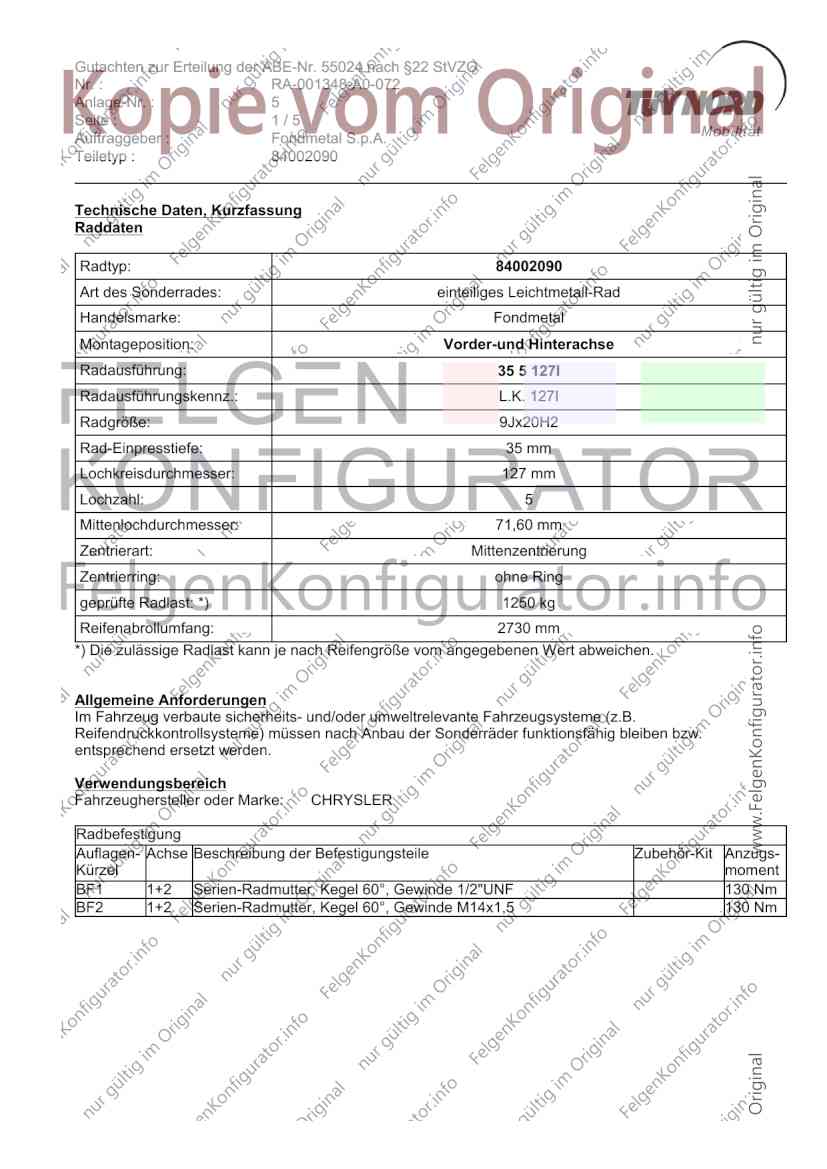

Seite : 1/5
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 84002090

Technische Daten, Kurzfassung
Raddaten

Radtyp: 84002090
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: Fondmetal
Montageposition: Vorder-und Hinterachse
Radausführung: 35 5 127I
Radausführungskennz.: L.K. 127I
Radgröße: 9Jx20H2
Rad-Einpresstiefe: 35 mm
Lochkreisdurchmesser: 127 mm
Lochzahl: 5
Mittenlochdurchmesser: 71,60 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: *) 1250 kg
Reifenabrollumfang: 2730 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.

Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.

Verwendungsbereich
Fahrzeughersteller oder Marke: CHRYSLER

Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Serien-Radmutter, Kegel 60°, Gewinde 1/2"UNF 130 Nm
BF2 1+2 Serien-Radmutter, Kegel 60°, Gewinde M14x1,5 130 Nm
Gutachten zur Erteilung der ABE-Nr. 55024 nach §22 StVZO
Nr. : RA-001348-A0-072
Anlage-Nr. : 5

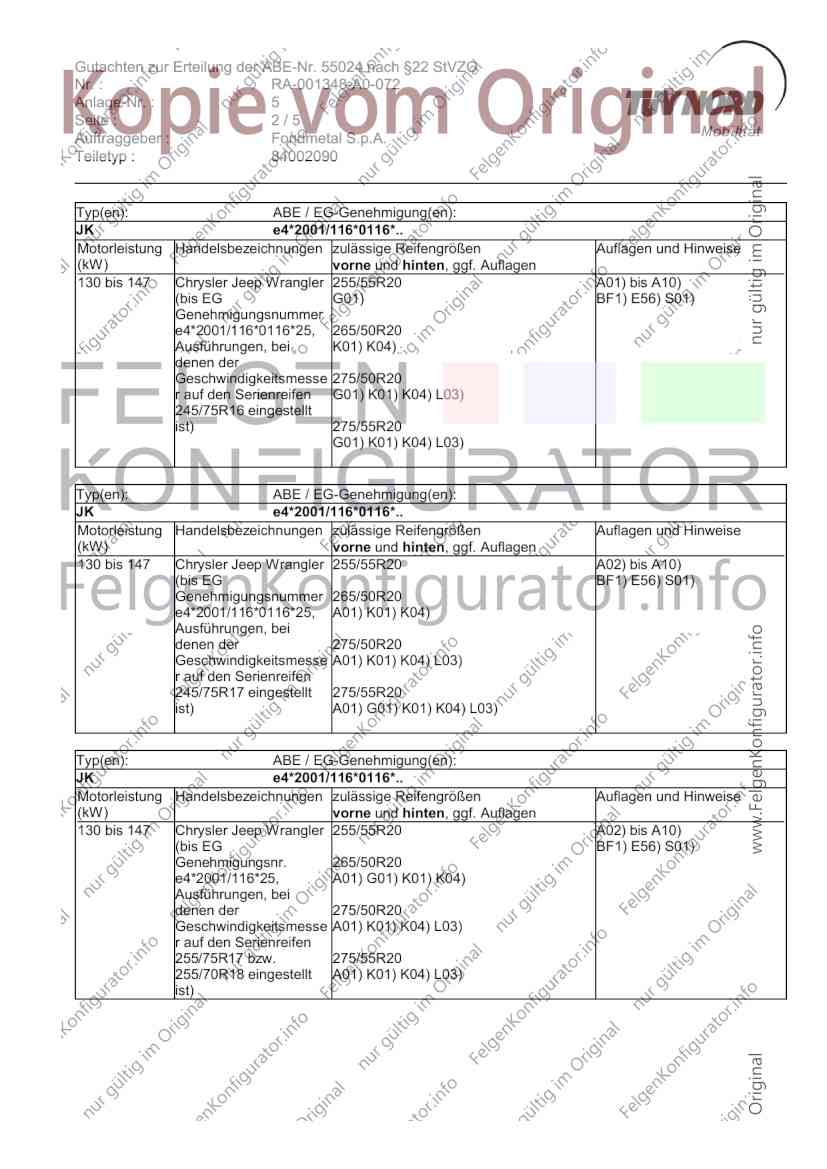

Seite : 2/5
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 84002090

Typ(en): ABE / EG-Genehmigung(en):
JK e4*2001/116*0116*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
130 bis 147 Chrysler Jeep Wrangler 255/55R20 A01) bis A10)
(bis EG G01) BF1) E56) S01)
Genehmigungsnummer
e4*2001/116*0116*25, 265/50R20
Ausführungen, bei K01) K04)
denen der
Geschwindigkeitsmesse 275/50R20
r auf den Serienreifen G01) K01) K04) L03)
245/75R16 eingestellt
ist) 275/55R20
G01) K01) K04) L03)

Typ(en): ABE / EG-Genehmigung(en):
JK e4*2001/116*0116*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
130 bis 147 Chrysler Jeep Wrangler 255/55R20 A02) bis A10)
(bis EG BF1) E56) S01)
Genehmigungsnummer 265/50R20
e4*2001/116*0116*25, A01) K01) K04)
Ausführungen, bei
denen der 275/50R20
Geschwindigkeitsmesse A01) K01) K04) L03)
r auf den Serienreifen
245/75R17 eingestellt 275/55R20
ist) A01) G01) K01) K04) L03)

Typ(en): ABE / EG-Genehmigung(en):
JK e4*2001/116*0116*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
130 bis 147 Chrysler Jeep Wrangler 255/55R20 A02) bis A10)
(bis EG BF1) E56) S01)
Genehmigungsnr. 265/50R20
e4*2001/116*25, A01) G01) K01) K04)
Ausführungen, bei
denen der 275/50R20
Geschwindigkeitsmesse A01) K01) K04) L03)
r auf den Serienreifen
255/75R17 bzw. 275/55R20
255/70R18 eingestellt A01) K01) K04) L03)
ist)
Gutachten zur Erteilung der ABE-Nr. 55024 nach §22 StVZO
Nr. : RA-001348-A0-072
Anlage-Nr. : 5

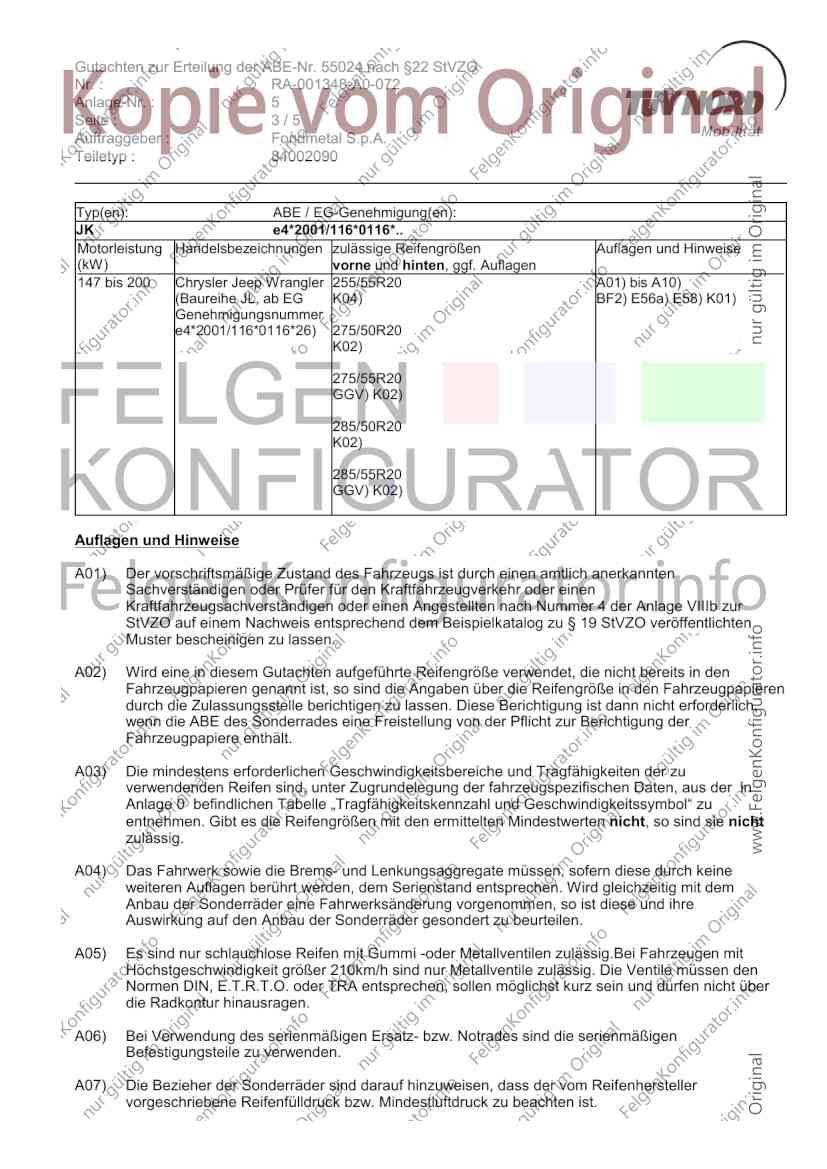

Seite : 3/5
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 84002090

Typ(en): ABE / EG-Genehmigung(en):
JK e4*2001/116*0116*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
147 bis 200 Chrysler Jeep Wrangler 255/55R20 A01) bis A10)
(Baureihe JL, ab EG K04) BF2) E56a) E58) K01)
Genehmigungsnummer
e4*2001/116*0116*26) 275/50R20
K02)

275/55R20
GGV) K02)

285/50R20
K02)

285/55R20
GGV) K02)

Auflagen und Hinweise

A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.

A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich,
wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.

A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der in
Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie nicht
zulässig.

A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.

A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht über
die Radkontur hinausragen.

A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.

A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
Gutachten zur Erteilung der ABE-Nr. 55024 nach §22 StVZO
Nr. : RA-001348-A0-072
Anlage-Nr. : 5

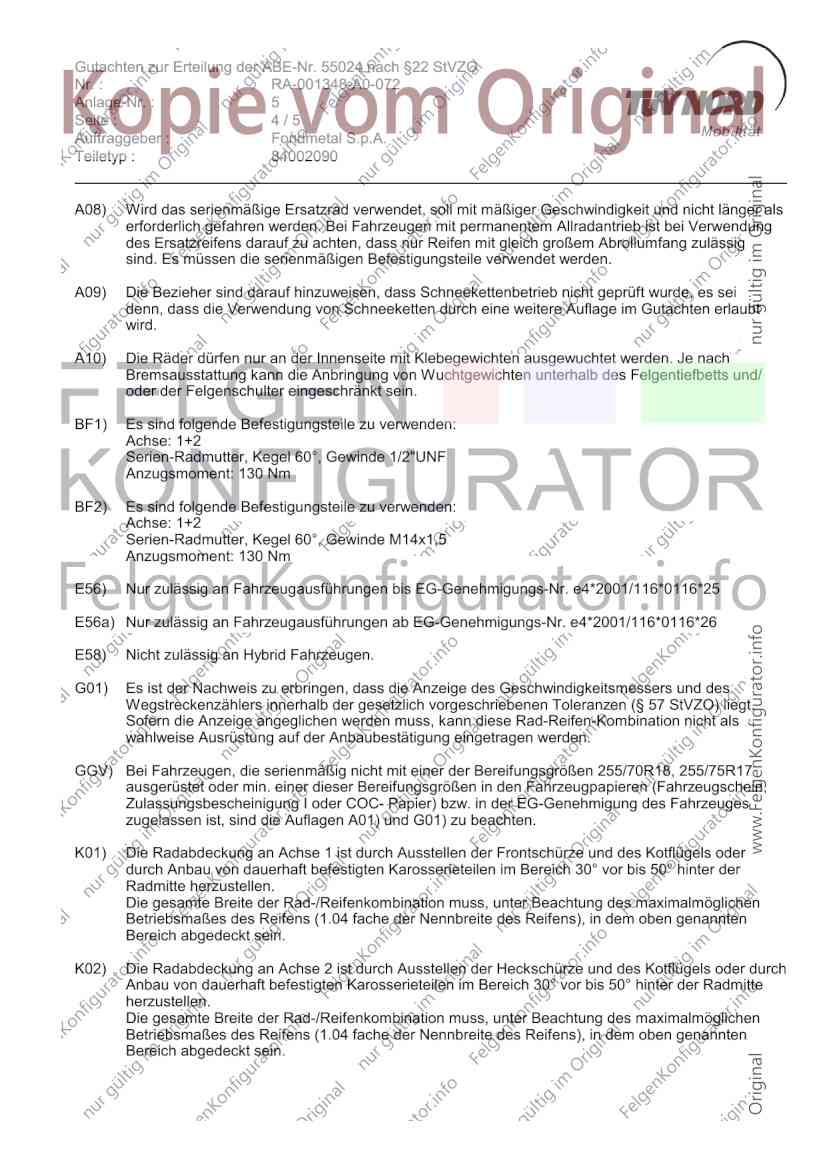

Seite : 4/5
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 84002090

A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei Verwendung
des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem Abrollumfang zulässig
sind. Es müssen die serienmäßigen Befestigungsteile verwendet werden.

A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.

A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts und/
oder der Felgenschulter eingeschränkt sein.

BF1) Es sind folgende Befestigungsteile zu verwenden:
Achse: 1+2
Serien-Radmutter, Kegel 60°, Gewinde 1/2"UNF
Anzugsmoment: 130 Nm

BF2) Es sind folgende Befestigungsteile zu verwenden:
Achse: 1+2
Serien-Radmutter, Kegel 60°, Gewinde M14x1,5
Anzugsmoment: 130 Nm

E56) Nur zulässig an Fahrzeugausführungen bis EG-Genehmigungs-Nr. e4*2001/116*0116*25

E56a) Nur zulässig an Fahrzeugausführungen ab EG-Genehmigungs-Nr. e4*2001/116*0116*26

E58) Nicht zulässig an Hybrid Fahrzeugen.

G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO) liegt.
Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination nicht als
wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.

GGV) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 255/70R18, 255/75R17
ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges
zugelassen ist, sind die Auflagen A01) und G01) zu beachten.

K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.

K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der Radmitte
herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
Gutachten zur Erteilung der ABE-Nr. 55024 nach §22 StVZO
Nr. : RA-001348-A0-072
Anlage-Nr. : 5

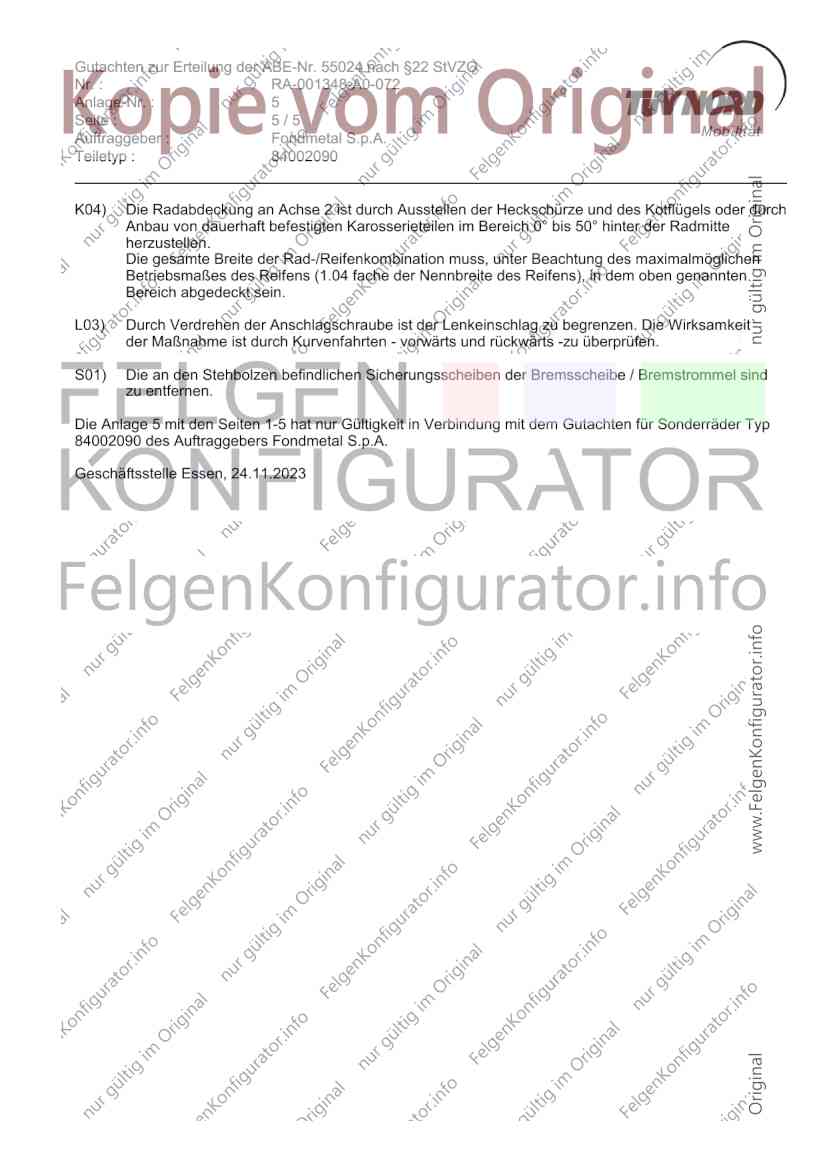

Seite : 5/5
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 84002090

K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der Radmitte
herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.

L03) Durch Verdrehen der Anschlagschraube ist der Lenkeinschlag zu begrenzen. Die Wirksamkeit
der Maßnahme ist durch Kurvenfahrten - vorwärts und rückwärts -zu überprüfen.

S01) Die an den Stehbolzen befindlichen Sicherungsscheiben der Bremsscheibe / Bremstrommel sind
zu entfernen.

Die Anlage 5 mit den Seiten 1-5 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder Typ
84002090 des Auftraggebers Fondmetal S.p.A.

Geschäftsstelle Essen, 24.11.2023
