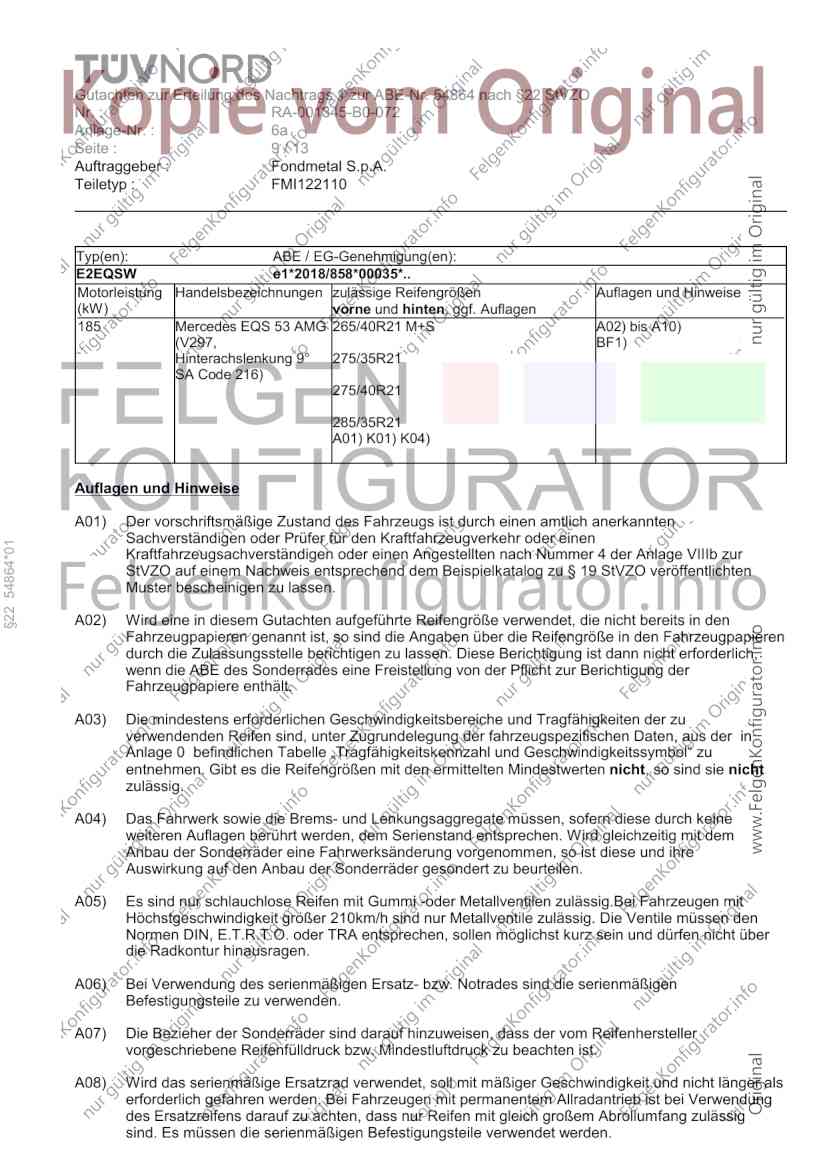

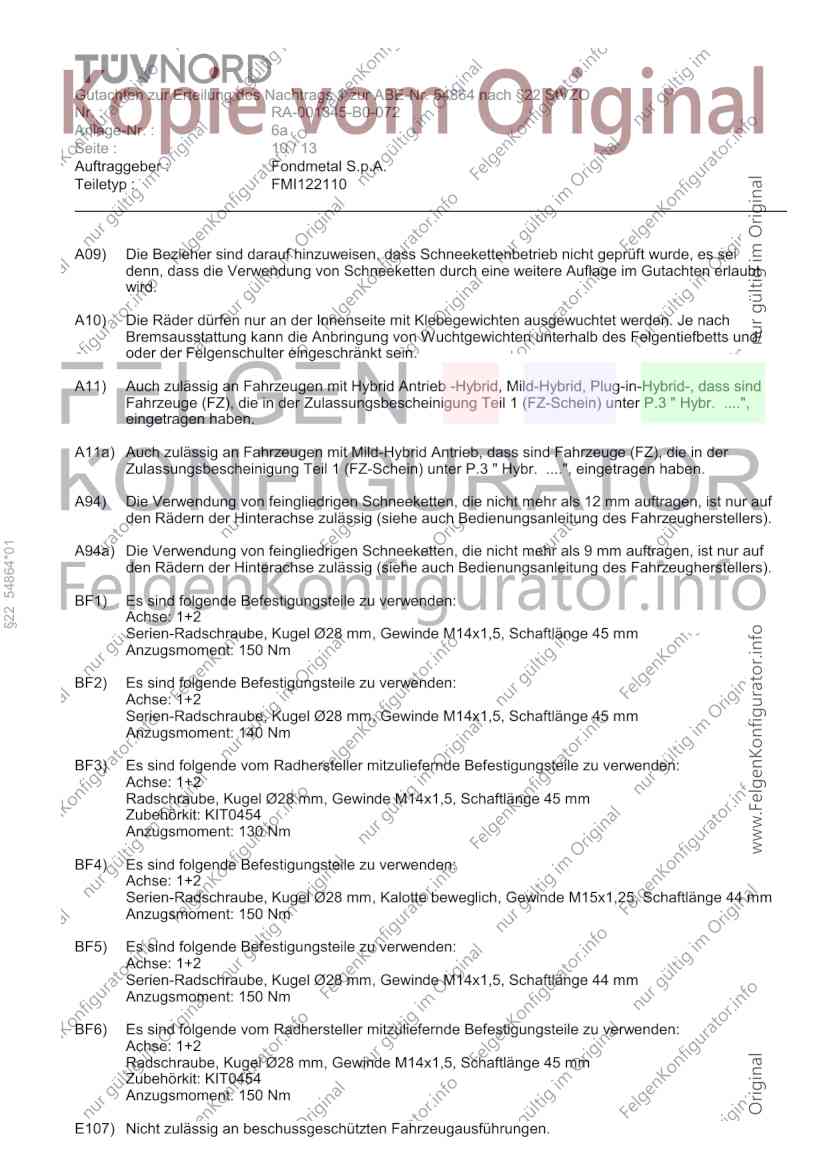

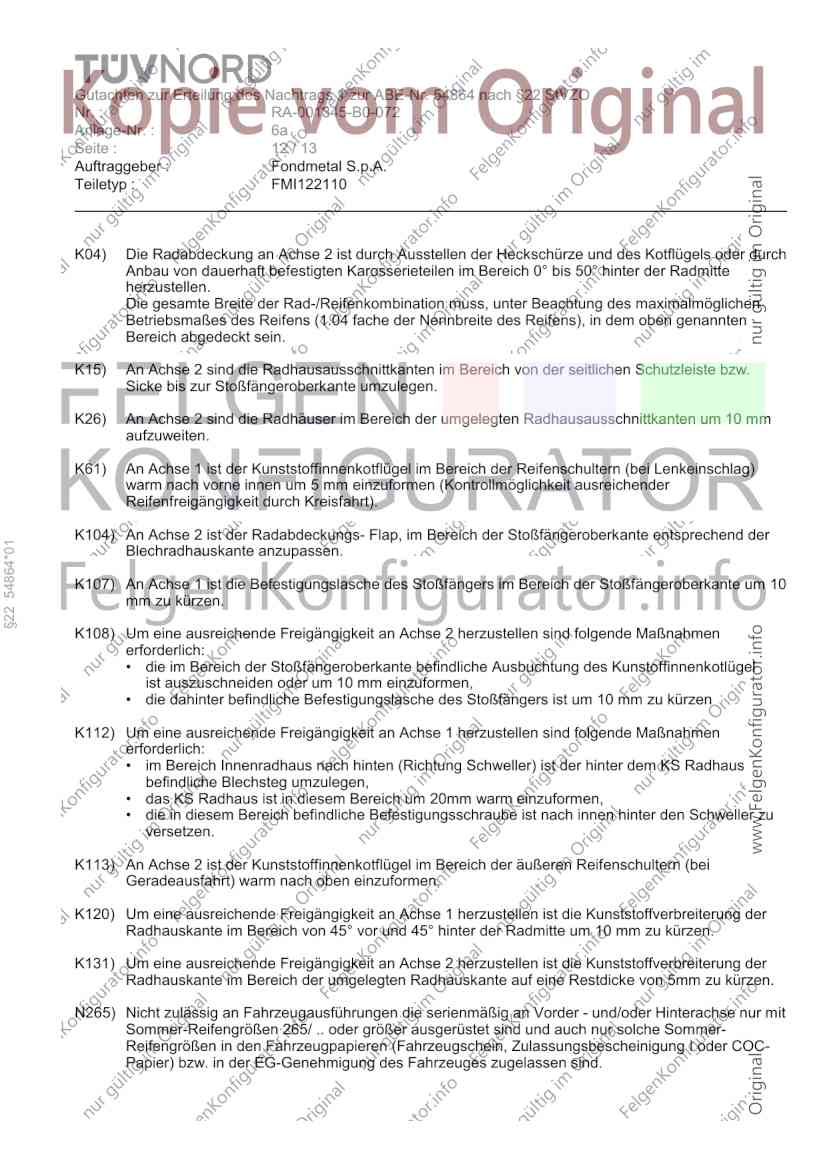

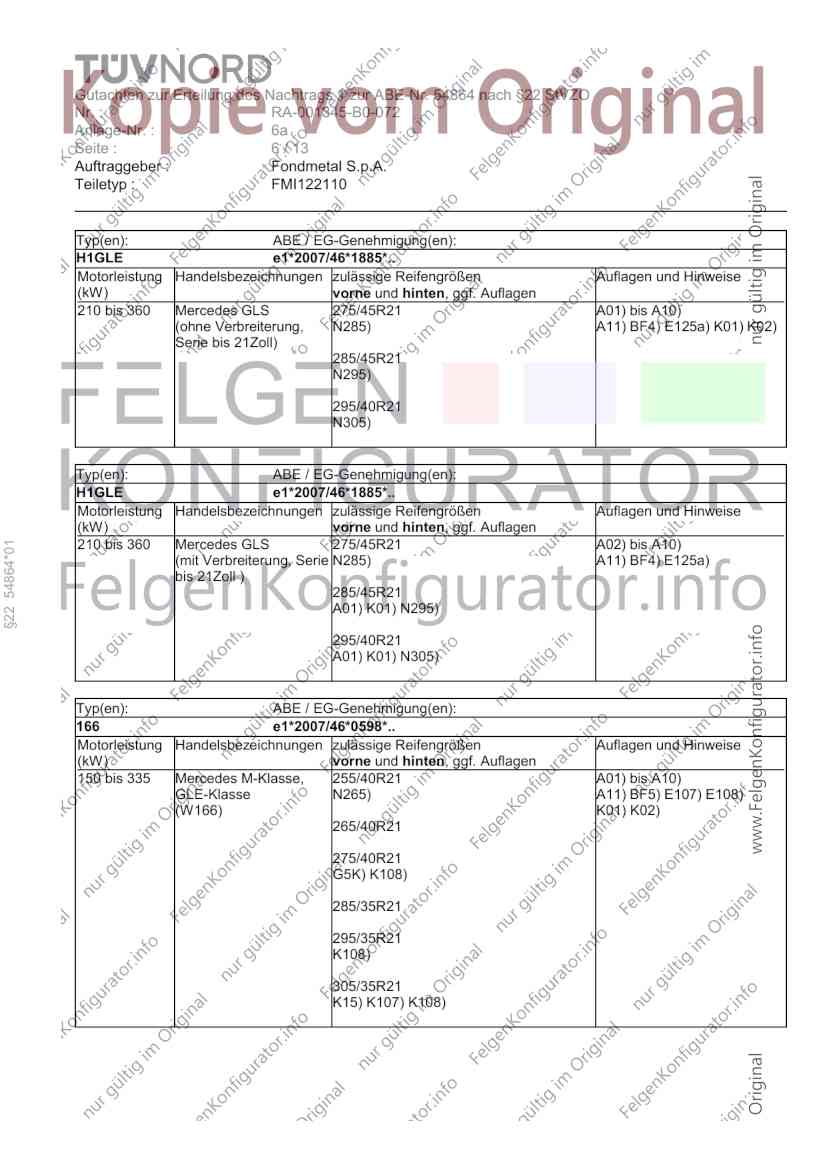

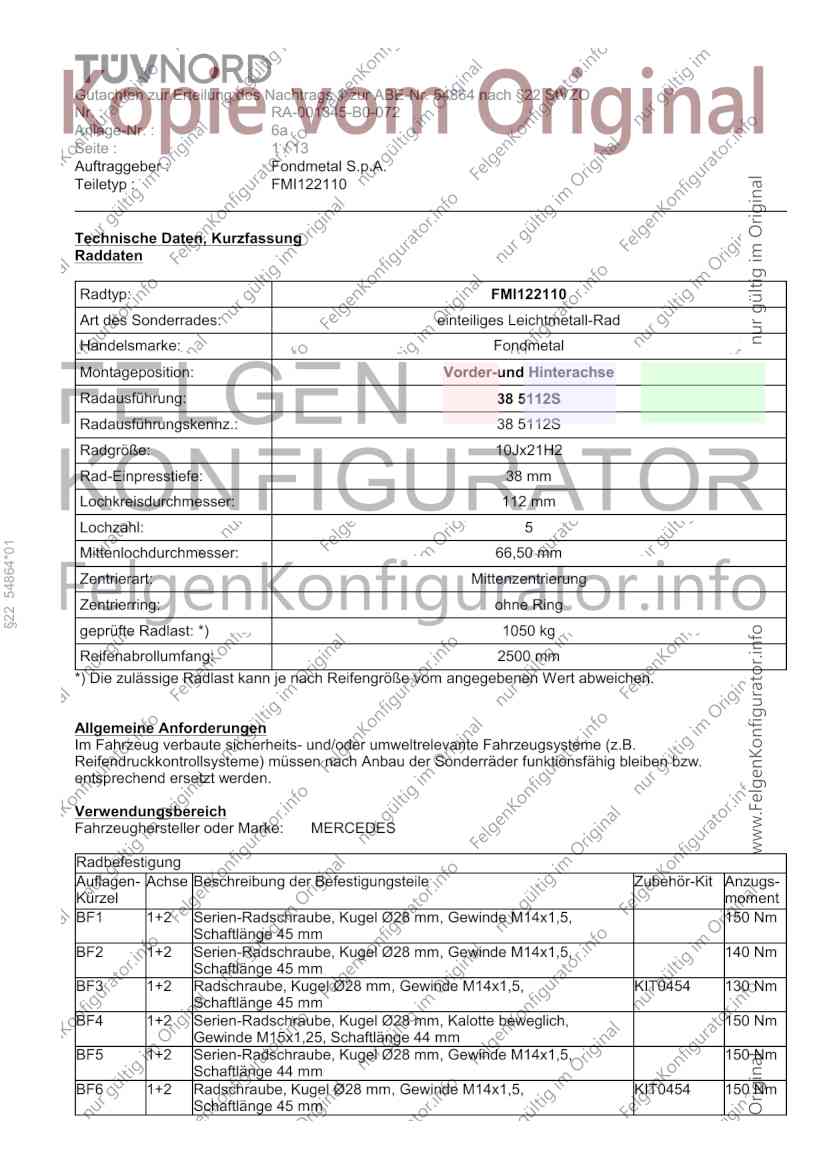

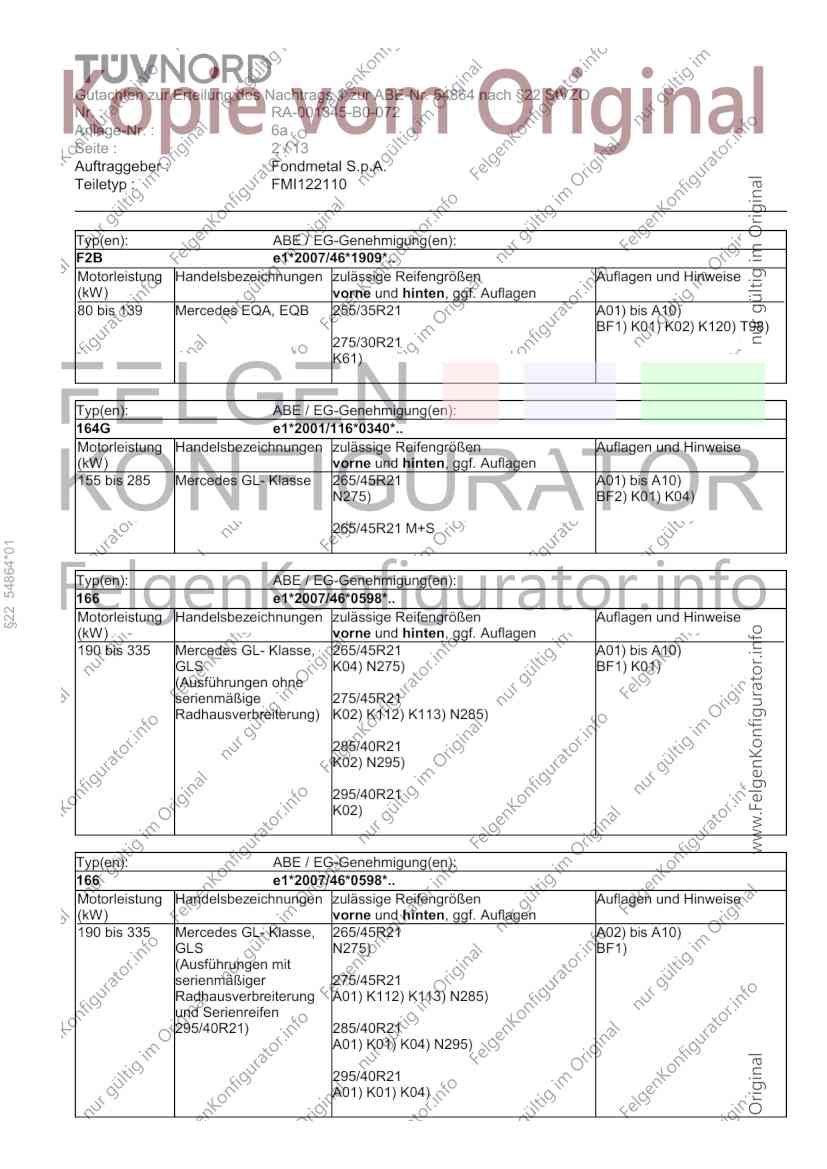

Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 54864 nach §22 StVZO
Nr. : RA-001345-B0-072
Anlage-Nr. : 6a
Seite : 1 / 13
Auftraggeber : Fondmetal S.p.A.
Teiletyp : FMI122110
Technische Daten, Kurzfassung
Raddaten
Radtyp: FMI122110
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: Fondmetal
Montageposition: Vorder-und Hinterachse
Radausführung: 38 5112S
Radausführungskennz.: 38 5112S
Radgröße: 10Jx21H2
Rad-Einpresstiefe: 38 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
§22 54864*01
Mittenlochdurchmesser: 66,50 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: *) 1050 kg
Reifenabrollumfang: 2500 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: MERCEDES
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Serien-Radschraube, Kugel Ø28 mm, Gewinde M14x1,5, 150 Nm
Schaftlänge 45 mm
BF2 1+2 Serien-Radschraube, Kugel Ø28 mm, Gewinde M14x1,5, 140 Nm
Schaftlänge 45 mm
BF3 1+2 Radschraube, Kugel Ø28 mm, Gewinde M14x1,5, KIT0454 130 Nm
Schaftlänge 45 mm
BF4 1+2 Serien-Radschraube, Kugel Ø28 mm, Kalotte beweglich, 150 Nm
Gewinde M15x1,25, Schaftlänge 44 mm
BF5 1+2 Serien-Radschraube, Kugel Ø28 mm, Gewinde M14x1,5, 150 Nm
Schaftlänge 44 mm
BF6 1+2 Radschraube, Kugel Ø28 mm, Gewinde M14x1,5, KIT0454 150 Nm
Schaftlänge 45 mm
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 54864 nach §22 StVZO
Nr. : RA-001345-B0-072
Anlage-Nr. : 6a
Seite : 2 / 13
Auftraggeber : Fondmetal S.p.A.
Teiletyp : FMI122110
Typ(en): ABE / EG-Genehmigung(en):
F2B e1*2007/46*1909*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 bis 139 Mercedes EQA, EQB 255/35R21 A01) bis A10)
BF1) K01) K02) K120) T98)
275/30R21
K61)
Typ(en): ABE / EG-Genehmigung(en):
164G e1*2001/116*0340*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
155 bis 285 Mercedes GL- Klasse 265/45R21 A01) bis A10)
N275) BF2) K01) K04)
265/45R21 M+S
§22 54864*01
Typ(en): ABE / EG-Genehmigung(en):
166 e1*2007/46*0598*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
190 bis 335 Mercedes GL- Klasse, 265/45R21 A01) bis A10)
GLS K04) N275) BF1) K01)
(Ausführungen ohne
serienmäßige 275/45R21
Radhausverbreiterung) K02) K112) K113) N285)
285/40R21
K02) N295)
295/40R21
K02)
Typ(en): ABE / EG-Genehmigung(en):
166 e1*2007/46*0598*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
190 bis 335 Mercedes GL- Klasse, 265/45R21 A02) bis A10)
GLS N275) BF1)
(Ausführungen mit
serienmäßiger 275/45R21
Radhausverbreiterung A01) K112) K113) N285)
und Serienreifen
295/40R21) 285/40R21
A01) K01) K04) N295)
295/40R21
A01) K01) K04)

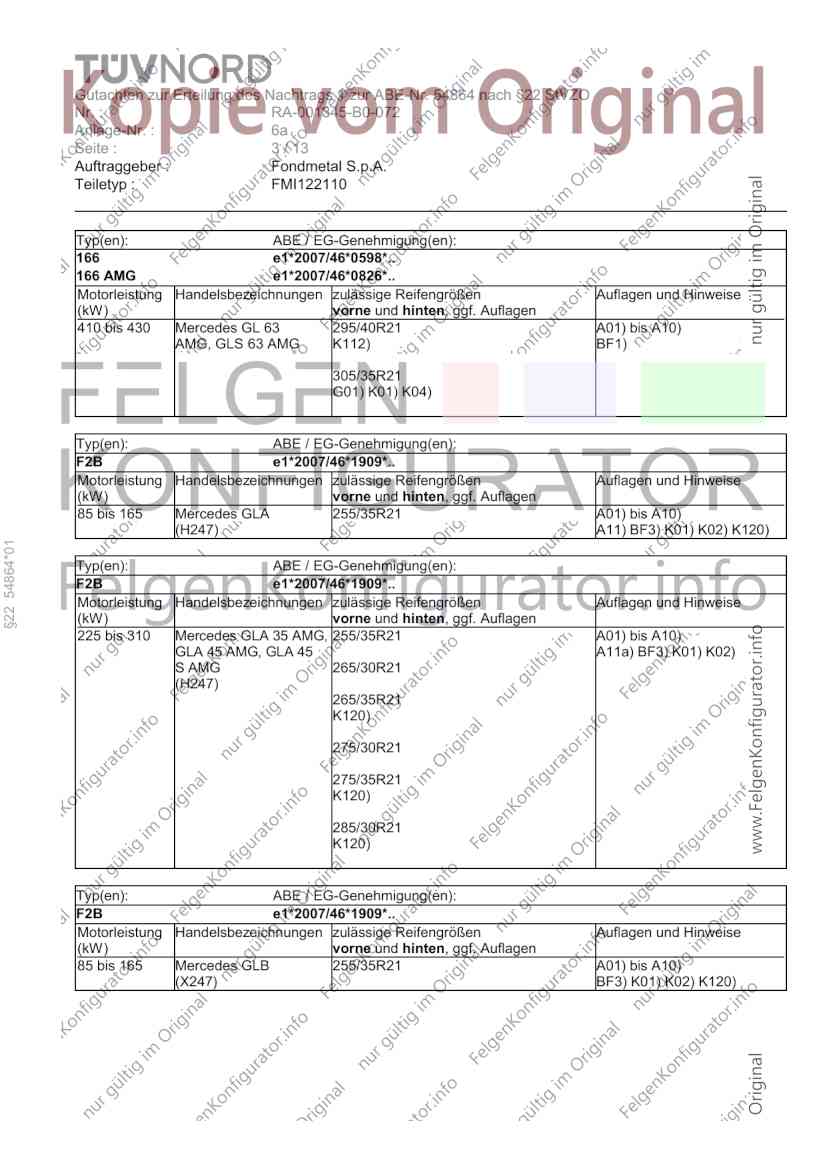

Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 54864 nach §22 StVZO
Nr. : RA-001345-B0-072
Anlage-Nr. : 6a
Seite : 3 / 13
Auftraggeber : Fondmetal S.p.A.
Teiletyp : FMI122110
Typ(en): ABE / EG-Genehmigung(en):
166 e1*2007/46*0598*..
166 AMG e1*2007/46*0826*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
410 bis 430 Mercedes GL 63 295/40R21 A01) bis A10)
AMG, GLS 63 AMG K112) BF1)
305/35R21
G01) K01) K04)
Typ(en): ABE / EG-Genehmigung(en):
F2B e1*2007/46*1909*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 165 Mercedes GLA 255/35R21 A01) bis A10)
(H247) A11) BF3) K01) K02) K120)
§22 54864*01
Typ(en): ABE / EG-Genehmigung(en):
F2B e1*2007/46*1909*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
225 bis 310 Mercedes GLA 35 AMG, 255/35R21 A01) bis A10)
GLA 45 AMG, GLA 45 A11a) BF3) K01) K02)
S AMG 265/30R21
(H247)
265/35R21
K120)
275/30R21
275/35R21
K120)
285/30R21
K120)
Typ(en): ABE / EG-Genehmigung(en):
F2B e1*2007/46*1909*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 165 Mercedes GLB 255/35R21 A01) bis A10)
(X247) BF3) K01) K02) K120)
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 54864 nach §22 StVZO
Nr. : RA-001345-B0-072
Anlage-Nr. : 6a
Seite : 4 / 13
Auftraggeber : Fondmetal S.p.A.
Teiletyp : FMI122110
Typ(en): ABE / EG-Genehmigung(en):
F2B e1*2007/46*1909*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
225 Mercedes GLB 35 AMG 255/35R21 A01) bis A10)
(X247) A11a) BF3) K01) K02)
265/30R21
265/35R21
K120)
275/30R21
275/35R21
K120)
285/30R21
K120)
§22 54864*01
Typ(en): ABE / EG-Genehmigung(en):
166 e1*2007/46*0598*..
166 AMG e1*2007/46*0826*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
410 bis 430 Mercedes GLE AMG 63, 255/40R21 M+S A02) bis A10)
AMG 63S BF1) E108)
265/35R21
265/40R21
275/35R21
275/40R21
285/35R21
295/35R21
A01) K01)
305/35R21
A01) K01) K15) K131)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
265/40R21 305/35R21 A01) bis A10)
K15) K131) BF1) E108) V00)

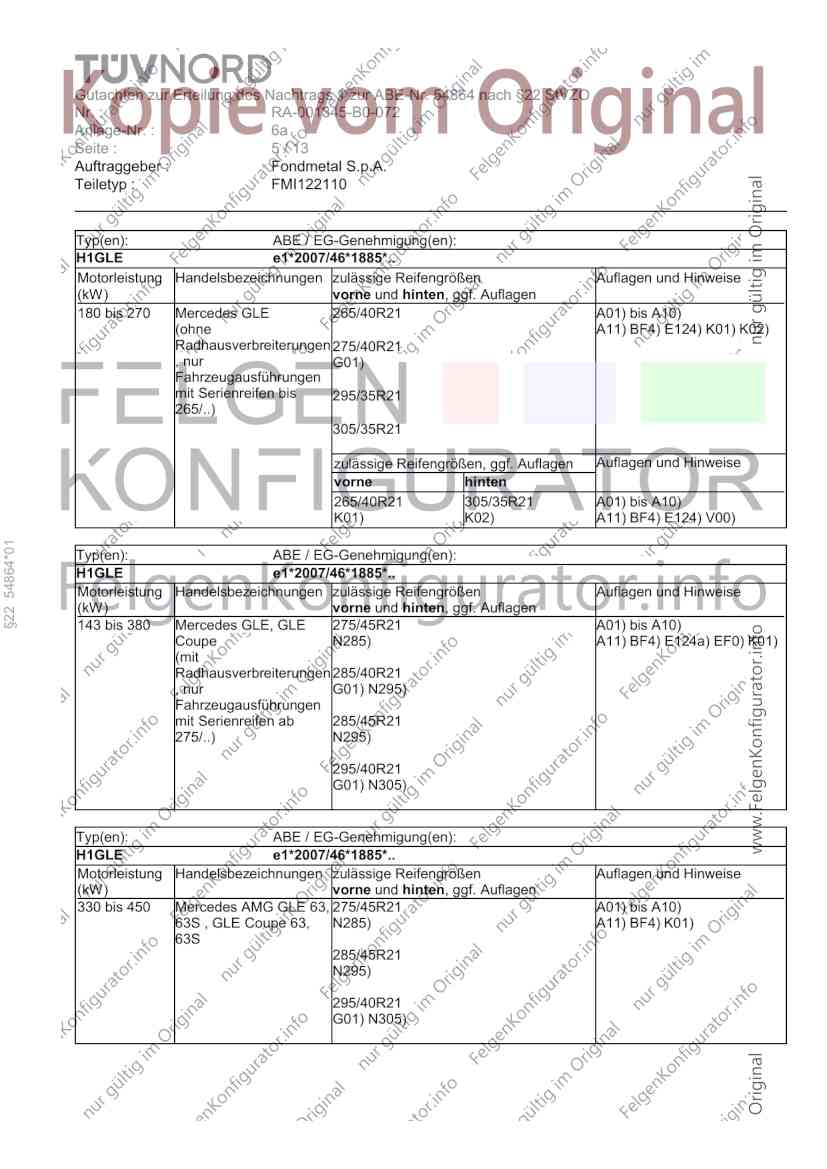

Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 54864 nach §22 StVZO
Nr. : RA-001345-B0-072
Anlage-Nr. : 6a
Seite : 5 / 13
Auftraggeber : Fondmetal S.p.A.
Teiletyp : FMI122110
Typ(en): ABE / EG-Genehmigung(en):
H1GLE e1*2007/46*1885*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
180 bis 270 Mercedes GLE 265/40R21 A01) bis A10)
(ohne A11) BF4) E124) K01) K02)
Radhausverbreiterungen 275/40R21
, nur G01)
Fahrzeugausführungen
mit Serienreifen bis 295/35R21
265/..)
305/35R21
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
265/40R21 305/35R21 A01) bis A10)
K01) K02) A11) BF4) E124) V00)
§22 54864*01
Typ(en): ABE / EG-Genehmigung(en):
H1GLE e1*2007/46*1885*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
143 bis 380 Mercedes GLE, GLE 275/45R21 A01) bis A10)
Coupe N285) A11) BF4) E124a) EF0) K01)
(mit
Radhausverbreiterungen 285/40R21
, nur G01) N295)
Fahrzeugausführungen
mit Serienreifen ab 285/45R21
275/..) N295)
295/40R21
G01) N305)
Typ(en): ABE / EG-Genehmigung(en):
H1GLE e1*2007/46*1885*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
330 bis 450 Mercedes AMG GLE 63, 275/45R21 A01) bis A10)
63S , GLE Coupe 63, N285) A11) BF4) K01)
63S
285/45R21
N295)
295/40R21
G01) N305)
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 54864 nach §22 StVZO
Nr. : RA-001345-B0-072
Anlage-Nr. : 6a
Seite : 6 / 13
Auftraggeber : Fondmetal S.p.A.
Teiletyp : FMI122110
Typ(en): ABE / EG-Genehmigung(en):
H1GLE e1*2007/46*1885*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
210 bis 360 Mercedes GLS 275/45R21 A01) bis A10)
(ohne Verbreiterung, N285) A11) BF4) E125a) K01) K02)
Serie bis 21Zoll)
285/45R21
N295)
295/40R21
N305)
Typ(en): ABE / EG-Genehmigung(en):
H1GLE e1*2007/46*1885*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
210 bis 360 Mercedes GLS 275/45R21 A02) bis A10)
§22 54864*01
(mit Verbreiterung, Serie N285) A11) BF4) E125a)
bis 21Zoll )
285/45R21
A01) K01) N295)
295/40R21
A01) K01) N305)
Typ(en): ABE / EG-Genehmigung(en):
166 e1*2007/46*0598*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
150 bis 335 Mercedes M-Klasse, 255/40R21 A01) bis A10)
GLE-Klasse N265) A11) BF5) E107) E108)
(W166) K01) K02)
265/40R21
275/40R21
G5K) K108)
285/35R21
295/35R21
K108)
305/35R21
K15) K107) K108)

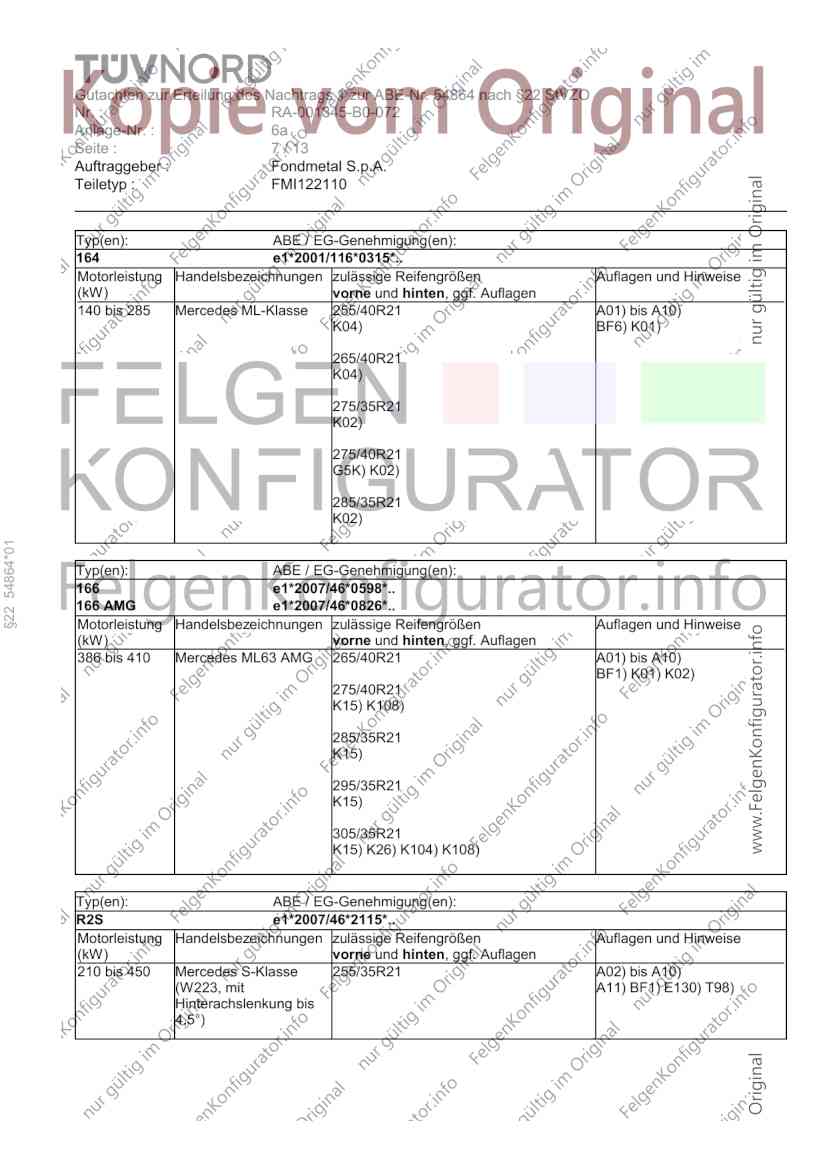

Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 54864 nach §22 StVZO
Nr. : RA-001345-B0-072
Anlage-Nr. : 6a
Seite : 7 / 13
Auftraggeber : Fondmetal S.p.A.
Teiletyp : FMI122110
Typ(en): ABE / EG-Genehmigung(en):
164 e1*2001/116*0315*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
140 bis 285 Mercedes ML-Klasse 255/40R21 A01) bis A10)
K04) BF6) K01)
265/40R21
K04)
275/35R21
K02)
275/40R21
G5K) K02)
285/35R21
K02)
§22 54864*01
Typ(en): ABE / EG-Genehmigung(en):
166 e1*2007/46*0598*..
166 AMG e1*2007/46*0826*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
386 bis 410 Mercedes ML63 AMG 265/40R21 A01) bis A10)
BF1) K01) K02)
275/40R21
K15) K108)
285/35R21
K15)
295/35R21
K15)
305/35R21
K15) K26) K104) K108)
Typ(en): ABE / EG-Genehmigung(en):
R2S e1*2007/46*2115*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
210 bis 450 Mercedes S-Klasse 255/35R21 A02) bis A10)
(W223, mit A11) BF1) E130) T98)
Hinterachslenkung bis
4,5°)

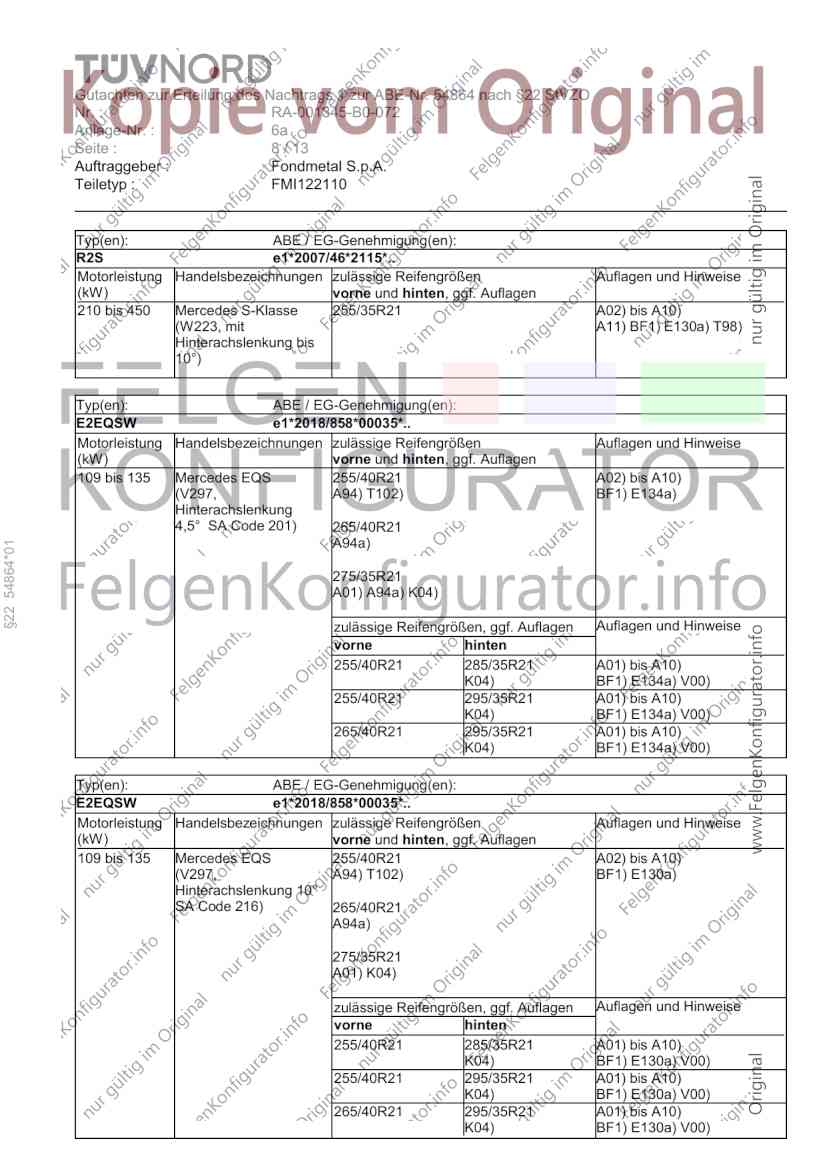

Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 54864 nach §22 StVZO
Nr. : RA-001345-B0-072
Anlage-Nr. : 6a
Seite : 8 / 13
Auftraggeber : Fondmetal S.p.A.
Teiletyp : FMI122110
Typ(en): ABE / EG-Genehmigung(en):
R2S e1*2007/46*2115*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
210 bis 450 Mercedes S-Klasse 255/35R21 A02) bis A10)
(W223, mit A11) BF1) E130a) T98)
Hinterachslenkung bis
10°)
Typ(en): ABE / EG-Genehmigung(en):
E2EQSW e1*2018/858*00035*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
109 bis 135 Mercedes EQS 255/40R21 A02) bis A10)
(V297, A94) T102) BF1) E134a)
Hinterachslenkung
4,5° SA Code 201) 265/40R21
A94a)
§22 54864*01
275/35R21
A01) A94a) K04)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
255/40R21 285/35R21 A01) bis A10)
K04) BF1) E134a) V00)
255/40R21 295/35R21 A01) bis A10)
K04) BF1) E134a) V00)
265/40R21 295/35R21 A01) bis A10)
K04) BF1) E134a) V00)
Typ(en): ABE / EG-Genehmigung(en):
E2EQSW e1*2018/858*00035*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
109 bis 135 Mercedes EQS 255/40R21 A02) bis A10)
(V297, A94) T102) BF1) E130a)
Hinterachslenkung 10°
SA Code 216) 265/40R21
A94a)
275/35R21
A01) K04)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
255/40R21 285/35R21 A01) bis A10)
K04) BF1) E130a) V00)
255/40R21 295/35R21 A01) bis A10)
K04) BF1) E130a) V00)
265/40R21 295/35R21 A01) bis A10)
K04) BF1) E130a) V00)
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 54864 nach §22 StVZO
Nr. : RA-001345-B0-072
Anlage-Nr. : 6a
Seite : 9 / 13
Auftraggeber : Fondmetal S.p.A.
Teiletyp : FMI122110
Typ(en): ABE / EG-Genehmigung(en):
E2EQSW e1*2018/858*00035*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
185 Mercedes EQS 53 AMG 265/40R21 M+S A02) bis A10)
(V297, BF1)
Hinterachslenkung 9° 275/35R21
SA Code 216)
275/40R21
285/35R21
A01) K01) K04)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
§22 54864*01
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich,
wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der in
Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie nicht
zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht über
die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei Verwendung
des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem Abrollumfang zulässig
sind. Es müssen die serienmäßigen Befestigungsteile verwendet werden.
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 54864 nach §22 StVZO
Nr. : RA-001345-B0-072
Anlage-Nr. : 6a
Seite : 10 / 13
Auftraggeber : Fondmetal S.p.A.
Teiletyp : FMI122110
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts und/
oder der Felgenschulter eingeschränkt sein.
A11) Auch zulässig an Fahrzeugen mit Hybrid Antrieb -Hybrid, Mild-Hybrid, Plug-in-Hybrid-, dass sind
Fahrzeuge (FZ), die in der Zulassungsbescheinigung Teil 1 (FZ-Schein) unter P.3 " Hybr. ....",
eingetragen haben.
A11a) Auch zulässig an Fahrzeugen mit Mild-Hybrid Antrieb, dass sind Fahrzeuge (FZ), die in der
Zulassungsbescheinigung Teil 1 (FZ-Schein) unter P.3 " Hybr. ....", eingetragen haben.
A94) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur auf
den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des Fahrzeugherstellers).
§22 54864*01
A94a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur auf
den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des Fahrzeugherstellers).
BF1) Es sind folgende Befestigungsteile zu verwenden:
Achse: 1+2
Serien-Radschraube, Kugel Ø28 mm, Gewinde M14x1,5, Schaftlänge 45 mm
Anzugsmoment: 150 Nm
BF2) Es sind folgende Befestigungsteile zu verwenden:
Achse: 1+2
Serien-Radschraube, Kugel Ø28 mm, Gewinde M14x1,5, Schaftlänge 45 mm
Anzugsmoment: 140 Nm
BF3) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kugel Ø28 mm, Gewinde M14x1,5, Schaftlänge 45 mm
Zubehörkit: KIT0454
Anzugsmoment: 130 Nm
BF4) Es sind folgende Befestigungsteile zu verwenden:
Achse: 1+2
Serien-Radschraube, Kugel Ø28 mm, Kalotte beweglich, Gewinde M15x1,25, Schaftlänge 44 mm
Anzugsmoment: 150 Nm
BF5) Es sind folgende Befestigungsteile zu verwenden:
Achse: 1+2
Serien-Radschraube, Kugel Ø28 mm, Gewinde M14x1,5, Schaftlänge 44 mm
Anzugsmoment: 150 Nm
BF6) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kugel Ø28 mm, Gewinde M14x1,5, Schaftlänge 45 mm
Zubehörkit: KIT0454
Anzugsmoment: 150 Nm
E107) Nicht zulässig an beschussgeschützten Fahrzeugausführungen.
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 54864 nach §22 StVZO
Nr. : RA-001345-B0-072
Anlage-Nr. : 6a
Seite : 11 / 13
Auftraggeber : Fondmetal S.p.A.
Teiletyp : FMI122110

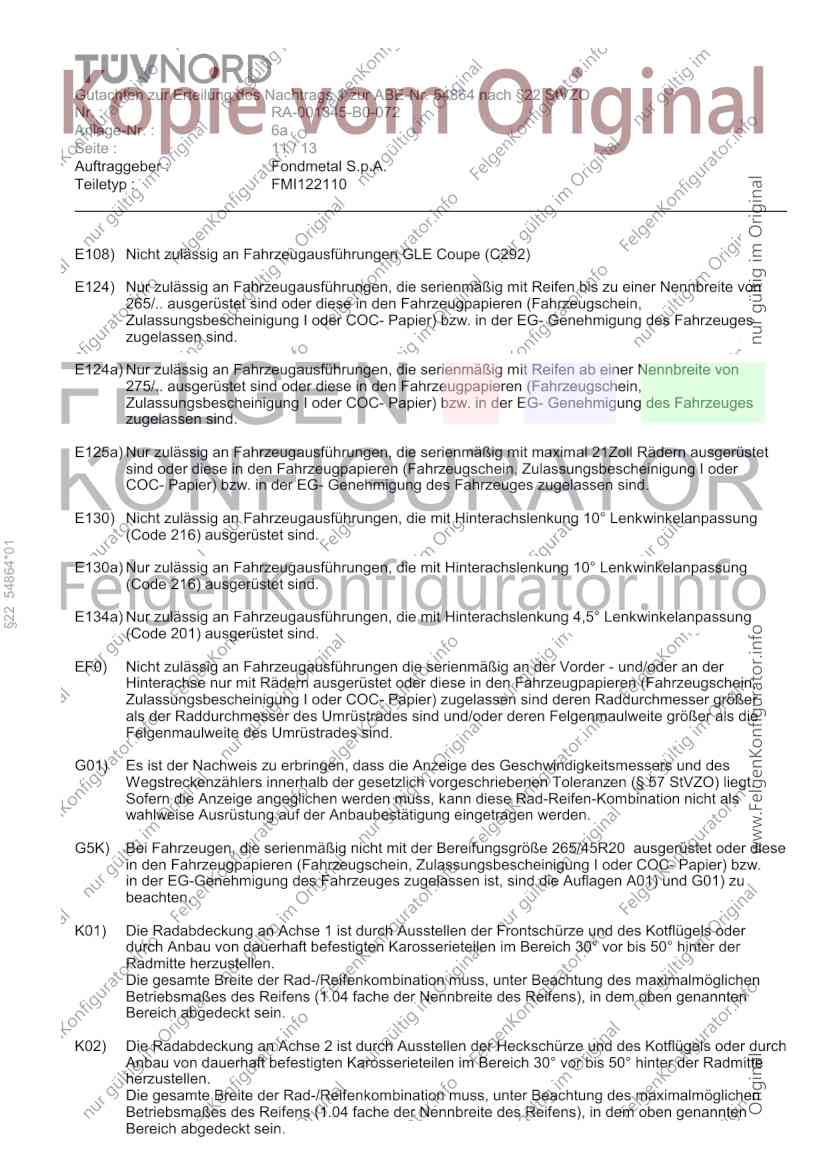

E108) Nicht zulässig an Fahrzeugausführungen GLE Coupe (C292)
E124) Nur zulässig an Fahrzeugausführungen, die serienmäßig mit Reifen bis zu einer Nennbreite von
265/.. ausgerüstet sind oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG- Genehmigung des Fahrzeuges
zugelassen sind.
E124a) Nur zulässig an Fahrzeugausführungen, die serienmäßig mit Reifen ab einer Nennbreite von
275/.. ausgerüstet sind oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG- Genehmigung des Fahrzeuges
zugelassen sind.
E125a) Nur zulässig an Fahrzeugausführungen, die serienmäßig mit maximal 21Zoll Rädern ausgerüstet
sind oder diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder
COC- Papier) bzw. in der EG- Genehmigung des Fahrzeuges zugelassen sind.
E130) Nicht zulässig an Fahrzeugausführungen, die mit Hinterachslenkung 10° Lenkwinkelanpassung
(Code 216) ausgerüstet sind.
§22 54864*01
E130a) Nur zulässig an Fahrzeugausführungen, die mit Hinterachslenkung 10° Lenkwinkelanpassung
(Code 216) ausgerüstet sind.
E134a) Nur zulässig an Fahrzeugausführungen, die mit Hinterachslenkung 4,5° Lenkwinkelanpassung
(Code 201) ausgerüstet sind.
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) zugelassen sind deren Raddurchmesser größer
als der Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO) liegt.
Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination nicht als
wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
G5K) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 265/45R20 ausgerüstet oder diese
in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu
beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der Radmitte
herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 54864 nach §22 StVZO
Nr. : RA-001345-B0-072
Anlage-Nr. : 6a
Seite : 12 / 13
Auftraggeber : Fondmetal S.p.A.
Teiletyp : FMI122110
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der Radmitte
herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K15) An Achse 2 sind die Radhausausschnittkanten im Bereich von der seitlichen Schutzleiste bzw.
Sicke bis zur Stoßfängeroberkante umzulegen.
K26) An Achse 2 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um 10 mm
aufzuweiten.
K61) An Achse 1 ist der Kunststoffinnenkotflügel im Bereich der Reifenschultern (bei Lenkeinschlag)
warm nach vorne innen um 5 mm einzuformen (Kontrollmöglichkeit ausreichender
Reifenfreigängigkeit durch Kreisfahrt).
K104) An Achse 2 ist der Radabdeckungs- Flap, im Bereich der Stoßfängeroberkante entsprechend der
§22 54864*01
Blechradhauskante anzupassen.
K107) An Achse 1 ist die Befestigungslasche des Stoßfängers im Bereich der Stoßfängeroberkante um 10
mm zu kürzen.
K108) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende Maßnahmen
erforderlich:
• die im Bereich der Stoßfängeroberkante befindliche Ausbuchtung des Kunstoffinnenkotlügel
ist auszuschneiden oder um 10 mm einzuformen,
• die dahinter befindliche Befestigungslasche des Stoßfängers ist um 10 mm zu kürzen
K112) Um eine ausreichende Freigängigkeit an Achse 1 herzustellen sind folgende Maßnahmen
erforderlich:
• im Bereich Innenradhaus nach hinten (Richtung Schweller) ist der hinter dem KS Radhaus
befindliche Blechsteg umzulegen,
• das KS Radhaus ist in diesem Bereich um 20mm warm einzuformen,
• die in diesem Bereich befindliche Befestigungsschraube ist nach innen hinter den Schweller zu
versetzen.
K113) An Achse 2 ist der Kunststoffinnenkotflügel im Bereich der äußeren Reifenschultern (bei
Geradeausfahrt) warm nach oben einzuformen.
K120) Um eine ausreichende Freigängigkeit an Achse 1 herzustellen ist die Kunststoffverbreiterung der
Radhauskante im Bereich von 45° vor und 45° hinter der Radmitte um 10 mm zu kürzen.
K131) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen ist die Kunststoffverbreiterung der
Radhauskante im Bereich der umgelegten Radhauskante auf eine Restdicke von 5mm zu kürzen.
N265) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse nur mit
Sommer-Reifengrößen 265/ .. oder größer ausgerüstet sind und auch nur solche Sommer-
Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 54864 nach §22 StVZO
Nr. : RA-001345-B0-072
Anlage-Nr. : 6a
Seite : 13 / 13
Auftraggeber : Fondmetal S.p.A.
Teiletyp : FMI122110

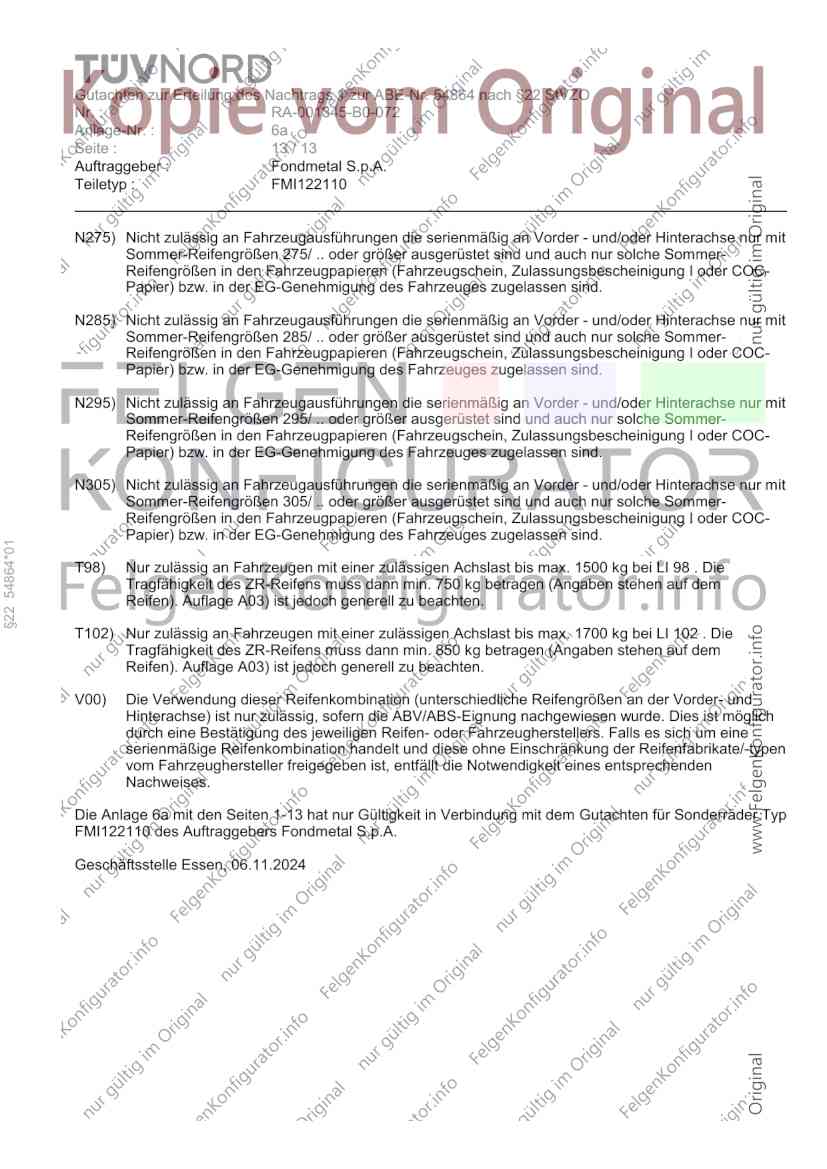

N275) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse nur mit
Sommer-Reifengrößen 275/ .. oder größer ausgerüstet sind und auch nur solche Sommer-
Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N285) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse nur mit
Sommer-Reifengrößen 285/ .. oder größer ausgerüstet sind und auch nur solche Sommer-
Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N295) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse nur mit
Sommer-Reifengrößen 295/ .. oder größer ausgerüstet sind und auch nur solche Sommer-
Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N305) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse nur mit
Sommer-Reifengrößen 305/ .. oder größer ausgerüstet sind und auch nur solche Sommer-
Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
§22 54864*01
T98) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1500 kg bei LI 98 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 750 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T102) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1700 kg bei LI 102 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 850 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder- und
Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde. Dies ist möglich
durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers. Falls es sich um eine
serienmäßige Reifenkombination handelt und diese ohne Einschränkung der Reifenfabrikate/-typen
vom Fahrzeughersteller freigegeben ist, entfällt die Notwendigkeit eines entsprechenden
Nachweises.
Die Anlage 6a mit den Seiten 1-13 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder Typ
FMI122110 des Auftraggebers Fondmetal S.p.A.
Geschäftsstelle Essen, 06.11.2024
Anlage 0
Teil1: Tragfähigkeitskennzahl und Geschwindigkeitssymbol
Teil2: Hinweise zu den Radabdeckungsauflagen
Seite 9 von 9
Teil2: Hinweise zu den Radabdeckungsauflagen-Nrn. K01, K02, K03 und K04
Die nachfolgenden Bilder stellen die Hilfsmittel zur Erfüllung der Radabdeckung dar, die in den Rad-
abdeckungsauflagen beschrieben sind.
Bei diesen Hilfsmitteln handelt es sich um Gummileisten (schraffiert dargestellt) die mit einem
Karosseriekleber beaufschlagt sind. Der Kleber ist auf der Gummileiste so aufgebracht, dass bei der
Montage eine Verklebung der äußeren Kotflügelkante mit der Gummileiste erfolgt.
Bei vorschriftsgemäßer Durchführung der Montage ist eine dauerhafte und sichere Befestigung der
Gummileisten an der Karosserie gewährleistet.
Diese Gummileisten sind im Karosseriefachhandel, als Meterware in verschiedenen Breiten, erhältlich.
Unter Verwendung dieser Leisten ist die Herstellung einer Verbreiterung bis zu 10 mm zulässig.
Vorderachse:
Bereich 30-Grad vor der Radmitte Bereich 30-Grad vor und 50-Grad hinter der Radmitte
§22 54864*01
Hinterachse:
Bereich 50-Grad hinter der Radmitte Bereich 30-Grad vor und 50-Grad hinter der Radmitte
V:23.10.2024
