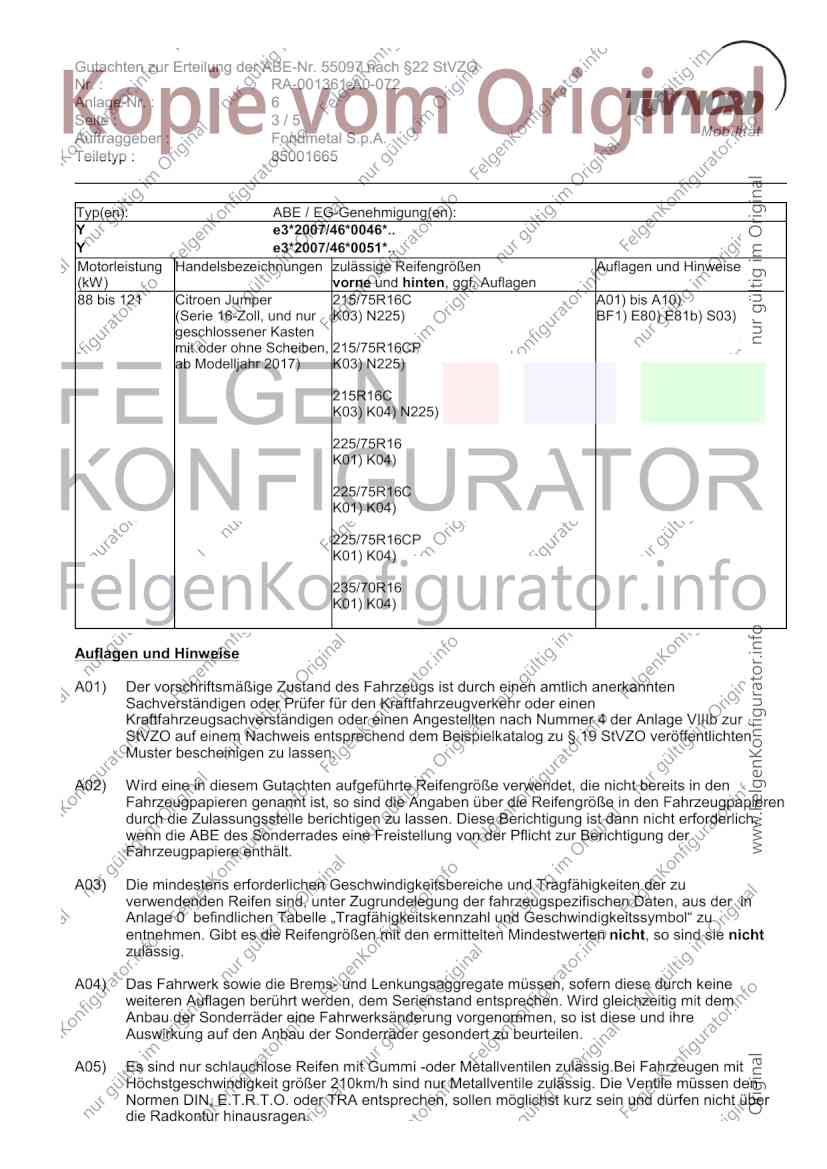

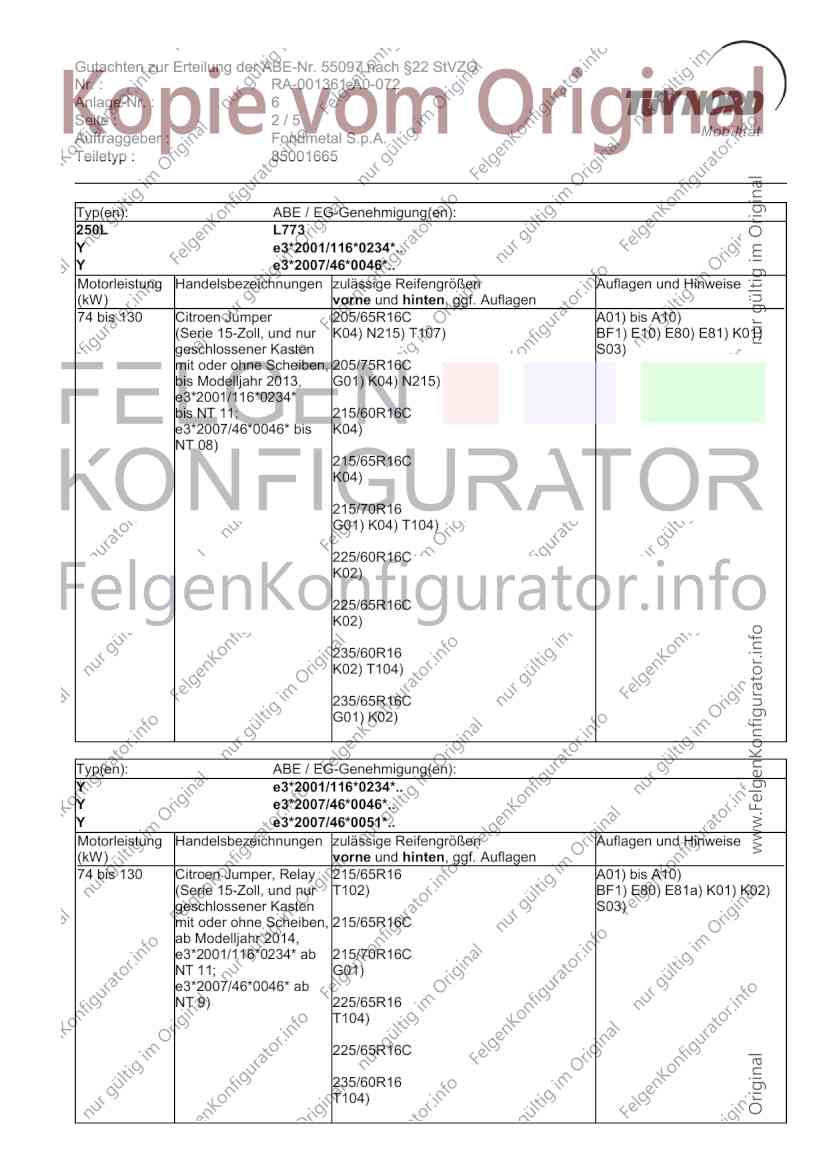

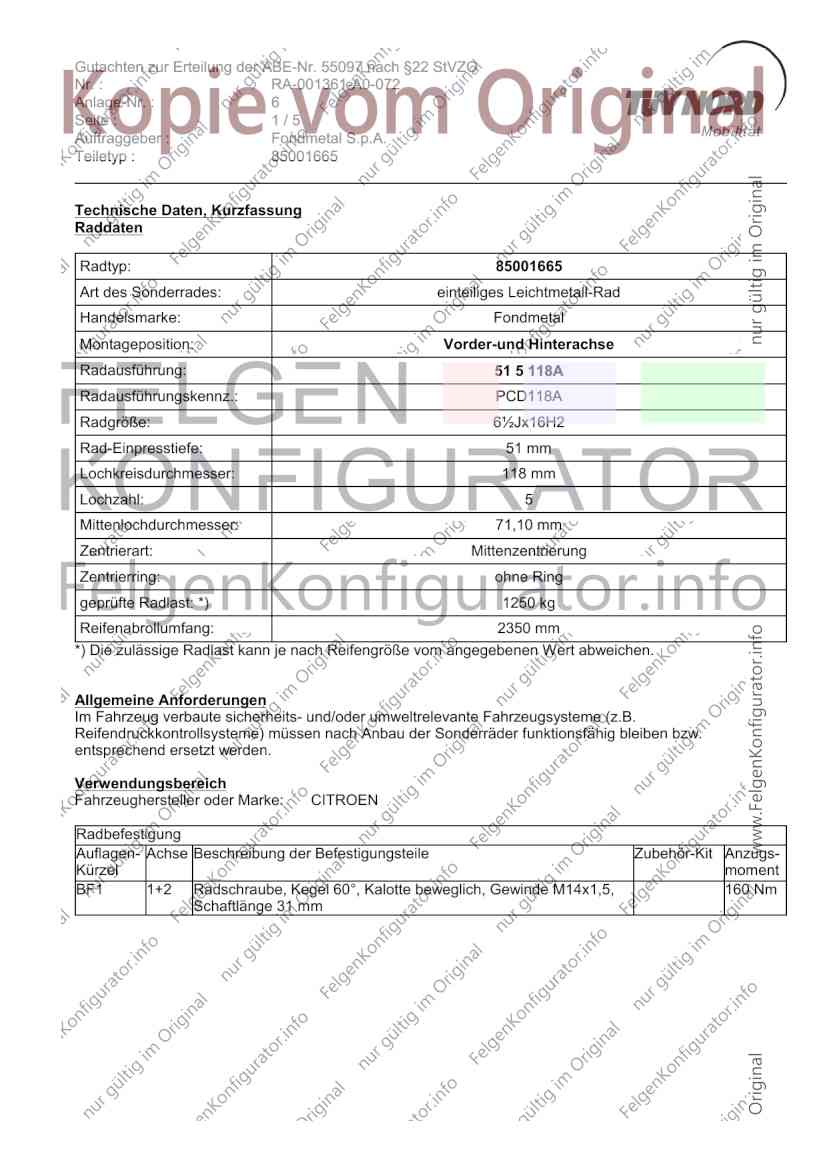

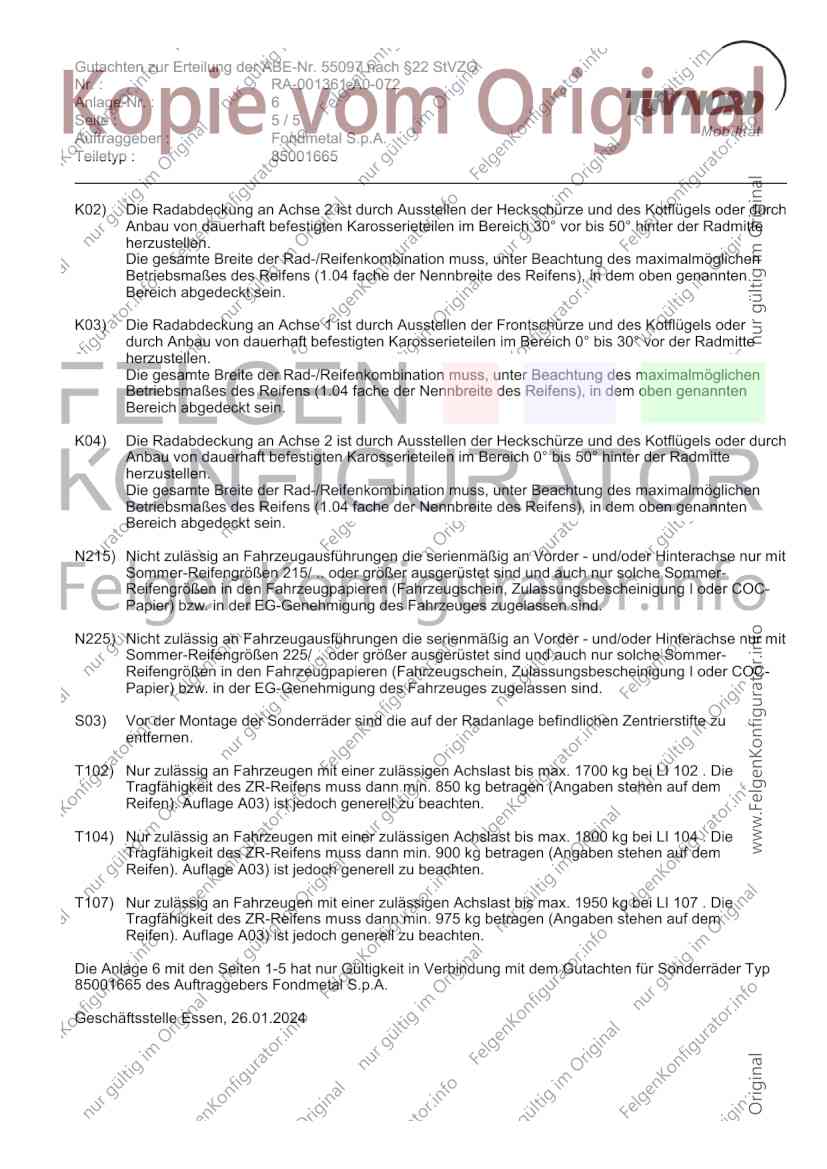

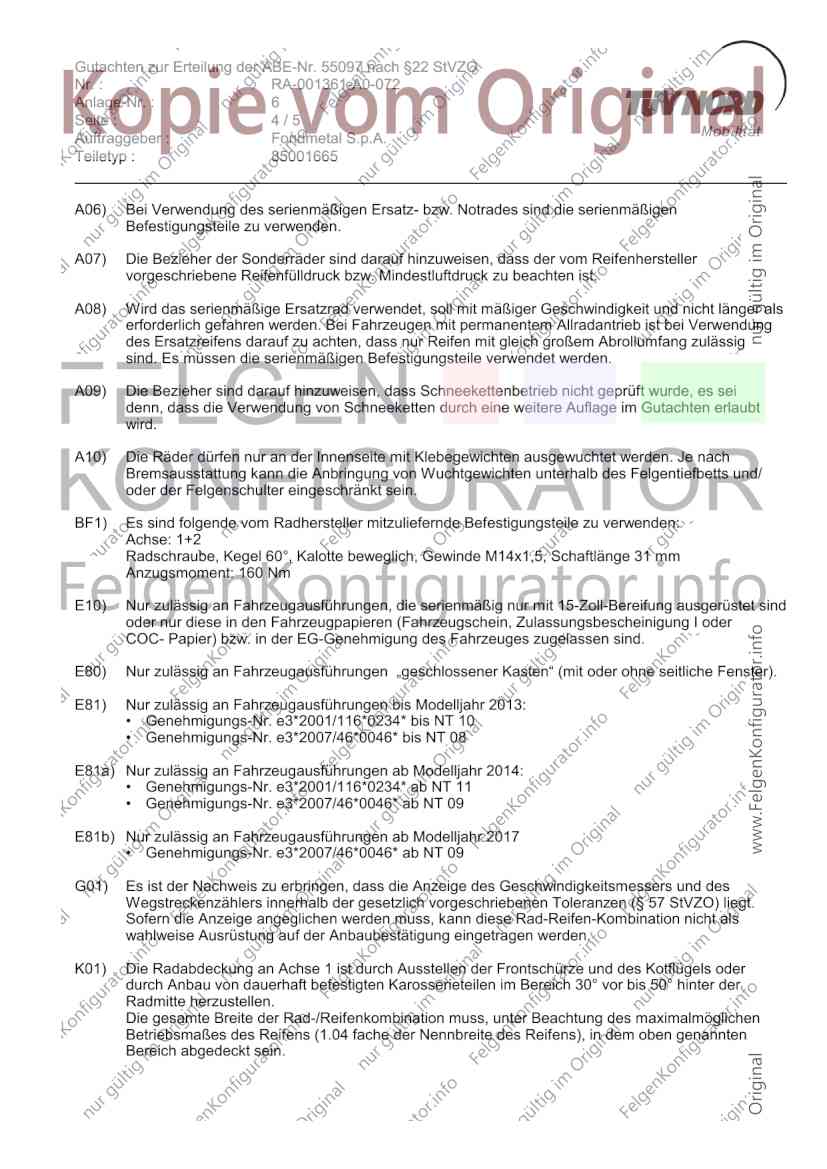

Gutachten zur Erteilung der ABE-Nr. 55097 nach §22 StVZO
Nr. : RA-001361-A0-072
Anlage-Nr. : 6
Seite : 1/5
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 85001665
Technische Daten, Kurzfassung
Raddaten
Radtyp: 85001665
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: Fondmetal
Montageposition: Vorder-und Hinterachse
Radausführung: 51 5 118A
Radausführungskennz.: PCD118A
Radgröße: 6½Jx16H2
Rad-Einpresstiefe: 51 mm
Lochkreisdurchmesser: 118 mm
Lochzahl: 5
Mittenlochdurchmesser: 71,10 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: *) 1250 kg
Reifenabrollumfang: 2350 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: CITROEN
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Radschraube, Kegel 60°, Kalotte beweglich, Gewinde M14x1,5, 160 Nm
Schaftlänge 31 mm
Gutachten zur Erteilung der ABE-Nr. 55097 nach §22 StVZO
Nr. : RA-001361-A0-072
Anlage-Nr. : 6
Seite : 2/5
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 85001665
Typ(en): ABE / EG-Genehmigung(en):
250L L773
Y e3*2001/116*0234*..
Y e3*2007/46*0046*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
74 bis 130 Citroen Jumper 205/65R16C A01) bis A10)
(Serie 15-Zoll, und nur K04) N215) T107) BF1) E10) E80) E81) K01)
geschlossener Kasten S03)
mit oder ohne Scheiben, 205/75R16C
bis Modelljahr 2013, G01) K04) N215)
e3*2001/116*0234*
bis NT 11; 215/60R16C
e3*2007/46*0046* bis K04)
NT 08)
215/65R16C
K04)
215/70R16
G01) K04) T104)
225/60R16C
K02)
225/65R16C
K02)
235/60R16
K02) T104)
235/65R16C
G01) K02)
Typ(en): ABE / EG-Genehmigung(en):
Y e3*2001/116*0234*..
Y e3*2007/46*0046*..
Y e3*2007/46*0051*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
74 bis 130 Citroen Jumper, Relay 215/65R16 A01) bis A10)
(Serie 15-Zoll, und nur T102) BF1) E80) E81a) K01) K02)
geschlossener Kasten S03)
mit oder ohne Scheiben, 215/65R16C
ab Modelljahr 2014,
e3*2001/116*0234* ab 215/70R16C
NT 11; G01)
e3*2007/46*0046* ab
NT 9) 225/65R16
T104)
225/65R16C
235/60R16
T104)
Gutachten zur Erteilung der ABE-Nr. 55097 nach §22 StVZO
Nr. : RA-001361-A0-072
Anlage-Nr. : 6
Seite : 3/5
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 85001665
Typ(en): ABE / EG-Genehmigung(en):
Y e3*2007/46*0046*..
Y e3*2007/46*0051*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 121 Citroen Jumper 215/75R16C A01) bis A10)
(Serie 16-Zoll, und nur K03) N225) BF1) E80) E81b) S03)
geschlossener Kasten
mit oder ohne Scheiben, 215/75R16CP
ab Modelljahr 2017) K03) N225)
215R16C
K03) K04) N225)
225/75R16
K01) K04)
225/75R16C
K01) K04)
225/75R16CP
K01) K04)
235/70R16
K01) K04)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich,
wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der in
Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie nicht
zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht über
die Radkontur hinausragen.
Gutachten zur Erteilung der ABE-Nr. 55097 nach §22 StVZO
Nr. : RA-001361-A0-072
Anlage-Nr. : 6
Seite : 4/5
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 85001665
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei Verwendung
des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem Abrollumfang zulässig
sind. Es müssen die serienmäßigen Befestigungsteile verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts und/
oder der Felgenschulter eingeschränkt sein.
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Kalotte beweglich, Gewinde M14x1,5, Schaftlänge 31 mm
Anzugsmoment: 160 Nm
E10) Nur zulässig an Fahrzeugausführungen, die serienmäßig nur mit 15-Zoll-Bereifung ausgerüstet sind
oder nur diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder
COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
E80) Nur zulässig an Fahrzeugausführungen „geschlossener Kasten“ (mit oder ohne seitliche Fenster).
E81) Nur zulässig an Fahrzeugausführungen bis Modelljahr 2013:
• Genehmigungs-Nr. e3*2001/116*0234* bis NT 10
• Genehmigungs-Nr. e3*2007/46*0046* bis NT 08
E81a) Nur zulässig an Fahrzeugausführungen ab Modelljahr 2014:
• Genehmigungs-Nr. e3*2001/116*0234* ab NT 11
• Genehmigungs-Nr. e3*2007/46*0046* ab NT 09
E81b) Nur zulässig an Fahrzeugausführungen ab Modelljahr 2017
• Genehmigungs-Nr. e3*2007/46*0046* ab NT 09
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO) liegt.
Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination nicht als
wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
Gutachten zur Erteilung der ABE-Nr. 55097 nach §22 StVZO
Nr. : RA-001361-A0-072
Anlage-Nr. : 6
Seite : 5/5
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 85001665
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der Radmitte
herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der Radmitte
herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der Radmitte
herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
N215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse nur mit
Sommer-Reifengrößen 215/ .. oder größer ausgerüstet sind und auch nur solche Sommer-
Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse nur mit
Sommer-Reifengrößen 225/ .. oder größer ausgerüstet sind und auch nur solche Sommer-
Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
S03) Vor der Montage der Sonderräder sind die auf der Radanlage befindlichen Zentrierstifte zu
entfernen.
T102) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1700 kg bei LI 102 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 850 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T104) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1800 kg bei LI 104 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 900 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T107) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1950 kg bei LI 107 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 975 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
Die Anlage 6 mit den Seiten 1-5 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder Typ
85001665 des Auftraggebers Fondmetal S.p.A.
Geschäftsstelle Essen, 26.01.2024
