Gutachten zur Erteilung der ABE-Nr. 55097 nach §22 StVZO
Nr. : RA-001361-A0-072
Anlage-Nr. : 8a

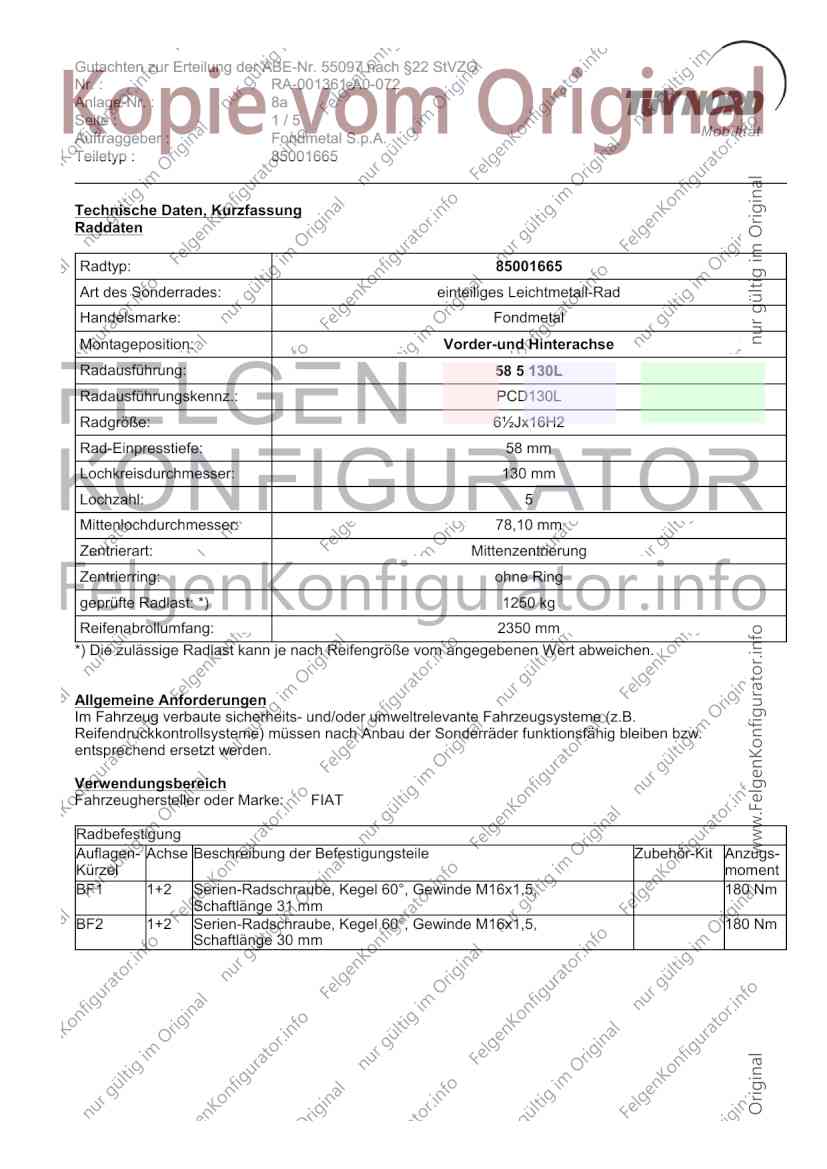

Seite : 1/5
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 85001665
Technische Daten, Kurzfassung
Raddaten
Radtyp: 85001665
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: Fondmetal
Montageposition: Vorder-und Hinterachse
Radausführung: 58 5 130L
Radausführungskennz.: PCD130L
Radgröße: 6½Jx16H2
Rad-Einpresstiefe: 58 mm
Lochkreisdurchmesser: 130 mm
Lochzahl: 5
Mittenlochdurchmesser: 78,10 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: *) 1250 kg
Reifenabrollumfang: 2350 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: FIAT
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Serien-Radschraube, Kegel 60°, Gewinde M16x1,5, 180 Nm
Schaftlänge 31 mm
BF2 1+2 Serien-Radschraube, Kegel 60°, Gewinde M16x1,5, 180 Nm
Schaftlänge 30 mm
Gutachten zur Erteilung der ABE-Nr. 55097 nach §22 StVZO
Nr. : RA-001361-A0-072
Anlage-Nr. : 8a

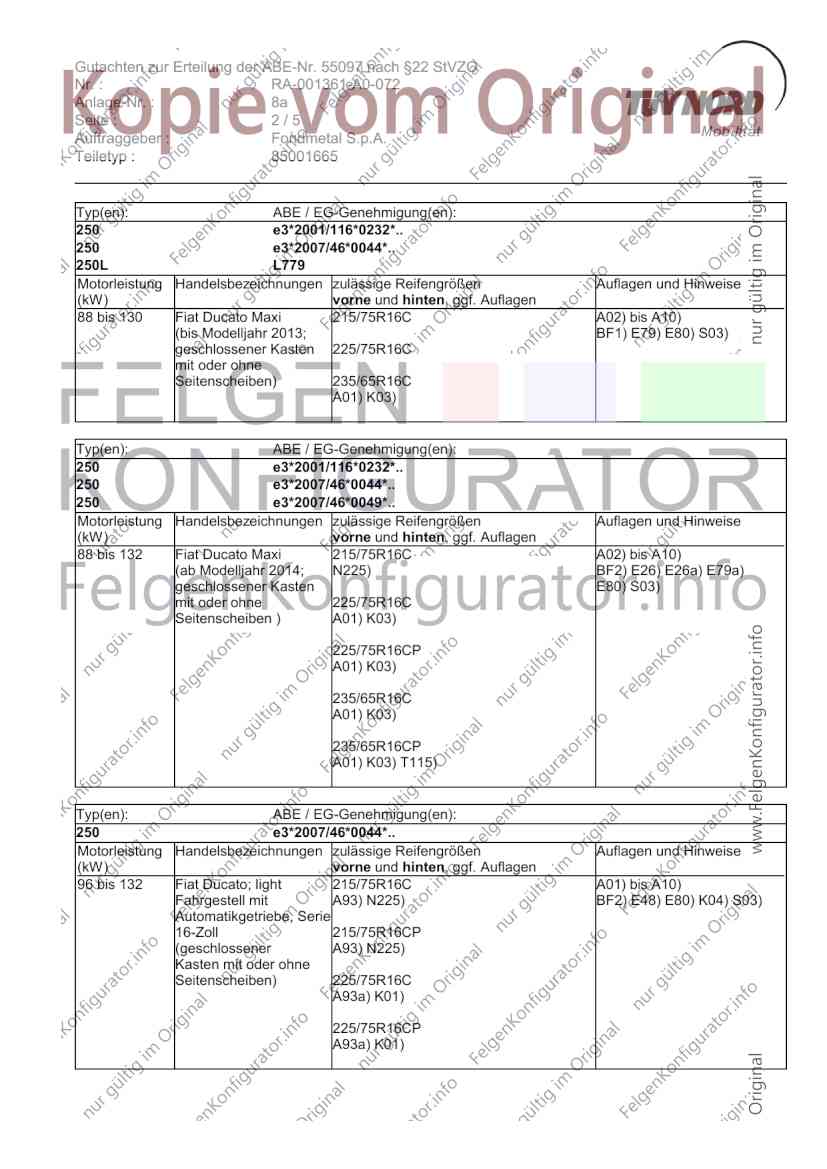

Seite : 2/5
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 85001665
Typ(en): ABE / EG-Genehmigung(en):
250 e3*2001/116*0232*..
250 e3*2007/46*0044*..
250L L779
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 130 Fiat Ducato Maxi 215/75R16C A02) bis A10)
(bis Modelljahr 2013; BF1) E79) E80) S03)
geschlossener Kasten 225/75R16C
mit oder ohne
Seitenscheiben) 235/65R16C
A01) K03)
Typ(en): ABE / EG-Genehmigung(en):
250 e3*2001/116*0232*..
250 e3*2007/46*0044*..
250 e3*2007/46*0049*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 132 Fiat Ducato Maxi 215/75R16C A02) bis A10)
(ab Modelljahr 2014; N225) BF2) E26) E26a) E79a)
geschlossener Kasten E80) S03)
mit oder ohne 225/75R16C
Seitenscheiben ) A01) K03)
225/75R16CP
A01) K03)
235/65R16C
A01) K03)
235/65R16CP
A01) K03) T115)
Typ(en): ABE / EG-Genehmigung(en):
250 e3*2007/46*0044*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
96 bis 132 Fiat Ducato; light 215/75R16C A01) bis A10)
Fahrgestell mit A93) N225) BF2) E48) E80) K04) S03)
Automatikgetriebe, Serie
16-Zoll 215/75R16CP
(geschlossener A93) N225)
Kasten mit oder ohne
Seitenscheiben) 225/75R16C
A93a) K01)
225/75R16CP
A93a) K01)
Gutachten zur Erteilung der ABE-Nr. 55097 nach §22 StVZO
Nr. : RA-001361-A0-072
Anlage-Nr. : 8a

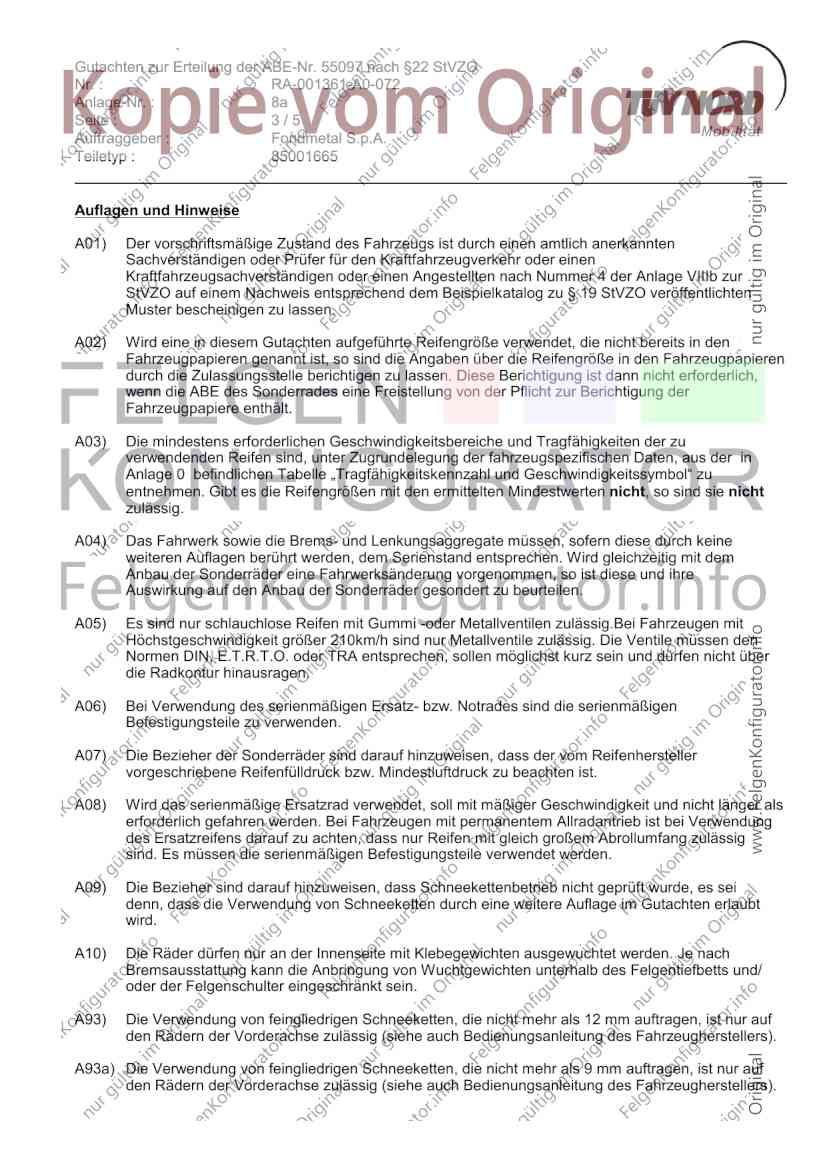

Seite : 3/5
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 85001665
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich,
wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der in
Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie nicht
zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht über
die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei Verwendung
des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem Abrollumfang zulässig
sind. Es müssen die serienmäßigen Befestigungsteile verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts und/
oder der Felgenschulter eingeschränkt sein.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur auf
den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur auf
den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des Fahrzeugherstellers).
Gutachten zur Erteilung der ABE-Nr. 55097 nach §22 StVZO
Nr. : RA-001361-A0-072
Anlage-Nr. : 8a

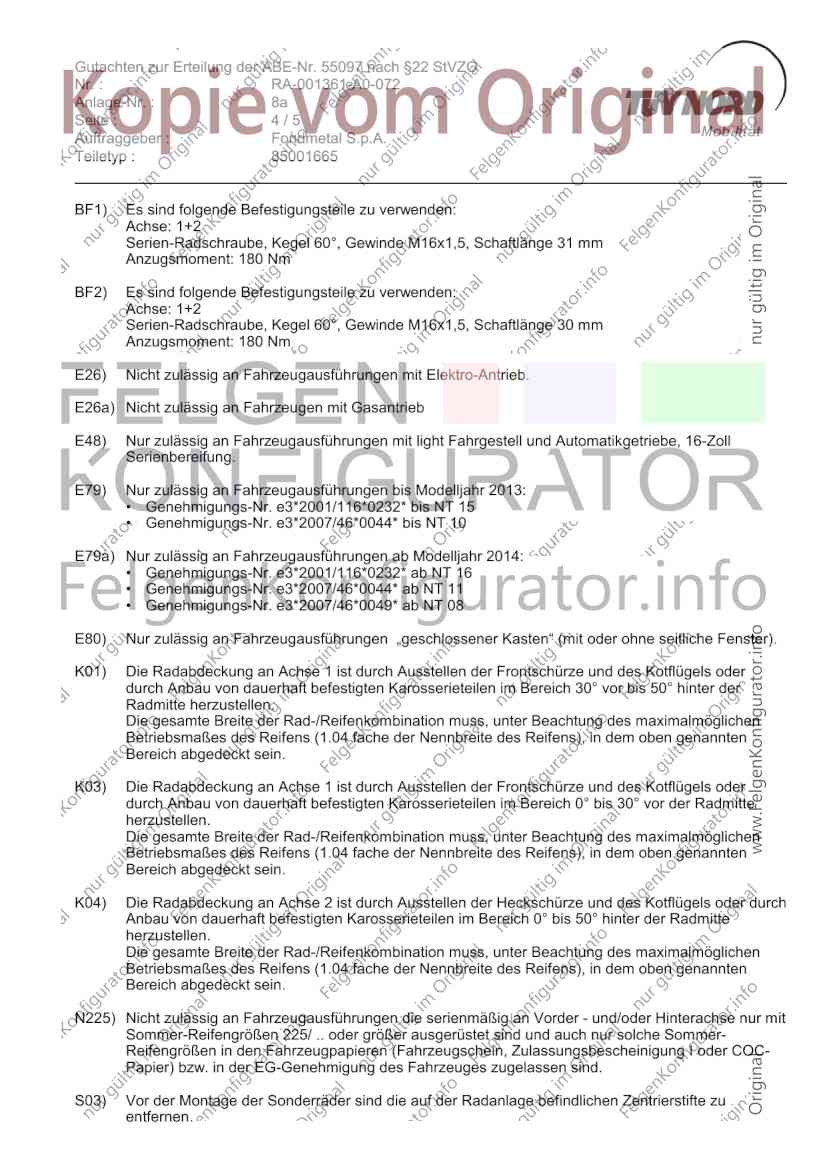

Seite : 4/5
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 85001665
BF1) Es sind folgende Befestigungsteile zu verwenden:
Achse: 1+2
Serien-Radschraube, Kegel 60°, Gewinde M16x1,5, Schaftlänge 31 mm
Anzugsmoment: 180 Nm
BF2) Es sind folgende Befestigungsteile zu verwenden:
Achse: 1+2
Serien-Radschraube, Kegel 60°, Gewinde M16x1,5, Schaftlänge 30 mm
Anzugsmoment: 180 Nm
E26) Nicht zulässig an Fahrzeugausführungen mit Elektro-Antrieb.
E26a) Nicht zulässig an Fahrzeugen mit Gasantrieb
E48) Nur zulässig an Fahrzeugausführungen mit light Fahrgestell und Automatikgetriebe, 16-Zoll
Serienbereifung.
E79) Nur zulässig an Fahrzeugausführungen bis Modelljahr 2013:
• Genehmigungs-Nr. e3*2001/116*0232* bis NT 15
• Genehmigungs-Nr. e3*2007/46*0044* bis NT 10
E79a) Nur zulässig an Fahrzeugausführungen ab Modelljahr 2014:
• Genehmigungs-Nr. e3*2001/116*0232* ab NT 16
• Genehmigungs-Nr. e3*2007/46*0044* ab NT 11
• Genehmigungs-Nr. e3*2007/46*0049* ab NT 08
E80) Nur zulässig an Fahrzeugausführungen „geschlossener Kasten“ (mit oder ohne seitliche Fenster).
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der Radmitte
herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der Radmitte
herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
N225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse nur mit
Sommer-Reifengrößen 225/ .. oder größer ausgerüstet sind und auch nur solche Sommer-
Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
S03) Vor der Montage der Sonderräder sind die auf der Radanlage befindlichen Zentrierstifte zu
entfernen.
Gutachten zur Erteilung der ABE-Nr. 55097 nach §22 StVZO
Nr. : RA-001361-A0-072
Anlage-Nr. : 8a

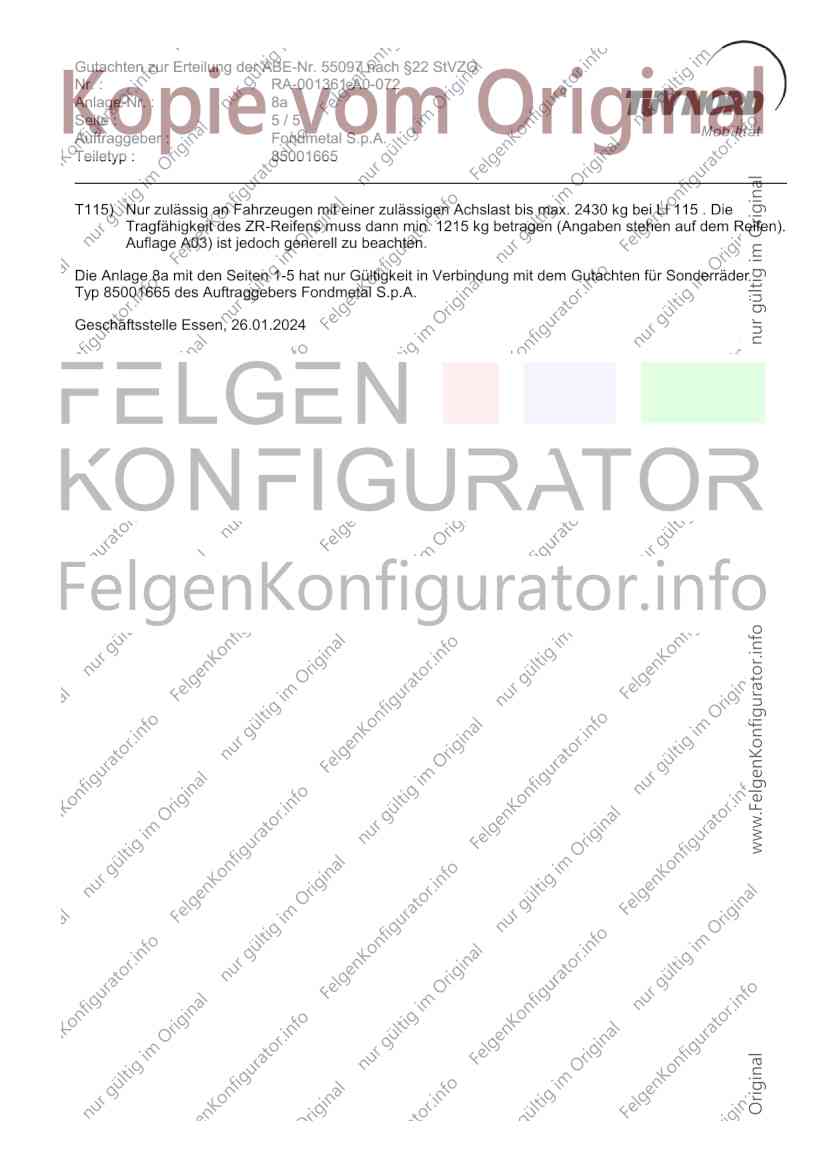

Seite : 5/5
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 85001665
T115) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 2430 kg bei LI 115 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 1215 kg betragen (Angaben stehen auf dem Reifen).
Auflage A03) ist jedoch generell zu beachten.
Die Anlage 8a mit den Seiten 1-5 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder
Typ 85001665 des Auftraggebers Fondmetal S.p.A.
Geschäftsstelle Essen, 26.01.2024
