GUTACHTEN zur ABE Nr. 55765 nach §22 StVZO
Anlage 28 zum Prüfbericht Nr. 55811224 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7J X 17 H2 Typ CARTESIO 177
Hersteller G.M.P. GROUP SRL

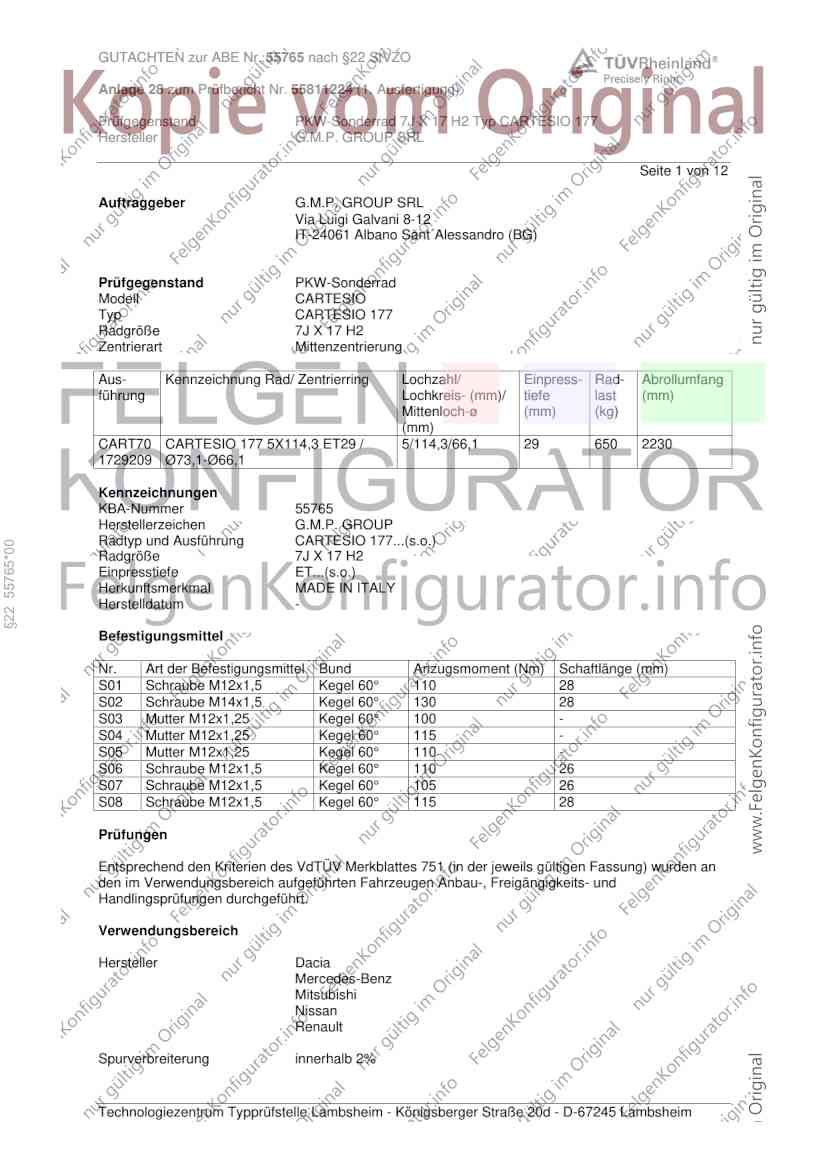

Seite 1 von 12
Auftraggeber G.M.P. GROUP SRL
Via Luigi Galvani 8-12
IT-24061 Albano Sant´Alessandro (BG)
Prüfgegenstand PKW-Sonderrad
Modell CARTESIO
Typ CARTESIO 177
Radgröße 7J X 17 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
CART70 CARTESIO 177 5X114,3 ET29 / 5/114,3/66,1 29 650 2230
1729209 Ø73,1-Ø66,1
Kennzeichnungen
KBA-Nummer 55765
Herstellerzeichen G.M.P. GROUP
Radtyp und Ausführung CARTESIO 177...(s.o.)
§22 55765*00
Radgröße 7J X 17 H2
Einpresstiefe ET...(s.o.)
Herkunftsmerkmal MADE IN ITALY
Herstelldatum -
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 110 28
S02 Schraube M14x1,5 Kegel 60° 130 28
S03 Mutter M12x1,25 Kegel 60° 100 -
S04 Mutter M12x1,25 Kegel 60° 115 -
S05 Mutter M12x1,25 Kegel 60° 110 -
S06 Schraube M12x1,5 Kegel 60° 110 26
S07 Schraube M12x1,5 Kegel 60° 105 26
S08 Schraube M12x1,5 Kegel 60° 115 28
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Dacia
Mercedes-Benz
Mitsubishi
Nissan
Renault
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55765 nach §22 StVZO
Anlage 28 zum Prüfbericht Nr. 55811224 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7J X 17 H2 Typ CARTESIO 177
Hersteller G.M.P. GROUP SRL

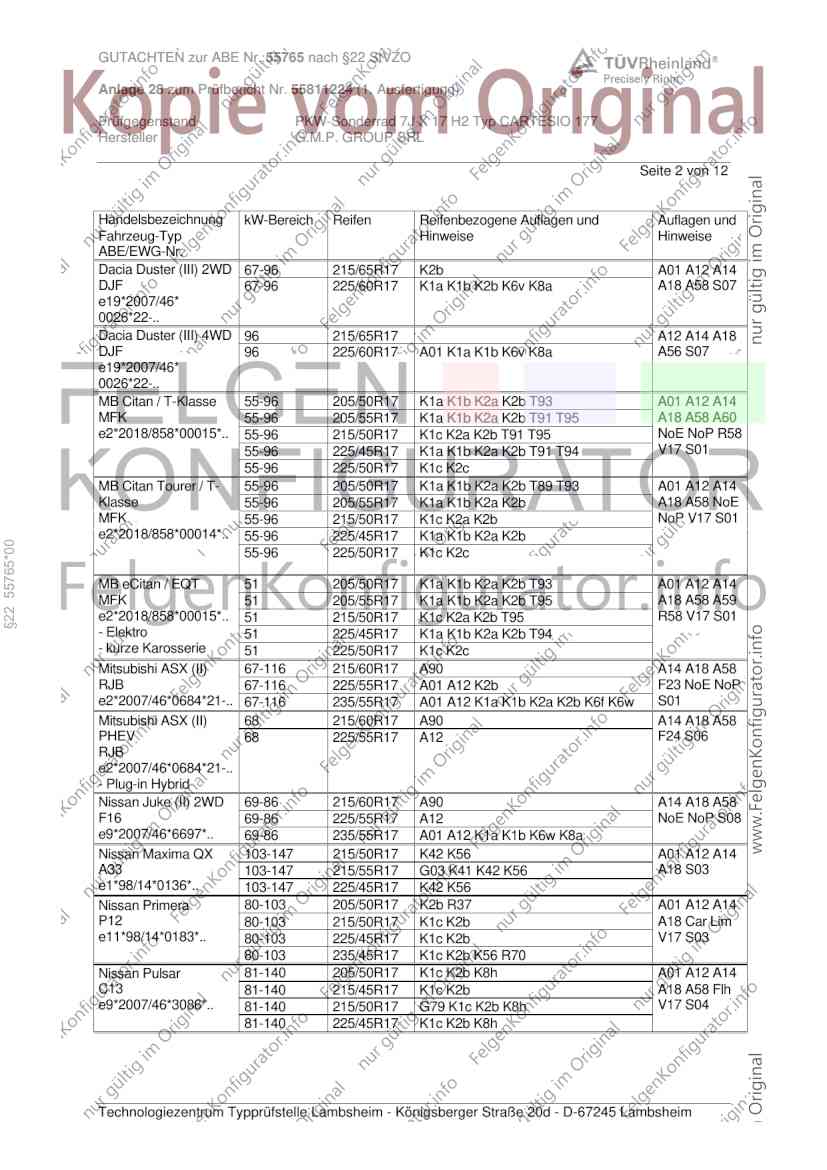

Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Dacia Duster (III) 2WD 67-96 215/65R17 K2b A01 A12 A14
DJF 67-96 225/60R17 K1a K1b K2b K6v K8a A18 A58 S07
e19*2007/46*
0026*22-..
Dacia Duster (III) 4WD 96 215/65R17 A12 A14 A18
DJF 96 225/60R17 A01 K1a K1b K6v K8a A56 S07
e19*2007/46*
0026*22-..
MB Citan / T-Klasse 55-96 205/50R17 K1a K1b K2a K2b T93 A01 A12 A14
MFK 55-96 205/55R17 K1a K1b K2a K2b T91 T95 A18 A58 A60
e2*2018/858*00015*.. 55-96 215/50R17 K1c K2a K2b T91 T95 NoE NoP R58
55-96 225/45R17 K1a K1b K2a K2b T91 T94 V17 S01
55-96 225/50R17 K1c K2c
MB Citan Tourer / T- 55-96 205/50R17 K1a K1b K2a K2b T89 T93 A01 A12 A14
Klasse 55-96 205/55R17 K1a K1b K2a K2b A18 A58 NoE
MFK 55-96 215/50R17 K1c K2a K2b NoP V17 S01
e2*2018/858*00014*.. 55-96 225/45R17 K1a K1b K2a K2b
§22 55765*00
55-96 225/50R17 K1c K2c
MB eCitan / EQT 51 205/50R17 K1a K1b K2a K2b T93 A01 A12 A14
MFK 51 205/55R17 K1a K1b K2a K2b T95 A18 A58 A59
e2*2018/858*00015*.. 51 215/50R17 K1c K2a K2b T95 R58 V17 S01
- Elektro 51 225/45R17 K1a K1b K2a K2b T94
- kurze Karosserie 51 225/50R17 K1c K2c
Mitsubishi ASX (II) 67-116 215/60R17 A90 A14 A18 A58
RJB 67-116 225/55R17 A01 A12 K2b F23 NoE NoP
e2*2007/46*0684*21-.. 67-116 235/55R17 A01 A12 K1a K1b K2a K2b K6f K6w S01
Mitsubishi ASX (II) 68 215/60R17 A90 A14 A18 A58
PHEV 68 225/55R17 A12 F24 S06
RJB
e2*2007/46*0684*21-..
- Plug-in Hybrid
Nissan Juke (II) 2WD 69-86 215/60R17 A90 A14 A18 A58
F16 69-86 225/55R17 A12 NoE NoP S08
e9*2007/46*6697*.. 69-86 235/55R17 A01 A12 K1a K1b K6w K8a
Nissan Maxima QX 103-147 215/50R17 K42 K56 A01 A12 A14
A33 103-147 215/55R17 G03 K41 K42 K56 A18 S03
e1*98/14*0136*.. 103-147 225/45R17 K42 K56
Nissan Primera 80-103 205/50R17 K2b R37 A01 A12 A14
P12 80-103 215/50R17 K1c K2b A18 Car Lim
e11*98/14*0183*.. 80-103 225/45R17 K1c K2b V17 S03
80-103 235/45R17 K1c K2b K56 R70
Nissan Pulsar 81-140 205/50R17 K1c K2b K8h A01 A12 A14
C13 81-140 215/45R17 K1c K2b A18 A58 Flh
e9*2007/46*3086*.. 81-140 215/50R17 G79 K1c K2b K8h V17 S04
81-140 225/45R17 K1c K2b K8h
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55765 nach §22 StVZO
Anlage 28 zum Prüfbericht Nr. 55811224 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7J X 17 H2 Typ CARTESIO 177
Hersteller G.M.P. GROUP SRL

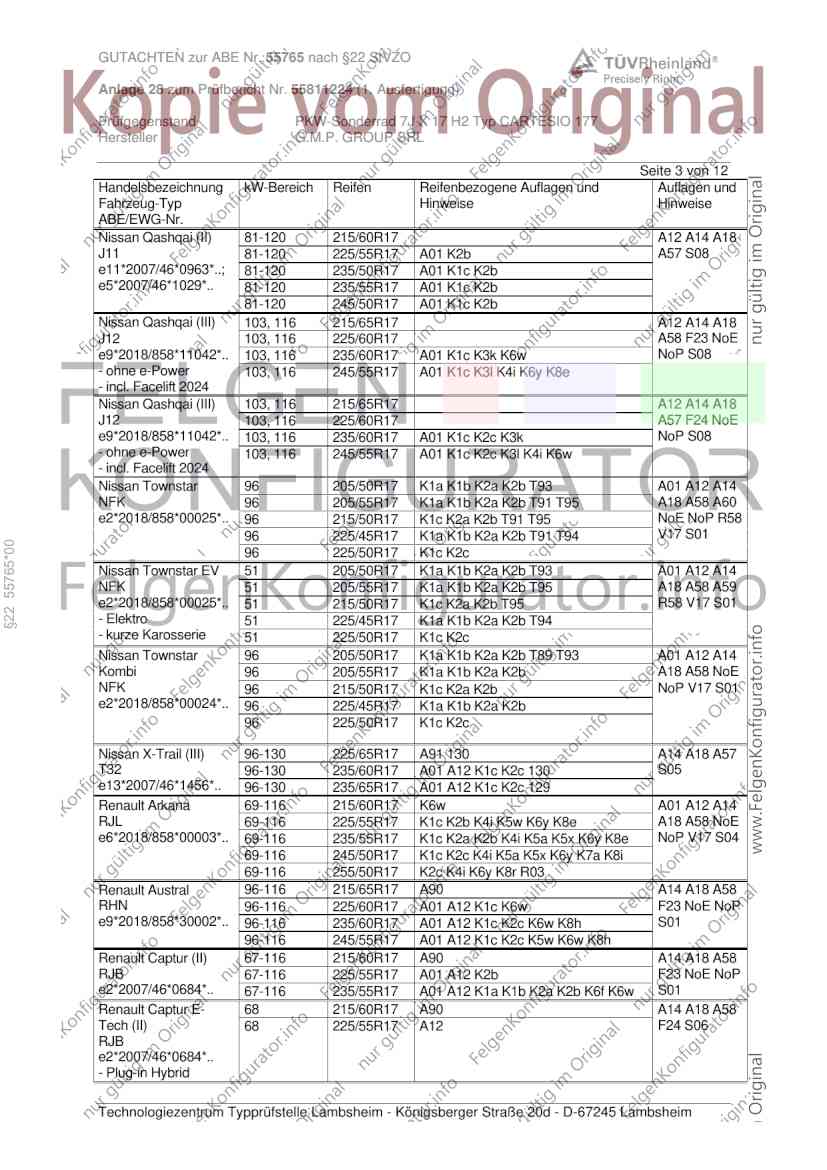

Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Nissan Qashqai (II) 81-120 215/60R17 A12 A14 A18
J11 81-120 225/55R17 A01 K2b A57 S08
e11*2007/46*0963*..; 81-120 235/50R17 A01 K1c K2b
e5*2007/46*1029*.. 81-120 235/55R17 A01 K1c K2b
81-120 245/50R17 A01 K1c K2b
Nissan Qashqai (III) 103, 116 215/65R17 A12 A14 A18
J12 103, 116 225/60R17 A58 F23 NoE
e9*2018/858*11042*.. 103, 116 235/60R17 A01 K1c K3k K6w NoP S08
- ohne e-Power 103, 116 245/55R17 A01 K1c K3l K4i K6y K8e
- incl. Facelift 2024
Nissan Qashqai (III) 103, 116 215/65R17 A12 A14 A18
J12 103, 116 225/60R17 A57 F24 NoE
e9*2018/858*11042*.. 103, 116 235/60R17 A01 K1c K2c K3k NoP S08
- ohne e-Power 103, 116 245/55R17 A01 K1c K2c K3l K4i K6w
- incl. Facelift 2024
Nissan Townstar 96 205/50R17 K1a K1b K2a K2b T93 A01 A12 A14
NFK 96 205/55R17 K1a K1b K2a K2b T91 T95 A18 A58 A60
e2*2018/858*00025*.. 96 215/50R17 K1c K2a K2b T91 T95 NoE NoP R58
96 225/45R17 K1a K1b K2a K2b T91 T94 V17 S01
§22 55765*00
96 225/50R17 K1c K2c
Nissan Townstar EV 51 205/50R17 K1a K1b K2a K2b T93 A01 A12 A14
NFK 51 205/55R17 K1a K1b K2a K2b T95 A18 A58 A59
e2*2018/858*00025*.. 51 215/50R17 K1c K2a K2b T95 R58 V17 S01
- Elektro 51 225/45R17 K1a K1b K2a K2b T94
- kurze Karosserie 51 225/50R17 K1c K2c
Nissan Townstar 96 205/50R17 K1a K1b K2a K2b T89 T93 A01 A12 A14
Kombi 96 205/55R17 K1a K1b K2a K2b A18 A58 NoE
NFK 96 215/50R17 K1c K2a K2b NoP V17 S01
e2*2018/858*00024*.. 96 225/45R17 K1a K1b K2a K2b
96 225/50R17 K1c K2c
Nissan X-Trail (III) 96-130 225/65R17 A91 130 A14 A18 A57
T32 96-130 235/60R17 A01 A12 K1c K2c 130 S05
e13*2007/46*1456*.. 96-130 235/65R17 A01 A12 K1c K2c 129
Renault Arkana 69-116 215/60R17 K6w A01 A12 A14
RJL 69-116 225/55R17 K1c K2b K4i K5w K6y K8e A18 A58 NoE
e6*2018/858*00003*.. 69-116 235/55R17 K1c K2a K2b K4i K5a K5x K6y K8e NoP V17 S04
69-116 245/50R17 K1c K2c K4i K5a K5x K6y K7a K8i
69-116 255/50R17 K2c K4i K6y K8r R03
Renault Austral 96-116 215/65R17 A90 A14 A18 A58
RHN 96-116 225/60R17 A01 A12 K1c K6w F23 NoE NoP
e9*2018/858*30002*.. 96-116 235/60R17 A01 A12 K1c K2c K6w K8h S01
96-116 245/55R17 A01 A12 K1c K2c K5w K6w K8h
Renault Captur (II) 67-116 215/60R17 A90 A14 A18 A58
RJB 67-116 225/55R17 A01 A12 K2b F23 NoE NoP
e2*2007/46*0684*.. 67-116 235/55R17 A01 A12 K1a K1b K2a K2b K6f K6w S01
Renault Captur E- 68 215/60R17 A90 A14 A18 A58
Tech (II) 68 225/55R17 A12 F24 S06
RJB
e2*2007/46*0684*..
- Plug-in Hybrid
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55765 nach §22 StVZO
Anlage 28 zum Prüfbericht Nr. 55811224 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7J X 17 H2 Typ CARTESIO 177
Hersteller G.M.P. GROUP SRL

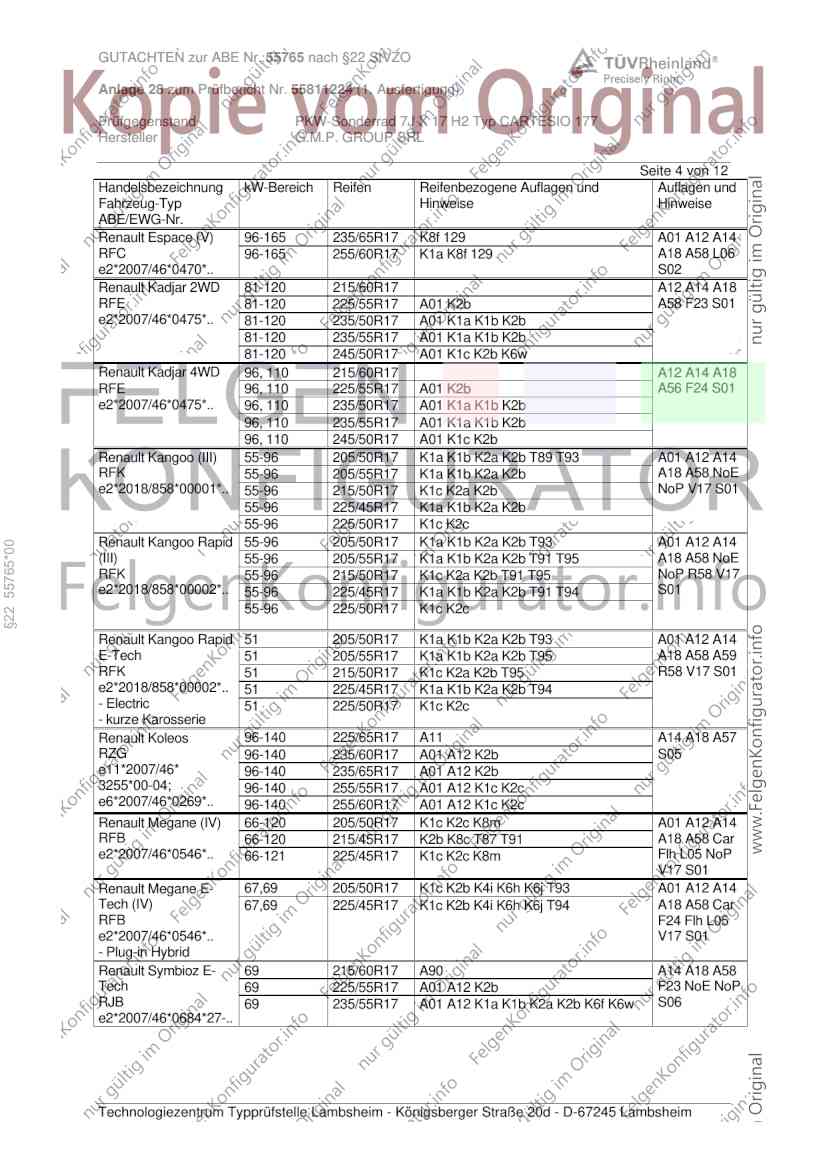

Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Renault Espace (V) 96-165 235/65R17 K8f 129 A01 A12 A14
RFC 96-165 255/60R17 K1a K8f 129 A18 A58 L06
e2*2007/46*0470*.. S02
Renault Kadjar 2WD 81-120 215/60R17 A12 A14 A18
RFE 81-120 225/55R17 A01 K2b A58 F23 S01
e2*2007/46*0475*.. 81-120 235/50R17 A01 K1a K1b K2b
81-120 235/55R17 A01 K1a K1b K2b
81-120 245/50R17 A01 K1c K2b K6w
Renault Kadjar 4WD 96, 110 215/60R17 A12 A14 A18
RFE 96, 110 225/55R17 A01 K2b A56 F24 S01
e2*2007/46*0475*.. 96, 110 235/50R17 A01 K1a K1b K2b
96, 110 235/55R17 A01 K1a K1b K2b
96, 110 245/50R17 A01 K1c K2b
Renault Kangoo (III) 55-96 205/50R17 K1a K1b K2a K2b T89 T93 A01 A12 A14
RFK 55-96 205/55R17 K1a K1b K2a K2b A18 A58 NoE
e2*2018/858*00001*.. 55-96 215/50R17 K1c K2a K2b NoP V17 S01
55-96 225/45R17 K1a K1b K2a K2b
55-96 225/50R17 K1c K2c
Renault Kangoo Rapid 55-96 205/50R17 K1a K1b K2a K2b T93 A01 A12 A14
§22 55765*00
(III) 55-96 205/55R17 K1a K1b K2a K2b T91 T95 A18 A58 NoE
RFK 55-96 215/50R17 K1c K2a K2b T91 T95 NoP R58 V17
e2*2018/858*00002*.. 55-96 225/45R17 K1a K1b K2a K2b T91 T94 S01
55-96 225/50R17 K1c K2c
Renault Kangoo Rapid 51 205/50R17 K1a K1b K2a K2b T93 A01 A12 A14
E-Tech 51 205/55R17 K1a K1b K2a K2b T95 A18 A58 A59
RFK 51 215/50R17 K1c K2a K2b T95 R58 V17 S01
e2*2018/858*00002*.. 51 225/45R17 K1a K1b K2a K2b T94
- Electric 51 225/50R17 K1c K2c
- kurze Karosserie
Renault Koleos 96-140 225/65R17 A11 A14 A18 A57
RZG 96-140 235/60R17 A01 A12 K2b S05
e11*2007/46* 96-140 235/65R17 A01 A12 K2b
3255*00-04; 96-140 255/55R17 A01 A12 K1c K2c
e6*2007/46*0269*.. 96-140 255/60R17 A01 A12 K1c K2c
Renault Megane (IV) 66-120 205/50R17 K1c K2c K8m A01 A12 A14
RFB 66-120 215/45R17 K2b K8c T87 T91 A18 A58 Car
e2*2007/46*0546*.. 66-121 225/45R17 K1c K2c K8m Flh L05 NoP
V17 S01
Renault Megane E- 67,69 205/50R17 K1c K2b K4i K6h K6j T93 A01 A12 A14
Tech (IV) 67,69 225/45R17 K1c K2b K4i K6h K6j T94 A18 A58 Car
RFB F24 Flh L05
e2*2007/46*0546*.. V17 S01
- Plug-in Hybrid
Renault Symbioz E- 69 215/60R17 A90 A14 A18 A58
Tech 69 225/55R17 A01 A12 K2b F23 NoE NoP
RJB 69 235/55R17 A01 A12 K1a K1b K2a K2b K6f K6w S06
e2*2007/46*0684*27-..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55765 nach §22 StVZO
Anlage 28 zum Prüfbericht Nr. 55811224 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7J X 17 H2 Typ CARTESIO 177
Hersteller G.M.P. GROUP SRL

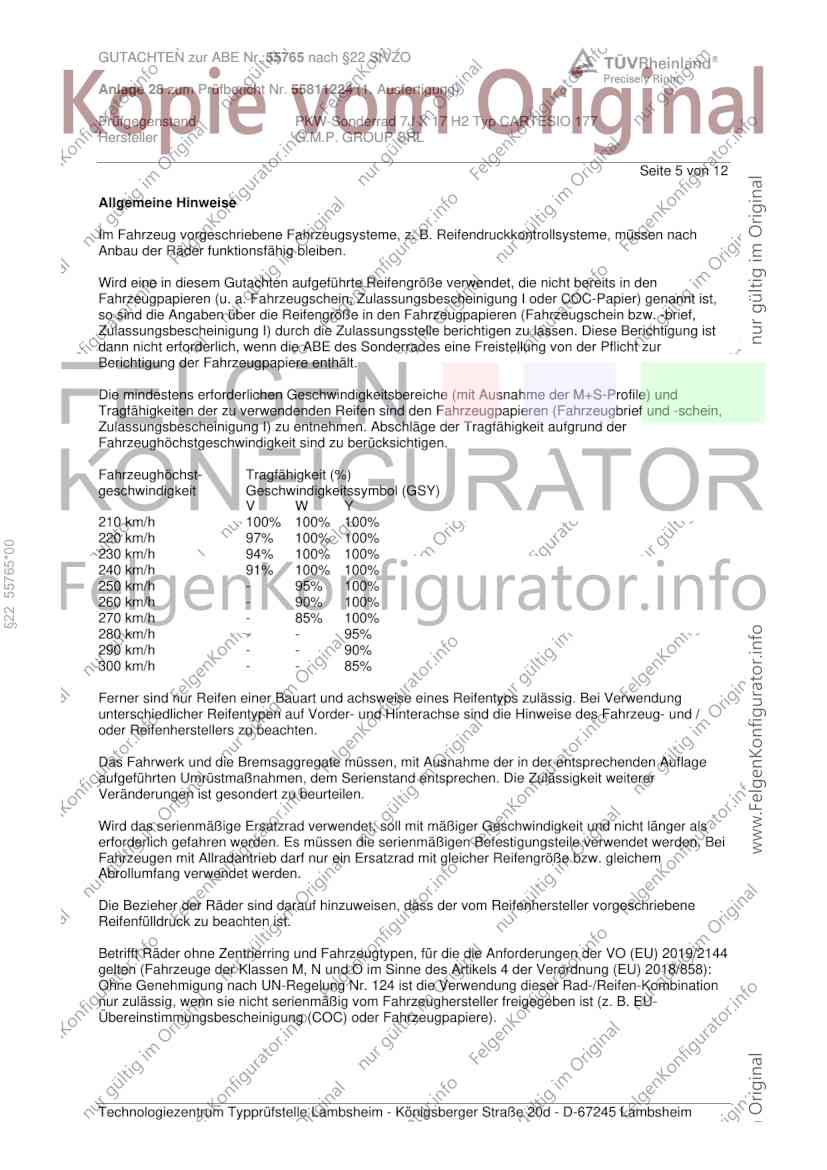

Seite 5 von 12
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
§22 55765*00
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Betrifft Räder ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU) 2019/2144
gelten (Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU) 2018/858):
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-Kombination
nur zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist (z. B. EU-
Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55765 nach §22 StVZO
Anlage 28 zum Prüfbericht Nr. 55811224 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7J X 17 H2 Typ CARTESIO 177
Hersteller G.M.P. GROUP SRL

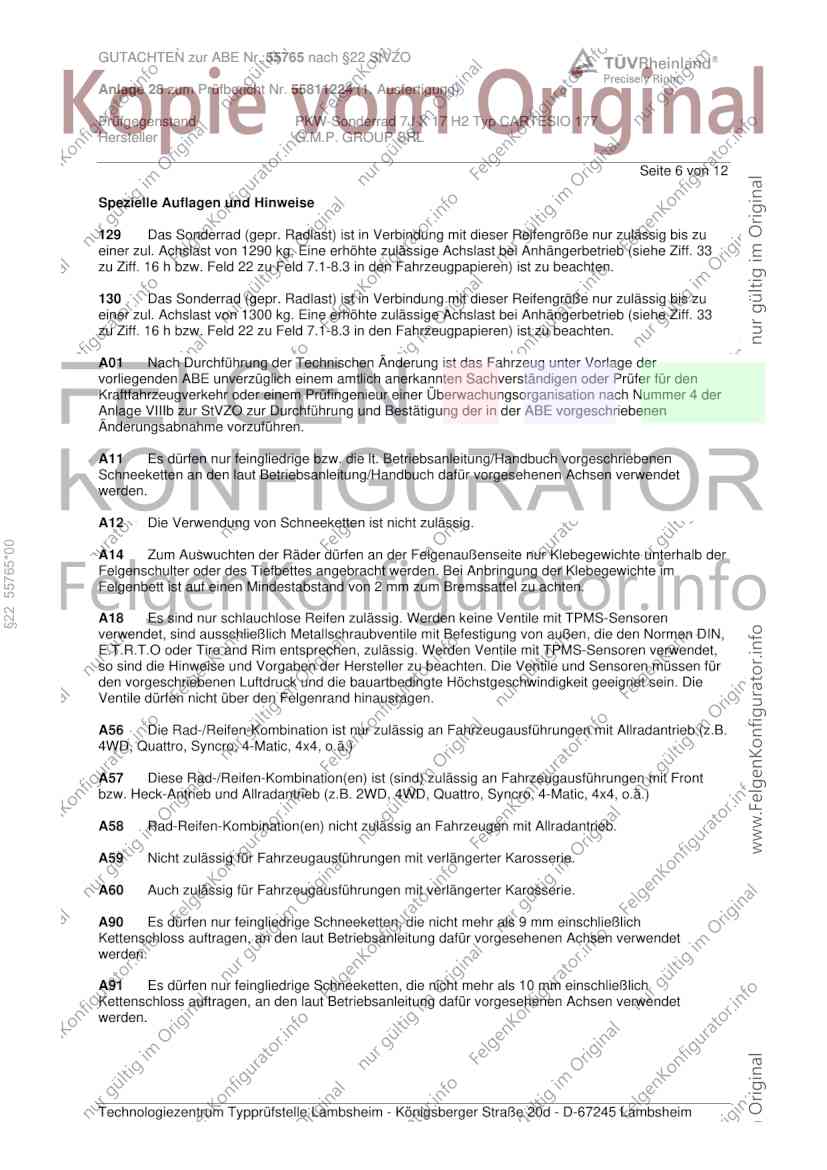

Seite 6 von 12
Spezielle Auflagen und Hinweise
129 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1290 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
130 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1300 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen
Schneeketten an den laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
§22 55765*00
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55765 nach §22 StVZO
Anlage 28 zum Prüfbericht Nr. 55811224 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7J X 17 H2 Typ CARTESIO 177
Hersteller G.M.P. GROUP SRL

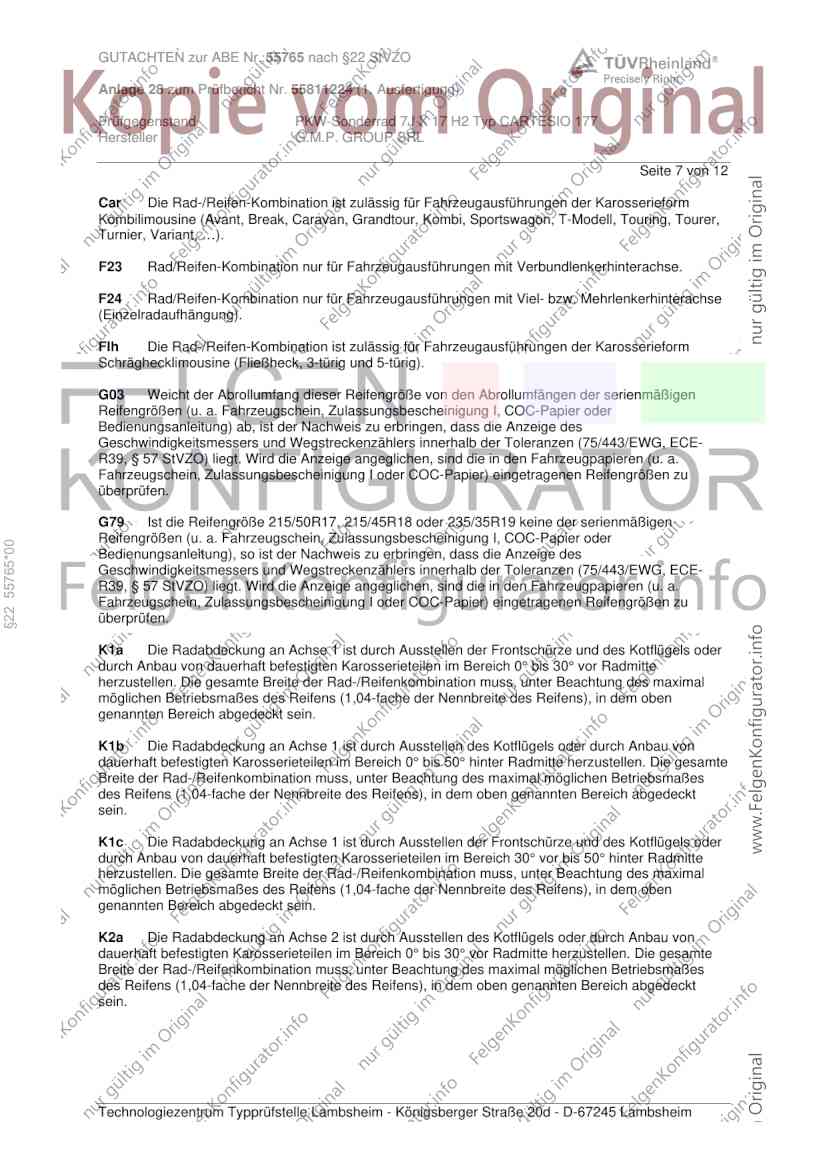

Seite 7 von 12
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer,
Turnier, Variant, …).
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G79 Ist die Reifengröße 215/50R17, 215/45R18 oder 235/35R19 keine der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
§22 55765*00
Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55765 nach §22 StVZO
Anlage 28 zum Prüfbericht Nr. 55811224 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7J X 17 H2 Typ CARTESIO 177
Hersteller G.M.P. GROUP SRL

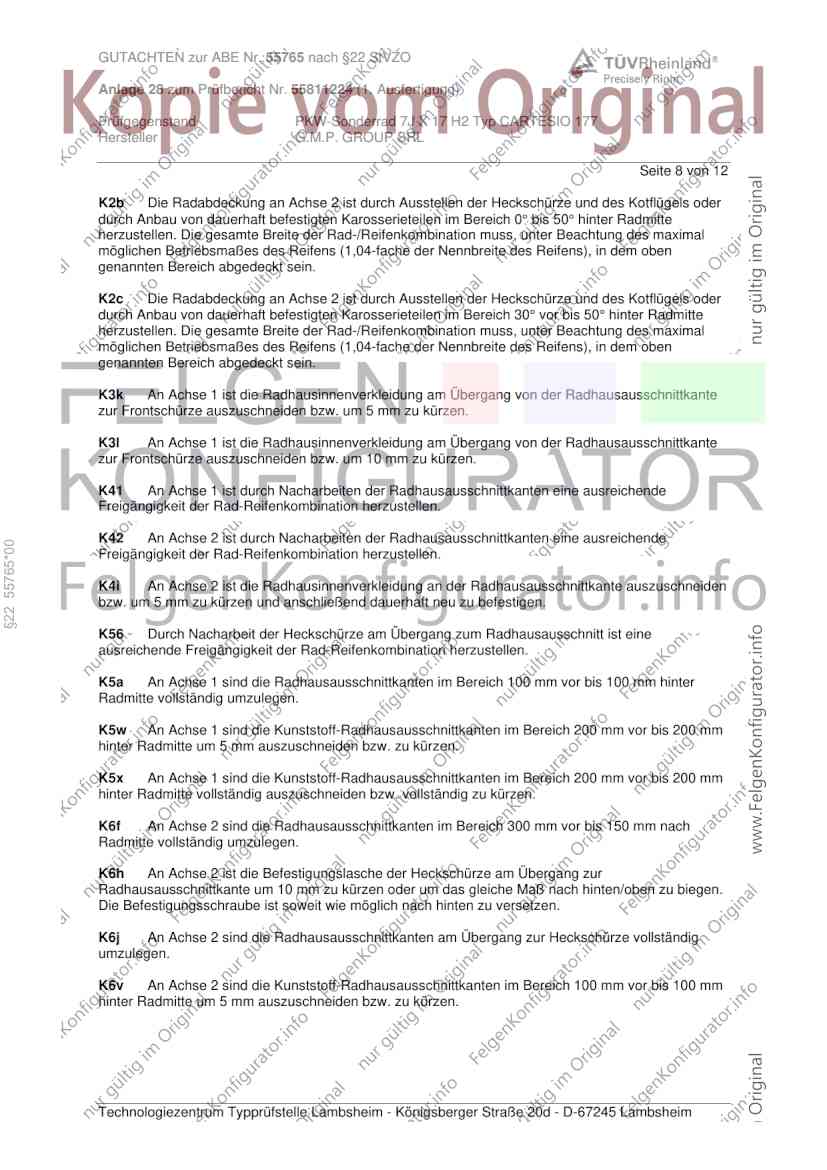

Seite 8 von 12
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3k An Achse 1 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Frontschürze auszuschneiden bzw. um 5 mm zu kürzen.
K3l An Achse 1 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Frontschürze auszuschneiden bzw. um 10 mm zu kürzen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
§22 55765*00
Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55765 nach §22 StVZO
Anlage 28 zum Prüfbericht Nr. 55811224 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7J X 17 H2 Typ CARTESIO 177
Hersteller G.M.P. GROUP SRL

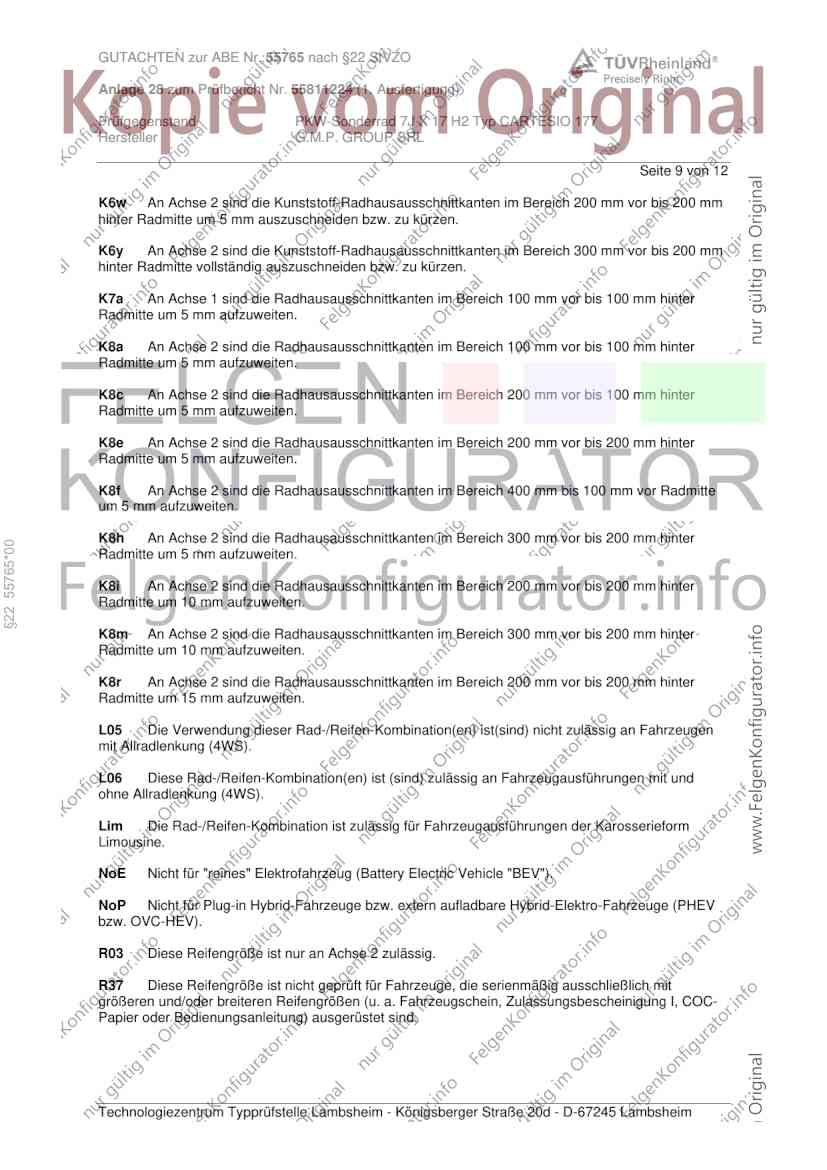

Seite 9 von 12
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8f An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm bis 100 mm vor Radmitte
um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
§22 55765*00
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8r An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
L05 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
L06 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und
ohne Allradlenkung (4WS).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV
bzw. OVC-HEV).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55765 nach §22 StVZO
Anlage 28 zum Prüfbericht Nr. 55811224 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7J X 17 H2 Typ CARTESIO 177
Hersteller G.M.P. GROUP SRL

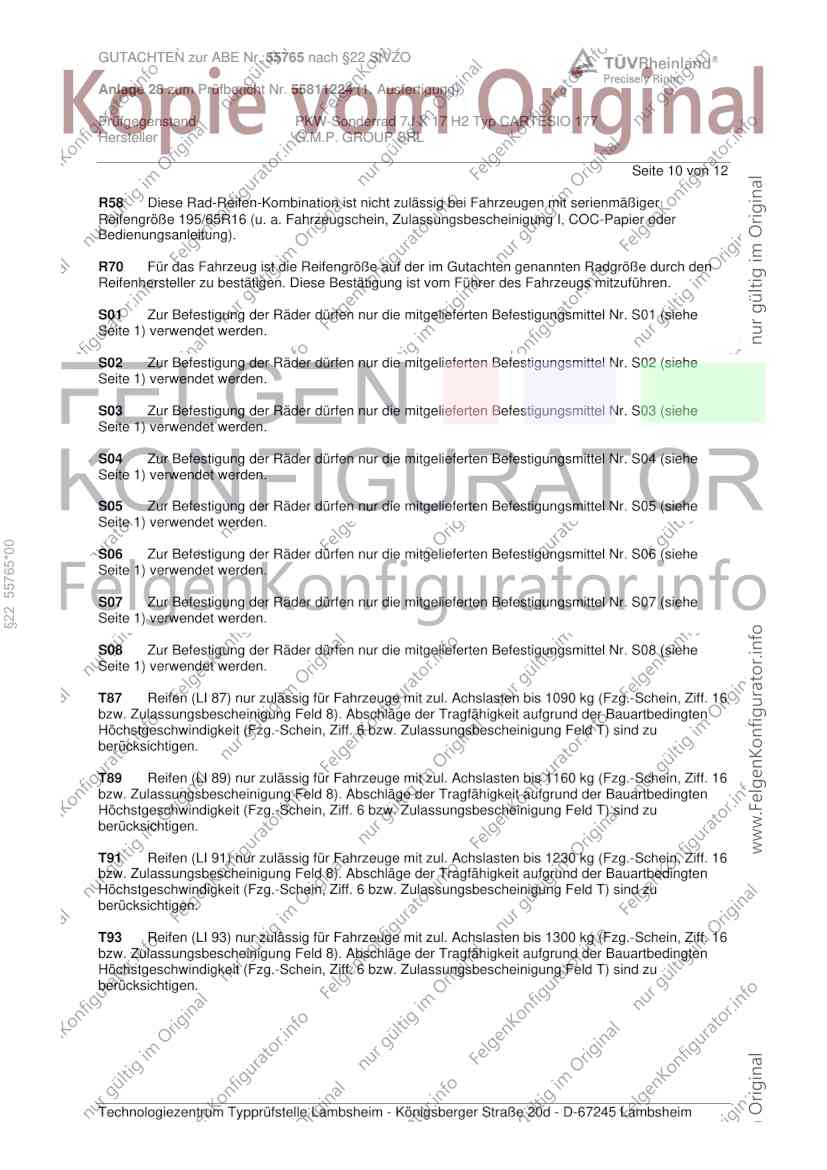

Seite 10 von 12
R58 Diese Rad-Reifen-Kombination ist nicht zulässig bei Fahrzeugen mit serienmäßiger
Reifengröße 195/65R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
§22 55765*00
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55765 nach §22 StVZO
Anlage 28 zum Prüfbericht Nr. 55811224 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7J X 17 H2 Typ CARTESIO 177
Hersteller G.M.P. GROUP SRL

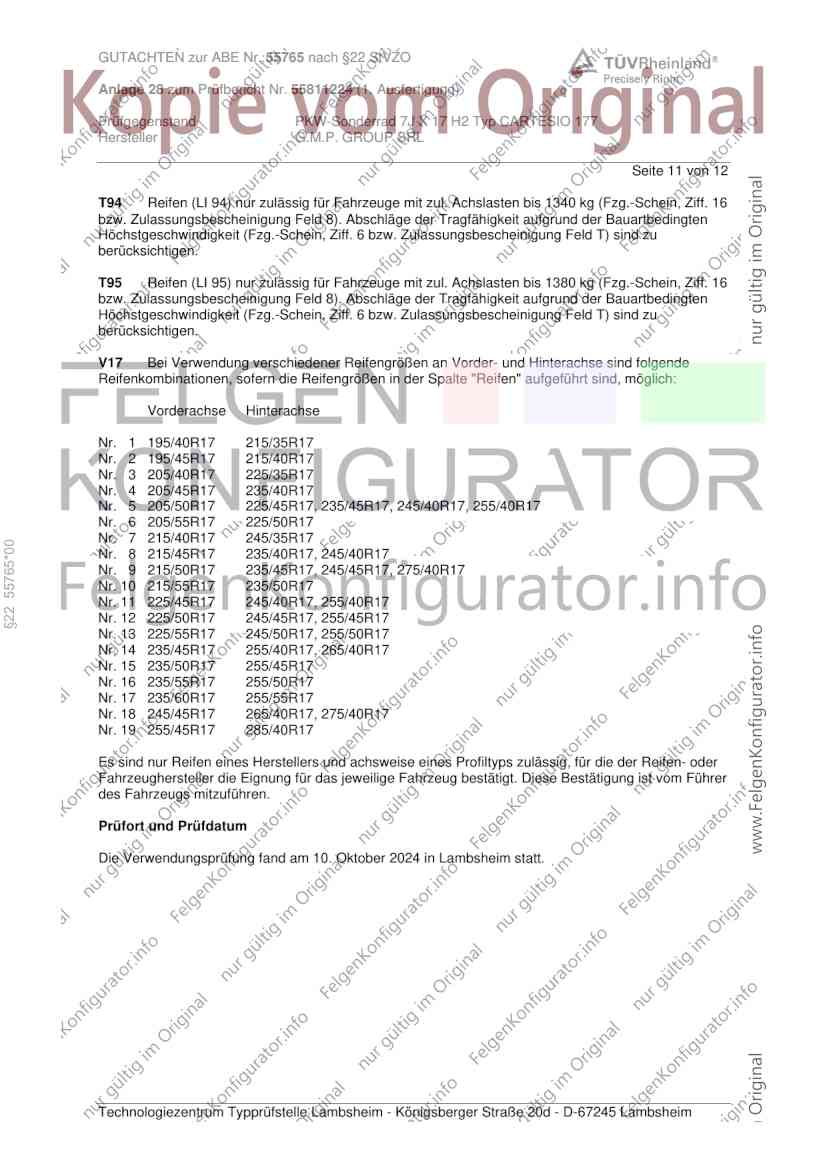

Seite 11 von 12
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
§22 55765*00
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 10. Oktober 2024 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55765 nach §22 StVZO
Anlage 28 zum Prüfbericht Nr. 55811224 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7J X 17 H2 Typ CARTESIO 177
Hersteller G.M.P. GROUP SRL
Seite 12 von 12
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum September 2024.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 10. Oktober 2024
§22 55765*00
Schmidt 00436064.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
