GUTACHTEN zur ABE Nr. 55765 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55811224 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7J X 17 H2 Typ CARTESIO 177
Hersteller G.M.P. GROUP SRL

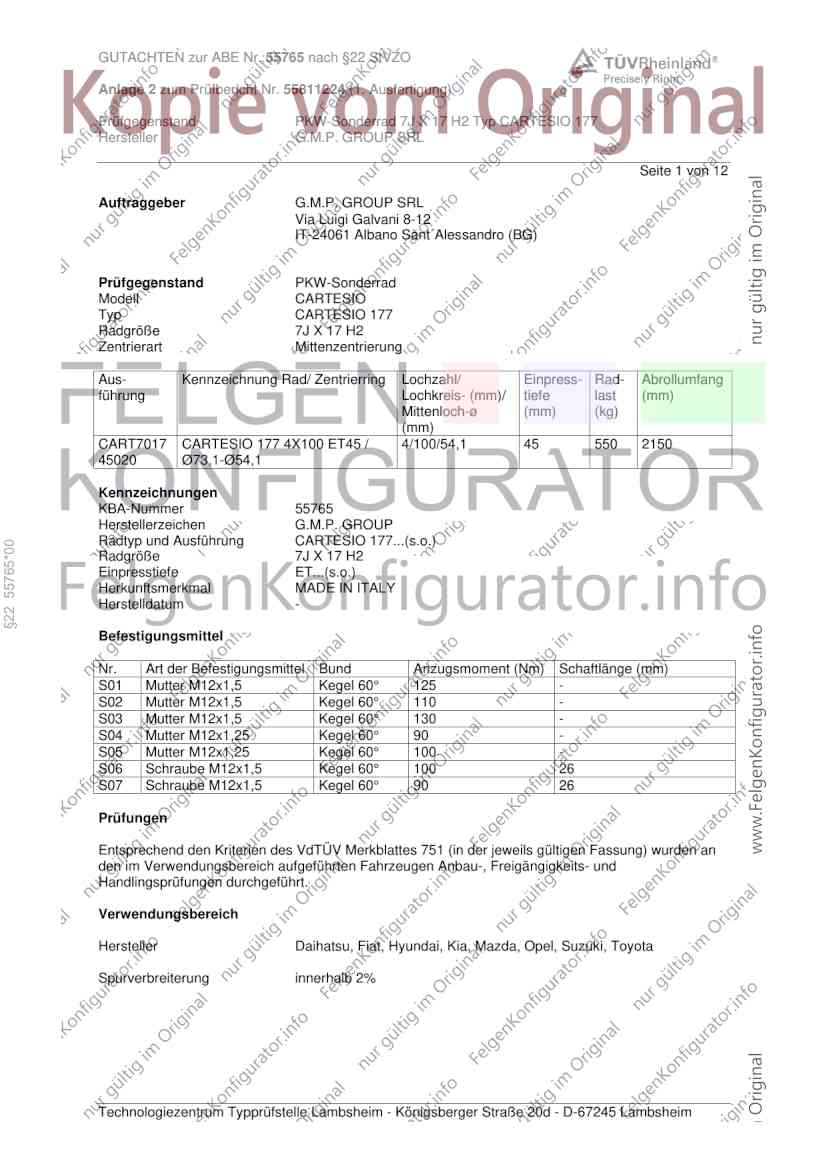

Seite 1 von 12
Auftraggeber G.M.P. GROUP SRL
Via Luigi Galvani 8-12
IT-24061 Albano Sant´Alessandro (BG)
Prüfgegenstand PKW-Sonderrad
Modell CARTESIO
Typ CARTESIO 177
Radgröße 7J X 17 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
CART7017 CARTESIO 177 4X100 ET45 / 4/100/54,1 45 550 2150
45020 Ø73,1-Ø54,1
Kennzeichnungen
KBA-Nummer 55765
Herstellerzeichen G.M.P. GROUP
Radtyp und Ausführung CARTESIO 177...(s.o.)
§22 55765*00
Radgröße 7J X 17 H2
Einpresstiefe ET...(s.o.)
Herkunftsmerkmal MADE IN ITALY
Herstelldatum -
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 125 -
S02 Mutter M12x1,5 Kegel 60° 110 -
S03 Mutter M12x1,5 Kegel 60° 130 -
S04 Mutter M12x1,25 Kegel 60° 90 -
S05 Mutter M12x1,25 Kegel 60° 100 -
S06 Schraube M12x1,5 Kegel 60° 100 26
S07 Schraube M12x1,5 Kegel 60° 90 26
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Daihatsu, Fiat, Hyundai, Kia, Mazda, Opel, Suzuki, Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55765 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55811224 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7J X 17 H2 Typ CARTESIO 177
Hersteller G.M.P. GROUP SRL

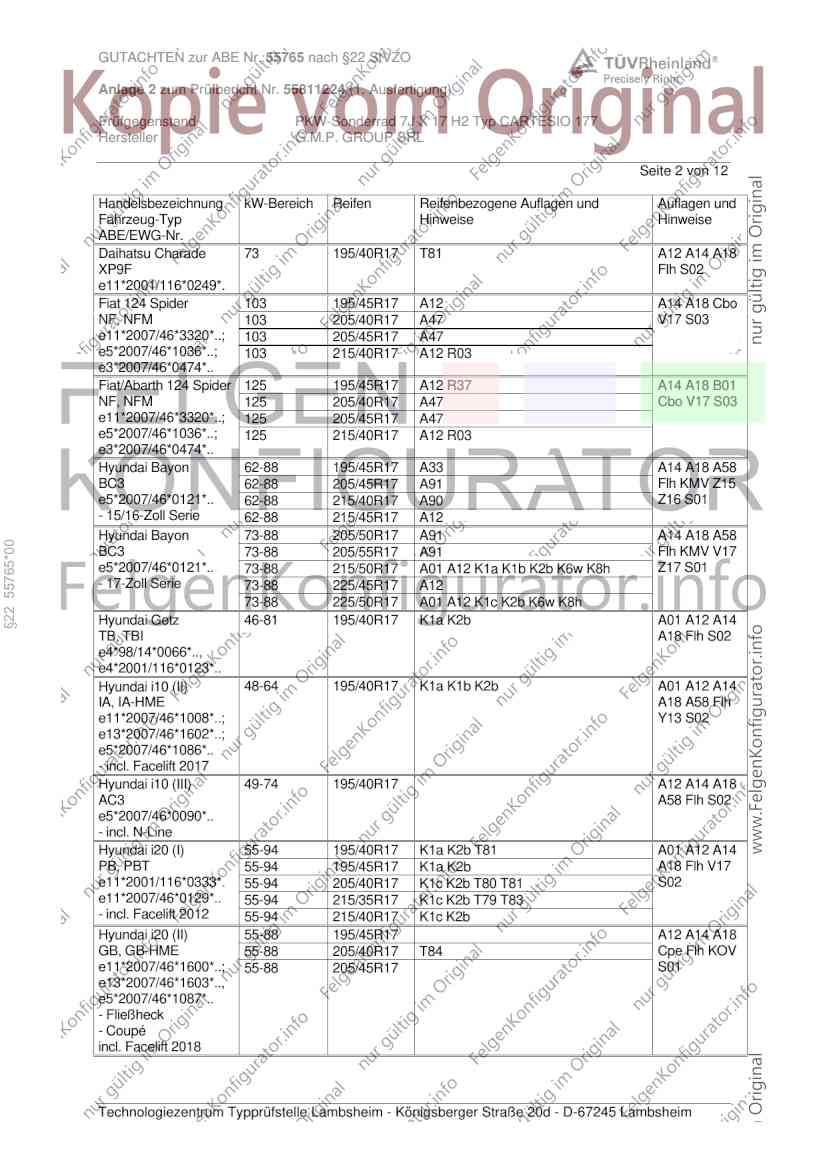

Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Daihatsu Charade 73 195/40R17 T81 A12 A14 A18
XP9F Flh S02
e11*2001/116*0249*.
Fiat 124 Spider 103 195/45R17 A12 A14 A18 Cbo
NF, NFM 103 205/40R17 A47 V17 S03
e11*2007/46*3320*..; 103 205/45R17 A47
e5*2007/46*1036*..; 103 215/40R17 A12 R03
e3*2007/46*0474*..
Fiat/Abarth 124 Spider 125 195/45R17 A12 R37 A14 A18 B01
NF, NFM 125 205/40R17 A47 Cbo V17 S03
e11*2007/46*3320*..; 125 205/45R17 A47
e5*2007/46*1036*..; 125 215/40R17 A12 R03
e3*2007/46*0474*..
Hyundai Bayon 62-88 195/45R17 A33 A14 A18 A58
BC3 62-88 205/45R17 A91 Flh KMV Z15
e5*2007/46*0121*.. 62-88 215/40R17 A90 Z16 S01
- 15/16-Zoll Serie 62-88 215/45R17 A12
Hyundai Bayon 73-88 205/50R17 A91 A14 A18 A58
§22 55765*00
BC3 73-88 205/55R17 A91 Flh KMV V17
e5*2007/46*0121*.. 73-88 215/50R17 A01 A12 K1a K1b K2b K6w K8h Z17 S01
- 17-Zoll Serie 73-88 225/45R17 A12
73-88 225/50R17 A01 A12 K1c K2b K6w K8h
Hyundai Getz 46-81 195/40R17 K1a K2b A01 A12 A14
TB, TBI A18 Flh S02
e4*98/14*0066*..,
e4*2001/116*0123*..
Hyundai i10 (II) 48-64 195/40R17 K1a K1b K2b A01 A12 A14
IA, IA-HME A18 A58 Flh
e11*2007/46*1008*..; Y13 S02
e13*2007/46*1602*..;
e5*2007/46*1086*..
- incl. Facelift 2017
Hyundai i10 (III) 49-74 195/40R17 A12 A14 A18
AC3 A58 Flh S02
e5*2007/46*0090*..
- incl. N-Line
Hyundai i20 (I) 55-94 195/40R17 K1a K2b T81 A01 A12 A14
PB, PBT 55-94 195/45R17 K1a K2b A18 Flh V17
e11*2001/116*0333*. 55-94 205/40R17 K1c K2b T80 T81 S02
e11*2007/46*0129*.. 55-94 215/35R17 K1c K2b T79 T83
- incl. Facelift 2012 55-94 215/40R17 K1c K2b
Hyundai i20 (II) 55-88 195/45R17 A12 A14 A18
GB, GB-HME 55-88 205/40R17 T84 Cpe Flh KOV
e11*2007/46*1600*..; 55-88 205/45R17 S01
e13*2007/46*1603*..,
e5*2007/46*1087*..
- Fließheck
- Coupé
incl. Facelift 2018
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55765 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55811224 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7J X 17 H2 Typ CARTESIO 177
Hersteller G.M.P. GROUP SRL

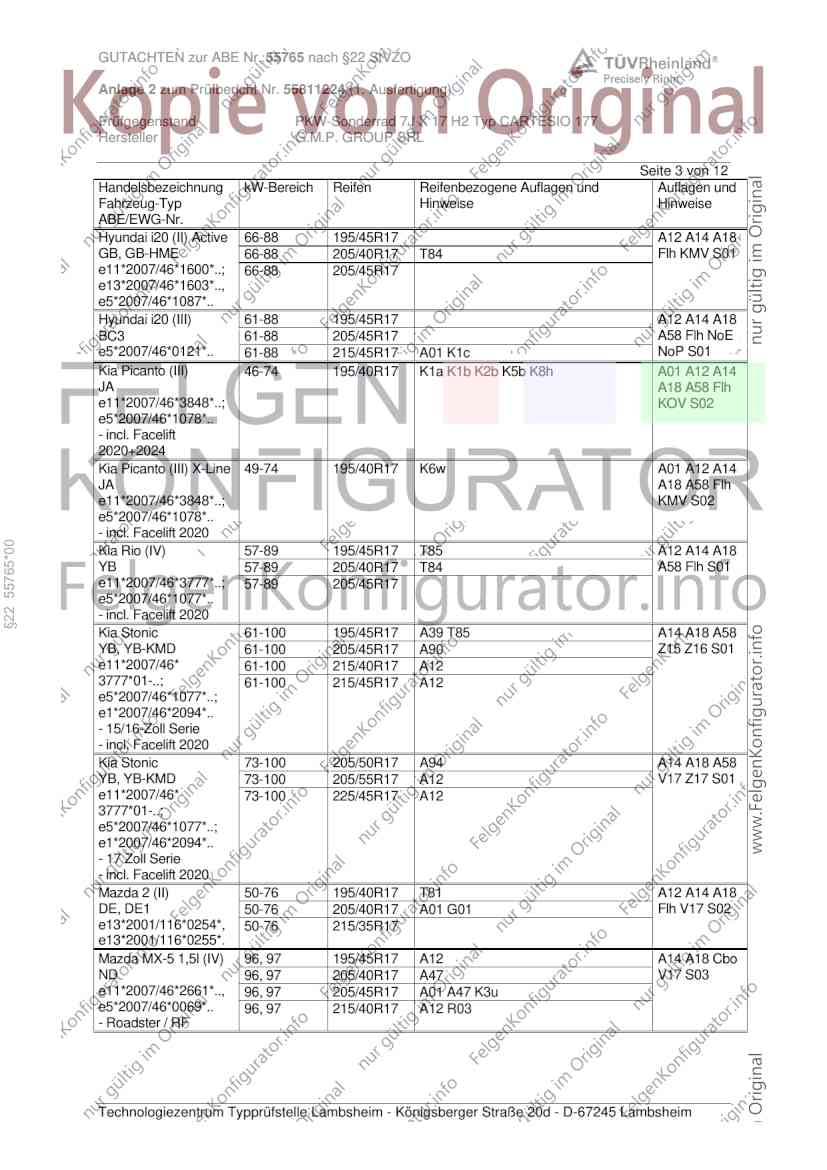

Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai i20 (II) Active 66-88 195/45R17 A12 A14 A18
GB, GB-HME 66-88 205/40R17 T84 Flh KMV S01
e11*2007/46*1600*..; 66-88 205/45R17
e13*2007/46*1603*..,
e5*2007/46*1087*..
Hyundai i20 (III) 61-88 195/45R17 A12 A14 A18
BC3 61-88 205/45R17 A58 Flh NoE
e5*2007/46*0121*.. 61-88 215/45R17 A01 K1c NoP S01
Kia Picanto (III) 46-74 195/40R17 K1a K1b K2b K5b K8h A01 A12 A14
JA A18 A58 Flh
e11*2007/46*3848*..; KOV S02
e5*2007/46*1078*..
- incl. Facelift
2020+2024
Kia Picanto (III) X-Line 49-74 195/40R17 K6w A01 A12 A14
JA A18 A58 Flh
e11*2007/46*3848*..; KMV S02
e5*2007/46*1078*..
- incl. Facelift 2020
§22 55765*00
Kia Rio (IV) 57-89 195/45R17 T85 A12 A14 A18
YB 57-89 205/40R17 T84 A58 Flh S01
e11*2007/46*3777*..; 57-89 205/45R17
e5*2007/46*1077*..
- incl. Facelift 2020
Kia Stonic 61-100 195/45R17 A39 T85 A14 A18 A58
YB, YB-KMD 61-100 205/45R17 A90 Z15 Z16 S01
e11*2007/46* 61-100 215/40R17 A12
3777*01-..; 61-100 215/45R17 A12
e5*2007/46*1077*..;
e1*2007/46*2094*..
- 15/16-Zoll Serie
- incl. Facelift 2020
Kia Stonic 73-100 205/50R17 A94 A14 A18 A58
YB, YB-KMD 73-100 205/55R17 A12 V17 Z17 S01
e11*2007/46* 73-100 225/45R17 A12
3777*01-..;
e5*2007/46*1077*..;
e1*2007/46*2094*..
- 17 Zoll Serie
- incl. Facelift 2020
Mazda 2 (II) 50-76 195/40R17 T81 A12 A14 A18
DE, DE1 50-76 205/40R17 A01 G01 Flh V17 S02
e13*2001/116*0254*, 50-76 215/35R17
e13*2001/116*0255*.
Mazda MX-5 1,5l (IV) 96, 97 195/45R17 A12 A14 A18 Cbo
ND 96, 97 205/40R17 A47 V17 S03
e11*2007/46*2661*.., 96, 97 205/45R17 A01 A47 K3u
e5*2007/46*0069*.. 96, 97 215/40R17 A12 R03
- Roadster / RF
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55765 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55811224 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7J X 17 H2 Typ CARTESIO 177
Hersteller G.M.P. GROUP SRL

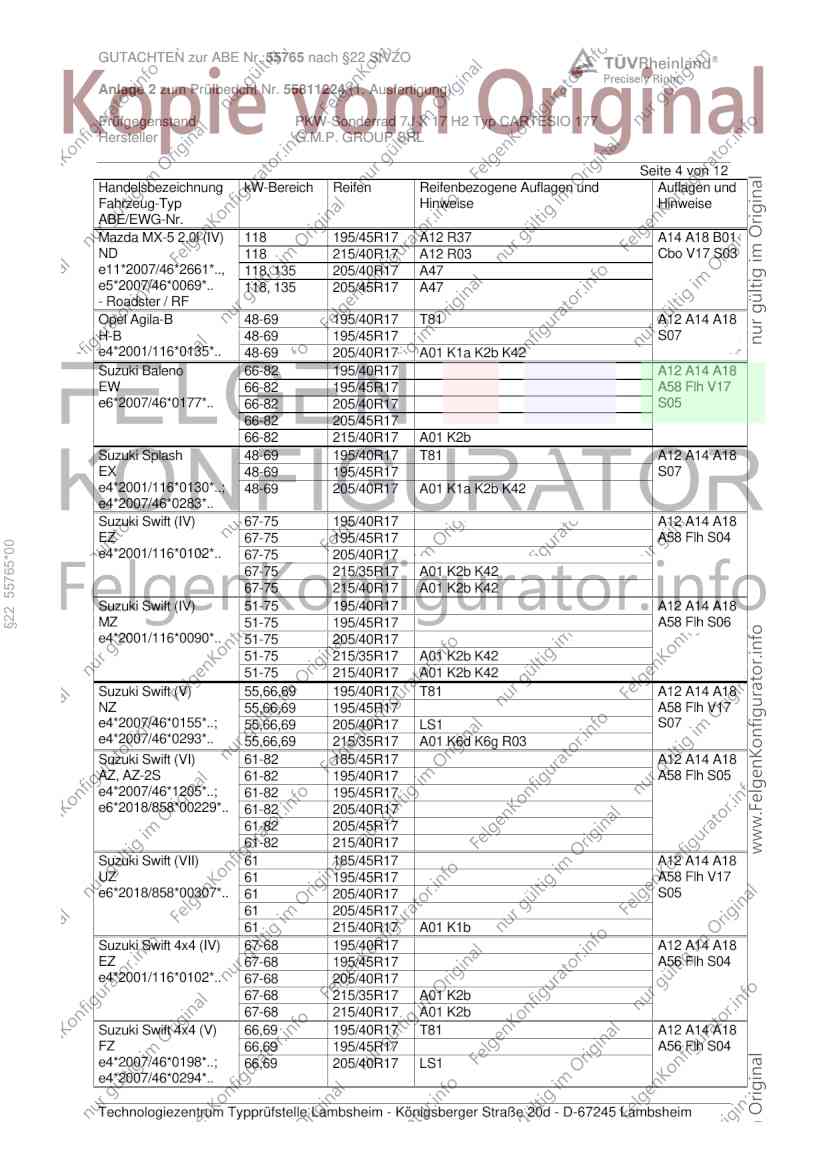

Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda MX-5 2,0l (IV) 118 195/45R17 A12 R37 A14 A18 B01
ND 118 215/40R17 A12 R03 Cbo V17 S03
e11*2007/46*2661*.., 118, 135 205/40R17 A47
e5*2007/46*0069*.. 118, 135 205/45R17 A47
- Roadster / RF
Opel Agila-B 48-69 195/40R17 T81 A12 A14 A18
H-B 48-69 195/45R17 S07
e4*2001/116*0135*.. 48-69 205/40R17 A01 K1a K2b K42
Suzuki Baleno 66-82 195/40R17 A12 A14 A18
EW 66-82 195/45R17 A58 Flh V17
e6*2007/46*0177*.. 66-82 205/40R17 S05
66-82 205/45R17
66-82 215/40R17 A01 K2b
Suzuki Splash 48-69 195/40R17 T81 A12 A14 A18
EX 48-69 195/45R17 S07
e4*2001/116*0130*..; 48-69 205/40R17 A01 K1a K2b K42
e4*2007/46*0283*..
Suzuki Swift (IV) 67-75 195/40R17 A12 A14 A18
EZ 67-75 195/45R17 A58 Flh S04
§22 55765*00
e4*2001/116*0102*.. 67-75 205/40R17
67-75 215/35R17 A01 K2b K42
67-75 215/40R17 A01 K2b K42
Suzuki Swift (IV) 51-75 195/40R17 A12 A14 A18
MZ 51-75 195/45R17 A58 Flh S06
e4*2001/116*0090*.. 51-75 205/40R17
51-75 215/35R17 A01 K2b K42
51-75 215/40R17 A01 K2b K42
Suzuki Swift (V) 55,66,69 195/40R17 T81 A12 A14 A18
NZ 55,66,69 195/45R17 A58 Flh V17
e4*2007/46*0155*..; 55,66,69 205/40R17 LS1 S07
e4*2007/46*0293*.. 55,66,69 215/35R17 A01 K6d K6g R03
Suzuki Swift (VI) 61-82 185/45R17 A12 A14 A18
AZ, AZ-2S 61-82 195/40R17 A58 Flh S05
e4*2007/46*1205*..; 61-82 195/45R17
e6*2018/858*00229*.. 61-82 205/40R17
61-82 205/45R17
61-82 215/40R17
Suzuki Swift (VII) 61 185/45R17 A12 A14 A18
UZ 61 195/45R17 A58 Flh V17
e6*2018/858*00307*.. 61 205/40R17 S05
61 205/45R17
61 215/40R17 A01 K1b
Suzuki Swift 4x4 (IV) 67-68 195/40R17 A12 A14 A18
EZ 67-68 195/45R17 A56 Flh S04
e4*2001/116*0102*.. 67-68 205/40R17
67-68 215/35R17 A01 K2b
67-68 215/40R17 A01 K2b
Suzuki Swift 4x4 (V) 66,69 195/40R17 T81 A12 A14 A18
FZ 66,69 195/45R17 A56 Flh S04
e4*2007/46*0198*..; 66,69 205/40R17 LS1
e4*2007/46*0294*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55765 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55811224 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7J X 17 H2 Typ CARTESIO 177
Hersteller G.M.P. GROUP SRL

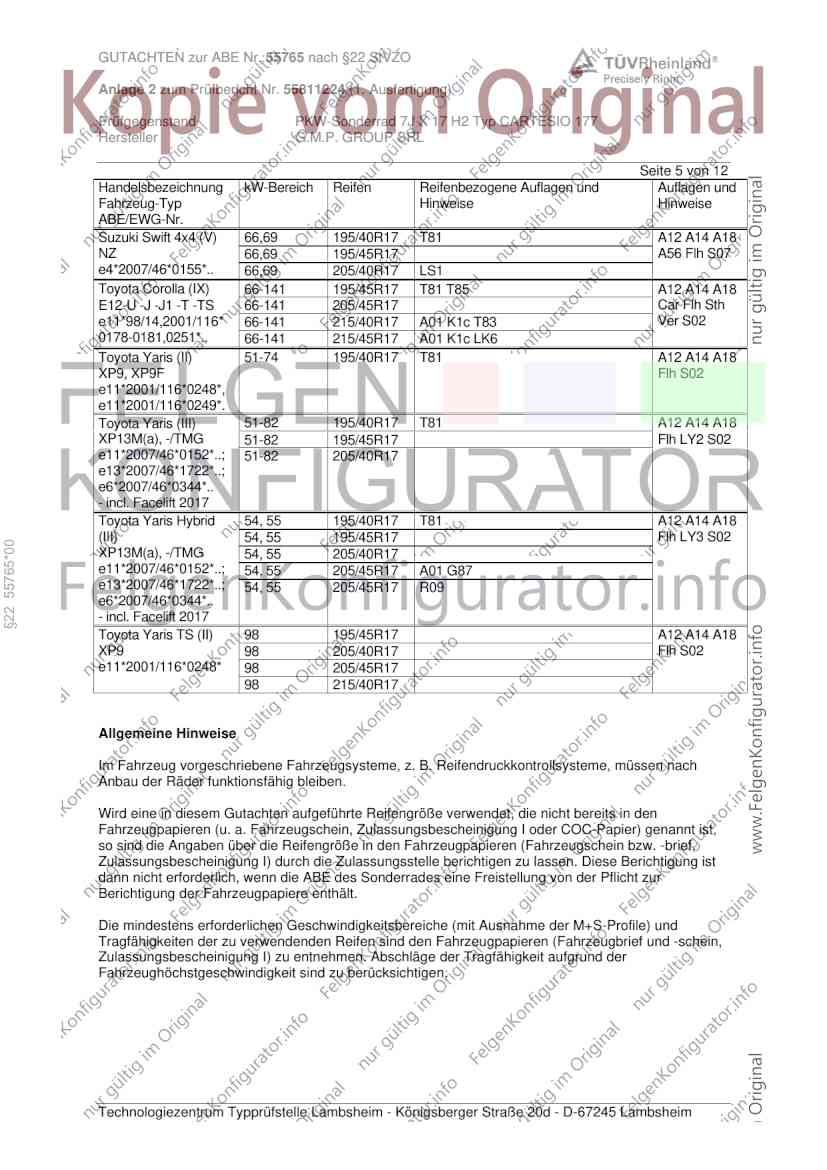

Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki Swift 4x4 (V) 66,69 195/40R17 T81 A12 A14 A18
NZ 66,69 195/45R17 A56 Flh S07
e4*2007/46*0155*.. 66,69 205/40R17 LS1
Toyota Corolla (IX) 66-141 195/45R17 T81 T85 A12 A14 A18
E12-U -J -J1 -T -TS 66-141 205/45R17 Car Flh Sth
e11*98/14,2001/116* 66-141 215/40R17 A01 K1c T83 Ver S02
0178-0181,0251*.. 66-141 215/45R17 A01 K1c LK6
Toyota Yaris (II) 51-74 195/40R17 T81 A12 A14 A18
XP9, XP9F Flh S02
e11*2001/116*0248*,
e11*2001/116*0249*.
Toyota Yaris (III) 51-82 195/40R17 T81 A12 A14 A18
XP13M(a), -/TMG 51-82 195/45R17 Flh LY2 S02
e11*2007/46*0152*..; 51-82 205/40R17
e13*2007/46*1722*..;
e6*2007/46*0344*..
- incl. Facelift 2017
Toyota Yaris Hybrid 54, 55 195/40R17 T81 A12 A14 A18
(III) 54, 55 195/45R17 Flh LY3 S02
§22 55765*00
XP13M(a), -/TMG 54, 55 205/40R17
e11*2007/46*0152*..; 54, 55 205/45R17 A01 G87
e13*2007/46*1722*..; 54, 55 205/45R17 R09
e6*2007/46*0344*..
- incl. Facelift 2017
Toyota Yaris TS (II) 98 195/45R17 A12 A14 A18
XP9 98 205/40R17 Flh S02
e11*2001/116*0248* 98 205/45R17
98 215/40R17
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55765 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55811224 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7J X 17 H2 Typ CARTESIO 177
Hersteller G.M.P. GROUP SRL
Seite 6 von 12

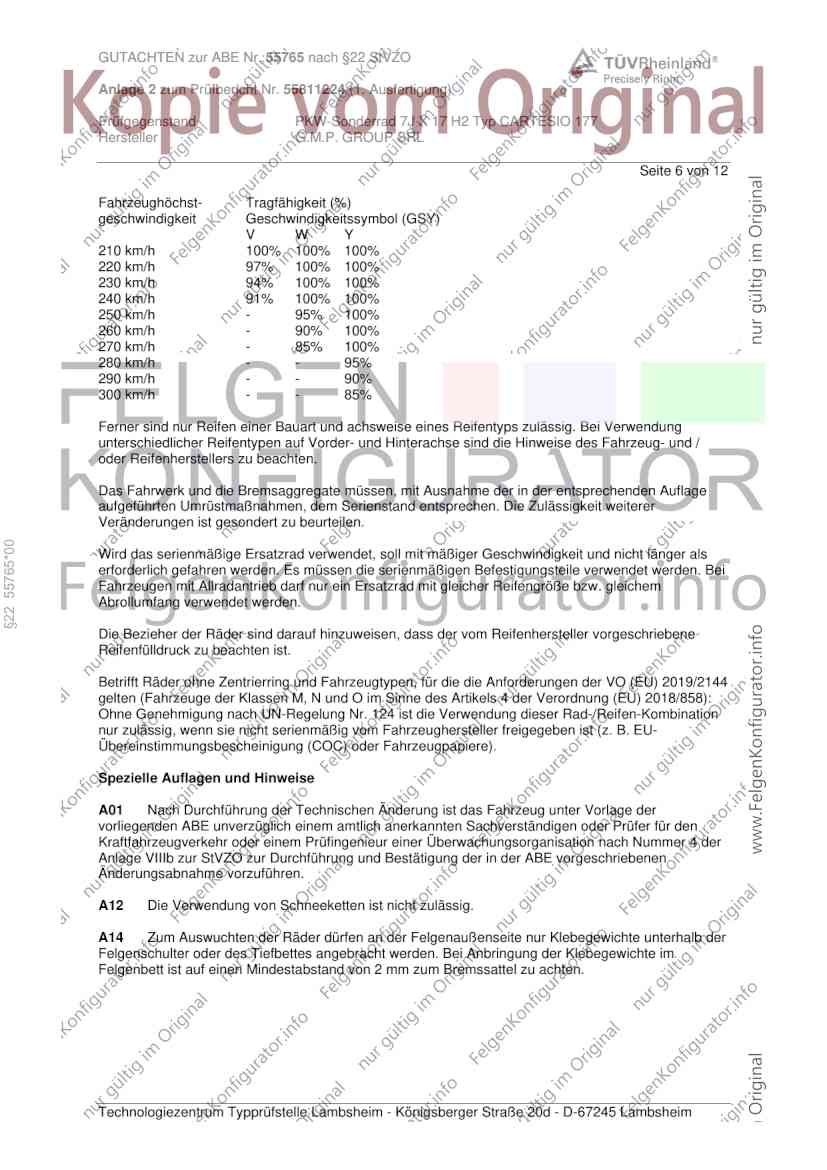

Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
§22 55765*00
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Betrifft Räder ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU) 2019/2144
gelten (Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU) 2018/858):
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-Kombination
nur zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist (z. B. EU-
Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55765 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55811224 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7J X 17 H2 Typ CARTESIO 177
Hersteller G.M.P. GROUP SRL
Seite 7 von 12

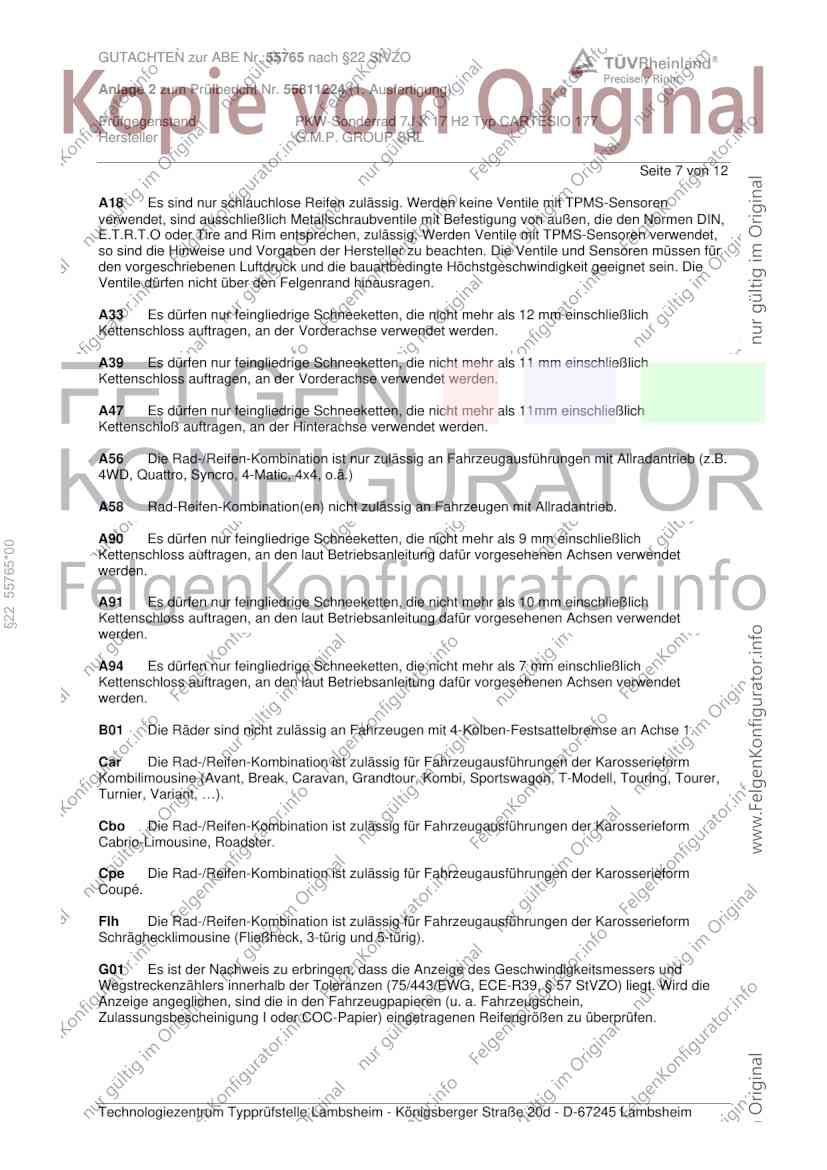

A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A47 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11mm einschließlich
Kettenschloß auftragen, an der Hinterachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
§22 55765*00
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A94 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 7 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B01 Die Räder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Festsattelbremse an Achse 1.
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer,
Turnier, Variant, …).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55765 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55811224 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7J X 17 H2 Typ CARTESIO 177
Hersteller G.M.P. GROUP SRL
Seite 8 von 12

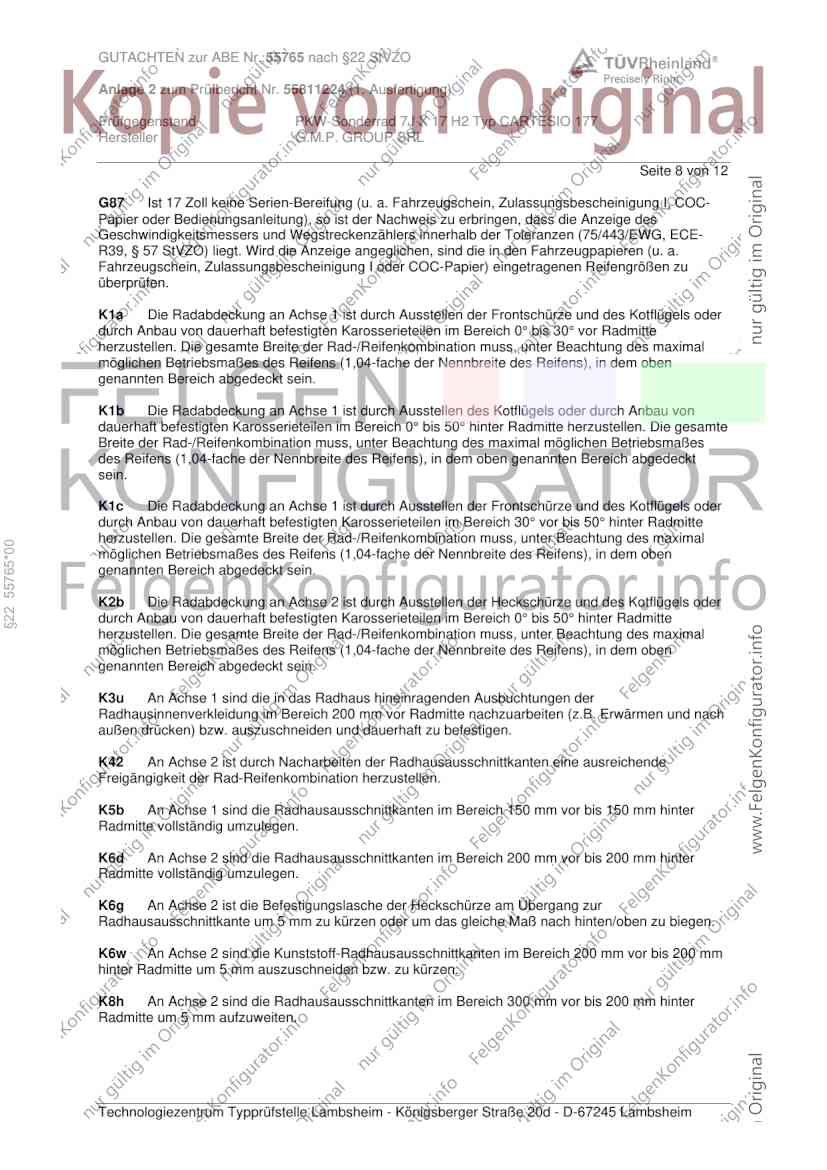

G87 Ist 17 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
§22 55765*00
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3u An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der
Radhausinnenverkleidung im Bereich 200 mm vor Radmitte nachzuarbeiten (z.B. Erwärmen und nach
außen drücken) bzw. auszuschneiden und dauerhaft zu befestigen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55765 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55811224 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7J X 17 H2 Typ CARTESIO 177
Hersteller G.M.P. GROUP SRL
Seite 9 von 12

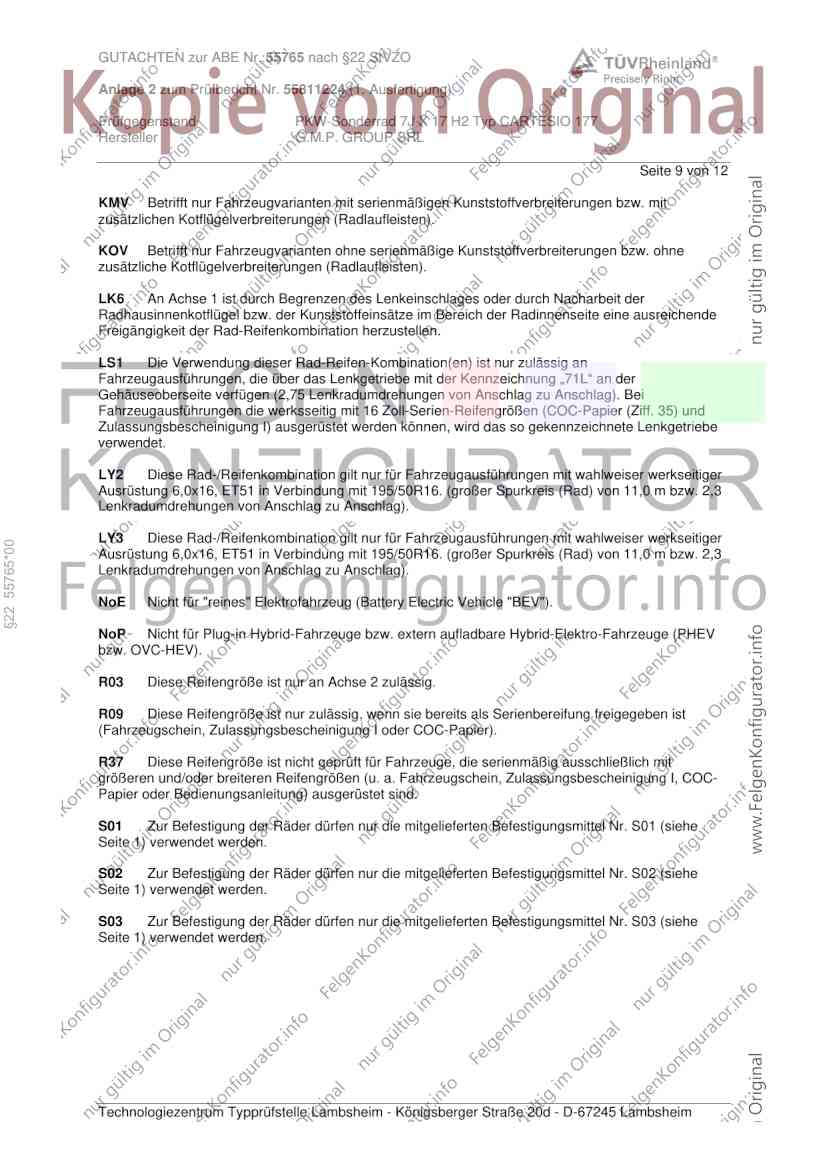

KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
LS1 Die Verwendung dieser Rad-Reifen-Kombination(en) ist nur zulässig an
Fahrzeugausführungen, die über das Lenkgetriebe mit der Kennzeichnung „71L“ an der
Gehäuseoberseite verfügen (2,75 Lenkradumdrehungen von Anschlag zu Anschlag). Bei
Fahrzeugausführungen die werksseitig mit 16 Zoll-Serien-Reifengrößen (COC-Papier (Ziff. 35) und
Zulassungsbescheinigung I) ausgerüstet werden können, wird das so gekennzeichnete Lenkgetriebe
verwendet.
LY2 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit wahlweiser werkseitiger
Ausrüstung 6,0x16, ET51 in Verbindung mit 195/50R16. (großer Spurkreis (Rad) von 11,0 m bzw. 2,3
Lenkradumdrehungen von Anschlag zu Anschlag).
LY3 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit wahlweiser werkseitiger
§22 55765*00
Ausrüstung 6,0x16, ET51 in Verbindung mit 195/50R16. (großer Spurkreis (Rad) von 11,0 m bzw. 2,3
Lenkradumdrehungen von Anschlag zu Anschlag).
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV
bzw. OVC-HEV).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55765 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55811224 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7J X 17 H2 Typ CARTESIO 177
Hersteller G.M.P. GROUP SRL
Seite 10 von 12

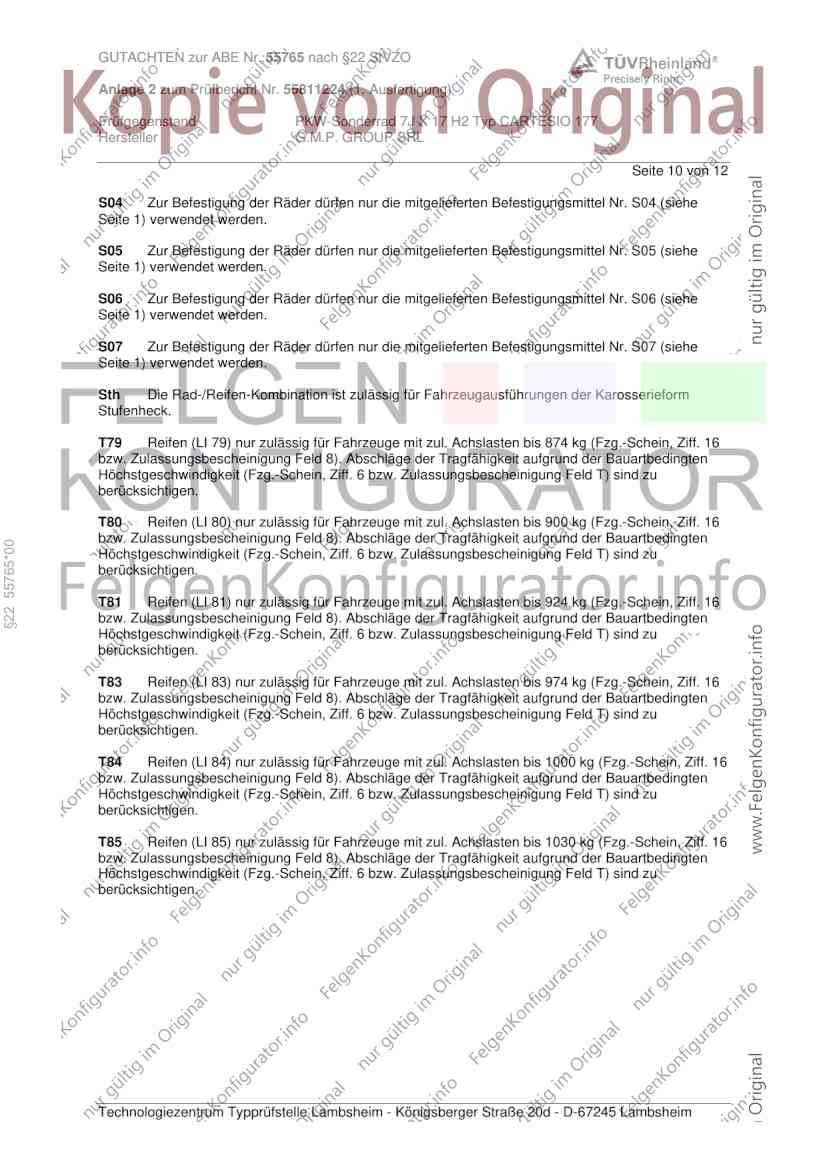

S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
§22 55765*00
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55765 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55811224 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7J X 17 H2 Typ CARTESIO 177
Hersteller G.M.P. GROUP SRL
Seite 11 von 12

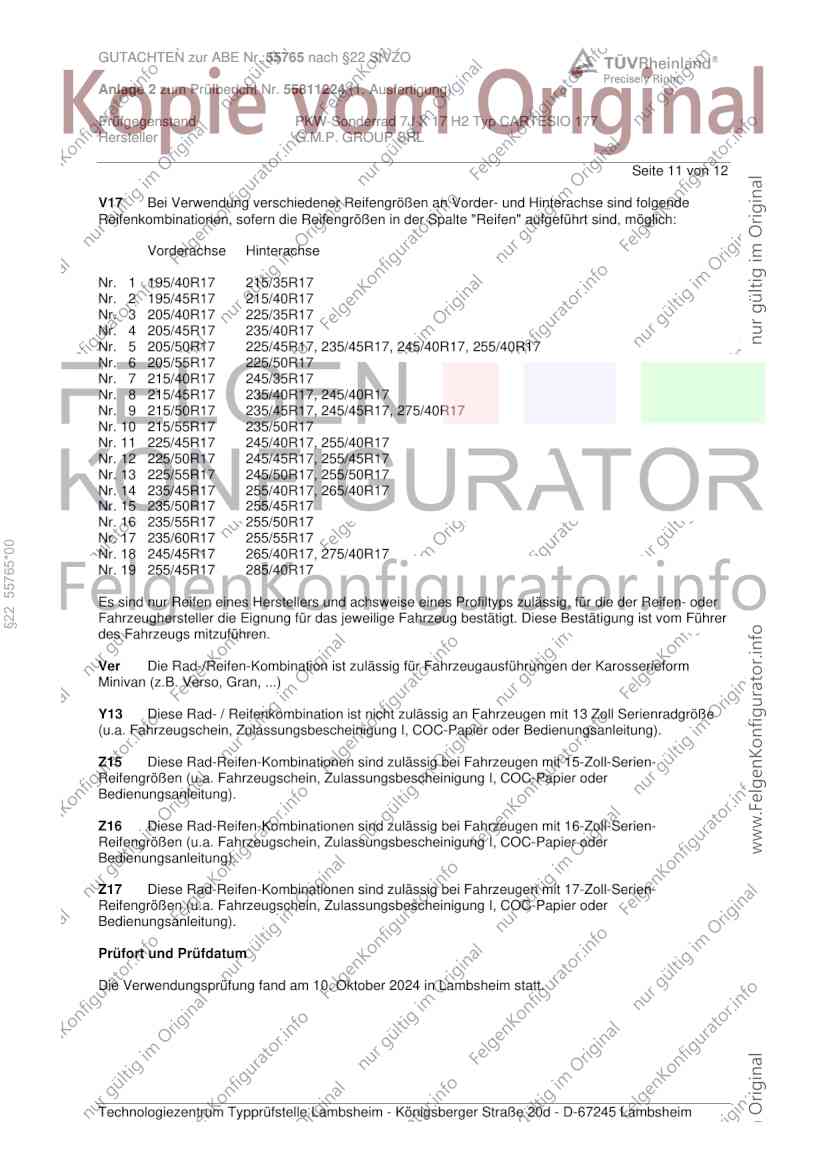

V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
§22 55765*00
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Ver Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Minivan (z.B. Verso, Gran, ...)
Y13 Diese Rad- / Reifenkombination ist nicht zulässig an Fahrzeugen mit 13 Zoll Serienradgröße
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z15 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 15-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z16 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z17 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 17-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 10. Oktober 2024 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55765 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55811224 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7J X 17 H2 Typ CARTESIO 177
Hersteller G.M.P. GROUP SRL
Seite 12 von 12

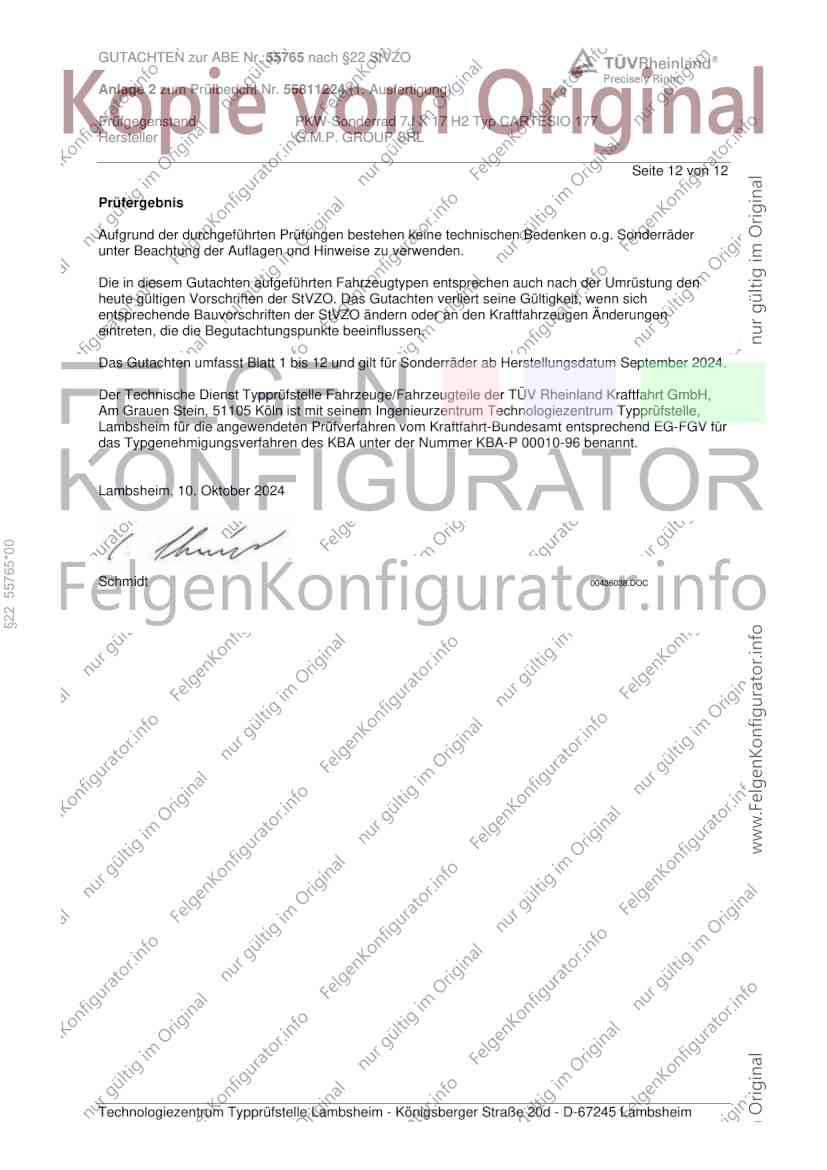

Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum September 2024.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 10. Oktober 2024
§22 55765*00
Schmidt 00436038.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
