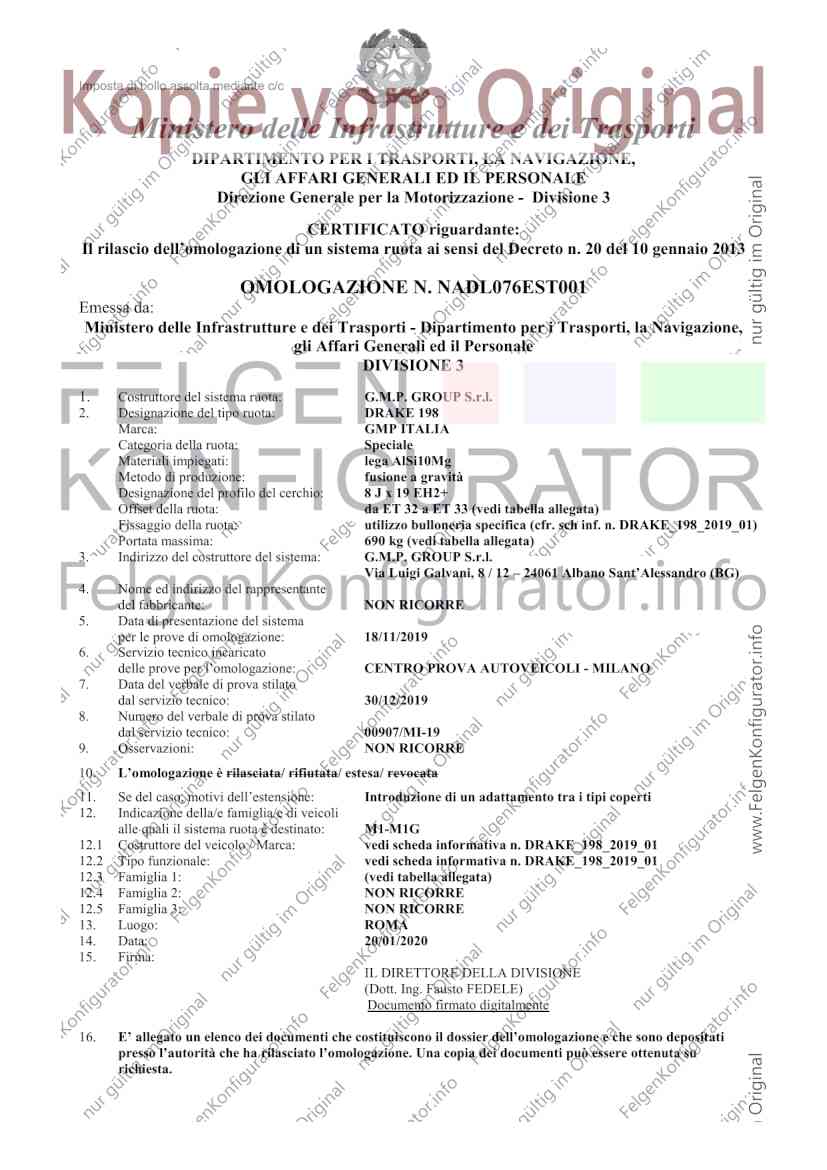

Imposta di bollo assolta mediante c/c
Ministero delle Infrastrutture e dei Trasporti
DIPARTIMENTO PER I TRASPORTI, LA NAVIGAZIONE,
GLI AFFARI GENERALI ED IL PERSONALE
Direzione Generale per la Motorizzazione - Divisione 3
CERTIFICATO riguardante:
Il rilascio dell’omologazione di un sistema ruota ai sensi del Decreto n. 20 del 10 gennaio 2013
OMOLOGAZIONE N. NADL076EST001
Emessa da:
Ministero delle Infrastrutture e dei Trasporti - Dipartimento per i Trasporti, la Navigazione,
gli Affari Generali ed il Personale
DIVISIONE 3
1. Costruttore del sistema ruota: G.M.P. GROUP S.r.l.
2. Designazione del tipo ruota: DRAKE 198
Marca: GMP ITALIA
Categoria della ruota: Speciale
Materiali impiegati: lega AlSi10Mg
Metodo di produzione: fusione a gravità
Designazione del profilo del cerchio: 8 J x 19 EH2+
Offset della ruota: da ET 32 a ET 33 (vedi tabella allegata)
Fissaggio della ruota: utilizzo bulloneria specifica (cfr. sch inf. n. DRAKE_198_2019_01)
Portata massima: 690 kg (vedi tabella allegata)
3. Indirizzo del costruttore del sistema: G.M.P. GROUP S.r.l.
Via Luigi Galvani, 8 / 12 – 24061 Albano Sant’Alessandro (BG)
4. Nome ed indirizzo del rappresentante
del fabbricante: NON RICORRE
5. Data di presentazione del sistema
per le prove di omologazione: 18/11/2019
6. Servizio tecnico incaricato
delle prove per l’omologazione: CENTRO PROVA AUTOVEICOLI - MILANO
7. Data del verbale di prova stilato
dal servizio tecnico: 30/12/2019
8. Numero del verbale di prova stilato
dal servizio tecnico: 00907/MI-19
9. Osservazioni: NON RICORRE
10. L’omologazione è rilasciata/ rifiutata/ estesa/ revocata
11. Se del caso, motivi dell’estensione: Introduzione di un adattamento tra i tipi coperti
12. Indicazione della/e famiglia/e di veicoli
alle quali il sistema ruota è destinato: M1-M1G
12.1 Costruttore del veicolo / Marca: vedi scheda informativa n. DRAKE_198_2019_01
12.2 Tipo funzionale: vedi scheda informativa n. DRAKE_198_2019_01
12.3 Famiglia 1: (vedi tabella allegata)
12.4 Famiglia 2: NON RICORRE
12.5 Famiglia 3: NON RICORRE
13. Luogo: ROMA
14. Data: 20/01/2020
15. Firma:
IL DIRETTORE DELLA DIVISIONE
(Dott. Ing. Fausto FEDELE)
Documento firmato digitalmente
16. E’ allegato un elenco dei documenti che costituiscono il dossier dell’omologazione e che sono depositati
presso l’autorità che ha rilasciato l’omologazione. Una copia dei documenti può essere ottenuta su
richiesta.

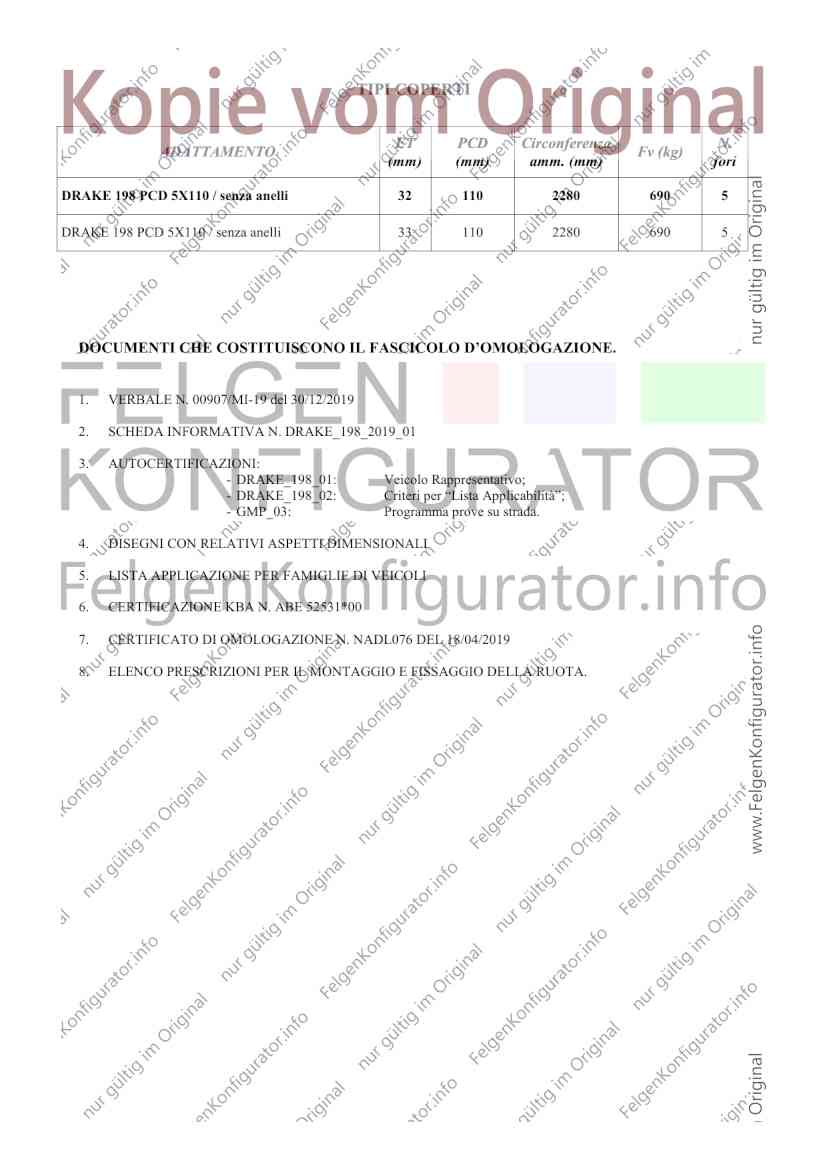

TIPI COPERTI
ET PCD Circonferenza N.
ADATTAMENTO Fv (kg)
(mm) (mm) amm. (mm) fori
DRAKE 198 PCD 5X110 / senza anelli 32 110 2280 690 5
DRAKE 198 PCD 5X110 / senza anelli 33 110 2280 690 5
DOCUMENTI CHE COSTITUISCONO IL FASCICOLO D’OMOLOGAZIONE.
1. VERBALE N. 00907/MI-19 del 30/12/2019
2. SCHEDA INFORMATIVA N. DRAKE_198_2019_01
3. AUTOCERTIFICAZIONI:
- DRAKE_198_01: Veicolo Rappresentativo;
- DRAKE_198_02: Criteri per “Lista Applicabilità”;
- GMP_03: Programma prove su strada.
4. DISEGNI CON RELATIVI ASPETTI DIMENSIONALI
5. LISTA APPLICAZIONE PER FAMIGLIE DI VEICOLI
6. CERTIFICAZIONE KBA N. ABE 52531*00
7. CERTIFICATO DI OMOLOGAZIONE N. NADL076 DEL 18/04/2019
8. ELENCO PRESCRIZIONI PER IL MONTAGGIO E FISSAGGIO DELLA RUOTA.

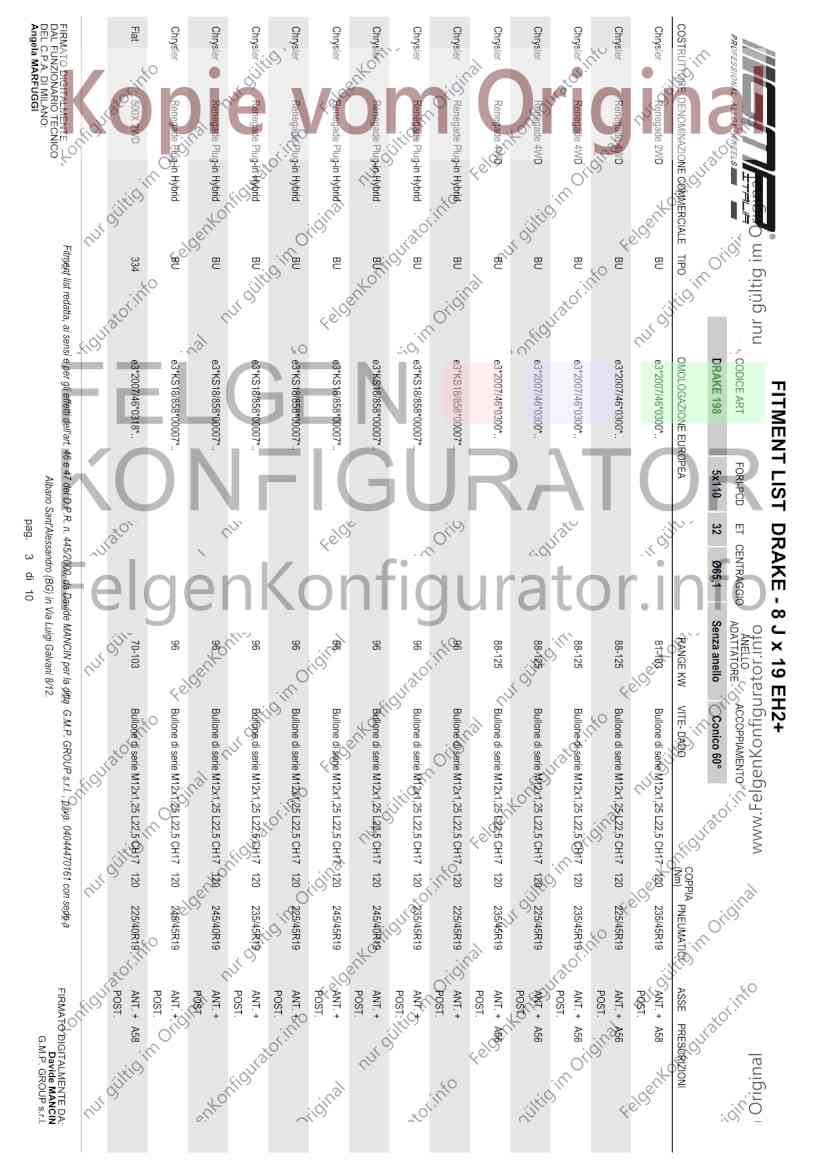

FITMENT LIST DRAKE - 8 J x 19 EH2+
CODICE ART FORI-PCD ET CENTRAGGIO ANELLO ACCOPPIAMENTO
ADATTATORE
DRAKE 198 5x110 32 Ø65,1 Senza anello Conico 60°
COPPIA
COSTRUTTORE DENOMINAZIONE COMMERCIALE TIPO OMOLOGAZIONE EUROPEA RANGE KW VITE- DADO (Nm) PNEUMATICI ASSE PRESCRIZIONI
Alfa Romeo 159/159 Sportw. 939 e3*2001/116*0212*.. 85-147 Bullone di serie M14x1,5 L26 CH17 110 225/40R19 ANT. + A58 B02 B29
POST.
Alfa Romeo 159/159 Sportw. 939 e3*2001/116*0212*.. 85-147 Bullone di serie M14x1,5 L26 CH17 110 235/35R19 ANT. + A58 B02 B29
POST.
Alfa Romeo 159/159 Sportw. 939 e3*2001/116*0212*.. 85-147 Bullone di serie M14x1,5 L26 CH17 110 235/40R19 ANT. + A58 B02 B29
POST.
Alfa Romeo 159/159 Sportw. 939 e3*2001/116*0212*.. 85-147 Bullone di serie M14x1,5 L26 CH17 110 245/35R19 ANT. + A58 B02 B29
POST.
Alfa Romeo Brera, Spider 939 e3*2001/116*0212*.. 120-147 Bullone di serie M14x1,5 L26 CH17 110 225/40R19 ANT. + A58 B02 B29
POST.
Alfa Romeo Brera, Spider 939 e3*2001/116*0212*.. 120-147 Bullone di serie M14x1,5 L26 CH17 110 235/35R19 ANT. + A58 B02 B29
POST.
Alfa Romeo Brera, Spider 939 e3*2001/116*0212*.. 120-147 Bullone di serie M14x1,5 L26 CH17 110 235/40R19 ANT. + A58 B02 B29
POST.
Alfa Romeo Brera, Spider 939 e3*2001/116*0212*.. 120-147 Bullone di serie M14x1,5 L26 CH17 110 245/35R19 ANT. + A58 B02 B29
POST.
Alfa Romeo Giulia 952 e3*2007/46*0382*.. 100-132 Bullone di serie M14x1,5 L26 CH17 125 225/35R19 ANT. +
POST.
Alfa Romeo Giulia 952 e3*2007/46*0382*.. 100-206 Bullone di serie M14x1,5 L26 CH17 125 225/40R19 ANT. +
POST.
Alfa Romeo Giulia 952 e3*2007/46*0382*.. 100-206 Bullone di serie M14x1,5 L26 CH17 125 245/35R19 ANT. +
POST.
Alfa Romeo Giulia 952 e3*2007/46*0382*.. 100-206 Bullone di serie M14x1,5 L26 CH17 125 225/35R19 ANT. AX2901934
Alfa Romeo Giulia 952 e3*2007/46*0382*.. 100-206 Bullone di serie M14x1,5 L26 CH17 125 225/40R19 ANT. AX2901934
Alfa Romeo Giulia 952 e3*2007/46*0382*.. 100-206 Bullone di serie M14x1,5 L26 CH17 125 225/35R19 ANT. AX2901944
Alfa Romeo Giulia 952 e3*2007/46*0382*.. 100-206 Bullone di serie M14x1,5 L26 CH17 125 225/40R19 ANT. AX2901944
Alfa Romeo Giulietta 940 e3*2007/46*0027*.. 77-129 Bullone di serie M12x1,25 L22,5 CH17 110 225/35R19 ANT. + A58
POST.
FIRMATO DIGITALMENTE Fitment list redatta, ai sensi e per gli effetti dell'art. 46 e 47 del D.P.R. n. 445/2000, da Davide MANCIN per la ditta G.M.P. GROUP s.r.l. , p.iva. 04044470161 con sede a FIRMATO DIGITALMENTE DA:
DAL FUNZIONARIO TECNICO
DEL C.P.A. DI MILANO: Albano Sant'Alessandro (BG) in Via Luigi Galvani 8/12. Davide MANCIN
G.M.P. GROUP s.r.l.
Angela MARFUGGI pag. 1 di 10
FITMENT LIST DRAKE - 8 J x 19 EH2+
CODICE ART FORI-PCD ET CENTRAGGIO ANELLO ACCOPPIAMENTO
ADATTATORE
DRAKE 198 5x110 32 Ø65,1 Senza anello Conico 60°
COPPIA
COSTRUTTORE DENOMINAZIONE COMMERCIALE TIPO OMOLOGAZIONE EUROPEA RANGE KW VITE- DADO (Nm) PNEUMATICI ASSE PRESCRIZIONI
Alfa Romeo Giulietta 940 e3*2007/46*0027*.. 77-129 Bullone di serie M12x1,25 L22,5 CH17 110 235/35R19 ANT. + A58
POST.
Alfa Romeo Giulietta Quadrifoglio 940 e3*2007/46*0027*.. 169-177 Bullone di serie M12x1,25 L22,5 CH17 110 225/35R19 ANT. + A58
POST.
Alfa Romeo Giulietta Quadrifoglio 940 e3*2007/46*0027*.. 169-177 Bullone di serie M12x1,25 L22,5 CH17 110 235/35R19 ANT. + A58
POST.
Alfa Romeo Stelvio 949 e3*2007/46*0435*.. 110-206 Bullone di serie M14x1,5 L24,5 CH17 130 235/50R19 ANT. + B02
POST.
Alfa Romeo Stelvio 949 e3*2007/46*0435*.. 110-206 Bullone di serie M14x1,5 L24,5 CH17 130 235/55R19 ANT. + B02
POST.
Alfa Romeo Stelvio 949 e3*2007/46*0435*.. 110-206 Bullone di serie M14x1,5 L24,5 CH17 130 245/50R19 ANT. + B02
POST.
Alfa Romeo Stelvio 949 e3*2007/46*0435*.. 110-206 Bullone di serie M14x1,5 L24,5 CH17 130 255/45R19 ANT. + B02
POST.
Alfa Romeo Tonale AV1 e3*2018/858*00061*.. 96, 118 Bullone di serie M12x1,25 L28 CH17 120 235/45R19 ANT. +
POST.
Chrysler Compass MX e11*2007/46*4037*.. 88-125 Bullone di serie M12x1,25 L26 CH17 135 225/45R19 ANT. +
POST.
Chrysler Compass MX e11*2007/46*4037*.. 88-125 Bullone di serie M12x1,25 L26 CH17 135 235/45R19 ANT. +
POST.
Chrysler Compass MX e11*2007/46*4037*.. 88-125 Bullone di serie M12x1,25 L26 CH17 135 245/40R19 ANT. +
POST.
Chrysler Renegade 2WD BU e3*2007/46*0300*.. 81-103 Bullone di serie M12x1,25 L22,5 CH17 120 225/45R19 ANT. + A58
POST.
Chrysler Renegade 2WD BU e3*2007/46*0300*.. 81-103 Bullone di serie M12x1,25 L22,5 CH17 120 235/45R19 ANT. + A58
POST.
Chrysler Renegade 2WD BU e3*2007/46*0300*.. 81-103 Bullone di serie M12x1,25 L22,5 CH17 120 225/45R19 ANT. + A58
POST.
FIRMATO DIGITALMENTE Fitment list redatta, ai sensi e per gli effetti dell'art. 46 e 47 del D.P.R. n. 445/2000, da Davide MANCIN per la ditta G.M.P. GROUP s.r.l. , p.iva. 04044470161 con sede a FIRMATO DIGITALMENTE DA:
DAL FUNZIONARIO TECNICO
DEL C.P.A. DI MILANO: Albano Sant'Alessandro (BG) in Via Luigi Galvani 8/12. Davide MANCIN
G.M.P. GROUP s.r.l.
Angela MARFUGGI pag. 2 di 10
FITMENT LIST DRAKE - 8 J x 19 EH2+
CODICE ART FORI-PCD ET CENTRAGGIO ANELLO ACCOPPIAMENTO
ADATTATORE
DRAKE 198 5x110 32 Ø65,1 Senza anello Conico 60°
COPPIA
COSTRUTTORE DENOMINAZIONE COMMERCIALE TIPO OMOLOGAZIONE EUROPEA RANGE KW VITE- DADO (Nm) PNEUMATICI ASSE PRESCRIZIONI
Chrysler Renegade 2WD BU e3*2007/46*0300*.. 81-103 Bullone di serie M12x1,25 L22,5 CH17 120 235/45R19 ANT. + A58
POST.
Chrysler Renegade 4WD BU e3*2007/46*0300*.. 88-125 Bullone di serie M12x1,25 L22,5 CH17 120 225/45R19 ANT. + A56
POST.
Chrysler Renegade 4WD BU e3*2007/46*0300*.. 88-125 Bullone di serie M12x1,25 L22,5 CH17 120 235/45R19 ANT. + A56
POST.
Chrysler Renegade 4WD BU e3*2007/46*0300*.. 88-125 Bullone di serie M12x1,25 L22,5 CH17 120 225/45R19 ANT. + A56
POST.
Chrysler Renegade 4WD BU e3*2007/46*0300*.. 88-125 Bullone di serie M12x1,25 L22,5 CH17 120 235/45R19 ANT. + A56
POST.
Chrysler Renegade Plug-in Hybrid BU e3*KS18/858*00007*.. 96 Bullone di serie M12x1,25 L22,5 CH17 120 225/45R19 ANT. +
POST.
Chrysler Renegade Plug-in Hybrid BU e3*KS18/858*00007*.. 96 Bullone di serie M12x1,25 L22,5 CH17 120 235/45R19 ANT. +
POST.
Chrysler Renegade Plug-in Hybrid BU e3*KS18/858*00007*.. 96 Bullone di serie M12x1,25 L22,5 CH17 120 245/40R19 ANT. +
POST.
Chrysler Renegade Plug-in Hybrid BU e3*KS18/858*00007*.. 96 Bullone di serie M12x1,25 L22,5 CH17 120 245/45R19 ANT. +
POST.
Chrysler Renegade Plug-in Hybrid BU e3*KS18/858*00007*.. 96 Bullone di serie M12x1,25 L22,5 CH17 120 225/45R19 ANT. +
POST.
Chrysler Renegade Plug-in Hybrid BU e3*KS18/858*00007*.. 96 Bullone di serie M12x1,25 L22,5 CH17 120 235/45R19 ANT. +
POST.
Chrysler Renegade Plug-in Hybrid BU e3*KS18/858*00007*.. 96 Bullone di serie M12x1,25 L22,5 CH17 120 245/40R19 ANT. +
POST.
Chrysler Renegade Plug-in Hybrid BU e3*KS18/858*00007*.. 96 Bullone di serie M12x1,25 L22,5 CH17 120 245/45R19 ANT. +
POST.
Fiat 500X 2WD 334 e3*2007/46*0318*.. 70-103 Bullone di serie M12x1,25 L22,5 CH17 120 225/40R19 ANT. + A58
POST.
FIRMATO DIGITALMENTE Fitment list redatta, ai sensi e per gli effetti dell'art. 46 e 47 del D.P.R. n. 445/2000, da Davide MANCIN per la ditta G.M.P. GROUP s.r.l. , p.iva. 04044470161 con sede a FIRMATO DIGITALMENTE DA:
DAL FUNZIONARIO TECNICO
DEL C.P.A. DI MILANO: Albano Sant'Alessandro (BG) in Via Luigi Galvani 8/12. Davide MANCIN
G.M.P. GROUP s.r.l.
Angela MARFUGGI pag. 3 di 10
FITMENT LIST DRAKE - 8 J x 19 EH2+
CODICE ART FORI-PCD ET CENTRAGGIO ANELLO ACCOPPIAMENTO
ADATTATORE
DRAKE 198 5x110 32 Ø65,1 Senza anello Conico 60°
COPPIA
COSTRUTTORE DENOMINAZIONE COMMERCIALE TIPO OMOLOGAZIONE EUROPEA RANGE KW VITE- DADO (Nm) PNEUMATICI ASSE PRESCRIZIONI
Fiat 500X 2WD 334 e3*2007/46*0318*.. 70-103 Bullone di serie M12x1,25 L22,5 CH17 120 235/35R19 ANT. + A58
POST.
Fiat 500X 2WD 334 e3*2007/46*0318*.. 70-103 Bullone di serie M12x1,25 L22,5 CH17 120 235/40R19 ANT. + A58
POST.
Fiat 500X 2WD 334 e3*2007/46*0318*.. 70-103 Bullone di serie M12x1,25 L22,5 CH17 120 225/40R19 ANT. + A58
POST.
Fiat 500X 2WD 334 e3*2007/46*0318*.. 70-103 Bullone di serie M12x1,25 L22,5 CH17 120 235/35R19 ANT. + A58
POST.
Fiat 500X 2WD 334 e3*2007/46*0318*.. 70-103 Bullone di serie M12x1,25 L22,5 CH17 120 235/40R19 ANT. + A58
POST.
Fiat 500X 4WD 334 e3*2007/46*0318*.. 100-125 Bullone di serie M12x1,25 L22,5 CH17 120 225/40R19 ANT. + A56
POST.
Fiat 500X 4WD 334 e3*2007/46*0318*.. 100-125 Bullone di serie M12x1,25 L22,5 CH17 120 235/35R19 ANT. + A56
POST.
Fiat 500X 4WD 334 e3*2007/46*0318*.. 100-125 Bullone di serie M12x1,25 L22,5 CH17 120 235/40R19 ANT. + A56
POST.
Fiat 500X 4WD 334 e3*2007/46*0318*.. 100-125 Bullone di serie M12x1,25 L22,5 CH17 120 225/40R19 ANT. + A56
POST.
Fiat 500X 4WD 334 e3*2007/46*0318*.. 100-125 Bullone di serie M12x1,25 L22,5 CH17 120 235/35R19 ANT. + A56
POST.
Fiat 500X 4WD 334 e3*2007/46*0318*.. 100-125 Bullone di serie M12x1,25 L22,5 CH17 120 235/40R19 ANT. + A56
POST.
Jeep Renegade Plug-in Hybrid BU e3*KS18/858*00007*.. 96 Bullone di serie M12x1,25 L22,5 120 225/45R19 ANT. +
CH17 POST.
Jeep Renegade Plug-in Hybrid BU e3*KS18/858*00007*.. 96 Bullone di serie M12x1,25 L22,5 120 235/45R19 ANT. +
CH17 POST.
Jeep Renegade Plug-in Hybrid BU e3*KS18/858*00007*.. 96 Bullone di serie M12x1,25 L22,5 120 245/40R19 ANT. +
CH17 POST.
FIRMATO DIGITALMENTE Fitment list redatta, ai sensi e per gli effetti dell'art. 46 e 47 del D.P.R. n. 445/2000, da Davide MANCIN per la ditta G.M.P. GROUP s.r.l. , p.iva. 04044470161 con sede a FIRMATO DIGITALMENTE DA:
DAL FUNZIONARIO TECNICO
DEL C.P.A. DI MILANO: Albano Sant'Alessandro (BG) in Via Luigi Galvani 8/12. Davide MANCIN
G.M.P. GROUP s.r.l.
Angela MARFUGGI pag. 4 di 10
FITMENT LIST DRAKE - 8 J x 19 EH2+
CODICE ART FORI-PCD ET CENTRAGGIO ANELLO ACCOPPIAMENTO
ADATTATORE
DRAKE 198 5x110 32 Ø65,1 Senza anello Conico 60°
COPPIA
COSTRUTTORE DENOMINAZIONE COMMERCIALE TIPO OMOLOGAZIONE EUROPEA RANGE KW VITE- DADO (Nm) PNEUMATICI ASSE PRESCRIZIONI
Jeep Renegade Plug-in Hybrid BU e3*KS18/858*00007*.. 96 Bullone di serie M12x1,25 L22,5 120 245/45R19 ANT. +
CH17 POST.
FIRMATO DIGITALMENTE Fitment list redatta, ai sensi e per gli effetti dell'art. 46 e 47 del D.P.R. n. 445/2000, da Davide MANCIN per la ditta G.M.P. GROUP s.r.l. , p.iva. 04044470161 con sede a FIRMATO DIGITALMENTE DA:
DAL FUNZIONARIO TECNICO
DEL C.P.A. DI MILANO: Albano Sant'Alessandro (BG) in Via Luigi Galvani 8/12. Davide MANCIN
G.M.P. GROUP s.r.l.
Angela MARFUGGI pag. 5 di 10
