Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 8 J x 18 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§22 55032*00
special wheels for passenger cars 8 J x 18 H2
Genehmigungsnummer: 55032*00
Approval number:
1. Genehmigungsinhaber:
Holder of the approval:
AVO-Fahrzeugtechnik GmbH & Co. KG
DE- 67454 Haßloch
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
Entfällt
Not applicable
3. Typbezeichnung:
Type:
UA23-8018
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Genehmigungsnummer: 55032*00
Approval number:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
§22 55032*00
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
An der Innen- bzw. Außenseite des Rades
On the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Technischer Dienst der TÜV Rheinland Kraftfahrt GmbH
DE-51105 Köln
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
31.10.2023
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55043223 (1. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Genehmigungsnummer: 55032*00
Approval number:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
1 - 11 1. Ausfertigung
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
10. Bemerkungen:
§22 55032*00
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
Es wurden nationale Bestimmungen über Teile oder Ausrüstungen, die das
einwandfreie Funktionieren von Systemen, die für die Sicherheit des
Fahrzeugs oder seine Umweltverträglichkeit von wesentlicher Bedeutung
sind, angewendet (Artikel 56 Absatz 7 der VO (EU) 2018/858). Die
Anforderungen von Artikel 56, Absätze 1, 2 Unterabsätze 1 bis 3, 3 und 4 der
VO (EU) 2018/858 sind sinngemäß erfüllt.
National regulations have been applied to parts or equipment that ensure the
proper functioning of systems that are essential for the safety of the vehicle
or its environmental compatibility (Article 56 paragraph 7 of Regulation (EU)
2018/858). The requirements of Article 56, Paragraphs 1, 2, Subparagraphs 1
to 3, 3 and 4 of Regulation (EU) 2018/858 are accordingly fulfilled.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
Siehe Prüfbericht
See test report
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Genehmigungsnummer: 55032*00
Approval number:
12. Die Genehmigung wird erteilt
Approval is granted
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Entfällt
Not applicable
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 17.11.2023
Date:
16. Unterschrift: Im Auftrag
Signature:
§22 55032*00
Anlagen:
Enclosures:
Gemäß Inhaltsverzeichnis
According to index
GUTACHTEN zur ABE Nr. 55032 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55043223 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ UA23-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 1 von 32
Auftraggeber AVO Fahrzeugtechnik GmbH & Co KG
Gottlieb-Duttenhöfer-Straße 83a
67454 Haßloch
QM-Nr.49 02 0092002
Prüfgegenstand PKW-Sonderrad
Modell ULTRA
Typ UA23-8018
Radgröße 8JX18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
MB UA23-8018 MB / Ø66,45-Ø57,1 5/112/57,1 35 750 2200
Kennzeichnungen
KBA-Nummer 55032
Herstellerzeichen ULTRA
Radtyp und Ausführung UA23-8018 (s.o.)
Radgröße 8JX18H2
§22 55032*00
Einpresstiefe ET.. (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28,3
S02 Schraube M14x1,5 Kegel 60° 120 30
S03 Schraube M14x1,5 Kegel 60° 140 33
S04 Schraube M14x1,5 Kegel 60° 140 28,3
S05 Schraube M14x1,5 Kegel 60° 170 33
S06 Schraube M14x1,5 Kegel 60° 125 30
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Aiways
Audi
Ford
MG (Saic)
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55032 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55043223 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ UA23-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 2 von 32
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Aiways U5 55, 60 225/55R18 A12 A14 A16
MAS861, -/WVTA 55, 60 235/55R18 A01 K1a K1b K3s A18 A58 S02
e13*2007/46*2315*..; 55, 60 245/50R18 A01 K1c K2b K3s
e13*KS07/46*1629*..; 55, 60 255/50R18 A01 K1c K2b K3s K4i
e13*KS07/46*1631*..
Audi A3 77-140 215/40R18 K1a K2b T85 T89 A01 A12 A14
8V 77-140 225/35R18 K1a K2b T87 A16 A18 A57
e1*2007/46*0607*.. 77-140 225/40R18 K1a K2b Cbo F24 Lim
- Limousine / Cabrio 77-140 235/40R18 G90 K1a K1b K2b K6g K8h V00 V18 S01
- incl. Facelift 2016 77-140 245/35R18 K1a K1b K2b K6g K8h
Audi A3 77-92 215/40R18 K1a K2b K6g K8h T85 T89 A01 A12 A14
8V 77-92 225/35R18 K1a K2b K6g K8h T83 T87 A16 A18 A58
e1*2007/46*0607*.. 77-92 225/40R18 K1a K2b K6g K8h Cbo F23 Lim
- Limousine / Cabrio 77-92 235/40R18 G90 K1a K1b K2b K6h K8m V18 S01
- incl. Facelift 2016 77-92 245/35R18 K1a K1b K2b K6h K8m
Audi A3 Cabriolet 75-147 215/40R18 K1c K2b K46 K56 R37 T85 T89 A01 A12 A14
8P 75-147 225/35R18 K1c K2b K46 K56 T87 A16 A18 A58
e1*2001/116*0456*.. 75-147 225/40R18 K1c K2b K46 K56 Cbo S01
§22 55032*00
Audi A3 Limousine 110 215/40R18 K1a K2b T85 T89 A01 A12 A14
GY 110 215/45R18 K1a K2b A16 A18 A57
e1*2007/46*2060*.. 110-147 215/40R18 K1a K2b M+S T85 T89 F24 Lim NoE
110-147 215/45R18 K1a K2b M+S NoP V00 V18
110-147 225/40R18 K1c K2b K4i K8h S04
110-147 235/40R18 K1c K2b K4i K5b K8h
110-147 245/35R18 K1c K2c K4i K5b K8m
Audi A3 Sportback 110 215/40R18 K1a K2b T85 T89 A01 A12 A14
GY 110 215/45R18 K1a K2b A16 A18 A57
e1*2007/46*2060*.. 110-147 215/40R18 K1a K2b M+S T85 T89 F24 Flh NoE
110-147 215/45R18 K1a K2b M+S NoP V00 V18
110-147 225/40R18 K1c K2b K4i K8h S04
110-147 235/40R18 K1c K2b K4i K5b K8h
110-147 245/35R18 K1c K2c K4i K5b K8m
Audi A3 Sportback 110 215/40R18 K1a K2b T89 A01 A12 A14
TFSIe 110 215/45R18 K1a K2b A16 A18 A58
GY 110 225/40R18 K1c K2b K4i K8h F24 Flh V18
e1*2007/46*2060*.. 110 235/40R18 K1c K2b K4i K5b K8h S04
- Plug-in Hybrid 110 245/35R18 K1c K2c K4i K5b K8m
Audi A3, -/Sportback 184-195 225/40R18 K1c K2b K46 K56 T88 T89 A01 A12 A14
8P, 8PA A16 A18 Flh
e1*2001/116*0217*.., S01
e1*2001/116*0418*..
Audi A3, -/Sportback 66-147 215/40R18 K1c K2b K46 K56 R37 T85 T89 A01 A12 A14
8P, 8PA, 8PB 66-147 225/35R18 K1c K2b K46 K56 T87 A16 A18 Flh
e1*2001/116*0217*..; 66-147 225/40R18 K1c K2b K46 K56 S01
e1*2001/116*0241*..;
e1*2001/116*0418*..;
e13*2007/46*1082*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

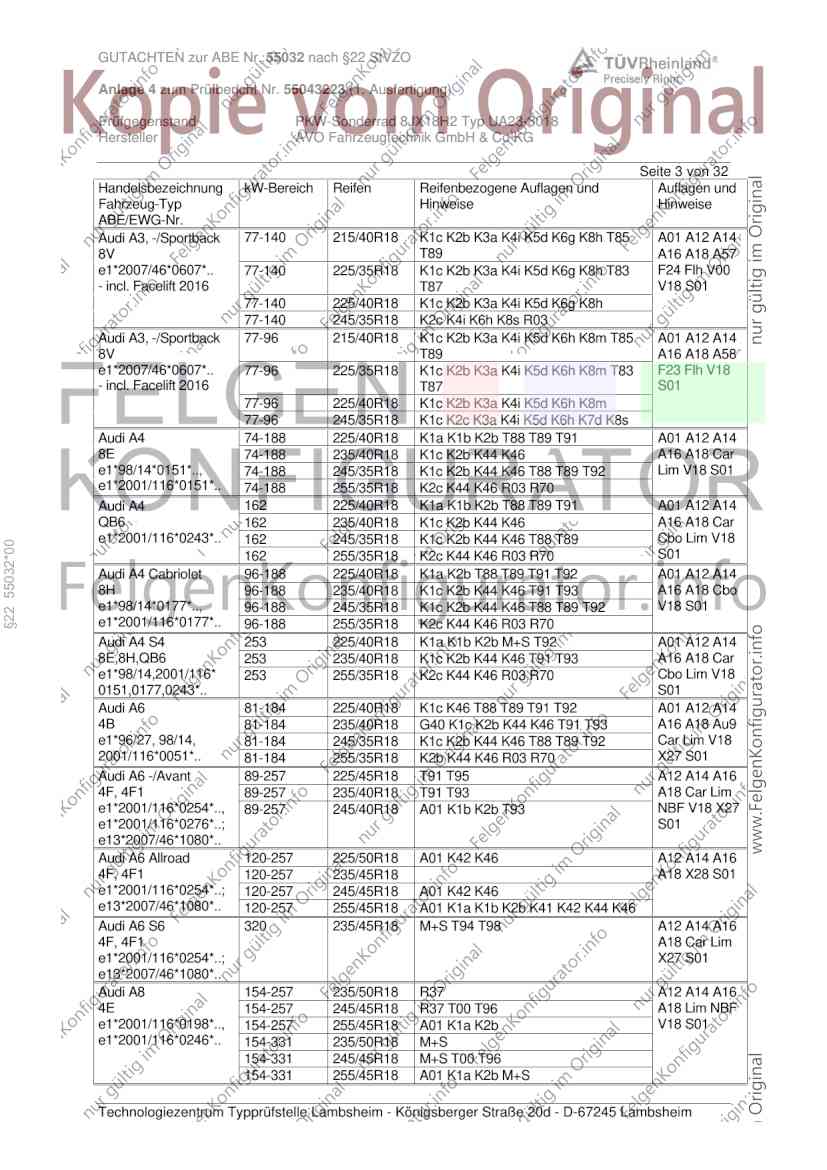

GUTACHTEN zur ABE Nr. 55032 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55043223 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ UA23-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 3 von 32
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3, -/Sportback 77-140 215/40R18 K1c K2b K3a K4i K5d K6g K8h T85 A01 A12 A14
8V T89 A16 A18 A57
e1*2007/46*0607*.. 77-140 225/35R18 K1c K2b K3a K4i K5d K6g K8h T83 F24 Flh V00
- incl. Facelift 2016 T87 V18 S01
77-140 225/40R18 K1c K2b K3a K4i K5d K6g K8h
77-140 245/35R18 K2c K4i K6h K8s R03
Audi A3, -/Sportback 77-96 215/40R18 K1c K2b K3a K4i K5d K6h K8m T85 A01 A12 A14
8V T89 A16 A18 A58
e1*2007/46*0607*.. 77-96 225/35R18 K1c K2b K3a K4i K5d K6h K8m T83 F23 Flh V18
- incl. Facelift 2016 T87 S01
77-96 225/40R18 K1c K2b K3a K4i K5d K6h K8m
77-96 245/35R18 K1c K2c K3a K4i K5d K6h K7d K8s
Audi A4 74-188 225/40R18 K1a K1b K2b T88 T89 T91 A01 A12 A14
8E 74-188 235/40R18 K1c K2b K44 K46 A16 A18 Car
e1*98/14*0151*.., 74-188 245/35R18 K1c K2b K44 K46 T88 T89 T92 Lim V18 S01
e1*2001/116*0151*.. 74-188 255/35R18 K2c K44 K46 R03 R70
Audi A4 162 225/40R18 K1a K1b K2b T88 T89 T91 A01 A12 A14
QB6 162 235/40R18 K1c K2b K44 K46 A16 A18 Car
e1*2001/116*0243*.. 162 245/35R18 K1c K2b K44 K46 T88 T89 Cbo Lim V18
§22 55032*00
162 255/35R18 K2c K44 K46 R03 R70 S01
Audi A4 Cabriolet 96-188 225/40R18 K1a K2b T88 T89 T91 T92 A01 A12 A14
8H 96-188 235/40R18 K1c K2b K44 K46 T91 T93 A16 A18 Cbo
e1*98/14*0177*.., 96-188 245/35R18 K1c K2b K44 K46 T88 T89 T92 V18 S01
e1*2001/116*0177*.. 96-188 255/35R18 K2c K44 K46 R03 R70
Audi A4 S4 253 225/40R18 K1a K1b K2b M+S T92 A01 A12 A14
8E,8H,QB6 253 235/40R18 K1c K2b K44 K46 T91 T93 A16 A18 Car
e1*98/14,2001/116* 253 255/35R18 K2c K44 K46 R03 R70 Cbo Lim V18
0151,0177,0243*.. S01
Audi A6 81-184 225/40R18 K1c K46 T88 T89 T91 T92 A01 A12 A14
4B 81-184 235/40R18 G40 K1c K2b K44 K46 T91 T93 A16 A18 Au9
e1*96/27, 98/14, 81-184 245/35R18 K1c K2b K44 K46 T88 T89 T92 Car Lim V18
2001/116*0051*.. 81-184 255/35R18 K2b K44 K46 R03 R70 X27 S01
Audi A6 -/Avant 89-257 225/45R18 T91 T95 A12 A14 A16
4F, 4F1 89-257 235/40R18 T91 T93 A18 Car Lim
e1*2001/116*0254*.., 89-257 245/40R18 A01 K1b K2b T93 NBF V18 X27
e1*2001/116*0276*..; S01
e13*2007/46*1080*..
Audi A6 Allroad 120-257 225/50R18 A01 K42 K46 A12 A14 A16
4F, 4F1 120-257 235/45R18 A18 X28 S01
e1*2001/116*0254*..; 120-257 245/45R18 A01 K42 K46
e13*2007/46*1080*.. 120-257 255/45R18 A01 K1a K1b K2b K41 K42 K44 K46
Audi A6 S6 320 235/45R18 M+S T94 T98 A12 A14 A16
4F, 4F1 A18 Car Lim
e1*2001/116*0254*..; X27 S01
e13*2007/46*1080*..
Audi A8 154-257 235/50R18 R37 A12 A14 A16
4E 154-257 245/45R18 R37 T00 T96 A18 Lim NBF
e1*2001/116*0198*.., 154-257 255/45R18 A01 K1a K2b V18 S01
e1*2001/116*0246*.. 154-331 235/50R18 M+S
154-331 245/45R18 M+S T00 T96
154-331 255/45R18 A01 K1a K2b M+S
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55032 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55043223 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ UA23-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

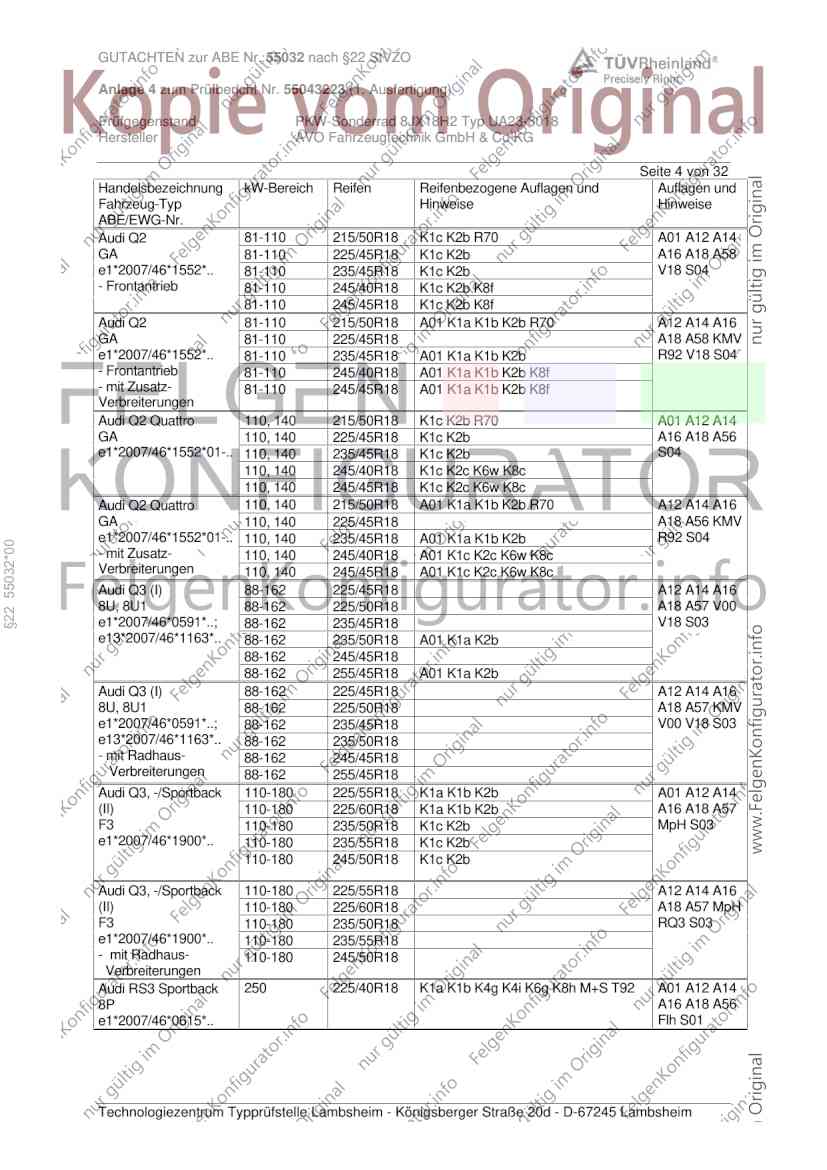

Seite 4 von 32
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q2 81-110 215/50R18 K1c K2b R70 A01 A12 A14
GA 81-110 225/45R18 K1c K2b A16 A18 A58
e1*2007/46*1552*.. 81-110 235/45R18 K1c K2b V18 S04
- Frontantrieb 81-110 245/40R18 K1c K2b K8f
81-110 245/45R18 K1c K2b K8f
Audi Q2 81-110 215/50R18 A01 K1a K1b K2b R70 A12 A14 A16
GA 81-110 225/45R18 A18 A58 KMV
e1*2007/46*1552*.. 81-110 235/45R18 A01 K1a K1b K2b R92 V18 S04
- Frontantrieb 81-110 245/40R18 A01 K1a K1b K2b K8f
- mit Zusatz- 81-110 245/45R18 A01 K1a K1b K2b K8f
Verbreiterungen
Audi Q2 Quattro 110, 140 215/50R18 K1c K2b R70 A01 A12 A14
GA 110, 140 225/45R18 K1c K2b A16 A18 A56
e1*2007/46*1552*01-.. 110, 140 235/45R18 K1c K2b S04
110, 140 245/40R18 K1c K2c K6w K8c
110, 140 245/45R18 K1c K2c K6w K8c
Audi Q2 Quattro 110, 140 215/50R18 A01 K1a K1b K2b R70 A12 A14 A16
GA 110, 140 225/45R18 A18 A56 KMV
e1*2007/46*1552*01-.. 110, 140 235/45R18 A01 K1a K1b K2b R92 S04
§22 55032*00
- mit Zusatz- 110, 140 245/40R18 A01 K1c K2c K6w K8c
Verbreiterungen 110, 140 245/45R18 A01 K1c K2c K6w K8c
Audi Q3 (I) 88-162 225/45R18 A12 A14 A16
8U, 8U1 88-162 225/50R18 A18 A57 V00
e1*2007/46*0591*..; 88-162 235/45R18 V18 S03
e13*2007/46*1163*.. 88-162 235/50R18 A01 K1a K2b
88-162 245/45R18
88-162 255/45R18 A01 K1a K2b
Audi Q3 (I) 88-162 225/45R18 A12 A14 A16
8U, 8U1 88-162 225/50R18 A18 A57 KMV
e1*2007/46*0591*..; 88-162 235/45R18 V00 V18 S03
e13*2007/46*1163*.. 88-162 235/50R18
- mit Radhaus- 88-162 245/45R18
Verbreiterungen 88-162 255/45R18
Audi Q3, -/Sportback 110-180 225/55R18 K1a K1b K2b A01 A12 A14
(II) 110-180 225/60R18 K1a K1b K2b A16 A18 A57
F3 110-180 235/50R18 K1c K2b MpH S03
e1*2007/46*1900*.. 110-180 235/55R18 K1c K2b
110-180 245/50R18 K1c K2b
Audi Q3, -/Sportback 110-180 225/55R18 A12 A14 A16
(II) 110-180 225/60R18 A18 A57 MpH
F3 110-180 235/50R18 RQ3 S03
e1*2007/46*1900*.. 110-180 235/55R18
- mit Radhaus- 110-180 245/50R18
Verbreiterungen
Audi RS3 Sportback 250 225/40R18 K1a K1b K4g K4i K6g K8h M+S T92 A01 A12 A14
8P A16 A18 A56
e1*2007/46*0615*.. Flh S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55032 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55043223 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ UA23-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

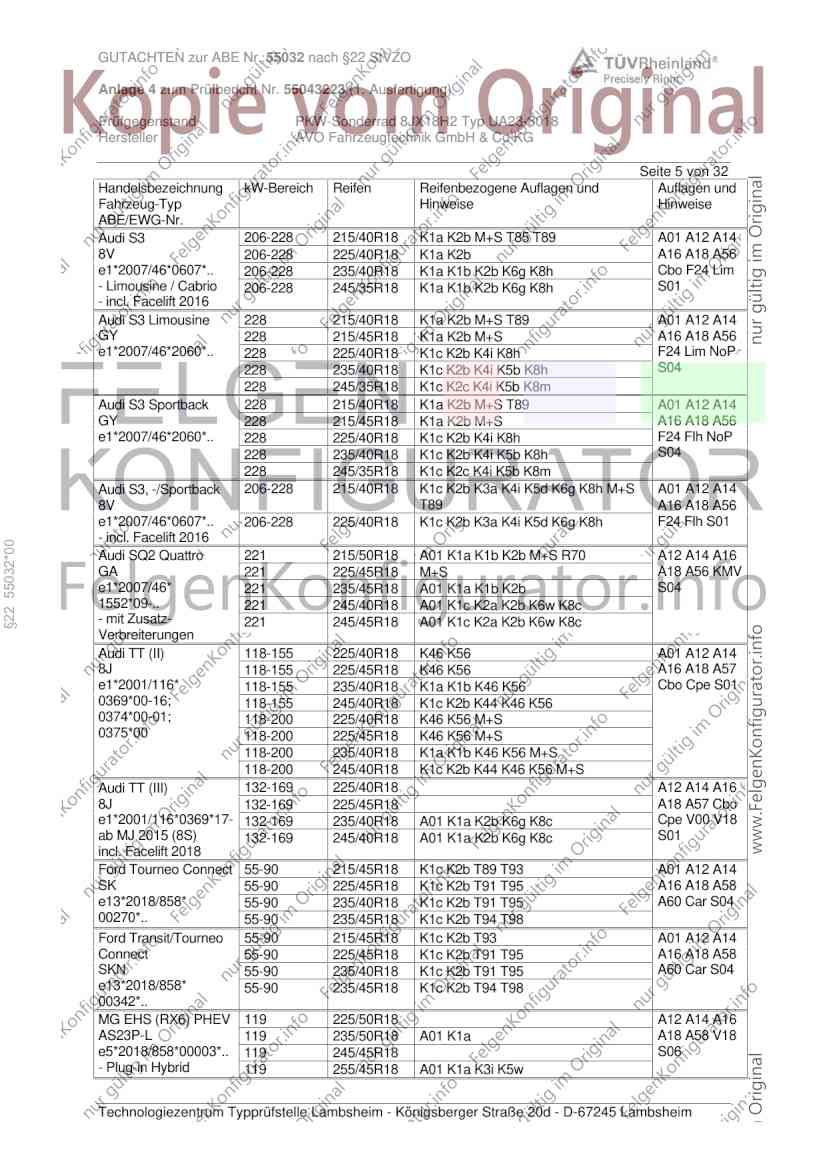

Seite 5 von 32
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi S3 206-228 215/40R18 K1a K2b M+S T85 T89 A01 A12 A14
8V 206-228 225/40R18 K1a K2b A16 A18 A56
e1*2007/46*0607*.. 206-228 235/40R18 K1a K1b K2b K6g K8h Cbo F24 Lim
- Limousine / Cabrio 206-228 245/35R18 K1a K1b K2b K6g K8h S01
- incl. Facelift 2016
Audi S3 Limousine 228 215/40R18 K1a K2b M+S T89 A01 A12 A14
GY 228 215/45R18 K1a K2b M+S A16 A18 A56
e1*2007/46*2060*.. 228 225/40R18 K1c K2b K4i K8h F24 Lim NoP
228 235/40R18 K1c K2b K4i K5b K8h S04
228 245/35R18 K1c K2c K4i K5b K8m
Audi S3 Sportback 228 215/40R18 K1a K2b M+S T89 A01 A12 A14
GY 228 215/45R18 K1a K2b M+S A16 A18 A56
e1*2007/46*2060*.. 228 225/40R18 K1c K2b K4i K8h F24 Flh NoP
228 235/40R18 K1c K2b K4i K5b K8h S04
228 245/35R18 K1c K2c K4i K5b K8m
Audi S3, -/Sportback 206-228 215/40R18 K1c K2b K3a K4i K5d K6g K8h M+S A01 A12 A14
8V T89 A16 A18 A56
e1*2007/46*0607*.. 206-228 225/40R18 K1c K2b K3a K4i K5d K6g K8h F24 Flh S01
- incl. Facelift 2016
§22 55032*00
Audi SQ2 Quattro 221 215/50R18 A01 K1a K1b K2b M+S R70 A12 A14 A16
GA 221 225/45R18 M+S A18 A56 KMV
e1*2007/46* 221 235/45R18 A01 K1a K1b K2b S04
1552*09-.. 221 245/40R18 A01 K1c K2a K2b K6w K8c
- mit Zusatz- 221 245/45R18 A01 K1c K2a K2b K6w K8c
Verbreiterungen
Audi TT (II) 118-155 225/40R18 K46 K56 A01 A12 A14
8J 118-155 225/45R18 K46 K56 A16 A18 A57
e1*2001/116* 118-155 235/40R18 K1a K1b K46 K56 Cbo Cpe S01
0369*00-16; 118-155 245/40R18 K1c K2b K44 K46 K56
0374*00-01; 118-200 225/40R18 K46 K56 M+S
0375*00 118-200 225/45R18 K46 K56 M+S
118-200 235/40R18 K1a K1b K46 K56 M+S
118-200 245/40R18 K1c K2b K44 K46 K56 M+S
Audi TT (III) 132-169 225/40R18 A12 A14 A16
8J 132-169 225/45R18 A18 A57 Cbo
e1*2001/116*0369*17- 132-169 235/40R18 A01 K1a K2b K6g K8c Cpe V00 V18
ab MJ 2015 (8S) 132-169 245/40R18 A01 K1a K2b K6g K8c S01
incl. Facelift 2018
Ford Tourneo Connect 55-90 215/45R18 K1c K2b T89 T93 A01 A12 A14
SK 55-90 225/45R18 K1c K2b T91 T95 A16 A18 A58
e13*2018/858* 55-90 235/40R18 K1c K2b T91 T95 A60 Car S04
00270*.. 55-90 235/45R18 K1c K2b T94 T98
Ford Transit/Tourneo 55-90 215/45R18 K1c K2b T93 A01 A12 A14
Connect 55-90 225/45R18 K1c K2b T91 T95 A16 A18 A58
SKN 55-90 235/40R18 K1c K2b T91 T95 A60 Car S04
e13*2018/858* 55-90 235/45R18 K1c K2b T94 T98
00342*..
MG EHS (RX6) PHEV 119 225/50R18 A12 A14 A16
AS23P-L 119 235/50R18 A01 K1a A18 A58 V18
e5*2018/858*00003*.. 119 245/45R18 S06
- Plug-in Hybrid 119 255/45R18 A01 K1a K3i K5w
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55032 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55043223 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ UA23-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

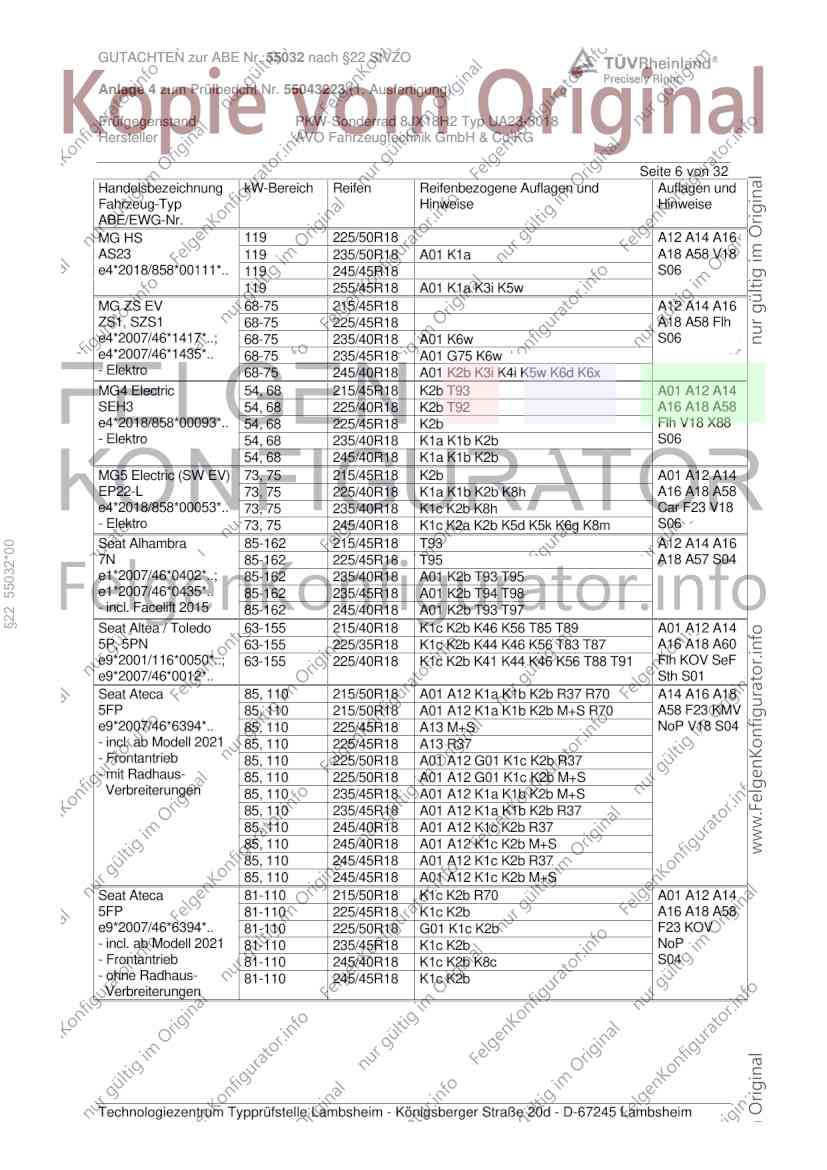

Seite 6 von 32
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
MG HS 119 225/50R18 A12 A14 A16
AS23 119 235/50R18 A01 K1a A18 A58 V18
e4*2018/858*00111*.. 119 245/45R18 S06
119 255/45R18 A01 K1a K3i K5w
MG ZS EV 68-75 215/45R18 A12 A14 A16
ZS1, SZS1 68-75 225/45R18 A18 A58 Flh
e4*2007/46*1417*..; 68-75 235/40R18 A01 K6w S06
e4*2007/46*1435*.. 68-75 235/45R18 A01 G75 K6w
- Elektro 68-75 245/40R18 A01 K2b K3i K4i K5w K6d K6x
MG4 Electric 54, 68 215/45R18 K2b T93 A01 A12 A14
SEH3 54, 68 225/40R18 K2b T92 A16 A18 A58
e4*2018/858*00093*.. 54, 68 225/45R18 K2b Flh V18 X88
- Elektro 54, 68 235/40R18 K1a K1b K2b S06
54, 68 245/40R18 K1a K1b K2b
MG5 Electric (SW EV) 73, 75 215/45R18 K2b A01 A12 A14
EP22-L 73, 75 225/40R18 K1a K1b K2b K8h A16 A18 A58
e4*2018/858*00053*.. 73, 75 235/40R18 K1c K2b K8h Car F23 V18
- Elektro 73, 75 245/40R18 K1c K2a K2b K5d K5k K6g K8m S06
Seat Alhambra 85-162 215/45R18 T93 A12 A14 A16
§22 55032*00
7N 85-162 225/45R18 T95 A18 A57 S04
e1*2007/46*0402*..; 85-162 235/40R18 A01 K2b T93 T95
e1*2007/46*0435*.. 85-162 235/45R18 A01 K2b T94 T98
- incl. Facelift 2015 85-162 245/40R18 A01 K2b T93 T97
Seat Altea / Toledo 63-155 215/40R18 K1c K2b K46 K56 T85 T89 A01 A12 A14
5P, 5PN 63-155 225/35R18 K1c K2b K44 K46 K56 T83 T87 A16 A18 A60
e9*2001/116*0050*..; 63-155 225/40R18 K1c K2b K41 K44 K46 K56 T88 T91 Flh KOV SeF
e9*2007/46*0012*.. Sth S01
Seat Ateca 85, 110 215/50R18 A01 A12 K1a K1b K2b R37 R70 A14 A16 A18
5FP 85, 110 215/50R18 A01 A12 K1a K1b K2b M+S R70 A58 F23 KMV
e9*2007/46*6394*.. 85, 110 225/45R18 A13 M+S NoP V18 S04
- incl. ab Modell 2021 85, 110 225/45R18 A13 R37
- Frontantrieb 85, 110 225/50R18 A01 A12 G01 K1c K2b R37
- mit Radhaus- 85, 110 225/50R18 A01 A12 G01 K1c K2b M+S
Verbreiterungen 85, 110 235/45R18 A01 A12 K1a K1b K2b M+S
85, 110 235/45R18 A01 A12 K1a K1b K2b R37
85, 110 245/40R18 A01 A12 K1c K2b R37
85, 110 245/40R18 A01 A12 K1c K2b M+S
85, 110 245/45R18 A01 A12 K1c K2b R37
85, 110 245/45R18 A01 A12 K1c K2b M+S
Seat Ateca 81-110 215/50R18 K1c K2b R70 A01 A12 A14
5FP 81-110 225/45R18 K1c K2b A16 A18 A58
e9*2007/46*6394*.. 81-110 225/50R18 G01 K1c K2b F23 KOV
- incl. ab Modell 2021 81-110 235/45R18 K1c K2b NoP
- Frontantrieb 81-110 245/40R18 K1c K2b K8c S04
- ohne Radhaus- 81-110 245/45R18 K1c K2b
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55032 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55043223 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ UA23-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

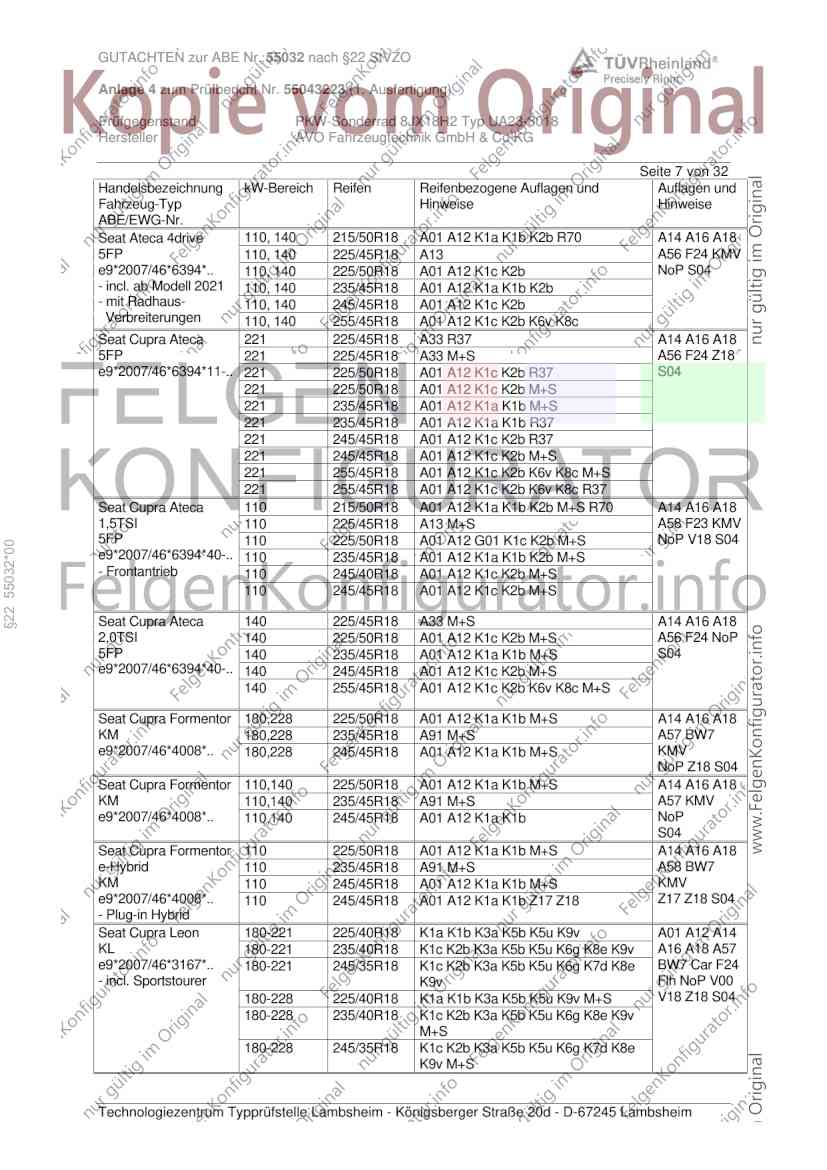

Seite 7 von 32
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Ateca 4drive 110, 140 215/50R18 A01 A12 K1a K1b K2b R70 A14 A16 A18
5FP 110, 140 225/45R18 A13 A56 F24 KMV
e9*2007/46*6394*.. 110, 140 225/50R18 A01 A12 K1c K2b NoP S04
- incl. ab Modell 2021110, 140 235/45R18 A01 A12 K1a K1b K2b
- mit Radhaus- 110, 140 245/45R18 A01 A12 K1c K2b
Verbreiterungen 110, 140 255/45R18 A01 A12 K1c K2b K6v K8c
Seat Cupra Ateca 221 225/45R18 A33 R37 A14 A16 A18
5FP 221 225/45R18 A33 M+S A56 F24 Z18
e9*2007/46*6394*11-.. 221 225/50R18 A01 A12 K1c K2b R37 S04
221 225/50R18 A01 A12 K1c K2b M+S
221 235/45R18 A01 A12 K1a K1b M+S
221 235/45R18 A01 A12 K1a K1b R37
221 245/45R18 A01 A12 K1c K2b R37
221 245/45R18 A01 A12 K1c K2b M+S
221 255/45R18 A01 A12 K1c K2b K6v K8c M+S
221 255/45R18 A01 A12 K1c K2b K6v K8c R37
Seat Cupra Ateca 110 215/50R18 A01 A12 K1a K1b K2b M+S R70 A14 A16 A18
1,5TSI 110 225/45R18 A13 M+S A58 F23 KMV
5FP 110 225/50R18 A01 A12 G01 K1c K2b M+S NoP V18 S04
§22 55032*00
e9*2007/46*6394*40-.. 110 235/45R18 A01 A12 K1a K1b K2b M+S
- Frontantrieb 110 245/40R18 A01 A12 K1c K2b M+S
110 245/45R18 A01 A12 K1c K2b M+S
Seat Cupra Ateca 140 225/45R18 A33 M+S A14 A16 A18
2,0TSI 140 225/50R18 A01 A12 K1c K2b M+S A56 F24 NoP
5FP 140 235/45R18 A01 A12 K1a K1b M+S S04
e9*2007/46*6394*40-.. 140 245/45R18 A01 A12 K1c K2b M+S
140 255/45R18 A01 A12 K1c K2b K6v K8c M+S
Seat Cupra Formentor 180,228 225/50R18 A01 A12 K1a K1b M+S A14 A16 A18
KM 180,228 235/45R18 A91 M+S A57 BW7
e9*2007/46*4008*.. 180,228 245/45R18 A01 A12 K1a K1b M+S KMV
NoP Z18 S04
Seat Cupra Formentor 110,140 225/50R18 A01 A12 K1a K1b M+S A14 A16 A18
KM 110,140 235/45R18 A91 M+S A57 KMV
e9*2007/46*4008*.. 110,140 245/45R18 A01 A12 K1a K1b NoP
S04
Seat Cupra Formentor 110 225/50R18 A01 A12 K1a K1b M+S A14 A16 A18
e-Hybrid 110 235/45R18 A91 M+S A58 BW7
KM 110 245/45R18 A01 A12 K1a K1b M+S KMV
e9*2007/46*4008*.. 110 245/45R18 A01 A12 K1a K1b Z17 Z18 Z17 Z18 S04
- Plug-in Hybrid
Seat Cupra Leon 180-221 225/40R18 K1a K1b K3a K5b K5u K9v A01 A12 A14
KL 180-221 235/40R18 K1c K2b K3a K5b K5u K6g K8e K9v A16 A18 A57
e9*2007/46*3167*.. 180-221 245/35R18 K1c K2b K3a K5b K5u K6g K7d K8e BW7 Car F24
- incl. Sportstourer K9v Flh NoP V00
180-228 225/40R18 K1a K1b K3a K5b K5u K9v M+S V18 Z18 S04
180-228 235/40R18 K1c K2b K3a K5b K5u K6g K8e K9v
M+S
180-228 245/35R18 K1c K2b K3a K5b K5u K6g K7d K8e
K9v M+S
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55032 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55043223 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ UA23-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

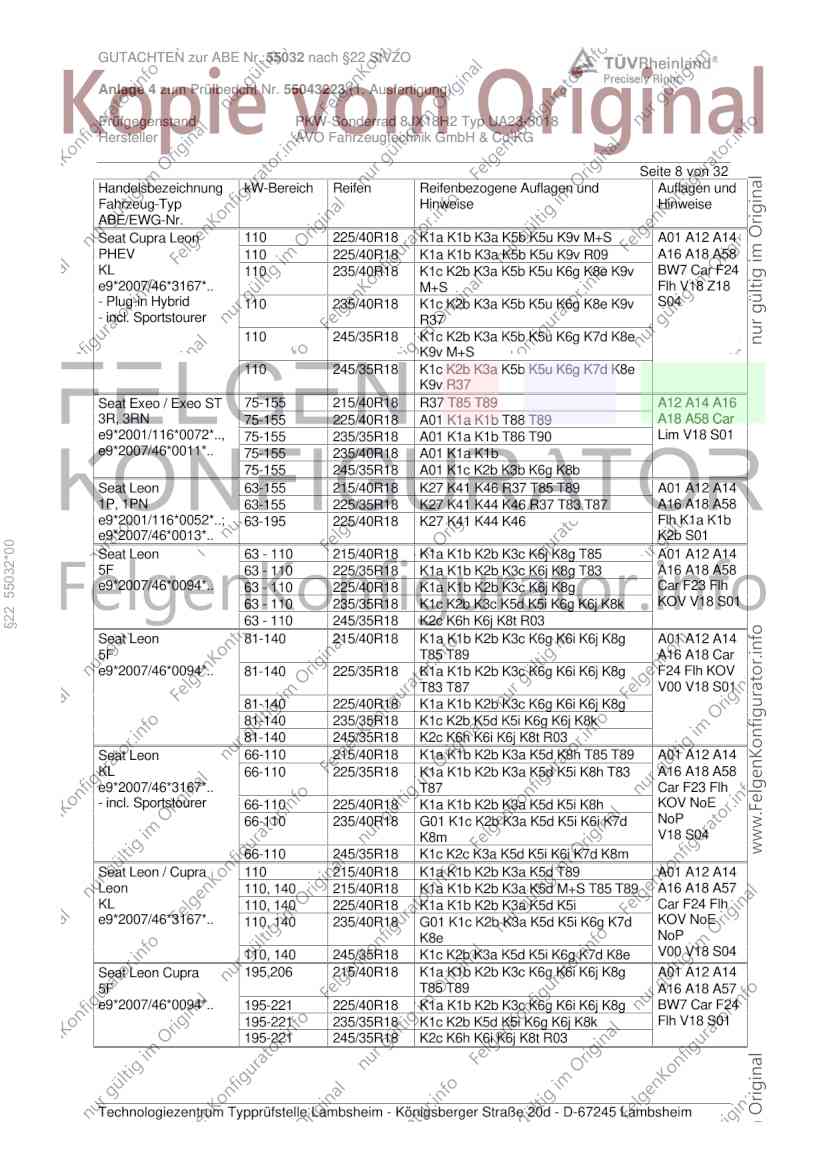

Seite 8 von 32
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Cupra Leon 110 225/40R18 K1a K1b K3a K5b K5u K9v M+S A01 A12 A14
PHEV 110 225/40R18 K1a K1b K3a K5b K5u K9v R09 A16 A18 A58
KL 110 235/40R18 K1c K2b K3a K5b K5u K6g K8e K9v BW7 Car F24
e9*2007/46*3167*.. M+S Flh V18 Z18
- Plug-in Hybrid 110 235/40R18 K1c K2b K3a K5b K5u K6g K8e K9v S04
- incl. Sportstourer R37
110 245/35R18 K1c K2b K3a K5b K5u K6g K7d K8e
K9v M+S
110 245/35R18 K1c K2b K3a K5b K5u K6g K7d K8e
K9v R37
Seat Exeo / Exeo ST 75-155 215/40R18 R37 T85 T89 A12 A14 A16
3R, 3RN 75-155 225/40R18 A01 K1a K1b T88 T89 A18 A58 Car
e9*2001/116*0072*.., 75-155 235/35R18 A01 K1a K1b T86 T90 Lim V18 S01
e9*2007/46*0011*.. 75-155 235/40R18 A01 K1a K1b
75-155 245/35R18 A01 K1c K2b K3b K6g K8b
Seat Leon 63-155 215/40R18 K27 K41 K46 R37 T85 T89 A01 A12 A14
1P, 1PN 63-155 225/35R18 K27 K41 K44 K46 R37 T83 T87 A16 A18 A58
e9*2001/116*0052*..; 63-195 225/40R18 K27 K41 K44 K46 Flh K1a K1b
e9*2007/46*0013*.. K2b S01
§22 55032*00
Seat Leon 63 - 110 215/40R18 K1a K1b K2b K3c K6j K8g T85 A01 A12 A14
5F 63 - 110 225/35R18 K1a K1b K2b K3c K6j K8g T83 A16 A18 A58
e9*2007/46*0094*.. 63 - 110 225/40R18 K1a K1b K2b K3c K6j K8g Car F23 Flh
63 - 110 235/35R18 K1c K2b K3c K5d K5i K6g K6j K8k KOV V18 S01
63 - 110 245/35R18 K2c K6h K6j K8t R03
Seat Leon 81-140 215/40R18 K1a K1b K2b K3c K6g K6i K6j K8g A01 A12 A14
5F T85 T89 A16 A18 Car
e9*2007/46*0094*.. 81-140 225/35R18 K1a K1b K2b K3c K6g K6i K6j K8g F24 Flh KOV
T83 T87 V00 V18 S01
81-140 225/40R18 K1a K1b K2b K3c K6g K6i K6j K8g
81-140 235/35R18 K1c K2b K5d K5i K6g K6j K8k
81-140 245/35R18 K2c K6h K6i K6j K8t R03
Seat Leon 66-110 215/40R18 K1a K1b K2b K3a K5d K8h T85 T89 A01 A12 A14
KL 66-110 225/35R18 K1a K1b K2b K3a K5d K5i K8h T83 A16 A18 A58
e9*2007/46*3167*.. T87 Car F23 Flh
- incl. Sportstourer 66-110 225/40R18 K1a K1b K2b K3a K5d K5i K8h KOV NoE
66-110 235/40R18 G01 K1c K2b K3a K5d K5i K6i K7d NoP
K8m V18 S04
66-110 245/35R18 K1c K2c K3a K5d K5i K6i K7d K8m
Seat Leon / Cupra 110 215/40R18 K1a K1b K2b K3a K5d T89 A01 A12 A14
Leon 110, 140 215/40R18 K1a K1b K2b K3a K5d M+S T85 T89 A16 A18 A57
KL 110, 140 225/40R18 K1a K1b K2b K3a K5d K5i Car F24 Flh
e9*2007/46*3167*.. 110, 140 235/40R18 G01 K1c K2b K3a K5d K5i K6g K7d KOV NoE
K8e NoP
110, 140 245/35R18 K1c K2b K3a K5d K5i K6g K7d K8e V00 V18 S04
Seat Leon Cupra 195,206 215/40R18 K1a K1b K2b K3c K6g K6i K6j K8g A01 A12 A14
5F T85 T89 A16 A18 A57
e9*2007/46*0094*.. 195-221 225/40R18 K1a K1b K2b K3c K6g K6i K6j K8g BW7 Car F24
195-221 235/35R18 K1c K2b K5d K5i K6g K6j K8k Flh V18 S01
195-221 245/35R18 K2c K6h K6i K6j K8t R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55032 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55043223 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ UA23-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

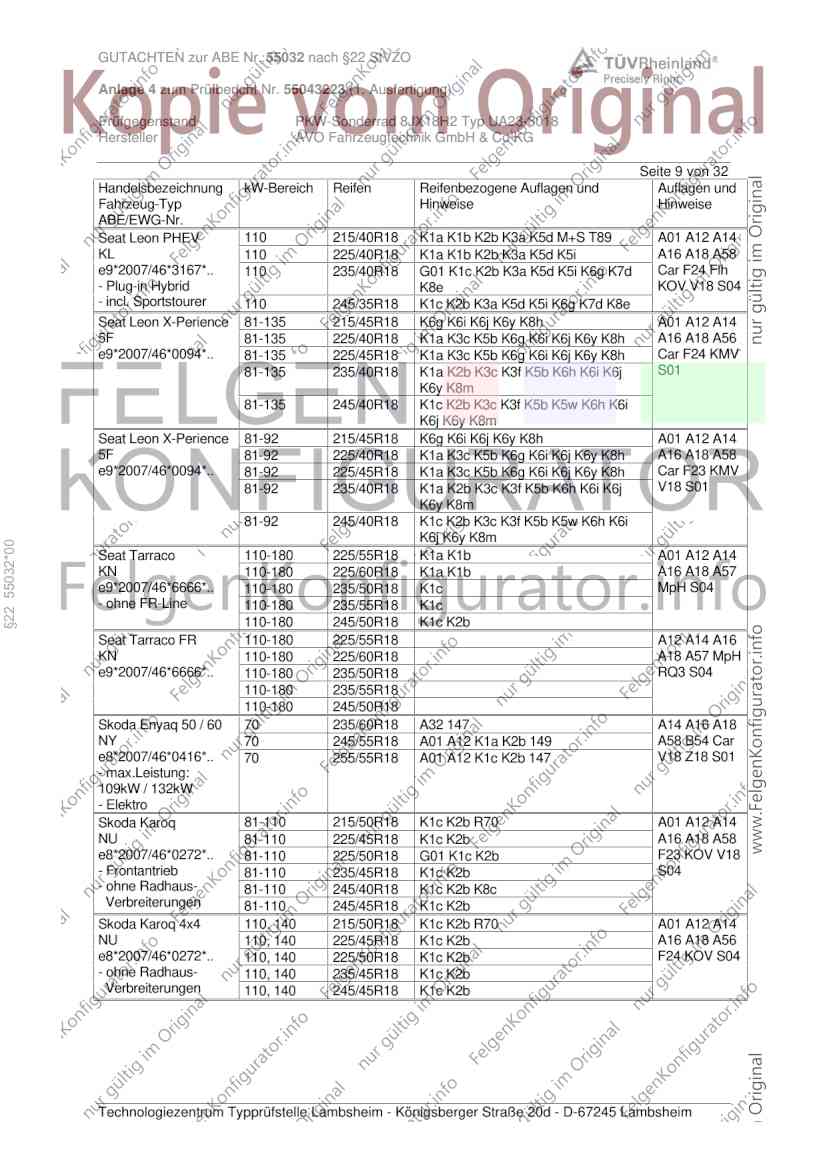

Seite 9 von 32
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Leon PHEV 110 215/40R18 K1a K1b K2b K3a K5d M+S T89 A01 A12 A14
KL 110 225/40R18 K1a K1b K2b K3a K5d K5i A16 A18 A58
e9*2007/46*3167*.. 110 235/40R18 G01 K1c K2b K3a K5d K5i K6g K7d Car F24 Flh
- Plug-in Hybrid K8e KOV V18 S04
- incl. Sportstourer 110 245/35R18 K1c K2b K3a K5d K5i K6g K7d K8e
Seat Leon X-Perience 81-135 215/45R18 K6g K6i K6j K6y K8h A01 A12 A14
5F 81-135 225/40R18 K1a K3c K5b K6g K6i K6j K6y K8h A16 A18 A56
e9*2007/46*0094*.. 81-135 225/45R18 K1a K3c K5b K6g K6i K6j K6y K8h Car F24 KMV
81-135 235/40R18 K1a K2b K3c K3f K5b K6h K6i K6j S01
K6y K8m
81-135 245/40R18 K1c K2b K3c K3f K5b K5w K6h K6i
K6j K6y K8m
Seat Leon X-Perience 81-92 215/45R18 K6g K6i K6j K6y K8h A01 A12 A14
5F 81-92 225/40R18 K1a K3c K5b K6g K6i K6j K6y K8h A16 A18 A58
e9*2007/46*0094*.. 81-92 225/45R18 K1a K3c K5b K6g K6i K6j K6y K8h Car F23 KMV
81-92 235/40R18 K1a K2b K3c K3f K5b K6h K6i K6j V18 S01
K6y K8m
81-92 245/40R18 K1c K2b K3c K3f K5b K5w K6h K6i
K6j K6y K8m
§22 55032*00
Seat Tarraco 110-180 225/55R18 K1a K1b A01 A12 A14
KN 110-180 225/60R18 K1a K1b A16 A18 A57
e9*2007/46*6666*.. 110-180 235/50R18 K1c MpH S04
- ohne FR-Line 110-180 235/55R18 K1c
110-180 245/50R18 K1c K2b
Seat Tarraco FR 110-180 225/55R18 A12 A14 A16
KN 110-180 225/60R18 A18 A57 MpH
e9*2007/46*6666*.. 110-180 235/50R18 RQ3 S04
110-180 235/55R18
110-180 245/50R18
Skoda Enyaq 50 / 60 70 235/60R18 A32 147 A14 A16 A18
NY 70 245/55R18 A01 A12 K1a K2b 149 A58 B54 Car
e8*2007/46*0416*.. 70 255/55R18 A01 A12 K1c K2b 147 V18 Z18 S01
- max.Leistung:
109kW / 132kW
- Elektro
Skoda Karoq 81-110 215/50R18 K1c K2b R70 A01 A12 A14
NU 81-110 225/45R18 K1c K2b A16 A18 A58
e8*2007/46*0272*.. 81-110 225/50R18 G01 K1c K2b F23 KOV V18
- Frontantrieb 81-110 235/45R18 K1c K2b S04
- ohne Radhaus- 81-110 245/40R18 K1c K2b K8c
Verbreiterungen 81-110 245/45R18 K1c K2b
Skoda Karoq 4x4 110, 140 215/50R18 K1c K2b R70 A01 A12 A14
NU 110, 140 225/45R18 K1c K2b A16 A18 A56
e8*2007/46*0272*.. 110, 140 225/50R18 K1c K2b F24 KOV S04
- ohne Radhaus- 110, 140 235/45R18 K1c K2b
Verbreiterungen 110, 140 245/45R18 K1c K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55032 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55043223 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ UA23-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

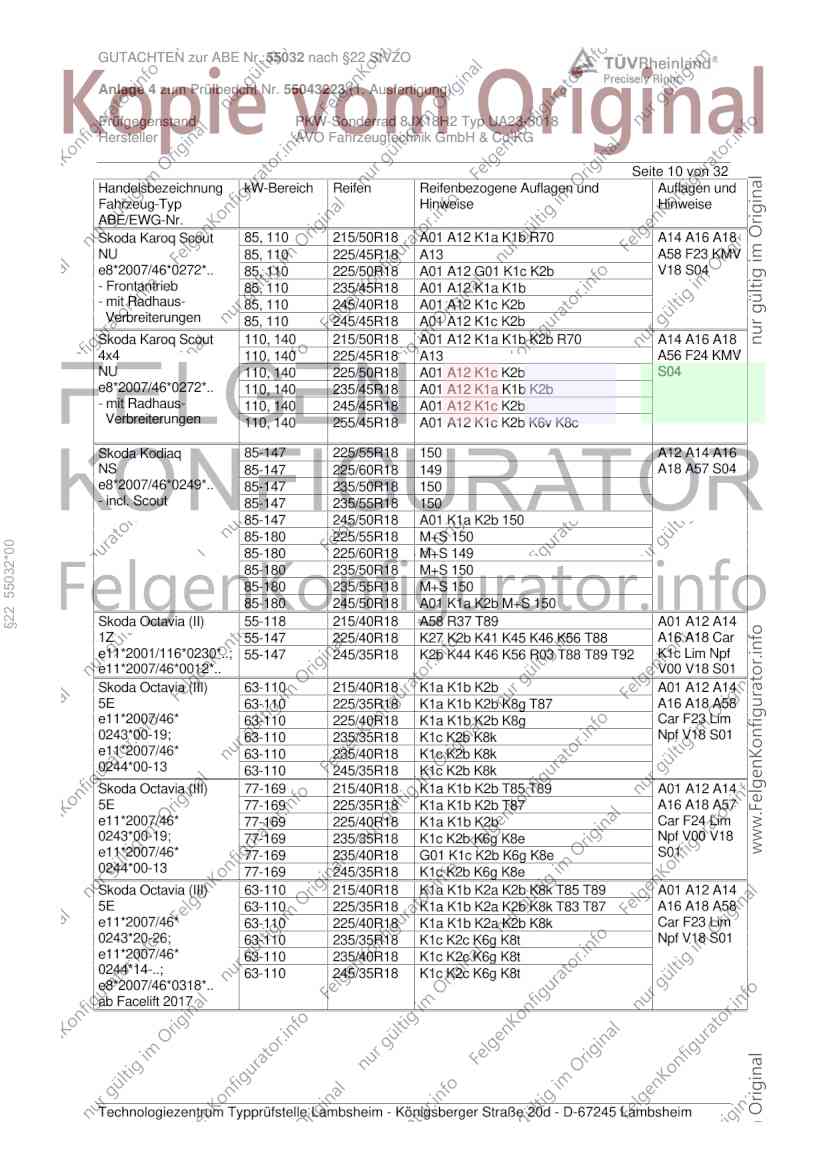

Seite 10 von 32
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Karoq Scout 85, 110 215/50R18 A01 A12 K1a K1b R70 A14 A16 A18
NU 85, 110 225/45R18 A13 A58 F23 KMV
e8*2007/46*0272*.. 85, 110 225/50R18 A01 A12 G01 K1c K2b V18 S04
- Frontantrieb 85, 110 235/45R18 A01 A12 K1a K1b
- mit Radhaus- 85, 110 245/40R18 A01 A12 K1c K2b
Verbreiterungen 85, 110 245/45R18 A01 A12 K1c K2b
Skoda Karoq Scout 110, 140 215/50R18 A01 A12 K1a K1b K2b R70 A14 A16 A18
4x4 110, 140 225/45R18 A13 A56 F24 KMV
NU 110, 140 225/50R18 A01 A12 K1c K2b S04
e8*2007/46*0272*.. 110, 140 235/45R18 A01 A12 K1a K1b K2b
- mit Radhaus- 110, 140 245/45R18 A01 A12 K1c K2b
Verbreiterungen 110, 140 255/45R18 A01 A12 K1c K2b K6v K8c
Skoda Kodiaq 85-147 225/55R18 150 A12 A14 A16
NS 85-147 225/60R18 149 A18 A57 S04
e8*2007/46*0249*.. 85-147 235/50R18 150
- incl. Scout 85-147 235/55R18 150
85-147 245/50R18 A01 K1a K2b 150
85-180 225/55R18 M+S 150
§22 55032*00
85-180 225/60R18 M+S 149
85-180 235/50R18 M+S 150
85-180 235/55R18 M+S 150
85-180 245/50R18 A01 K1a K2b M+S 150
Skoda Octavia (II) 55-118 215/40R18 A58 R37 T89 A01 A12 A14
1Z 55-147 225/40R18 K27 K2b K41 K45 K46 K56 T88 A16 A18 Car
e11*2001/116*0230*..; 55-147 245/35R18 K2b K44 K46 K56 R03 T88 T89 T92 K1c Lim Npf
e11*2007/46*0012*.. V00 V18 S01
Skoda Octavia (III) 63-110 215/40R18 K1a K1b K2b A01 A12 A14
5E 63-110 225/35R18 K1a K1b K2b K8g T87 A16 A18 A58
e11*2007/46* 63-110 225/40R18 K1a K1b K2b K8g Car F23 Lim
0243*00-19; 63-110 235/35R18 K1c K2b K8k Npf V18 S01
e11*2007/46* 63-110 235/40R18 K1c K2b K8k
0244*00-13 63-110 245/35R18 K1c K2b K8k
Skoda Octavia (III) 77-169 215/40R18 K1a K1b K2b T85 T89 A01 A12 A14
5E 77-169 225/35R18 K1a K1b K2b T87 A16 A18 A57
e11*2007/46* 77-169 225/40R18 K1a K1b K2b Car F24 Lim
0243*00-19; 77-169 235/35R18 K1c K2b K6g K8e Npf V00 V18
e11*2007/46* 77-169 235/40R18 G01 K1c K2b K6g K8e S01
0244*00-13 77-169 245/35R18 K1c K2b K6g K8e
Skoda Octavia (III) 63-110 215/40R18 K1a K1b K2a K2b K8k T85 T89 A01 A12 A14
5E 63-110 225/35R18 K1a K1b K2a K2b K8k T83 T87 A16 A18 A58
e11*2007/46* 63-110 225/40R18 K1a K1b K2a K2b K8k Car F23 Lim
0243*20-26; 63-110 235/35R18 K1c K2c K6g K8t Npf V18 S01
e11*2007/46* 63-110 235/40R18 K1c K2c K6g K8t
0244*14-..; 63-110 245/35R18 K1c K2c K6g K8t
e8*2007/46*0318*..
ab Facelift 2017
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55032 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55043223 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ UA23-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

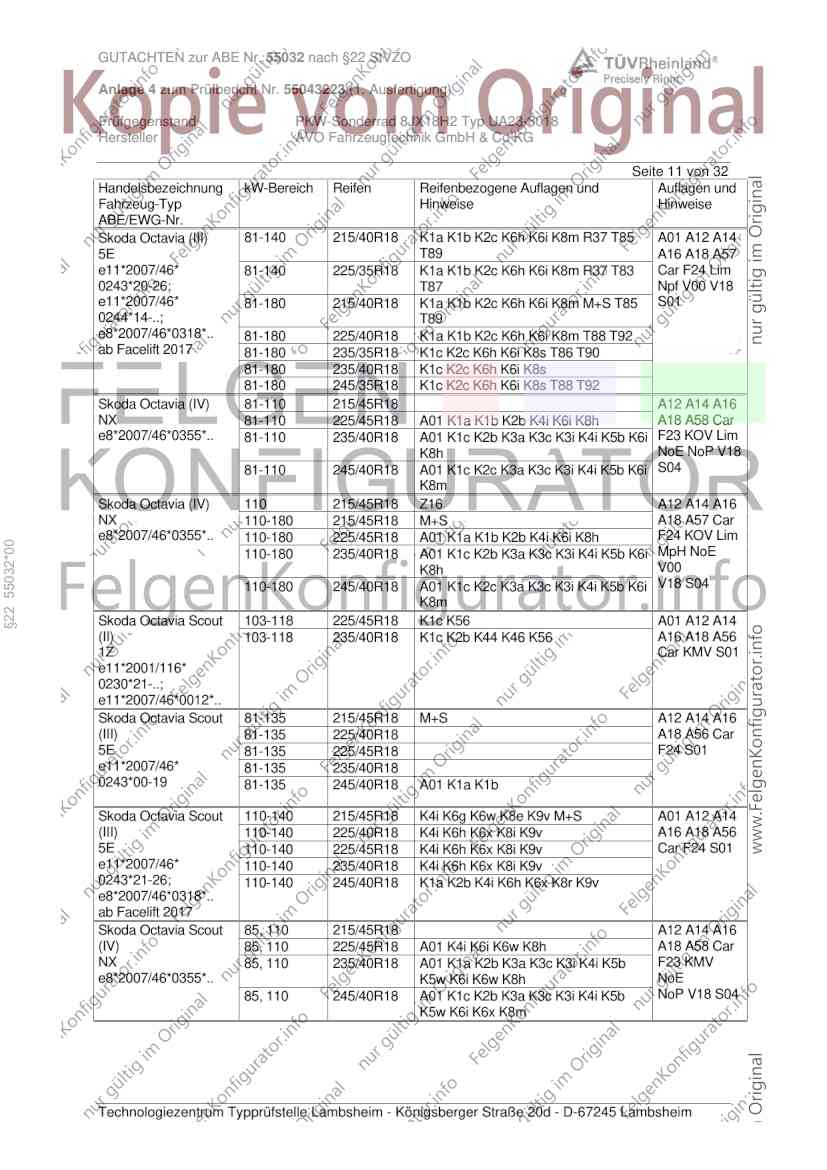

Seite 11 von 32
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia (III) 81-140 215/40R18 K1a K1b K2c K6h K6i K8m R37 T85 A01 A12 A14
5E T89 A16 A18 A57
e11*2007/46* 81-140 225/35R18 K1a K1b K2c K6h K6i K8m R37 T83 Car F24 Lim
0243*20-26; T87 Npf V00 V18
e11*2007/46* 81-180 215/40R18 K1a K1b K2c K6h K6i K8m M+S T85 S01
0244*14-..; T89
e8*2007/46*0318*.. 81-180 225/40R18 K1a K1b K2c K6h K6i K8m T88 T92
ab Facelift 2017 81-180 235/35R18 K1c K2c K6h K6i K8s T86 T90
81-180 235/40R18 K1c K2c K6h K6i K8s
81-180 245/35R18 K1c K2c K6h K6i K8s T88 T92
Skoda Octavia (IV) 81-110 215/45R18 A12 A14 A16
NX 81-110 225/45R18 A01 K1a K1b K2b K4i K6i K8h A18 A58 Car
e8*2007/46*0355*.. 81-110 235/40R18 A01 K1c K2b K3a K3c K3i K4i K5b K6i F23 KOV Lim
K8h NoE NoP V18
81-110 245/40R18 A01 K1c K2c K3a K3c K3i K4i K5b K6i S04
K8m
Skoda Octavia (IV) 110 215/45R18 Z16 A12 A14 A16
NX 110-180 215/45R18 M+S A18 A57 Car
e8*2007/46*0355*.. 110-180 225/45R18 A01 K1a K1b K2b K4i K6i K8h F24 KOV Lim
§22 55032*00
110-180 235/40R18 A01 K1c K2b K3a K3c K3i K4i K5b K6i MpH NoE
K8h V00
110-180 245/40R18 A01 K1c K2c K3a K3c K3i K4i K5b K6i V18 S04
K8m
Skoda Octavia Scout 103-118 225/45R18 K1c K56 A01 A12 A14
(II) 103-118 235/40R18 K1c K2b K44 K46 K56 A16 A18 A56
1Z Car KMV S01
e11*2001/116*
0230*21-..;
e11*2007/46*0012*..
Skoda Octavia Scout 81-135 215/45R18 M+S A12 A14 A16
(III) 81-135 225/40R18 A18 A56 Car
5E 81-135 225/45R18 F24 S01
e11*2007/46* 81-135 235/40R18
0243*00-19 81-135 245/40R18 A01 K1a K1b
Skoda Octavia Scout 110-140 215/45R18 K4i K6g K6w K8e K9v M+S A01 A12 A14
(III) 110-140 225/40R18 K4i K6h K6x K8i K9v A16 A18 A56
5E 110-140 225/45R18 K4i K6h K6x K8i K9v Car F24 S01
e11*2007/46* 110-140 235/40R18 K4i K6h K6x K8i K9v
0243*21-26; 110-140 245/40R18 K1a K2b K4i K6h K6x K8r K9v
e8*2007/46*0318*..
ab Facelift 2017
Skoda Octavia Scout 85, 110 215/45R18 A12 A14 A16
(IV) 85, 110 225/45R18 A01 K4i K6i K6w K8h A18 A58 Car
NX 85, 110 235/40R18 A01 K1a K2b K3a K3c K3i K4i K5b F23 KMV
e8*2007/46*0355*.. K5w K6i K6w K8h NoE
85, 110 245/40R18 A01 K1c K2b K3a K3c K3i K4i K5b NoP V18 S04
K5w K6i K6x K8m
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55032 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55043223 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ UA23-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

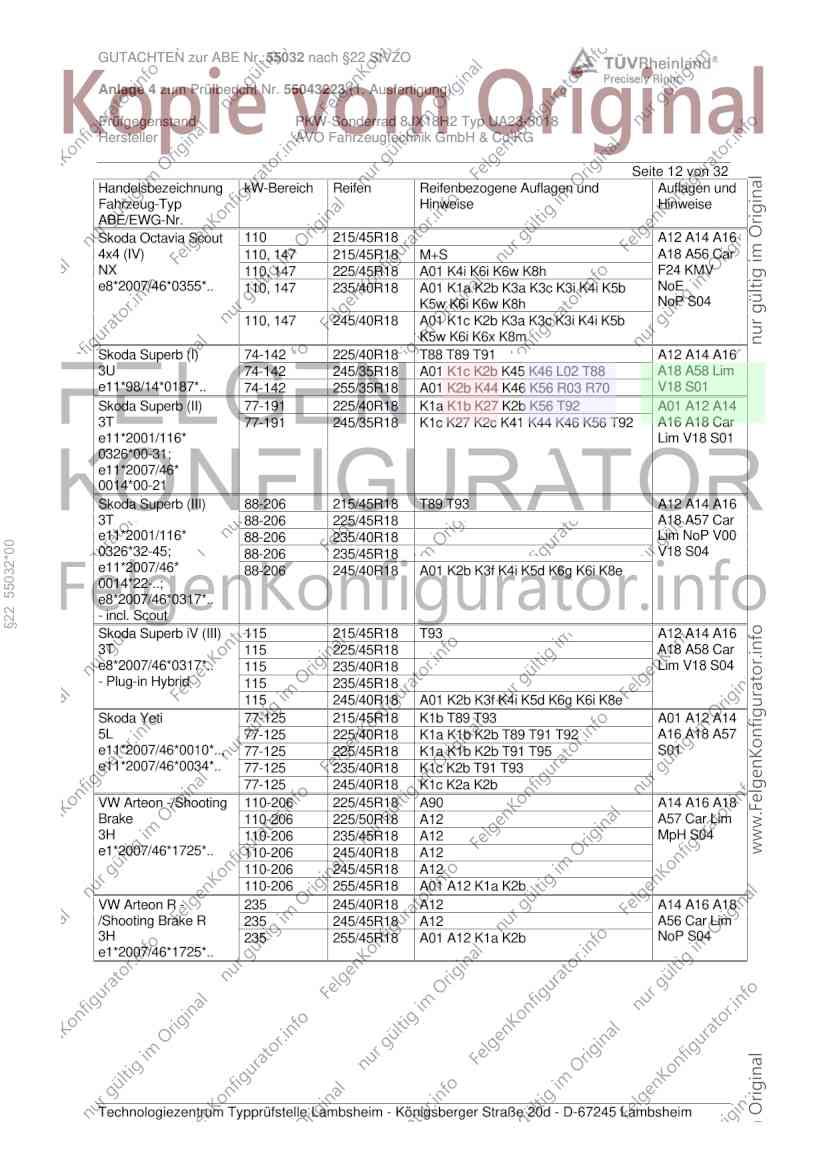

Seite 12 von 32
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia Scout 110 215/45R18 A12 A14 A16
4x4 (IV) 110, 147 215/45R18 M+S A18 A56 Car
NX 110, 147 225/45R18 A01 K4i K6i K6w K8h F24 KMV
e8*2007/46*0355*.. 110, 147 235/40R18 A01 K1a K2b K3a K3c K3i K4i K5b NoE
K5w K6i K6w K8h NoP S04
110, 147 245/40R18 A01 K1c K2b K3a K3c K3i K4i K5b
K5w K6i K6x K8m
Skoda Superb (I) 74-142 225/40R18 T88 T89 T91 A12 A14 A16
3U 74-142 245/35R18 A01 K1c K2b K45 K46 L02 T88 A18 A58 Lim
e11*98/14*0187*.. 74-142 255/35R18 A01 K2b K44 K46 K56 R03 R70 V18 S01
Skoda Superb (II) 77-191 225/40R18 K1a K1b K27 K2b K56 T92 A01 A12 A14
3T 77-191 245/35R18 K1c K27 K2c K41 K44 K46 K56 T92 A16 A18 Car
e11*2001/116* Lim V18 S01
0326*00-31;
e11*2007/46*
0014*00-21
Skoda Superb (III) 88-206 215/45R18 T89 T93 A12 A14 A16
3T 88-206 225/45R18 A18 A57 Car
e11*2001/116* 88-206 235/40R18 Lim NoP V00
§22 55032*00
0326*32-45; 88-206 235/45R18 V18 S04
e11*2007/46* 88-206 245/40R18 A01 K2b K3f K4i K5d K6g K6i K8e
0014*22-..;
e8*2007/46*0317*..
- incl. Scout
Skoda Superb iV (III) 115 215/45R18 T93 A12 A14 A16
3T 115 225/45R18 A18 A58 Car
e8*2007/46*0317*.. 115 235/40R18 Lim V18 S04
- Plug-in Hybrid 115 235/45R18
115 245/40R18 A01 K2b K3f K4i K5d K6g K6i K8e
Skoda Yeti 77-125 215/45R18 K1b T89 T93 A01 A12 A14
5L 77-125 225/40R18 K1a K1b K2b T89 T91 T92 A16 A18 A57
e11*2007/46*0010*.., 77-125 225/45R18 K1a K1b K2b T91 T95 S01
e11*2007/46*0034*.. 77-125 235/40R18 K1c K2b T91 T93
77-125 245/40R18 K1c K2a K2b
VW Arteon -/Shooting 110-206 225/45R18 A90 A14 A16 A18
Brake 110-206 225/50R18 A12 A57 Car Lim
3H 110-206 235/45R18 A12 MpH S04
e1*2007/46*1725*.. 110-206 245/40R18 A12
110-206 245/45R18 A12
110-206 255/45R18 A01 A12 K1a K2b
VW Arteon R - 235 245/40R18 A12 A14 A16 A18
/Shooting Brake R 235 245/45R18 A12 A56 Car Lim
3H 235 255/45R18 A01 A12 K1a K2b NoP S04
e1*2007/46*1725*..

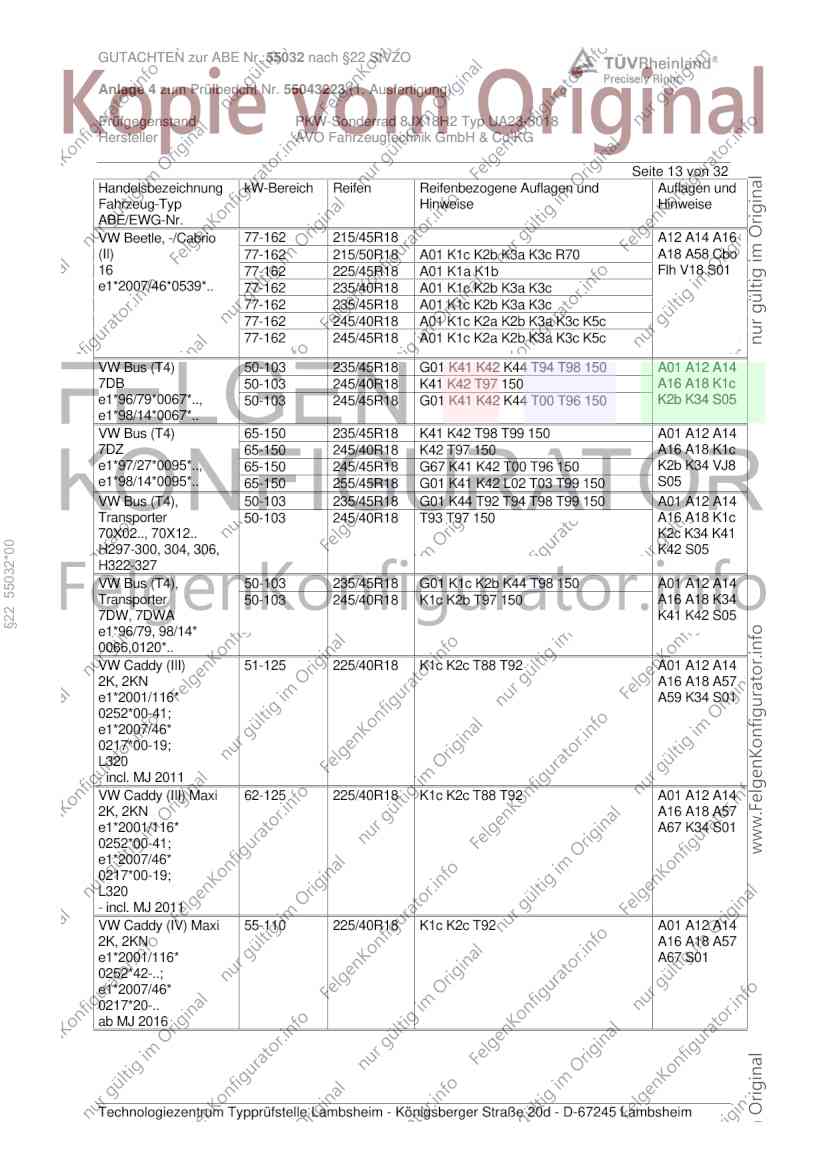

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55032 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55043223 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ UA23-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 13 von 32
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Beetle, -/Cabrio 77-162 215/45R18 A12 A14 A16
(II) 77-162 215/50R18 A01 K1c K2b K3a K3c R70 A18 A58 Cbo
16 77-162 225/45R18 A01 K1a K1b Flh V18 S01
e1*2007/46*0539*.. 77-162 235/40R18 A01 K1c K2b K3a K3c
77-162 235/45R18 A01 K1c K2b K3a K3c
77-162 245/40R18 A01 K1c K2a K2b K3a K3c K5c
77-162 245/45R18 A01 K1c K2a K2b K3a K3c K5c
VW Bus (T4) 50-103 235/45R18 G01 K41 K42 K44 T94 T98 150 A01 A12 A14
7DB 50-103 245/40R18 K41 K42 T97 150 A16 A18 K1c
e1*96/79*0067*.., 50-103 245/45R18 G01 K41 K42 K44 T00 T96 150 K2b K34 S05
e1*98/14*0067*..
VW Bus (T4) 65-150 235/45R18 K41 K42 T98 T99 150 A01 A12 A14
7DZ 65-150 245/40R18 K42 T97 150 A16 A18 K1c
e1*97/27*0095*.., 65-150 245/45R18 G67 K41 K42 T00 T96 150 K2b K34 VJ8
e1*98/14*0095*.. 65-150 255/45R18 G01 K41 K42 L02 T03 T99 150 S05
VW Bus (T4), 50-103 235/45R18 G01 K44 T92 T94 T98 T99 150 A01 A12 A14
Transporter 50-103 245/40R18 T93 T97 150 A16 A18 K1c
70X02.., 70X12.. K2c K34 K41
§22 55032*00
H297-300, 304, 306, K42 S05
H322-327
VW Bus (T4), 50-103 235/45R18 G01 K1c K2b K44 T98 150 A01 A12 A14
Transporter 50-103 245/40R18 K1c K2b T97 150 A16 A18 K34
7DW, 7DWA K41 K42 S05
e1*96/79, 98/14*
0066,0120*..
VW Caddy (III) 51-125 225/40R18 K1c K2c T88 T92 A01 A12 A14
2K, 2KN A16 A18 A57
e1*2001/116* A59 K34 S01
0252*00-41;
e1*2007/46*
0217*00-19;
L320
- incl. MJ 2011
VW Caddy (III) Maxi 62-125 225/40R18 K1c K2c T88 T92 A01 A12 A14
2K, 2KN A16 A18 A57
e1*2001/116* A67 K34 S01
0252*00-41;
e1*2007/46*
0217*00-19;
L320
- incl. MJ 2011
VW Caddy (IV) Maxi 55-110 225/40R18 K1c K2c T92 A01 A12 A14
2K, 2KN A16 A18 A57
e1*2001/116* A67 S01
0252*42-..;
e1*2007/46*
0217*20-..
ab MJ 2016

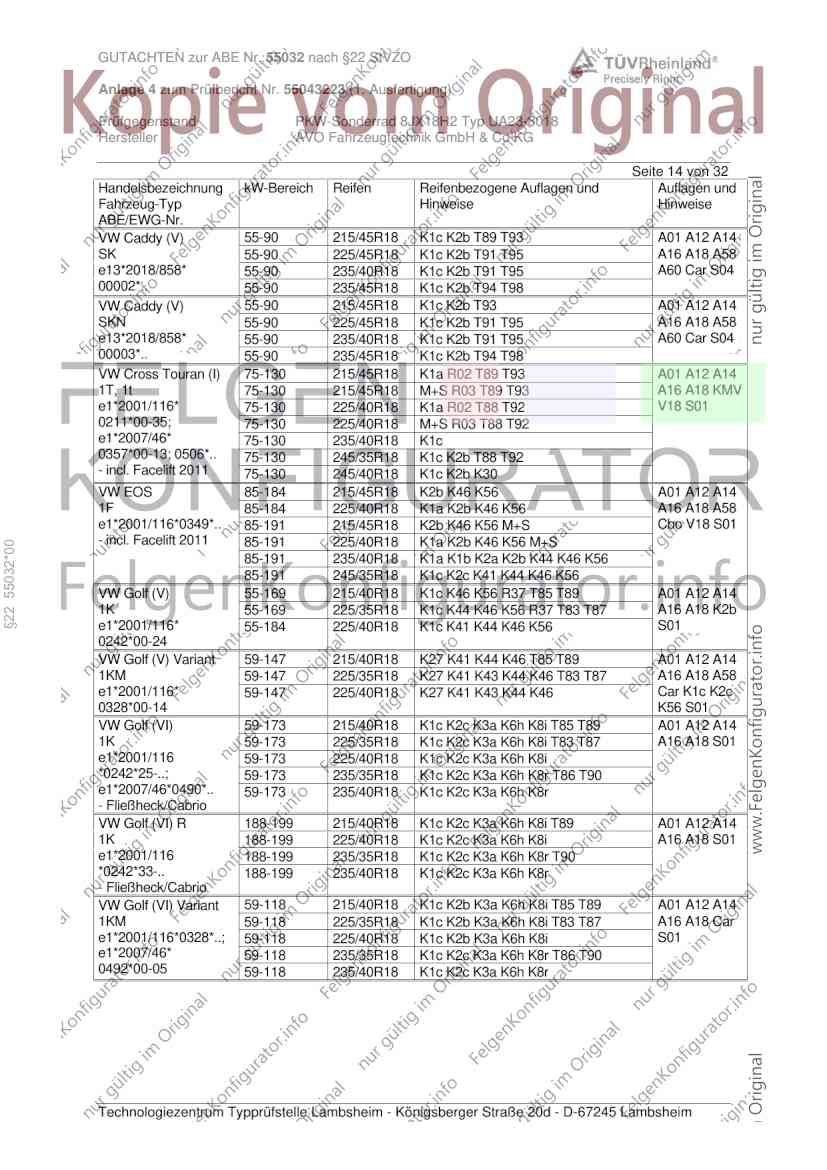

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55032 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55043223 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ UA23-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 14 von 32
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Caddy (V) 55-90 215/45R18 K1c K2b T89 T93 A01 A12 A14
SK 55-90 225/45R18 K1c K2b T91 T95 A16 A18 A58
e13*2018/858* 55-90 235/40R18 K1c K2b T91 T95 A60 Car S04
00002*.. 55-90 235/45R18 K1c K2b T94 T98
VW Caddy (V) 55-90 215/45R18 K1c K2b T93 A01 A12 A14
SKN 55-90 225/45R18 K1c K2b T91 T95 A16 A18 A58
e13*2018/858* 55-90 235/40R18 K1c K2b T91 T95 A60 Car S04
00003*.. 55-90 235/45R18 K1c K2b T94 T98
VW Cross Touran (I) 75-130 215/45R18 K1a R02 T89 T93 A01 A12 A14
1T, 1t 75-130 215/45R18 M+S R03 T89 T93 A16 A18 KMV
e1*2001/116* 75-130 225/40R18 K1a R02 T88 T92 V18 S01
0211*00-35; 75-130 225/40R18 M+S R03 T88 T92
e1*2007/46* 75-130 235/40R18 K1c
0357*00-13; 0506*.. 75-130 245/35R18 K1c K2b T88 T92
- incl. Facelift 2011 75-130 245/40R18 K1c K2b K30
VW EOS 85-184 215/45R18 K2b K46 K56 A01 A12 A14
1F 85-184 225/40R18 K1a K2b K46 K56 A16 A18 A58
e1*2001/116*0349*.. 85-191 215/45R18 K2b K46 K56 M+S Cbo V18 S01
- incl. Facelift 2011 85-191 225/40R18 K1a K2b K46 K56 M+S
§22 55032*00
85-191 235/40R18 K1a K1b K2a K2b K44 K46 K56
85-191 245/35R18 K1c K2c K41 K44 K46 K56
VW Golf (V) 55-169 215/40R18 K1c K46 K56 R37 T85 T89 A01 A12 A14
1K 55-169 225/35R18 K1c K44 K46 K56 R37 T83 T87 A16 A18 K2b
e1*2001/116* 55-184 225/40R18 K1c K41 K44 K46 K56 S01
0242*00-24
VW Golf (V) Variant 59-147 215/40R18 K27 K41 K44 K46 T85 T89 A01 A12 A14
1KM 59-147 225/35R18 K27 K41 K43 K44 K46 T83 T87 A16 A18 A58
e1*2001/116* 59-147 225/40R18 K27 K41 K43 K44 K46 Car K1c K2c
0328*00-14 K56 S01
VW Golf (VI) 59-173 215/40R18 K1c K2c K3a K6h K8i T85 T89 A01 A12 A14
1K 59-173 225/35R18 K1c K2c K3a K6h K8i T83 T87 A16 A18 S01
e1*2001/116 59-173 225/40R18 K1c K2c K3a K6h K8i
*0242*25-..; 59-173 235/35R18 K1c K2c K3a K6h K8r T86 T90
e1*2007/46*0490*.. 59-173 235/40R18 K1c K2c K3a K6h K8r
- Fließheck/Cabrio
VW Golf (VI) R 188-199 215/40R18 K1c K2c K3a K6h K8i T89 A01 A12 A14
1K 188-199 225/40R18 K1c K2c K3a K6h K8i A16 A18 S01
e1*2001/116 188-199 235/35R18 K1c K2c K3a K6h K8r T90
*0242*33-.. 188-199 235/40R18 K1c K2c K3a K6h K8r
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 215/40R18 K1c K2b K3a K6h K8i T85 T89 A01 A12 A14
1KM 59-118 225/35R18 K1c K2b K3a K6h K8i T83 T87 A16 A18 Car
e1*2001/116*0328*..; 59-118 225/40R18 K1c K2b K3a K6h K8i S01
e1*2007/46* 59-118 235/35R18 K1c K2c K3a K6h K8r T86 T90
0492*00-05 59-118 235/40R18 K1c K2c K3a K6h K8r

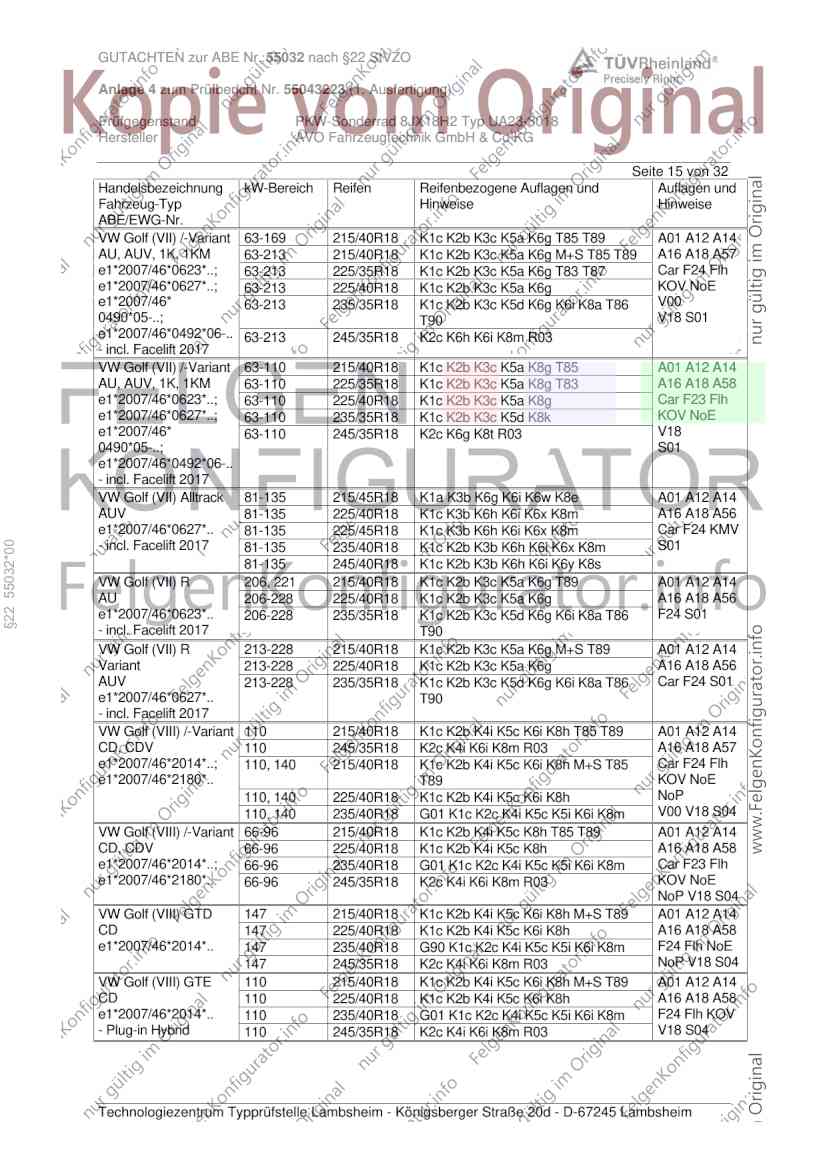

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55032 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55043223 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ UA23-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 15 von 32
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (VII) /-Variant 63-169 215/40R18 K1c K2b K3c K5a K6g T85 T89 A01 A12 A14
AU, AUV, 1K, 1KM 63-213 215/40R18 K1c K2b K3c K5a K6g M+S T85 T89 A16 A18 A57
e1*2007/46*0623*..; 63-213 225/35R18 K1c K2b K3c K5a K6g T83 T87 Car F24 Flh
e1*2007/46*0627*..; 63-213 225/40R18 K1c K2b K3c K5a K6g KOV NoE
e1*2007/46* 63-213 235/35R18 K1c K2b K3c K5d K6g K6i K8a T86 V00
0490*05-..; T90 V18 S01
e1*2007/46*0492*06-.. 63-213 245/35R18 K2c K6h K6i K8m R03
- incl. Facelift 2017
VW Golf (VII) /-Variant 63-110 215/40R18 K1c K2b K3c K5a K8g T85 A01 A12 A14
AU, AUV, 1K, 1KM 63-110 225/35R18 K1c K2b K3c K5a K8g T83 A16 A18 A58
e1*2007/46*0623*..; 63-110 225/40R18 K1c K2b K3c K5a K8g Car F23 Flh
e1*2007/46*0627*..; 63-110 235/35R18 K1c K2b K3c K5d K8k KOV NoE
e1*2007/46* 63-110 245/35R18 K2c K6g K8t R03 V18
0490*05-..; S01
e1*2007/46*0492*06-..
- incl. Facelift 2017
VW Golf (VII) Alltrack 81-135 215/45R18 K1a K3b K6g K6i K6w K8e A01 A12 A14
AUV 81-135 225/40R18 K1c K3b K6h K6i K6x K8m A16 A18 A56
e1*2007/46*0627*.. 81-135 225/45R18 K1c K3b K6h K6i K6x K8m Car F24 KMV
- incl. Facelift 2017 S01
§22 55032*00
81-135 235/40R18 K1c K2b K3b K6h K6i K6x K8m
81-135 245/40R18 K1c K2b K3b K6h K6i K6y K8s
VW Golf (VII) R 206, 221 215/40R18 K1c K2b K3c K5a K6g T89 A01 A12 A14
AU 206-228 225/40R18 K1c K2b K3c K5a K6g A16 A18 A56
e1*2007/46*0623*.. 206-228 235/35R18 K1c K2b K3c K5d K6g K6i K8a T86 F24 S01
- incl. Facelift 2017 T90
VW Golf (VII) R 213-228 215/40R18 K1c K2b K3c K5a K6g M+S T89 A01 A12 A14
Variant 213-228 225/40R18 K1c K2b K3c K5a K6g A16 A18 A56
AUV 213-228 235/35R18 K1c K2b K3c K5d K6g K6i K8a T86 Car F24 S01
e1*2007/46*0627*.. T90
- incl. Facelift 2017
VW Golf (VIII) /-Variant 110 215/40R18 K1c K2b K4i K5c K6i K8h T85 T89 A01 A12 A14
CD, CDV 110 245/35R18 K2c K4i K6i K8m R03 A16 A18 A57
e1*2007/46*2014*..; 110, 140 215/40R18 K1c K2b K4i K5c K6i K8h M+S T85 Car F24 Flh
e1*2007/46*2180*.. T89 KOV NoE
110, 140 225/40R18 K1c K2b K4i K5c K6i K8h NoP
110, 140 235/40R18 G01 K1c K2c K4i K5c K5i K6i K8m V00 V18 S04
VW Golf (VIII) /-Variant 66-96 215/40R18 K1c K2b K4i K5c K8h T85 T89 A01 A12 A14
CD, CDV 66-96 225/40R18 K1c K2b K4i K5c K8h A16 A18 A58
e1*2007/46*2014*..; 66-96 235/40R18 G01 K1c K2c K4i K5c K5i K6i K8m Car F23 Flh
e1*2007/46*2180*.. 66-96 245/35R18 K2c K4i K6i K8m R03 KOV NoE
NoP V18 S04
VW Golf (VIII) GTD 147 215/40R18 K1c K2b K4i K5c K6i K8h M+S T89 A01 A12 A14
CD 147 225/40R18 K1c K2b K4i K5c K6i K8h A16 A18 A58
e1*2007/46*2014*.. 147 235/40R18 G90 K1c K2c K4i K5c K5i K6i K8m F24 Flh NoE
147 245/35R18 K2c K4i K6i K8m R03 NoP V18 S04
VW Golf (VIII) GTE 110 215/40R18 K1c K2b K4i K5c K6i K8h M+S T89 A01 A12 A14
CD 110 225/40R18 K1c K2b K4i K5c K6i K8h A16 A18 A58
e1*2007/46*2014*.. 110 235/40R18 G01 K1c K2c K4i K5c K5i K6i K8m F24 Flh KOV
- Plug-in Hybrid 110 245/35R18 K2c K4i K6i K8m R03 V18 S04

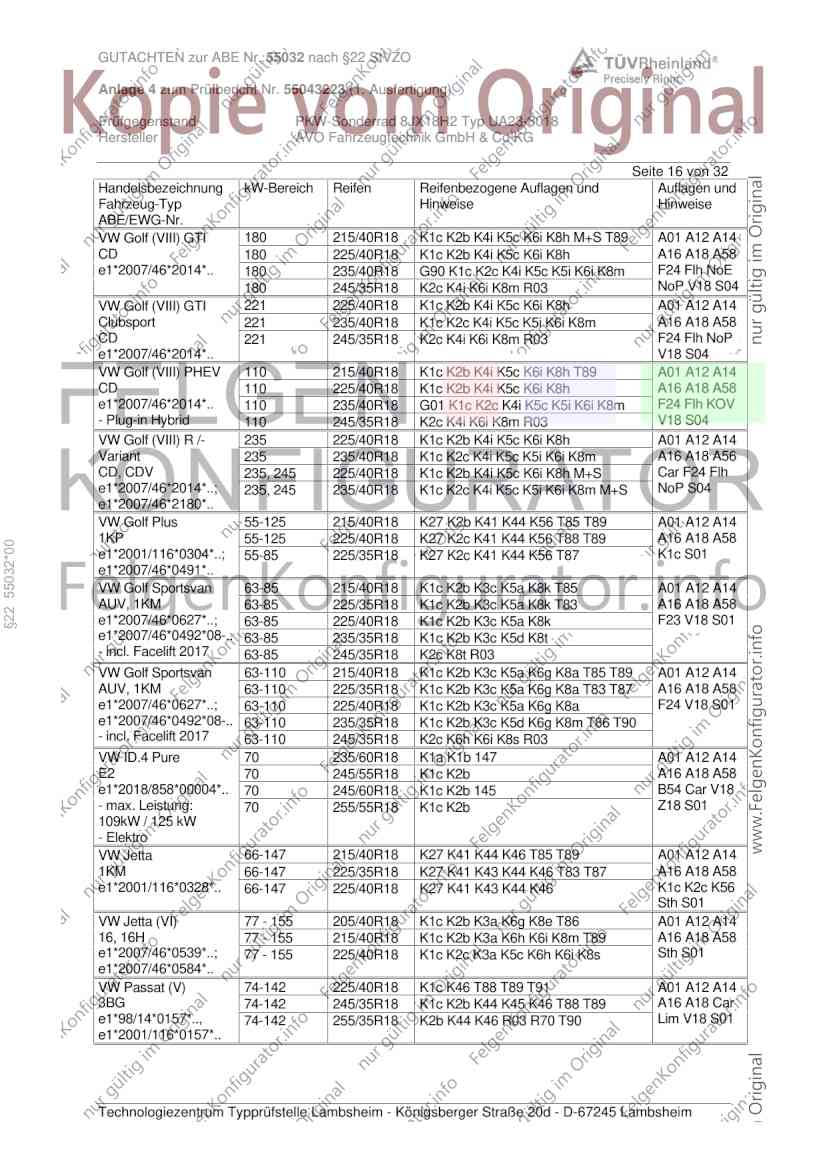

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55032 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55043223 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ UA23-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 16 von 32
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (VIII) GTI 180 215/40R18 K1c K2b K4i K5c K6i K8h M+S T89 A01 A12 A14
CD 180 225/40R18 K1c K2b K4i K5c K6i K8h A16 A18 A58
e1*2007/46*2014*.. 180 235/40R18 G90 K1c K2c K4i K5c K5i K6i K8m F24 Flh NoE
180 245/35R18 K2c K4i K6i K8m R03 NoP V18 S04
VW Golf (VIII) GTI 221 225/40R18 K1c K2b K4i K5c K6i K8h A01 A12 A14
Clubsport 221 235/40R18 K1c K2c K4i K5c K5i K6i K8m A16 A18 A58
CD 221 245/35R18 K2c K4i K6i K8m R03 F24 Flh NoP
e1*2007/46*2014*.. V18 S04
VW Golf (VIII) PHEV 110 215/40R18 K1c K2b K4i K5c K6i K8h T89 A01 A12 A14
CD 110 225/40R18 K1c K2b K4i K5c K6i K8h A16 A18 A58
e1*2007/46*2014*.. 110 235/40R18 G01 K1c K2c K4i K5c K5i K6i K8m F24 Flh KOV
- Plug-in Hybrid 110 245/35R18 K2c K4i K6i K8m R03 V18 S04
VW Golf (VIII) R /- 235 225/40R18 K1c K2b K4i K5c K6i K8h A01 A12 A14
Variant 235 235/40R18 K1c K2c K4i K5c K5i K6i K8m A16 A18 A56
CD, CDV 235, 245 225/40R18 K1c K2b K4i K5c K6i K8h M+S Car F24 Flh
e1*2007/46*2014*..; 235, 245 235/40R18 K1c K2c K4i K5c K5i K6i K8m M+S NoP S04
e1*2007/46*2180*..
VW Golf Plus 55-125 215/40R18 K27 K2b K41 K44 K56 T85 T89 A01 A12 A14
1KP 55-125 225/40R18 K27 K2c K41 K44 K56 T88 T89 A16 A18 A58
§22 55032*00
e1*2001/116*0304*..; 55-85 225/35R18 K27 K2c K41 K44 K56 T87 K1c S01
e1*2007/46*0491*..
VW Golf Sportsvan 63-85 215/40R18 K1c K2b K3c K5a K8k T85 A01 A12 A14
AUV, 1KM 63-85 225/35R18 K1c K2b K3c K5a K8k T83 A16 A18 A58
e1*2007/46*0627*..; 63-85 225/40R18 K1c K2b K3c K5a K8k F23 V18 S01
e1*2007/46*0492*08-.. 63-85 235/35R18 K1c K2b K3c K5d K8t
- incl. Facelift 2017 63-85 245/35R18 K2c K8t R03
VW Golf Sportsvan 63-110 215/40R18 K1c K2b K3c K5a K6g K8a T85 T89 A01 A12 A14
AUV, 1KM 63-110 225/35R18 K1c K2b K3c K5a K6g K8a T83 T87 A16 A18 A58
e1*2007/46*0627*..; 63-110 225/40R18 K1c K2b K3c K5a K6g K8a F24 V18 S01
e1*2007/46*0492*08-.. 63-110 235/35R18 K1c K2b K3c K5d K6g K8m T86 T90
- incl. Facelift 2017 63-110 245/35R18 K2c K6h K6i K8s R03
VW ID.4 Pure 70 235/60R18 K1a K1b 147 A01 A12 A14
E2 70 245/55R18 K1c K2b A16 A18 A58
e1*2018/858*00004*.. 70 245/60R18 K1c K2b 145 B54 Car V18
- max. Leistung: 70 255/55R18 K1c K2b Z18 S01
109kW / 125 kW
- Elektro
VW Jetta 66-147 215/40R18 K27 K41 K44 K46 T85 T89 A01 A12 A14
1KM 66-147 225/35R18 K27 K41 K43 K44 K46 T83 T87 A16 A18 A58
e1*2001/116*0328*.. 66-147 225/40R18 K27 K41 K43 K44 K46 K1c K2c K56
Sth S01
VW Jetta (VI) 77 - 155 205/40R18 K1c K2b K3a K6g K8e T86 A01 A12 A14
16, 16H 77 - 155 215/40R18 K1c K2b K3a K6h K6i K8m T89 A16 A18 A58
e1*2007/46*0539*..; 77 - 155 225/40R18 K1c K2c K3a K5c K6h K6i K8s Sth S01
e1*2007/46*0584*..
VW Passat (V) 74-142 225/40R18 K1c K46 T88 T89 T91 A01 A12 A14
3BG 74-142 245/35R18 K1c K2b K44 K45 K46 T88 T89 A16 A18 Car
e1*98/14*0157*.., 74-142 255/35R18 K2b K44 K46 R03 R70 T90 Lim V18 S01
e1*2001/116*0157*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55032 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55043223 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ UA23-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 17 von 32
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat (V) W8 202 225/40R18 K1c K46 T91 A01 A12 A14
3BS 202 255/35R18 K2b K44 K46 R03 R70 T90 A16 A18 B11
e1*98/14*0173*.., Car Lim V18
e1*2001/116*0173*.. S01
VW Passat (VI) 75-147 215/45R18 K1a K46 K56 A01 A12 A14
3C 75-147 225/40R18 K1a K2b K46 K56 T88 T89 A16 A18 Lim
e1*2001/116* 75-147 235/40R18 K1c K2b K44 K46 K56 V18 S01
0307*00-23 75-147 245/35R18 K1c K2b K41 K44 K46 K56 T88 T89
VW Passat (VI) 184 215/45R18 K1a K46 K56 M+S A01 A12 A14
3C 184 225/40R18 K1a K2b K46 K56 M+S T88 T89 A16 A18 Lim
e1*2001/116* 184 235/40R18 K1c K2b K44 K46 K56 S01
0307*00-23 184 245/35R18 K1c K2b K41 K44 K46 K56 T88 T89
VW Passat (VI) 75-147 215/45R18 K1a K2b K46 K56 T89 T93 A01 A12 A14
Variant 75-147 225/40R18 K1a K2b K46 K56 T88 T89 T91 A16 A18 Car
3C 75-147 235/40R18 K1c K2b K44 K46 K56 V18 S01
e1*2001/116* 75-147 245/35R18 K1c K2b K41 K44 K46 K56 T88 T89
0307*00-23 T92
VW Passat (VI) 184 235/40R18 K1c K2b K44 K46 K56 A01 A12 A14
Variant 184 245/35R18 K1c K2b K41 K44 K46 K56 T89 T92 A16 A18 Car
§22 55032*00
3C S01
e1*2001/116*
0307*00-23
VW Passat (VII) 77-155 215/45R18 K1a K2b K4i K6g T89 T93 A01 A12 A14
3C, 3c 77-155 225/40R18 K1a K2b K4i K6g T88 T92 A16 A18 Car
e1*2001/116* 77-155 235/40R18 K1c K2b K4i K6h K6i K8e Lim V18 VoA
0307*24-36; 77-155 245/35R18 K1c K2b K4i K6h K6i K8e T88 T92 S01
e1*2007/46*
0502*00-10,
0547*00-03
- ab Modell 2011
VW Passat (VII) 77-155 215/45R18 K4i K6g T89 T93 A01 A12 A14
3C, 3c 77-155 225/40R18 K4i K6g T88 T92 A16 A18 Car
e1*2001/116* 77-155 235/40R18 K1c K2b K4i K6h K6i K8e KMV Lim V18
0307*24-36; 77-155 245/35R18 K1c K2b K4i K6h K6i K8e T88 T92 VoA S01
e1*2007/46*
0502*00-10,
0547*00-03
- mit Radhaus-
Verbreiterungen
- ab Modell 2011
VW Passat (VII) 103-155 215/45R18 M+S T89 T93 A12 A14 A16
Alltrack 103-155 225/40R18 A01 K6g M+S T92 A18 A56 Car
3C, 3c 103-155 225/45R18 A01 K6g KMV S01
e1*2001/116* 103-155 235/40R18 A01 K6h K6w K8h T91 T95
0307*24-36; 103-155 245/40R18 A01 K6h K6y K8h
e1*2007/46*
0502*00-10;
0547*00-03
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55032 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55043223 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ UA23-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 18 von 32
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat (VIII) 88-206 215/45R18 T89 T93 A12 A14 A16
3C 88-206 225/45R18 A18 A57 Car
e1*2001/116* 88-206 235/40R18 A01 K8h Lim NoP V00
0307*37-.. 88-206 235/45R18 A01 K8h V18 VoA S04
- Limousine / Variant 88-206 245/40R18 A01 K1c K2b K8h
ab MJ 2015 (B8/3G)
- incl. Facelift 2019
VW Passat (VIII) 110-206 225/45R18 A33 T91 T95 A14 A16 A18
Alltrack 110-206 225/50R18 A01 A12 K6w A56 Car KMV
3C 110-206 235/45R18 A12 S04
e1*2001/116* 110-206 245/45R18 A01 A12 K6w
0307*41-..
ab MJ 2015 (B8/3G)
- incl. Facelift 2019
VW Passat (VIII) GTE 115 215/45R18 T89 T93 A12 A14 A16
3C 115 225/45R18 A18 A58 Car
e1*2001/116* 115 235/40R18 A01 K8h Lim V18 VoA
0307*41-.. 115 235/45R18 A01 K8h S04
- Limousine / Variant 115 245/40R18 A01 K1c K2b K8h
ab MJ 2015 (B8/3G)
§22 55032*00
- Plug-In Hybrid
- incl. Facelift 2019
VW Passat CC / CC 100-220 225/40R18 T88 T92 A12 A14 A16
3CC 100-220 235/40R18 A01 K1a K2b K32 K42 K46 K56 A18 S01
e1*2001/116*0468*..
- incl. ab Modell 2012
VW Phaeton 165-331 235/50R18 A01 K1a T01 T97 150 A12 A14 A16
3D, 3d 165-331 245/45R18 T00 T96 150 A18 Lim V18
e1*98/14*0189*..; 165-331 255/45R18 A01 K1a T03 T99 150 S01
e1*2001/116*0189*..;
DE*2007/46*0452*..;
e1*2007/46*0452*..
VW Scirocco (III) 90-162 225/40R18 A12 A14 A16
13 90-162 235/40R18 A18 A58 Cpe
e1*2001/116*0471*.. 90-162 245/35R18 A01 K1a K2b V18 S01
- incl. Facelift 2015 90-162 245/40R18 A01 K1a K2b
VW Scirocco (III) R 188-206 225/40R18 A12 A14 A16
13 188-206 235/40R18 A18 A58 Cpe
e1*2001/116*0471*.. 188-206 245/35R18 A01 K1a K2b V18 S01
- incl. Facelift 2015 188-206 245/40R18 A01 K1a K2b
VW Sharan (II) 85-162 215/45R18 T93 A12 A14 A16
7N 85-162 225/45R18 T95 A18 A57 S04
e1*2007/46*0401*..; 85-162 235/40R18 A01 K2b T93 T95
e1*2007/46*0434*.. 85-162 235/45R18 A01 K2b T94 T98
- incl. Facelift 2015 85-162 245/40R18 A01 K2b T93 T97
VW Tiguan (I) 81-155 225/50R18 K1c K2b A01 A12 A14
5N 81-155 235/50R18 K1c K2b A16 A18 A57
e1*2001/116* 81-155 245/45R18 K1c K2b S04
0450*00-10; 81-155 255/45R18 K1c K2b
e1*2007/46*
0487*00-01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55032 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55043223 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ UA23-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 19 von 32
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Tiguan (I) 81-155 225/50R18 A12 A14 A16
5N 81-155 235/50R18 A18 A57 KMV
e1*2001/116* 81-155 245/45R18 S04
0450*00-23; 81-155 255/45R18
e1*2007/46*
0487*00-14
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan (I) 81-155 225/50R18 K1c K2b A01 A12 A14
5N 81-155 235/50R18 K1c K2b A16 A18 A57
e1*2001/116* 81-155 245/45R18 K1c K2b S04
0450*11-23; 81-155 255/45R18 K1c K2b
e1*2007/46*
0487*02-14
- ab Facelift 2011
VW Tiguan (II) 85-180 225/55R18 R37 A12 A14 A16
5N 85-180 225/60R18 R37 A18 A57 MpH
e1*2001/116* 85-180 235/50R18 A01 K1a K1b K2b S04
0450*24-..;
§22 55032*00
85-180 235/55R18 A01 K1a K1b K2b
e1*2007/46* 85-180 245/50R18 A01 K1c K2b
0487*15-..
- ab Modell 2016
- incl. Facelift 2021
VW Tiguan (II) 110-180 225/55R18 R37 A12 A14 A16
Allspace 110-180 225/60R18 R37 A18 A57 S04
5N 110-180 235/50R18 A01 K1a K1b K2b
e1*2001/116* 110-180 235/55R18 A01 K1a K1b K2b
0450*31-.. 110-180 245/50R18 A01 K1c K2b
- incl. Facelift 2021
VW Tiguan (II) 110-180 225/55R18 R37 A12 A14 A16
Allspace R-Line 110-180 225/60R18 R37 A18 A57 RQ3
5N 110-180 235/50R18 S04
e1*2001/116* 110-180 235/55R18
0450*31-.. 110-180 245/50R18
- incl. Facelift 2021
VW Tiguan (II) R-Line 85-180 225/55R18 R37 A12 A14 A16
5N 85-180 225/60R18 R37 A18 A57 MpH
e1*2001/116* 85-180 235/50R18 RQ3 S04
0450*24-..; 85-180 235/55R18
e1*2007/46* 85-180 245/50R18
0487*15-..
- ab Modell 2016
- incl. Facelift 2021
VW Touran (I) 66-125 215/40R18 K1c K2b T89 A01 A12 A14
1T 66-125 225/40R18 K1c K2b T88 T92 A16 A18 A58
e1*2001/116* Npf S01
0211*00-22;
e1*2007/46*
0357*00-01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55032 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55043223 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ UA23-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 20 von 32
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Touran (I) 66-125 215/40R18 K1c K2b T89 A01 A12 A14
1T, 1t 66-130 225/40R18 K1c K2b T88 T92 A16 A18 A58
e1*2001/116* Npf S01
0211*23-35;
e1*2007/46*
0357*02-13, 0506*..
ab MJ 2011
VW Touran (II) 81-140 215/45R18 K1c K2b K3c K6h T89 T93 A01 A12 A14
1T 81-140 225/45R18 K1c K2b K3c K5b K6h K6i K8d A16 A18 A58
e1*2001/116* 81-140 235/45R18 K1c K2b K3c K5b K6h K6i K8d V18 S04
0211*36-..; 81-140 245/40R18 K2b K6h K6i K8i R03
e1*2007/46*0357*14-..
ab MJ 2016
VW T-ROC 81-140 215/50R18 K1c K2b R70 A01 A12 A14
A1 81-140 225/45R18 K1a A16 A18 A57
e13*2007/46*1845*.. 81-140 235/45R18 K1c K2b Flh S04
81-140 245/40R18 K1c K2b
81-140 245/45R18 K1c K2b
VW T-ROC Cabriolet 81-110 215/50R18 K1c K2b R70 A01 A12 A14
§22 55032*00
A1 81-110 225/45R18 K1a A16 A18 A58
e13*2007/46*1845*.. 81-110 235/45R18 K1c K2b Cbo S04
81-110 245/40R18 K1c K2b
81-110 245/45R18 K1c K2b
VW T-ROC R 221 215/50R18 R70 A12 A14 A16
A1 221 225/45R18 A18 A56 Flh
e13*2007/46*1845*.. 221 235/45R18 S04
221 245/40R18 A01 K1c K2b
221 245/45R18 A01 K1c K2b
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55032 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55043223 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ UA23-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 21 von 32
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
§22 55032*00
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
145 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1450 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
147 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1470 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
149 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1490 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
150 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1500 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55032 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55043223 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ UA23-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 22 von 32
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. zu den Fahrwerksteilen zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
§22 55032*00
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A67 Rad/Reifen Kombination für Fahrzeugausführungen mit langem Radstand (Caddy Maxi, 1.
oder 20. Stelle des Versionenschlüssels, Feld D2, Zeile3 = L).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
Au9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Rad nicht zulässig für
Fahrzeugausführungen mit Bremssattel Typ Lucas CN2 6465/2 in Verbindung mit
Bremsscheibendurchmesser 321 mm an Achse 1.
B11 Nur zulässig an Fahrzeugen mit Bremsscheibe 333x32mm (Sattel 2FN 4223 Ate).
B54 Betrifft Fahrzeugausführungen mit Trommelbremse an der Hinterachse.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55032 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55043223 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ UA23-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 23 von 32
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer,
Turnier, Variant, …).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
§22 55032*00
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G67 Ist die Reifengröße 225/60R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G75 Ist die Reifengröße 215/60R16 ww. 215/55R17 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
G90 Ist 19 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55032 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55043223 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ UA23-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 24 von 32
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
§22 55032*00
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K30 Auf ausreichende Freigängigkeit in den vorderen Radhäusern ist zu achten; ausreichender
Freiraum im Bereich der Spritzwand ist herzustellen.
K32 Bei Fahrzeugausführungen mit Zusatzradabdeckungen an Achse 2, ist durch Nacharbeit
dieser Radabdeckungen eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen
K34 Die Funktion der Schiebetüren ist zu überprüfen.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55032 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55043223 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ UA23-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 25 von 32
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (200-250mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig noch oben zu biegen. Die Radhausinnenverkleidungen sind nachzuarbeiten (z.B.
Erwärmen oder Ausschneiden) und dauerhaft zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
§22 55032*00
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55032 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55043223 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ UA23-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 26 von 32
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5u An Achse 1 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
§22 55032*00
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55032 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55043223 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ UA23-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 27 von 32
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8f An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm bis 100 mm vor Radmitte
um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8r An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
§22 55032*00
Radmitte um 15 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K8t An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl.
Plug-in Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55032 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55043223 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ UA23-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 28 von 32
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV
bzw. OVC-HEV).
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout,
usw. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
R92 Diese Rad-Reifen-Kombination(en) ist/sind nur zulässig bei Fahrzeugen mit serienmäßiger
Reifengröße 235/45R18 oder 235/40R19 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
§22 55032*00
Papier oder Bedienungsanleitung).
RQ3 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit wahlweisen Serien-Rädern: 8,5x19, ET38
mit 255/45R19 bzw. 8,5x20, ET38 mit 255/40R20 (u.a. Fahrzeugschein, Zulassungsbescheinigung I,
COC-Papier oder Bedienungsanleitung).
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN)
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55032 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55043223 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ UA23-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 29 von 32
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T03 Reifen (LI 103) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1750 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
§22 55032*00
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55032 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55043223 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ UA23-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 30 von 32
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
§22 55032*00
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4, ...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55032 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55043223 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ UA23-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 31 von 32
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 215/55R18 235/50R18
Nr. 6 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 7 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 8 225/50R18 245/45R18, 255/45R18
Nr. 9 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 10 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 11 235/50R18 255/45R18, 285/40R18
Nr. 12 235/60R18 255/55R18, 285/50R18
Nr. 13 245/35R18 255/35R18
Nr. 14 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 15 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 16 245/50R18 275/45R18
Nr. 17 255/40R18 285/35R18, 295/35R18
§22 55032*00
Nr. 18 255/45R18 275/40R18, 285/40R18
Nr. 19 255/50R18 285/45R18
Nr. 20 255/55R18 285/50R18
Nr. 21 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VJ8 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 245/45R18 255/45R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VoA Nicht für Fahrzeugausführung VW Passat Alltrack (Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X28 Nur zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
X88 Diese Rad- / Reifenkombination ist nicht zulässig an Fahrzeugen mit 18 Zoll Serienradgröße
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55032 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55043223 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ UA23-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 32 von 32
Z16 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z17 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 17-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z18 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 18-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 30. Oktober 2023 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
§22 55032*00
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 32 und gilt für Sonderräder ab Herstellungsdatum August 2023.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 30. Oktober 2023
Tufan 00418584.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
