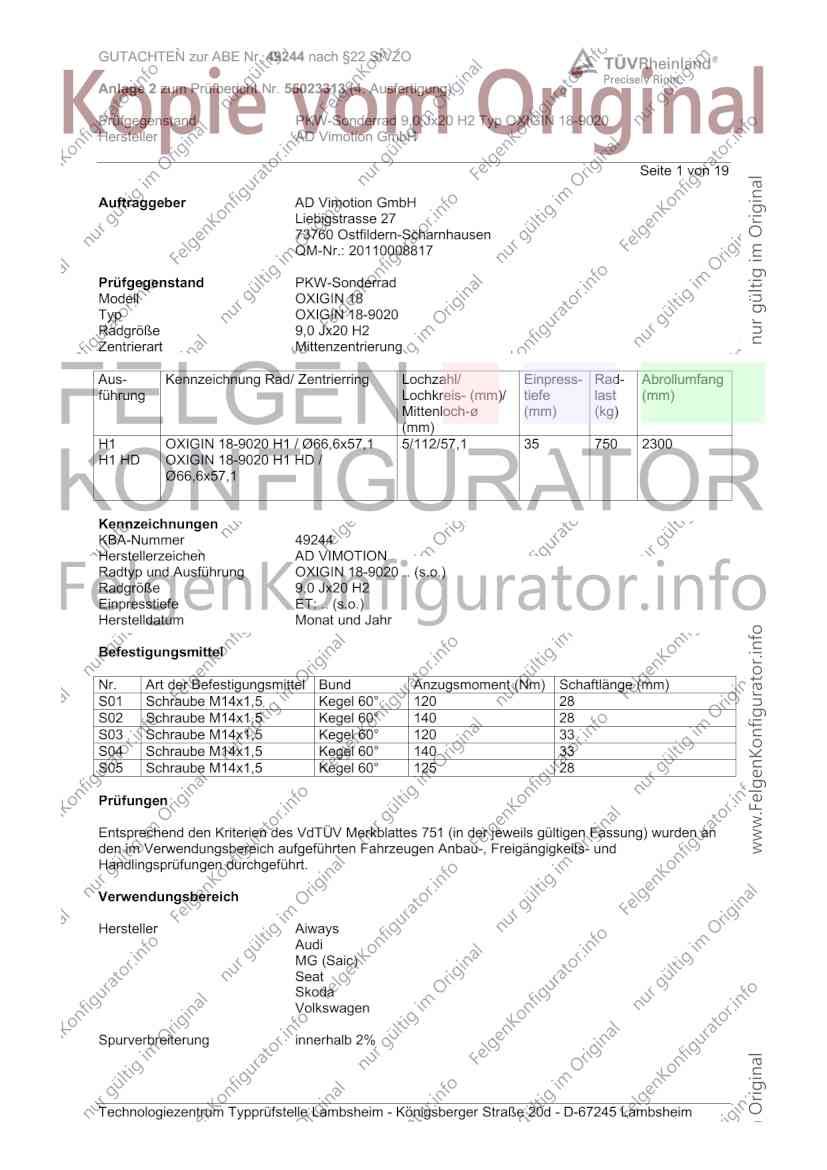

GUTACHTEN zur ABE Nr. 49244 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55023313 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0 Jx20 H2 Typ OXIGIN 18-9020
Hersteller AD Vimotion GmbH
Seite 1 von 19
Auftraggeber AD Vimotion GmbH
Liebigstrasse 27
73760 Ostfildern-Scharnhausen
QM-Nr.: 20110008817
Prüfgegenstand PKW-Sonderrad
Modell OXIGIN 18
Typ OXIGIN 18-9020
Radgröße 9,0 Jx20 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
H1 OXIGIN 18-9020 H1 / Ø66,6x57,1 5/112/57,1 35 750 2300
H1 HD OXIGIN 18-9020 H1 HD /
Ø66,6x57,1
Kennzeichnungen
KBA-Nummer 49244
Herstellerzeichen AD VIMOTION
Radtyp und Ausführung OXIGIN 18-9020 .. (s.o.)
Radgröße 9,0 Jx20 H2
Einpresstiefe ET: .. (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28
S02 Schraube M14x1,5 Kegel 60° 140 28
S03 Schraube M14x1,5 Kegel 60° 120 33
S04 Schraube M14x1,5 Kegel 60° 140 33
S05 Schraube M14x1,5 Kegel 60° 125 28
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Aiways
Audi
MG (Saic)
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49244 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55023313 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0 Jx20 H2 Typ OXIGIN 18-9020
Hersteller AD Vimotion GmbH

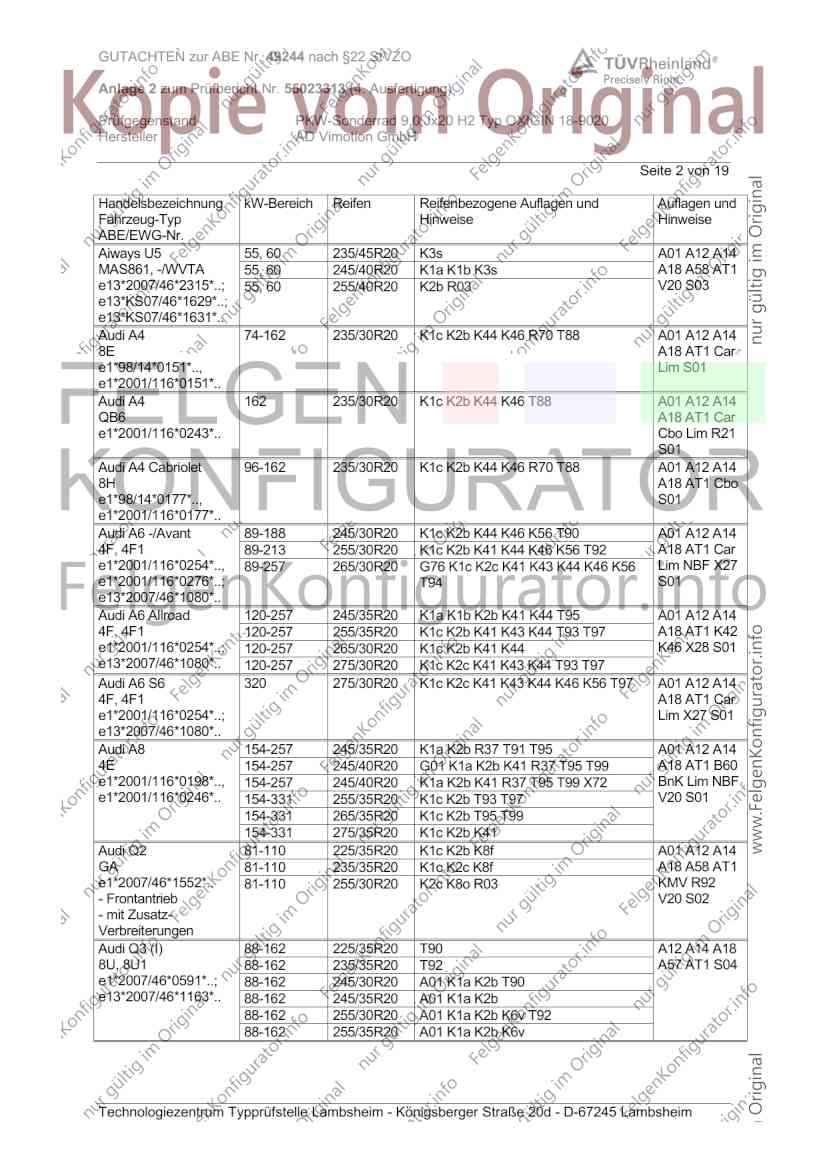

Seite 2 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Aiways U5 55, 60 235/45R20 K3s A01 A12 A14
MAS861, -/WVTA 55, 60 245/40R20 K1a K1b K3s A18 A58 AT1
e13*2007/46*2315*..; 55, 60 255/40R20 K2b R03 V20 S03
e13*KS07/46*1629*..;
e13*KS07/46*1631*..
Audi A4 74-162 235/30R20 K1c K2b K44 K46 R70 T88 A01 A12 A14
8E A18 AT1 Car
e1*98/14*0151*.., Lim S01
e1*2001/116*0151*..
Audi A4 162 235/30R20 K1c K2b K44 K46 T88 A01 A12 A14
QB6 A18 AT1 Car
e1*2001/116*0243*.. Cbo Lim R21
S01
Audi A4 Cabriolet 96-162 235/30R20 K1c K2b K44 K46 R70 T88 A01 A12 A14
8H A18 AT1 Cbo
e1*98/14*0177*.., S01
e1*2001/116*0177*..
Audi A6 -/Avant 89-188 245/30R20 K1c K2b K44 K46 K56 T90 A01 A12 A14
4F, 4F1 89-213 255/30R20 K1c K2b K41 K44 K46 K56 T92 A18 AT1 Car
e1*2001/116*0254*.., 89-257 265/30R20 G76 K1c K2c K41 K43 K44 K46 K56 Lim NBF X27
e1*2001/116*0276*..; T94 S01
e13*2007/46*1080*..
Audi A6 Allroad 120-257 245/35R20 K1a K1b K2b K41 K44 T95 A01 A12 A14
4F, 4F1 120-257 255/35R20 K1c K2b K41 K43 K44 T93 T97 A18 AT1 K42
e1*2001/116*0254*..; 120-257 265/30R20 K1c K2b K41 K44 K46 X28 S01
e13*2007/46*1080*.. 120-257 275/30R20 K1c K2c K41 K43 K44 T93 T97
Audi A6 S6 320 275/30R20 K1c K2c K41 K43 K44 K46 K56 T97 A01 A12 A14
4F, 4F1 A18 AT1 Car
e1*2001/116*0254*..; Lim X27 S01
e13*2007/46*1080*..
Audi A8 154-257 245/35R20 K1a K2b R37 T91 T95 A01 A12 A14
4E 154-257 245/40R20 G01 K1a K2b K41 R37 T95 T99 A18 AT1 B60
e1*2001/116*0198*.., 154-257 245/40R20 K1a K2b K41 R37 T95 T99 X72 BnK Lim NBF
e1*2001/116*0246*.. 154-331 255/35R20 K1c K2b T93 T97 V20 S01
154-331 265/35R20 K1c K2b T95 T99
154-331 275/35R20 K1c K2b K41
Audi Q2 81-110 225/35R20 K1c K2b K8f A01 A12 A14
GA 81-110 235/35R20 K1c K2c K8f A18 A58 AT1
e1*2007/46*1552*.. 81-110 255/30R20 K2c K8o R03 KMV R92
- Frontantrieb V20 S02
- mit Zusatz-
Verbreiterungen
Audi Q3 (I) 88-162 225/35R20 T90 A12 A14 A18
8U, 8U1 88-162 235/35R20 T92 A57 AT1 S04
e1*2007/46*0591*..; 88-162 245/30R20 A01 K1a K2b T90
e13*2007/46*1163*.. 88-162 245/35R20 A01 K1a K2b
88-162 255/30R20 A01 K1a K2b K6v T92
88-162 255/35R20 A01 K1a K2b K6v
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

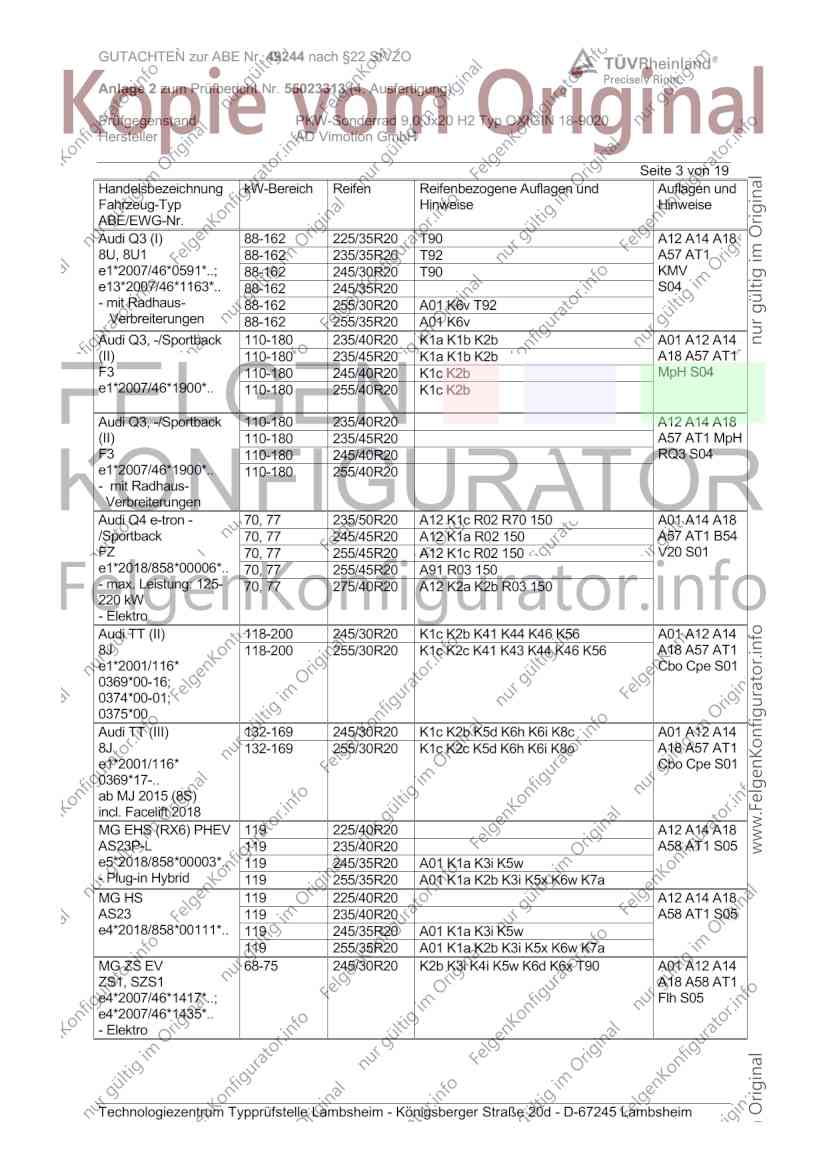

GUTACHTEN zur ABE Nr. 49244 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55023313 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0 Jx20 H2 Typ OXIGIN 18-9020
Hersteller AD Vimotion GmbH
Seite 3 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q3 (I) 88-162 225/35R20 T90 A12 A14 A18
8U, 8U1 88-162 235/35R20 T92 A57 AT1
e1*2007/46*0591*..; 88-162 245/30R20 T90 KMV
e13*2007/46*1163*.. 88-162 245/35R20 S04
- mit Radhaus- 88-162 255/30R20 A01 K6v T92
Verbreiterungen 88-162 255/35R20 A01 K6v
Audi Q3, -/Sportback 110-180 235/40R20 K1a K1b K2b A01 A12 A14
(II) 110-180 235/45R20 K1a K1b K2b A18 A57 AT1
F3 110-180 245/40R20 K1c K2b MpH S04
e1*2007/46*1900*.. 110-180 255/40R20 K1c K2b
Audi Q3, -/Sportback 110-180 235/40R20 A12 A14 A18
(II) 110-180 235/45R20 A57 AT1 MpH
F3 110-180 245/40R20 RQ3 S04
e1*2007/46*1900*.. 110-180 255/40R20
- mit Radhaus-
Verbreiterungen
Audi Q4 e-tron - 70, 77 235/50R20 A12 K1c R02 R70 150 A01 A14 A18
/Sportback 70, 77 245/45R20 A12 K1a R02 150 A57 AT1 B54
FZ 70, 77 255/45R20 A12 K1c R02 150 V20 S01
e1*2018/858*00006*.. 70, 77 255/45R20 A91 R03 150
- max. Leistung: 125- 70, 77 275/40R20 A12 K2a K2b R03 150
220 kW
- Elektro
Audi TT (II) 118-200 245/30R20 K1c K2b K41 K44 K46 K56 A01 A12 A14
8J 118-200 255/30R20 K1c K2c K41 K43 K44 K46 K56 A18 A57 AT1
e1*2001/116* Cbo Cpe S01
0369*00-16;
0374*00-01;
0375*00
Audi TT (III) 132-169 245/30R20 K1c K2b K5d K6h K6i K8c A01 A12 A14
8J 132-169 255/30R20 K1c K2c K5d K6h K6i K8o A18 A57 AT1
e1*2001/116* Cbo Cpe S01
0369*17-..
ab MJ 2015 (8S)
incl. Facelift 2018
MG EHS (RX6) PHEV 119 225/40R20 A12 A14 A18
AS23P-L 119 235/40R20 A58 AT1 S05
e5*2018/858*00003*.. 119 245/35R20 A01 K1a K3i K5w
- Plug-in Hybrid 119 255/35R20 A01 K1a K2b K3i K5x K6w K7a
MG HS 119 225/40R20 A12 A14 A18
AS23 119 235/40R20 A58 AT1 S05
e4*2018/858*00111*.. 119 245/35R20 A01 K1a K3i K5w
119 255/35R20 A01 K1a K2b K3i K5x K6w K7a
MG ZS EV 68-75 245/30R20 K2b K3i K4i K5w K6d K6x T90 A01 A12 A14
ZS1, SZS1 A18 A58 AT1
e4*2007/46*1417*..; Flh S05
e4*2007/46*1435*..
- Elektro
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49244 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55023313 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0 Jx20 H2 Typ OXIGIN 18-9020
Hersteller AD Vimotion GmbH
Seite 4 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
MG4 Electric 54, 68 245/30R20 K1c K2a K2b K5k K6g T90 A01 A12 A14
SEH3 A18 A58 AT1
e4*2018/858*00093*.. Flh X88 S05
- Elektro
MG4 Electric 68 235/35R20 K1a K1b K2b T92 A01 A12 A14
SEH3 68 245/30R20 K1c K2a K2b T90 A18 A58 AT1
e4*2018/858*00093*.. 68 255/30R20 K1c K2a K2b K4i K5b K5k K6g K6t Flh Z18 S05
- Elektro T92
- 18 Zoll-Serie 68 265/30R20 K1c K2c K4i K5b K5i K5l K6h K6j K6t
T94
MG4 Electric XPower 152 235/35R20 K1a K1b K2b T92 A01 A12 A14
SEH3 152 255/30R20 K1c K2a K2b K4i K5b K5k K6g K6t A18 A56 AT1
e4*2018/858*00093*.. T92 Flh S05
- Elektro 152 265/30R20 K1c K2c K4i K5b K5i K5l K6h K6j K6t
T94
Seat Ateca 85, 110 225/35R20 K1c K2b R37 T90 A01 A12 A14
5FP 85, 110 225/35R20 K1c K2b M+S T90 A18 A58 AT1
e9*2007/46*6394*.. 85, 110 235/35R20 K1c K2b K6v K8c F23 KMV
- incl. ab Modell 2021 85, 110 245/30R20 K1c K2b K6v K8c T90 NoP
- Frontantrieb 85, 110 245/35R20 K1c K2b K6v K8c S02
- mit Radhaus-
Verbreiterungen
Seat Ateca 4drive 110, 140 225/35R20 K1c K2b T90 A01 A12 A14
5FP 110, 140 235/35R20 K1c K2b A18 A56 AT1
e9*2007/46*6394*.. 110, 140 245/35R20 K1c K2b K6v K8c F24 KMV
- incl. ab Modell 2021 NoP S02
- mit Radhaus-
Verbreiterungen
Seat Cupra Ateca 221 225/35R20 K1c K2b R37 T90 A01 A12 A14
5FP 221 225/35R20 K1c K2b M+S T90 A18 A56 AT1
e9*2007/46*6394*11-.. 221 235/35R20 K1c K2b M+S T88 T92 BW7 F24 S02
221 235/35R20 K1c K2b R37 T88 T92
221 245/35R20 K1c K2b K6v K8c
Seat Cupra Ateca 110 225/35R20 K1c K2b M+S T90 A01 A12 A14
1,5TSI 110 235/35R20 K1c K2b K6v K8c A18 A58 AT1
5FP 110 245/30R20 K1c K2b K6v K8c T90 F23 KMV
e9*2007/46*6394*40-.. 110 245/35R20 K1c K2b K6v K8c NoP
- Frontantrieb S02
Seat Cupra Ateca 140 225/35R20 K1c K2b M+S T90 A01 A12 A14
2,0TSI 140 235/35R20 K1c K2b M+S T88 T92 A18 A56 AT1
5FP 140 245/35R20 K1c K2b K6v K8c F24 NoP S02
e9*2007/46*6394*40-..
Seat Cupra Formentor 180,228 225/35R20 K1a K1b M+S R37 T90 A01 A12 A14
KM 180,228 225/40R20 K1a K1b M+S R37 A18 A57 AT1
e9*2007/46*4008*.. 180,228 235/35R20 K1a K1b K6w M+S R37 BW7 KMV
180,228 245/35R20 K1c K2b K6w NoP
180,228 255/35R20 K1c K2c K3s K5v K6y K8e S02
180,228 265/30R20 K1c K2c K3s K5x K6y K8i
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49244 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55023313 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0 Jx20 H2 Typ OXIGIN 18-9020
Hersteller AD Vimotion GmbH

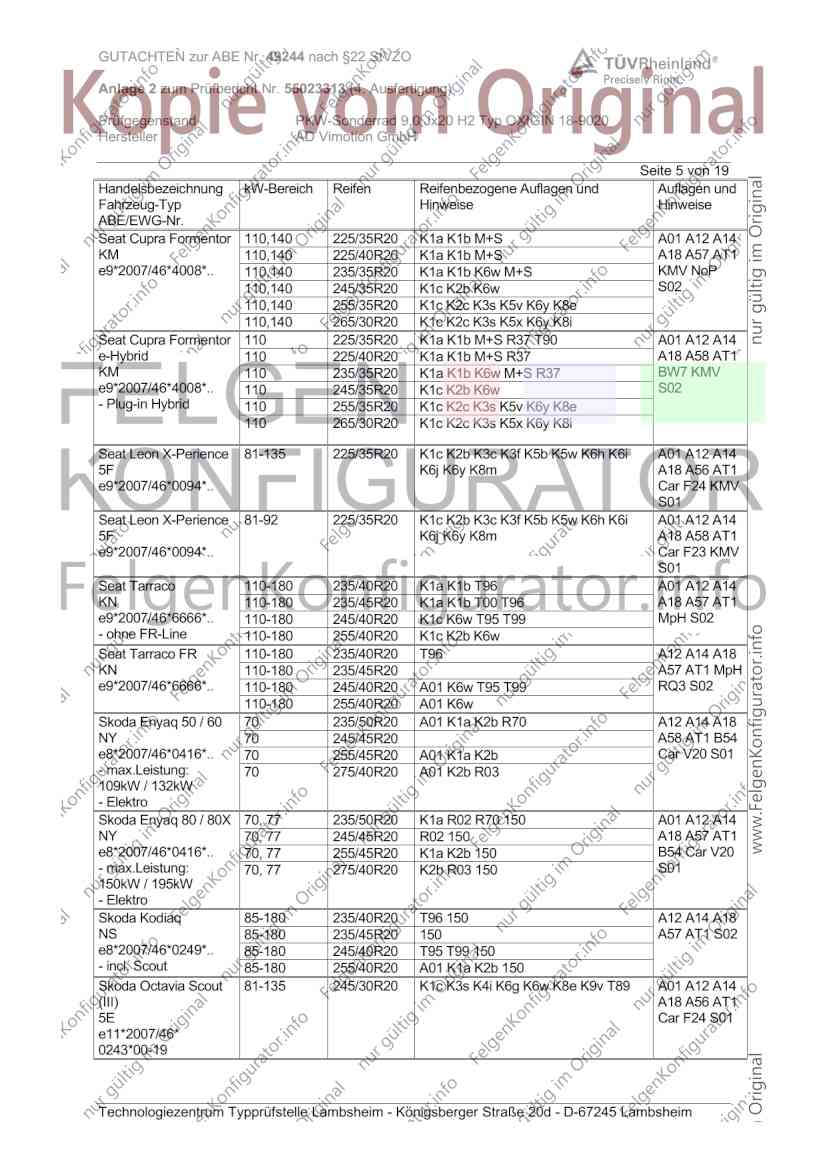

Seite 5 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Cupra Formentor 110,140 225/35R20 K1a K1b M+S A01 A12 A14
KM 110,140 225/40R20 K1a K1b M+S A18 A57 AT1
e9*2007/46*4008*.. 110,140 235/35R20 K1a K1b K6w M+S KMV NoP
110,140 245/35R20 K1c K2b K6w S02
110,140 255/35R20 K1c K2c K3s K5v K6y K8e
110,140 265/30R20 K1c K2c K3s K5x K6y K8i
Seat Cupra Formentor 110 225/35R20 K1a K1b M+S R37 T90 A01 A12 A14
e-Hybrid 110 225/40R20 K1a K1b M+S R37 A18 A58 AT1
KM 110 235/35R20 K1a K1b K6w M+S R37 BW7 KMV
e9*2007/46*4008*.. 110 245/35R20 K1c K2b K6w S02
- Plug-in Hybrid 110 255/35R20 K1c K2c K3s K5v K6y K8e
110 265/30R20 K1c K2c K3s K5x K6y K8i
Seat Leon X-Perience 81-135 225/35R20 K1c K2b K3c K3f K5b K5w K6h K6i A01 A12 A14
5F K6j K6y K8m A18 A56 AT1
e9*2007/46*0094*.. Car F24 KMV
S01
Seat Leon X-Perience 81-92 225/35R20 K1c K2b K3c K3f K5b K5w K6h K6i A01 A12 A14
5F K6j K6y K8m A18 A58 AT1
e9*2007/46*0094*.. Car F23 KMV
S01
Seat Tarraco 110-180 235/40R20 K1a K1b T96 A01 A12 A14
KN 110-180 235/45R20 K1a K1b T00 T96 A18 A57 AT1
e9*2007/46*6666*.. 110-180 245/40R20 K1c K6w T95 T99 MpH S02
- ohne FR-Line 110-180 255/40R20 K1c K2b K6w
Seat Tarraco FR 110-180 235/40R20 T96 A12 A14 A18
KN 110-180 235/45R20 A57 AT1 MpH
e9*2007/46*6666*.. 110-180 245/40R20 A01 K6w T95 T99 RQ3 S02
110-180 255/40R20 A01 K6w
Skoda Enyaq 50 / 60 70 235/50R20 A01 K1a K2b R70 A12 A14 A18
NY 70 245/45R20 A58 AT1 B54
e8*2007/46*0416*.. 70 255/45R20 A01 K1a K2b Car V20 S01
- max.Leistung: 70 275/40R20 A01 K2b R03
109kW / 132kW
- Elektro
Skoda Enyaq 80 / 80X 70, 77 235/50R20 K1a R02 R70 150 A01 A12 A14
NY 70, 77 245/45R20 R02 150 A18 A57 AT1
e8*2007/46*0416*.. 70, 77 255/45R20 K1a K2b 150 B54 Car V20
- max.Leistung: 70, 77 275/40R20 K2b R03 150 S01
150kW / 195kW
- Elektro
Skoda Kodiaq 85-180 235/40R20 T96 150 A12 A14 A18
NS 85-180 235/45R20 150 A57 AT1 S02
e8*2007/46*0249*.. 85-180 245/40R20 T95 T99 150
- incl. Scout 85-180 255/40R20 A01 K1a K2b 150
Skoda Octavia Scout 81-135 245/30R20 K1c K3s K4i K6g K6w K8e K9v T89 A01 A12 A14
(III) A18 A56 AT1
5E Car F24 S01
e11*2007/46*
0243*00-19
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49244 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55023313 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0 Jx20 H2 Typ OXIGIN 18-9020
Hersteller AD Vimotion GmbH

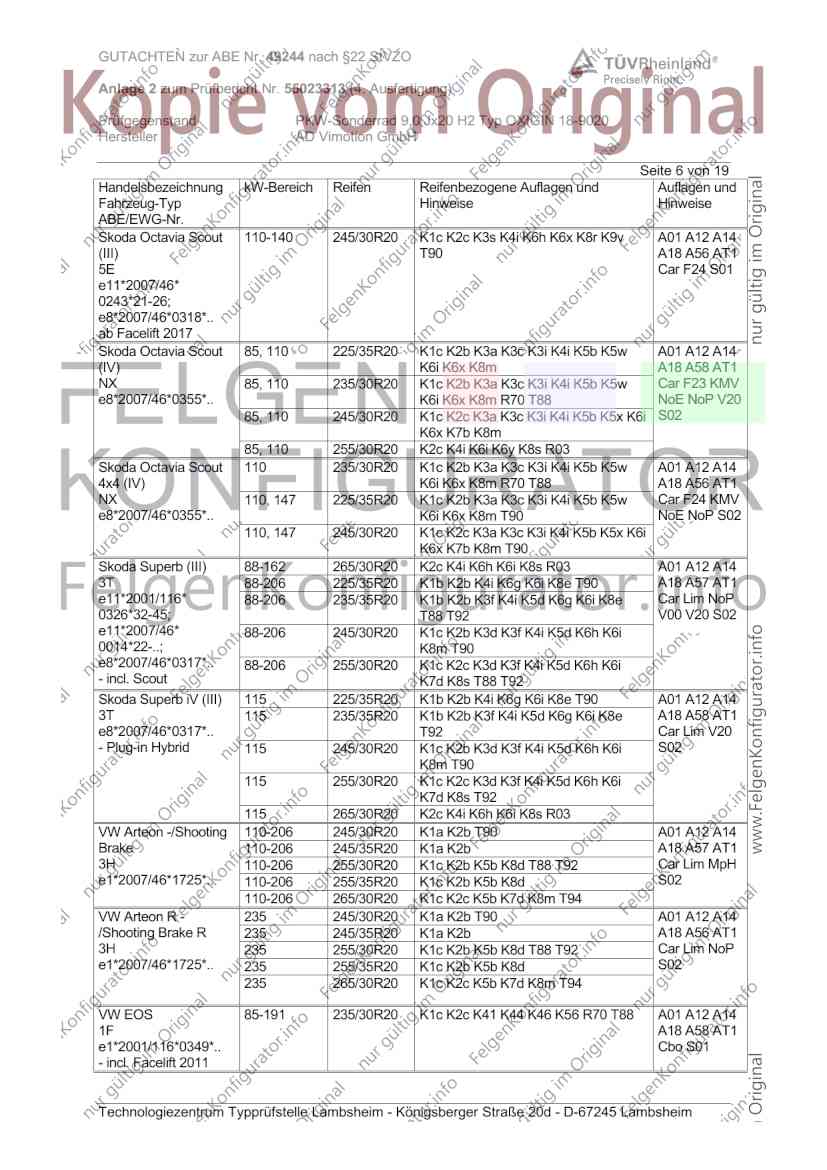

Seite 6 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia Scout 110-140 245/30R20 K1c K2c K3s K4i K6h K6x K8r K9v A01 A12 A14
(III) T90 A18 A56 AT1
5E Car F24 S01
e11*2007/46*
0243*21-26;
e8*2007/46*0318*..
ab Facelift 2017
Skoda Octavia Scout 85, 110 225/35R20 K1c K2b K3a K3c K3i K4i K5b K5w A01 A12 A14
(IV) K6i K6x K8m A18 A58 AT1
NX 85, 110 235/30R20 K1c K2b K3a K3c K3i K4i K5b K5w Car F23 KMV
e8*2007/46*0355*.. K6i K6x K8m R70 T88 NoE NoP V20
85, 110 245/30R20 K1c K2c K3a K3c K3i K4i K5b K5x K6i S02
K6x K7b K8m
85, 110 255/30R20 K2c K4i K6i K6y K8s R03
Skoda Octavia Scout 110 235/30R20 K1c K2b K3a K3c K3i K4i K5b K5w A01 A12 A14
4x4 (IV) K6i K6x K8m R70 T88 A18 A56 AT1
NX 110, 147 225/35R20 K1c K2b K3a K3c K3i K4i K5b K5w Car F24 KMV
e8*2007/46*0355*.. K6i K6x K8m T90 NoE NoP S02
110, 147 245/30R20 K1c K2c K3a K3c K3i K4i K5b K5x K6i
K6x K7b K8m T90
Skoda Superb (III) 88-162 265/30R20 K2c K4i K6h K6i K8s R03 A01 A12 A14
3T 88-206 225/35R20 K1b K2b K4i K6g K6i K8e T90 A18 A57 AT1
e11*2001/116* 88-206 235/35R20 K1b K2b K3f K4i K5d K6g K6i K8e Car Lim NoP
0326*32-45; T88 T92 V00 V20 S02
e11*2007/46* 88-206 245/30R20 K1c K2b K3d K3f K4i K5d K6h K6i
0014*22-..; K8m T90
e8*2007/46*0317*.. 88-206 255/30R20 K1c K2c K3d K3f K4i K5d K6h K6i
- incl. Scout K7d K8s T88 T92
Skoda Superb iV (III) 115 225/35R20 K1b K2b K4i K6g K6i K8e T90 A01 A12 A14
3T 115 235/35R20 K1b K2b K3f K4i K5d K6g K6i K8e A18 A58 AT1
e8*2007/46*0317*.. T92 Car Lim V20
- Plug-in Hybrid 115 245/30R20 K1c K2b K3d K3f K4i K5d K6h K6i S02
K8m T90
115 255/30R20 K1c K2c K3d K3f K4i K5d K6h K6i
K7d K8s T92
115 265/30R20 K2c K4i K6h K6i K8s R03
VW Arteon -/Shooting 110-206 245/30R20 K1a K2b T90 A01 A12 A14
Brake 110-206 245/35R20 K1a K2b A18 A57 AT1
3H 110-206 255/30R20 K1c K2b K5b K8d T88 T92 Car Lim MpH
e1*2007/46*1725*.. 110-206 255/35R20 K1c K2b K5b K8d S02
110-206 265/30R20 K1c K2c K5b K7d K8m T94
VW Arteon R - 235 245/30R20 K1a K2b T90 A01 A12 A14
/Shooting Brake R 235 245/35R20 K1a K2b A18 A56 AT1
3H 235 255/30R20 K1c K2b K5b K8d T88 T92 Car Lim NoP
e1*2007/46*1725*.. 235 255/35R20 K1c K2b K5b K8d S02
235 265/30R20 K1c K2c K5b K7d K8m T94
VW EOS 85-191 235/30R20 K1c K2c K41 K44 K46 K56 R70 T88 A01 A12 A14
1F A18 A58 AT1
e1*2001/116*0349*.. Cbo S01
- incl. Facelift 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49244 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55023313 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0 Jx20 H2 Typ OXIGIN 18-9020
Hersteller AD Vimotion GmbH

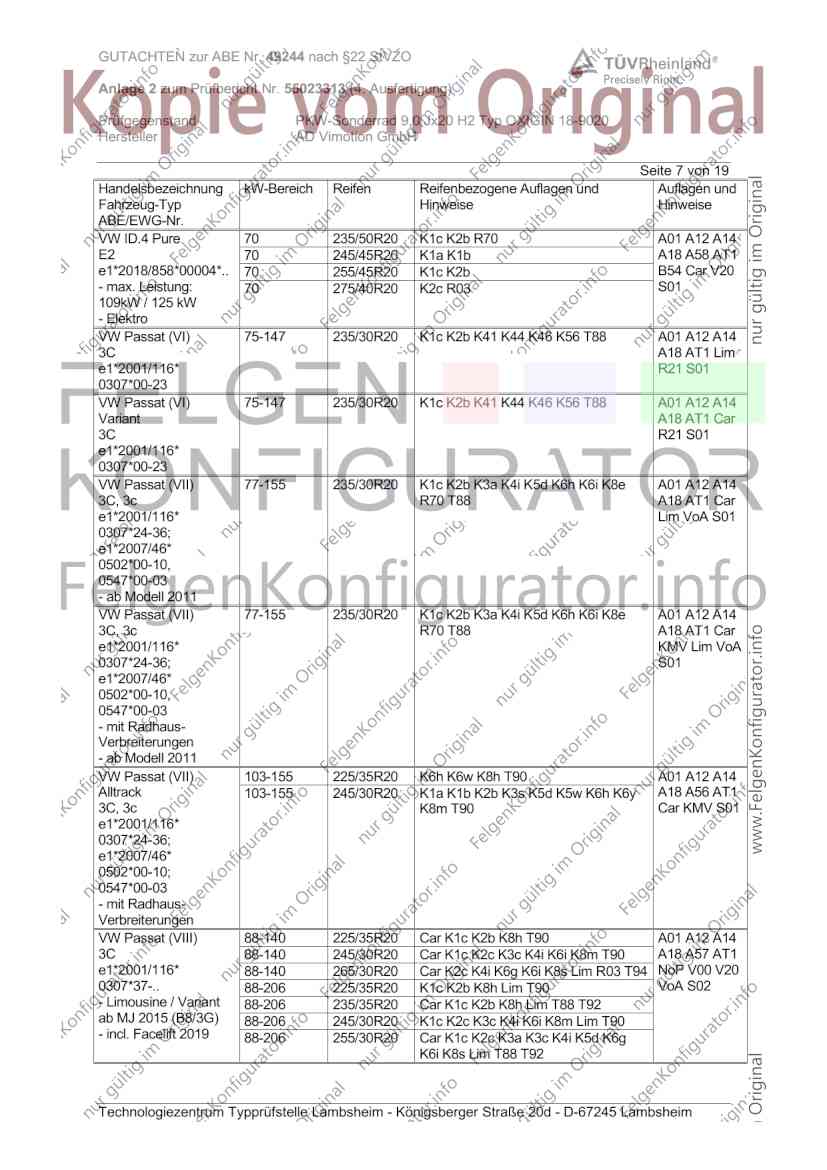

Seite 7 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW ID.4 Pure 70 235/50R20 K1c K2b R70 A01 A12 A14
E2 70 245/45R20 K1a K1b A18 A58 AT1
e1*2018/858*00004*.. 70 255/45R20 K1c K2b B54 Car V20
- max. Leistung: 70 275/40R20 K2c R03 S01
109kW / 125 kW
- Elektro
VW Passat (VI) 75-147 235/30R20 K1c K2b K41 K44 K46 K56 T88 A01 A12 A14
3C A18 AT1 Lim
e1*2001/116* R21 S01
0307*00-23
VW Passat (VI) 75-147 235/30R20 K1c K2b K41 K44 K46 K56 T88 A01 A12 A14
Variant A18 AT1 Car
3C R21 S01
e1*2001/116*
0307*00-23
VW Passat (VII) 77-155 235/30R20 K1c K2b K3a K4i K5d K6h K6i K8e A01 A12 A14
3C, 3c R70 T88 A18 AT1 Car
e1*2001/116* Lim VoA S01
0307*24-36;
e1*2007/46*
0502*00-10,
0547*00-03
- ab Modell 2011
VW Passat (VII) 77-155 235/30R20 K1c K2b K3a K4i K5d K6h K6i K8e A01 A12 A14
3C, 3c R70 T88 A18 AT1 Car
e1*2001/116* KMV Lim VoA
0307*24-36; S01
e1*2007/46*
0502*00-10,
0547*00-03
- mit Radhaus-
Verbreiterungen
- ab Modell 2011
VW Passat (VII) 103-155 225/35R20 K6h K6w K8h T90 A01 A12 A14
Alltrack 103-155 245/30R20 K1a K1b K2b K3s K5d K5w K6h K6y A18 A56 AT1
3C, 3c K8m T90 Car KMV S01
e1*2001/116*
0307*24-36;
e1*2007/46*
0502*00-10;
0547*00-03
- mit Radhaus-
Verbreiterungen
VW Passat (VIII) 88-140 225/35R20 Car K1c K2b K8h T90 A01 A12 A14
3C 88-140 245/30R20 Car K1c K2c K3c K4i K6i K8m T90 A18 A57 AT1
e1*2001/116* 88-140 265/30R20 Car K2c K4i K6g K6i K8s Lim R03 T94 NoP V00 V20
0307*37-.. 88-206 225/35R20 K1c K2b K8h Lim T90 VoA S02
- Limousine / Variant 88-206 235/35R20 Car K1c K2b K8h Lim T88 T92
ab MJ 2015 (B8/3G) 88-206 245/30R20 K1c K2c K3c K4i K6i K8m Lim T90
- incl. Facelift 2019 88-206 255/30R20 Car K1c K2c K3a K3c K4i K5d K6g
K6i K8s Lim T88 T92
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49244 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55023313 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0 Jx20 H2 Typ OXIGIN 18-9020
Hersteller AD Vimotion GmbH

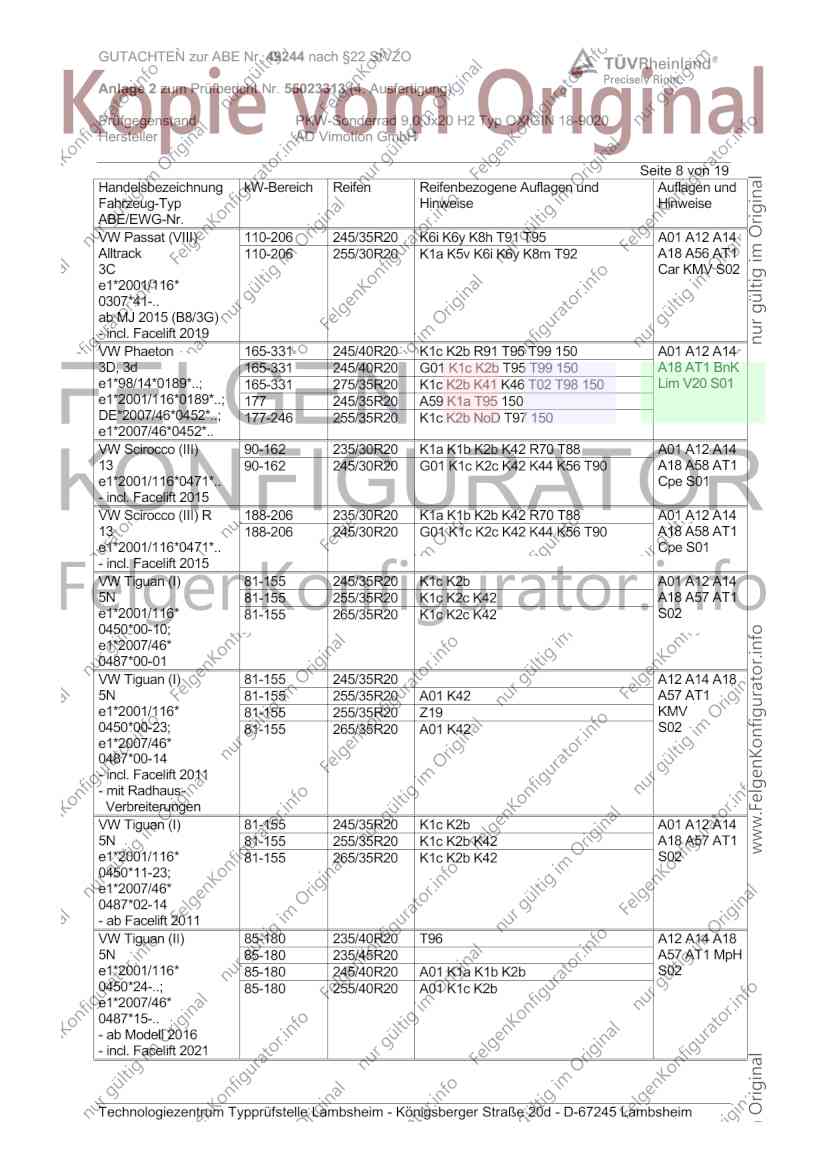

Seite 8 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat (VIII) 110-206 245/35R20 K6i K6y K8h T91 T95 A01 A12 A14
Alltrack 110-206 255/30R20 K1a K5v K6i K6y K8m T92 A18 A56 AT1
3C Car KMV S02
e1*2001/116*
0307*41-..
ab MJ 2015 (B8/3G)
- incl. Facelift 2019
VW Phaeton 165-331 245/40R20 K1c K2b R91 T95 T99 150 A01 A12 A14
3D, 3d 165-331 245/40R20 G01 K1c K2b T95 T99 150 A18 AT1 BnK
e1*98/14*0189*..; 165-331 275/35R20 K1c K2b K41 K46 T02 T98 150 Lim V20 S01
e1*2001/116*0189*..; 177 245/35R20 A59 K1a T95 150
DE*2007/46*0452*..; 177-246 255/35R20 K1c K2b NoD T97 150
e1*2007/46*0452*..
VW Scirocco (III) 90-162 235/30R20 K1a K1b K2b K42 R70 T88 A01 A12 A14
13 90-162 245/30R20 G01 K1c K2c K42 K44 K56 T90 A18 A58 AT1
e1*2001/116*0471*.. Cpe S01
- incl. Facelift 2015
VW Scirocco (III) R 188-206 235/30R20 K1a K1b K2b K42 R70 T88 A01 A12 A14
13 188-206 245/30R20 G01 K1c K2c K42 K44 K56 T90 A18 A58 AT1
e1*2001/116*0471*.. Cpe S01
- incl. Facelift 2015
VW Tiguan (I) 81-155 245/35R20 K1c K2b A01 A12 A14
5N 81-155 255/35R20 K1c K2c K42 A18 A57 AT1
e1*2001/116* 81-155 265/35R20 K1c K2c K42 S02
0450*00-10;
e1*2007/46*
0487*00-01
VW Tiguan (I) 81-155 245/35R20 A12 A14 A18
5N 81-155 255/35R20 A01 K42 A57 AT1
e1*2001/116* 81-155 255/35R20 Z19 KMV
0450*00-23; 81-155 265/35R20 A01 K42 S02
e1*2007/46*
0487*00-14
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan (I) 81-155 245/35R20 K1c K2b A01 A12 A14
5N 81-155 255/35R20 K1c K2b K42 A18 A57 AT1
e1*2001/116* 81-155 265/35R20 K1c K2b K42 S02
0450*11-23;
e1*2007/46*
0487*02-14
- ab Facelift 2011
VW Tiguan (II) 85-180 235/40R20 T96 A12 A14 A18
5N 85-180 235/45R20 A57 AT1 MpH
e1*2001/116* 85-180 245/40R20 A01 K1a K1b K2b S02
0450*24-..; 85-180 255/40R20 A01 K1c K2b
e1*2007/46*
0487*15-..
- ab Modell 2016
- incl. Facelift 2021
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49244 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55023313 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0 Jx20 H2 Typ OXIGIN 18-9020
Hersteller AD Vimotion GmbH
Seite 9 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.

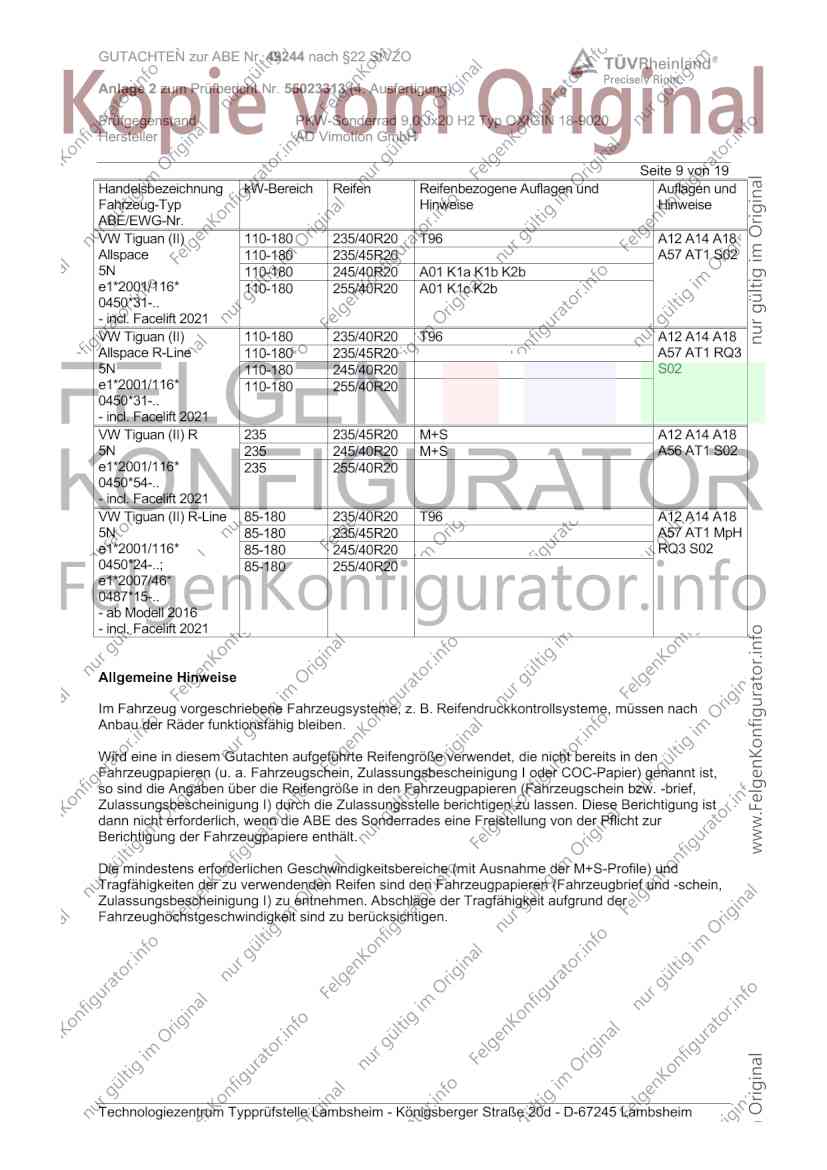

VW Tiguan (II) 110-180 235/40R20 T96 A12 A14 A18
Allspace 110-180 235/45R20 A57 AT1 S02
5N 110-180 245/40R20 A01 K1a K1b K2b
e1*2001/116* 110-180 255/40R20 A01 K1c K2b
0450*31-..
- incl. Facelift 2021
VW Tiguan (II) 110-180 235/40R20 T96 A12 A14 A18
Allspace R-Line 110-180 235/45R20 A57 AT1 RQ3
5N 110-180 245/40R20 S02
e1*2001/116* 110-180 255/40R20
0450*31-..
- incl. Facelift 2021
VW Tiguan (II) R 235 235/45R20 M+S A12 A14 A18
5N 235 245/40R20 M+S A56 AT1 S02
e1*2001/116* 235 255/40R20
0450*54-..
- incl. Facelift 2021
VW Tiguan (II) R-Line 85-180 235/40R20 T96 A12 A14 A18
5N 85-180 235/45R20 A57 AT1 MpH
e1*2001/116* 85-180 245/40R20 RQ3 S02
0450*24-..; 85-180 255/40R20
e1*2007/46*
0487*15-..
- ab Modell 2016
- incl. Facelift 2021
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49244 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55023313 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0 Jx20 H2 Typ OXIGIN 18-9020
Hersteller AD Vimotion GmbH

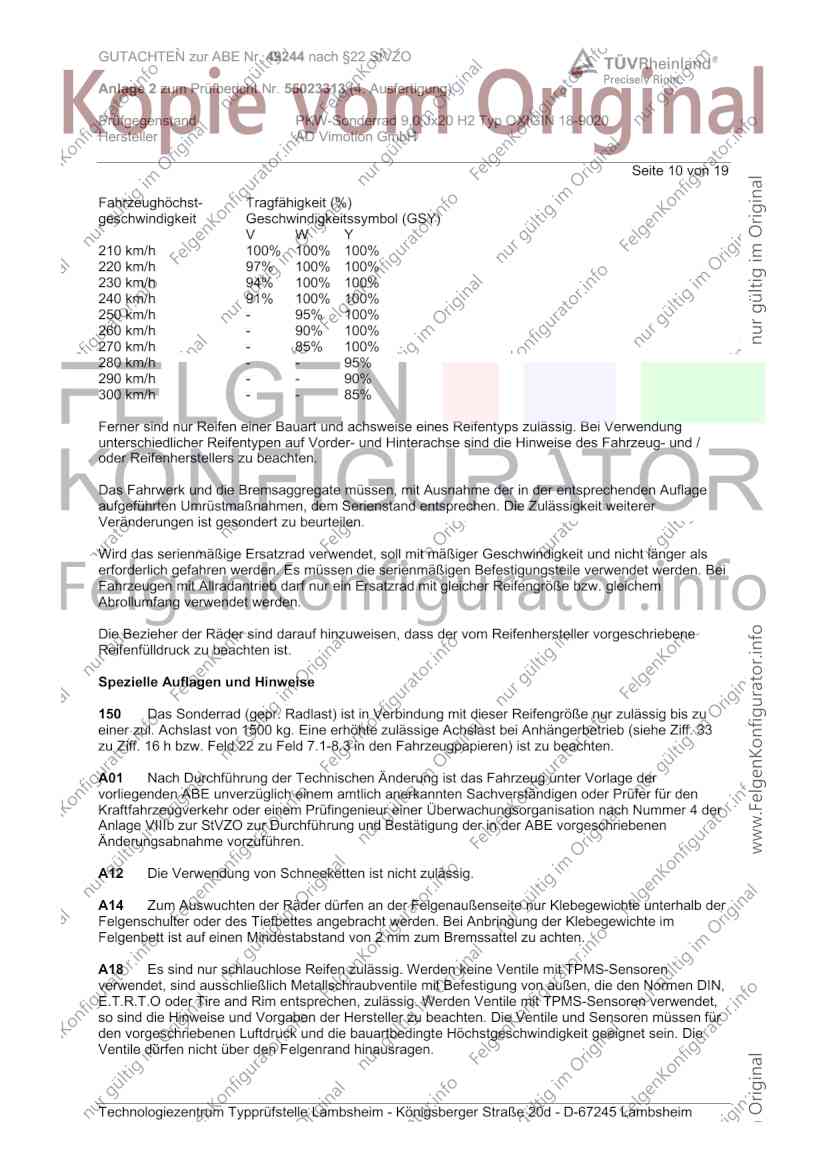

Seite 10 von 19
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
150 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1500 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49244 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55023313 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0 Jx20 H2 Typ OXIGIN 18-9020
Hersteller AD Vimotion GmbH

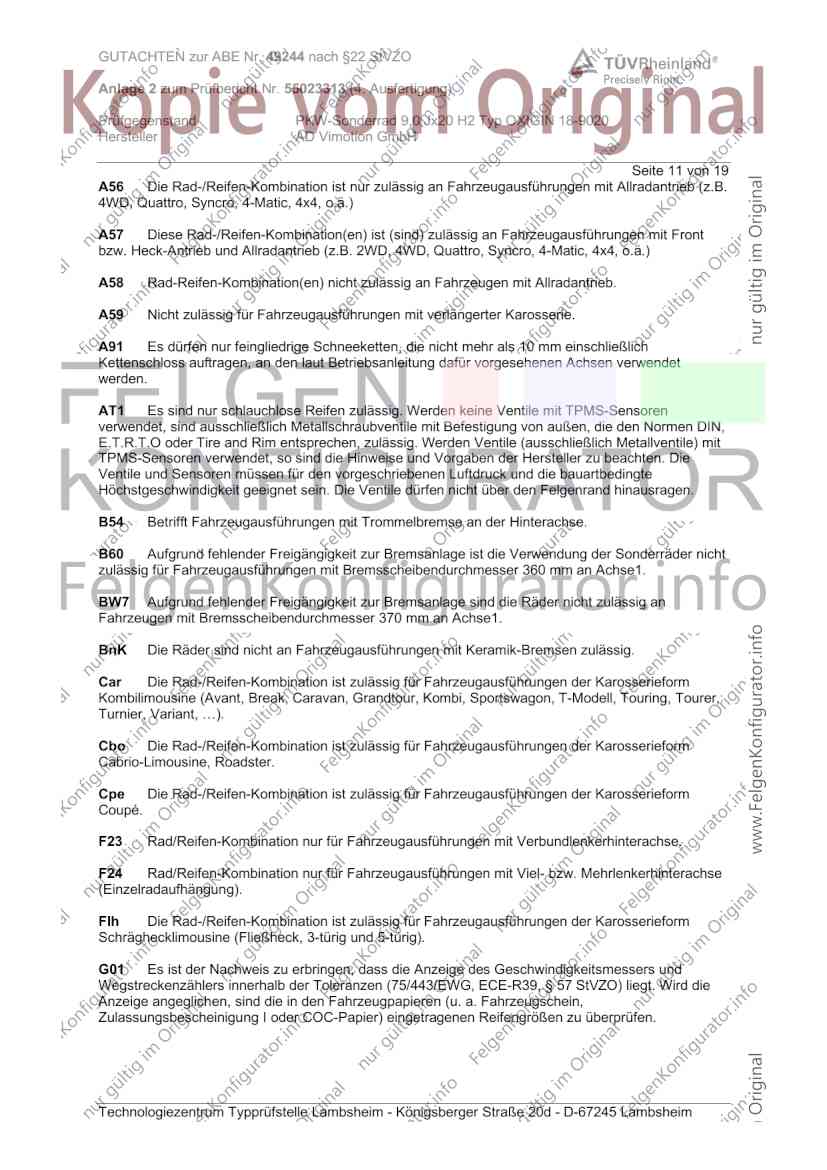

Seite 11 von 19
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
AT1 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile (ausschließlich Metallventile) mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die bauartbedingte
Höchstgeschwindigkeit geeignet sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
B54 Betrifft Fahrzeugausführungen mit Trommelbremse an der Hinterachse.
B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
BnK Die Räder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer,
Turnier, Variant, …).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49244 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55023313 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0 Jx20 H2 Typ OXIGIN 18-9020
Hersteller AD Vimotion GmbH

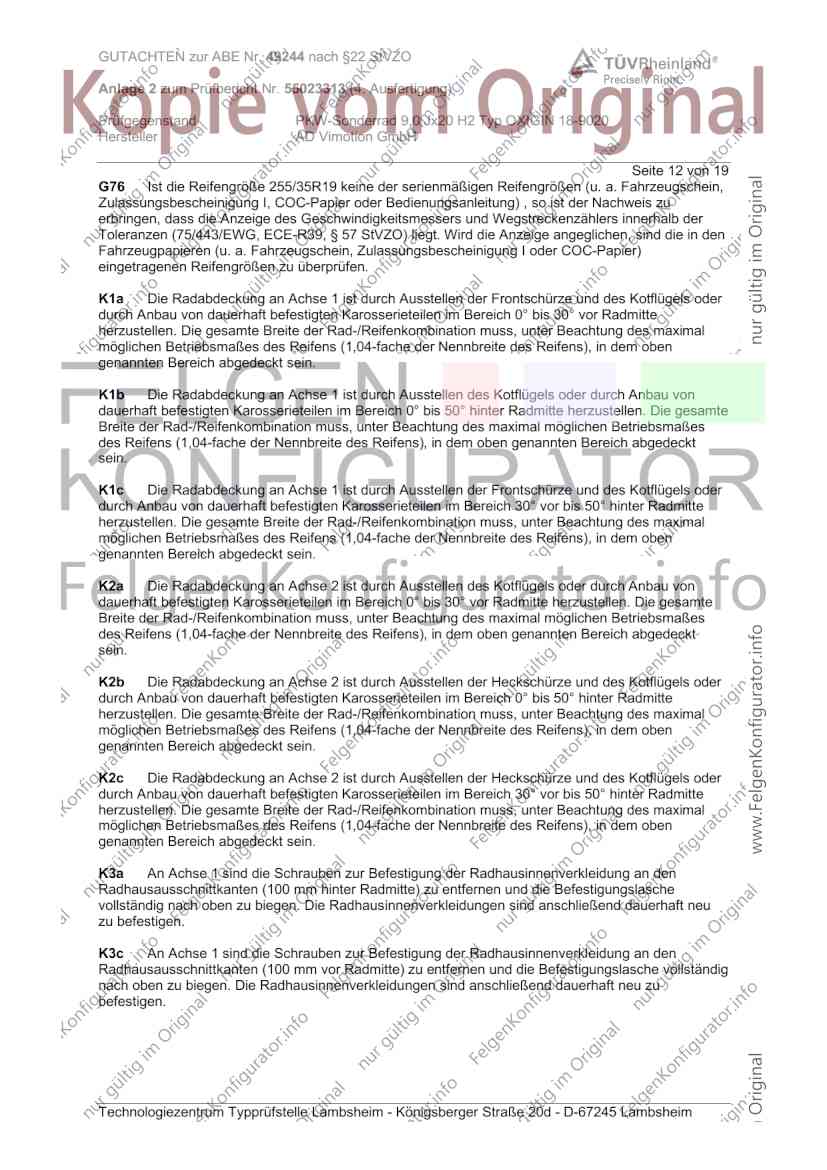

Seite 12 von 19
G76 Ist die Reifengröße 255/35R19 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49244 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55023313 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0 Jx20 H2 Typ OXIGIN 18-9020
Hersteller AD Vimotion GmbH

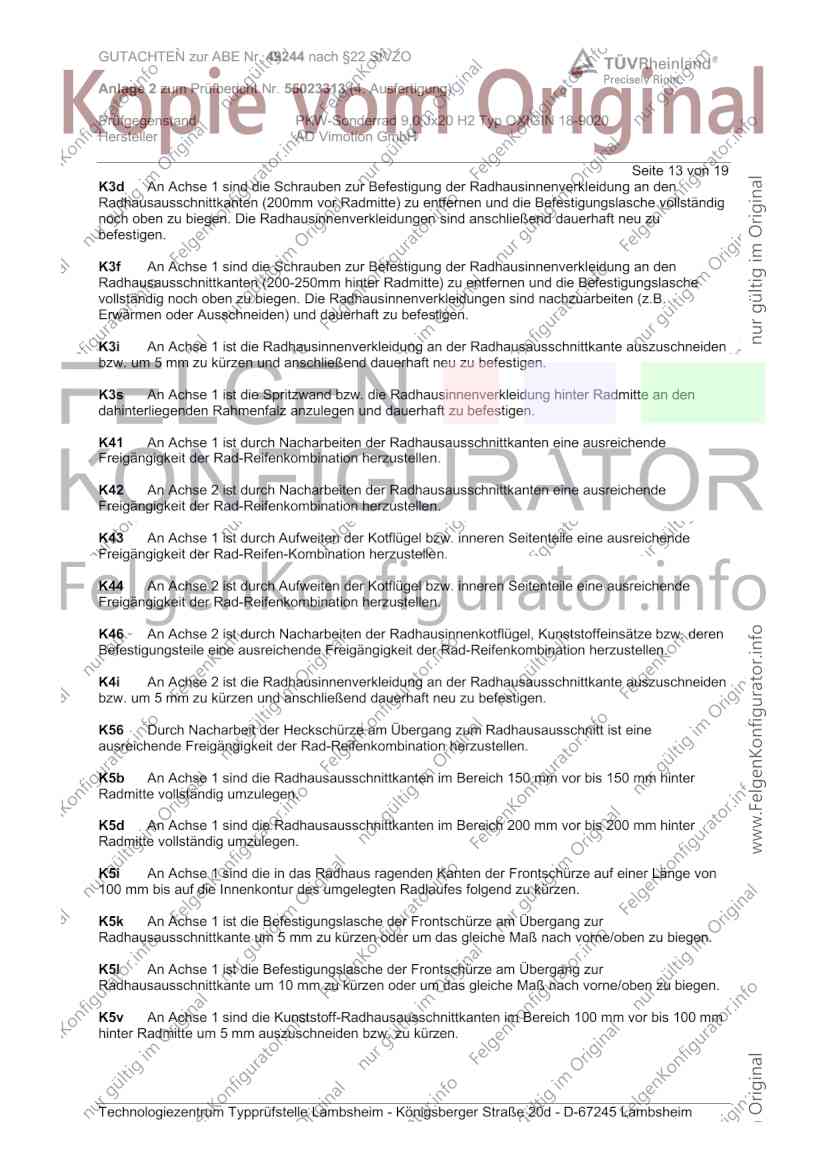

Seite 13 von 19
K3d An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (200mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
noch oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (200-250mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig noch oben zu biegen. Die Radhausinnenverkleidungen sind nachzuarbeiten (z.B.
Erwärmen oder Ausschneiden) und dauerhaft zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5l An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49244 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55023313 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0 Jx20 H2 Typ OXIGIN 18-9020
Hersteller AD Vimotion GmbH

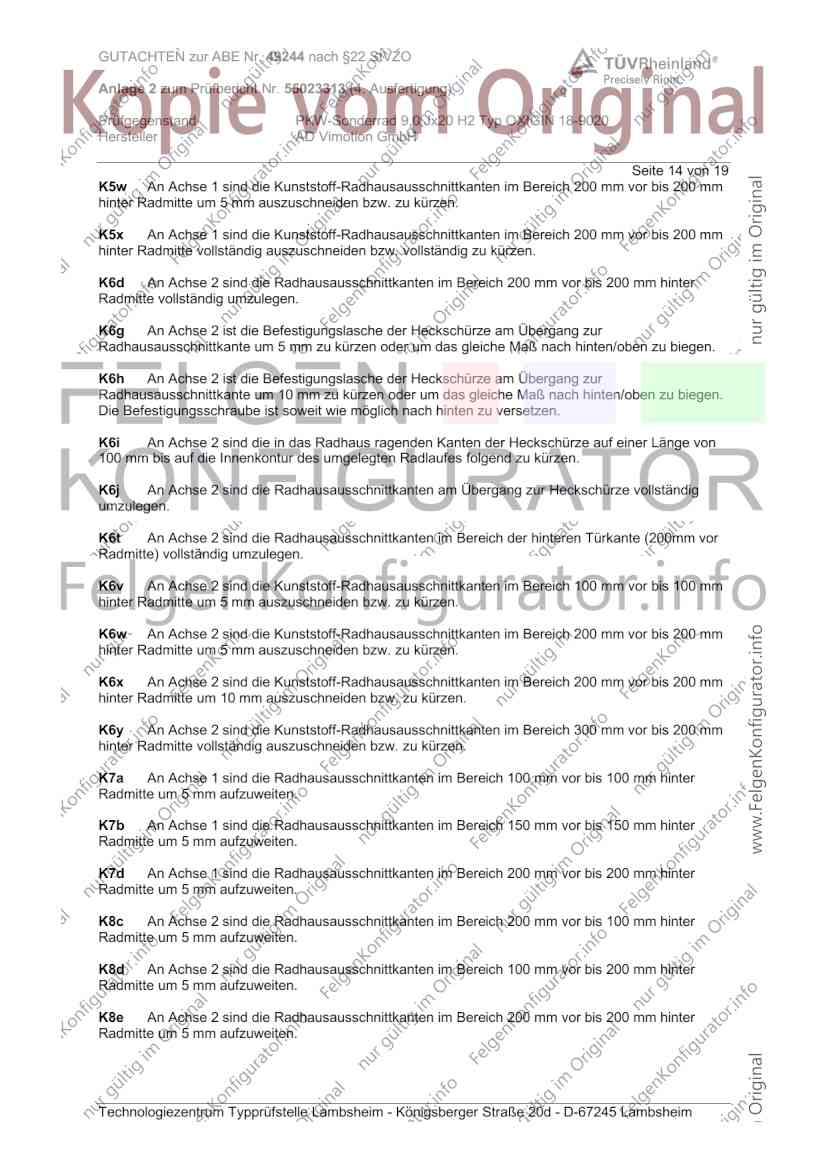

Seite 14 von 19
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6t An Achse 2 sind die Radhausausschnittkanten im Bereich der hinteren Türkante (200mm vor
Radmitte) vollständig umzulegen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K7b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte um 5 mm aufzuweiten.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49244 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55023313 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0 Jx20 H2 Typ OXIGIN 18-9020
Hersteller AD Vimotion GmbH

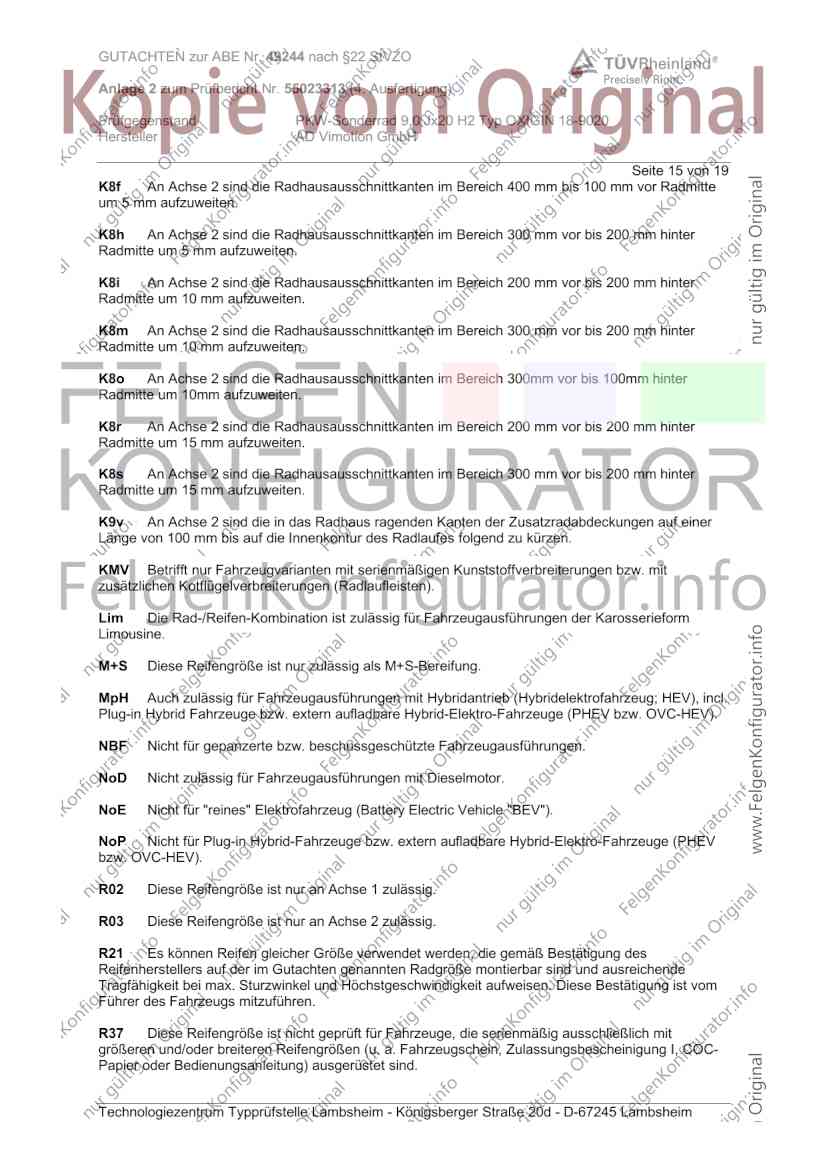

Seite 15 von 19
K8f An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm bis 100 mm vor Radmitte
um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8o An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 100mm hinter
Radmitte um 10mm aufzuweiten.
K8r An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl.
Plug-in Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV
bzw. OVC-HEV).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49244 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55023313 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0 Jx20 H2 Typ OXIGIN 18-9020
Hersteller AD Vimotion GmbH
Seite 16 von 19

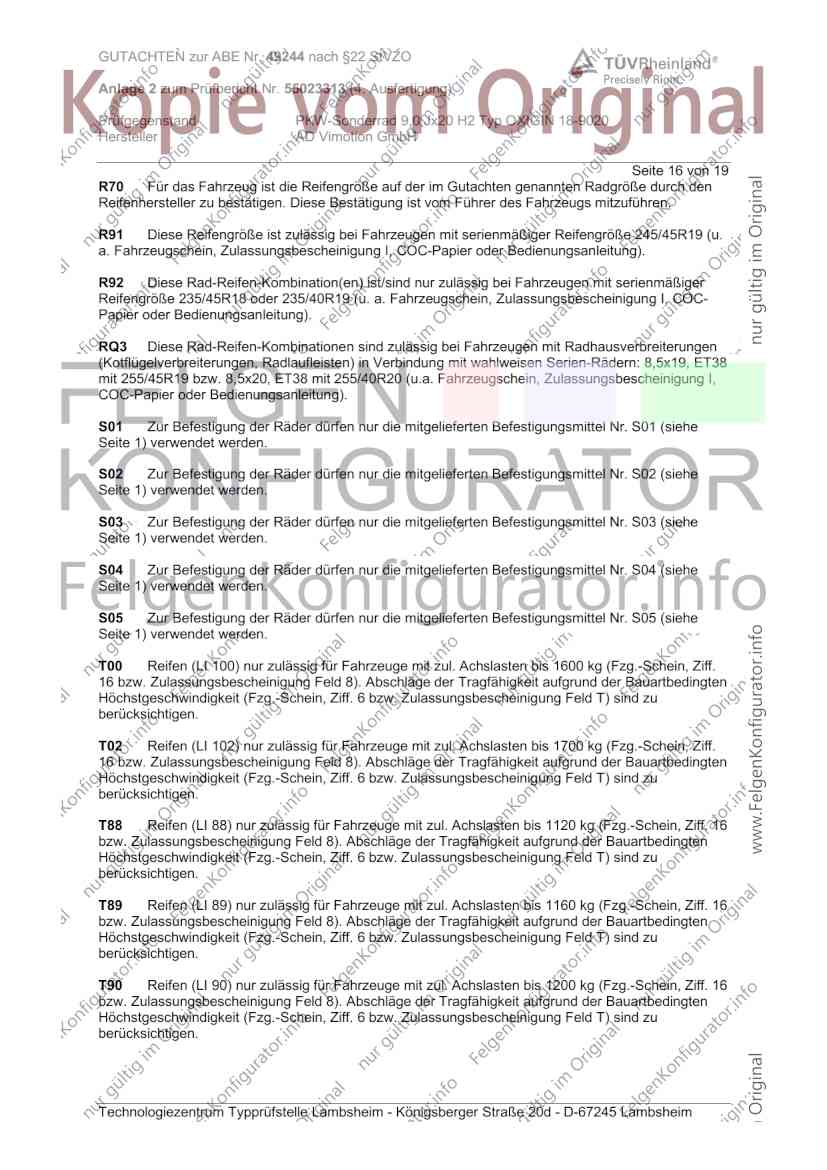

R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
R91 Diese Reifengröße ist zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 245/45R19 (u.
a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R92 Diese Rad-Reifen-Kombination(en) ist/sind nur zulässig bei Fahrzeugen mit serienmäßiger
Reifengröße 235/45R18 oder 235/40R19 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
RQ3 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit wahlweisen Serien-Rädern: 8,5x19, ET38
mit 255/45R19 bzw. 8,5x20, ET38 mit 255/40R20 (u.a. Fahrzeugschein, Zulassungsbescheinigung I,
COC-Papier oder Bedienungsanleitung).
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49244 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55023313 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0 Jx20 H2 Typ OXIGIN 18-9020
Hersteller AD Vimotion GmbH
Seite 17 von 19

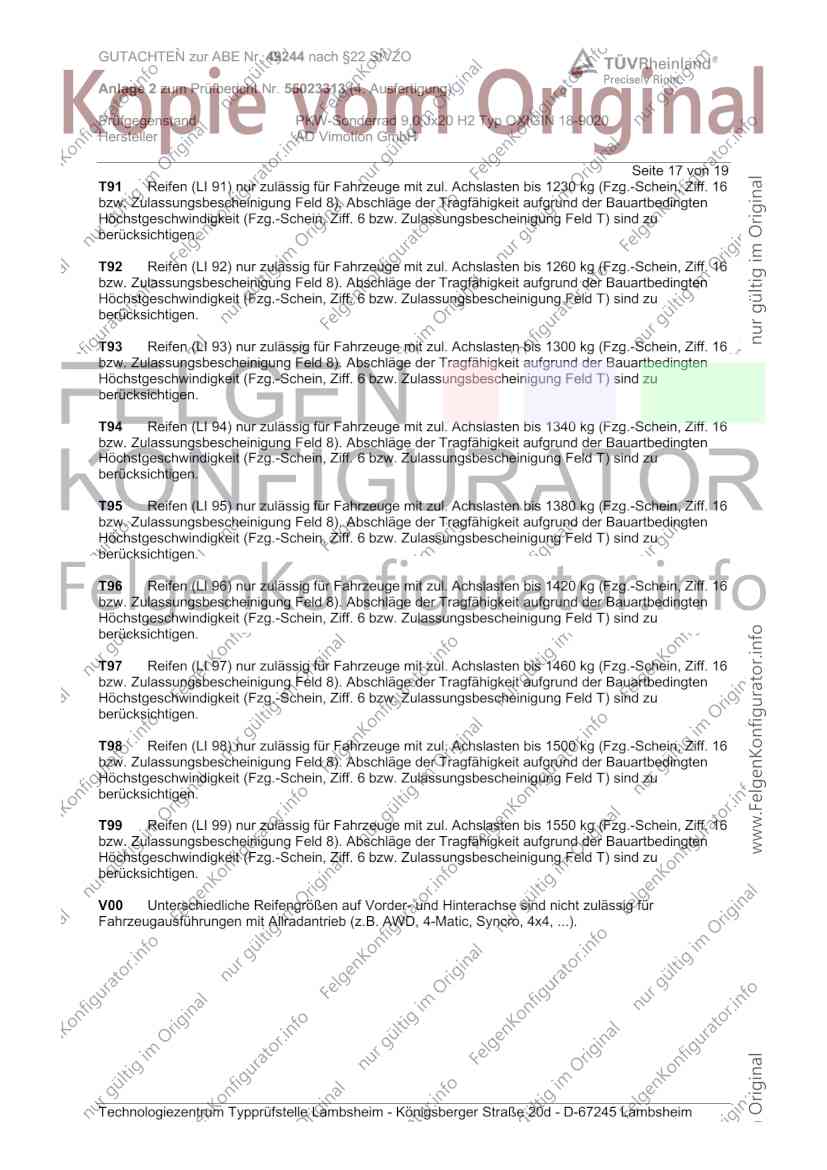

T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4, ...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49244 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55023313 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0 Jx20 H2 Typ OXIGIN 18-9020
Hersteller AD Vimotion GmbH
Seite 18 von 19

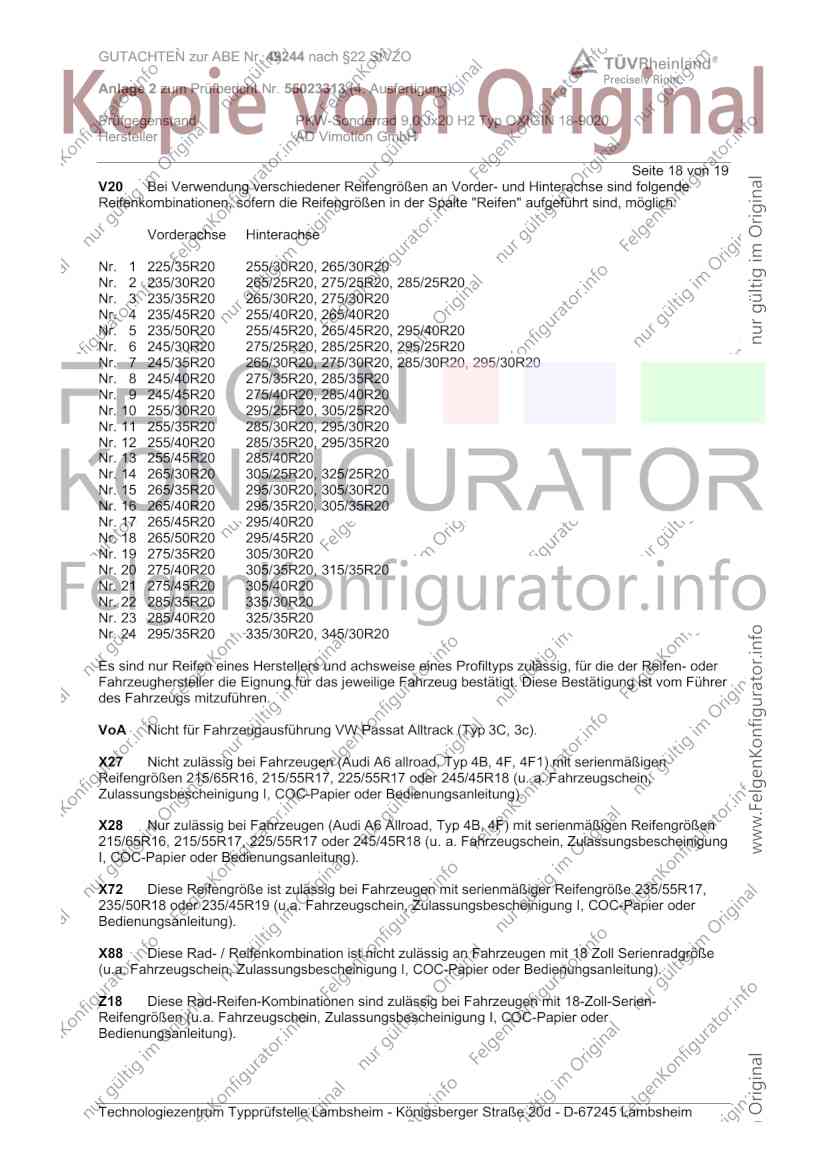

V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 255/30R20, 265/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/35R20 265/30R20, 275/30R20
Nr. 4 235/45R20 255/40R20, 265/40R20
Nr. 5 235/50R20 255/45R20, 265/45R20, 295/40R20
Nr. 6 245/30R20 275/25R20, 285/25R20, 295/25R20
Nr. 7 245/35R20 265/30R20, 275/30R20, 285/30R20, 295/30R20
Nr. 8 245/40R20 275/35R20, 285/35R20
Nr. 9 245/45R20 275/40R20, 285/40R20
Nr. 10 255/30R20 295/25R20, 305/25R20
Nr. 11 255/35R20 285/30R20, 295/30R20
Nr. 12 255/40R20 285/35R20, 295/35R20
Nr. 13 255/45R20 285/40R20
Nr. 14 265/30R20 305/25R20, 325/25R20
Nr. 15 265/35R20 295/30R20, 305/30R20
Nr. 16 265/40R20 295/35R20, 305/35R20
Nr. 17 265/45R20 295/40R20
Nr. 18 265/50R20 295/45R20
Nr. 19 275/35R20 305/30R20
Nr. 20 275/40R20 305/35R20, 315/35R20
Nr. 21 275/45R20 305/40R20
Nr. 22 285/35R20 335/30R20
Nr. 23 285/40R20 325/35R20
Nr. 24 295/35R20 335/30R20, 345/30R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VoA Nicht für Fahrzeugausführung VW Passat Alltrack (Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X28 Nur zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
X72 Diese Reifengröße ist zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 235/55R17,
235/50R18 oder 235/45R19 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X88 Diese Rad- / Reifenkombination ist nicht zulässig an Fahrzeugen mit 18 Zoll Serienradgröße
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z18 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 18-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49244 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55023313 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0 Jx20 H2 Typ OXIGIN 18-9020
Hersteller AD Vimotion GmbH
Seite 19 von 19
Z19 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 19-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 5. Dezember 2023 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 19 und gilt für Sonderräder ab Herstellungsdatum Februar 2013.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 5. Dezember 2023
Wagner 00419987.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
