GUTACHTEN zur ABE Nr. 55020 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55009924 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ C27 809
Hersteller CMS Automotive Trading GmbH
Seite 1 von 22
Auftraggeber CMS Automotive Trading GmbH
SAP Allee 2 / Gewerbepark
68789 St.Leon-Rot
49 02 0112205
Prüfgegenstand PKW-Sonderrad
Modell C27
Typ C27 809
Radgröße 8.0Jx19H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
C27 809 1512/11 CMS / Ø66,45-Ø57,1 5/112/57,1 30,5 950 2400
30 82S
Kennzeichnungen
KBA-Nummer 55020
Herstellerzeichen CMS
Radtyp und Ausführung C27 809 (s.o.)
§22 55020*00
Radgröße 8.0Jx19H2
Einpresstiefe ET.. (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment Schaftlänge Artikel-Nr.
Befestigungsmittel (Nm) (mm)
S01 Schraube M14x1,5 Kugel Ø28mm 120 42 Z85
S02 Schraube M14x1,5 Kugel Ø28mm 120 45 Z100
S03 Schraube M14x1,5 Kugel Ø28mm 140 42 Z85
S04 Schraube M14x1,5 Kugel Ø28mm 140 45 Z100
S05 Schraube M14x1,5 Kugel Ø28mm 125 45 Z100
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Aiways
Audi
MG (Saic)
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55020 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55009924 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ C27 809
Hersteller CMS Automotive Trading GmbH
Seite 2 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Aiways U5 55, 60 225/50R19 K1a K1b K3s A01 A12 A14
MAS861, -/WVTA 55, 60 235/50R19 K1c K2b K3s A19 A58 V19
e13*2007/46*2315*..; 55, 60 245/45R19 K1a K1b K3s S02
e13*KS07/46*1629*..; 55, 60 255/45R19 K2b R03
e13*KS07/46*1631*..
Audi A3 Limousine 110 215/35R19 K1c K2b K4i K8h NoD T85 A01 A12 A14
GY 110 245/30R19 K2c K4i K8m R03 T89 A19 A57 F24
e1*2007/46*2060*.. 110-147 225/35R19 K1c K2b K4i K5b K8h T84 T88 Lim NoE NoP
110-147 235/35R19 K1c K2c K4i K5b K8m T91 V00 V19 S03
Audi A3 Sportback 110 215/35R19 K1c K2b K4i K8h NoD T85 A01 A12 A14
GY 110 245/30R19 K2c K4i K8m R03 T89 A19 A57 F24
e1*2007/46*2060*.. 110-147 225/35R19 K1c K2b K4i K5b K8h T84 T88 Flh KOV NoE
110-147 235/35R19 K1c K2c K4i K5b K8m T91 NoP V00 V19
S03
Audi A3 Sportback 81-96 215/35R19 K1c K2b K4i K8h T85 A01 A12 A14
GY 81-96 225/35R19 K1c K2b K4i K5b K8m T84 T88 A19 A58 F23
e1*2007/46*2060*.. 81-96 235/35R19 G01 K1c K2c K4i K5b K8s Flh KOV NoE
81-96 245/30R19 K2c K4i K8s R03 T89 NoP V19 S03
§22 55020*00
Audi A3 Sportback 110 225/35R19 K1c K2b K4i K5b K8h T88 A01 A12 A14
TFSIe 110 235/35R19 K1c K2c K4i K5b K8m A19 A58 F24
GY 110 245/30R19 K2c K4i K8m R03 T89 Flh KOV V19
e1*2007/46*2060*.. S03
- Plug-in Hybrid
Audi A4 74-162 225/35R19 K1c K2b K44 K46 T88 A01 A12 A14
8E 74-188 235/35R19 K1c K2b K43 K44 K46 T87 T91 A19 Car Lim
e1*98/14*0151*.., S01
e1*2001/116*0151*..
Audi A4 162 225/35R19 K1c K2b K44 K46 T88 A01 A12 A14
QB6 162 235/35R19 K1c K2b K43 K44 K46 T88 T91 A19 Car Cbo
e1*2001/116*0243*.. Lim S01
Audi A4 Cabriolet 96-162 225/35R19 K1c K2b K44 K46 T88 A01 A12 A14
8H 96-188 235/35R19 K1c K2b K43 K44 K46 T91 A19 Cbo S01
e1*98/14*0177*..,
e1*2001/116*0177*..
Audi A4 S4 253 235/35R19 Car K1c K2b K43 K44 K46 Lim T91 A01 A12 A14
8E,8H,QB6 253 235/35R19 Cbo K1c K2b K43 K44 K46 T91 Y16 A19 S01
e1*98/14,2001/116*
0151,0177,0243*..
Audi A6 81-142 225/35R19 K1c K2b T88 T89 A01 A12 A14
4B 81-184 235/35R19 G40 K1c K2b T87 T88 T91 A19 Car K41
e1*96/27, 98/14, 81-184 245/35R19 G01 K1c K2c K44 T89 T93 K45 K46 Lim
2001/116*0051*.. R21 X27 S01
Audi A6 -/Avant 89-257 245/35R19 K1b K2b K44 K46 K56 T93 A01 A12 A14
4F, 4F1 A19 Car Lim
e1*2001/116*0254*.., NBF X27 S01
e1*2001/116*0276*..;
e13*2007/46*1080*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55020 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55009924 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ C27 809
Hersteller CMS Automotive Trading GmbH
Seite 3 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A6 Allroad 120-257 225/45R19 T96 A12 A14 A19
4F, 4F1 120-257 235/40R19 A01 K42 K46 T96 X28 S01
e1*2001/116*0254*..; 120-257 245/40R19 A01 K1a K1b K2b K41 K42 K44 K46
e13*2007/46*1080*.. T94
Audi A6, S6 191-250 245/35R19 K1a T89 T93 A01 A12 A14
4B A19 G01 X27
e1*96/27, 98/14, S01
2001/116*0051*..
Audi A8 154-257 235/45R19 R37 T95 T99 A12 A14 A19
4E 154-257 245/40R19 A01 K1a K2b R37 T94 T98 Lim NBF S01
e1*2001/116*0198*.., 154-257 245/45R19 A01 G01 K1a K2b K41 R37
e1*2001/116*0246*.. 154-257 255/40R19 A01 K1c K2b R70 T00 T96
154-331 235/45R19 M+S T95 T99
154-331 245/40R19 A01 K1a K2b M+S T94 T98
Audi Q2 81-110 225/40R19 K1c K2b K8f A01 A12 A14
GA 81-110 235/35R19 K1c K2c K8f T87 T91 A19 A58 V19
e1*2007/46*1552*.. 81-110 235/40R19 K1c K2c K8f S03
- Frontantrieb 81-110 245/35R19 K2c K8o R03
Audi Q2 81-110 225/40R19 K1a K1b K2b K8f A01 A12 A14
§22 55020*00
GA 81-110 235/35R19 K1c K2c K8f T87 T91 A19 A58 KMV
e1*2007/46*1552*.. 81-110 235/40R19 K1c K2c K8f R92 V19 S03
- Frontantrieb 81-110 245/35R19 K2c K8o R03
- mit Zusatz-
Verbreiterungen
Audi Q2 Quattro 110, 140 225/40R19 K1c K2b K6w K8c A01 A12 A14
GA 110, 140 235/35R19 K1c K2c K6y K8i T91 A19 A56 S03
e1*2007/46*1552*01-.. 110, 140 235/40R19 K1c K2c K6y K8i
Audi Q2 Quattro 110, 140 225/40R19 K1a K1b K2b K6w K8c A01 A12 A14
GA 110, 140 235/35R19 K1c K2c K6y K8i T91 A19 A56 KMV
e1*2007/46*1552*01-.. 110, 140 235/40R19 K1c K2c K6y K8i R92 S03
- mit Zusatz-
Verbreiterungen
Audi Q3 (I) 88-162 225/40R19 A12 A14 A19
8U, 8U1 88-162 225/45R19 A57 V00 V19
e1*2007/46*0591*..; 88-162 235/40R19 S04
e13*2007/46*1163*.. 88-162 235/45R19
88-162 245/40R19 A01 K1a K2b
Audi Q3 (I) 88-162 225/40R19 A12 A14 A19
8U, 8U1 88-162 225/45R19 A57 KMV V00
e1*2007/46*0591*..; 88-162 235/40R19 V19 S04
e13*2007/46*1163*.. 88-162 235/45R19
- mit Radhaus- 88-162 245/40R19
Verbreiterungen
Audi Q3, -/Sportback 110-180 225/50R19 K1c K2b A01 A12 A14
(II) 110-180 235/45R19 K1a K1b K2b A19 A57 MpH
F3 110-180 235/50R19 K1c K2b S04
e1*2007/46*1900*.. 110-180 245/45R19 K1c K2b
110-180 255/45R19 K1c K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55020 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55009924 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ C27 809
Hersteller CMS Automotive Trading GmbH
Seite 4 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q3, -/Sportback 110-180 225/50R19 A12 A14 A19
(II) 110-180 235/45R19 A57 MpH
F3 110-180 235/50R19 RQ3
e1*2007/46*1900*.. 110-180 245/45R19 S04
- mit Radhaus- 110-180 255/45R19
Verbreiterungen
Audi Q4 e-tron - 70-89 235/55R19 K1c R02 A01 A12 A14
/Sportback 70-89 255/50R19 K1c K2a K2b K5a K5w A19 A57 B54
FZ V19 S01
e1*2018/858*00006*..
- Elektro
Audi RS Q3 (I) 228-270 225/45R19 A33 M+S A14 A19 A56
8U 228-270 235/40R19 A90 M+S KMV S04
e1*2007/46* 228-270 235/45R19 A12
0590*01-.. 228-270 245/40R19 A12
Audi RS Q3 - 294 225/50R19 M+S A12 A14 A19
/Sportback (II) 294 235/45R19 M+S A56 S04
F3 294 235/50R19 M+S
e1*2007/46*2038*.. 294 245/45R19 M+S
§22 55020*00
294 255/45R19 M+S
Audi RS3 Limousine 294 235/35R19 K1c K2c K3a K6h K6i K8m T91 A01 A12 A14
8V A19 A56 Lim
e1*2007/46*0608*03-.. S01
Audi RS4 309 235/40R19 M+S A14 A19 A63
QB6 BnK Car Cbo
e1*2001/116*0243*.. Lim S01
Audi S3 Limousine 228, 245 225/35R19 K1c K2b K4i K5b K8h T88 A01 A12 A14
GY 228, 245 235/35R19 K1c K2c K4i K5b K8m T91 A19 A56 F24
e1*2007/46*2060*.. Lim NoP S03
Audi S3 Sportback 228, 245 225/35R19 K1c K2b K4i K5b K8h T88 A01 A12 A14
GY 228, 245 235/35R19 K1c K2c K4i K5b K8m T91 A19 A56 F24
e1*2007/46*2060*.. Flh KOV NoP
S03
Audi SQ2 Quattro 221 225/40R19 K1a K1b K2b K6w K8c M+S A01 A12 A14
GA 221 235/35R19 K1c K2a K2b K6y K8i T91 A19 A56 KMV
e1*2007/46* 221 235/40R19 K1c K2a K2b K6y K8i S03
1552*09-..
- mit Zusatz-
Verbreiterungen
MG EHS (RX6) PHEV 119 225/45R19 A12 A14 A19
AS23P-L 119 235/45R19 A58 V19 S05
e5*2018/858*00003*.. 119 245/40R19 A01 K1a K3i K5w
- Plug-in Hybrid
MG HS 119 225/45R19 A12 A14 A19
AS23 119 235/45R19 A58 V19 S05
e4*2018/858*00111*.. 119 245/40R19 A01 K1a K3i K5w
MG ZS EV 68-75 225/40R19 G75 K2b K3i K4i K6d K6w A01 A12 A14
ZS1, SZS1 68-75 235/35R19 K2b K3i K4i K5w K6d K6x A19 A58 Flh
e4*2007/46*1417*..; 68-75 245/35R19 K2b K3i K3w K4i K5x K6d K6y K7b S05
e4*2007/46*1435*.. K8e
- Elektro
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55020 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55009924 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ C27 809
Hersteller CMS Automotive Trading GmbH
Seite 5 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
MG4 Electric 54, 68 235/35R19 K1a K1b K2b T91 A01 A12 A14
SEH3 54, 68 245/35R19 K1c K2a K2b K5k T93 A19 A58 Flh
e4*2018/858*00093*.. X88 S05
- Elektro
MG5 Electric (SW EV) 73, 75 225/35R19 K1c K2b K8h T88 A01 A12 A14
EP22-L 73, 75 235/35R19 K1c K2a K2b K5d K5k K6g K8m T91 A19 A58 Car
e4*2018/858*00053*.. 73, 75 245/35R19 K1c K2c K5d K5i K5k K6g K6i K8m F23 S05
- Elektro
Seat Alhambra 85-162 225/40R19 K2b T93 A01 A12 A14
7N 85-162 245/35R19 K1a K2c T93 A19 A57 S03
e1*2007/46*0402*..;
e1*2007/46*0435*..
- incl. Facelift 2015
Seat Ateca 85, 110 225/40R19 K1a K1b K2b R37 A01 A12 A14
5FP 85, 110 225/40R19 K1a K1b K2b M+S A19 A58 F23
e9*2007/46*6394*.. 85, 110 225/45R19 G01 K1a K1b K2b R37 KMV NoP
- incl. ab Modell 2021 85, 110 225/45R19 G01 K1a K1b K2b M+S V19
- Frontantrieb 85, 110 235/40R19 K1c K2b K6v K8c S03
- mit Radhaus- 85, 110 245/35R19 K1c K2b K6v K8c
§22 55020*00
Verbreiterungen 85, 110 245/40R19 K1c K2b K6v K8c
Seat Ateca 81-110 225/40R19 K1c K2b A01 A12 A14
5FP 81-110 225/45R19 G01 K1c K2b A19 A58 F23
e9*2007/46*6394*.. 81-110 235/40R19 K1c K2b K8c KOV NoP
- incl. ab Modell 2021 S03
- Frontantrieb
- ohne Radhaus-
Verbreiterungen
Seat Ateca 4drive 110, 140 225/40R19 K1a K1b K2b A01 A12 A14
5FP 110, 140 225/45R19 K1a K1b K2b A19 A56 F24
e9*2007/46*6394*.. 110, 140 235/40R19 K1c K2b K6v K8c KMV NoP
- incl. ab Modell 2021 110, 140 245/40R19 K1c K2b K6v K8c S03
- mit Radhaus-
Verbreiterungen
Seat Cupra Ateca 221 225/40R19 K1a K1b R37 A01 A12 A14
5FP 221 225/40R19 K1a K1b M+S A19 A56 F24
e9*2007/46*6394*11-.. 221 225/45R19 K1a K1b R37 S03
221 225/45R19 K1a K1b M+S
221 235/40R19 K1c K2b K6v K8d M+S
221 235/40R19 K1c K2b K6v K8d R37
221 245/40R19 K1c K2b K6v K8c
Seat Cupra Ateca 110 225/40R19 K1a K1b K2b M+S A01 A12 A14
1,5TSI 110 225/45R19 G01 K1a K1b K2b M+S A19 A58 F23
5FP 110 235/40R19 K1c K2b K6v K8c KMV NoP
e9*2007/46*6394*40-.. 110 245/35R19 K1c K2b K6v K8c V19
- Frontantrieb 110 245/40R19 K1c K2b K6v K8c S03
Seat Cupra Ateca 140 225/40R19 K1a K1b M+S A01 A12 A14
2,0TSI 140 225/45R19 K1a K1b M+S A19 A56 F24
5FP 140 235/40R19 K1c K2b K6v K8d M+S NoP S03
e9*2007/46*6394*40-.. 140 245/40R19 K1c K2b K6v K8c
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55020 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55009924 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ C27 809
Hersteller CMS Automotive Trading GmbH
Seite 6 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Cupra Ateca VZ- 221 225/40R19 A91 M+S A14 A19 A56
Edition 221 225/45R19 A12 M+S F24 KMV Z20
5FP 221 235/40R19 A01 A12 K1a K2b K6v K8c M+S S03
e9*2007/46*6394*23-.. 221 245/40R19 A01 A12 K1c K2b K6v K8c
- mit Zusatz-
Verbreiterungen
Seat Cupra Formentor 180,228 225/45R19 M+S R37 A12 A14 A19
KM 180,228 235/40R19 A01 K1a K1b K6w M+S R37 A57 KMV
e9*2007/46*4008*.. 180,228 245/40R19 A01 K1c K2b K6w NoP
S03
Seat Cupra Formentor 110,140 225/45R19 M+S A12 A14 A19
KM 110,140 235/40R19 A01 K1a K1b K6w M+S A57 KMV
e9*2007/46*4008*.. 110,140 245/40R19 A01 K1c K2b K6w NoP
S03
Seat Cupra Formentor 110 225/45R19 M+S R37 A12 A14 A19
e-Hybrid 110 235/40R19 A01 K1a K1b K6w M+S R37 A58 KMV S03
KM 110 245/40R19 A01 K1c K2b K6w
e9*2007/46*4008*..
- Plug-in Hybrid
§22 55020*00
Seat Cupra Formentor 287 245/40R19 M+S A12 A14 A19
VZ5 A56 KMV S03
KM
e9*2007/46*4008*..
Seat Exeo / Exeo ST 75-155 225/35R19 K1a K1b T88 A01 A12 A14
3R, 3RN 75-155 235/35R19 K1c K2b K3b K6g K8b T87 T88 A19 A58 Car
e9*2001/116*0072*.., 75-155 245/30R19 K1c K2b K3b K6g K8b T89 Lim S01
e9*2007/46*0011*..
Seat Tarraco 110-180 235/45R19 K1a K1b T95 T99 A01 A12 A14
KN 110-180 235/50R19 K1c K2b K6w A19 A57 MpH
e9*2007/46*6666*.. 110-180 245/45R19 K1c S03
- ohne FR-Line 110-180 255/45R19 K1c K2b K6w
Seat Tarraco FR 110-180 235/45R19 T95 T99 A12 A14 A19
KN 110-180 235/50R19 A01 K6w A57 MpH
e9*2007/46*6666*.. 110-180 245/45R19 RQ3
110-180 255/45R19 A01 K6w S03
Skoda Enyaq 50 / 60 70 235/55R19 K1a K2b A01 A12 A14
NY 70 245/50R19 K1c K2b A19 A58 B54
e8*2007/46*0416*.. 70 255/50R19 K1c K2b V19 S01
- incl. Coupé
- Elektro
Skoda Enyaq 80,85 - 70-89 235/55R19 K1a R02 A01 A12 A14
/X 70-89 255/50R19 K1c K2b A19 A57 B54
NY V19 S01
e8*2007/46*0416*..
- incl. Coupé
- Elektro
Skoda Enyaq RS 77 235/55R19 K1a M+S R02 A01 A12 A14
NY 77 255/50R19 K1c K2b M+S A19 A56 B54
e8*2007/46*0416*.. V19 S01
- incl. Coupé
- Elektro

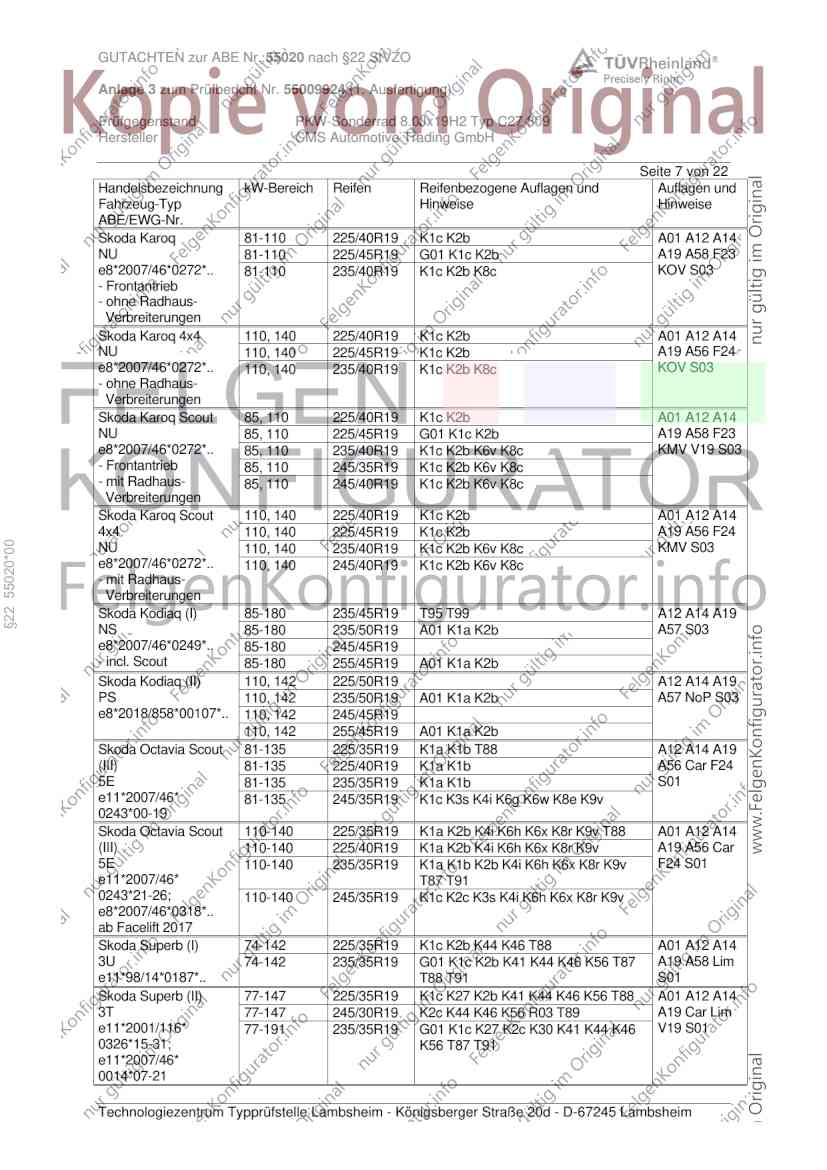

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55020 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55009924 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ C27 809
Hersteller CMS Automotive Trading GmbH
Seite 7 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Karoq 81-110 225/40R19 K1c K2b A01 A12 A14
NU 81-110 225/45R19 G01 K1c K2b A19 A58 F23
e8*2007/46*0272*.. 81-110 235/40R19 K1c K2b K8c KOV S03
- Frontantrieb
- ohne Radhaus-
Verbreiterungen
Skoda Karoq 4x4 110, 140 225/40R19 K1c K2b A01 A12 A14
NU 110, 140 225/45R19 K1c K2b A19 A56 F24
e8*2007/46*0272*.. 110, 140 235/40R19 K1c K2b K8c KOV S03
- ohne Radhaus-
Verbreiterungen
Skoda Karoq Scout 85, 110 225/40R19 K1c K2b A01 A12 A14
NU 85, 110 225/45R19 G01 K1c K2b A19 A58 F23
e8*2007/46*0272*.. 85, 110 235/40R19 K1c K2b K6v K8c KMV V19 S03
- Frontantrieb 85, 110 245/35R19 K1c K2b K6v K8c
- mit Radhaus- 85, 110 245/40R19 K1c K2b K6v K8c
Verbreiterungen
Skoda Karoq Scout 110, 140 225/40R19 K1c K2b A01 A12 A14
4x4 110, 140 225/45R19 K1c K2b A19 A56 F24
§22 55020*00
NU 110, 140 235/40R19 K1c K2b K6v K8c KMV S03
e8*2007/46*0272*.. 110, 140 245/40R19 K1c K2b K6v K8c
- mit Radhaus-
Verbreiterungen
Skoda Kodiaq (I) 85-180 235/45R19 T95 T99 A12 A14 A19
NS 85-180 235/50R19 A01 K1a K2b A57 S03
e8*2007/46*0249*.. 85-180 245/45R19
- incl. Scout 85-180 255/45R19 A01 K1a K2b
Skoda Kodiaq (II) 110, 142 225/50R19 A12 A14 A19
PS 110, 142 235/50R19 A01 K1a K2b A57 NoP S03
e8*2018/858*00107*.. 110, 142 245/45R19
110, 142 255/45R19 A01 K1a K2b
Skoda Octavia Scout 81-135 225/35R19 K1a K1b T88 A12 A14 A19
(III) 81-135 225/40R19 K1a K1b A56 Car F24
5E 81-135 235/35R19 K1a K1b S01
e11*2007/46* 81-135 245/35R19 K1c K3s K4i K6g K6w K8e K9v
0243*00-19
Skoda Octavia Scout 110-140 225/35R19 K1a K2b K4i K6h K6x K8r K9v T88 A01 A12 A14
(III) 110-140 225/40R19 K1a K2b K4i K6h K6x K8r K9v A19 A56 Car
5E 110-140 235/35R19 K1a K1b K2b K4i K6h K6x K8r K9v F24 S01
e11*2007/46* T87 T91
0243*21-26; 110-140 245/35R19 K1c K2c K3s K4i K6h K6x K8r K9v
e8*2007/46*0318*..
ab Facelift 2017
Skoda Superb (I) 74-142 225/35R19 K1c K2b K44 K46 T88 A01 A12 A14
3U 74-142 235/35R19 G01 K1c K2b K41 K44 K46 K56 T87 A19 A58 Lim
e11*98/14*0187*.. T88 T91 S01
Skoda Superb (II) 77-147 225/35R19 K1c K27 K2b K41 K44 K46 K56 T88 A01 A12 A14
3T 77-147 245/30R19 K2c K44 K46 K56 R03 T89 A19 Car Lim
e11*2001/116* 77-191 235/35R19 G01 K1c K27 K2c K30 K41 K44 K46 V19 S01
0326*15-31; K56 T87 T91
e11*2007/46*
0014*07-21

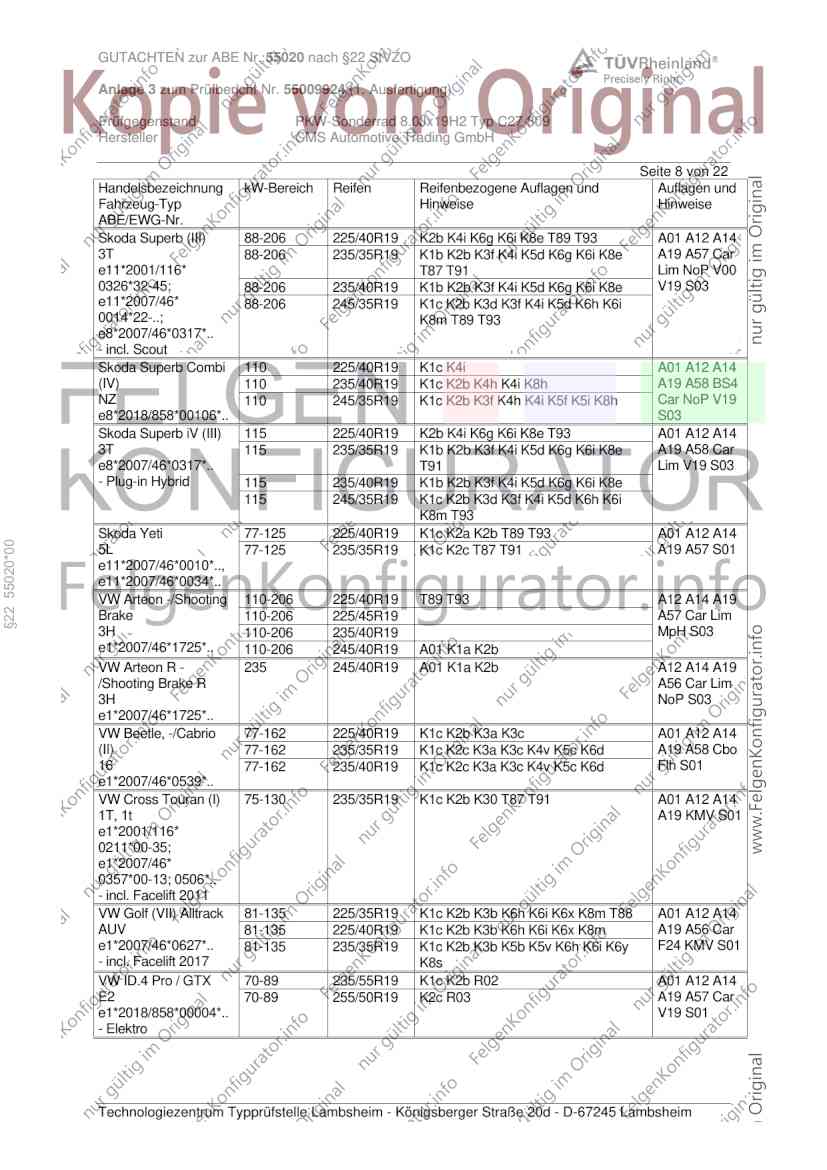

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55020 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55009924 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ C27 809
Hersteller CMS Automotive Trading GmbH
Seite 8 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Superb (III) 88-206 225/40R19 K2b K4i K6g K6i K8e T89 T93 A01 A12 A14
3T 88-206 235/35R19 K1b K2b K3f K4i K5d K6g K6i K8e A19 A57 Car
e11*2001/116* T87 T91 Lim NoP V00
0326*32-45; 88-206 235/40R19 K1b K2b K3f K4i K5d K6g K6i K8e V19 S03
e11*2007/46* 88-206 245/35R19 K1c K2b K3d K3f K4i K5d K6h K6i
0014*22-..; K8m T89 T93
e8*2007/46*0317*..
- incl. Scout
Skoda Superb Combi 110 225/40R19 K1c K4i A01 A12 A14
(IV) 110 235/40R19 K1c K2b K4h K4i K8h A19 A58 BS4
NZ 110 245/35R19 K1c K2b K3f K4h K4i K5f K5i K8h Car NoP V19
e8*2018/858*00106*.. S03
Skoda Superb iV (III) 115 225/40R19 K2b K4i K6g K6i K8e T93 A01 A12 A14
3T 115 235/35R19 K1b K2b K3f K4i K5d K6g K6i K8e A19 A58 Car
e8*2007/46*0317*.. T91 Lim V19 S03
- Plug-in Hybrid 115 235/40R19 K1b K2b K3f K4i K5d K6g K6i K8e
115 245/35R19 K1c K2b K3d K3f K4i K5d K6h K6i
K8m T93
Skoda Yeti 77-125 225/40R19 K1c K2a K2b T89 T93 A01 A12 A14
§22 55020*00
5L 77-125 235/35R19 K1c K2c T87 T91 A19 A57 S01
e11*2007/46*0010*..,
e11*2007/46*0034*..
VW Arteon -/Shooting 110-206 225/40R19 T89 T93 A12 A14 A19
Brake 110-206 225/45R19 A57 Car Lim
3H 110-206 235/40R19 MpH S03
e1*2007/46*1725*.. 110-206 245/40R19 A01 K1a K2b
VW Arteon R - 235 245/40R19 A01 K1a K2b A12 A14 A19
/Shooting Brake R A56 Car Lim
3H NoP S03
e1*2007/46*1725*..
VW Beetle, -/Cabrio 77-162 225/40R19 K1c K2b K3a K3c A01 A12 A14
(II) 77-162 235/35R19 K1c K2c K3a K3c K4v K5c K6d A19 A58 Cbo
16 77-162 235/40R19 K1c K2c K3a K3c K4v K5c K6d Flh S01
e1*2007/46*0539*..
VW Cross Touran (I) 75-130 235/35R19 K1c K2b K30 T87 T91 A01 A12 A14
1T, 1t A19 KMV S01
e1*2001/116*
0211*00-35;
e1*2007/46*
0357*00-13; 0506*..
- incl. Facelift 2011
VW Golf (VII) Alltrack 81-135 225/35R19 K1c K2b K3b K6h K6i K6x K8m T88 A01 A12 A14
AUV 81-135 225/40R19 K1c K2b K3b K6h K6i K6x K8m A19 A56 Car
e1*2007/46*0627*.. 81-135 235/35R19 K1c K2b K3b K5b K5v K6h K6i K6y F24 KMV S01
- incl. Facelift 2017 K8s
VW ID.4 Pro / GTX 70-89 235/55R19 K1c K2b R02 A01 A12 A14
E2 70-89 255/50R19 K2c R03 A19 A57 Car
e1*2018/858*00004*.. V19 S01
- Elektro
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55020 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55009924 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ C27 809
Hersteller CMS Automotive Trading GmbH

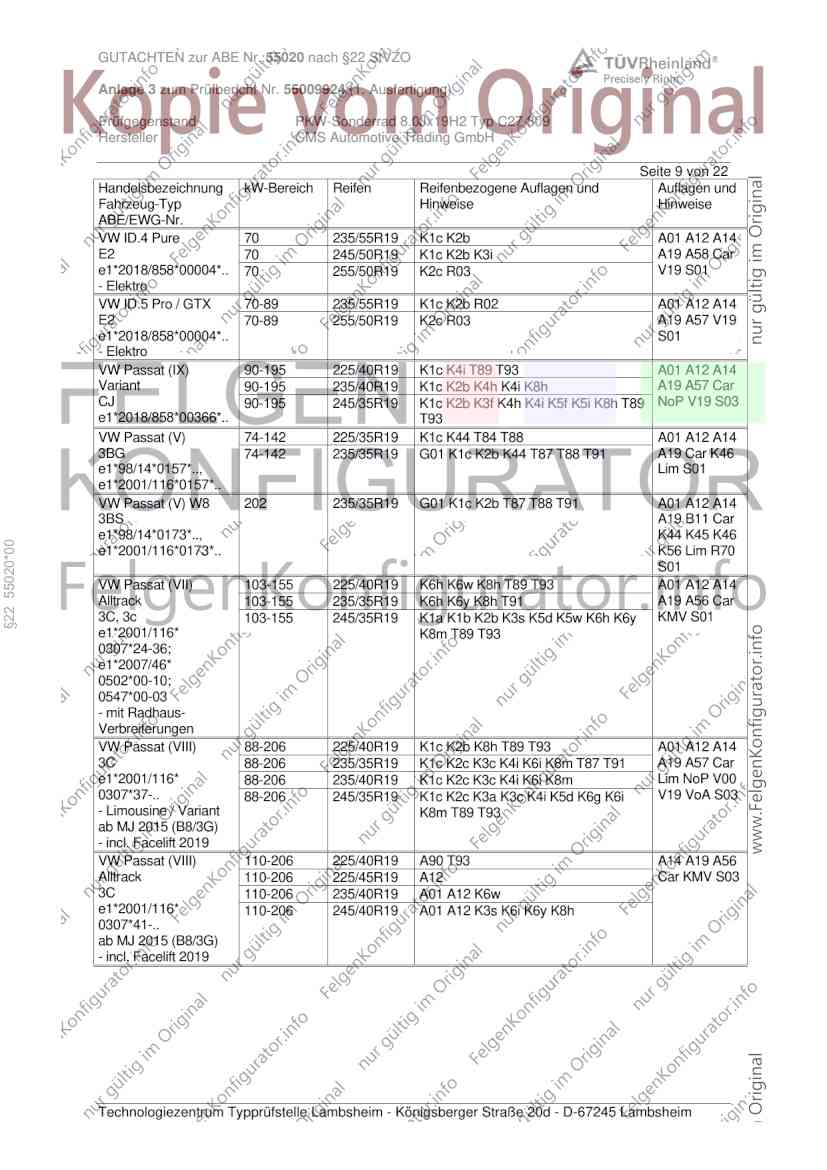

Seite 9 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW ID.4 Pure 70 235/55R19 K1c K2b A01 A12 A14
E2 70 245/50R19 K1c K2b K3i A19 A58 Car
e1*2018/858*00004*.. 70 255/50R19 K2c R03 V19 S01
- Elektro
VW ID.5 Pro / GTX 70-89 235/55R19 K1c K2b R02 A01 A12 A14
E2 70-89 255/50R19 K2c R03 A19 A57 V19
e1*2018/858*00004*.. S01
- Elektro
VW Passat (IX) 90-195 225/40R19 K1c K4i T89 T93 A01 A12 A14
Variant 90-195 235/40R19 K1c K2b K4h K4i K8h A19 A57 Car
CJ 90-195 245/35R19 K1c K2b K3f K4h K4i K5f K5i K8h T89 NoP V19 S03
e1*2018/858*00366*.. T93
VW Passat (V) 74-142 225/35R19 K1c K44 T84 T88 A01 A12 A14
3BG 74-142 235/35R19 G01 K1c K2b K44 T87 T88 T91 A19 Car K46
e1*98/14*0157*.., Lim S01
e1*2001/116*0157*..
VW Passat (V) W8 202 235/35R19 G01 K1c K2b T87 T88 T91 A01 A12 A14
3BS A19 B11 Car
e1*98/14*0173*.., K44 K45 K46
§22 55020*00
e1*2001/116*0173*.. K56 Lim R70
S01
VW Passat (VII) 103-155 225/40R19 K6h K6w K8h T89 T93 A01 A12 A14
Alltrack 103-155 235/35R19 K6h K6y K8h T91 A19 A56 Car
3C, 3c 103-155 245/35R19 K1a K1b K2b K3s K5d K5w K6h K6y KMV S01
e1*2001/116* K8m T89 T93
0307*24-36;
e1*2007/46*
0502*00-10;
0547*00-03
- mit Radhaus-
Verbreiterungen
VW Passat (VIII) 88-206 225/40R19 K1c K2b K8h T89 T93 A01 A12 A14
3C 88-206 235/35R19 K1c K2c K3c K4i K6i K8m T87 T91 A19 A57 Car
e1*2001/116* 88-206 235/40R19 K1c K2c K3c K4i K6i K8m Lim NoP V00
0307*37-.. 88-206 245/35R19 K1c K2c K3a K3c K4i K5d K6g K6i V19 VoA S03
- Limousine / Variant K8m T89 T93
ab MJ 2015 (B8/3G)
- incl. Facelift 2019
VW Passat (VIII) 110-206 225/40R19 A90 T93 A14 A19 A56
Alltrack 110-206 225/45R19 A12 Car KMV S03
3C 110-206 235/40R19 A01 A12 K6w
e1*2001/116* 110-206 245/40R19 A01 A12 K3s K6i K6y K8h
0307*41-..
ab MJ 2015 (B8/3G)
- incl. Facelift 2019

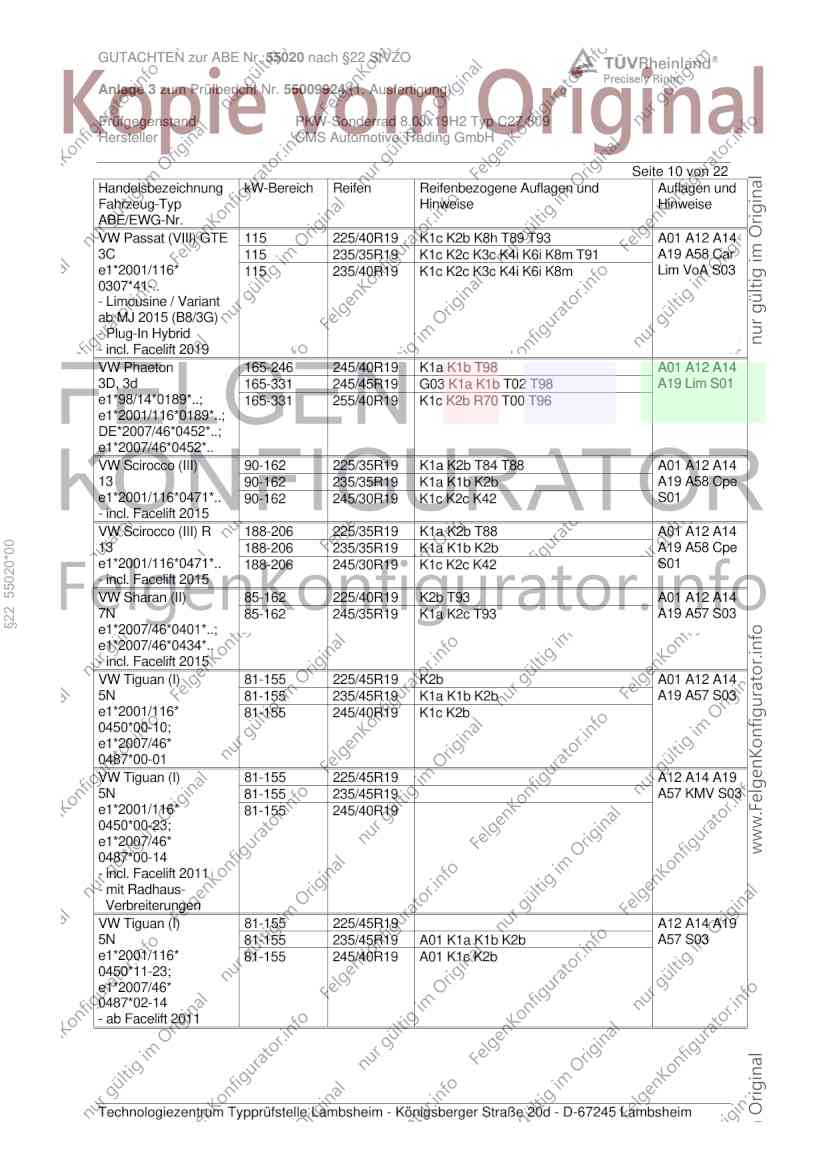

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55020 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55009924 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ C27 809
Hersteller CMS Automotive Trading GmbH
Seite 10 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat (VIII) GTE 115 225/40R19 K1c K2b K8h T89 T93 A01 A12 A14
3C 115 235/35R19 K1c K2c K3c K4i K6i K8m T91 A19 A58 Car
e1*2001/116* 115 235/40R19 K1c K2c K3c K4i K6i K8m Lim VoA S03
0307*41-..
- Limousine / Variant
ab MJ 2015 (B8/3G)
- Plug-In Hybrid
- incl. Facelift 2019
VW Phaeton 165-246 245/40R19 K1a K1b T98 A01 A12 A14
3D, 3d 165-331 245/45R19 G03 K1a K1b T02 T98 A19 Lim S01
e1*98/14*0189*..; 165-331 255/40R19 K1c K2b R70 T00 T96
e1*2001/116*0189*..;
DE*2007/46*0452*..;
e1*2007/46*0452*..
VW Scirocco (III) 90-162 225/35R19 K1a K2b T84 T88 A01 A12 A14
13 90-162 235/35R19 K1a K1b K2b A19 A58 Cpe
e1*2001/116*0471*.. 90-162 245/30R19 K1c K2c K42 S01
- incl. Facelift 2015
VW Scirocco (III) R 188-206 225/35R19 K1a K2b T88 A01 A12 A14
§22 55020*00
13 188-206 235/35R19 K1a K1b K2b A19 A58 Cpe
e1*2001/116*0471*.. 188-206 245/30R19 K1c K2c K42 S01
- incl. Facelift 2015
VW Sharan (II) 85-162 225/40R19 K2b T93 A01 A12 A14
7N 85-162 245/35R19 K1a K2c T93 A19 A57 S03
e1*2007/46*0401*..;
e1*2007/46*0434*..
- incl. Facelift 2015
VW Tiguan (I) 81-155 225/45R19 K2b A01 A12 A14
5N 81-155 235/45R19 K1a K1b K2b A19 A57 S03
e1*2001/116* 81-155 245/40R19 K1c K2b
0450*00-10;
e1*2007/46*
0487*00-01
VW Tiguan (I) 81-155 225/45R19 A12 A14 A19
5N 81-155 235/45R19 A57 KMV S03
e1*2001/116* 81-155 245/40R19
0450*00-23;
e1*2007/46*
0487*00-14
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan (I) 81-155 225/45R19 A12 A14 A19
5N 81-155 235/45R19 A01 K1a K1b K2b A57 S03
e1*2001/116* 81-155 245/40R19 A01 K1c K2b
0450*11-23;
e1*2007/46*
0487*02-14
- ab Facelift 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55020 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55009924 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ C27 809
Hersteller CMS Automotive Trading GmbH

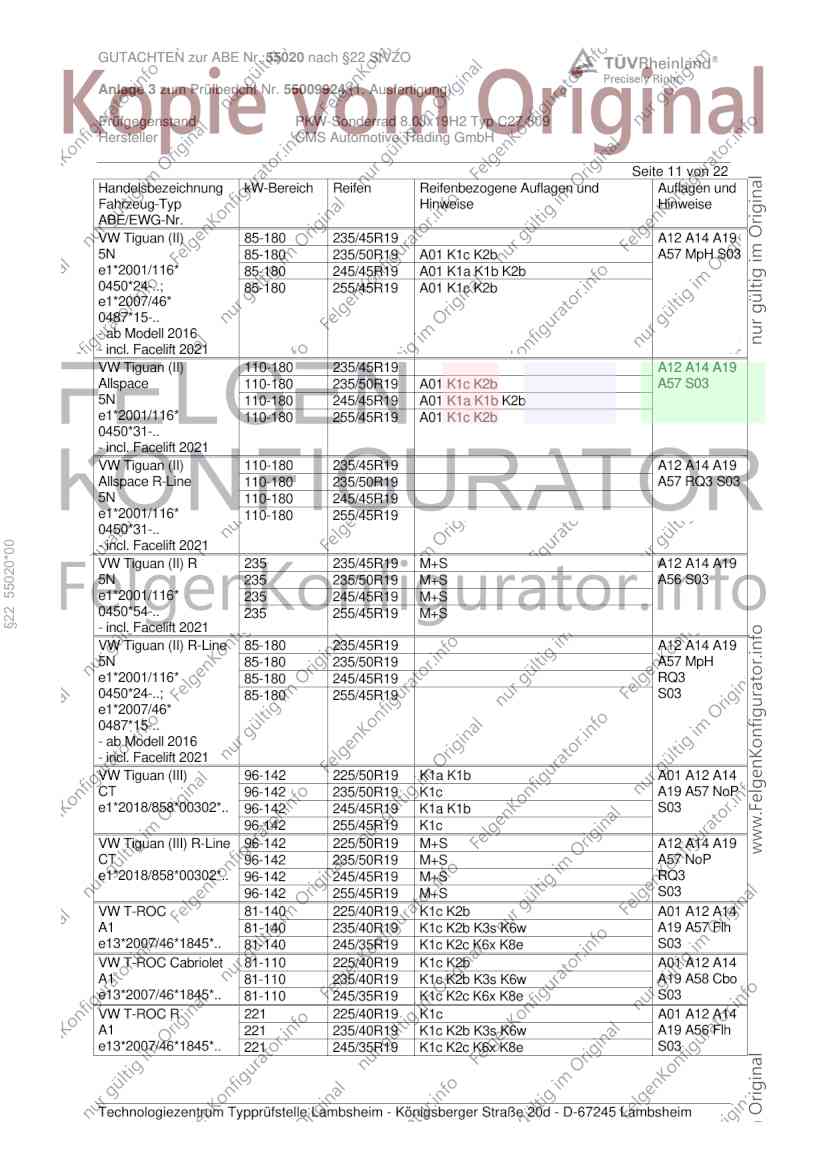

Seite 11 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Tiguan (II) 85-180 235/45R19 A12 A14 A19
5N 85-180 235/50R19 A01 K1c K2b A57 MpH S03
e1*2001/116* 85-180 245/45R19 A01 K1a K1b K2b
0450*24-..; 85-180 255/45R19 A01 K1c K2b
e1*2007/46*
0487*15-..
- ab Modell 2016
- incl. Facelift 2021
VW Tiguan (II) 110-180 235/45R19 A12 A14 A19
Allspace 110-180 235/50R19 A01 K1c K2b A57 S03
5N 110-180 245/45R19 A01 K1a K1b K2b
e1*2001/116* 110-180 255/45R19 A01 K1c K2b
0450*31-..
- incl. Facelift 2021
VW Tiguan (II) 110-180 235/45R19 A12 A14 A19
Allspace R-Line 110-180 235/50R19 A57 RQ3 S03
5N 110-180 245/45R19
e1*2001/116* 110-180 255/45R19
0450*31-..
- incl. Facelift 2021
§22 55020*00
VW Tiguan (II) R 235 235/45R19 M+S A12 A14 A19
5N 235 235/50R19 M+S A56 S03
e1*2001/116* 235 245/45R19 M+S
0450*54-.. 235 255/45R19 M+S
- incl. Facelift 2021
VW Tiguan (II) R-Line 85-180 235/45R19 A12 A14 A19
5N 85-180 235/50R19 A57 MpH
e1*2001/116* 85-180 245/45R19 RQ3
0450*24-..; 85-180 255/45R19 S03
e1*2007/46*
0487*15-..
- ab Modell 2016
- incl. Facelift 2021
VW Tiguan (III) 96-142 225/50R19 K1a K1b A01 A12 A14
CT 96-142 235/50R19 K1c A19 A57 NoP
e1*2018/858*00302*.. 96-142 245/45R19 K1a K1b S03
96-142 255/45R19 K1c
VW Tiguan (III) R-Line 96-142 225/50R19 M+S A12 A14 A19
CT 96-142 235/50R19 M+S A57 NoP
e1*2018/858*00302*.. 96-142 245/45R19 M+S RQ3
96-142 255/45R19 M+S S03
VW T-ROC 81-140 225/40R19 K1c K2b A01 A12 A14
A1 81-140 235/40R19 K1c K2b K3s K6w A19 A57 Flh
e13*2007/46*1845*.. 81-140 245/35R19 K1c K2c K6x K8e S03
VW T-ROC Cabriolet 81-110 225/40R19 K1c K2b A01 A12 A14
A1 81-110 235/40R19 K1c K2b K3s K6w A19 A58 Cbo
e13*2007/46*1845*.. 81-110 245/35R19 K1c K2c K6x K8e S03
VW T-ROC R 221 225/40R19 K1c A01 A12 A14
A1 221 235/40R19 K1c K2b K3s K6w A19 A56 Flh
e13*2007/46*1845*.. 221 245/35R19 K1c K2c K6x K8e S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55020 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55009924 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ C27 809
Hersteller CMS Automotive Trading GmbH

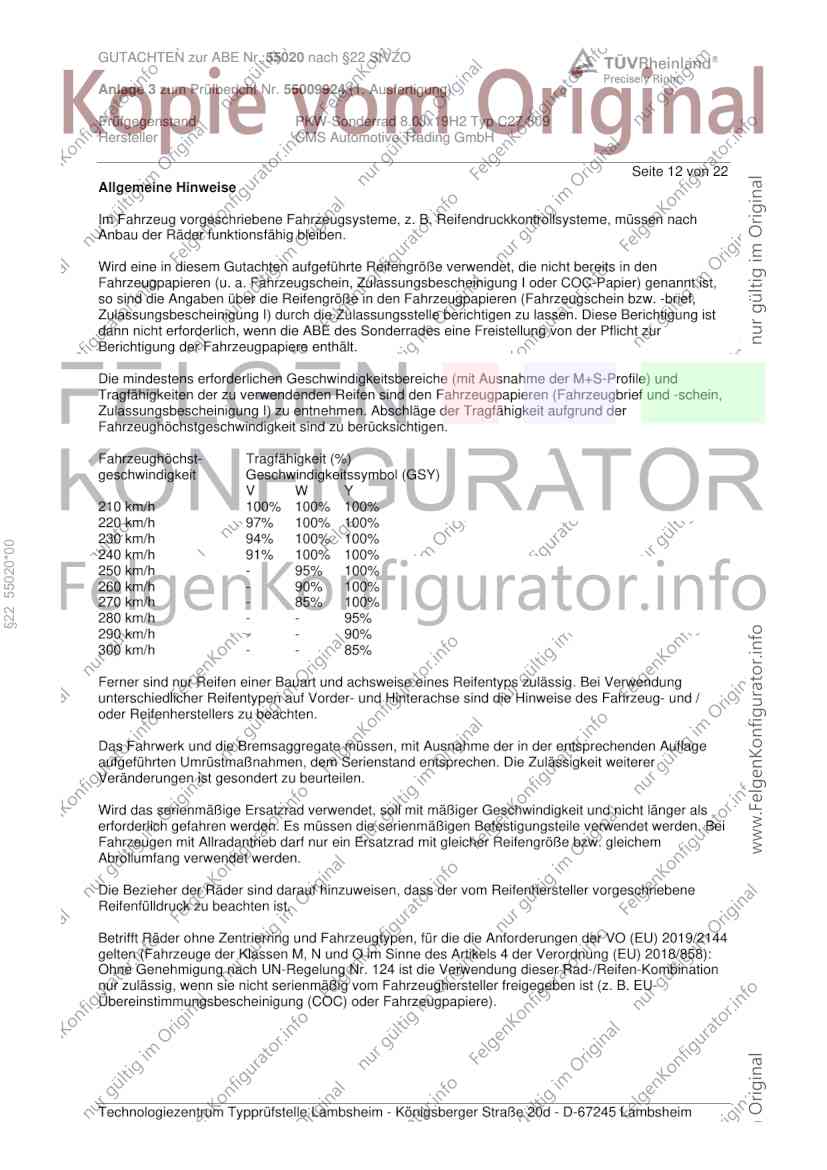

Seite 12 von 22
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
§22 55020*00
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Betrifft Räder ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU) 2019/2144
gelten (Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU) 2018/858):
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-Kombination
nur zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist (z. B. EU-
Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55020 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55009924 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ C27 809
Hersteller CMS Automotive Trading GmbH

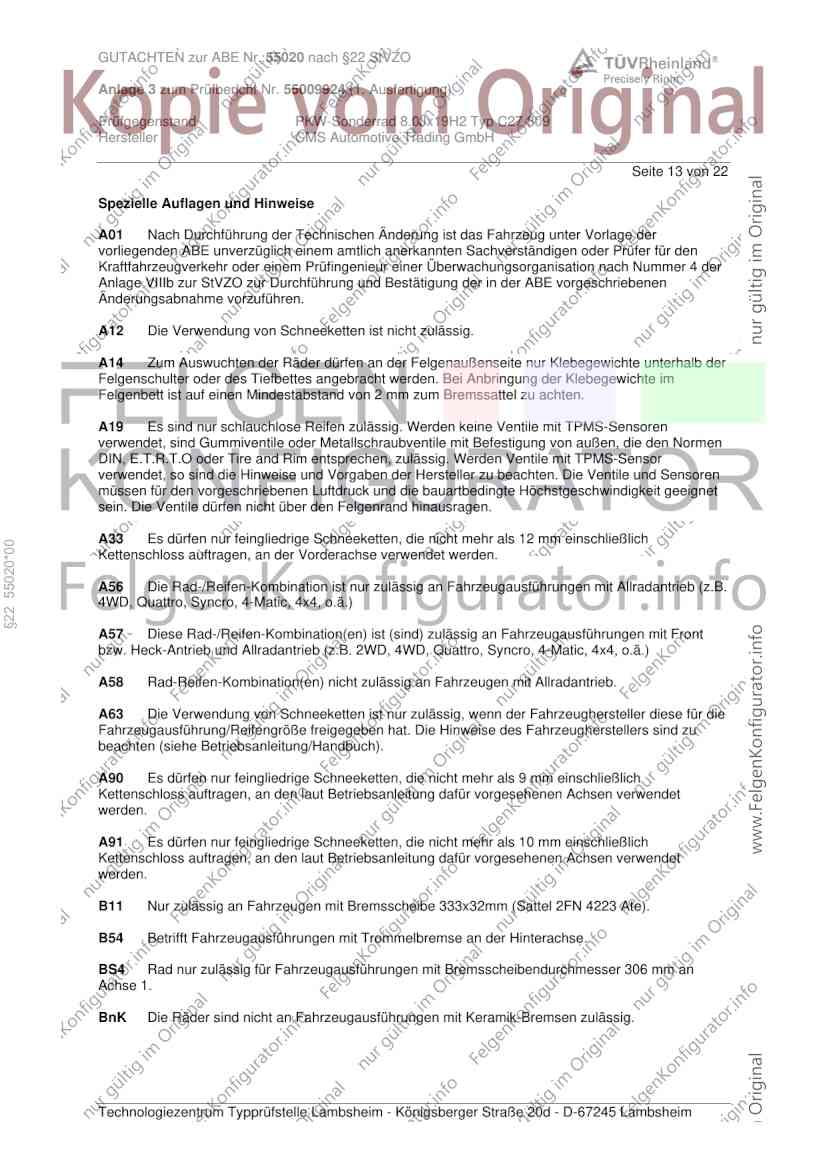

Seite 13 von 22
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
§22 55020*00
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B11 Nur zulässig an Fahrzeugen mit Bremsscheibe 333x32mm (Sattel 2FN 4223 Ate).
B54 Betrifft Fahrzeugausführungen mit Trommelbremse an der Hinterachse.
BS4 Rad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 306 mm an
Achse 1.
BnK Die Räder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55020 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55009924 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ C27 809
Hersteller CMS Automotive Trading GmbH

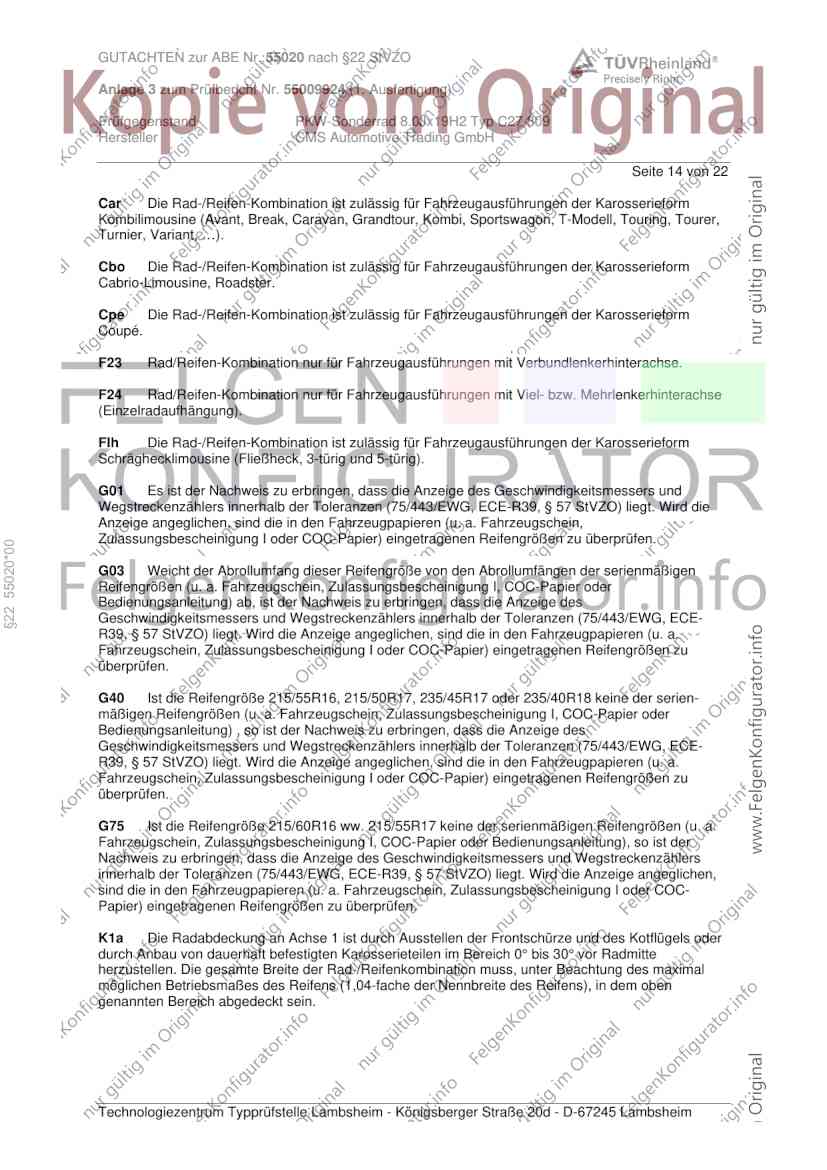

Seite 14 von 22
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer,
Turnier, Variant, …).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
§22 55020*00
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G75 Ist die Reifengröße 215/60R16 ww. 215/55R17 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55020 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55009924 (1. Ausfertigung)

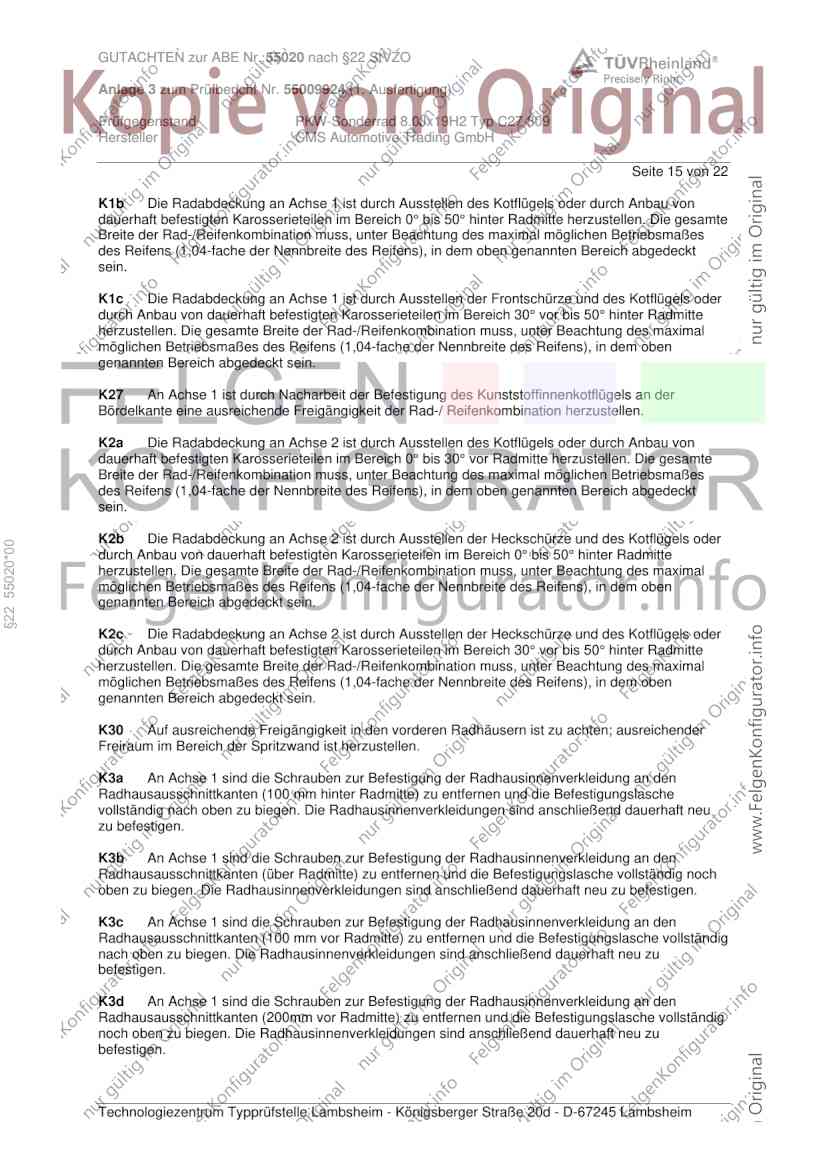

Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ C27 809
Hersteller CMS Automotive Trading GmbH
Seite 15 von 22
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
§22 55020*00
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K30 Auf ausreichende Freigängigkeit in den vorderen Radhäusern ist zu achten; ausreichender
Freiraum im Bereich der Spritzwand ist herzustellen.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K3d An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (200mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
noch oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55020 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55009924 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ C27 809
Hersteller CMS Automotive Trading GmbH

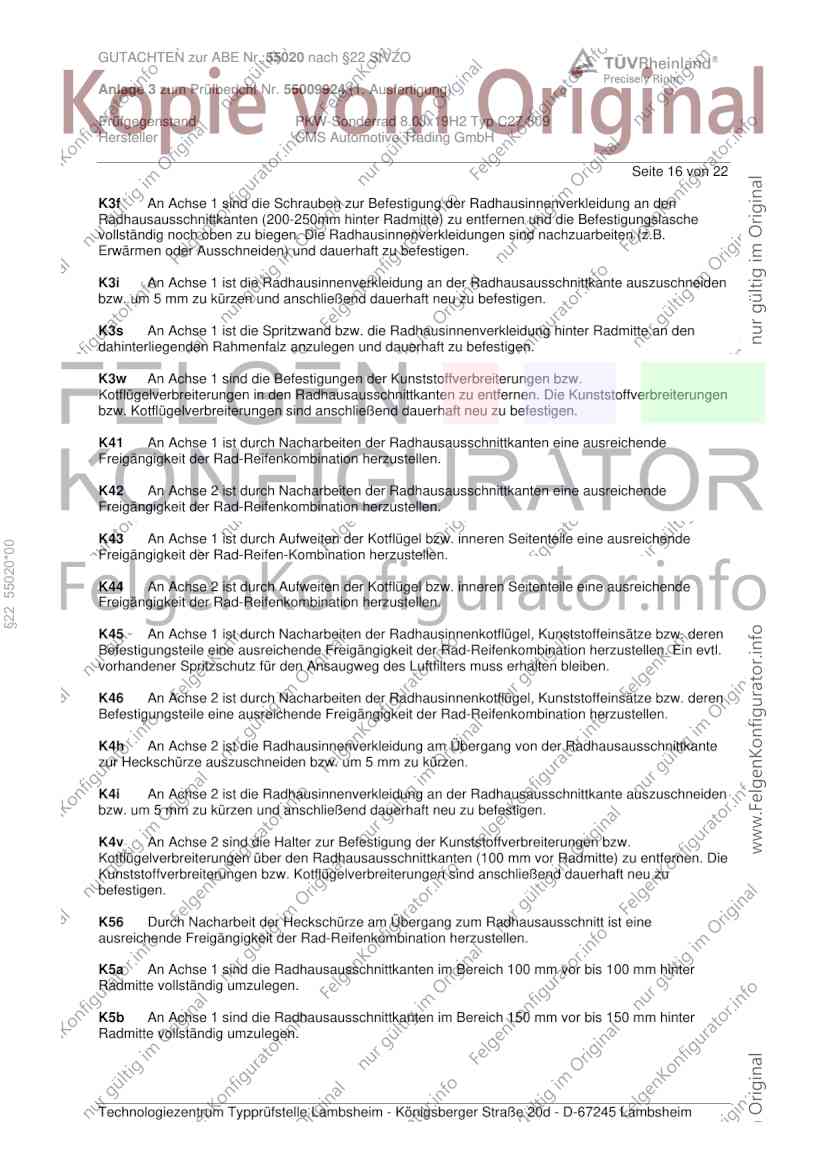

Seite 16 von 22
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (200-250mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig noch oben zu biegen. Die Radhausinnenverkleidungen sind nachzuarbeiten (z.B.
Erwärmen oder Ausschneiden) und dauerhaft zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K3w An Achse 1 sind die Befestigungen der Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen in den Radhausausschnittkanten zu entfernen. Die Kunststoffverbreiterungen
bzw. Kotflügelverbreiterungen sind anschließend dauerhaft neu zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
§22 55020*00
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4v An Achse 2 sind die Halter zur Befestigung der Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen über den Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen. Die
Kunststoffverbreiterungen bzw. Kotflügelverbreiterungen sind anschließend dauerhaft neu zu
befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55020 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55009924 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ C27 809
Hersteller CMS Automotive Trading GmbH

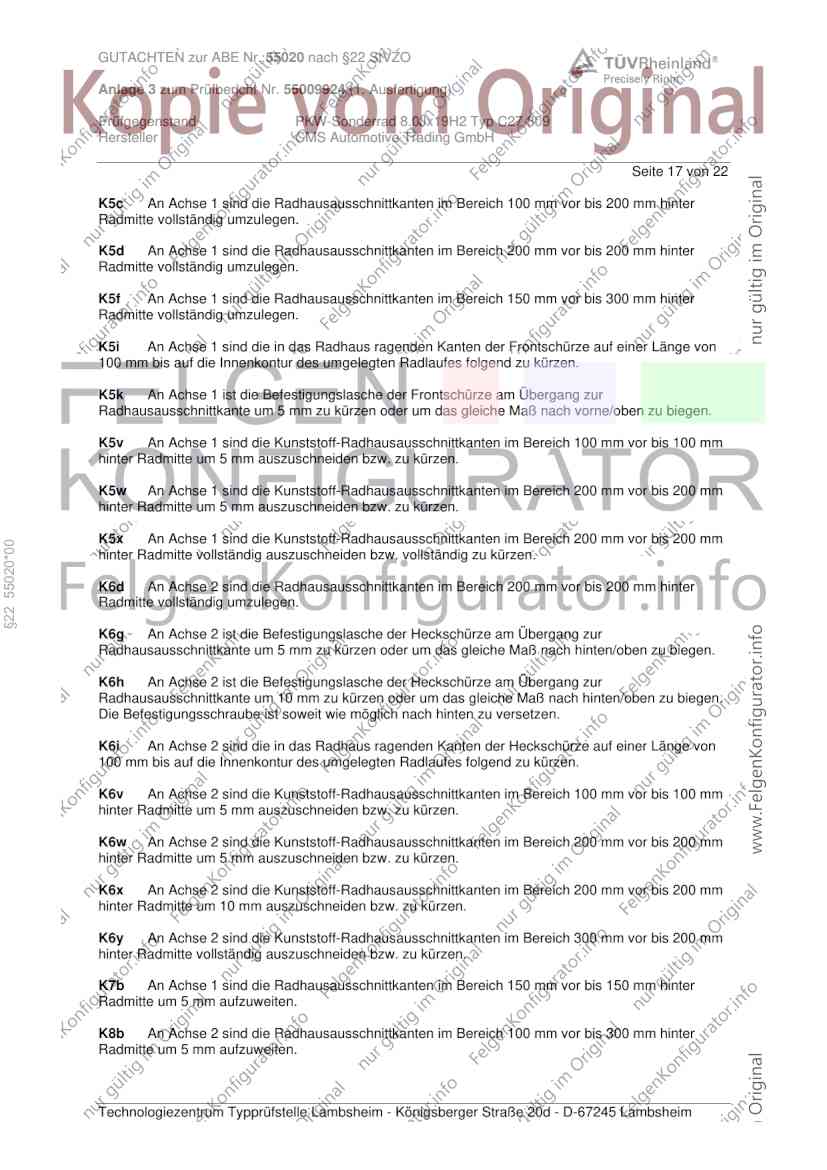

Seite 17 von 22
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5f An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 300 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
§22 55020*00
hinter Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte um 5 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55020 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55009924 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ C27 809
Hersteller CMS Automotive Trading GmbH

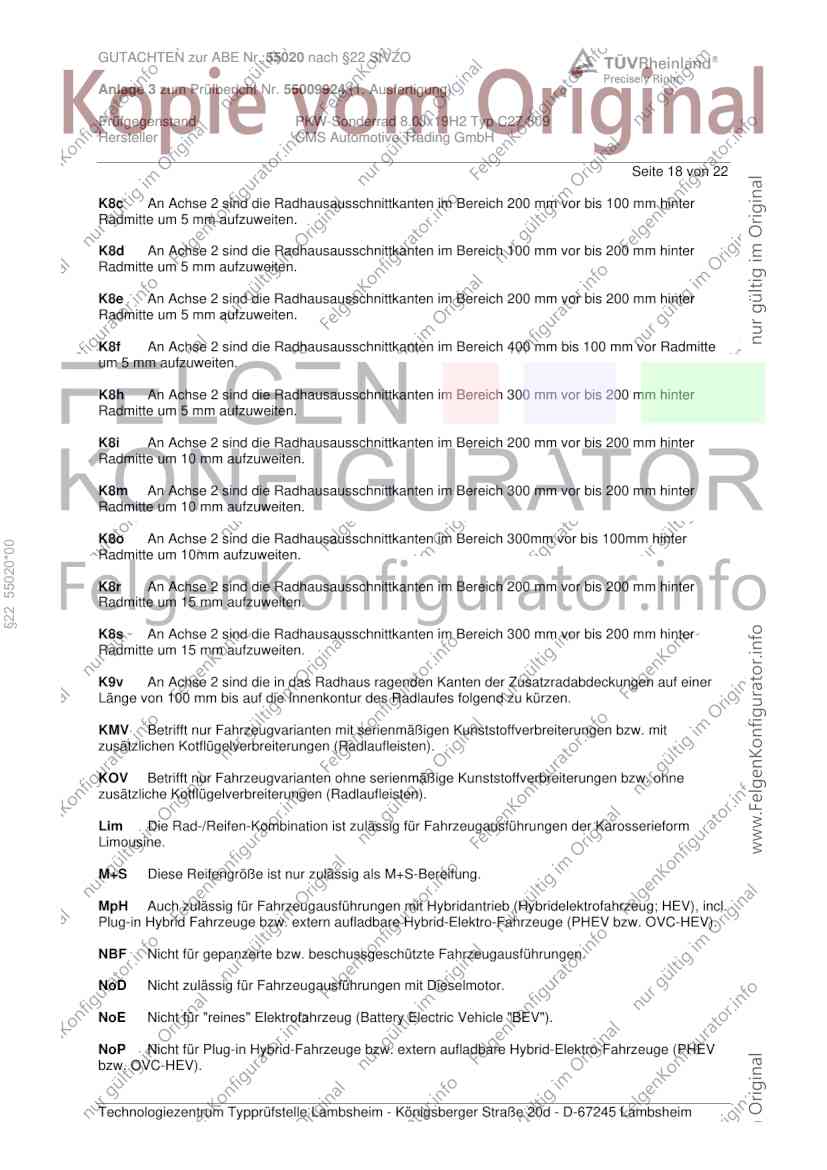

Seite 18 von 22
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8f An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm bis 100 mm vor Radmitte
um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8o An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 100mm hinter
§22 55020*00
Radmitte um 10mm aufzuweiten.
K8r An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl.
Plug-in Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV
bzw. OVC-HEV).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55020 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55009924 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ C27 809
Hersteller CMS Automotive Trading GmbH

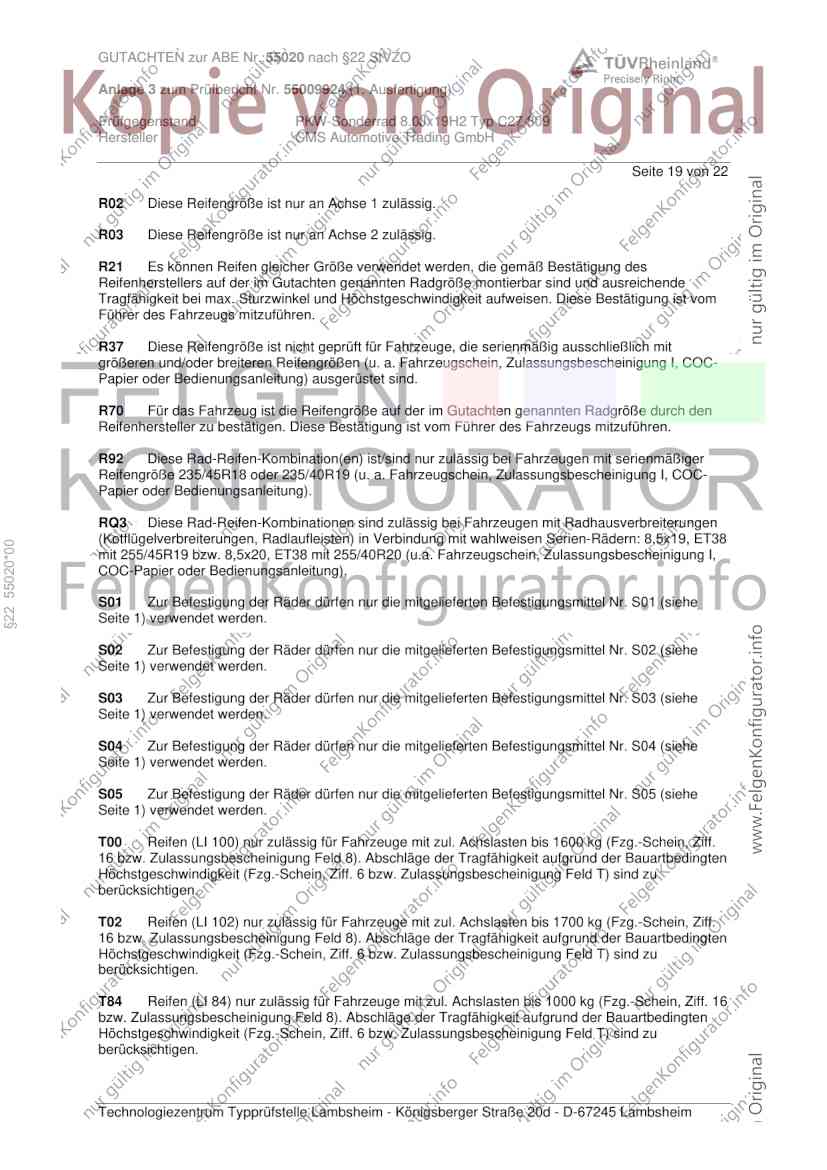

Seite 19 von 22
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
R92 Diese Rad-Reifen-Kombination(en) ist/sind nur zulässig bei Fahrzeugen mit serienmäßiger
Reifengröße 235/45R18 oder 235/40R19 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
RQ3 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit wahlweisen Serien-Rädern: 8,5x19, ET38
§22 55020*00
mit 255/45R19 bzw. 8,5x20, ET38 mit 255/40R20 (u.a. Fahrzeugschein, Zulassungsbescheinigung I,
COC-Papier oder Bedienungsanleitung).
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55020 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55009924 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ C27 809
Hersteller CMS Automotive Trading GmbH
Seite 20 von 22
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
§22 55020*00
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55020 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55009924 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ C27 809
Hersteller CMS Automotive Trading GmbH
Seite 21 von 22
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4, ...).
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 225/55R19 275/45R19
Nr. 6 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 7 235/40R19 265/35R19, 275/35R19
Nr. 8 235/45R19 255/40R19, 265/40R19
Nr. 9 235/50R19 255/45R19, 265/45R19
Nr. 10 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 11 245/30R19 305/25R19
Nr. 12 245/35R19 255/35R19, 275/30R19, 285/30R19
Nr. 13 245/40R19 275/35R19, 285/35R19
Nr. 14 245/45R19 275/40R19
§22 55020*00
Nr. 15 245/50R19 275/45R19
Nr. 16 255/30R19 305/25R19, 315/25R19
Nr. 17 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 18 255/40R19 285/35R19, 295/35R19
Nr. 19 255/45R19 285/40R19
Nr. 20 255/50R19 275/45R19, 285/45R19, 295/45R19
Nr. 21 255/55R19 275/50R19
Nr. 22 265/30R19 305/25R19, 315/25R19
Nr. 23 265/35R19 295/30R19, 305/30R19
Nr. 24 265/40R19 295/35R19
Nr. 25 265/45R19 295/40R19
Nr. 26 265/50R19 295/45R19
Nr. 27 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VoA Nicht für Fahrzeugausführung VW Passat Alltrack (Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X28 Nur zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
X88 Diese Rad- / Reifenkombination ist nicht zulässig an Fahrzeugen mit 18 Zoll Serienradgröße
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Y16 Diese Rad-/Reifenkombination ist nicht zulässig an Fahrzeugausführungen mit
Automatikgetriebe oder elektrohydraulischem Direktschaltgetriebe.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55020 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55009924 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ C27 809
Hersteller CMS Automotive Trading GmbH
Seite 22 von 22
Z20 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 20-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 1. August 2024 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 22 und gilt für Sonderräder ab Herstellungsdatum Dezember 2023.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
§22 55020*00
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 1. August 2024
Pohl 00432698.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
