GUTACHTEN zur ABE Nr.55611 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55812424 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J X 19 EH2+ Typ A247A
Hersteller Arcasting S.r.l.
Seite 1 von 24
Auftraggeber Arcasting S.r.l.
Via Monte Santo, 41
I-31039 Riese Pio X (TV)
39 02 0140611
Prüfgegenstand PKW-Sonderrad
Modell NORA
Typ A247A
Radgröße 8J X 19 EH2+
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring
Lochzahl/ Einpress- Rad- last Abrollumfang
Lochkreis- (mm)/ tiefe (mm) (kg) (mm)
Mittenloch-ø (mm)
34S5112A666 A247A 5X112 ET34 / Ø66,6-Ø57,1 5/112/57,1 34 800 2200
Kennzeichnungen
KBA-Nummer 55611
Herstellerzeichen ARCASTING
Radtyp und Ausführung A247A...(s.o.)
Radgröße 8J X 19 EH2+
Einpresstiefe ET...(s.o.)
Herkunftsmerkmal MADE IN ITALY
§22 55611*00
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28,3
S02 Schraube M14x1,5 Kegel 60° 140 28,3
S03 Schraube M14x1,5 Kegel 60° 125 28,3
S04 Schraube M14x1,5 Kegel 60° 120 27
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an den im
Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen
durchgeführt.
Verwendungsbereich
Hersteller Aiways
Audi
MG (Saic)
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55611 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55812424 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J X 19 EH2+ Typ A247A
Hersteller Arcasting S.r.l.
Seite 2 von 24
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Aiways U5 55, 60 225/50R19 A12 A58 V19
MAS861, -/WVTA 55, 60 235/50R19 A01 K1a K1b K3s S01
e13*2007/46*2315*..; 55, 60 245/45R19 A01 K3s
e13*KS07/46*1629*..; 55, 60 255/45R19 A01 K1a K1b K3s
e13*KS07/46*1631*..
Audi A3 Limousine 110-147 225/35R19 K1c K2b K4i K5b K8h T84 T88 A01 A12 A57
GY 110-147 235/35R19 K1c K2b K4i K5b K8h T91 F24 Lim NoE
e1*2007/46*2060*.. 110-147 245/30R19 K1c K2c K4i K5b K7a K8m T89 NoP V00 V19
S02
Audi A3 Sportback 110-147 225/35R19 K1c K2b K4i K5b K8h T84 T88 A01 A12 A57
GY 110-147 235/35R19 K1c K2b K4i K5b K8h T91 F24 Flh KOV
e1*2007/46*2060*.. 110-147 245/30R19 K1c K2c K4i K5b K7a K8m T89 NoE NoP V00
V19 S02
Audi A3 Sportback 81-96 225/35R19 K1c K2b K4i K5b K8h T84 T88 A01 A12 A58
GY 81-96 235/35R19 G01 K1c K2b K4i K5b K8m F23 Flh KOV
e1*2007/46*2060*.. 81-96 245/30R19 K1c K2c K4i K5b K7a K8s T89 NoE NoP V19
S02
§22 55611*00
Audi A3 Sportback TFSIe 110 225/35R19 K1c K2b K4i K5b K8h T88 A01 A12 A58
GY 110 235/35R19 K1c K2b K4i K5b K8h F24 Flh KOV
e1*2007/46*2060*.. 110 245/30R19 K1c K2c K4i K5b K7a K8m T89 V19 S02
- Plug-in Hybrid
Audi A4 74-162 225/35R19 K1a K1b K2b K46 T88 A01 A12 Car
8E 74-188 235/35R19 K1c K2b K44 K46 T87 T91 Lim S04
e1*98/14*0151*..,
e1*2001/116*0151*..
Audi A4 162 225/35R19 K1a K1b K2b K46 T88 A01 A12 Car
QB6 162 235/35R19 K1c K2b K44 K46 T88 T91 Cbo Lim S04
e1*2001/116*0243*..
Audi A4 Cabriolet 96-162 225/35R19 K1a K2b K46 T88 A01 A12 Cbo
8H 96-188 235/35R19 K1c K2b K44 K46 T91 S04
e1*98/14*0177*..,
e1*2001/116*0177*..
Audi A4 S4 253 235/35R19 Car K1c K2b K44 K46 Lim T91 A01 A12 S01
8E,8H,QB6 253 235/35R19 Cbo K1c K2b K44 K46 T91 Y16
e1*98/14,2001/116*
0151,0177,0243*..
Audi A6 81-142 225/35R19 K1c K46 T88 A01 A12 Au9
4B 81-184 235/35R19 G40 K1c K2b K44 T87 T88 T91 Car K46 Lim
e1*96/27, 98/14, 81-184 245/35R19 G01 K1c K2b K41 K44 L02 T89 R21 X27 S01
2001/116*0051*.. T93
Audi A6 -/Avant 89-257 245/35R19 K1b K2b T89 T93 A01 A12 Car
4F, 4F1 Lim NBF X27
e1*2001/116*0254*.., S01
e1*2001/116*0276*..;
e13*2007/46*1080*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55611 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55812424 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J X 19 EH2+ Typ A247A
Hersteller Arcasting S.r.l.
Seite 3 von 24
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A6 Allroad 120-257 225/45R19 T96 A12 X28 S01
4F, 4F1 120-257 235/40R19 T96
e1*2001/116*0254*..; 120-257 245/40R19 A01 K42 K46 T94
e13*2007/46*1080*..
Audi A8 154-257 235/45R19 A11 R37 T95 T99 Lim NBF S01
4E 154-257 245/40R19 A12 R37 T94 T98
e1*2001/116*0198*.., 154-257 245/45R19 A01 A12 G01 K41 R37
e1*2001/116*0246*.. 154-257 255/40R19 A01 A12 K1a K2b R70 T00 T96
154-331 235/45R19 A11 M+S T95 T99
154-331 245/40R19 A12 M+S T94 T98
Audi Q2 81-110 225/40R19 K1c K2b A01 A12 A58
GA 81-110 235/35R19 K1c K2b K8f T87 T91 V19 S02
e1*2007/46*1552*.. 81-110 235/40R19 K1c K2b K8f
- Frontantrieb 81-110 245/35R19 K1c K2c K8f
81-110 245/40R19 K1c K2c K8f
Audi Q2 81-110 225/40R19 A12 A58 KMV
GA 81-110 235/35R19 A01 K1a K1b K2b K8f T87 T91 R92 V19 S02
e1*2007/46*1552*..
§22 55611*00
81-110 235/40R19 A01 K1a K1b K2b K8f
- Frontantrieb 81-110 245/35R19 A01 K1c K2c K8f
- mit Zusatz- 81-110 245/40R19 A01 K1c K2c K8f
Verbreiterungen
Audi Q2 Quattro 110, 140 225/40R19 K1c K2b A01 A12 A56
GA 110, 140 235/35R19 K1c K2b K6w K8c T91 S02
e1*2007/46*1552*01-.. 110, 140 235/40R19 K1c K2b K6w K8c
110, 140 245/35R19 K1c K2c K6y K8i
110, 140 245/40R19 K1c K2c K6y K8i
Audi Q2 Quattro 110, 140 225/40R19 A12 A56 KMV
GA 110, 140 235/35R19 A01 K1a K1b K2b K6w K8c T91 R92 S02
e1*2007/46*1552*01-.. 110, 140 235/40R19 A01 K1a K1b K2b K6w K8c
- mit Zusatz- 110, 140 245/35R19 A01 K1c K2c K6w K8c
Verbreiterungen 110, 140 245/40R19 A01 K1c K2c K6w K8c
Audi Q3 (I) 88-162 225/40R19 A12 A57 V00
8U, 8U1 88-162 225/45R19 V19 S02
e1*2007/46*0591*..; 88-162 235/40R19
e13*2007/46*1163*.. 88-162 235/45R19
88-162 245/40R19
Audi Q3 (I) 88-162 225/40R19 A12 A57 KMV
8U, 8U1 88-162 225/45R19 V00 V19 S02
e1*2007/46*0591*..; 88-162 235/40R19
e13*2007/46*1163*.. 88-162 235/45R19
- mit Radhaus- 88-162 245/40R19
Verbreiterungen
Audi Q3, -/Sportback (II) 110-180 225/50R19 A01 K1a K1b K2b A12 A57 MpH
F3 110-180 235/45R19 S02
e1*2007/46*1900*.. 110-180 235/50R19 A01 K1c K2b
110-180 245/45R19 A01 K1a K1b K2b
110-180 255/45R19 A01 K1c K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55611 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55812424 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J X 19 EH2+ Typ A247A
Hersteller Arcasting S.r.l.
Seite 4 von 24
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q3, -/Sportback (II) 110-180 225/50R19 A91 A57 MpH RQ3
F3 110-180 235/45R19 A91 S02
e1*2007/46*1900*.. 110-180 235/50R19 A12
- mit Radhaus- 110-180 245/45R19 A12
Verbreiterungen 110-180 255/45R19 A12
Audi Q4 e-tron -/Sportback 70-89 235/55R19 K1a R02 156 A01 A12 A57
FZ 70-89 255/50R19 K1c K5a 157 V19 S01
e1*2018/858*00006*..
- Elektro
Audi RS3 Limousine 294 235/35R19 K1a K1b K6g K8h T91 A01 A12 A56
8V Lim S01
e1*2007/46*0608*03-..
Audi S3 Limousine 228, 245 225/35R19 K1c K2b K4i K5b K8h T88 A01 A12 A56
GY 228, 245 235/35R19 K1c K2b K4i K5b K8h T91 F24 Lim NoP
e1*2007/46*2060*.. 228, 245 245/30R19 K1c K2c K4i K5b K7a K8m T89 S02
Audi S3 Sportback 228, 245 225/35R19 K1c K2b K4i K5b K8h T88 A01 A12 A56
GY 228, 245 235/35R19 K1c K2b K4i K5b K8h T91 F24 Flh KOV
e1*2007/46*2060*.. NoP S02
§22 55611*00
228, 245 245/30R19 K1c K2c K4i K5b K7a K8m T89
Audi SQ2 Quattro 221 225/40R19 M+S A12 A56 KMV
GA 221 235/35R19 A01 K1a K1b K2b K6w K8c T91 S02
e1*2007/46* 221 235/40R19 A01 K1a K1b K2b K6w K8c
1552*09-.. 221 245/35R19 A01 K1c K2a K2b K6w K8c
- mit Zusatz- 221 245/40R19 A01 K1c K2a K2b K6w K8c
Verbreiterungen
Audi TT (III) 132-169 225/35R19 K6g T84 T88 A01 A12 A57
8J 132-169 225/40R19 K6g Cbo Cpe S01
e1*2001/116* 132-169 235/35R19 K1a K2b K6g K8c
0369*17-.. 132-169 245/35R19 K1a K2b K6g K8c
ab MJ 2015 (8S)
incl. Facelift 2018
Audi TT (III) 180 225/35R19 K6g T84 T88 A01 A12 A57
8J 180 225/40R19 K6g Cbo Cpe S01
e1*2001/116* 180 235/35R19 K1a K2b K6g K8c
0369*31-.. 180 245/35R19 K1a K2b K6g K8c
ab Facelift 2018 (8S)
Audi TTS (III) 210-235 225/35R19 K6g M+S T84 T88 A01 A12 A56
8J 210-235 225/40R19 K6g M+S Cbo Cpe S01
e1*2001/116* 210-235 235/35R19 K1a K2b K6g K8c M+S
0369*18-.. 210-235 245/35R19 K1a K2b K6g K8c M+S
ab MJ 2015 (8S)
incl. Facelift 2018
MG EHS (RX6) PHEV 119 225/45R19 A12 A58 V19
AS23P-L 119 235/45R19 S03
e5*2018/858*00003*.. 119 245/40R19
- Plug-in Hybrid
MG HS 119 225/45R19 A12 A58 V19
AS23 119 235/45R19 S03
e4*2018/858*00111*.. 119 245/40R19
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55611 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55812424 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J X 19 EH2+ Typ A247A
Hersteller Arcasting S.r.l.
Seite 5 von 24
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
MG ZS EV 68-75 225/40R19 G75 K6w A01 A12 A58
ZS1, SZS1 68-75 235/35R19 K2b K3i K4i K5w K6d K6x Flh S03
e4*2007/46*1417*..; 68-75 245/35R19 K2b K3i K4i K5w K6d K6x
e4*2007/46*1435*..
- Elektro
MG4 Electric 54, 68 235/35R19 K1a K1b K2b T91 A01 A12 A58
SEH3 54, 68 245/35R19 K1a K1b K2b T93 Flh X88 S03
e4*2018/858*00093*..
- Elektro
MG5 Electric (SW EV) 73, 75 225/35R19 K1a K1b K2b K8h T88 A01 A12 A58
EP22-L 73, 75 235/35R19 K1c K2b K8h T91 Car F23 S03
e4*2018/858*00053*.. 73, 75 245/35R19 K1c K2a K2b K5d K5k K6g K8m
- Elektro
Cupra Formentor 110,140 225/45R19 M+S A57 NoP S02
KM 110,140 235/40R19 A01 K1a K1b M+S
e9*2007/46* 110,140 245/40R19 A01 K1c K6w
4008*00-19
Cupra Formentor 110 245/40R19 K1c K6w A01 A12 A58
§22 55611*00
KM NoP S02
e9*2007/46*4008*20-..
- ab Facelift 2024
Cupra Formentor e-Hybrid 110 225/45R19 M+S R37 A12 A58 S02
KM 110 235/40R19 A01 K1a K1b M+S R37
e9*2007/46* 110 245/40R19 A01 K1c K6w
4008*00-19
- Plug-in Hybrid
Cupra Formentor e-Hybrid 110, 130 245/40R19 K1c K6w A01 A12 A58
KM BW1 S02
e9*2007/46*4008*21-..
- Plug-in Hybrid
- ab Facelift 2024
Cupra Formentor VZ 180,228 225/45R19 M+S R37 A12 A57 NoP
KM 180,228 235/40R19 A01 K1a K1b M+S R37 S02
e9*2007/46* 180,228 245/40R19 A01 K1c K6w
4008*00-19
Cupra Formentor VZ 245 245/40R19 K1c K6w A01 A12 A56
KM BW1 NoP S02
e9*2007/46*4008*22-..
ab Facelift 2024
Cupra Tavascan 89 235/55R19 M+S R02 A12 A58 RC1
KR 89 255/50R19 A01 K1c M+S R02 V19 Z19 S01
e9*2018/858*11511*.. 89 255/50R19 M+S R03
- Elektro
- mit 20/21 Zoll
Serienbereifung
Cupra Terramar 110 235/50R19 AS9 A58 NoE NoP
KP 110 245/45R19 A92 V19 S02
e9*2018/858*04014*.. 110 255/45R19 A12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55611 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55812424 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J X 19 EH2+ Typ A247A
Hersteller Arcasting S.r.l.
Seite 6 von 24
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Cupra Terramar e-Hybrid 110, 130 235/50R19 AS9 A58 BW1 V19
KP 110, 130 245/45R19 A92 Z18 S02
e9*2018/858*04014*.. 110, 130 255/45R19 A12
- Plug-in Hybrid
Cupra Terramar VZ 195 235/50R19 AS9 M+S A56 BW1 NoE
KP 195 245/45R19 A92 M+S NoP Z18 S02
e9*2018/858*04014*.. 195 255/45R19 A12 M+S
Seat Alhambra 85-162 225/40R19 T93 A12 A57 S02
7N 85-162 245/35R19 A01 K2b T93
e1*2007/46*0402*..;
e1*2007/46*0435*..
- incl. Facelift 2015
Seat Ateca 85, 110 225/40R19 R37 A12 A58 F23
5FP 85, 110 225/40R19 M+S KMV NoP V19
e9*2007/46*6394*.. 85, 110 225/45R19 A01 G01 R37 S02
- incl. ab Modell 2021 85, 110 225/45R19 A01 G01 M+S
- Frontantrieb 85, 110 235/40R19 A01 K1c K2b
- mit Radhaus- 85, 110 245/35R19 A01 K1c K2b K6v K8c
§22 55611*00
Verbreiterungen 85, 110 245/40R19 A01 K1c K2b K6v K8c
Seat Ateca 81-110 225/40R19 K1c K2b A01 A12 A58
5FP 81-110 225/45R19 G01 K1c K2b F23 KOV NoP
e9*2007/46*6394*.. 81-110 235/40R19 K1c K2b S02
- incl. ab Modell 2021 81-110 245/35R19 K1c K2b
- Frontantrieb 81-110 245/40R19 K1c K2b
- ohne Radhaus-
Verbreiterungen
Seat Ateca 4drive 110, 140 225/40R19 K1a K1b K2b A01 A12 A56
5FP 110, 140 225/45R19 K1a K1b K2b F24 KMV NoP
e9*2007/46*6394*.. 110, 140 235/40R19 K1c K2b K6v K8c S02
- incl. ab Modell 2021 110, 140 245/40R19 K1c K2b K6v K8c
- mit Radhaus-
Verbreiterungen
Seat Cupra Ateca 221 225/40R19 K1a K1b R37 A01 A12 A56
5FP 221 225/40R19 K1a K1b M+S F24 S02
e9*2007/46*6394*11-.. 221 225/45R19 K1a K1b R37
221 225/45R19 K1a K1b M+S
221 235/40R19 K1c K2b K6v K8d M+S
221 235/40R19 K1c K2b K6v K8d R37
221 245/40R19 K1c K2b K6v K8c
Seat Cupra Ateca 1,5TSI 110 225/40R19 M+S A12 A58 F23
5FP 110 225/45R19 A01 G01 M+S KMV NoP V19
e9*2007/46*6394*40-.. 110 235/40R19 A01 K1c K2b S02
- Frontantrieb 110 245/35R19 A01 K1c K2b K6v K8c
110 245/40R19 A01 K1c K2b K6v K8c
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55611 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55812424 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J X 19 EH2+ Typ A247A
Hersteller Arcasting S.r.l.
Seite 7 von 24
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Cupra Ateca 2,0TSI 140 225/40R19 K1a K1b M+S A01 A12 A56
5FP 140 225/45R19 K1a K1b M+S F24 NoP S02
e9*2007/46*6394*40-.. 140 235/40R19 K1c K2b K6v K8d M+S
140 245/40R19 K1c K2b K6v K8c
Seat Cupra Ateca VZ- 221 225/40R19 A33 M+S A56 F24 KMV
Edition 221 225/45R19 A12 M+S Z20 S02
5FP 221 235/40R19 A12 M+S
e9*2007/46*6394*23-.. 221 245/40R19 A01 A12 K1a K2b K6v K8c
- mit Zusatz-
Verbreiterungen
Seat Exeo / Exeo ST 75-155 225/35R19 K1a K1b T88 A01 A12 A58
3R, 3RN 75-155 235/35R19 K1a K1b T87 T91 Car Lim S01
e9*2001/116*0072*.., 75-155 245/30R19 K1c K2b K3b K6g K8b T89
e9*2007/46*0011*..
Seat Tarraco 110-180 235/45R19 T95 T99 A12 A57 MpH
KN 110-180 235/50R19 A01 K1c S02
e9*2007/46*6666*.. 110-180 245/45R19 A01 K1a K1b
- ohne FR-Line 110-180 255/45R19 A01 K1c
§22 55611*00
Seat Tarraco FR 110-180 235/45R19 T95 T99 A12 A57 MpH
KN 110-180 235/50R19 RQ3 S02
e9*2007/46*6666*.. 110-180 245/45R19
110-180 255/45R19
Skoda Enyaq 50 / 60 70 235/55R19 A32 A58 V19 S01
NY 70 245/50R19 A01 A12 K1a K2b
e8*2007/46*0416*.. 70 255/50R19 A01 A12 K1c R02
- incl. Coupé 70 255/50R19 A01 K2b R03
- Elektro
Skoda Enyaq 80,85 -/X 70-89 235/55R19 R02 156 A01 A12 A57
NY 70-89 255/50R19 K2b R03 157 V19 S01
e8*2007/46*0416*.. 70-89 255/50R19 K1c R02 157
- incl. Coupé
- Elektro
Skoda Enyaq RS 77 235/55R19 M+S R02 156 A01 A12 A56
NY 77 255/50R19 K2b M+S R03 157 V19 S01
e8*2007/46*0416*.. 77 255/50R19 K1c M+S R02 157
- incl. Coupé
- Elektro
Skoda Karoq 81-110 225/40R19 K1c K2b A01 A12 A58
NU 81-110 225/45R19 G01 K1c K2b F23 KOV V19
e8*2007/46*0272*.. 81-110 235/40R19 K1c K2b S02
- Frontantrieb 81-110 245/35R19 K1c K2b
- ohne Radhaus- 81-110 245/40R19 K1c K2b
Verbreiterungen
Skoda Karoq 4x4 110, 140 225/40R19 K1c K2b A01 A12 A56
NU 110, 140 225/45R19 K1c K2b F24 KOV S02
e8*2007/46*0272*.. 110, 140 235/40R19 K1c K2b
- ohne Radhaus- 110, 140 245/40R19 K1c K2b
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55611 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55812424 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J X 19 EH2+ Typ A247A
Hersteller Arcasting S.r.l.
Seite 8 von 24
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Karoq Scout 85, 110 225/40R19 K1a K1b A01 A12 A58
NU 85, 110 225/45R19 G01 K1a K1b F23 KMV V19
e8*2007/46*0272*.. 85, 110 235/40R19 K1c K2b S02
- Frontantrieb 85, 110 245/35R19 K1c K2b
- mit Radhaus- 85, 110 245/40R19 K1c K2b
Verbreiterungen
Skoda Karoq Scout 4x4 110, 140 225/40R19 K1a K1b K2b A01 A12 A56
NU 110, 140 225/45R19 K1a K1b K2b F24 KMV S02
e8*2007/46*0272*.. 110, 140 235/40R19 K1c K2b
- mit Radhaus- 110, 140 245/40R19 K1c K2b K6v K8c
Verbreiterungen
Skoda Kodiaq (I) 85-180 235/45R19 T95 T99 A12 A57 S02
NS 85-180 235/50R19
e8*2007/46*0249*.. 85-180 245/45R19
- incl. Scout 85-180 255/45R19
Skoda Kodiaq (II) 110, 142 225/50R19 A12 A57 NoP
PS 110, 142 235/50R19 S02
e8*2018/858*00107*.. 110, 142 245/45R19
§22 55611*00
110, 142 255/45R19
Skoda Kodiaq (II) PHEV 110 225/50R19 A12 A58 S02
PS 110 235/50R19
e8*2018/858*00107*.. 110 245/45R19
- Plug-in Hybrid 110 255/45R19
Skoda Octavia (IV) 81-110 225/35R19 K1a K1b K2b K3i K4i K6i K8h A01 A12 A58
NX T84 T88 Car F23 KOV
e8*2007/46*0355*.. 81-110 225/40R19 K1a K1b K2b K3i K4i K6i K8h Lim NoE NoP
81-110 235/35R19 K1c K2b K3a K3c K3i K4i K5b V19 S02
K6i K8h
81-110 245/35R19 K1c K2c K3a K3c K3i K4i K5b
K6i K8m
Skoda Octavia (IV) 110-180 225/35R19 K1a K1b K2b K3i K4i K6i K8h A01 A12 A57
NX T88 Car F24 KOV
e8*2007/46*0355*.. 110-180 225/40R19 K1a K1b K2b K3i K4i K6i K8h Lim MpH NoE
110-180 235/35R19 K1c K2b K3a K3c K3i K4i K5b V00 V19 S02
K6i K8h T87 T91
110-180 245/35R19 K1c K2c K3a K3c K3i K4i K5b
K6i K8m
Skoda Octavia Scout (III) 81-135 225/35R19 T88 A12 A56 Car
5E 81-135 225/40R19 F24 S01
e11*2007/46* 81-135 235/35R19 A01 K1a K1b
0243*00-19 81-135 245/35R19 A01 K1a K1b
Skoda Octavia Scout (III) 110-140 225/35R19 K4i K6h K6x K8i K9v T88 A01 A12 A56
5E 110-140 225/40R19 K4i K6h K6x K8i K9v Car F24 S01
e11*2007/46* 110-140 235/35R19 K1a K2b K4i K6h K6x K8r K9v
0243*21-26; T87 T91
e8*2007/46*0318*.. 110-140 245/35R19 K1a K1b K2b K4i K6h K6x K8r
ab Facelift 2017 K9v
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55611 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55812424 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J X 19 EH2+ Typ A247A
Hersteller Arcasting S.r.l.
Seite 9 von 24
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia Scout (IV) 85, 110 225/35R19 K4i K6i K6w K8h T84 T88 A01 A12 A58
NX 85, 110 225/40R19 K4i K6i K6w K8h Car F23 KMV
e8*2007/46*0355*.. 85, 110 235/35R19 K1a K2b K3a K3c K3i K4i K5b NoE NoP V19
K5w K6i K6w K8h S02
85, 110 245/35R19 K1c K2b K3a K3c K3i K4i K5b
K5w K6i K6x K8m
Skoda Octavia Scout 4x4 110 225/35R19 K4i K6i K6w K8h T88 A01 A12 A56
(IV) 110, 147 225/40R19 K4i K6i K6w K8h Car F24 KMV
NX 110, 147 235/35R19 K1a K2b K3a K3c K3i K4i K5b NoE NoP S02
e8*2007/46*0355*.. K5w K6i K6w K8h T91
110, 147 245/35R19 K1c K2b K3a K3c K3i K4i K5b
K5w K6i K6x K8m
Skoda Superb (I) 74-142 225/35R19 K1a K1b K2b K45 K46 T88 A01 A12 A58
3U 74-142 235/35R19 G01 K1c K2b K45 K46 L02 T87 Lim S04
e11*98/14*0187*.. T88 T91
Skoda Superb (II) 77-147 225/35R19 K1a K1b K27 K2b K56 T88 A01 A12 Car
3T 77-191 235/35R19 G01 K1c K27 K2b K30 K41 K44 Lim V19 S01
e11*2001/116* K46 K56 T87 T91
§22 55611*00
0326*15-31; 77-191 245/30R19 K1c K27 K2c K30 K41 K44 K46
e11*2007/46* K56 T89
0014*07-21
Skoda Superb (III) 88-206 225/40R19 K4i K6g K6i K8e T89 T93 A01 A12 A57
3T 88-206 235/35R19 K2b K3f K4i K5d K6g K6i K8e Car Lim NoP
e11*2001/116* T87 T91 V00 V19 S02
0326*32-45; 88-206 235/40R19 K2b K3f K4i K5d K6g K6i K8e
e11*2007/46* 88-206 245/35R19 K1b K2b K3d K3f K4i K5d K6h
0014*22-..; K6i K8m T89 T93
e8*2007/46*0317*..
- incl. Scout
Skoda Superb Combi (IV) 110-195 225/40R19 A12 A57 Car
NZ 110-195 235/40R19 A01 K1a KOV NoP V00
e8*2018/858*00106*.. 110-195 245/35R19 A01 K1c K2b K4h K4i K8h V19 S02
Skoda Superb Combi (IV) 110 225/40R19 T93 A12 A58 Car
PHEV 110 235/40R19 A01 K1a KOV V19 S02
NZ 110 245/35R19 A01 K1c K2b K4h K4i K8h T93
e8*2018/858*00106*..
- Plug-in Hybrid
Skoda Superb iV (III) 115 225/40R19 K4i K6g K6i K8e T93 A01 A12 A58
3T 115 235/35R19 K2b K3f K4i K5d K6g K6i K8e Car Lim V19
e8*2007/46*0317*.. T91 S02
- Plug-in Hybrid 115 235/40R19 K2b K3f K4i K5d K6g K6i K8e
115 245/35R19 K1b K2b K3d K3f K4i K5d K6h
K6i K8m T93
Skoda Yeti 77-125 225/40R19 K1a K1b K2b T89 T93 A01 A12 A57
5L 77-125 235/35R19 K1c K2a K2b T87 T91 S01
e11*2007/46*0010*.., 77-125 245/35R19 K1c K2c T89 T93
e11*2007/46*0034*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55611 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55812424 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J X 19 EH2+ Typ A247A
Hersteller Arcasting S.r.l.
Seite 10 von 24
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Arteon -/Shooting 110-206 225/40R19 T89 T93 A12 A57 Car
Brake 110-206 225/45R19 Lim MpH S02
3H 110-206 235/40R19
e1*2007/46*1725*.. 110-206 245/40R19
VW Arteon R -/Shooting 235 245/40R19 A12 A56 Car
Brake R Lim NoP S02
3H
e1*2007/46*1725*..
VW Beetle, -/Cabrio (II) 77-162 225/40R19 K1a K1b A01 A12 A58
16 77-162 235/35R19 K1c K2b K3a K3c Cbo Flh S01
e1*2007/46*0539*.. 77-162 235/40R19 K1c K2b K3a K3c
77-162 245/35R19 K1c K2a K2b K3a K3c K5c
VW Cross Touran (I) 75-130 235/35R19 K1c K30 T87 T91 A01 A12 KMV
1T, 1t S01
e1*2001/116*
0211*00-35;
e1*2007/46*
§22 55611*00
0357*00-13; 0506*..
- incl. Facelift 2011
VW Golf (VII) Alltrack 81-135 225/35R19 K1c K3b K6h K6i K6x K8m T88 A01 A12 A56
AUV 81-135 225/40R19 K1c K3b K6h K6i K6x K8m Car F24 KMV
e1*2007/46*0627*.. 81-135 235/35R19 K1c K2b K3b K5b K5v K6h K6i S01
- incl. Facelift 2017 K6x K8m
81-135 245/35R19 K1c K2b K3b K5b K5v K6h K6i
K6y K8s
VW ID.4 Pro / GTX 70-89 235/55R19 K1a K1b R02 156 A01 A12 A57
E2 70-89 255/50R19 K1c K2b K3i 157 Car V19 S01
e1*2018/858*00004*..
- Elektro
VW ID.4 Pure 70 235/55R19 K1a K1b A01 A12 A58
E2 70 245/50R19 K1c K2b Car V19 S01
e1*2018/858*00004*.. 70 255/50R19 K1c K2b K3i
- Elektro
VW ID.5 Pro / GTX 70-89 235/55R19 K1a K1b R02 156 A01 A12 A57
E2 70-89 255/50R19 K1c K2b K3i 157 V19 S01
e1*2018/858*00004*..
- Elektro
VW Passat (IX) Variant 90-195 225/40R19 T89 T93 A12 A57 Car
CJ 90-195 235/40R19 A01 K1a KOV NoP V00
e1*2018/858*00366*.. 90-195 245/35R19 A01 K1c K2b K4h K4i K8h T89 V19 S02
T93
VW Passat (IX) Variant 110, 130 225/40R19 T93 A12 A58 Car
PHEV 110, 130 235/40R19 A01 K1a KOV V19 S02
CJ 110, 130 245/35R19 A01 K1c K2b K4h K4i K8h T93
e1*2018/858*00366*..
- Plug-in Hybrid
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55611 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55812424 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J X 19 EH2+ Typ A247A
Hersteller Arcasting S.r.l.

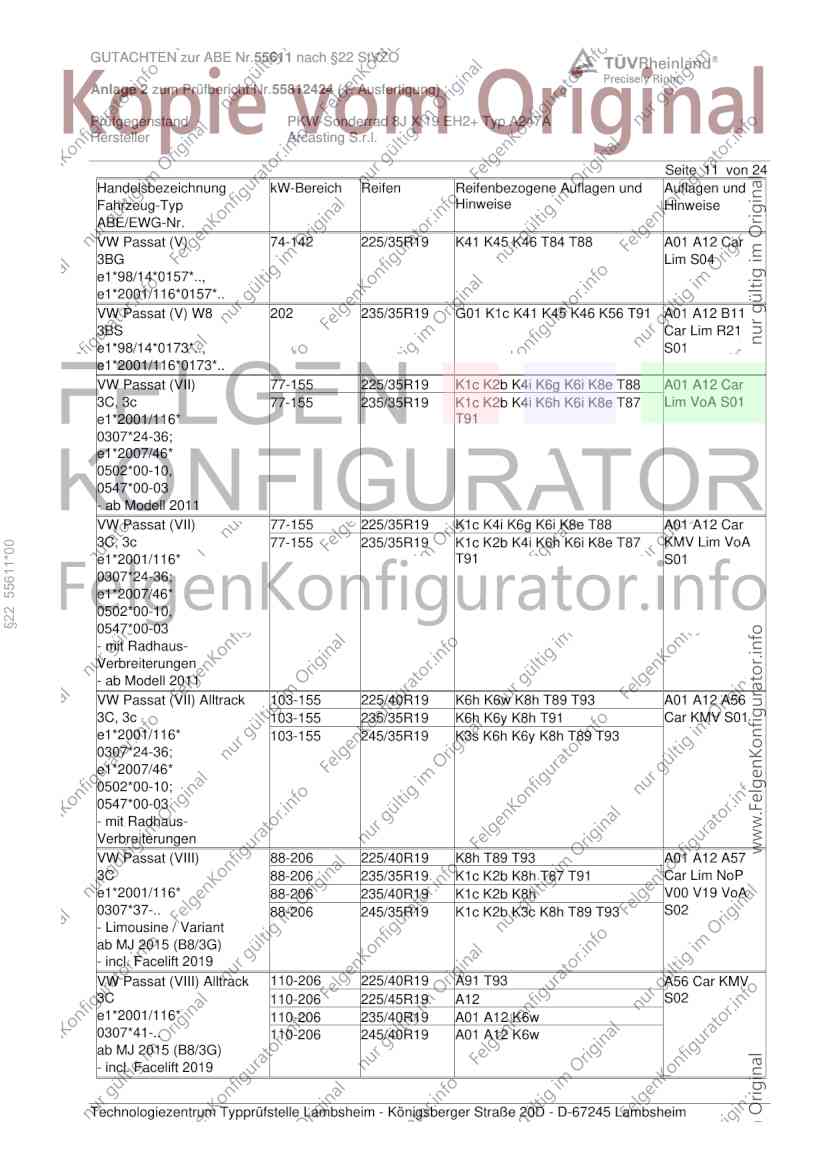

Seite 11 von 24
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat (V) 74-142 225/35R19 K41 K45 K46 T84 T88 A01 A12 Car
3BG Lim S04
e1*98/14*0157*..,
e1*2001/116*0157*..
VW Passat (V) W8 202 235/35R19 G01 K1c K41 K45 K46 K56 T91 A01 A12 B11
3BS Car Lim R21
e1*98/14*0173*.., S01
e1*2001/116*0173*..
VW Passat (VII) 77-155 225/35R19 K1c K2b K4i K6g K6i K8e T88 A01 A12 Car
3C, 3c 77-155 235/35R19 K1c K2b K4i K6h K6i K8e T87 Lim VoA S01
e1*2001/116* T91
0307*24-36;
e1*2007/46*
0502*00-10,
0547*00-03
- ab Modell 2011
VW Passat (VII) 77-155 225/35R19 K1c K4i K6g K6i K8e T88 A01 A12 Car
3C, 3c 77-155 235/35R19 K1c K2b K4i K6h K6i K8e T87 KMV Lim VoA
§22 55611*00
e1*2001/116* T91 S01
0307*24-36;
e1*2007/46*
0502*00-10,
0547*00-03
- mit Radhaus-
Verbreiterungen
- ab Modell 2011
VW Passat (VII) Alltrack 103-155 225/40R19 K6h K6w K8h T89 T93 A01 A12 A56
3C, 3c 103-155 235/35R19 K6h K6y K8h T91 Car KMV S01
e1*2001/116* 103-155 245/35R19 K3s K6h K6y K8h T89 T93
0307*24-36;
e1*2007/46*
0502*00-10;
0547*00-03
- mit Radhaus-
Verbreiterungen
VW Passat (VIII) 88-206 225/40R19 K8h T89 T93 A01 A12 A57
3C 88-206 235/35R19 K1c K2b K8h T87 T91 Car Lim NoP
e1*2001/116* 88-206 235/40R19 K1c K2b K8h V00 V19 VoA
0307*37-.. 88-206 245/35R19 K1c K2b K3c K8h T89 T93 S02
- Limousine / Variant
ab MJ 2015 (B8/3G)
- incl. Facelift 2019
VW Passat (VIII) Alltrack 110-206 225/40R19 A91 T93 A56 Car KMV
3C 110-206 225/45R19 A12 S02
e1*2001/116* 110-206 235/40R19 A01 A12 K6w
0307*41-.. 110-206 245/40R19 A01 A12 K6w
ab MJ 2015 (B8/3G)
- incl. Facelift 2019
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55611 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55812424 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J X 19 EH2+ Typ A247A
Hersteller Arcasting S.r.l.

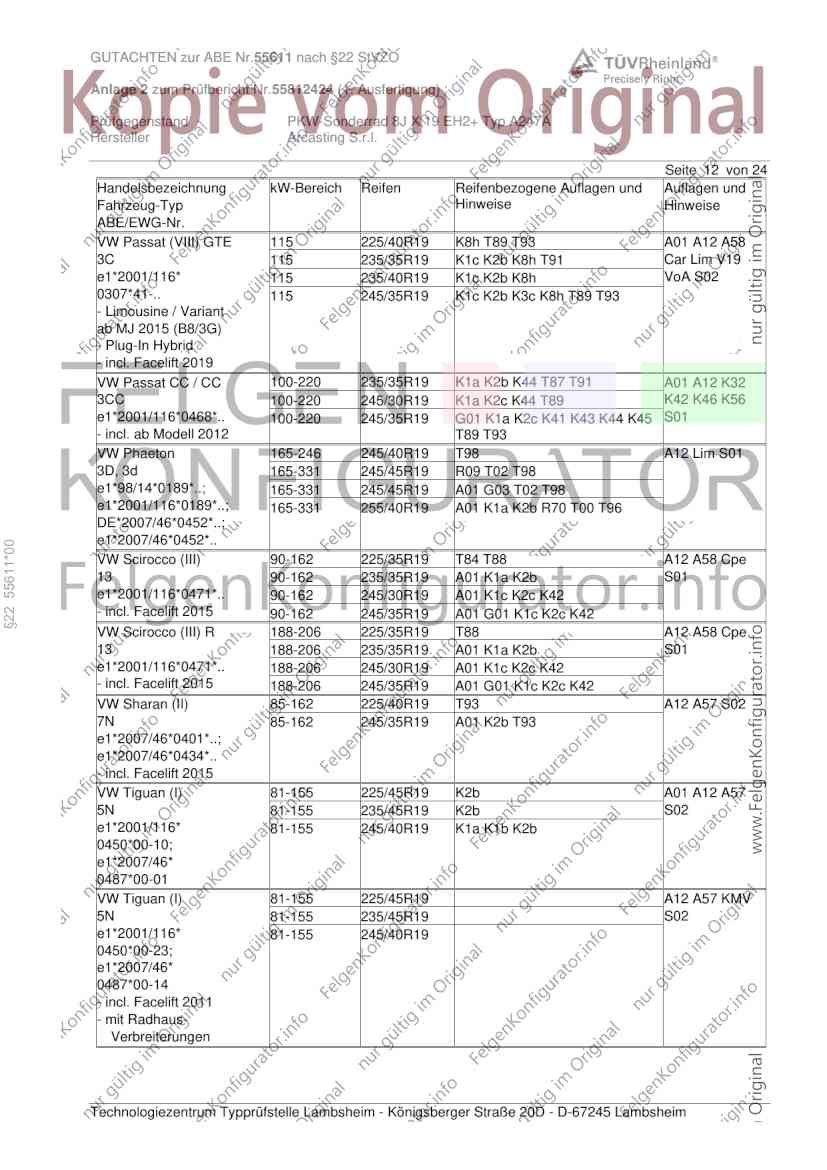

Seite 12 von 24
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat (VIII) GTE 115 225/40R19 K8h T89 T93 A01 A12 A58
3C 115 235/35R19 K1c K2b K8h T91 Car Lim V19
e1*2001/116* 115 235/40R19 K1c K2b K8h VoA S02
0307*41-.. 115 245/35R19 K1c K2b K3c K8h T89 T93
- Limousine / Variant
ab MJ 2015 (B8/3G)
- Plug-In Hybrid
- incl. Facelift 2019
VW Passat CC / CC 100-220 235/35R19 K1a K2b K44 T87 T91 A01 A12 K32
3CC 100-220 245/30R19 K1a K2c K44 T89 K42 K46 K56
e1*2001/116*0468*.. 100-220 245/35R19 G01 K1a K2c K41 K43 K44 K45 S01
- incl. ab Modell 2012 T89 T93
VW Phaeton 165-246 245/40R19 T98 A12 Lim S01
3D, 3d 165-331 245/45R19 R09 T02 T98
e1*98/14*0189*..; 165-331 245/45R19 A01 G03 T02 T98
e1*2001/116*0189*..; 165-331 255/40R19 A01 K1a K2b R70 T00 T96
DE*2007/46*0452*..;
e1*2007/46*0452*..
§22 55611*00
VW Scirocco (III) 90-162 225/35R19 T84 T88 A12 A58 Cpe
13 90-162 235/35R19 A01 K1a K2b S01
e1*2001/116*0471*.. 90-162 245/30R19 A01 K1c K2c K42
- incl. Facelift 2015 90-162 245/35R19 A01 G01 K1c K2c K42
VW Scirocco (III) R 188-206 225/35R19 T88 A12 A58 Cpe
13 188-206 235/35R19 A01 K1a K2b S01
e1*2001/116*0471*.. 188-206 245/30R19 A01 K1c K2c K42
- incl. Facelift 2015 188-206 245/35R19 A01 G01 K1c K2c K42
VW Sharan (II) 85-162 225/40R19 T93 A12 A57 S02
7N 85-162 245/35R19 A01 K2b T93
e1*2007/46*0401*..;
e1*2007/46*0434*..
- incl. Facelift 2015
VW Tiguan (I) 81-155 225/45R19 K2b A01 A12 A57
5N 81-155 235/45R19 K2b S02
e1*2001/116* 81-155 245/40R19 K1a K1b K2b
0450*00-10;
e1*2007/46*
0487*00-01
VW Tiguan (I) 81-155 225/45R19 A12 A57 KMV
5N 81-155 235/45R19 S02
e1*2001/116* 81-155 245/40R19
0450*00-23;
e1*2007/46*
0487*00-14
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55611 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55812424 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J X 19 EH2+ Typ A247A
Hersteller Arcasting S.r.l.

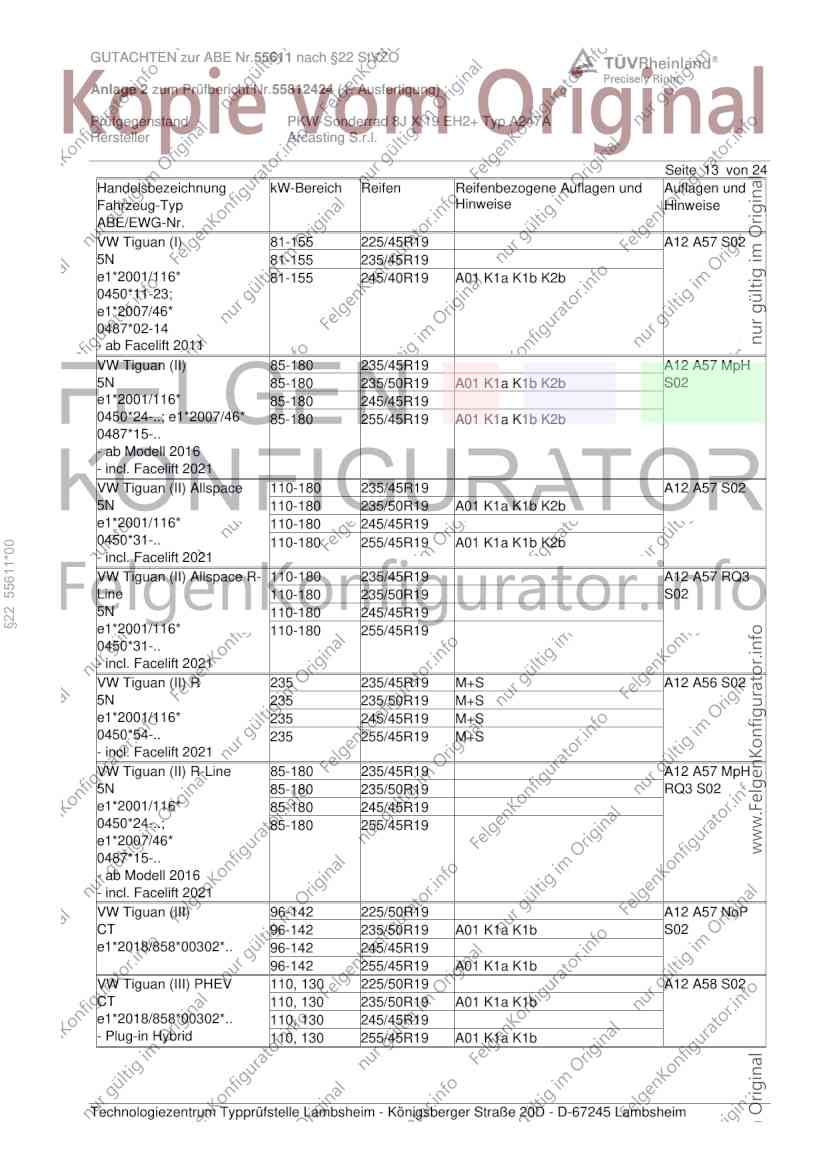

Seite 13 von 24
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Tiguan (I) 81-155 225/45R19 A12 A57 S02
5N 81-155 235/45R19
e1*2001/116* 81-155 245/40R19 A01 K1a K1b K2b
0450*11-23;
e1*2007/46*
0487*02-14
- ab Facelift 2011
VW Tiguan (II) 85-180 235/45R19 A12 A57 MpH
5N 85-180 235/50R19 A01 K1a K1b K2b S02
e1*2001/116* 85-180 245/45R19
0450*24-..; e1*2007/46* 85-180 255/45R19 A01 K1a K1b K2b
0487*15-..
- ab Modell 2016
- incl. Facelift 2021
VW Tiguan (II) Allspace 110-180 235/45R19 A12 A57 S02
5N 110-180 235/50R19 A01 K1a K1b K2b
e1*2001/116* 110-180 245/45R19
0450*31-.. 110-180 255/45R19 A01 K1a K1b K2b
§22 55611*00
- incl. Facelift 2021
VW Tiguan (II) Allspace R- 110-180 235/45R19 A12 A57 RQ3
Line 110-180 235/50R19 S02
5N 110-180 245/45R19
e1*2001/116* 110-180 255/45R19
0450*31-..
- incl. Facelift 2021
VW Tiguan (II) R 235 235/45R19 M+S A12 A56 S02
5N 235 235/50R19 M+S
e1*2001/116* 235 245/45R19 M+S
0450*54-.. 235 255/45R19 M+S
- incl. Facelift 2021
VW Tiguan (II) R-Line 85-180 235/45R19 A12 A57 MpH
5N 85-180 235/50R19 RQ3 S02
e1*2001/116* 85-180 245/45R19
0450*24-..; 85-180 255/45R19
e1*2007/46*
0487*15-..
- ab Modell 2016
- incl. Facelift 2021
VW Tiguan (III) 96-142 225/50R19 A12 A57 NoP
CT 96-142 235/50R19 A01 K1a K1b S02
e1*2018/858*00302*.. 96-142 245/45R19
96-142 255/45R19 A01 K1a K1b
VW Tiguan (III) PHEV 110, 130 225/50R19 A12 A58 S02
CT 110, 130 235/50R19 A01 K1a K1b
e1*2018/858*00302*.. 110, 130 245/45R19
- Plug-in Hybrid 110, 130 255/45R19 A01 K1a K1b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55611 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55812424 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J X 19 EH2+ Typ A247A
Hersteller Arcasting S.r.l.

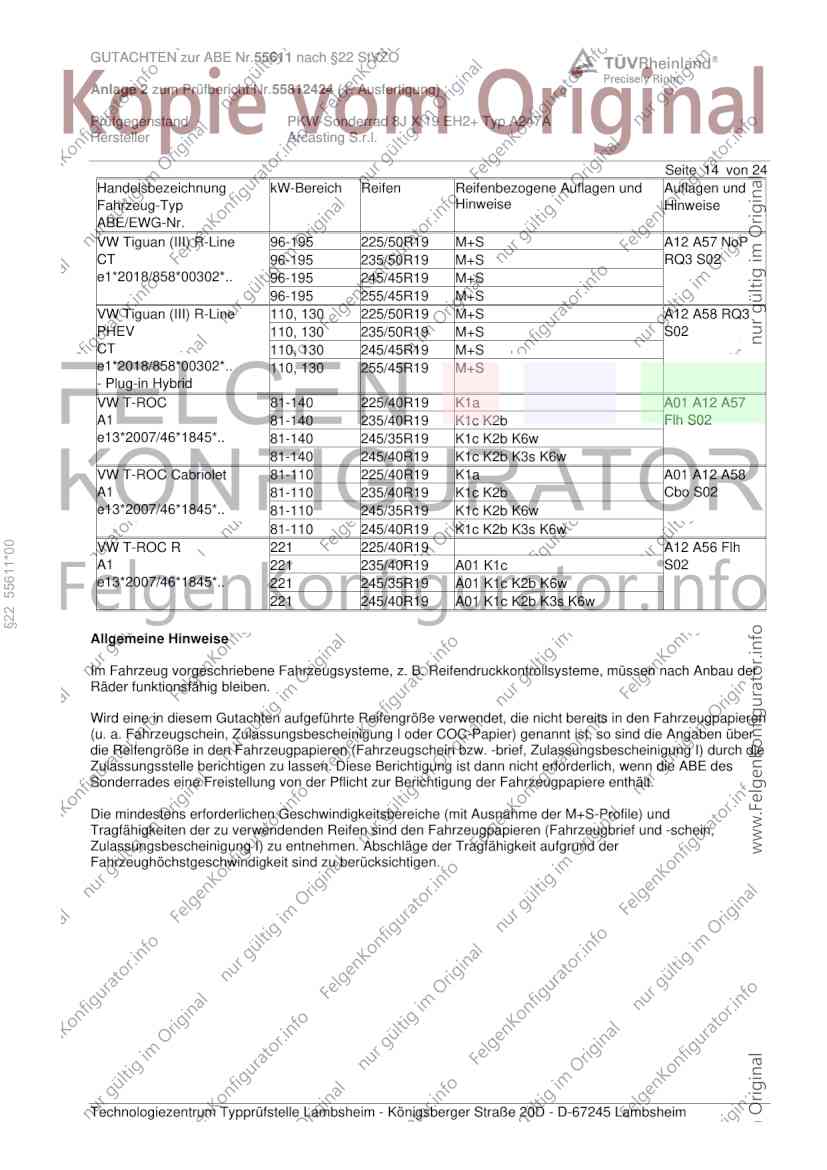

Seite 14 von 24
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Tiguan (III) R-Line 96-195 225/50R19 M+S A12 A57 NoP
CT 96-195 235/50R19 M+S RQ3 S02
e1*2018/858*00302*.. 96-195 245/45R19 M+S
96-195 255/45R19 M+S
VW Tiguan (III) R-Line 110, 130 225/50R19 M+S A12 A58 RQ3
PHEV 110, 130 235/50R19 M+S S02
CT 110, 130 245/45R19 M+S
e1*2018/858*00302*.. 110, 130 255/45R19 M+S
- Plug-in Hybrid
VW T-ROC 81-140 225/40R19 K1a A01 A12 A57
A1 81-140 235/40R19 K1c K2b Flh S02
e13*2007/46*1845*.. 81-140 245/35R19 K1c K2b K6w
81-140 245/40R19 K1c K2b K3s K6w
VW T-ROC Cabriolet 81-110 225/40R19 K1a A01 A12 A58
A1 81-110 235/40R19 K1c K2b Cbo S02
e13*2007/46*1845*.. 81-110 245/35R19 K1c K2b K6w
81-110 245/40R19 K1c K2b K3s K6w
VW T-ROC R 221 225/40R19 A12 A56 Flh
§22 55611*00
A1 221 235/40R19 A01 K1c S02
e13*2007/46*1845*.. 221 245/35R19 A01 K1c K2b K6w
221 245/40R19 A01 K1c K2b K3s K6w
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeugpapieren
(u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die Angaben über
die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbescheinigung I) durch die
Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des
Sonderrades eine Freistellung von der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55611 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55812424 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J X 19 EH2+ Typ A247A
Hersteller Arcasting S.r.l.

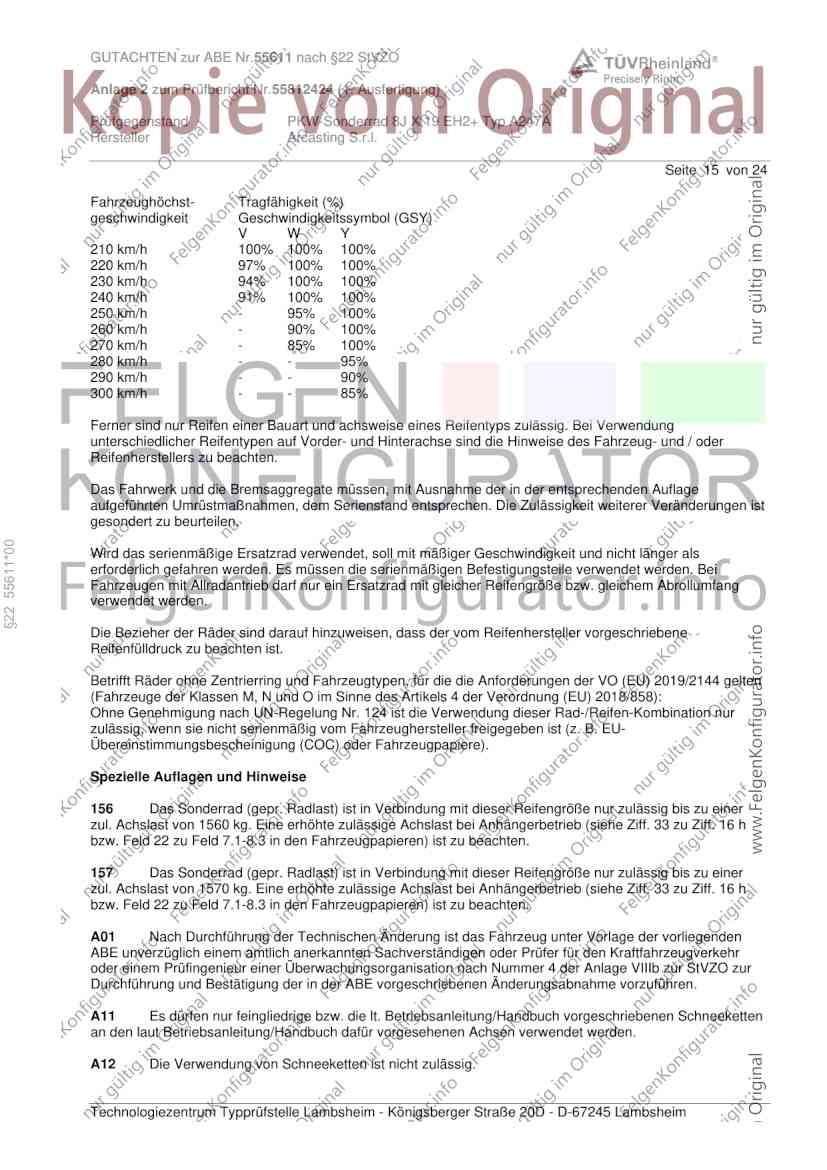

Seite 15 von 24
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Veränderungen ist
gesondert zu beurteilen.
§22 55611*00
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollumfang
verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Betrifft Räder ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU) 2019/2144 gelten
(Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU) 2018/858):
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-Kombination nur
zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist (z. B. EU-
Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Spezielle Auflagen und Hinweise
156 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1560 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
157 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1570 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegenden
ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr
oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage VIIIb zur StVZO zur
Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsabnahme vorzuführen.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen Schneeketten
an den laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55611 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55812424 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J X 19 EH2+ Typ A247A
Hersteller Arcasting S.r.l.

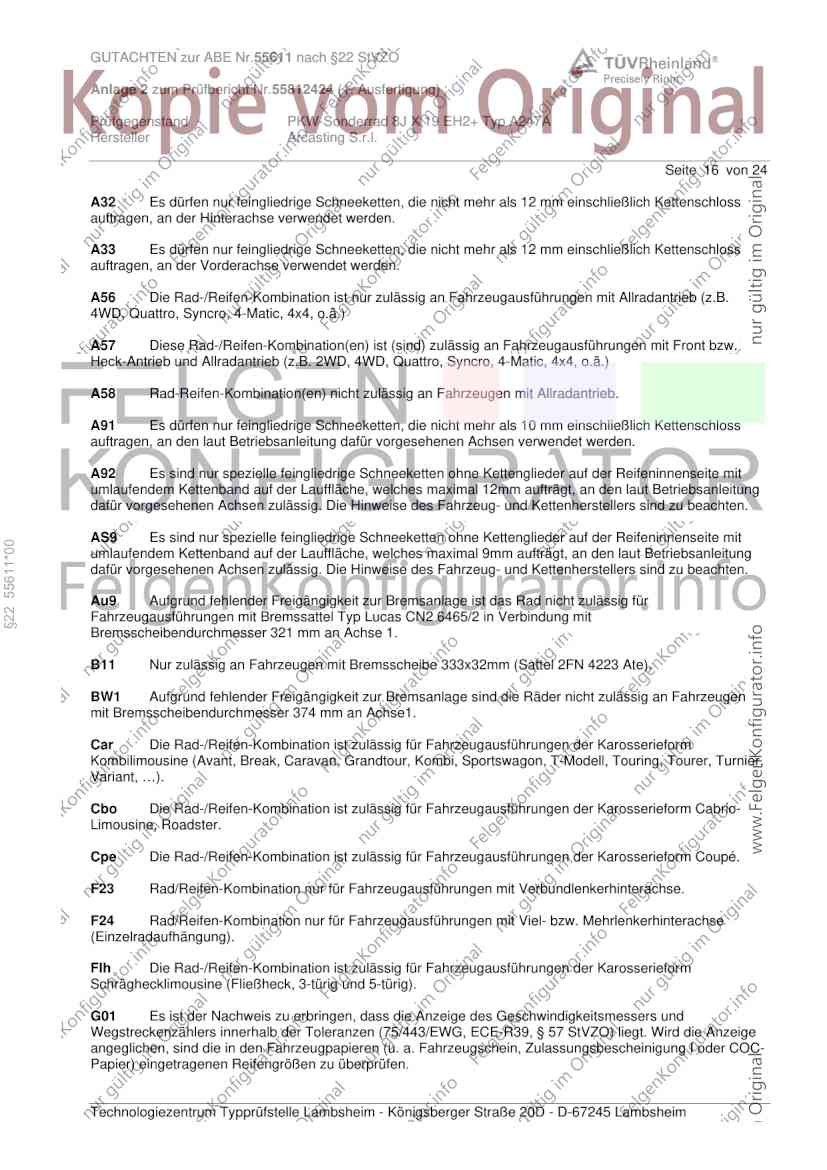

Seite 16 von 24
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Kettenschloss
auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Kettenschloss
auftragen, an der Vorderachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw.
Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A92 Es sind nur spezielle feingliedrige Schneeketten ohne Kettenglieder auf der Reifeninnenseite mit
umlaufendem Kettenband auf der Lauffläche, welches maximal 12mm aufträgt, an den laut Betriebsanleitung
dafür vorgesehenen Achsen zulässig. Die Hinweise des Fahrzeug- und Kettenherstellers sind zu beachten.
AS9 Es sind nur spezielle feingliedrige Schneeketten ohne Kettenglieder auf der Reifeninnenseite mit
§22 55611*00
umlaufendem Kettenband auf der Lauffläche, welches maximal 9mm aufträgt, an den laut Betriebsanleitung
dafür vorgesehenen Achsen zulässig. Die Hinweise des Fahrzeug- und Kettenherstellers sind zu beachten.
Au9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Rad nicht zulässig für
Fahrzeugausführungen mit Bremssattel Typ Lucas CN2 6465/2 in Verbindung mit
Bremsscheibendurchmesser 321 mm an Achse 1.
B11 Nur zulässig an Fahrzeugen mit Bremsscheibe 333x32mm (Sattel 2FN 4223 Ate).
BW1 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeugen
mit Bremsscheibendurchmesser 374 mm an Achse1.
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Turnier,
Variant, …).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cabrio-
Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige
angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55611 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55812424 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J X 19 EH2+ Typ A247A
Hersteller Arcasting S.r.l.

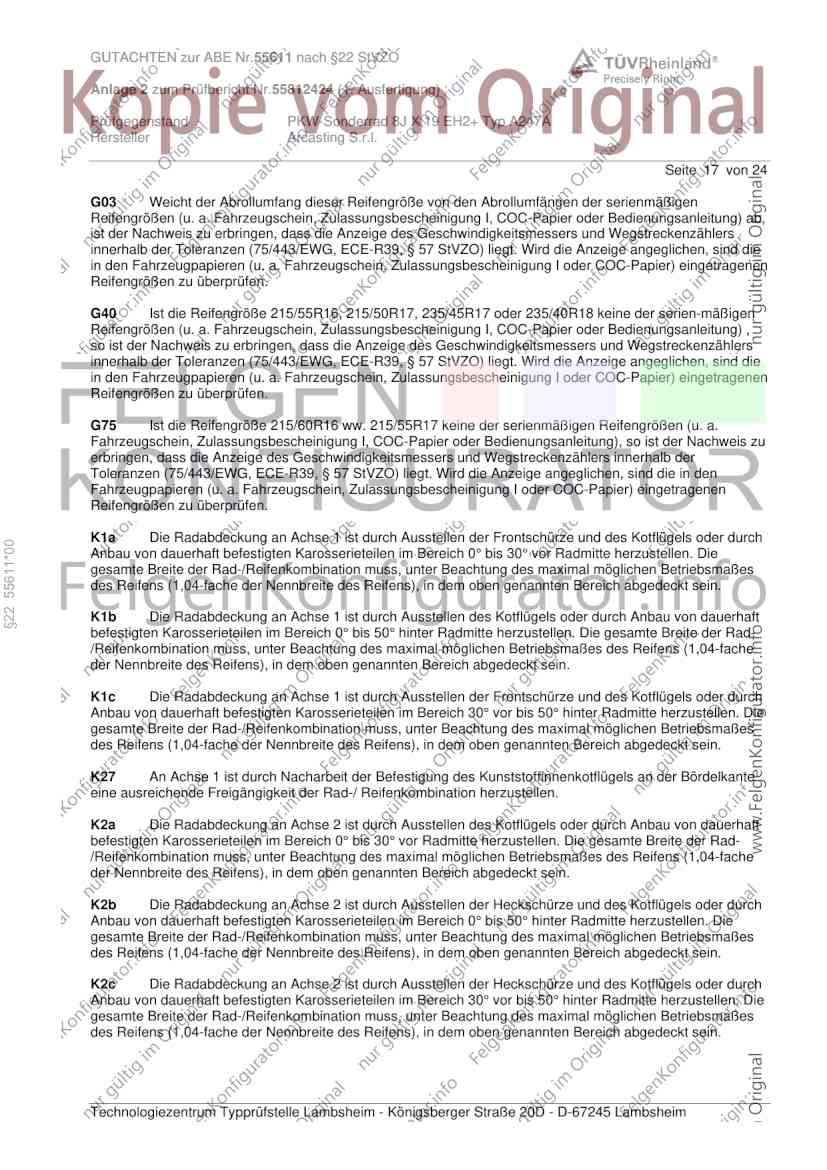

Seite 17 von 24
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) ab,
ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die
in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-mäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) ,
so ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die
in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
G75 Ist die Reifengröße 215/60R16 ww. 215/55R17 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
§22 55611*00
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der Bördelkante
eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55611 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55812424 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J X 19 EH2+ Typ A247A
Hersteller Arcasting S.r.l.

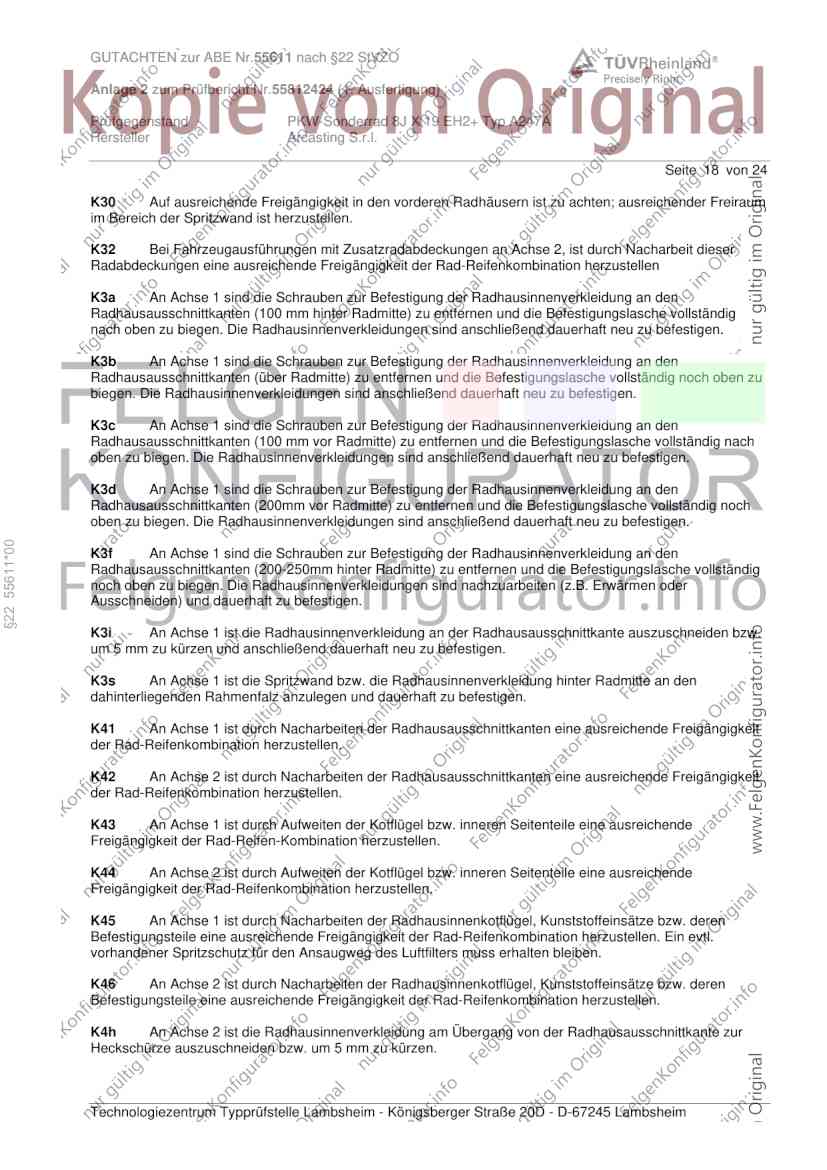

Seite 18 von 24
K30 Auf ausreichende Freigängigkeit in den vorderen Radhäusern ist zu achten; ausreichender Freiraum
im Bereich der Spritzwand ist herzustellen.
K32 Bei Fahrzeugausführungen mit Zusatzradabdeckungen an Achse 2, ist durch Nacharbeit dieser
Radabdeckungen eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch oben zu
biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig nach
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3d An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (200mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
§22 55611*00
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (200-250mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
noch oben zu biegen. Die Radhausinnenverkleidungen sind nachzuarbeiten (z.B. Erwärmen oder
Ausschneiden) und dauerhaft zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante zur
Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55611 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55812424 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J X 19 EH2+ Typ A247A
Hersteller Arcasting S.r.l.

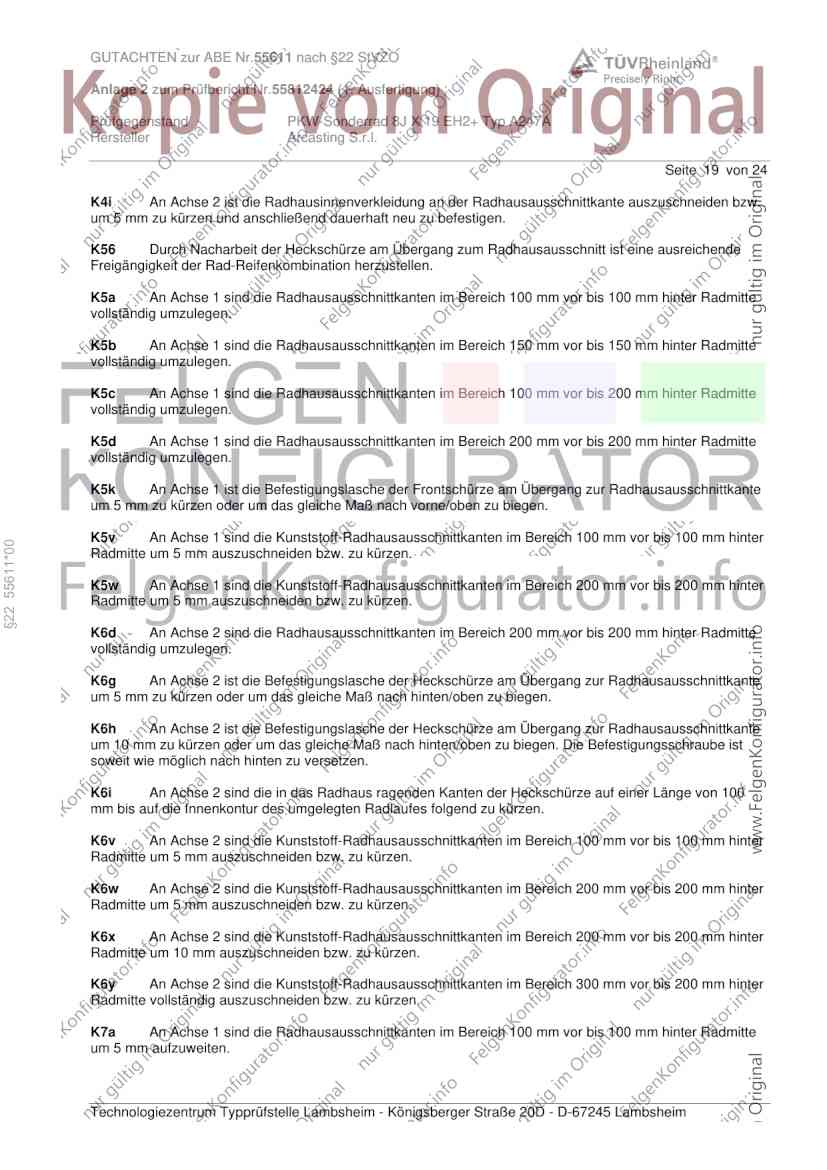

Seite 19 von 24
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter Radmitte
vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter Radmitte
vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur Radhausausschnittkante
um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
§22 55611*00
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante
um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante
um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befestigungsschraube ist
soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von 100
mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter Radmitte
um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55611 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55812424 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J X 19 EH2+ Typ A247A
Hersteller Arcasting S.r.l.

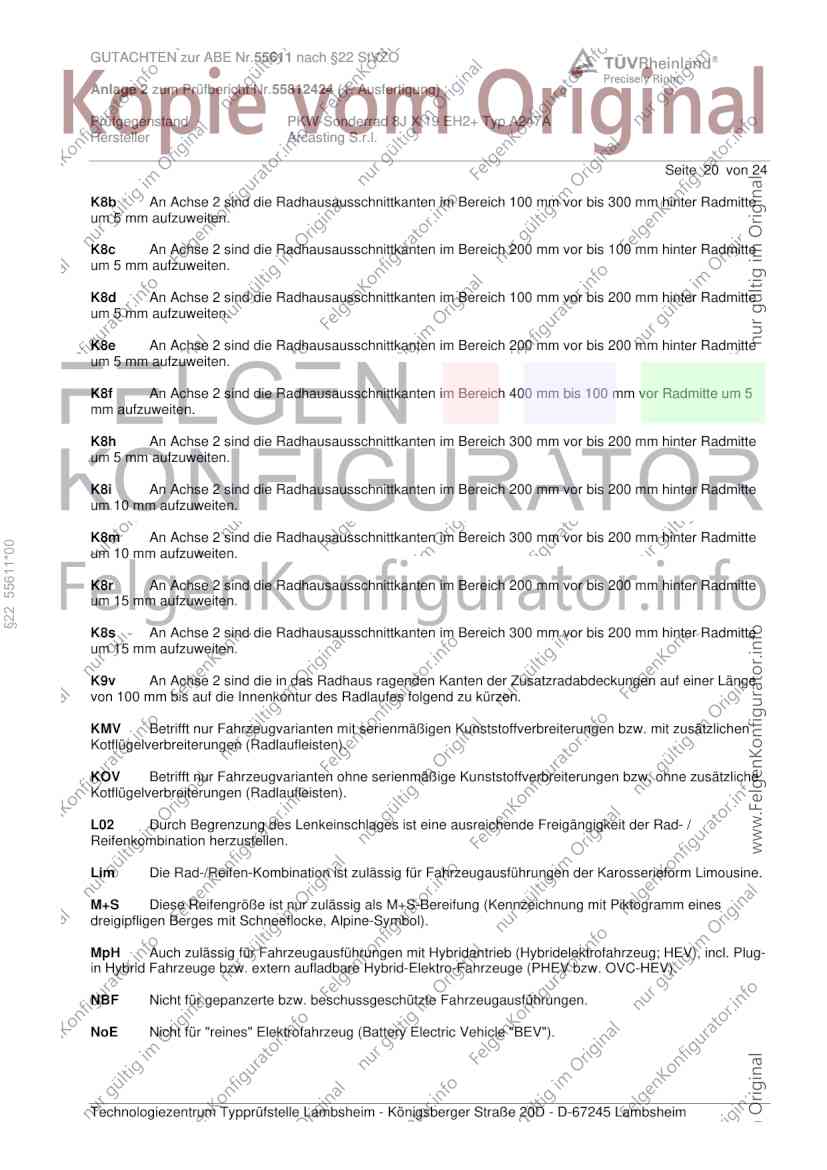

Seite 20 von 24
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter Radmitte
um 5 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter Radmitte
um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8f An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm bis 100 mm vor Radmitte um 5
mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
§22 55611*00
um 10 mm aufzuweiten.
K8r An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 15 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 15 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer Länge
von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzlichen
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zusätzliche
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung (Kennzeichnung mit Piktogramm eines
dreigipfligen Berges mit Schneeflocke, Alpine-Symbol).
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl. Plug-
in Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55611 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55812424 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J X 19 EH2+ Typ A247A
Hersteller Arcasting S.r.l.
Seite 21 von 24
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw.
OVC-HEV).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des Reifenherstellers
auf der im Gutachten genannten Radgröße montierbar sind und ausreichende Tragfähigkeit bei max.
Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom Führer des Fahrzeugs
mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größeren
und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
§22 55611*00
R92 Diese Rad-Reifen-Kombination(en) ist/sind nur zulässig bei Fahrzeugen mit serienmäßiger
Reifengröße 235/45R18 oder 235/40R19 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung).
RC1 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit wahlweiser Serienbereifung
255/45R20 ww. 255/40R21 (u.a. Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung.
RQ3 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit wahlweisen Serien-Rädern: 8,5x19, ET38 mit
255/45R19 bzw. 8,5x20, ET38 mit 255/40R20 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung).
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe Seite 1)
verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe Seite 1)
verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe Seite 1)
verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55611 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55812424 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J X 19 EH2+ Typ A247A
Hersteller Arcasting S.r.l.
Seite 22 von 24
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
§22 55611*00
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4, ...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55611 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55812424 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J X 19 EH2+ Typ A247A
Hersteller Arcasting S.r.l.
Seite 23 von 24
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 225/55R19 275/45R19
Nr. 6 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 7 235/40R19 265/35R19, 275/35R19
Nr. 8 235/45R19 255/40R19, 265/40R19
Nr. 9 235/50R19 255/45R19, 265/45R19
Nr. 10 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 11 235/60R19 255/55R19
Nr. 12 245/30R19 305/25R19
Nr. 13 245/35R19 255/35R19, 275/30R19, 285/30R19
Nr. 14 245/40R19 275/35R19, 285/35R19
Nr. 15 245/45R19 275/40R19
Nr. 16 245/50R19 275/45R19
Nr. 17 255/30R19 305/25R19, 315/25R19
Nr. 18 255/35R19 285/30R19, 295/30R19, 305/30R19
§22 55611*00
Nr. 19 255/40R19 285/35R19, 295/35R19
Nr. 20 255/45R19 285/40R19
Nr. 21 255/50R19 275/45R19, 285/45R19, 295/45R19
Nr. 22 255/55R19 275/50R19
Nr. 23 265/30R19 305/25R19, 315/25R19
Nr. 24 265/35R19 295/30R19, 305/30R19
Nr. 25 265/40R19 295/35R19
Nr. 26 265/45R19 295/40R19
Nr. 27 265/50R19 295/45R19
Nr. 28 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
VoA Nicht für Fahrzeugausführung VW Passat Alltrack (Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I,
COC-Papier oder Bedienungsanleitung).
X28 Nur zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I,
COC-Papier oder Bedienungsanleitung).
X88 Diese Rad- / Reifenkombination ist nicht zulässig an Fahrzeugen mit 18 Zoll Serienradgröße (u.a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Y16 Diese Rad-/Reifenkombination ist nicht zulässig an Fahrzeugausführungen mit Automatikgetriebe
oder elektrohydraulischem Direktschaltgetriebe.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55611 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55812424 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J X 19 EH2+ Typ A247A
Hersteller Arcasting S.r.l.
Seite 24 von 24
Z18 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 18-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z19 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 19-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z20 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 20-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 9. Dezember 2024 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den heute
gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende
Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
§22 55611*00
Das Gutachten umfasst Blatt 1 bis 24 und gilt für Sonderräder ab Herstellungsdatum April 2024.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 9. Dezember 2024
Schmidt 00439107.DOCX
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
Hinweisblatt „Radabdeckung“
Die nachfolgenden Bilder stellen schematisch dar, wie und an welchen Stellen die Radabdeckung mit
Hilfe von Zusatzleisten (schraffiert), die im Fachhandel (auch als Meterware) in verschiedenen Breiten
erhältlich sind, gem. den Auflagen
K1a, K1b, K1c und
K2a, K2b, K2c
hergestellt werden können. Die Zusatzleisten sind dauerhaft an die äußeren Kotflügelkanten zu
kleben.
Vorderachse
§22 55611*00
Auflage „K1a“ Auflage „K1b“ Auflage „K1c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 30° vor der 0° bis 50° hinter der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
Hinterachse
Auflage „K2b“ Auflage „K2a“ Auflage „K2c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 50° hinter der 0° bis 30° vor der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
