GUTACHTEN zur ABE Nr.54248 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr.55020322 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5Jx20H2 Typ C33 8520
Hersteller CMS Automotive Trading GmbH
Seite 1 von 27
Auftraggeber CMS Automotive Trading GmbH
SAP Allee 2 / Gewerbepark
68789 St.Leon-Rot
49 02 0112205
Prüfgegenstand PKW-Sonderrad
Modell C33
Typ C33 8520
Radgröße 8.5Jx20H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- last Abrollumfang
Lochkreis- (mm)/ tiefe (mm) (kg) (mm)
Mittenloch-ø (mm)
C33 8520 34 91S 1403/07 CMS / Ø66,45-Ø57,1 5/112/57,1 34,6 800 2450
Kennzeichnungen
KBA-Nummer 54248
Herstellerzeichen CMS
Radtyp und Ausführung C33 8520 (s.o.)
Radgröße 8.5Jx20H2
Einpresstiefe ET.. (s.o.)
Herstelldatum Monat und Jahr
§22 54248*03
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge Artikel-Nr.
(Nm) (mm)
S01 Serienschraube M14x1,5 Kugel Ø26mm 120 31,5 Z95
S02 Serienschraube M14x1,5 Kugel Ø26mm 140 27,5 Z95
S03 Serienschraube M14x1,5 Kugel Ø26mm 120 27,5 Z95
S04 Schraube M14x1,5 Kugel Ø26mm 140 28 Z92
S05 Schraube M14x1,5 Kugel Ø26mm 125 28 Z92
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an den im
Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen
durchgeführt.
Verwendungsbereich
Hersteller Aiways
Audi
MG (Saic)
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

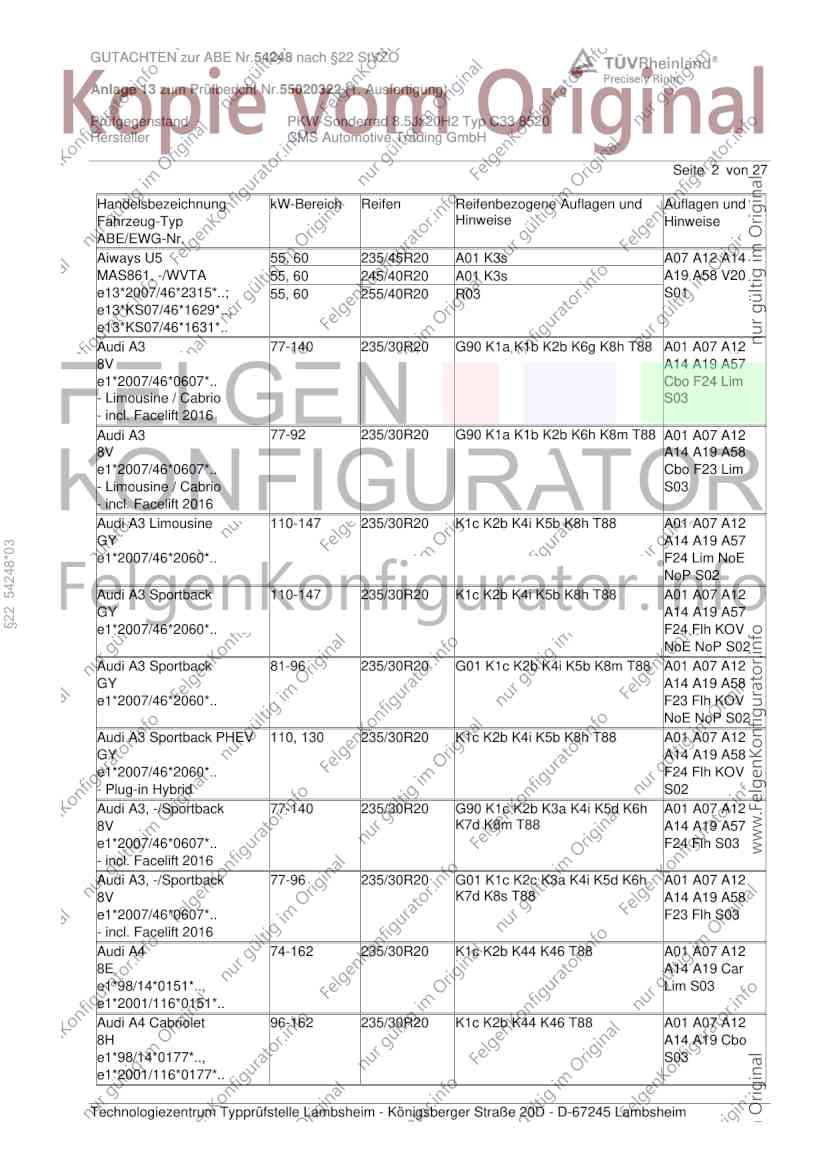

GUTACHTEN zur ABE Nr.54248 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr.55020322 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5Jx20H2 Typ C33 8520
Hersteller CMS Automotive Trading GmbH
Seite 2 von 27
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Aiways U5 55, 60 235/45R20 A01 K3s A07 A12 A14
MAS861, -/WVTA 55, 60 245/40R20 A01 K3s A19 A58 V20
e13*2007/46*2315*..; 55, 60 255/40R20 R03 S01
e13*KS07/46*1629*..;
e13*KS07/46*1631*..
Audi A3 77-140 235/30R20 G90 K1a K1b K2b K6g K8h T88 A01 A07 A12
8V A14 A19 A57
e1*2007/46*0607*.. Cbo F24 Lim
- Limousine / Cabrio S03
- incl. Facelift 2016
Audi A3 77-92 235/30R20 G90 K1a K1b K2b K6h K8m T88 A01 A07 A12
8V A14 A19 A58
e1*2007/46*0607*.. Cbo F23 Lim
- Limousine / Cabrio S03
- incl. Facelift 2016
Audi A3 Limousine 110-147 235/30R20 K1c K2b K4i K5b K8h T88 A01 A07 A12
GY A14 A19 A57
§22 54248*03
e1*2007/46*2060*.. F24 Lim NoE
NoP S02
Audi A3 Sportback 110-147 235/30R20 K1c K2b K4i K5b K8h T88 A01 A07 A12
GY A14 A19 A57
e1*2007/46*2060*.. F24 Flh KOV
NoE NoP S02
Audi A3 Sportback 81-96 235/30R20 G01 K1c K2b K4i K5b K8m T88 A01 A07 A12
GY A14 A19 A58
e1*2007/46*2060*.. F23 Flh KOV
NoE NoP S02
Audi A3 Sportback PHEV 110, 130 235/30R20 K1c K2b K4i K5b K8h T88 A01 A07 A12
GY A14 A19 A58
e1*2007/46*2060*.. F24 Flh KOV
- Plug-in Hybrid S02
Audi A3, -/Sportback 77-140 235/30R20 G90 K1c K2b K3a K4i K5d K6h A01 A07 A12
8V K7d K8m T88 A14 A19 A57
e1*2007/46*0607*.. F24 Flh S03
- incl. Facelift 2016
Audi A3, -/Sportback 77-96 235/30R20 G01 K1c K2c K3a K4i K5d K6h A01 A07 A12
8V K7d K8s T88 A14 A19 A58
e1*2007/46*0607*.. F23 Flh S03
- incl. Facelift 2016
Audi A4 74-162 235/30R20 K1c K2b K44 K46 T88 A01 A07 A12
8E A14 A19 Car
e1*98/14*0151*.., Lim S03
e1*2001/116*0151*..
Audi A4 Cabriolet 96-162 235/30R20 K1c K2b K44 K46 T88 A01 A07 A12
8H A14 A19 Cbo
e1*98/14*0177*.., S03
e1*2001/116*0177*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

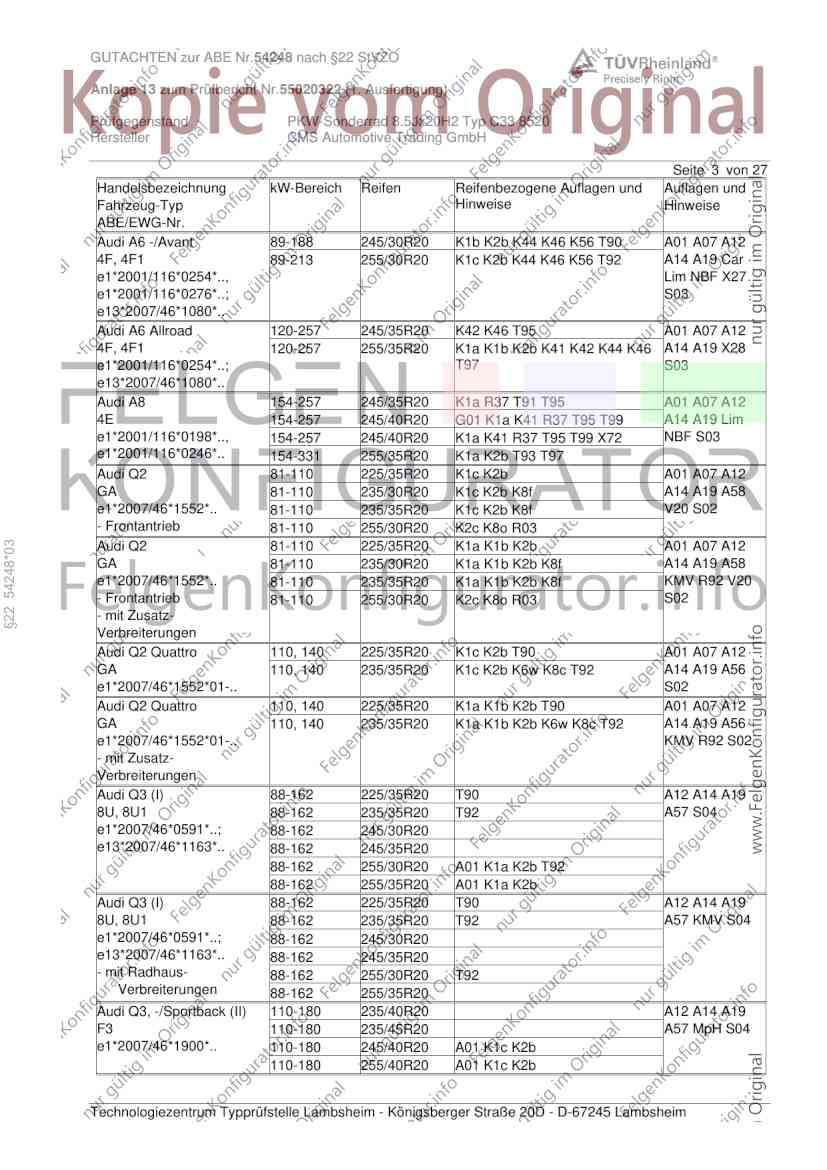

GUTACHTEN zur ABE Nr.54248 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr.55020322 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5Jx20H2 Typ C33 8520
Hersteller CMS Automotive Trading GmbH
Seite 3 von 27
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A6 -/Avant 89-188 245/30R20 K1b K2b K44 K46 K56 T90 A01 A07 A12
4F, 4F1 89-213 255/30R20 K1c K2b K44 K46 K56 T92 A14 A19 Car
e1*2001/116*0254*.., Lim NBF X27
e1*2001/116*0276*..; S03
e13*2007/46*1080*..
Audi A6 Allroad 120-257 245/35R20 K42 K46 T95 A01 A07 A12
4F, 4F1 120-257 255/35R20 K1a K1b K2b K41 K42 K44 K46 A14 A19 X28
e1*2001/116*0254*..; T97 S03
e13*2007/46*1080*..
Audi A8 154-257 245/35R20 K1a R37 T91 T95 A01 A07 A12
4E 154-257 245/40R20 G01 K1a K41 R37 T95 T99 A14 A19 Lim
e1*2001/116*0198*.., 154-257 245/40R20 K1a K41 R37 T95 T99 X72 NBF S03
e1*2001/116*0246*.. 154-331 255/35R20 K1a K2b T93 T97
Audi Q2 81-110 225/35R20 K1c K2b A01 A07 A12
GA 81-110 235/30R20 K1c K2b K8f A14 A19 A58
e1*2007/46*1552*.. 81-110 235/35R20 K1c K2b K8f V20 S02
- Frontantrieb 81-110 255/30R20 K2c K8o R03
Audi Q2 81-110 225/35R20 K1a K1b K2b A01 A07 A12
§22 54248*03
GA 81-110 235/30R20 K1a K1b K2b K8f A14 A19 A58
e1*2007/46*1552*.. 81-110 235/35R20 K1a K1b K2b K8f KMV R92 V20
- Frontantrieb 81-110 255/30R20 K2c K8o R03 S02
- mit Zusatz-
Verbreiterungen
Audi Q2 Quattro 110, 140 225/35R20 K1c K2b T90 A01 A07 A12
GA 110, 140 235/35R20 K1c K2b K6w K8c T92 A14 A19 A56
e1*2007/46*1552*01-.. S02
Audi Q2 Quattro 110, 140 225/35R20 K1a K1b K2b T90 A01 A07 A12
GA 110, 140 235/35R20 K1a K1b K2b K6w K8c T92 A14 A19 A56
e1*2007/46*1552*01-.. KMV R92 S02
- mit Zusatz-
Verbreiterungen
Audi Q3 (I) 88-162 225/35R20 T90 A12 A14 A19
8U, 8U1 88-162 235/35R20 T92 A57 S04
e1*2007/46*0591*..; 88-162 245/30R20
e13*2007/46*1163*.. 88-162 245/35R20
88-162 255/30R20 A01 K1a K2b T92
88-162 255/35R20 A01 K1a K2b
Audi Q3 (I) 88-162 225/35R20 T90 A12 A14 A19
8U, 8U1 88-162 235/35R20 T92 A57 KMV S04
e1*2007/46*0591*..; 88-162 245/30R20
e13*2007/46*1163*.. 88-162 245/35R20
- mit Radhaus- 88-162 255/30R20 T92
Verbreiterungen 88-162 255/35R20
Audi Q3, -/Sportback (II) 110-180 235/40R20 A12 A14 A19
F3 110-180 235/45R20 A57 MpH S04
e1*2007/46*1900*.. 110-180 245/40R20 A01 K1c K2b
110-180 255/40R20 A01 K1c K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54248 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr.55020322 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5Jx20H2 Typ C33 8520
Hersteller CMS Automotive Trading GmbH

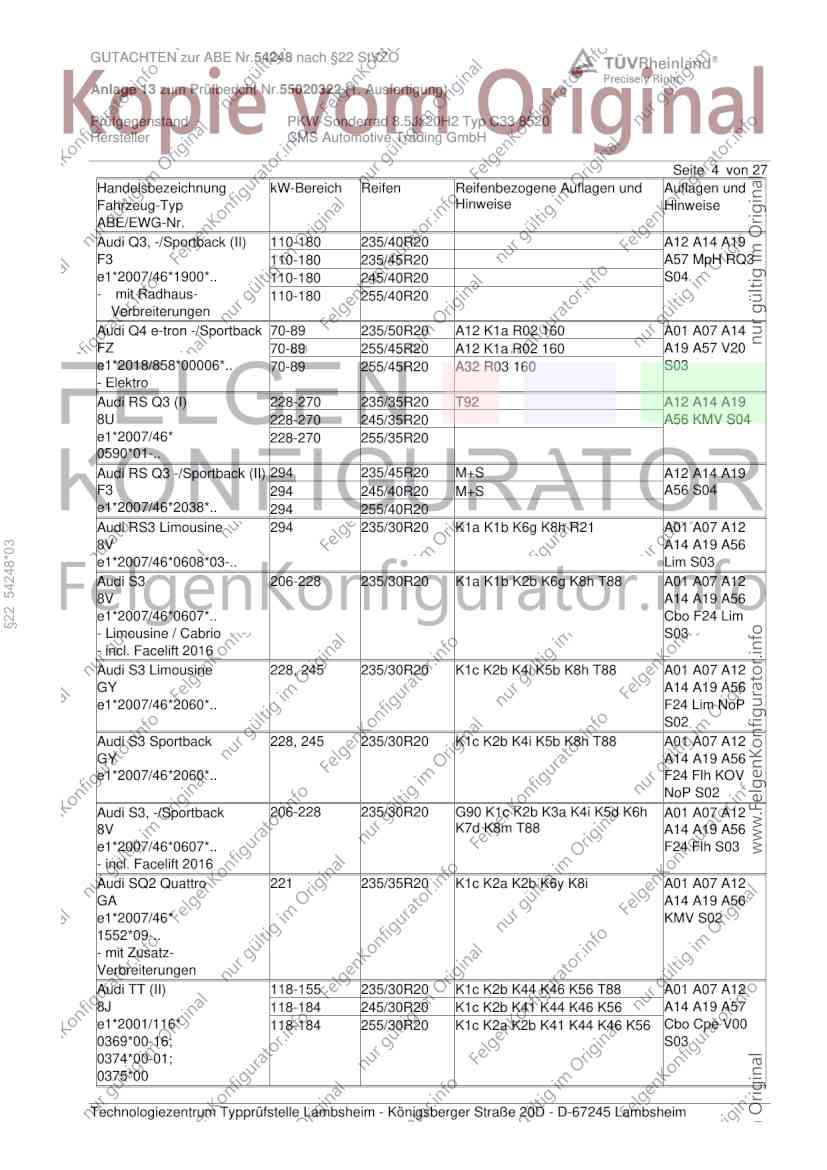

Seite 4 von 27
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q3, -/Sportback (II) 110-180 235/40R20 A12 A14 A19
F3 110-180 235/45R20 A57 MpH RQ3
e1*2007/46*1900*.. 110-180 245/40R20 S04
- mit Radhaus- 110-180 255/40R20
Verbreiterungen
Audi Q4 e-tron -/Sportback 70-89 235/50R20 A12 K1a R02 160 A01 A07 A14
FZ 70-89 255/45R20 A12 K1a R02 160 A19 A57 V20
e1*2018/858*00006*.. 70-89 255/45R20 A32 R03 160 S03
- Elektro
Audi RS Q3 (I) 228-270 235/35R20 T92 A12 A14 A19
8U 228-270 245/35R20 A56 KMV S04
e1*2007/46* 228-270 255/35R20
0590*01-..
Audi RS Q3 -/Sportback (II) 294 235/45R20 M+S A12 A14 A19
F3 294 245/40R20 M+S A56 S04
e1*2007/46*2038*.. 294 255/40R20
Audi RS3 Limousine 294 235/30R20 K1a K1b K6g K8h R21 A01 A07 A12
8V A14 A19 A56
§22 54248*03
e1*2007/46*0608*03-.. Lim S03
Audi S3 206-228 235/30R20 K1a K1b K2b K6g K8h T88 A01 A07 A12
8V A14 A19 A56
e1*2007/46*0607*.. Cbo F24 Lim
- Limousine / Cabrio S03
- incl. Facelift 2016
Audi S3 Limousine 228, 245 235/30R20 K1c K2b K4i K5b K8h T88 A01 A07 A12
GY A14 A19 A56
e1*2007/46*2060*.. F24 Lim NoP
S02
Audi S3 Sportback 228, 245 235/30R20 K1c K2b K4i K5b K8h T88 A01 A07 A12
GY A14 A19 A56
e1*2007/46*2060*.. F24 Flh KOV
NoP S02
Audi S3, -/Sportback 206-228 235/30R20 G90 K1c K2b K3a K4i K5d K6h A01 A07 A12
8V K7d K8m T88 A14 A19 A56
e1*2007/46*0607*.. F24 Flh S03
- incl. Facelift 2016
Audi SQ2 Quattro 221 235/35R20 K1c K2a K2b K6y K8i A01 A07 A12
GA A14 A19 A56
e1*2007/46* KMV S02
1552*09-..
- mit Zusatz-
Verbreiterungen
Audi TT (II) 118-155 235/30R20 K1c K2b K44 K46 K56 T88 A01 A07 A12
8J 118-184 245/30R20 K1c K2b K41 K44 K46 K56 A14 A19 A57
e1*2001/116* 118-184 255/30R20 K1c K2a K2b K41 K44 K46 K56 Cbo Cpe V00
0369*00-16; S03
0374*00-01;
0375*00
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

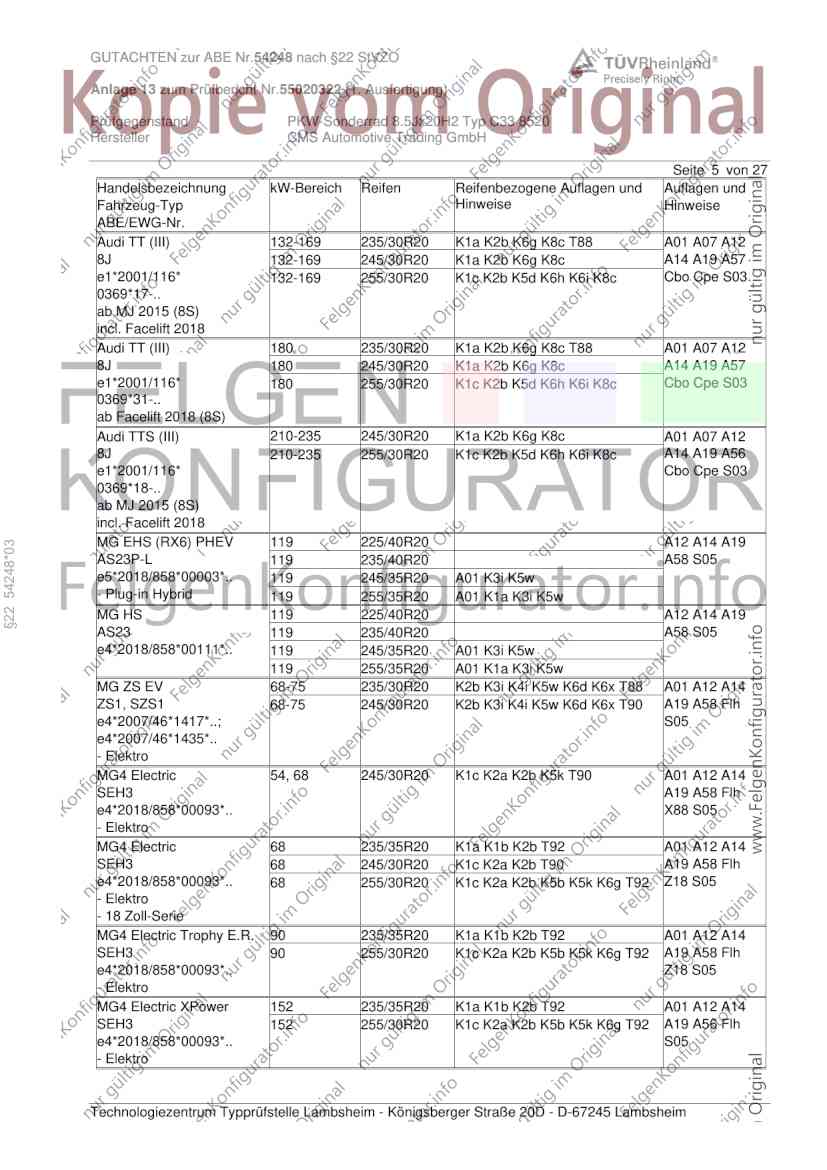

GUTACHTEN zur ABE Nr.54248 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr.55020322 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5Jx20H2 Typ C33 8520
Hersteller CMS Automotive Trading GmbH
Seite 5 von 27
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi TT (III) 132-169 235/30R20 K1a K2b K6g K8c T88 A01 A07 A12
8J 132-169 245/30R20 K1a K2b K6g K8c A14 A19 A57
e1*2001/116* 132-169 255/30R20 K1c K2b K5d K6h K6i K8c Cbo Cpe S03
0369*17-..
ab MJ 2015 (8S)
incl. Facelift 2018
Audi TT (III) 180 235/30R20 K1a K2b K6g K8c T88 A01 A07 A12
8J 180 245/30R20 K1a K2b K6g K8c A14 A19 A57
e1*2001/116* 180 255/30R20 K1c K2b K5d K6h K6i K8c Cbo Cpe S03
0369*31-..
ab Facelift 2018 (8S)
Audi TTS (III) 210-235 245/30R20 K1a K2b K6g K8c A01 A07 A12
8J 210-235 255/30R20 K1c K2b K5d K6h K6i K8c A14 A19 A56
e1*2001/116* Cbo Cpe S03
0369*18-..
ab MJ 2015 (8S)
incl. Facelift 2018
MG EHS (RX6) PHEV 119 225/40R20 A12 A14 A19
§22 54248*03
AS23P-L 119 235/40R20 A58 S05
e5*2018/858*00003*.. 119 245/35R20 A01 K3i K5w
- Plug-in Hybrid 119 255/35R20 A01 K1a K3i K5w
MG HS 119 225/40R20 A12 A14 A19
AS23 119 235/40R20 A58 S05
e4*2018/858*00111*.. 119 245/35R20 A01 K3i K5w
119 255/35R20 A01 K1a K3i K5w
MG ZS EV 68-75 235/30R20 K2b K3i K4i K5w K6d K6x T88 A01 A12 A14
ZS1, SZS1 68-75 245/30R20 K2b K3i K4i K5w K6d K6x T90 A19 A58 Flh
e4*2007/46*1417*..; S05
e4*2007/46*1435*..
- Elektro
MG4 Electric 54, 68 245/30R20 K1c K2a K2b K5k T90 A01 A12 A14
SEH3 A19 A58 Flh
e4*2018/858*00093*.. X88 S05
- Elektro
MG4 Electric 68 235/35R20 K1a K1b K2b T92 A01 A12 A14
SEH3 68 245/30R20 K1c K2a K2b T90 A19 A58 Flh
e4*2018/858*00093*.. 68 255/30R20 K1c K2a K2b K5b K5k K6g T92 Z18 S05
- Elektro
- 18 Zoll-Serie
MG4 Electric Trophy E.R. 90 235/35R20 K1a K1b K2b T92 A01 A12 A14
SEH3 90 255/30R20 K1c K2a K2b K5b K5k K6g T92 A19 A58 Flh
e4*2018/858*00093*.. Z18 S05
- Elektro
MG4 Electric XPower 152 235/35R20 K1a K1b K2b T92 A01 A12 A14
SEH3 152 255/30R20 K1c K2a K2b K5b K5k K6g T92 A19 A56 Flh
e4*2018/858*00093*.. S05
- Elektro
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

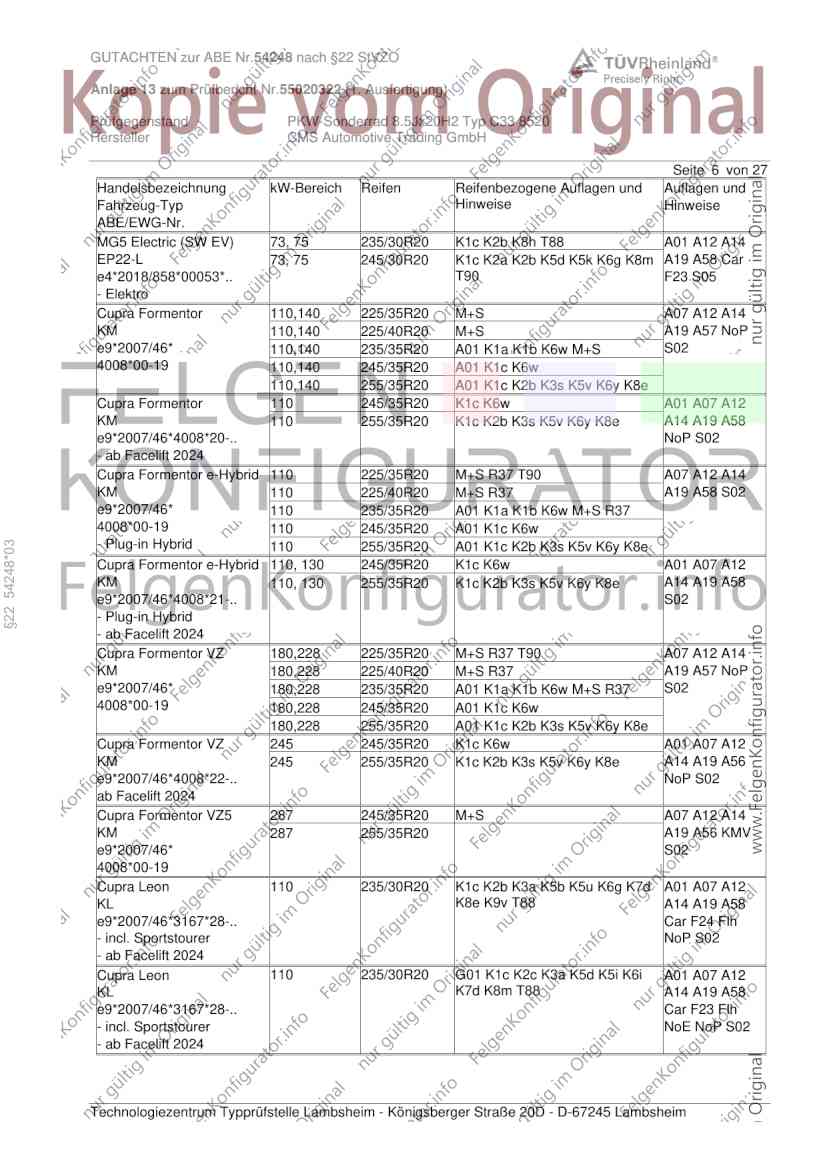

GUTACHTEN zur ABE Nr.54248 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr.55020322 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5Jx20H2 Typ C33 8520
Hersteller CMS Automotive Trading GmbH
Seite 6 von 27
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
MG5 Electric (SW EV) 73, 75 235/30R20 K1c K2b K8h T88 A01 A12 A14
EP22-L 73, 75 245/30R20 K1c K2a K2b K5d K5k K6g K8m A19 A58 Car
e4*2018/858*00053*.. T90 F23 S05
- Elektro
Cupra Formentor 110,140 225/35R20 M+S A07 A12 A14
KM 110,140 225/40R20 M+S A19 A57 NoP
e9*2007/46* 110,140 235/35R20 A01 K1a K1b K6w M+S S02
4008*00-19 110,140 245/35R20 A01 K1c K6w
110,140 255/35R20 A01 K1c K2b K3s K5v K6y K8e
Cupra Formentor 110 245/35R20 K1c K6w A01 A07 A12
KM 110 255/35R20 K1c K2b K3s K5v K6y K8e A14 A19 A58
e9*2007/46*4008*20-.. NoP S02
- ab Facelift 2024
Cupra Formentor e-Hybrid 110 225/35R20 M+S R37 T90 A07 A12 A14
KM 110 225/40R20 M+S R37 A19 A58 S02
e9*2007/46* 110 235/35R20 A01 K1a K1b K6w M+S R37
4008*00-19 110 245/35R20 A01 K1c K6w
- Plug-in Hybrid 110 255/35R20 A01 K1c K2b K3s K5v K6y K8e
§22 54248*03
Cupra Formentor e-Hybrid 110, 130 245/35R20 K1c K6w A01 A07 A12
KM 110, 130 255/35R20 K1c K2b K3s K5v K6y K8e A14 A19 A58
e9*2007/46*4008*21-.. S02
- Plug-in Hybrid
- ab Facelift 2024
Cupra Formentor VZ 180,228 225/35R20 M+S R37 T90 A07 A12 A14
KM 180,228 225/40R20 M+S R37 A19 A57 NoP
e9*2007/46* 180,228 235/35R20 A01 K1a K1b K6w M+S R37 S02
4008*00-19 180,228 245/35R20 A01 K1c K6w
180,228 255/35R20 A01 K1c K2b K3s K5v K6y K8e
Cupra Formentor VZ 245 245/35R20 K1c K6w A01 A07 A12
KM 245 255/35R20 K1c K2b K3s K5v K6y K8e A14 A19 A56
e9*2007/46*4008*22-.. NoP S02
ab Facelift 2024
Cupra Formentor VZ5 287 245/35R20 M+S A07 A12 A14
KM 287 255/35R20 A19 A56 KMV
e9*2007/46* S02
4008*00-19
Cupra Leon 110 235/30R20 K1c K2b K3a K5b K5u K6g K7d A01 A07 A12
KL K8e K9v T88 A14 A19 A58
e9*2007/46*3167*28-.. Car F24 Flh
- incl. Sportstourer NoP S02
- ab Facelift 2024
Cupra Leon 110 235/30R20 G01 K1c K2c K3a K5d K5i K6i A01 A07 A12
KL K7d K8m T88 A14 A19 A58
e9*2007/46*3167*28-.. Car F23 Flh
- incl. Sportstourer NoE NoP S02
- ab Facelift 2024

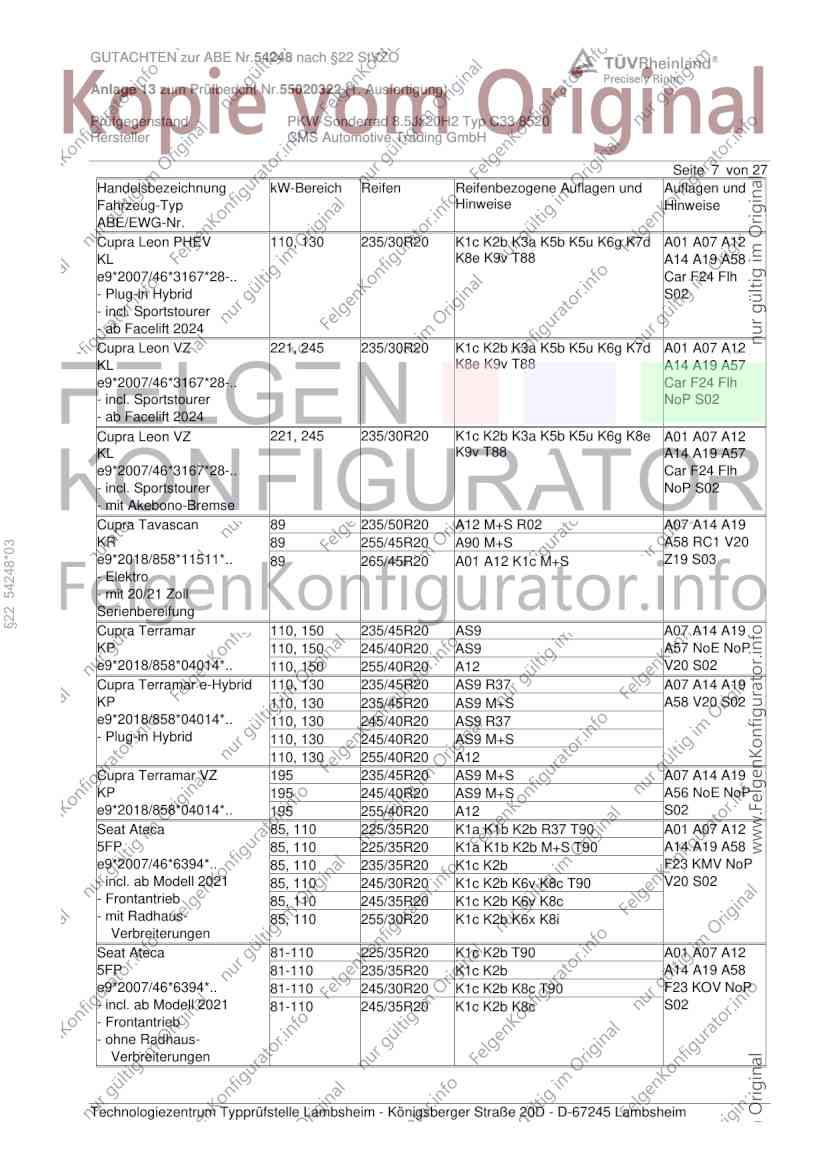

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54248 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr.55020322 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5Jx20H2 Typ C33 8520
Hersteller CMS Automotive Trading GmbH
Seite 7 von 27
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Cupra Leon PHEV 110, 130 235/30R20 K1c K2b K3a K5b K5u K6g K7d A01 A07 A12
KL K8e K9v T88 A14 A19 A58
e9*2007/46*3167*28-.. Car F24 Flh
- Plug-in Hybrid S02
- incl. Sportstourer
- ab Facelift 2024
Cupra Leon VZ 221, 245 235/30R20 K1c K2b K3a K5b K5u K6g K7d A01 A07 A12
KL K8e K9v T88 A14 A19 A57
e9*2007/46*3167*28-.. Car F24 Flh
- incl. Sportstourer NoP S02
- ab Facelift 2024
Cupra Leon VZ 221, 245 235/30R20 K1c K2b K3a K5b K5u K6g K8e A01 A07 A12
KL K9v T88 A14 A19 A57
e9*2007/46*3167*28-.. Car F24 Flh
- incl. Sportstourer NoP S02
- mit Akebono-Bremse
Cupra Tavascan 89 235/50R20 A12 M+S R02 A07 A14 A19
KR 89 255/45R20 A90 M+S A58 RC1 V20
§22 54248*03
e9*2018/858*11511*.. 89 265/45R20 A01 A12 K1c M+S Z19 S03
- Elektro
- mit 20/21 Zoll
Serienbereifung
Cupra Terramar 110, 150 235/45R20 AS9 A07 A14 A19
KP 110, 150 245/40R20 AS9 A57 NoE NoP
e9*2018/858*04014*.. 110, 150 255/40R20 A12 V20 S02
Cupra Terramar e-Hybrid 110, 130 235/45R20 AS9 R37 A07 A14 A19
KP 110, 130 235/45R20 AS9 M+S A58 V20 S02
e9*2018/858*04014*.. 110, 130 245/40R20 AS9 R37
- Plug-in Hybrid 110, 130 245/40R20 AS9 M+S
110, 130 255/40R20 A12
Cupra Terramar VZ 195 235/45R20 AS9 M+S A07 A14 A19
KP 195 245/40R20 AS9 M+S A56 NoE NoP
e9*2018/858*04014*.. 195 255/40R20 A12 S02
Seat Ateca 85, 110 225/35R20 K1a K1b K2b R37 T90 A01 A07 A12
5FP 85, 110 225/35R20 K1a K1b K2b M+S T90 A14 A19 A58
e9*2007/46*6394*.. 85, 110 235/35R20 K1c K2b F23 KMV NoP
- incl. ab Modell 2021 85, 110 245/30R20 K1c K2b K6v K8c T90 V20 S02
- Frontantrieb 85, 110 245/35R20 K1c K2b K6v K8c
- mit Radhaus- 85, 110 255/30R20 K1c K2b K6x K8i
Verbreiterungen
Seat Ateca 81-110 225/35R20 K1c K2b T90 A01 A07 A12
5FP 81-110 235/35R20 K1c K2b A14 A19 A58
e9*2007/46*6394*.. 81-110 245/30R20 K1c K2b K8c T90 F23 KOV NoP
- incl. ab Modell 2021 81-110 245/35R20 K1c K2b K8c S02
- Frontantrieb
- ohne Radhaus-
Verbreiterungen

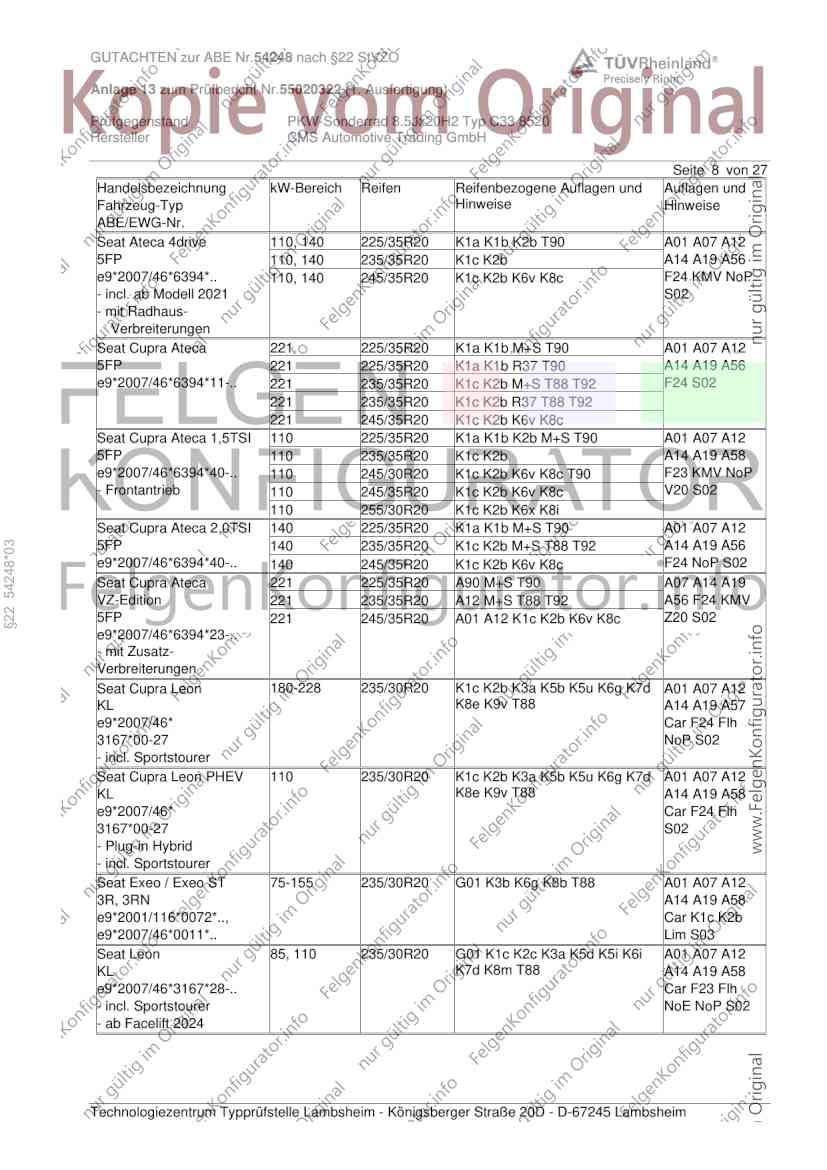

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54248 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr.55020322 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5Jx20H2 Typ C33 8520
Hersteller CMS Automotive Trading GmbH
Seite 8 von 27
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Ateca 4drive 110, 140 225/35R20 K1a K1b K2b T90 A01 A07 A12
5FP 110, 140 235/35R20 K1c K2b A14 A19 A56
e9*2007/46*6394*.. 110, 140 245/35R20 K1c K2b K6v K8c F24 KMV NoP
- incl. ab Modell 2021 S02
- mit Radhaus-
Verbreiterungen
Seat Cupra Ateca 221 225/35R20 K1a K1b M+S T90 A01 A07 A12
5FP 221 225/35R20 K1a K1b R37 T90 A14 A19 A56
e9*2007/46*6394*11-.. 221 235/35R20 K1c K2b M+S T88 T92 F24 S02
221 235/35R20 K1c K2b R37 T88 T92
221 245/35R20 K1c K2b K6v K8c
Seat Cupra Ateca 1,5TSI 110 225/35R20 K1a K1b K2b M+S T90 A01 A07 A12
5FP 110 235/35R20 K1c K2b A14 A19 A58
e9*2007/46*6394*40-.. 110 245/30R20 K1c K2b K6v K8c T90 F23 KMV NoP
- Frontantrieb 110 245/35R20 K1c K2b K6v K8c V20 S02
110 255/30R20 K1c K2b K6x K8i
Seat Cupra Ateca 2,0TSI 140 225/35R20 K1a K1b M+S T90 A01 A07 A12
5FP 140 235/35R20 K1c K2b M+S T88 T92 A14 A19 A56
§22 54248*03
e9*2007/46*6394*40-.. 140 245/35R20 K1c K2b K6v K8c F24 NoP S02
Seat Cupra Ateca 221 225/35R20 A90 M+S T90 A07 A14 A19
VZ-Edition 221 235/35R20 A12 M+S T88 T92 A56 F24 KMV
5FP 221 245/35R20 A01 A12 K1c K2b K6v K8c Z20 S02
e9*2007/46*6394*23-..
- mit Zusatz-
Verbreiterungen
Seat Cupra Leon 180-228 235/30R20 K1c K2b K3a K5b K5u K6g K7d A01 A07 A12
KL K8e K9v T88 A14 A19 A57
e9*2007/46* Car F24 Flh
3167*00-27 NoP S02
- incl. Sportstourer
Seat Cupra Leon PHEV 110 235/30R20 K1c K2b K3a K5b K5u K6g K7d A01 A07 A12
KL K8e K9v T88 A14 A19 A58
e9*2007/46* Car F24 Flh
3167*00-27 S02
- Plug-in Hybrid
- incl. Sportstourer
Seat Exeo / Exeo ST 75-155 235/30R20 G01 K3b K6g K8b T88 A01 A07 A12
3R, 3RN A14 A19 A58
e9*2001/116*0072*.., Car K1c K2b
e9*2007/46*0011*.. Lim S03
Seat Leon 85, 110 235/30R20 G01 K1c K2c K3a K5d K5i K6i A01 A07 A12
KL K7d K8m T88 A14 A19 A58
e9*2007/46*3167*28-.. Car F23 Flh
- incl. Sportstourer NoE NoP S02
- ab Facelift 2024
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54248 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr.55020322 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5Jx20H2 Typ C33 8520
Hersteller CMS Automotive Trading GmbH

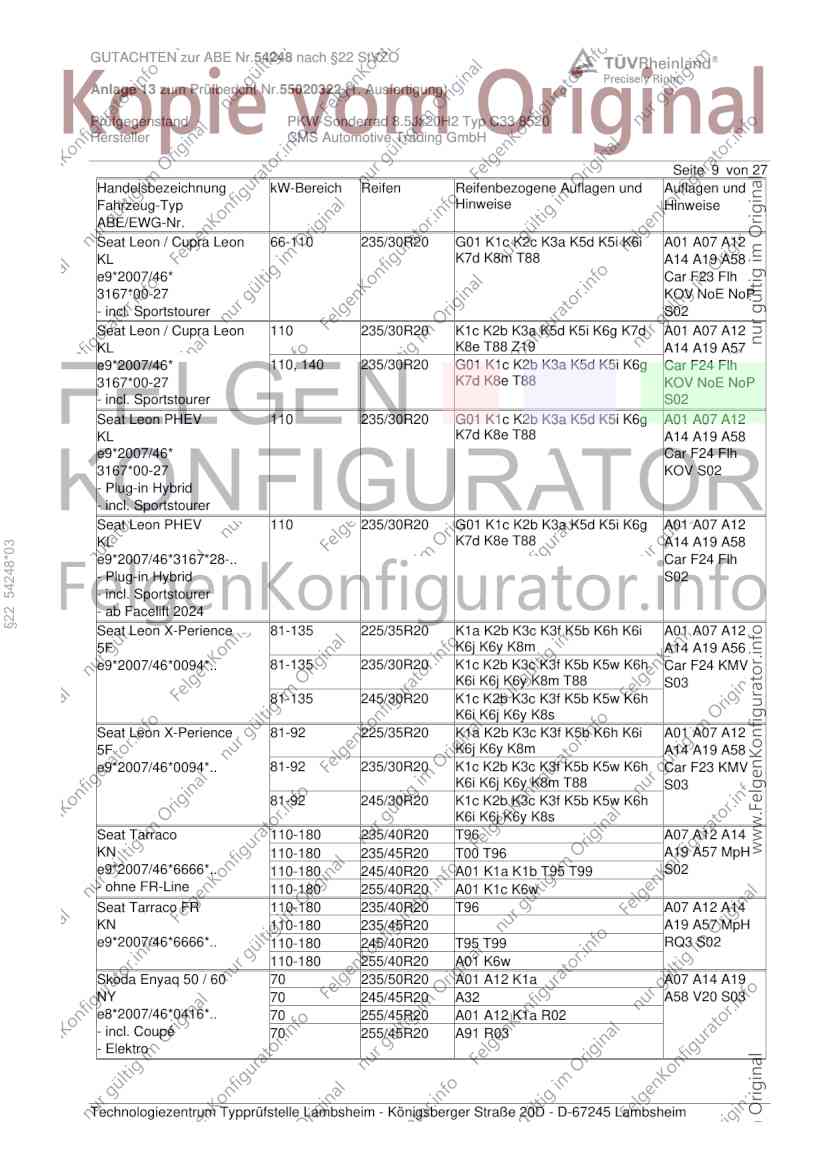

Seite 9 von 27
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Leon / Cupra Leon 66-110 235/30R20 G01 K1c K2c K3a K5d K5i K6i A01 A07 A12
KL K7d K8m T88 A14 A19 A58
e9*2007/46* Car F23 Flh
3167*00-27 KOV NoE NoP
- incl. Sportstourer S02
Seat Leon / Cupra Leon 110 235/30R20 K1c K2b K3a K5d K5i K6g K7d A01 A07 A12
KL K8e T88 Z19 A14 A19 A57
e9*2007/46* 110, 140 235/30R20 G01 K1c K2b K3a K5d K5i K6g Car F24 Flh
3167*00-27 K7d K8e T88 KOV NoE NoP
- incl. Sportstourer S02
Seat Leon PHEV 110 235/30R20 G01 K1c K2b K3a K5d K5i K6g A01 A07 A12
KL K7d K8e T88 A14 A19 A58
e9*2007/46* Car F24 Flh
3167*00-27 KOV S02
- Plug-in Hybrid
- incl. Sportstourer
Seat Leon PHEV 110 235/30R20 G01 K1c K2b K3a K5d K5i K6g A01 A07 A12
KL K7d K8e T88 A14 A19 A58
§22 54248*03
e9*2007/46*3167*28-.. Car F24 Flh
- Plug-in Hybrid S02
- incl. Sportstourer
- ab Facelift 2024
Seat Leon X-Perience 81-135 225/35R20 K1a K2b K3c K3f K5b K6h K6i A01 A07 A12
5F K6j K6y K8m A14 A19 A56
e9*2007/46*0094*.. 81-135 235/30R20 K1c K2b K3c K3f K5b K5w K6h Car F24 KMV
K6i K6j K6y K8m T88 S03
81-135 245/30R20 K1c K2b K3c K3f K5b K5w K6h
K6i K6j K6y K8s
Seat Leon X-Perience 81-92 225/35R20 K1a K2b K3c K3f K5b K6h K6i A01 A07 A12
5F K6j K6y K8m A14 A19 A58
e9*2007/46*0094*.. 81-92 235/30R20 K1c K2b K3c K3f K5b K5w K6h Car F23 KMV
K6i K6j K6y K8m T88 S03
81-92 245/30R20 K1c K2b K3c K3f K5b K5w K6h
K6i K6j K6y K8s
Seat Tarraco 110-180 235/40R20 T96 A07 A12 A14
KN 110-180 235/45R20 T00 T96 A19 A57 MpH
e9*2007/46*6666*.. 110-180 245/40R20 A01 K1a K1b T95 T99 S02
- ohne FR-Line 110-180 255/40R20 A01 K1c K6w
Seat Tarraco FR 110-180 235/40R20 T96 A07 A12 A14
KN 110-180 235/45R20 A19 A57 MpH
e9*2007/46*6666*.. 110-180 245/40R20 T95 T99 RQ3 S02
110-180 255/40R20 A01 K6w
Skoda Enyaq 50 / 60 70 235/50R20 A01 A12 K1a A07 A14 A19
NY 70 245/45R20 A32 A58 V20 S03
e8*2007/46*0416*.. 70 255/45R20 A01 A12 K1a R02
- incl. Coupé 70 255/45R20 A91 R03
- Elektro
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54248 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr.55020322 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5Jx20H2 Typ C33 8520
Hersteller CMS Automotive Trading GmbH

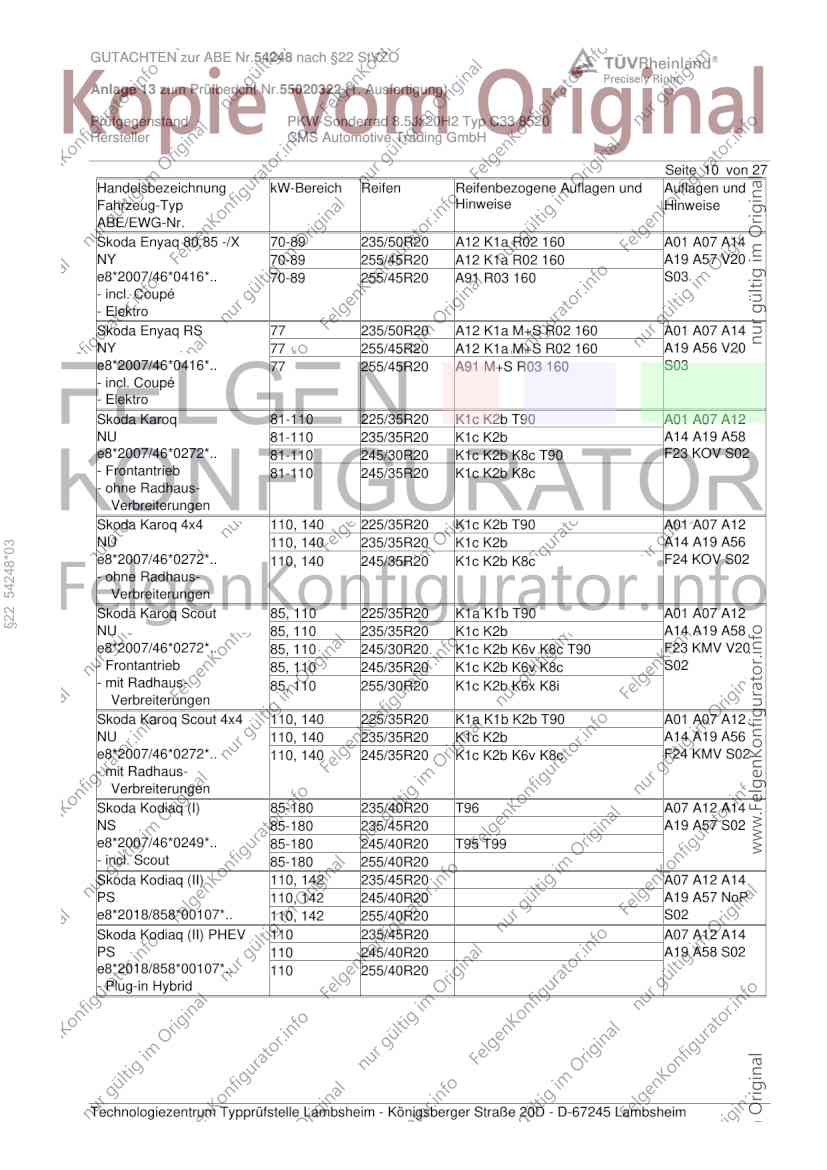

Seite 10 von 27
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Enyaq 80,85 -/X 70-89 235/50R20 A12 K1a R02 160 A01 A07 A14
NY 70-89 255/45R20 A12 K1a R02 160 A19 A57 V20
e8*2007/46*0416*.. 70-89 255/45R20 A91 R03 160 S03
- incl. Coupé
- Elektro
Skoda Enyaq RS 77 235/50R20 A12 K1a M+S R02 160 A01 A07 A14
NY 77 255/45R20 A12 K1a M+S R02 160 A19 A56 V20
e8*2007/46*0416*.. 77 255/45R20 A91 M+S R03 160 S03
- incl. Coupé
- Elektro
Skoda Karoq 81-110 225/35R20 K1c K2b T90 A01 A07 A12
NU 81-110 235/35R20 K1c K2b A14 A19 A58
e8*2007/46*0272*.. 81-110 245/30R20 K1c K2b K8c T90 F23 KOV S02
- Frontantrieb 81-110 245/35R20 K1c K2b K8c
- ohne Radhaus-
Verbreiterungen
Skoda Karoq 4x4 110, 140 225/35R20 K1c K2b T90 A01 A07 A12
NU 110, 140 235/35R20 K1c K2b A14 A19 A56
§22 54248*03
e8*2007/46*0272*.. 110, 140 245/35R20 K1c K2b K8c F24 KOV S02
- ohne Radhaus-
Verbreiterungen
Skoda Karoq Scout 85, 110 225/35R20 K1a K1b T90 A01 A07 A12
NU 85, 110 235/35R20 K1c K2b A14 A19 A58
e8*2007/46*0272*.. 85, 110 245/30R20 K1c K2b K6v K8c T90 F23 KMV V20
- Frontantrieb 85, 110 245/35R20 K1c K2b K6v K8c S02
- mit Radhaus- 85, 110 255/30R20 K1c K2b K6x K8i
Verbreiterungen
Skoda Karoq Scout 4x4 110, 140 225/35R20 K1a K1b K2b T90 A01 A07 A12
NU 110, 140 235/35R20 K1c K2b A14 A19 A56
e8*2007/46*0272*.. 110, 140 245/35R20 K1c K2b K6v K8c F24 KMV S02
- mit Radhaus-
Verbreiterungen
Skoda Kodiaq (I) 85-180 235/40R20 T96 A07 A12 A14
NS 85-180 235/45R20 A19 A57 S02
e8*2007/46*0249*.. 85-180 245/40R20 T95 T99
- incl. Scout 85-180 255/40R20
Skoda Kodiaq (II) 110, 142 235/45R20 A07 A12 A14
PS 110, 142 245/40R20 A19 A57 NoP
e8*2018/858*00107*.. 110, 142 255/40R20 S02
Skoda Kodiaq (II) PHEV 110 235/45R20 A07 A12 A14
PS 110 245/40R20 A19 A58 S02
e8*2018/858*00107*.. 110 255/40R20
- Plug-in Hybrid

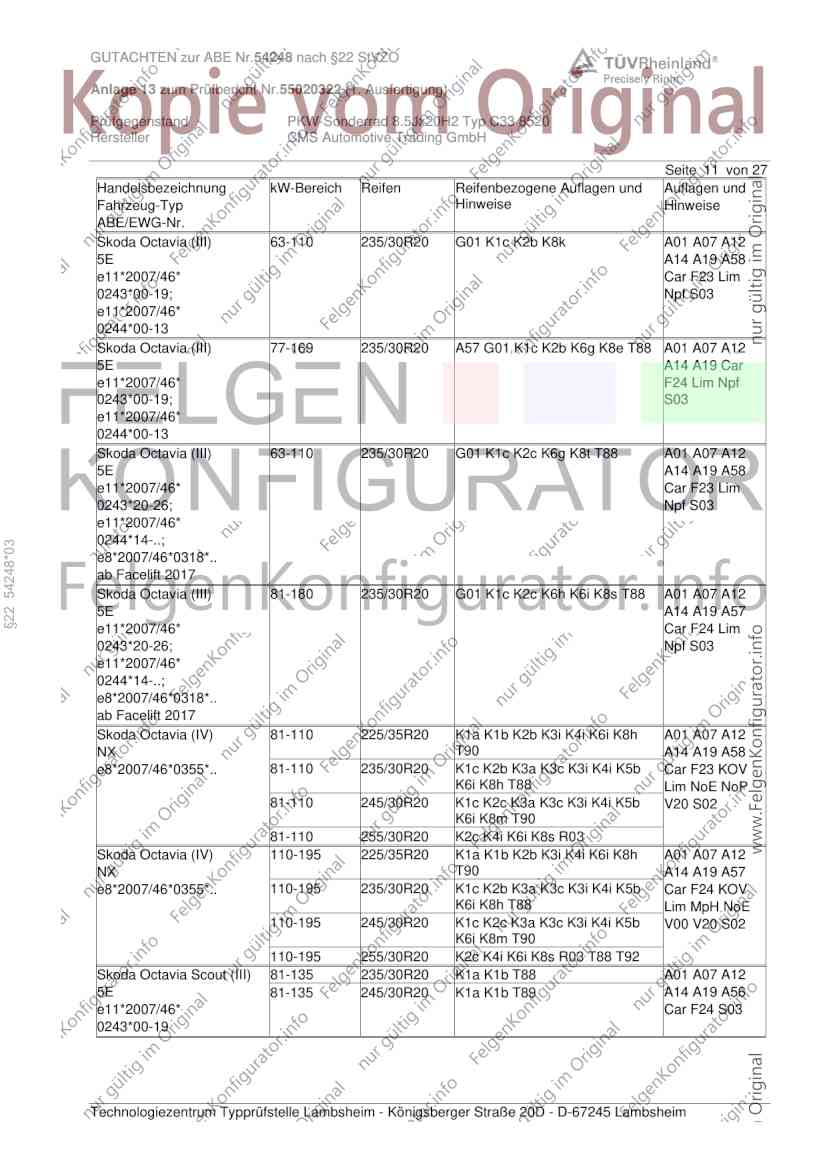

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54248 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr.55020322 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5Jx20H2 Typ C33 8520
Hersteller CMS Automotive Trading GmbH
Seite 11 von 27
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia (III) 63-110 235/30R20 G01 K1c K2b K8k A01 A07 A12
5E A14 A19 A58
e11*2007/46* Car F23 Lim
0243*00-19; Npf S03
e11*2007/46*
0244*00-13
Skoda Octavia (III) 77-169 235/30R20 A57 G01 K1c K2b K6g K8e T88 A01 A07 A12
5E A14 A19 Car
e11*2007/46* F24 Lim Npf
0243*00-19; S03
e11*2007/46*
0244*00-13
Skoda Octavia (III) 63-110 235/30R20 G01 K1c K2c K6g K8t T88 A01 A07 A12
5E A14 A19 A58
e11*2007/46* Car F23 Lim
0243*20-26; Npf S03
e11*2007/46*
0244*14-..;
§22 54248*03
e8*2007/46*0318*..
ab Facelift 2017
Skoda Octavia (III) 81-180 235/30R20 G01 K1c K2c K6h K6i K8s T88 A01 A07 A12
5E A14 A19 A57
e11*2007/46* Car F24 Lim
0243*20-26; Npf S03
e11*2007/46*
0244*14-..;
e8*2007/46*0318*..
ab Facelift 2017
Skoda Octavia (IV) 81-110 225/35R20 K1a K1b K2b K3i K4i K6i K8h A01 A07 A12
NX T90 A14 A19 A58
e8*2007/46*0355*.. 81-110 235/30R20 K1c K2b K3a K3c K3i K4i K5b Car F23 KOV
K6i K8h T88 Lim NoE NoP
81-110 245/30R20 K1c K2c K3a K3c K3i K4i K5b V20 S02
K6i K8m T90
81-110 255/30R20 K2c K4i K6i K8s R03
Skoda Octavia (IV) 110-195 225/35R20 K1a K1b K2b K3i K4i K6i K8h A01 A07 A12
NX T90 A14 A19 A57
e8*2007/46*0355*.. 110-195 235/30R20 K1c K2b K3a K3c K3i K4i K5b Car F24 KOV
K6i K8h T88 Lim MpH NoE
110-195 245/30R20 K1c K2c K3a K3c K3i K4i K5b V00 V20 S02
K6i K8m T90
110-195 255/30R20 K2c K4i K6i K8s R03 T88 T92
Skoda Octavia Scout (III) 81-135 235/30R20 K1a K1b T88 A01 A07 A12
5E 81-135 245/30R20 K1a K1b T89 A14 A19 A56
e11*2007/46* Car F24 S03
0243*00-19

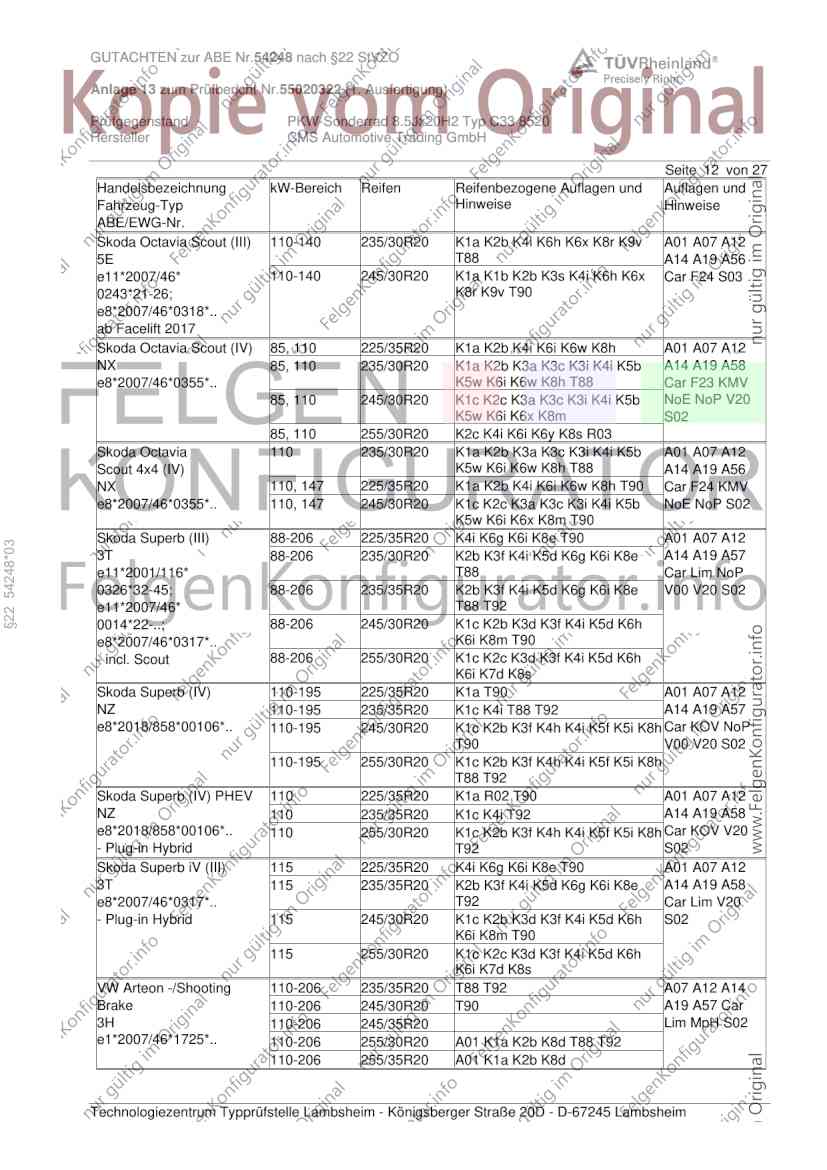

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54248 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr.55020322 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5Jx20H2 Typ C33 8520
Hersteller CMS Automotive Trading GmbH
Seite 12 von 27
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia Scout (III) 110-140 235/30R20 K1a K2b K4i K6h K6x K8r K9v A01 A07 A12
5E T88 A14 A19 A56
e11*2007/46* 110-140 245/30R20 K1a K1b K2b K3s K4i K6h K6x Car F24 S03
0243*21-26; K8r K9v T90
e8*2007/46*0318*..
ab Facelift 2017
Skoda Octavia Scout (IV) 85, 110 225/35R20 K1a K2b K4i K6i K6w K8h A01 A07 A12
NX 85, 110 235/30R20 K1a K2b K3a K3c K3i K4i K5b A14 A19 A58
e8*2007/46*0355*.. K5w K6i K6w K8h T88 Car F23 KMV
85, 110 245/30R20 K1c K2c K3a K3c K3i K4i K5b NoE NoP V20
K5w K6i K6x K8m S02
85, 110 255/30R20 K2c K4i K6i K6y K8s R03
Skoda Octavia 110 235/30R20 K1a K2b K3a K3c K3i K4i K5b A01 A07 A12
Scout 4x4 (IV) K5w K6i K6w K8h T88 A14 A19 A56
NX 110, 147 225/35R20 K1a K2b K4i K6i K6w K8h T90 Car F24 KMV
e8*2007/46*0355*.. 110, 147 245/30R20 K1c K2c K3a K3c K3i K4i K5b NoE NoP S02
K5w K6i K6x K8m T90
Skoda Superb (III) 88-206 225/35R20 K4i K6g K6i K8e T90 A01 A07 A12
§22 54248*03
3T 88-206 235/30R20 K2b K3f K4i K5d K6g K6i K8e A14 A19 A57
e11*2001/116* T88 Car Lim NoP
0326*32-45; 88-206 235/35R20 K2b K3f K4i K5d K6g K6i K8e V00 V20 S02
e11*2007/46* T88 T92
0014*22-..; 88-206 245/30R20 K1c K2b K3d K3f K4i K5d K6h
e8*2007/46*0317*.. K6i K8m T90
- incl. Scout 88-206 255/30R20 K1c K2c K3d K3f K4i K5d K6h
K6i K7d K8s
Skoda Superb (IV) 110-195 225/35R20 K1a T90 A01 A07 A12
NZ 110-195 235/35R20 K1c K4i T88 T92 A14 A19 A57
e8*2018/858*00106*.. 110-195 245/30R20 K1c K2b K3f K4h K4i K5f K5i K8h Car KOV NoP
T90 V00 V20 S02
110-195 255/30R20 K1c K2b K3f K4h K4i K5f K5i K8h
T88 T92
Skoda Superb (IV) PHEV 110 225/35R20 K1a R02 T90 A01 A07 A12
NZ 110 235/35R20 K1c K4i T92 A14 A19 A58
e8*2018/858*00106*.. 110 255/30R20 K1c K2b K3f K4h K4i K5f K5i K8h Car KOV V20
- Plug-in Hybrid T92 S02
Skoda Superb iV (III) 115 225/35R20 K4i K6g K6i K8e T90 A01 A07 A12
3T 115 235/35R20 K2b K3f K4i K5d K6g K6i K8e A14 A19 A58
e8*2007/46*0317*.. T92 Car Lim V20
- Plug-in Hybrid 115 245/30R20 K1c K2b K3d K3f K4i K5d K6h S02
K6i K8m T90
115 255/30R20 K1c K2c K3d K3f K4i K5d K6h
K6i K7d K8s
VW Arteon -/Shooting 110-206 235/35R20 T88 T92 A07 A12 A14
Brake 110-206 245/30R20 T90 A19 A57 Car
3H 110-206 245/35R20 Lim MpH S02
e1*2007/46*1725*.. 110-206 255/30R20 A01 K1a K2b K8d T88 T92
110-206 255/35R20 A01 K1a K2b K8d
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54248 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr.55020322 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5Jx20H2 Typ C33 8520
Hersteller CMS Automotive Trading GmbH

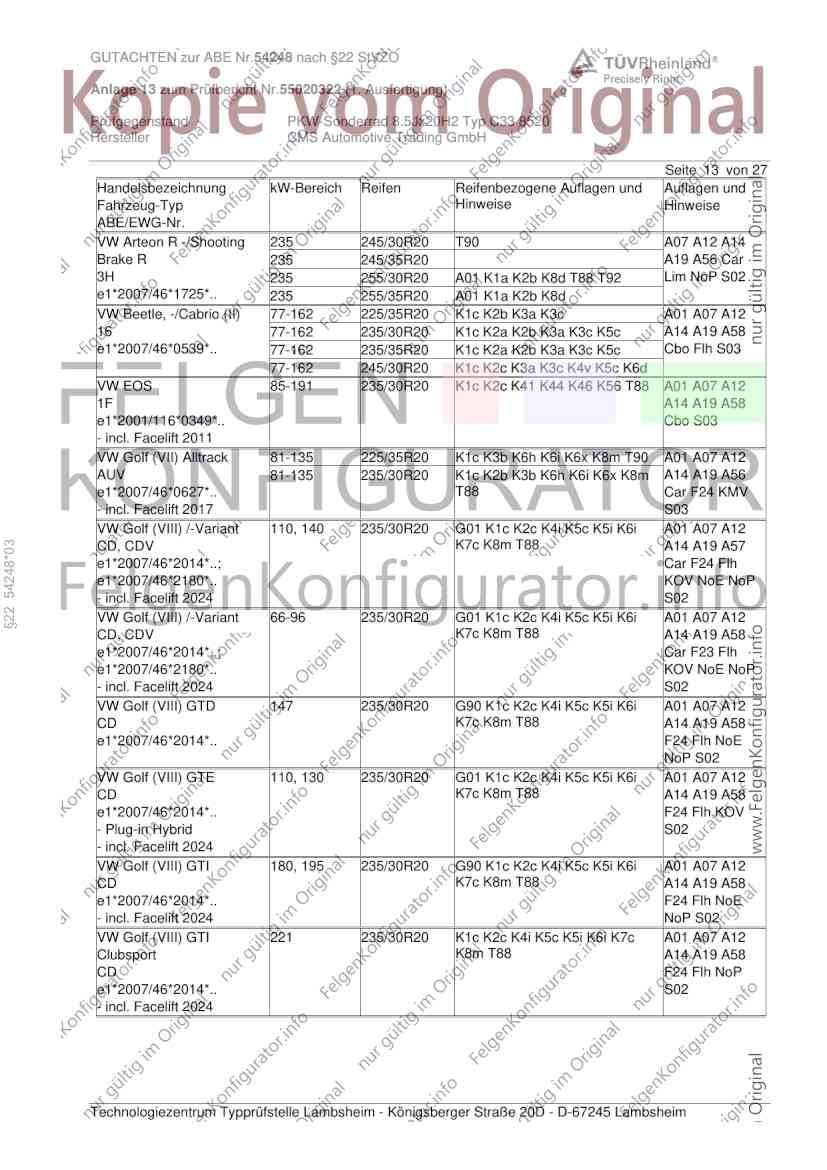

Seite 13 von 27
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Arteon R -/Shooting 235 245/30R20 T90 A07 A12 A14
Brake R 235 245/35R20 A19 A56 Car
3H 235 255/30R20 A01 K1a K2b K8d T88 T92 Lim NoP S02
e1*2007/46*1725*.. 235 255/35R20 A01 K1a K2b K8d
VW Beetle, -/Cabrio (II) 77-162 225/35R20 K1c K2b K3a K3c A01 A07 A12
16 77-162 235/30R20 K1c K2a K2b K3a K3c K5c A14 A19 A58
e1*2007/46*0539*.. 77-162 235/35R20 K1c K2a K2b K3a K3c K5c Cbo Flh S03
77-162 245/30R20 K1c K2c K3a K3c K4v K5c K6d
VW EOS 85-191 235/30R20 K1c K2c K41 K44 K46 K56 T88 A01 A07 A12
1F A14 A19 A58
e1*2001/116*0349*.. Cbo S03
- incl. Facelift 2011
VW Golf (VII) Alltrack 81-135 225/35R20 K1c K3b K6h K6i K6x K8m T90 A01 A07 A12
AUV 81-135 235/30R20 K1c K2b K3b K6h K6i K6x K8m A14 A19 A56
e1*2007/46*0627*.. T88 Car F24 KMV
- incl. Facelift 2017 S03
VW Golf (VIII) /-Variant 110, 140 235/30R20 G01 K1c K2c K4i K5c K5i K6i A01 A07 A12
CD, CDV K7c K8m T88 A14 A19 A57
§22 54248*03
e1*2007/46*2014*..; Car F24 Flh
e1*2007/46*2180*.. KOV NoE NoP
- incl. Facelift 2024 S02
VW Golf (VIII) /-Variant 66-96 235/30R20 G01 K1c K2c K4i K5c K5i K6i A01 A07 A12
CD, CDV K7c K8m T88 A14 A19 A58
e1*2007/46*2014*..; Car F23 Flh
e1*2007/46*2180*.. KOV NoE NoP
- incl. Facelift 2024 S02
VW Golf (VIII) GTD 147 235/30R20 G90 K1c K2c K4i K5c K5i K6i A01 A07 A12
CD K7c K8m T88 A14 A19 A58
e1*2007/46*2014*.. F24 Flh NoE
NoP S02
VW Golf (VIII) GTE 110, 130 235/30R20 G01 K1c K2c K4i K5c K5i K6i A01 A07 A12
CD K7c K8m T88 A14 A19 A58
e1*2007/46*2014*.. F24 Flh KOV
- Plug-in Hybrid S02
- incl. Facelift 2024
VW Golf (VIII) GTI 180, 195 235/30R20 G90 K1c K2c K4i K5c K5i K6i A01 A07 A12
CD K7c K8m T88 A14 A19 A58
e1*2007/46*2014*.. F24 Flh NoE
- incl. Facelift 2024 NoP S02
VW Golf (VIII) GTI 221 235/30R20 K1c K2c K4i K5c K5i K6i K7c A01 A07 A12
Clubsport K8m T88 A14 A19 A58
CD F24 Flh NoP
e1*2007/46*2014*.. S02
- incl. Facelift 2024

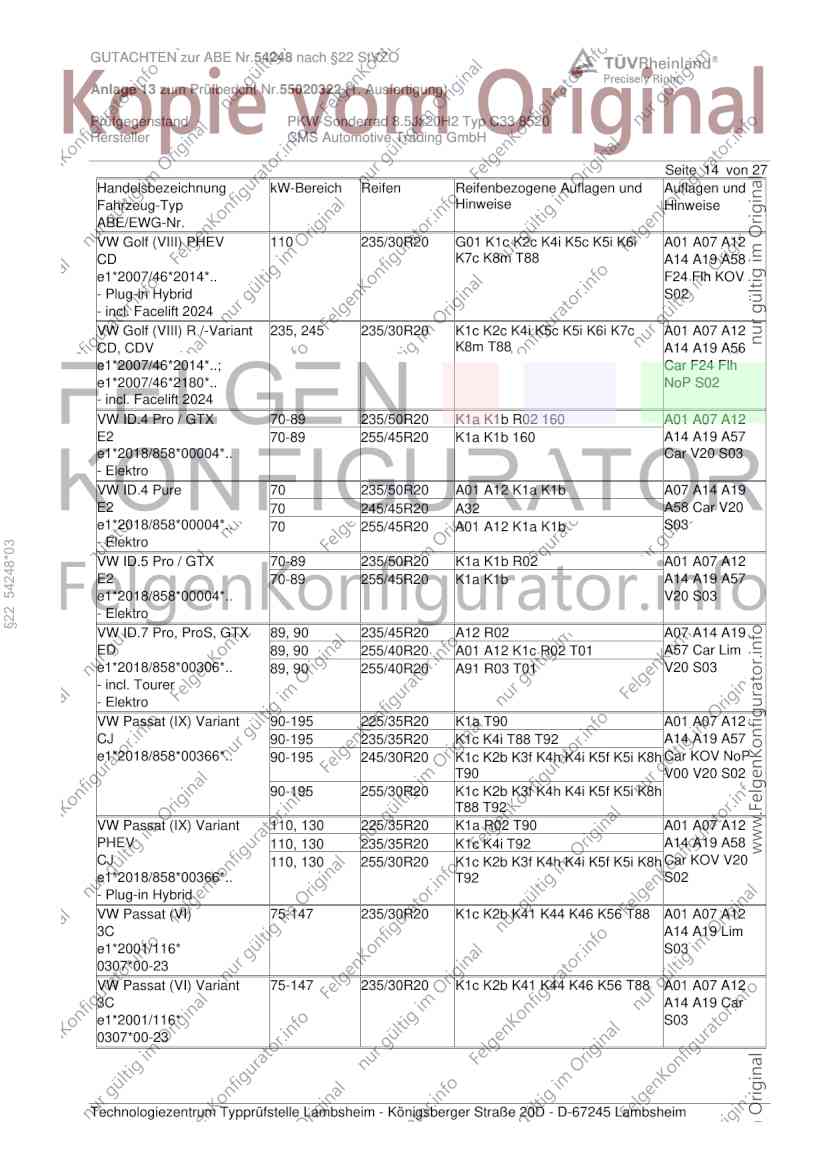

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54248 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr.55020322 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5Jx20H2 Typ C33 8520
Hersteller CMS Automotive Trading GmbH
Seite 14 von 27
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (VIII) PHEV 110 235/30R20 G01 K1c K2c K4i K5c K5i K6i A01 A07 A12
CD K7c K8m T88 A14 A19 A58
e1*2007/46*2014*.. F24 Flh KOV
- Plug-in Hybrid S02
- incl. Facelift 2024
VW Golf (VIII) R /-Variant 235, 245 235/30R20 K1c K2c K4i K5c K5i K6i K7c A01 A07 A12
CD, CDV K8m T88 A14 A19 A56
e1*2007/46*2014*..; Car F24 Flh
e1*2007/46*2180*.. NoP S02
- incl. Facelift 2024
VW ID.4 Pro / GTX 70-89 235/50R20 K1a K1b R02 160 A01 A07 A12
E2 70-89 255/45R20 K1a K1b 160 A14 A19 A57
e1*2018/858*00004*.. Car V20 S03
- Elektro
VW ID.4 Pure 70 235/50R20 A01 A12 K1a K1b A07 A14 A19
E2 70 245/45R20 A32 A58 Car V20
e1*2018/858*00004*.. 70 255/45R20 A01 A12 K1a K1b S03
- Elektro
§22 54248*03
VW ID.5 Pro / GTX 70-89 235/50R20 K1a K1b R02 A01 A07 A12
E2 70-89 255/45R20 K1a K1b A14 A19 A57
e1*2018/858*00004*.. V20 S03
- Elektro
VW ID.7 Pro, ProS, GTX 89, 90 235/45R20 A12 R02 A07 A14 A19
ED 89, 90 255/40R20 A01 A12 K1c R02 T01 A57 Car Lim
e1*2018/858*00306*.. 89, 90 255/40R20 A91 R03 T01 V20 S03
- incl. Tourer
- Elektro
VW Passat (IX) Variant 90-195 225/35R20 K1a T90 A01 A07 A12
CJ 90-195 235/35R20 K1c K4i T88 T92 A14 A19 A57
e1*2018/858*00366*.. 90-195 245/30R20 K1c K2b K3f K4h K4i K5f K5i K8h Car KOV NoP
T90 V00 V20 S02
90-195 255/30R20 K1c K2b K3f K4h K4i K5f K5i K8h
T88 T92
VW Passat (IX) Variant 110, 130 225/35R20 K1a R02 T90 A01 A07 A12
PHEV 110, 130 235/35R20 K1c K4i T92 A14 A19 A58
CJ 110, 130 255/30R20 K1c K2b K3f K4h K4i K5f K5i K8h Car KOV V20
e1*2018/858*00366*.. T92 S02
- Plug-in Hybrid
VW Passat (VI) 75-147 235/30R20 K1c K2b K41 K44 K46 K56 T88 A01 A07 A12
3C A14 A19 Lim
e1*2001/116* S03
0307*00-23
VW Passat (VI) Variant 75-147 235/30R20 K1c K2b K41 K44 K46 K56 T88 A01 A07 A12
3C A14 A19 Car
e1*2001/116* S03
0307*00-23
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54248 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr.55020322 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5Jx20H2 Typ C33 8520
Hersteller CMS Automotive Trading GmbH

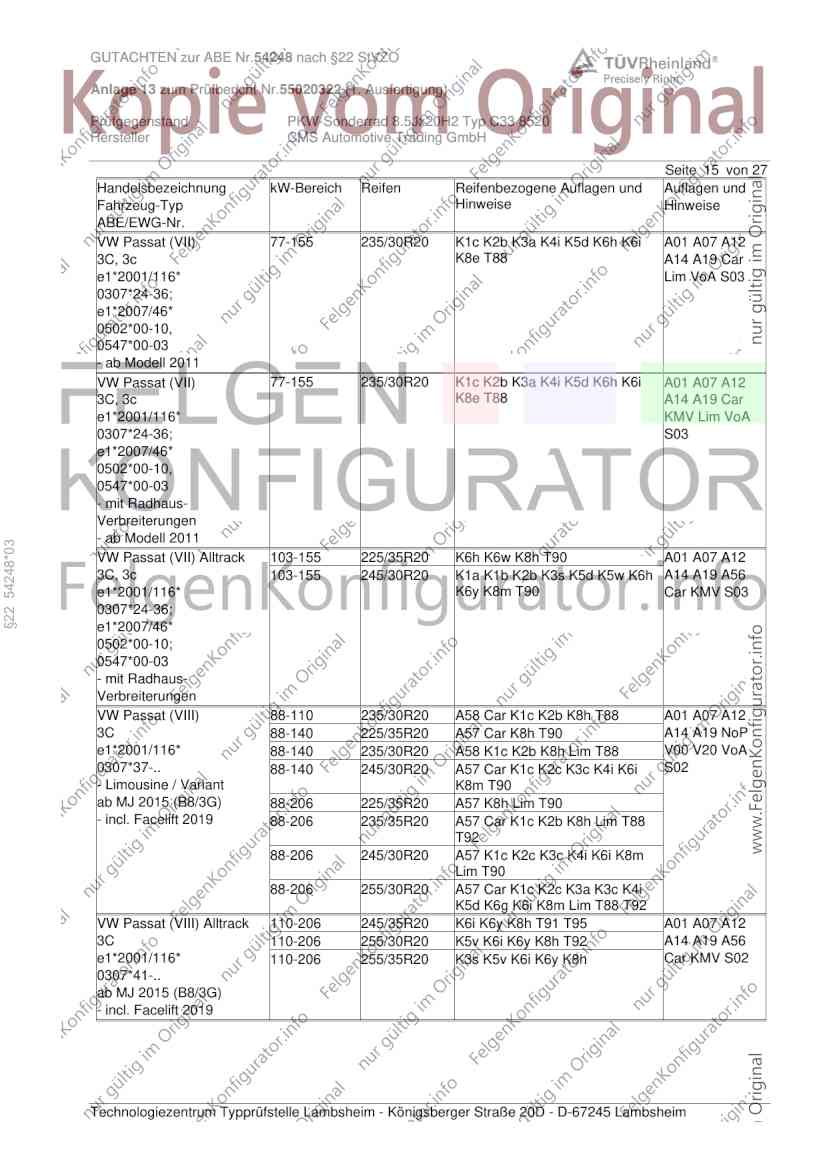

Seite 15 von 27
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat (VII) 77-155 235/30R20 K1c K2b K3a K4i K5d K6h K6i A01 A07 A12
3C, 3c K8e T88 A14 A19 Car
e1*2001/116* Lim VoA S03
0307*24-36;
e1*2007/46*
0502*00-10,
0547*00-03
- ab Modell 2011
VW Passat (VII) 77-155 235/30R20 K1c K2b K3a K4i K5d K6h K6i A01 A07 A12
3C, 3c K8e T88 A14 A19 Car
e1*2001/116* KMV Lim VoA
0307*24-36; S03
e1*2007/46*
0502*00-10,
0547*00-03
- mit Radhaus-
Verbreiterungen
- ab Modell 2011
§22 54248*03
VW Passat (VII) Alltrack 103-155 225/35R20 K6h K6w K8h T90 A01 A07 A12
3C, 3c 103-155 245/30R20 K1a K1b K2b K3s K5d K5w K6h A14 A19 A56
e1*2001/116* K6y K8m T90 Car KMV S03
0307*24-36;
e1*2007/46*
0502*00-10;
0547*00-03
- mit Radhaus-
Verbreiterungen
VW Passat (VIII) 88-110 235/30R20 A58 Car K1c K2b K8h T88 A01 A07 A12
3C 88-140 225/35R20 A57 Car K8h T90 A14 A19 NoP
e1*2001/116* 88-140 235/30R20 A58 K1c K2b K8h Lim T88 V00 V20 VoA
0307*37-.. 88-140 245/30R20 A57 Car K1c K2c K3c K4i K6i S02
- Limousine / Variant K8m T90
ab MJ 2015 (B8/3G) 88-206 225/35R20 A57 K8h Lim T90
- incl. Facelift 2019 88-206 235/35R20 A57 Car K1c K2b K8h Lim T88
T92
88-206 245/30R20 A57 K1c K2c K3c K4i K6i K8m
Lim T90
88-206 255/30R20 A57 Car K1c K2c K3a K3c K4i
K5d K6g K6i K8m Lim T88 T92
VW Passat (VIII) Alltrack 110-206 245/35R20 K6i K6y K8h T91 T95 A01 A07 A12
3C 110-206 255/30R20 K5v K6i K6y K8h T92 A14 A19 A56
e1*2001/116* 110-206 255/35R20 K3s K5v K6i K6y K8h Car KMV S02
0307*41-..
ab MJ 2015 (B8/3G)
- incl. Facelift 2019
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54248 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr.55020322 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5Jx20H2 Typ C33 8520
Hersteller CMS Automotive Trading GmbH

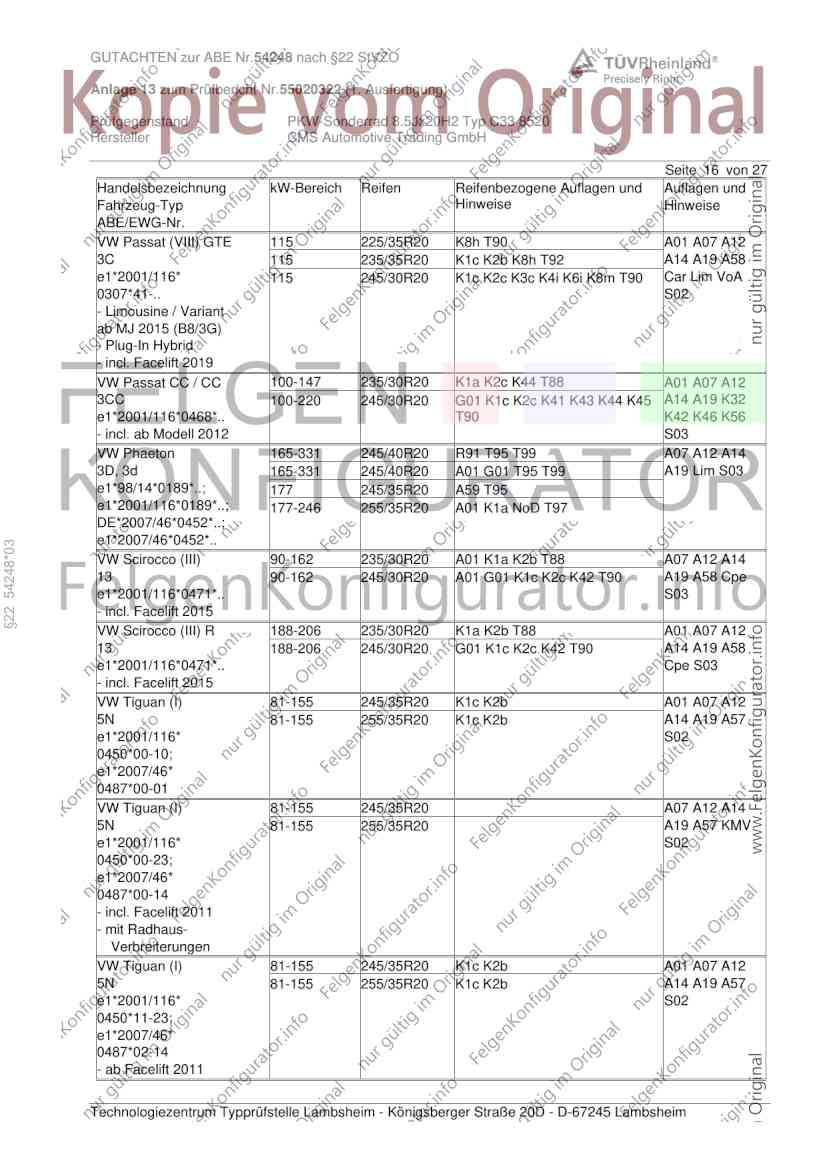

Seite 16 von 27
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat (VIII) GTE 115 225/35R20 K8h T90 A01 A07 A12
3C 115 235/35R20 K1c K2b K8h T92 A14 A19 A58
e1*2001/116* 115 245/30R20 K1c K2c K3c K4i K6i K8m T90 Car Lim VoA
0307*41-.. S02
- Limousine / Variant
ab MJ 2015 (B8/3G)
- Plug-In Hybrid
- incl. Facelift 2019
VW Passat CC / CC 100-147 235/30R20 K1a K2c K44 T88 A01 A07 A12
3CC 100-220 245/30R20 G01 K1c K2c K41 K43 K44 K45 A14 A19 K32
e1*2001/116*0468*.. T90 K42 K46 K56
- incl. ab Modell 2012 S03
VW Phaeton 165-331 245/40R20 R91 T95 T99 A07 A12 A14
3D, 3d 165-331 245/40R20 A01 G01 T95 T99 A19 Lim S03
e1*98/14*0189*..; 177 245/35R20 A59 T95
e1*2001/116*0189*..; 177-246 255/35R20 A01 K1a NoD T97
DE*2007/46*0452*..;
e1*2007/46*0452*..
§22 54248*03
VW Scirocco (III) 90-162 235/30R20 A01 K1a K2b T88 A07 A12 A14
13 90-162 245/30R20 A01 G01 K1c K2c K42 T90 A19 A58 Cpe
e1*2001/116*0471*.. S03
- incl. Facelift 2015
VW Scirocco (III) R 188-206 235/30R20 K1a K2b T88 A01 A07 A12
13 188-206 245/30R20 G01 K1c K2c K42 T90 A14 A19 A58
e1*2001/116*0471*.. Cpe S03
- incl. Facelift 2015
VW Tiguan (I) 81-155 245/35R20 K1c K2b A01 A07 A12
5N 81-155 255/35R20 K1c K2b A14 A19 A57
e1*2001/116* S02
0450*00-10;
e1*2007/46*
0487*00-01
VW Tiguan (I) 81-155 245/35R20 A07 A12 A14
5N 81-155 255/35R20 A19 A57 KMV
e1*2001/116* S02
0450*00-23;
e1*2007/46*
0487*00-14
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan (I) 81-155 245/35R20 K1c K2b A01 A07 A12
5N 81-155 255/35R20 K1c K2b A14 A19 A57
e1*2001/116* S02
0450*11-23;
e1*2007/46*
0487*02-14
- ab Facelift 2011

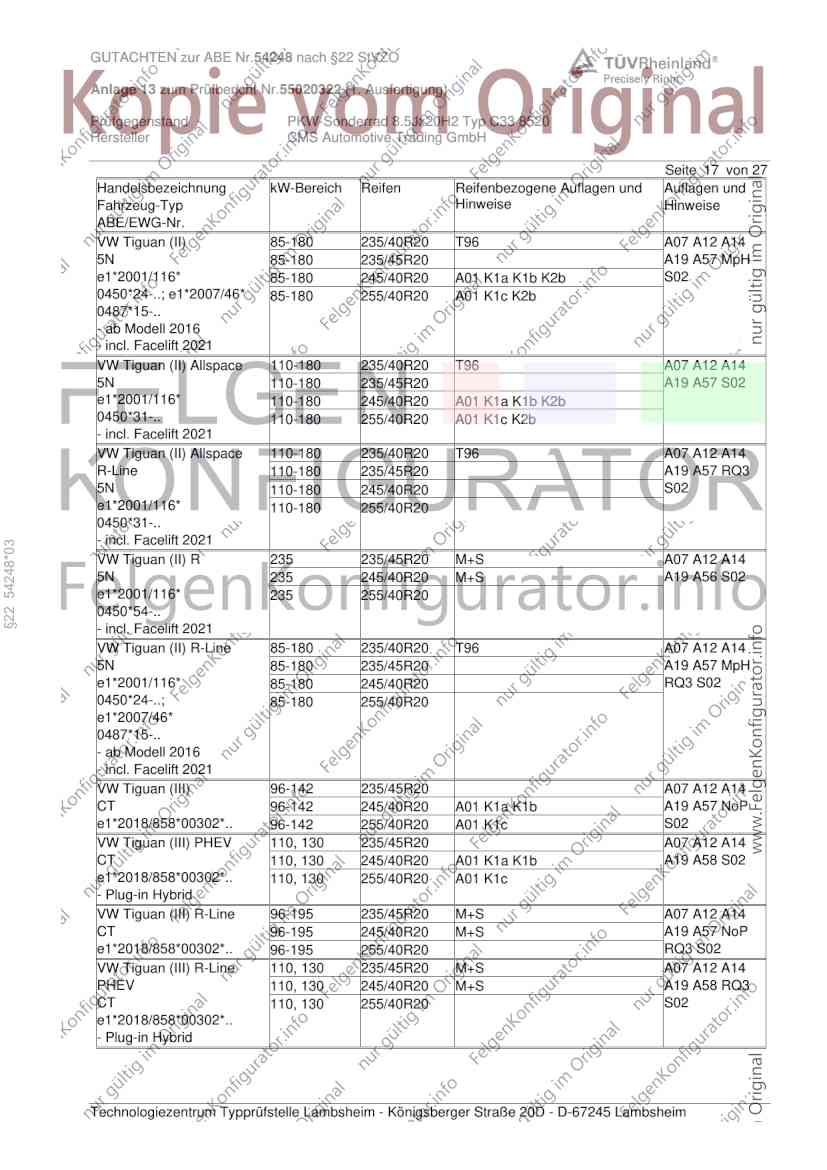

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54248 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr.55020322 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5Jx20H2 Typ C33 8520
Hersteller CMS Automotive Trading GmbH
Seite 17 von 27
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Tiguan (II) 85-180 235/40R20 T96 A07 A12 A14
5N 85-180 235/45R20 A19 A57 MpH
e1*2001/116* 85-180 245/40R20 A01 K1a K1b K2b S02
0450*24-..; e1*2007/46* 85-180 255/40R20 A01 K1c K2b
0487*15-..
- ab Modell 2016
- incl. Facelift 2021
VW Tiguan (II) Allspace 110-180 235/40R20 T96 A07 A12 A14
5N 110-180 235/45R20 A19 A57 S02
e1*2001/116* 110-180 245/40R20 A01 K1a K1b K2b
0450*31-.. 110-180 255/40R20 A01 K1c K2b
- incl. Facelift 2021
VW Tiguan (II) Allspace 110-180 235/40R20 T96 A07 A12 A14
R-Line 110-180 235/45R20 A19 A57 RQ3
5N 110-180 245/40R20 S02
e1*2001/116* 110-180 255/40R20
0450*31-..
- incl. Facelift 2021
§22 54248*03
VW Tiguan (II) R 235 235/45R20 M+S A07 A12 A14
5N 235 245/40R20 M+S A19 A56 S02
e1*2001/116* 235 255/40R20
0450*54-..
- incl. Facelift 2021
VW Tiguan (II) R-Line 85-180 235/40R20 T96 A07 A12 A14
5N 85-180 235/45R20 A19 A57 MpH
e1*2001/116* 85-180 245/40R20 RQ3 S02
0450*24-..; 85-180 255/40R20
e1*2007/46*
0487*15-..
- ab Modell 2016
- incl. Facelift 2021
VW Tiguan (III) 96-142 235/45R20 A07 A12 A14
CT 96-142 245/40R20 A01 K1a K1b A19 A57 NoP
e1*2018/858*00302*.. 96-142 255/40R20 A01 K1c S02
VW Tiguan (III) PHEV 110, 130 235/45R20 A07 A12 A14
CT 110, 130 245/40R20 A01 K1a K1b A19 A58 S02
e1*2018/858*00302*.. 110, 130 255/40R20 A01 K1c
- Plug-in Hybrid
VW Tiguan (III) R-Line 96-195 235/45R20 M+S A07 A12 A14
CT 96-195 245/40R20 M+S A19 A57 NoP
e1*2018/858*00302*.. 96-195 255/40R20 RQ3 S02
VW Tiguan (III) R-Line 110, 130 235/45R20 M+S A07 A12 A14
PHEV 110, 130 245/40R20 M+S A19 A58 RQ3
CT 110, 130 255/40R20 S02
e1*2018/858*00302*..
- Plug-in Hybrid
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54248 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr.55020322 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5Jx20H2 Typ C33 8520
Hersteller CMS Automotive Trading GmbH
Seite 18 von 27
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW T-ROC 81-140 235/35R20 K1c K2b K3s K6w A01 A07 A12
A1 81-140 245/30R20 K1c K2b K3s K6x K8e T90 A14 A19 A57
e13*2007/46*1845*.. Flh S02
VW T-ROC Cabriolet 81-110 235/35R20 K1c K2b K3s K6w A01 A07 A12
A1 81-110 245/30R20 K1c K2b K3s K6x K8e T90 A14 A19 A58
e13*2007/46*1845*.. Cbo S02
VW T-ROC R 221 235/35R20 K1c K2b K3s K6w A01 A07 A12
A1 221 245/30R20 K1c K2b K3s K6x K8e T90 A14 A19 A56
e13*2007/46*1845*.. Flh S02
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeugpapieren
(u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die Angaben über
die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbescheinigung I) durch die
§22 54248*03
Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des
Sonderrades eine Freistellung von der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Veränderungen ist
gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollumfang
verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54248 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr.55020322 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5Jx20H2 Typ C33 8520
Hersteller CMS Automotive Trading GmbH
Seite 19 von 27
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Betrifft Räder ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU) 2019/2144 gelten
(Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU) 2018/858):
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-Kombination nur
zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist (z. B. EU-
Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Spezielle Auflagen und Hinweise
160 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1600 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegenden
ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr
oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage VIIIb zur StVZO zur
Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsabnahme vorzuführen.
A07 Zur Befestigung der Räder dürfen nur die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführten
Serien-Radschrauben /-Radmuttern oder Zubehör-Schrauben/-Muttern, die den Serienbefestigungsmitteln im
§22 54248*03
Aufbau entsprechen, verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist
auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet,
sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen DIN, E.T.R.T.O
oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor verwendet, so sind die Hinweise
und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den vorgeschriebenen
Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile dürfen nicht über den
Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Kettenschloss
auftragen, an der Hinterachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw.
Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54248 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr.55020322 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5Jx20H2 Typ C33 8520
Hersteller CMS Automotive Trading GmbH
Seite 20 von 27
AS9 Es sind nur spezielle feingliedrige Schneeketten ohne Kettenglieder auf der Reifeninnenseite mit
umlaufendem Kettenband auf der Lauffläche, welches maximal 9mm aufträgt, an den laut Betriebsanleitung
dafür vorgesehenen Achsen zulässig. Die Hinweise des Fahrzeug- und Kettenherstellers sind zu beachten.
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Turnier,
Variant, …).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cabrio-
Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige
§22 54248*03
angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
G90 Ist 19 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57
StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54248 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr.55020322 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5Jx20H2 Typ C33 8520
Hersteller CMS Automotive Trading GmbH
Seite 21 von 27
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K32 Bei Fahrzeugausführungen mit Zusatzradabdeckungen an Achse 2, ist durch Nacharbeit dieser
Radabdeckungen eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch oben zu
biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig nach
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3d An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (200mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
§22 54248*03
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (200-250mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
noch oben zu biegen. Die Radhausinnenverkleidungen sind nachzuarbeiten (z.B. Erwärmen oder
Ausschneiden) und dauerhaft zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante zur
Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54248 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr.55020322 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5Jx20H2 Typ C33 8520
Hersteller CMS Automotive Trading GmbH
Seite 22 von 27
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4v An Achse 2 sind die Halter zur Befestigung der Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen über den Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen. Die
Kunststoffverbreiterungen bzw. Kotflügelverbreiterungen sind anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter Radmitte
vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K5f An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 300 mm hinter Radmitte
vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von 100
§22 54248*03
mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur Radhausausschnittkante
um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5u An Achse 1 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer Länge
von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante
um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante
um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befestigungsschraube ist
soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von 100
mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54248 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr.55020322 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5Jx20H2 Typ C33 8520
Hersteller CMS Automotive Trading GmbH
Seite 23 von 27
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter Radmitte
um 5 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter Radmitte
um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
§22 54248*03
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8f An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm bis 100 mm vor Radmitte um 5
mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 10 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter Radmitte
um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 10 mm aufzuweiten.
K8o An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 100mm hinter Radmitte
um 10mm aufzuweiten.
K8r An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 15 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 15 mm aufzuweiten.
K8t An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter Radmitte
um 15 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer Länge
von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54248 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr.55020322 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5Jx20H2 Typ C33 8520
Hersteller CMS Automotive Trading GmbH
Seite 24 von 27
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzlichen
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zusätzliche
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung (Kennzeichnung mit Piktogramm eines
dreigipfligen Berges mit Schneeflocke, Alpine-Symbol).
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl. Plug-
in Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw.
OVC-HEV).
§22 54248*03
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout, usw.
(Fahrzeugvarianten mit Radlaufverbreiterungen).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des Reifenherstellers
auf der im Gutachten genannten Radgröße montierbar sind und ausreichende Tragfähigkeit bei max.
Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom Führer des Fahrzeugs
mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größeren
und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ausgerüstet sind.
R91 Diese Reifengröße ist zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 245/45R19 (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R92 Diese Rad-Reifen-Kombination(en) ist/sind nur zulässig bei Fahrzeugen mit serienmäßiger
Reifengröße 235/45R18 oder 235/40R19 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung).
RC1 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit wahlweiser Serienbereifung
255/45R20 ww. 255/40R21 (u.a. Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung.
RQ3 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit wahlweisen Serien-Rädern: 8,5x19, ET38 mit
255/45R19 bzw. 8,5x20, ET38 mit 255/40R20 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung).
S01 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S01 (siehe Seite 1)
verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54248 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr.55020322 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5Jx20H2 Typ C33 8520
Hersteller CMS Automotive Trading GmbH
Seite 25 von 27
S02 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S03 (siehe Seite 1)
verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe Seite 1)
verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe Seite 1)
verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
§22 54248*03
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54248 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr.55020322 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5Jx20H2 Typ C33 8520
Hersteller CMS Automotive Trading GmbH
Seite 26 von 27
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4, ...).
V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 255/30R20, 265/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/35R20 265/30R20, 275/30R20
Nr. 4 235/45R20 255/40R20, 265/40R20
Nr. 5 235/50R20 255/45R20, 265/45R20, 295/40R20
Nr. 6 235/55R20 285/45R20
Nr. 7 245/30R20 275/25R20, 285/25R20, 295/25R20
Nr. 8 245/35R20 265/30R20, 275/30R20, 285/30R20, 295/30R20
Nr. 9 245/40R20 275/35R20, 285/35R20
Nr. 10 245/45R20 275/40R20, 285/40R20
Nr. 11 255/30R20 295/25R20, 305/25R20
Nr. 12 255/35R20 285/30R20, 295/30R20
§22 54248*03
Nr. 13 255/40R20 285/35R20, 295/35R20
Nr. 14 255/45R20 285/40R20
Nr. 15 255/50R20 285/45R20
Nr. 16 265/30R20 305/25R20, 325/25R20
Nr. 17 265/35R20 295/30R20, 305/30R20
Nr. 18 265/40R20 295/35R20, 305/35R20
Nr. 19 265/45R20 295/40R20
Nr. 20 265/50R20 295/45R20
Nr. 21 275/35R20 305/30R20
Nr. 22 275/40R20 305/35R20, 315/35R20
Nr. 23 275/45R20 305/40R20
Nr. 24 285/35R20 335/30R20
Nr. 25 285/40R20 325/35R20
Nr. 26 295/35R20 335/30R20, 345/30R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
VoA Nicht für Fahrzeugausführung VW Passat Alltrack (Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I,
COC-Papier oder Bedienungsanleitung).
X28 Nur zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I,
COC-Papier oder Bedienungsanleitung).
X72 Diese Reifengröße ist zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 235/55R17,
235/50R18 oder 235/45R19 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54248 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr.55020322 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5Jx20H2 Typ C33 8520
Hersteller CMS Automotive Trading GmbH
Seite 27 von 27
X88 Diese Rad- / Reifenkombination ist nicht zulässig an Fahrzeugen mit 18 Zoll Serienradgröße (u.a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z18 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 18-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z19 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 19-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z20 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 20-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 21. Februar 2025 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
§22 54248*03
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den heute
gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende
Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 27 und gilt für Sonderräder ab Herstellungsdatum August 2024.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 21. Februar 2025
Bohlander 00442129.DOCX
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
