Gutachten 366-0113-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50436
zu V.1. ANLAGE: 36 Radtyp: D918
Antragsteller: DIEWE GmbH Stand: 06.10.2016
__________________________________________________________________________________________________________________
Seite: 1 von 12

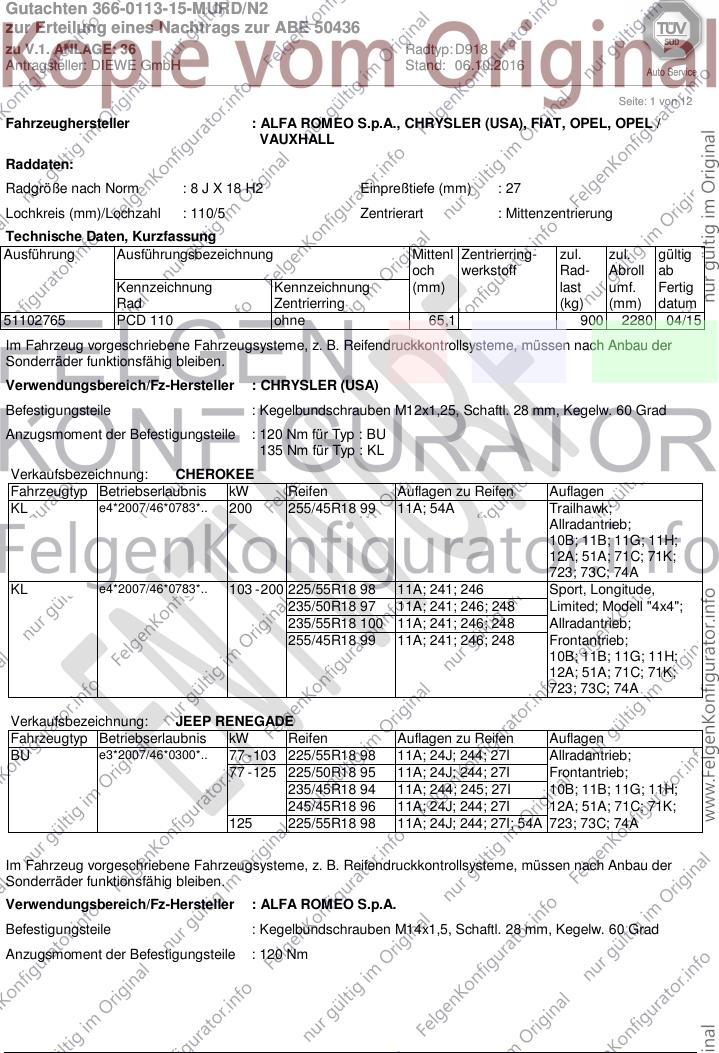

Fahrzeughersteller : ALFA ROMEO S.p.A., CHRYSLER (USA), FIAT, OPEL, OPEL /
VAUXHALL
Raddaten:
Radgröße nach Norm : 8 J X 18 H2 Einpreßtiefe (mm) : 27
Lochkreis (mm)/Lochzahl : 110/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
51102765 PCD 110 ohne 65,1 900 2280 04/15
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : CHRYSLER (USA)
Befestigungsteile : Kegelbundschrauben M12x1,25, Schaftl. 28 mm, Kegelw. 60 Grad
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : BU
135 Nm für Typ : KL
Verkaufsbezeichnung: CHEROKEE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
KL e4*2007/46*0783*.. 200 255/45R18 99 11A; 54A Trailhawk;
Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
723; 73C; 74A
KL e4*2007/46*0783*.. 103 - 200 225/55R18 98 11A; 241; 246 Sport, Longitude,
235/50R18 97 11A; 241; 246; 248 Limited; Modell "4x4";
235/55R18 100 11A; 241; 246; 248 Allradantrieb;
255/45R18 99 11A; 241; 246; 248 Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
723; 73C; 74A
Verkaufsbezeichnung: JEEP RENEGADE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BU e3*2007/46*0300*.. 77 - 103 225/55R18 98 11A; 24J; 244; 27I Allradantrieb;
77 - 125 225/50R18 95 11A; 24J; 244; 27I Frontantrieb;
235/45R18 94 11A; 244; 245; 27I 10B; 11B; 11G; 11H;
245/45R18 96 11A; 24J; 244; 27I 12A; 51A; 71C; 71K;
125 225/55R18 98 11A; 24J; 244; 27I; 54A 723; 73C; 74A
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : ALFA ROMEO S.p.A.
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 28 mm, Kegelw. 60 Grad
Anzugsmoment der Befestigungsteile : 120 Nm
Gutachten 366-0113-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50436
zu V.1. ANLAGE: 36 Radtyp: D918
Antragsteller: DIEWE GmbH Stand: 06.10.2016
__________________________________________________________________________________________________________________
Seite: 2 von 12

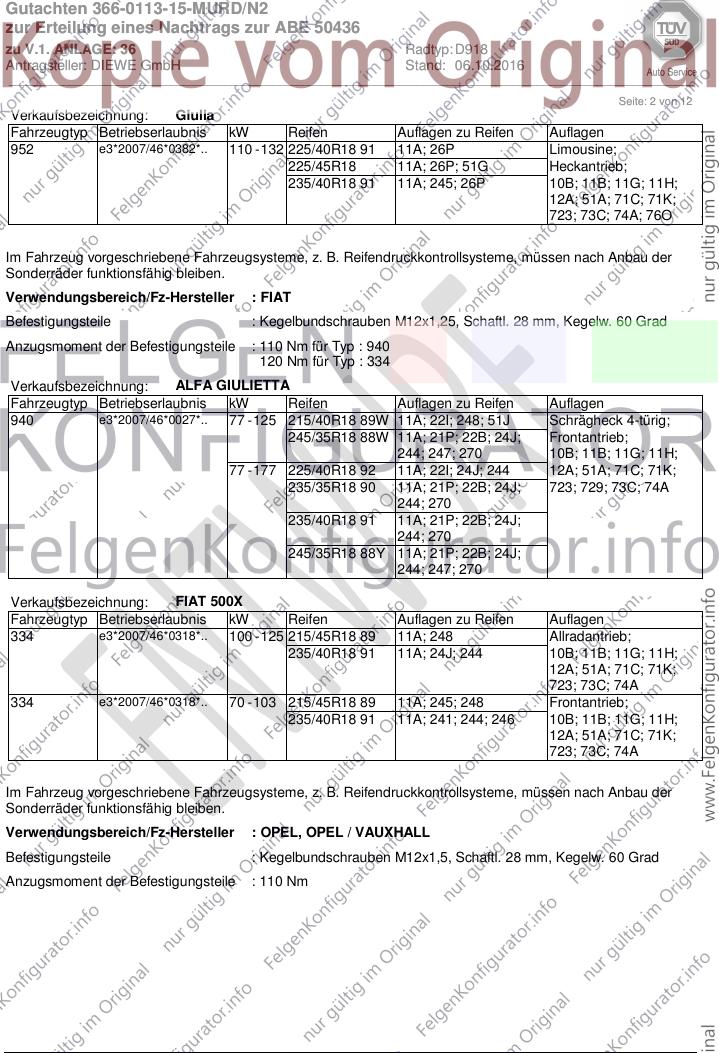

Verkaufsbezeichnung: Giulia
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
952 e3*2007/46*0382*.. 110 - 132 225/40R18 91 11A; 26P Limousine;
225/45R18 11A; 26P; 51G Heckantrieb;
235/40R18 91 11A; 245; 26P 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
723; 73C; 74A; 76O
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : FIAT
Befestigungsteile : Kegelbundschrauben M12x1,25, Schaftl. 28 mm, Kegelw. 60 Grad
Anzugsmoment der Befestigungsteile : 110 Nm für Typ : 940
120 Nm für Typ : 334
Verkaufsbezeichnung: ALFA GIULIETTA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
940 e3*2007/46*0027*.. 77 - 125 215/40R18 89W 11A; 22I; 248; 51J Schrägheck 4-türig;
245/35R18 88W 11A; 21P; 22B; 24J; Frontantrieb;
244; 247; 270 10B; 11B; 11G; 11H;
77 - 177 225/40R18 92 11A; 22I; 24J; 244 12A; 51A; 71C; 71K;
235/35R18 90 11A; 21P; 22B; 24J; 723; 729; 73C; 74A
244; 270
235/40R18 91 11A; 21P; 22B; 24J;
244; 270
245/35R18 88Y 11A; 21P; 22B; 24J;
244; 247; 270
Verkaufsbezeichnung: FIAT 500X
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
334 e3*2007/46*0318*.. 100 - 125 215/45R18 89 11A; 248 Allradantrieb;
235/40R18 91 11A; 24J; 244 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
723; 73C; 74A
334 e3*2007/46*0318*.. 70 - 103 215/45R18 89 11A; 245; 248 Frontantrieb;
235/40R18 91 11A; 241; 244; 246 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
723; 73C; 74A
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : OPEL, OPEL / VAUXHALL
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 28 mm, Kegelw. 60 Grad
Anzugsmoment der Befestigungsteile : 110 Nm
Gutachten 366-0113-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50436
zu V.1. ANLAGE: 36 Radtyp: D918
Antragsteller: DIEWE GmbH Stand: 06.10.2016
__________________________________________________________________________________________________________________
Seite: 3 von 12

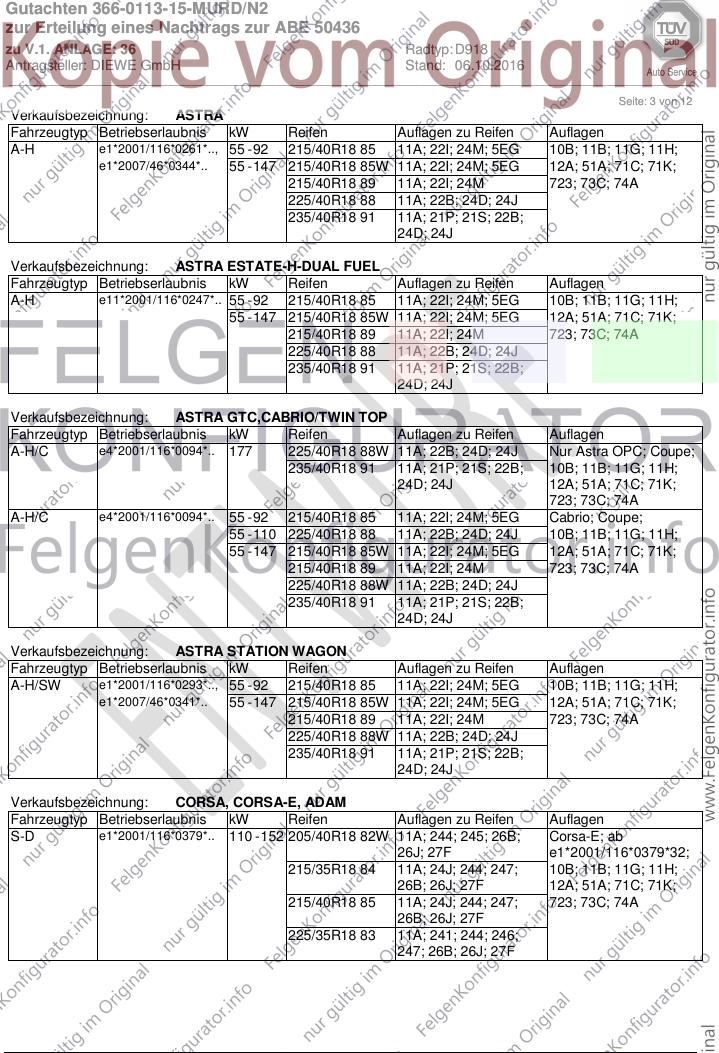

Verkaufsbezeichnung: ASTRA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
A-H e1*2001/116*0261*.., 55 - 92 215/40R18 85 11A; 22I; 24M; 5EG 10B; 11B; 11G; 11H;
e1*2007/46*0344*.. 55 - 147 215/40R18 85W 11A; 22I; 24M; 5EG 12A; 51A; 71C; 71K;
215/40R18 89 11A; 22I; 24M 723; 73C; 74A
225/40R18 88 11A; 22B; 24D; 24J
235/40R18 91 11A; 21P; 21S; 22B;
24D; 24J
Verkaufsbezeichnung: ASTRA ESTATE-H-DUAL FUEL
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
A-H e11*2001/116*0247*.. 55 - 92 215/40R18 85 11A; 22I; 24M; 5EG 10B; 11B; 11G; 11H;
55 - 147 215/40R18 85W 11A; 22I; 24M; 5EG 12A; 51A; 71C; 71K;
215/40R18 89 11A; 22I; 24M 723; 73C; 74A
225/40R18 88 11A; 22B; 24D; 24J
235/40R18 91 11A; 21P; 21S; 22B;
24D; 24J
Verkaufsbezeichnung: ASTRA GTC,CABRIO/TWIN TOP
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
A-H/C e4*2001/116*0094*.. 177 225/40R18 88W 11A; 22B; 24D; 24J Nur Astra OPC; Coupe;
235/40R18 91 11A; 21P; 21S; 22B; 10B; 11B; 11G; 11H;
24D; 24J 12A; 51A; 71C; 71K;
723; 73C; 74A
A-H/C e4*2001/116*0094*.. 55 - 92 215/40R18 85 11A; 22I; 24M; 5EG Cabrio; Coupe;
55 - 110 225/40R18 88 11A; 22B; 24D; 24J 10B; 11B; 11G; 11H;
55 - 147 215/40R18 85W 11A; 22I; 24M; 5EG 12A; 51A; 71C; 71K;
215/40R18 89 11A; 22I; 24M 723; 73C; 74A
225/40R18 88W 11A; 22B; 24D; 24J
235/40R18 91 11A; 21P; 21S; 22B;
24D; 24J
Verkaufsbezeichnung: ASTRA STATION WAGON
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
A-H/SW e1*2001/116*0293*.., 55 - 92 215/40R18 85 11A; 22I; 24M; 5EG 10B; 11B; 11G; 11H;
e1*2007/46*0341*.. 55 - 147 215/40R18 85W 11A; 22I; 24M; 5EG 12A; 51A; 71C; 71K;
215/40R18 89 11A; 22I; 24M 723; 73C; 74A
225/40R18 88W 11A; 22B; 24D; 24J
235/40R18 91 11A; 21P; 21S; 22B;
24D; 24J

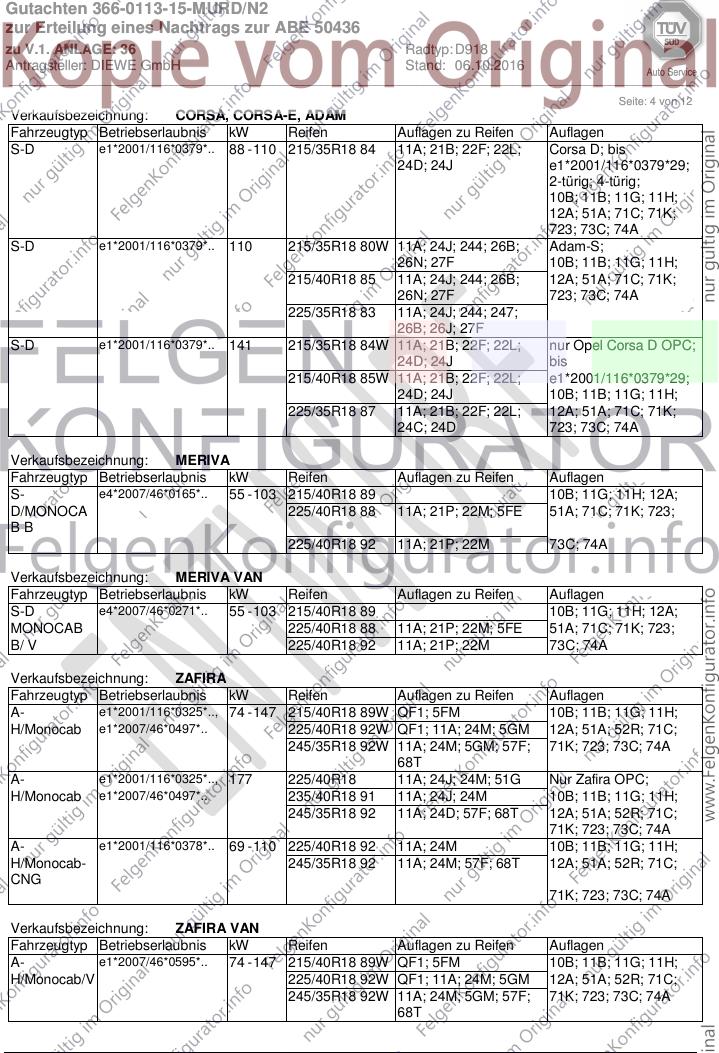

Verkaufsbezeichnung: CORSA, CORSA-E, ADAM
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
S-D e1*2001/116*0379*.. 110 - 152 205/40R18 82W 11A; 244; 245; 26B; Corsa-E; ab
26J; 27F e1*2001/116*0379*32;
215/35R18 84 11A; 24J; 244; 247; 10B; 11B; 11G; 11H;
26B; 26J; 27F 12A; 51A; 71C; 71K;
215/40R18 85 11A; 24J; 244; 247; 723; 73C; 74A
26B; 26J; 27F
225/35R18 83 11A; 241; 244; 246;
247; 26B; 26J; 27F
Gutachten 366-0113-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50436
zu V.1. ANLAGE: 36 Radtyp: D918
Antragsteller: DIEWE GmbH Stand: 06.10.2016
__________________________________________________________________________________________________________________
Seite: 4 von 12
Verkaufsbezeichnung: CORSA, CORSA-E, ADAM
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
S-D e1*2001/116*0379*.. 88 - 110 215/35R18 84 11A; 21B; 22F; 22L; Corsa D; bis
24D; 24J e1*2001/116*0379*29;
2-türig; 4-türig;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
723; 73C; 74A
S-D e1*2001/116*0379*.. 110 215/35R18 80W 11A; 24J; 244; 26B; Adam-S;
26N; 27F 10B; 11B; 11G; 11H;
215/40R18 85 11A; 24J; 244; 26B; 12A; 51A; 71C; 71K;
26N; 27F 723; 73C; 74A
225/35R18 83 11A; 24J; 244; 247;
26B; 26J; 27F
S-D e1*2001/116*0379*.. 141 215/35R18 84W 11A; 21B; 22F; 22L; nur Opel Corsa D OPC;
24D; 24J bis
215/40R18 85W 11A; 21B; 22F; 22L; e1*2001/116*0379*29;
24D; 24J 10B; 11B; 11G; 11H;
225/35R18 87 11A; 21B; 22F; 22L; 12A; 51A; 71C; 71K;
24C; 24D 723; 73C; 74A
Verkaufsbezeichnung: MERIVA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
S- e4*2007/46*0165*.. 55 - 103 215/40R18 89 10B; 11G; 11H; 12A;
D/MONOCA 225/40R18 88 11A; 21P; 22M; 5FE 51A; 71C; 71K; 723;
BB
225/40R18 92 11A; 21P; 22M 73C; 74A
Verkaufsbezeichnung: MERIVA VAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
S-D e4*2007/46*0271*.. 55 - 103 215/40R18 89 10B; 11G; 11H; 12A;
MONOCAB 225/40R18 88 11A; 21P; 22M; 5FE 51A; 71C; 71K; 723;
B/ V 225/40R18 92 11A; 21P; 22M 73C; 74A
Verkaufsbezeichnung: ZAFIRA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
A- e1*2001/116*0325*.., 74 - 147 215/40R18 89W QF1; 5FM 10B; 11B; 11G; 11H;
H/Monocab e1*2007/46*0497*.. 225/40R18 92W QF1; 11A; 24M; 5GM 12A; 51A; 52R; 71C;
245/35R18 92W 11A; 24M; 5GM; 57F; 71K; 723; 73C; 74A
68T
A- e1*2001/116*0325*.., 177 225/40R18 11A; 24J; 24M; 51G Nur Zafira OPC;
H/Monocab e1*2007/46*0497*.. 235/40R18 91 11A; 24J; 24M 10B; 11B; 11G; 11H;
245/35R18 92 11A; 24D; 57F; 68T 12A; 51A; 52R; 71C;
71K; 723; 73C; 74A
A- e1*2001/116*0378*.. 69 - 110 225/40R18 92 11A; 24M 10B; 11B; 11G; 11H;
H/Monocab- 245/35R18 92 11A; 24M; 57F; 68T 12A; 51A; 52R; 71C;
CNG
71K; 723; 73C; 74A
Verkaufsbezeichnung: ZAFIRA VAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
A- e1*2007/46*0595*.. 74 - 147 215/40R18 89W QF1; 5FM 10B; 11B; 11G; 11H;
H/Monocab/V 225/40R18 92W QF1; 11A; 24M; 5GM 12A; 51A; 52R; 71C;
245/35R18 92W 11A; 24M; 5GM; 57F; 71K; 723; 73C; 74A
68T
Gutachten 366-0113-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50436
zu V.1. ANLAGE: 36 Radtyp: D918
Antragsteller: DIEWE GmbH Stand: 06.10.2016
__________________________________________________________________________________________________________________
Seite: 5 von 12

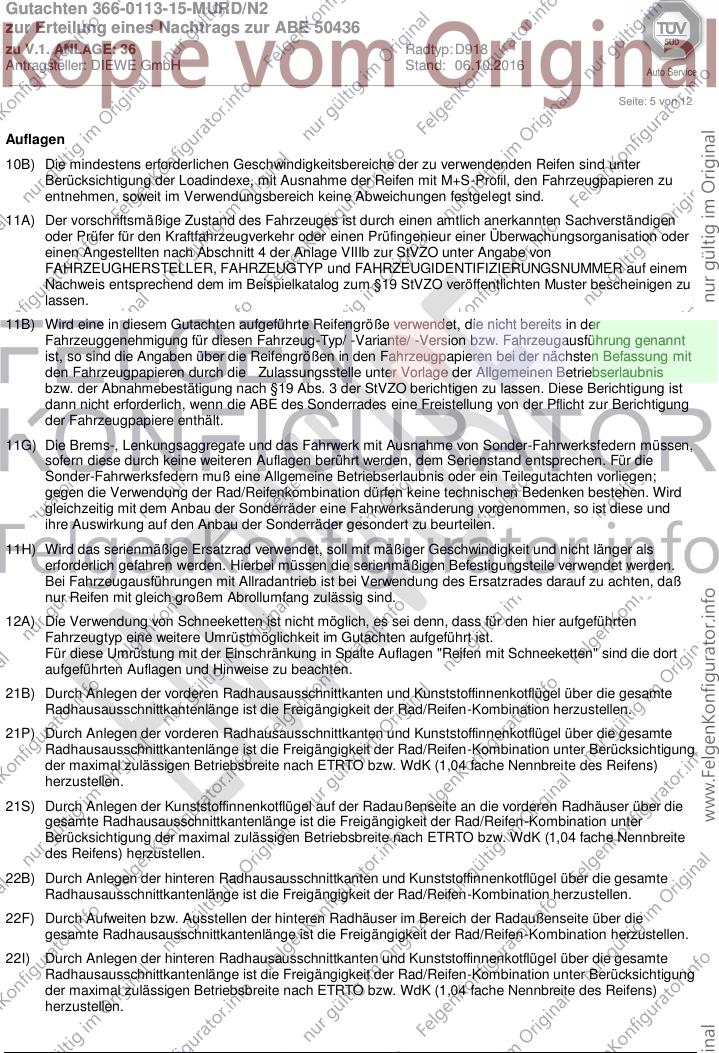

Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
21S) Durch Anlegen der Kunststoffinnenkotflügel auf der Radaußenseite an die vorderen Radhäuser über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.

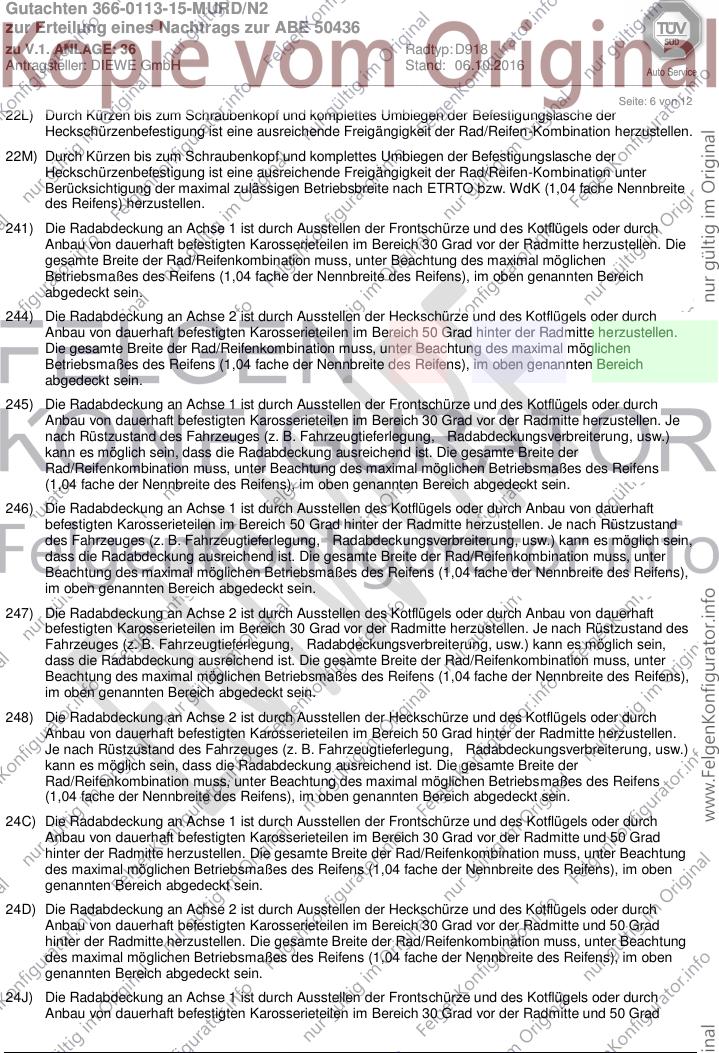

Gutachten 366-0113-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50436
zu V.1. ANLAGE: 36 Radtyp: D918
Antragsteller: DIEWE GmbH Stand: 06.10.2016
__________________________________________________________________________________________________________________
Seite: 6 von 12
22L) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22M) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
241) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
246) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Je nach Rüstzustand
des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
247) Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je nach Rüstzustand des
Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad

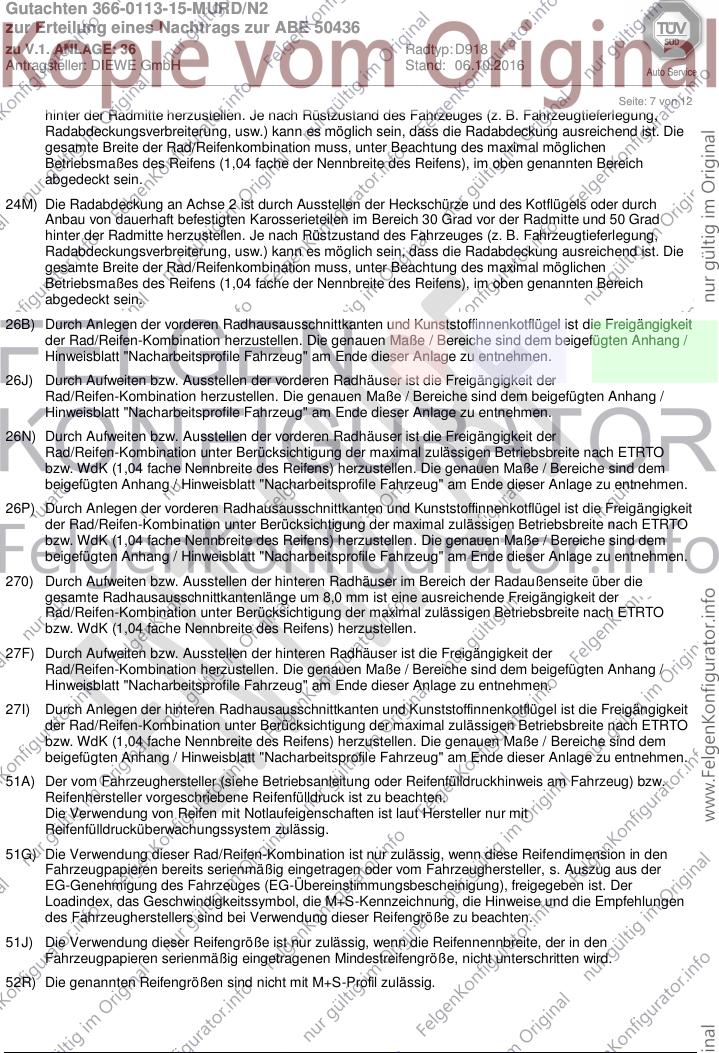

Gutachten 366-0113-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50436
zu V.1. ANLAGE: 36 Radtyp: D918
Antragsteller: DIEWE GmbH Stand: 06.10.2016
__________________________________________________________________________________________________________________
Seite: 7 von 12
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26J) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
270) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 8,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
27F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
52R) Die genannten Reifengrößen sind nicht mit M+S-Profil zulässig.

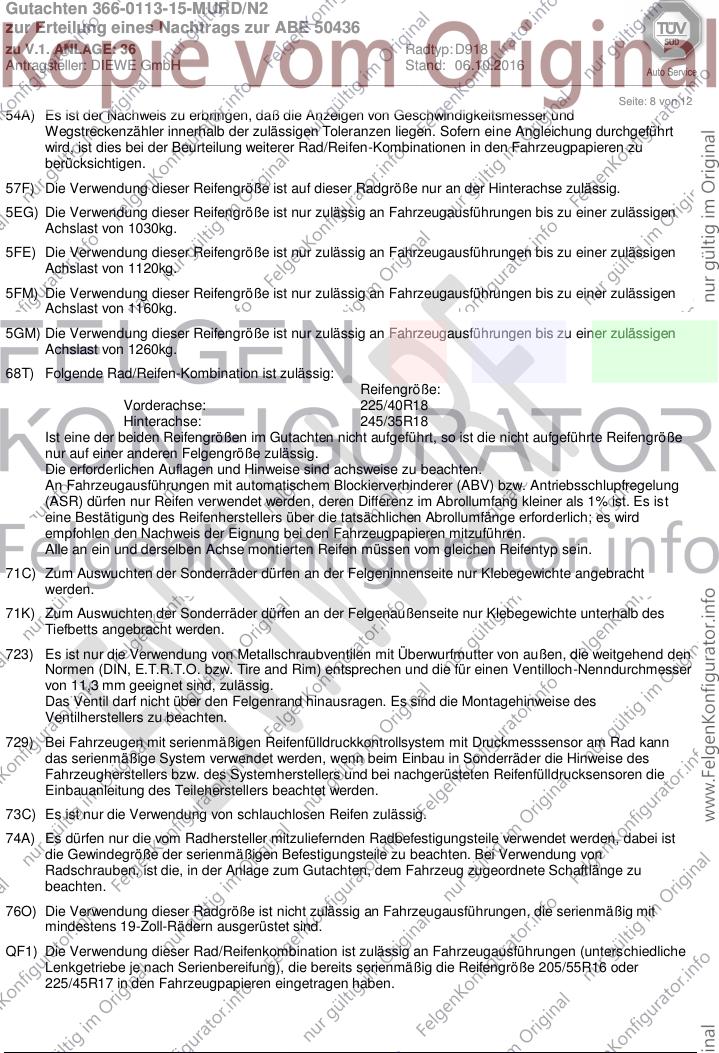

Gutachten 366-0113-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50436
zu V.1. ANLAGE: 36 Radtyp: D918
Antragsteller: DIEWE GmbH Stand: 06.10.2016
__________________________________________________________________________________________________________________
Seite: 8 von 12
54A) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine Angleichung durchgeführt
wird, ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen in den Fahrzeugpapieren zu
berücksichtigen.
57F) Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Hinterachse zulässig.
5EG) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1030kg.
5FE) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1120kg.
5FM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1160kg.
5GM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1260kg.
68T) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 225/40R18
Hinterachse: 245/35R18
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
723) Es ist nur die Verwendung von Metallschraubventilen mit Überwurfmutter von außen, die weitgehend den
Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen Ventilloch-Nenndurchmesser
von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
76O) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 19-Zoll-Rädern ausgerüstet sind.
QF1) Die Verwendung dieser Rad/Reifenkombination ist zulässig an Fahrzeugausführungen (unterschiedliche
Lenkgetriebe je nach Serienbereifung), die bereits serienmäßig die Reifengröße 205/55R16 oder
225/45R17 in den Fahrzeugpapieren eingetragen haben.
Gutachten 366-0113-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50436
zu V.1. ANLAGE: 36 Radtyp: D918
Antragsteller: DIEWE GmbH Stand: 06.10.2016
__________________________________________________________________________________________________________________
Seite: 9 von 12
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: ALFA ROMEO
Fahrzeugtyp: 952
Genehm.Nr.: e3*2007/46*0382*..
Handelsbez.: Giulia
Variante(n): Heckantrieb, Limousine

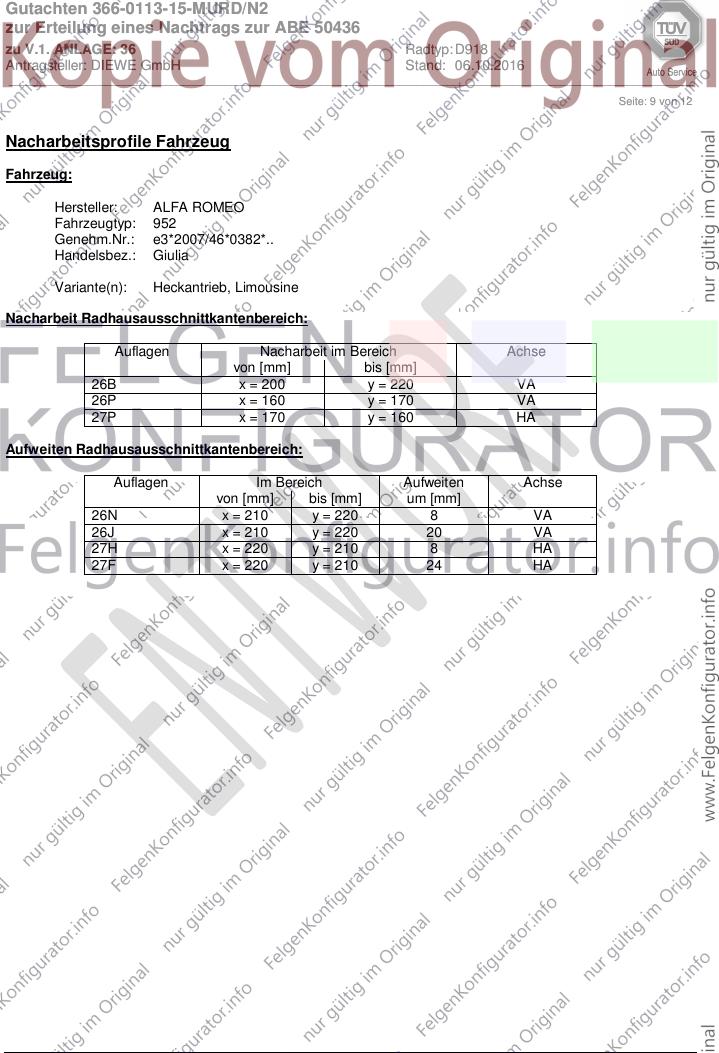

Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 200 y = 220 VA
26P x = 160 y = 170 VA
27P x = 170 y = 160 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 210 y = 220 8 VA
26J x = 210 y = 220 20 VA
27H x = 220 y = 210 8 HA
27F x = 220 y = 210 24 HA
Gutachten 366-0113-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50436
zu V.1. ANLAGE: 36 Radtyp: D918
Antragsteller: DIEWE GmbH Stand: 06.10.2016
__________________________________________________________________________________________________________________
Seite: 10 von 12
Fahrzeug:
Hersteller: CHRYSLER
Fahrzeugtyp: BU
Genehm.Nr.: e3*2007/46*0300*..
Handelsbez.: JEEP RENEGADE
Variante(n): Allradantrieb, Frontantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27I x = 125 y = 170 HA
27B x = 170 y = 200 HA
Gutachten 366-0113-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50436
zu V.1. ANLAGE: 36 Radtyp: D918
Antragsteller: DIEWE GmbH Stand: 06.10.2016
__________________________________________________________________________________________________________________
Seite: 11 von 12
Fahrzeug:
Hersteller: OPEL
Fahrzeugtyp: S-D
Genehm.Nr.: e1*2001/116*0379*..
Handelsbez.: CORSA, CORSA-E, ADAM
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 300 VA
26P x = 250 y = 250 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 300 y = 300 30 VA
26N x = 300 y = 300 8 VA
27F x = 300 y = 300 25 HA
27H x = 300 y = 300 8 HA
Gutachten 366-0113-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50436
zu V.1. ANLAGE: 36 Radtyp: D918
Antragsteller: DIEWE GmbH Stand: 06.10.2016
__________________________________________________________________________________________________________________
Seite: 12 von 12
Fahrzeug:
Hersteller: OPEL
Fahrzeugtyp: S-D
Genehm.Nr.: e1*2001/116*0379*..
Handelsbez.: CORSA, CORSA-E, ADAM
Variante(n): Adam, Adam-S
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 280 y = 400 VA
26P x = 230 y = 350 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 280 y = 400 25 VA
26N x = 280 y = 400 8 VA
27F x = 240 y = 240 25 HA
27H x = 240 y = 240 8 HA
