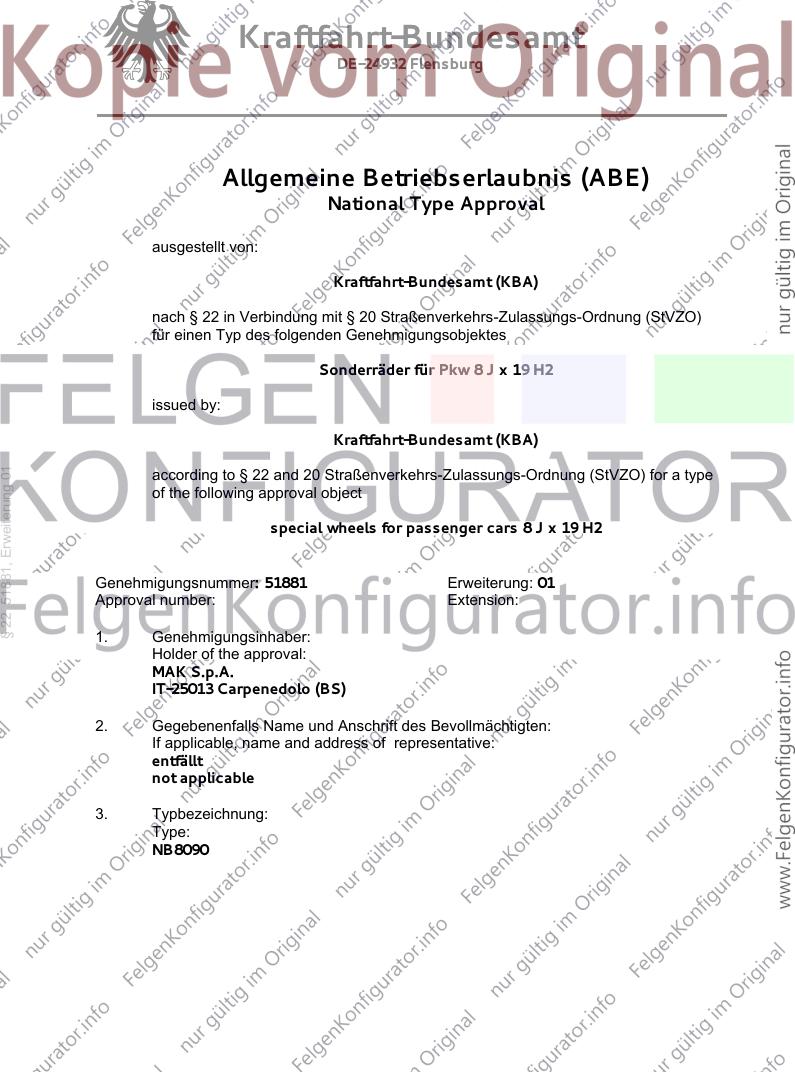

Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 8 J x 19 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
§ 22 51881, Erweiterung 01
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
special wheels for passenger cars 8 J x 19 H2
Genehmigungsnummer: 51881 Erweiterung: 01
Approval number: Extension:
1. Genehmigungsinhaber:
Holder of the approval:
MAK S.p.A.
IT-25013 Carpenedolo (BS)
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
entfällt
not applicable
3. Typbezeichnung:
Type:
NB8090
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Genehmigungsnummer: 51881 Erweiterung: 01
Approval number: Extension:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
§ 22 51881, Erweiterung 01
Genehmigungszeichen
Approval identification
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
an der Innen- bzw. Außenseite des Rades
on the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
TÜV AUSTRIA AUTOMOTIVE GMBH
AT-1230 Wien
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
05.09.2018
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
366-0489-17-WIRD/N1
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Genehmigungsnummer: 51881 Erweiterung: 01
Approval number: Extension:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
1 - 29
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
§ 22 51881, Erweiterung 01
conditions.
10. Bemerkungen:
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
Die Anforderungen des Artikels 31, Absätze 5, 6, 8, 9 und 12 der Richtlinie
2007/46/EG - Verkauf und Inbetriebnahme von Teilen oder Ausrüstungen,
von denen ein erhebliches Risiko für das einwandfreie Funktionieren
wesentlicher Systeme ausgehen kann - sind sinngemäß erfüllt.
The requirements of Article 31, paragraphs 5, 6, 8, 9 and 12 of directive
2007/46/EC - Sale and entry into service of parts or equipment which
are capable of posing a significant risk to the correct functioning of
essential systems - are met.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
siehe Prüfbericht
see test report
12. Die Genehmigung wird erweitert
Approval extended
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Genehmigungsnummer: 51881 Erweiterung: 01
Approval number: Extension:
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
eine Ausführung kommt hinzu
a version is added
Erweiterung des Verwendungsbereiches
Extension of application range
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 01.10.2018
Date:
§ 22 51881, Erweiterung 01
16. Unterschrift: Im Auftrag
Signature:
17. Beigefügt ist eine Liste der Genehmigungsunterlagen, die bei der zuständigen
Genehmigungsbehörde hinterlegt sind und von denen eine Kopie auf Anfrage
erhältlich ist.
Annexed is a list of documents making up the approval file, deposited with the
competent authority which granted approval, a copy can be obtained on request.
Anlagen:
Enclosures:
Gemäß Inhaltsverzeichnis
According to index

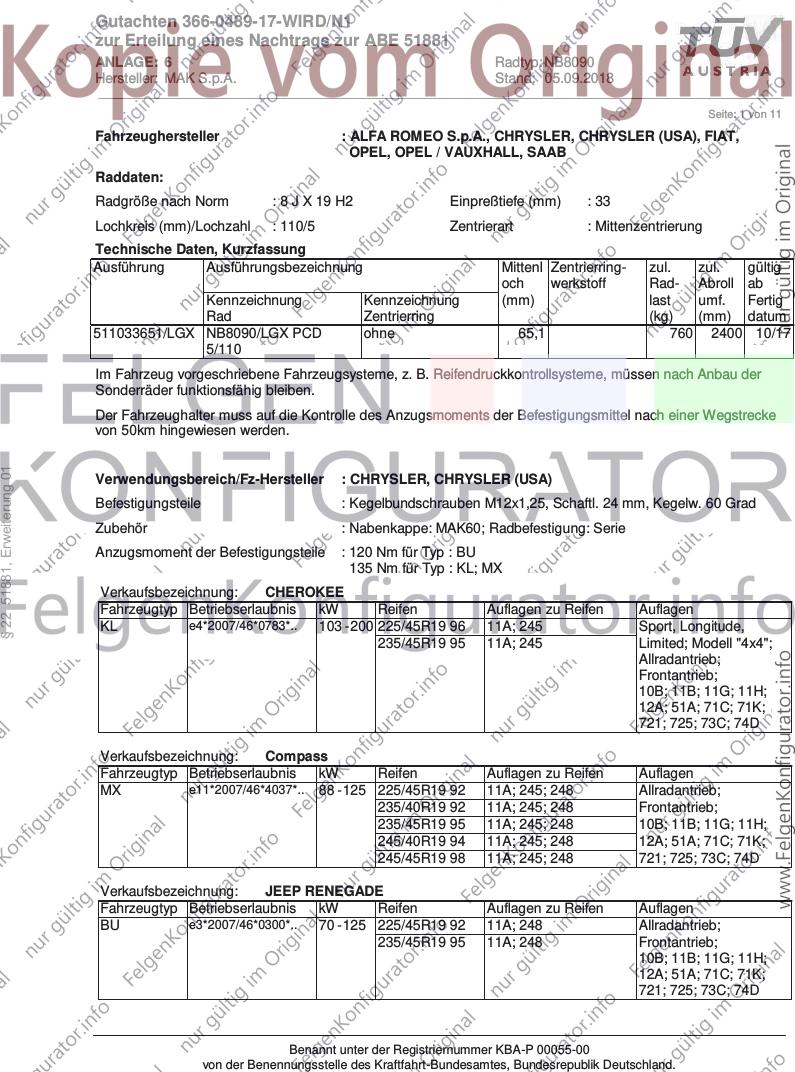

Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 6 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________
Seite: 1 von 11
Fahrzeughersteller : ALFA ROMEO S.p.A., CHRYSLER, CHRYSLER (USA), FIAT,
OPEL, OPEL / VAUXHALL, SAAB
Raddaten:
Radgröße nach Norm : 8 J X 19 H2 Einpreßtiefe (mm) : 33
Lochkreis (mm)/Lochzahl : 110/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
511033651/LGX NB8090/LGX PCD ohne 65,1 760 2400 10/17
5/110
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
§ 22 51881, Erweiterung 01
Verwendungsbereich/Fz-Hersteller : CHRYSLER, CHRYSLER (USA)
Befestigungsteile : Kegelbundschrauben M12x1,25, Schaftl. 24 mm, Kegelw. 60 Grad
Zubehör : Nabenkappe: MAK60; Radbefestigung: Serie
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : BU
135 Nm für Typ : KL; MX
Verkaufsbezeichnung: CHEROKEE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
KL e4*2007/46*0783*.. 103 - 200 225/45R19 96 11A; 245 Sport, Longitude,
235/45R19 95 11A; 245 Limited; Modell "4x4";
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74D
Verkaufsbezeichnung: Compass
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
MX e11*2007/46*4037*.. 88 - 125 225/45R19 92 11A; 245; 248 Allradantrieb;
235/40R19 92 11A; 245; 248 Frontantrieb;
235/45R19 95 11A; 245; 248 10B; 11B; 11G; 11H;
245/40R19 94 11A; 245; 248 12A; 51A; 71C; 71K;
245/45R19 98 11A; 245; 248 721; 725; 73C; 74D
Verkaufsbezeichnung: JEEP RENEGADE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BU e3*2007/46*0300*.. 70 - 125 225/45R19 92 11A; 248 Allradantrieb;
235/45R19 95 11A; 248 Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74D
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 6 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________

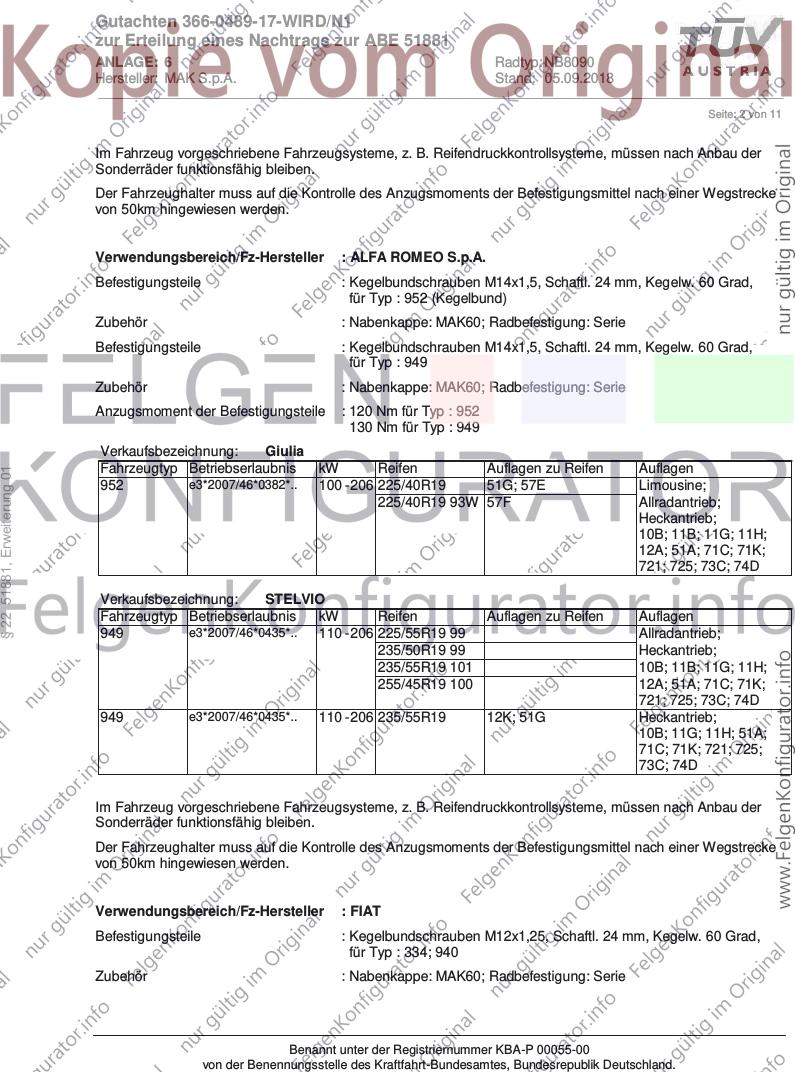

Seite: 2 von 11
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : ALFA ROMEO S.p.A.
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 24 mm, Kegelw. 60 Grad,
für Typ : 952 (Kegelbund)
Zubehör : Nabenkappe: MAK60; Radbefestigung: Serie
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 24 mm, Kegelw. 60 Grad,
für Typ : 949
Zubehör : Nabenkappe: MAK60; Radbefestigung: Serie
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : 952
130 Nm für Typ : 949
Verkaufsbezeichnung: Giulia
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
§ 22 51881, Erweiterung 01
952 e3*2007/46*0382*.. 100 - 206 225/40R19 51G; 57E Limousine;
225/40R19 93W 57F Allradantrieb;
Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74D
Verkaufsbezeichnung: STELVIO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
949 e3*2007/46*0435*.. 110 - 206 225/55R19 99 Allradantrieb;
235/50R19 99 Heckantrieb;
235/55R19 101 10B; 11B; 11G; 11H;
255/45R19 100 12A; 51A; 71C; 71K;
721; 725; 73C; 74D
949 e3*2007/46*0435*.. 110 - 206 235/55R19 12K; 51G Heckantrieb;
10B; 11G; 11H; 51A;
71C; 71K; 721; 725;
73C; 74D
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : FIAT
Befestigungsteile : Kegelbundschrauben M12x1,25, Schaftl. 24 mm, Kegelw. 60 Grad,
für Typ : 334; 940
Zubehör : Nabenkappe: MAK60; Radbefestigung: Serie
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 6 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________
Seite: 3 von 11

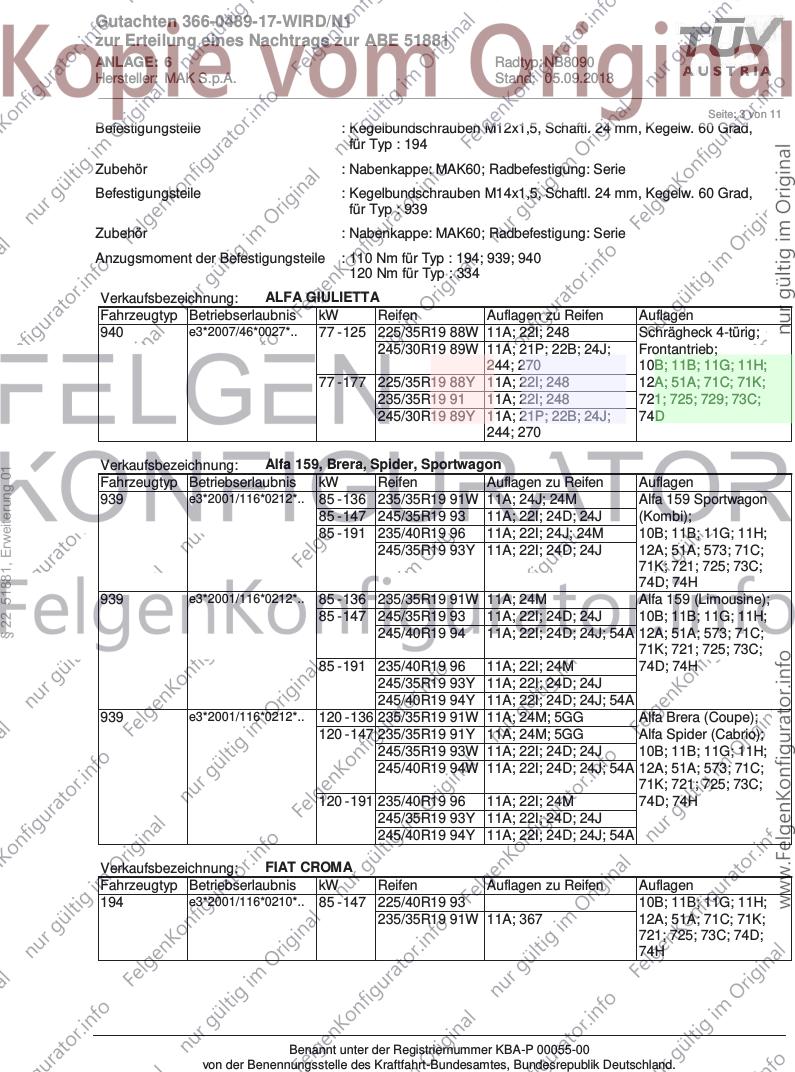

Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 24 mm, Kegelw. 60 Grad,
für Typ : 194
Zubehör : Nabenkappe: MAK60; Radbefestigung: Serie
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 24 mm, Kegelw. 60 Grad,
für Typ : 939
Zubehör : Nabenkappe: MAK60; Radbefestigung: Serie
Anzugsmoment der Befestigungsteile : 110 Nm für Typ : 194; 939; 940
120 Nm für Typ : 334
Verkaufsbezeichnung: ALFA GIULIETTA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
940 e3*2007/46*0027*.. 77 - 125 225/35R19 88W 11A; 22I; 248 Schrägheck 4-türig;
245/30R19 89W 11A; 21P; 22B; 24J; Frontantrieb;
244; 270 10B; 11B; 11G; 11H;
77 - 177 225/35R19 88Y 11A; 22I; 248 12A; 51A; 71C; 71K;
235/35R19 91 11A; 22I; 248 721; 725; 729; 73C;
245/30R19 89Y 11A; 21P; 22B; 24J; 74D
244; 270
Verkaufsbezeichnung: Alfa 159, Brera, Spider, Sportwagon
§ 22 51881, Erweiterung 01
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
939 e3*2001/116*0212*.. 85 - 136 235/35R19 91W 11A; 24J; 24M Alfa 159 Sportwagon
85 - 147 245/35R19 93 11A; 22I; 24D; 24J (Kombi);
85 - 191 235/40R19 96 11A; 22I; 24J; 24M 10B; 11B; 11G; 11H;
245/35R19 93Y 11A; 22I; 24D; 24J 12A; 51A; 573; 71C;
71K; 721; 725; 73C;
74D; 74H
939 e3*2001/116*0212*.. 85 - 136 235/35R19 91W 11A; 24M Alfa 159 (Limousine);
85 - 147 245/35R19 93 11A; 22I; 24D; 24J 10B; 11B; 11G; 11H;
245/40R19 94 11A; 22I; 24D; 24J; 54A 12A; 51A; 573; 71C;
71K; 721; 725; 73C;
85 - 191 235/40R19 96 11A; 22I; 24M 74D; 74H
245/35R19 93Y 11A; 22I; 24D; 24J
245/40R19 94Y 11A; 22I; 24D; 24J; 54A
939 e3*2001/116*0212*.. 120 - 136 235/35R19 91W 11A; 24M; 5GG Alfa Brera (Coupe);
120 - 147 235/35R19 91Y 11A; 24M; 5GG Alfa Spider (Cabrio);
245/35R19 93W 11A; 22I; 24D; 24J 10B; 11B; 11G; 11H;
245/40R19 94W 11A; 22I; 24D; 24J; 54A 12A; 51A; 573; 71C;
71K; 721; 725; 73C;
120 - 191 235/40R19 96 11A; 22I; 24M 74D; 74H
245/35R19 93Y 11A; 22I; 24D; 24J
245/40R19 94Y 11A; 22I; 24D; 24J; 54A
Verkaufsbezeichnung: FIAT CROMA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
194 e3*2001/116*0210*.. 85 - 147 225/40R19 93 10B; 11B; 11G; 11H;
235/35R19 91W 11A; 367 12A; 51A; 71C; 71K;
721; 725; 73C; 74D;
74H
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 6 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________
Seite: 4 von 11

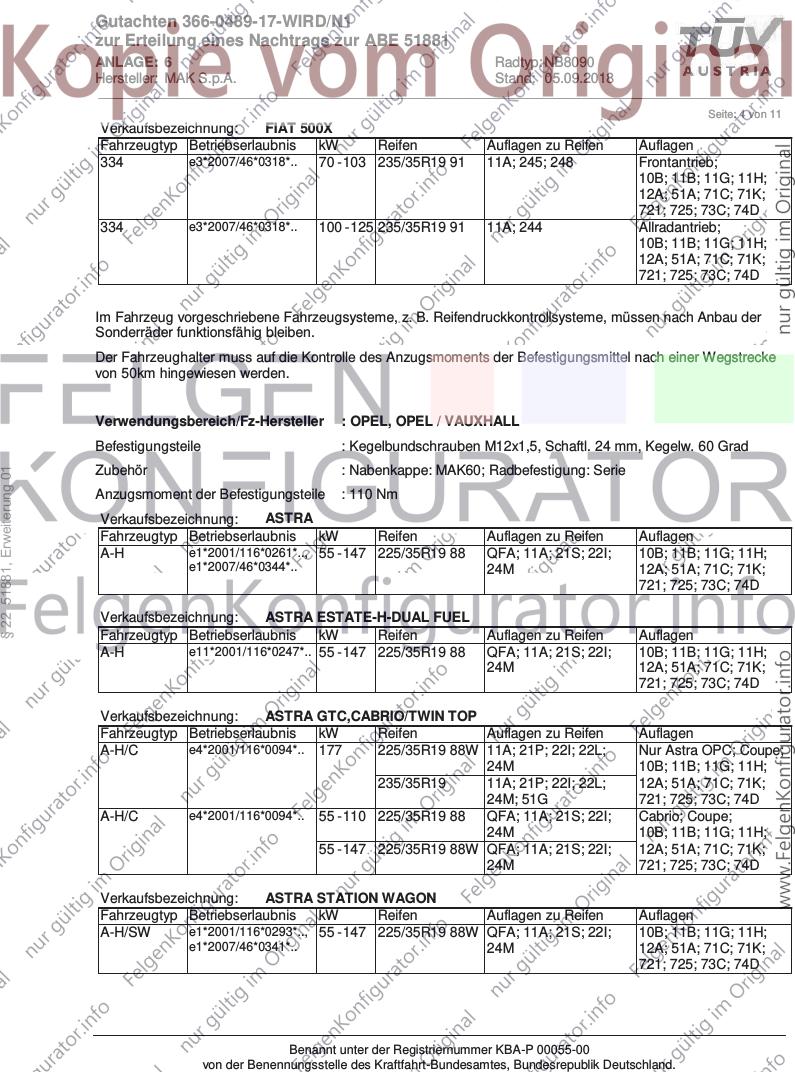

Verkaufsbezeichnung: FIAT 500X
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
334 e3*2007/46*0318*.. 70 - 103 235/35R19 91 11A; 245; 248 Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74D
334 e3*2007/46*0318*.. 100 - 125 235/35R19 91 11A; 244 Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74D
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : OPEL, OPEL / VAUXHALL
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 24 mm, Kegelw. 60 Grad
Zubehör : Nabenkappe: MAK60; Radbefestigung: Serie
§ 22 51881, Erweiterung 01
Anzugsmoment der Befestigungsteile : 110 Nm
Verkaufsbezeichnung: ASTRA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
A-H e1*2001/116*0261*.., 55 - 147 225/35R19 88 QFA; 11A; 21S; 22I; 10B; 11B; 11G; 11H;
e1*2007/46*0344*.. 24M 12A; 51A; 71C; 71K;
721; 725; 73C; 74D
Verkaufsbezeichnung: ASTRA ESTATE-H-DUAL FUEL
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
A-H e11*2001/116*0247*.. 55 - 147 225/35R19 88 QFA; 11A; 21S; 22I; 10B; 11B; 11G; 11H;
24M 12A; 51A; 71C; 71K;
721; 725; 73C; 74D
Verkaufsbezeichnung: ASTRA GTC,CABRIO/TWIN TOP
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
A-H/C e4*2001/116*0094*.. 177 225/35R19 88W 11A; 21P; 22I; 22L; Nur Astra OPC; Coupe;
24M 10B; 11B; 11G; 11H;
235/35R19 11A; 21P; 22I; 22L; 12A; 51A; 71C; 71K;
24M; 51G 721; 725; 73C; 74D
A-H/C e4*2001/116*0094*.. 55 - 110 225/35R19 88 QFA; 11A; 21S; 22I; Cabrio; Coupe;
24M 10B; 11B; 11G; 11H;
55 - 147 225/35R19 88W QFA; 11A; 21S; 22I; 12A; 51A; 71C; 71K;
24M 721; 725; 73C; 74D
Verkaufsbezeichnung: ASTRA STATION WAGON
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
A-H/SW e1*2001/116*0293*.., 55 - 147 225/35R19 88W QFA; 11A; 21S; 22I; 10B; 11B; 11G; 11H;
e1*2007/46*0341*.. 24M 12A; 51A; 71C; 71K;
721; 725; 73C; 74D
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 6 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________
Seite: 5 von 11

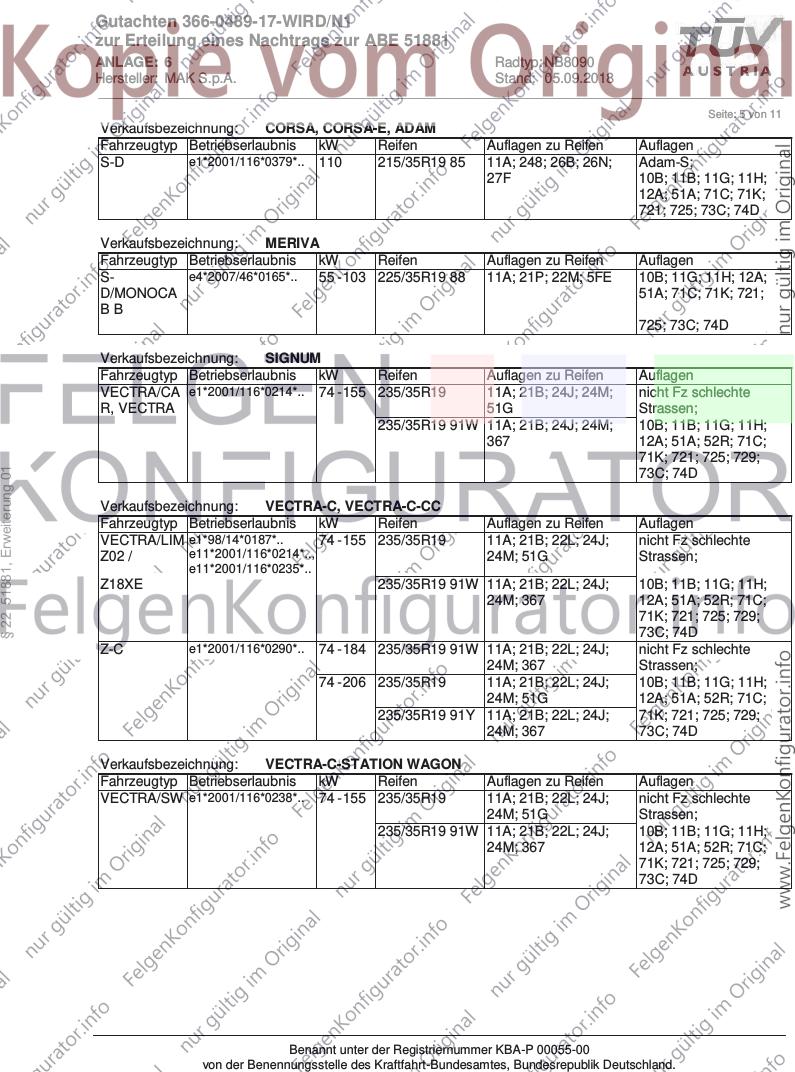

Verkaufsbezeichnung: CORSA, CORSA-E, ADAM
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
S-D e1*2001/116*0379*.. 110 215/35R19 85 11A; 248; 26B; 26N; Adam-S;
27F 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74D
Verkaufsbezeichnung: MERIVA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
S- e4*2007/46*0165*.. 55 - 103 225/35R19 88 11A; 21P; 22M; 5FE 10B; 11G; 11H; 12A;
D/MONOCA 51A; 71C; 71K; 721;
BB
725; 73C; 74D
Verkaufsbezeichnung: SIGNUM
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
VECTRA/CA e1*2001/116*0214*.. 74 - 155 235/35R19 11A; 21B; 24J; 24M; nicht Fz schlechte
R, VECTRA 51G Strassen;
235/35R19 91W 11A; 21B; 24J; 24M; 10B; 11B; 11G; 11H;
367 12A; 51A; 52R; 71C;
71K; 721; 725; 729;
§ 22 51881, Erweiterung 01
73C; 74D
Verkaufsbezeichnung: VECTRA-C, VECTRA-C-CC
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
VECTRA/LIM e1*98/14*0187*.. 74 - 155 235/35R19 11A; 21B; 22L; 24J; nicht Fz schlechte
Z02 / e11*2001/116*0214*.., 24M; 51G Strassen;
e11*2001/116*0235*..
Z18XE 235/35R19 91W 11A; 21B; 22L; 24J; 10B; 11B; 11G; 11H;
24M; 367 12A; 51A; 52R; 71C;
71K; 721; 725; 729;
73C; 74D
Z-C e1*2001/116*0290*.. 74 - 184 235/35R19 91W 11A; 21B; 22L; 24J; nicht Fz schlechte
24M; 367 Strassen;
74 - 206 235/35R19 11A; 21B; 22L; 24J; 10B; 11B; 11G; 11H;
24M; 51G 12A; 51A; 52R; 71C;
235/35R19 91Y 11A; 21B; 22L; 24J; 71K; 721; 725; 729;
24M; 367 73C; 74D

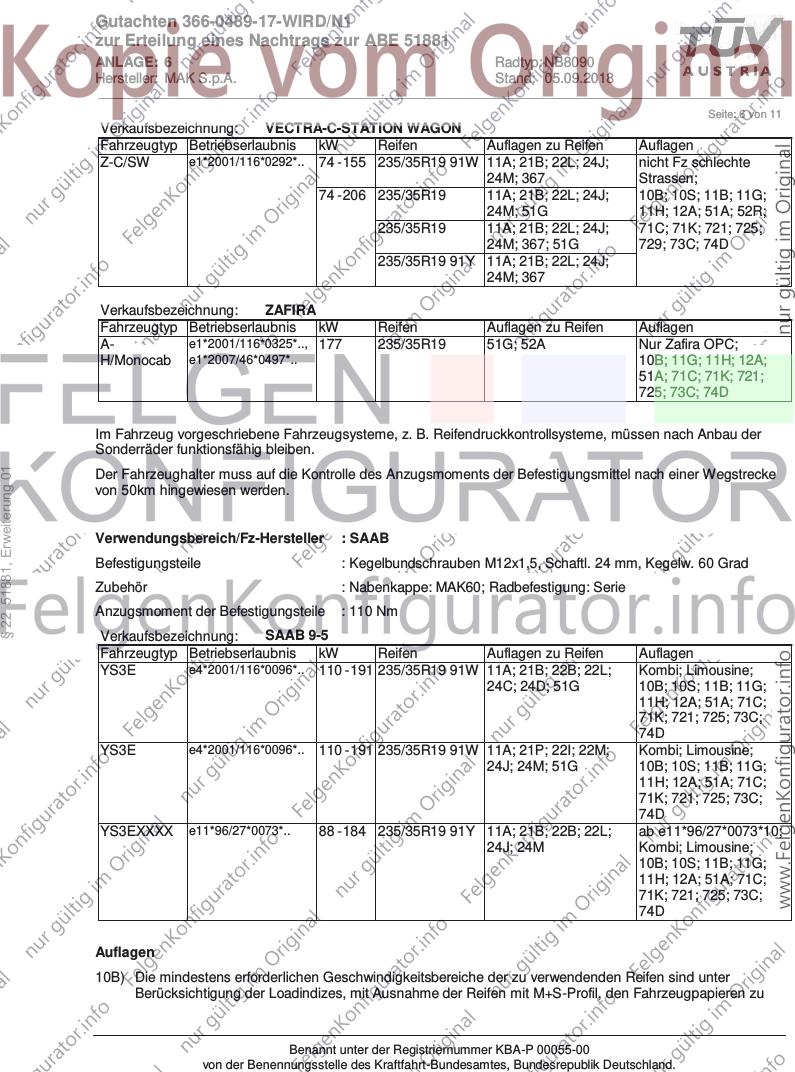

Verkaufsbezeichnung: VECTRA-C-STATION WAGON
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
VECTRA/SW e1*2001/116*0238*.. 74 - 155 235/35R19 11A; 21B; 22L; 24J; nicht Fz schlechte
24M; 51G Strassen;
235/35R19 91W 11A; 21B; 22L; 24J; 10B; 11B; 11G; 11H;
24M; 367 12A; 51A; 52R; 71C;
71K; 721; 725; 729;
73C; 74D
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 6 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________
Seite: 6 von 11
Verkaufsbezeichnung: VECTRA-C-STATION WAGON
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
Z-C/SW e1*2001/116*0292*.. 74 - 155 235/35R19 91W 11A; 21B; 22L; 24J; nicht Fz schlechte
24M; 367 Strassen;
74 - 206 235/35R19 11A; 21B; 22L; 24J; 10B; 10S; 11B; 11G;
24M; 51G 11H; 12A; 51A; 52R;
235/35R19 11A; 21B; 22L; 24J; 71C; 71K; 721; 725;
24M; 367; 51G 729; 73C; 74D
235/35R19 91Y 11A; 21B; 22L; 24J;
24M; 367
Verkaufsbezeichnung: ZAFIRA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
A- e1*2001/116*0325*.., 177 235/35R19 51G; 52A Nur Zafira OPC;
H/Monocab e1*2007/46*0497*.. 10B; 11G; 11H; 12A;
51A; 71C; 71K; 721;
725; 73C; 74D
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
§ 22 51881, Erweiterung 01
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : SAAB
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 24 mm, Kegelw. 60 Grad
Zubehör : Nabenkappe: MAK60; Radbefestigung: Serie
Anzugsmoment der Befestigungsteile : 110 Nm
Verkaufsbezeichnung: SAAB 9-5
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
YS3E e4*2001/116*0096*.. 110 - 191 235/35R19 91W 11A; 21B; 22B; 22L; Kombi; Limousine;
24C; 24D; 51G 10B; 10S; 11B; 11G;
11H; 12A; 51A; 71C;
71K; 721; 725; 73C;
74D
YS3E e4*2001/116*0096*.. 110 - 191 235/35R19 91W 11A; 21P; 22I; 22M; Kombi; Limousine;
24J; 24M; 51G 10B; 10S; 11B; 11G;
11H; 12A; 51A; 71C;
71K; 721; 725; 73C;
74D
YS3EXXXX e11*96/27*0073*.. 88 - 184 235/35R19 91Y 11A; 21B; 22B; 22L; ab e11*96/27*0073*10;
24J; 24M Kombi; Limousine;
10B; 10S; 11B; 11G;
11H; 12A; 51A; 71C;
71K; 721; 725; 73C;
74D
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 6 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________
Seite: 7 von 11

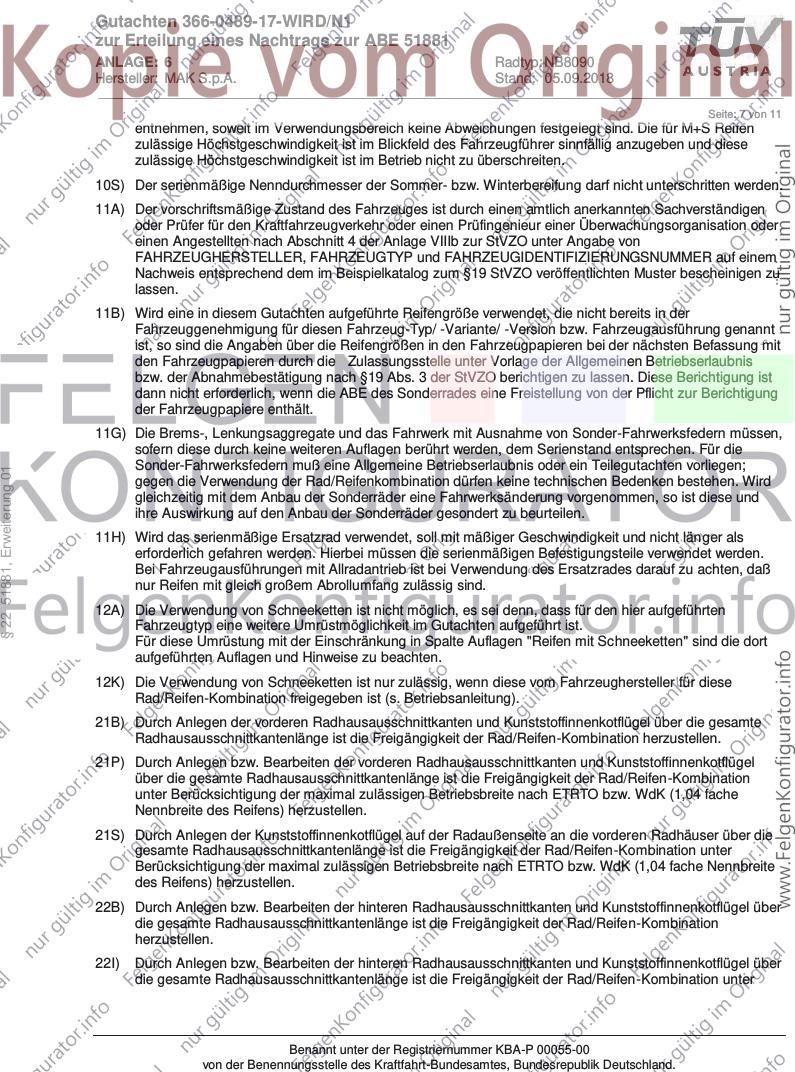

entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
10S) Der serienmäßige Nenndurchmesser der Sommer- bzw. Winterbereifung darf nicht unterschritten werden.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
§ 22 51881, Erweiterung 01
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21P) Durch Anlegen bzw. Bearbeiten der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel
über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache
Nennbreite des Reifens) herzustellen.
21S) Durch Anlegen der Kunststoffinnenkotflügel auf der Radaußenseite an die vorderen Radhäuser über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22B) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
herzustellen.
22I) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 6 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________
Seite: 8 von 11
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.

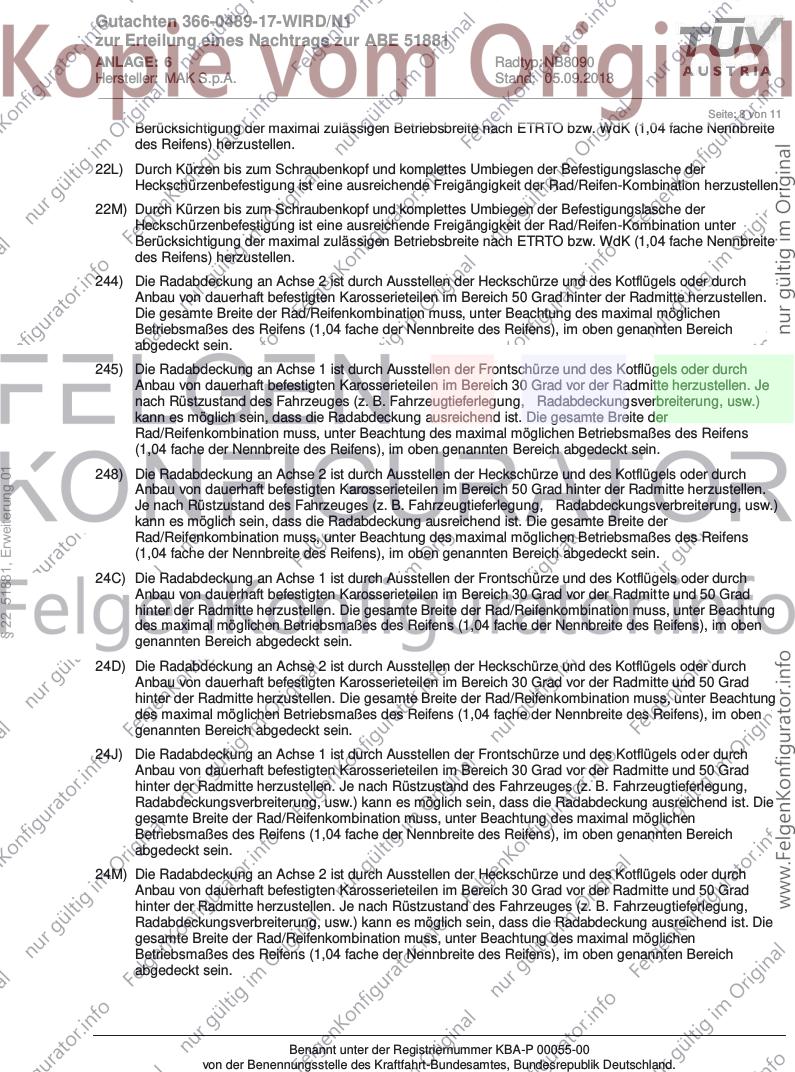

22L) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22M) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
§ 22 51881, Erweiterung 01
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 6 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________

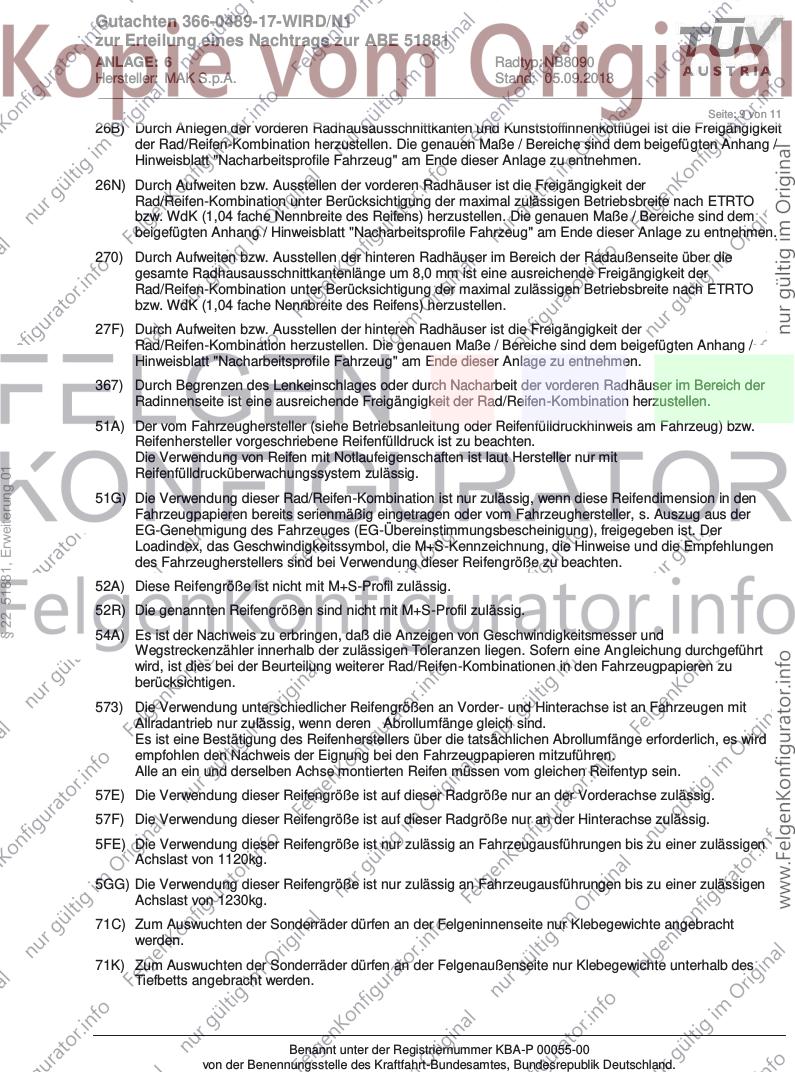

Seite: 9 von 11
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
270) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 8,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
27F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
367) Durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der vorderen Radhäuser im Bereich der
Radinnenseite ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
§ 22 51881, Erweiterung 01
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
52A) Diese Reifengröße ist nicht mit M+S-Profil zulässig.
52R) Die genannten Reifengrößen sind nicht mit M+S-Profil zulässig.
54A) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine Angleichung durchgeführt
wird, ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen in den Fahrzeugpapieren zu
berücksichtigen.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
57E) Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Vorderachse zulässig.
57F) Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Hinterachse zulässig.
5FE) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1120kg.
5GG) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1230kg.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 6 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________

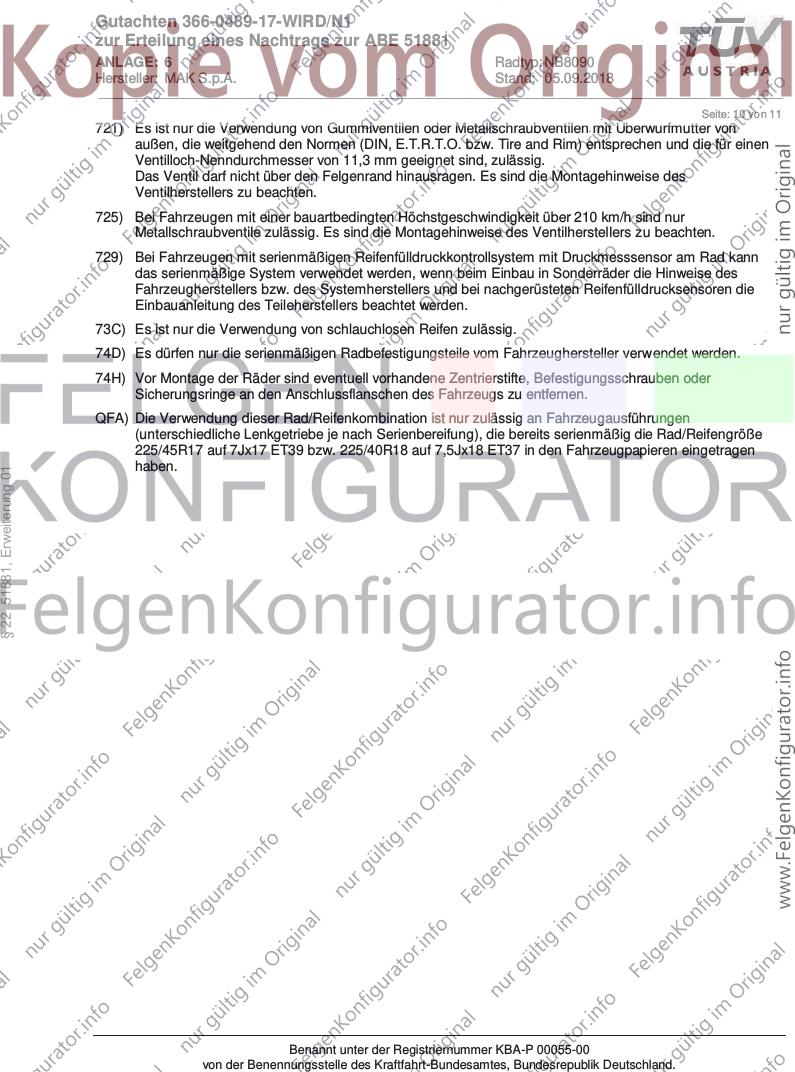

Seite: 10 von 11
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74D) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller verwendet werden.
74H) Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungsschrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
QFA) Die Verwendung dieser Rad/Reifenkombination ist nur zulässig an Fahrzeugausführungen
(unterschiedliche Lenkgetriebe je nach Serienbereifung), die bereits serienmäßig die Rad/Reifengröße
225/45R17 auf 7Jx17 ET39 bzw. 225/40R18 auf 7,5Jx18 ET37 in den Fahrzeugpapieren eingetragen
haben.
§ 22 51881, Erweiterung 01
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 6 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________

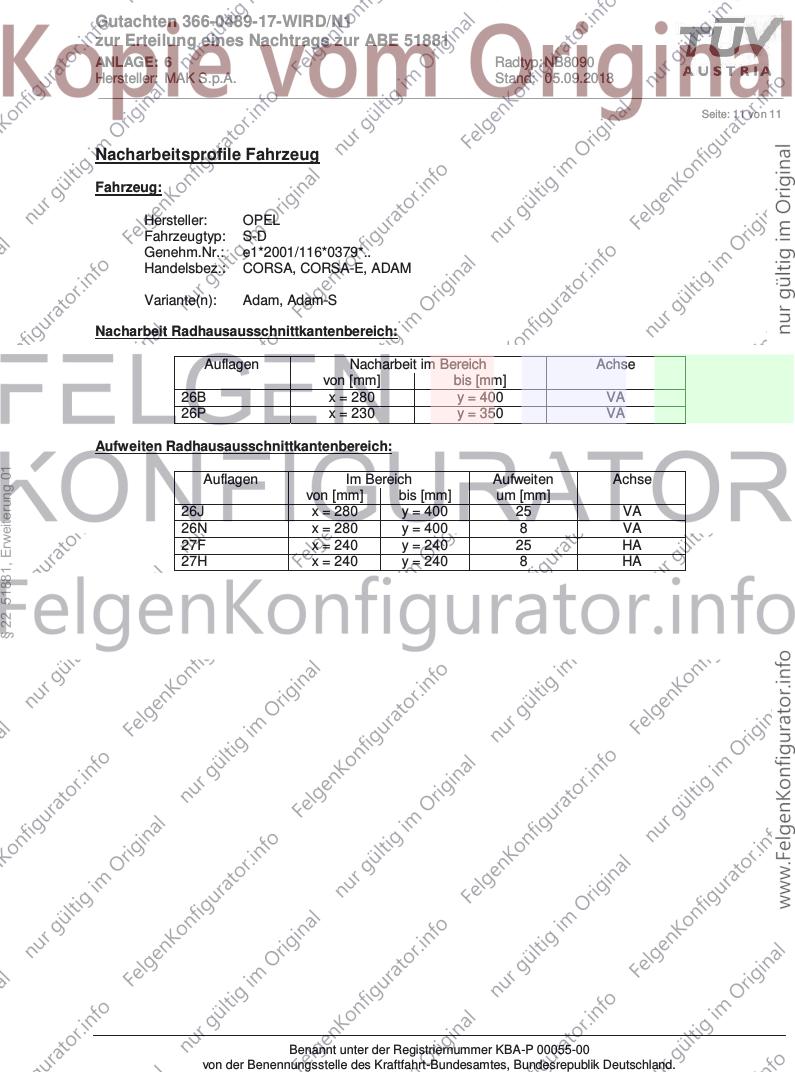

Seite: 11 von 11
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: OPEL
Fahrzeugtyp: S-D
Genehm.Nr.: e1*2001/116*0379*..
Handelsbez.: CORSA, CORSA-E, ADAM
Variante(n): Adam, Adam-S
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 280 y = 400 VA
26P x = 230 y = 350 VA
Aufweiten Radhausausschnittkantenbereich:
§ 22 51881, Erweiterung 01
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 280 y = 400 25 VA
26N x = 280 y = 400 8 VA
27F x = 240 y = 240 25 HA
27H x = 240 y = 240 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
