GUTACHTEN zur ABE Nr. 48820 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55038612 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ D118
Hersteller DIEWE GmbH
Seite 1 von 10
Auftraggeber DIEWE GmbH
Industriestraße 21
86438 Kissing
QM-Nr. 49 02 0111103
Prüfgegenstand PKW-Sonderrad
Modell D118
Typ D118
Radgröße 8Jx18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
51104065 D118 5/110 / ohne Ring 5/110/65,1 40 680 2250
Kennzeichnungen
KBA-Nummer 48820
Herstellerzeichen DIEWE Wheels Germany
Radtyp und Ausführung D118 - 16441880 (s.o.)
Radgröße 8Jx18H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 110 24
S02 Schraube M14x1,5 Kegel 60° 110 25
S03 Schraube M12x1,25 Kegel 60° 110 24
S04 Mutter M12x1,5 Kegel 60° 140 -
S05 Schraube M12x1,25 Kegel 60° 135 24
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Alfa Romeo
Chrysler
Fiat
Opel
Saab
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48820 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55038612 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ D118
Hersteller DIEWE GmbH
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Alfa 159/159 Sportw. 85-136 215/45R18 A01 G16 R37 T93 0A1 A02 A04
939 85-136 225/40R18 T91 T92 A05 A08 A09
e3*2001/116*0212*.. 85-136 225/45R18 T91 T95 Z17 A12 A14 A21
85-136 225/45R18 A01 G16 T91 T95 A58 B01 B02
85-136 235/40R18 T91 T93 B29 Car Lim
85-136 235/45R18 R09 S02
85-136 235/45R18 A01 G03
Alfa Brera, Spider 120-136 215/45R18 R37 T93 0A1 A02 A04
939 120-136 225/40R18 T91 T92 A05 A08 A09
e3*2001/116*0212*.. 120-136 225/45R18 T91 T95 A12 A14 A21
120-136 235/40R18 T91 T93 A58 B01 B02
120-136 235/45R18 A01 G03 B29 Cbo Cpe
120-136 235/45R18 R09 S02
Alfa Giulietta 120-129 215/40R18 R37 T89 0A1 A02 A04
940 120-129 225/40R18 A05 A08 A09
e3*2007/46*0027*.. 120-129 235/35R18 A01 K2b K6g T90 A12 A14 A21
120-129 235/40R18 A01 G01 K2b K6g A58 Flh V18
120-129 245/35R18 A01 K2b K6g X39 S03
Jeep Cherokee 103-200 225/55R18 K1a 0A1 A01 A02
KL 103-200 235/50R18 K1a A04 A05 A08
e4*2007/46*0783*.. 103-200 255/45R18 K1a A09 A12 A14
A21 A57 JnT
R34 S05
Fiat Croma 85-147 215/45R18 T89 T93 0A1 A02 A04
194 85-147 225/40R18 A01 K25 T88 T89 T91 A05 A08 A09
e3*2001/116*0210*.. 85-147 225/45R18 A01 LK6 R35 A12 A14 A21
85-147 235/40R18 R03 Car Nk1 V18
85-147 245/35R18 R03 S01
Opel Astra-G 55-147 215/35R18 K1a K2b K42 K45 K56 T84 0A1 A01 A02
T98, T98/NB 55-147 225/35R18 K1c K2c K41 K42 K45 K56 T83 T87 A04 A05 A08
e1*97/27,98/14* A09 A12 A14
0086, 0101*.. A21 Flh Nk1
Sth S01
Opel Astra-G 74-147 215/35R18 K1c K2b K42 K45 K56 T80 T84 0A1 A01 A02
T98C 74-147 225/35R18 K1c K2b K41 K42 K45 K56 T83 T87 A04 A05 A08
e1*98/14*0132*.. A09 A12 A14
- Coupé, Cabrio A21 Cbo Cpe
Nk1 S01
Opel Astra-G Caravan 55-147 215/35R18 K1a K2b K42 K45 T84 0A1 A01 A02
T98/Kombi 55-147 225/35R18 K1c K2c K41 K42 K45 T83 T87 A04 A05 A08
e1*97/27, A09 A12 A14
98/14*0087*.. A21 Car Nk1
S01
Opel Astra-H 59-147 215/40R18 T85 T89 0A1 A02 A04
A-H 59-147 225/35R18 T83 T87 A05 A08 A09
e1*2001/116*0261*..; 59-147 225/40R18 A12 A14 A21
e1*2007/46*0344*.. Flh S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48820 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55038612 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ D118
Hersteller DIEWE GmbH
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Astra-H Caravan 59-147 215/40R18 T85 T89 0A1 A02 A04
A-H/SW -/Van 59-147 225/35R18 T83 T87 A05 A08 A09
e1*2001/116*0293*..; 59-147 225/40R18 A12 A14 A21
e1*2007/46*0341*..; Car S01
e1*2007/46*0576*..
Opel Astra-H GTC 59-147 215/40R18 T85 T89 0A1 A02 A04
A-H/C 59-147 225/35R18 T83 T87 A05 A08 A09
e4*2001/116*0094*.. 59-177 225/40R18 A12 A14 A21
Cpe S01
Opel Astra-H Twin Top 77-147 215/40R18 T85 T89 0A1 A02 A04
A-H/C 77-147 225/35R18 T83 T87 A05 A08 A09
e4*2001/116*0094*.. 77-147 225/40R18 A12 A14 A21
Cbo S01
Opel Corsa-D 88,92,96 205/40R18 T82 0A1 A02 A04
S-D 88-110 215/35R18 A01 K44 K46 K56 T80 T84 A05 A08 A09
e1*2001/116*0379*.. 88-110 215/40R18 A01 G78 K44 K46 K56 A12 A14 A21
Flh S01
Opel Corsa-D OPC 141 205/40R18 M+S T82 0A1 A02 A04
S-D 141 215/35R18 T80 T84 A05 A08 A09
e1*2001/116*0379*.. 141 215/40R18 A12 A14 A21
Flh S01
Opel GT 125,194 245/45R18 K1c K2c K42 K46 K75 0A1 A01 A02
K/R A04 A05 A08
e13*2001/116*0170*.. A09 A12 A14
A21 Cbo S04
Opel Meriva-A 55-132 225/35R18 K1a K1b K2b K46 K56 T87 0A1 A01 A02
X01Monocab A04 A05 A08
e1*2001/116*0215*.. A09 A12 A14
A21 Nk1 S01
Opel Signum 74-184 215/45R18 R37 T89 T93 0A1 A02 A04
Vectra/Car, Z-C/S 74-184 225/40R18 T88 T89 T91 A05 A08 A09
e1*2001/116*0214*.., 74-184 225/45R18 R09 A12 A14 A21
e1*2001/116*0291*.. 74-184 225/45R18 A01 G03 Flh Nk1 V18
74-184 235/40R18 S01
74-184 245/35R18 A01 K1a K1b K2b T88 T89 T92
74-184 245/40R18 A01 K1a K1b K2b LK6
Opel Vectra-B 55-125 205/45R18 K41 K46 LK6 R70 T86 T90 0A1 A01 A02
J96 55-125 215/40R18 K1a K41 K46 LK6 T85 A04 A05 A08
e1*93/81, 95/54, 55-125 225/35R18 K1a K2b K41 K46 LK6 T83 T87 A09 A12 A14
98/14*0030*.. 55-125 225/40R18 K1a K2b K41 K46 LK6 A21 K42 K56
Nk1 V18 S01
Opel Vectra-B 55-125 205/45R18 K41 K46 LK6 R70 T86 T90 0A1 A01 A02
J96/Kombi 55-125 215/40R18 K1a K41 K46 LK6 T85 A04 A05 A08
e1*95/54, 55-125 225/35R18 K1a K2b K41 K46 LK6 T87 A09 A12 A14
98/14*0044*.. 55-125 225/40R18 K1a K2b K41 K46 LK6 A21 K42 K56
Nk1 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48820 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55038612 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ D118
Hersteller DIEWE GmbH
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Vectra-C 74-129 215/40R18 R37 T85 T89 0A1 A02 A04
Vectra/Lim, Z-C 74-184 215/45R18 R37 T89 T93 A05 A08 A09
e1*98/14*0187*.., 74-184 235/35R18 T86 T90 A12 A14 A21
e1*2001/116*0290*.. 74-206 225/40R18 T88 T89 T91 Flh Lim Nk1
74-206 225/45R18 R09 V18 S01
74-206 225/45R18 A01 G03
74-206 235/40R18
74-206 245/35R18 A01 K1a K1b K25 K2b
74-206 245/40R18 A01 K1a K1b K2b LK6
Opel Vectra-C 74-129 215/40R18 R37 T89 0A1 A02 A04
Vectra/SW, Z-C/SW 74-184 215/45R18 R37 T89 T93 A05 A08 A09
e1*2001/116*0238*.., 74-206 225/40R18 T88 T89 T91 A12 A14 A21
e1*2001/116*0292*.. 74-206 225/45R18 R09 Car Nk1 V18
- Caravan, Kombi 74-206 225/45R18 A01 G03 S01
74-206 235/40R18
74-206 245/35R18 A01 K2b R03 T88 T89
74-206 245/40R18 A01 K1a K1b K2b LK6
Opel Zafira-B 69-177 225/40R18 T88 T89 T91 T92 0A1 A02 A04
A-H/Monocab /-V 74-147 215/40R18 R37 T85 T89 A05 A08 A09
e1*2001/116*0325*..; A12 A14 A21
e1*2007/46*0497*..: S01
e1*2007/46*0595*..
Saab 9-3 88-129 215/40R18 R37 T89 0A1 A02 A04
YS3F 88-206 225/40R18 A01 LK6 T89 T91 A05 A08 A09
e4*2001/116*0065*.., 88-206 225/45R18 A01 G03 L02 A12 A14 A21
e4*2001/116*0077*.. A58 Car Cbo
KOV Lim Nk1
S01
Saab 9-5 88-184 215/45R18 K42 K56 R37 T89 T93 Z49 0A1 A01 A02
YS3E 88-191 225/40R18 K42 K56 T89 T91 Z49 A04 A05 A08
e11*96/27*0073*.., 88-191 235/40R18 K42 K56 Z49 A09 A12 A14
e4*2001/116*0096*.. A21 K1a K2b
S01
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B. Reifen-
druckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichti-
gung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48820 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55038612 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ D118
Hersteller DIEWE GmbH
Seite 5 von 10
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Fel-
genbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B01 Die Sonderräder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Festsattelbremse
an Achse 1.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B29 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 330 mm an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48820 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55038612 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ D118
Hersteller DIEWE GmbH

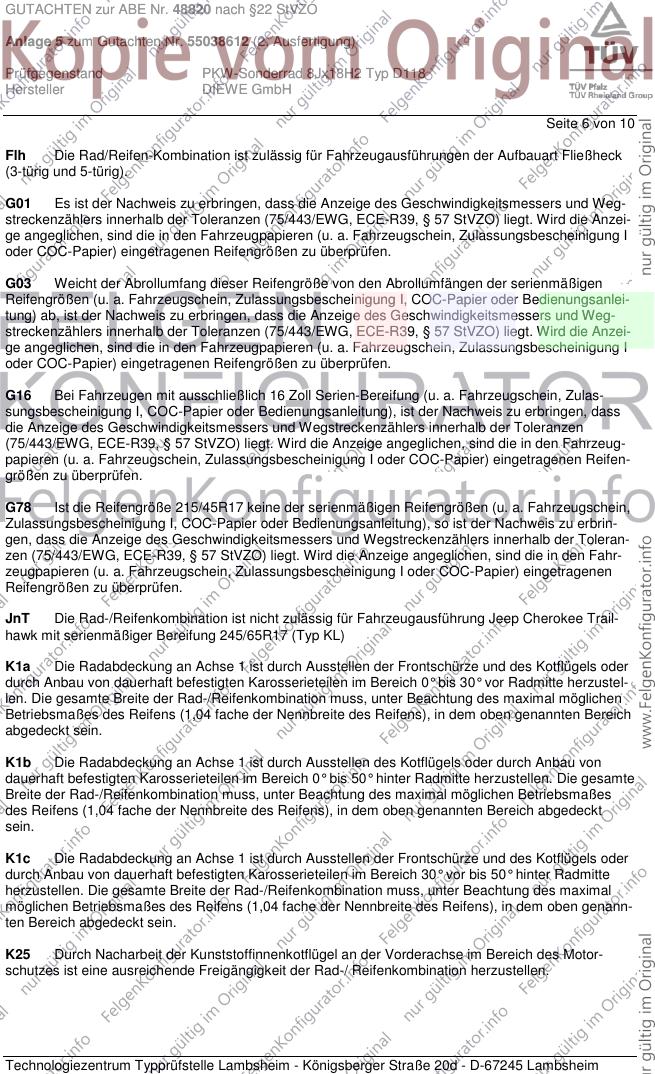

Seite 6 von 10
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung) ab, ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G16 Bei Fahrzeugen mit ausschließlich 16 Zoll Serien-Bereifung (u. a. Fahrzeugschein, Zulas-
sungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen, dass
die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifen-
größen zu überprüfen.
G78 Ist die Reifengröße 215/45R17 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu erbrin-
gen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleran-
zen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahr-
zeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
JnT Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Jeep Cherokee Trail-
hawk mit serienmäßiger Bereifung 245/65R17 (Typ KL)
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des Motor-
schutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48820 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55038612 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ D118
Hersteller DIEWE GmbH
Seite 7 von 10
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K75 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel vor Radmitte eine ausreichen-
de Freigängigkeit der Rad-Reifenkombination herzustellen.
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- / Rei-
fenkombination herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der Rad-
hausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Nk1 Aufgrund der geringen Höhe des Mittenloches ist ein einwandfreier Sitz der Naben-Kappe des
Sonderrades nicht gewährleistet. Es bestehen keine technischen Bedenken das Sonderrad ohne die
mitgelieferte Naben-Kappe zu verwenden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48820 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55038612 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ D118
Hersteller DIEWE GmbH
Seite 8 von 10
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R34 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 225/60R17
oder 225/55R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsan-
leitung).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48820 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55038612 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ D118
Hersteller DIEWE GmbH
Seite 9 von 10
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/35R18 255/30R18
Nr. 4 215/40R18 245/35R18, 255/35R18
Nr. 5 215/45R18 235/40R18, 245/40R18
Nr. 6 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 7 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 8 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 9 225/50R18 245/45R18, 255/45R18
Nr. 10 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 11 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 12 235/50R18 255/45R18, 285/40R18
Nr. 13 235/60R18 255/55R18, 285/50R18
Nr. 14 245/35R18 255/35R18
Nr. 15 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 16 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 17 245/50R18 275/45R18
Nr. 18 255/40R18 275/35R18, 285/35R18, 295/35R18
Nr. 19 255/45R18 275/40R18, 285/40R18
Nr. 20 255/50R18 285/45R18
Nr. 21 255/55R18 285/50R18
Nr. 22 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48820 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55038612 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ D118
Hersteller DIEWE GmbH
Seite 10 von 10
X39 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 305 mm
an Achse 1.
Z17 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 17-Zoll-Serien-
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
Z49 An Achse 2 ist der Kantenschutz an der Radhausausschnittkante (Gummi- bzw. Kunststoff-
Kederband) zu entfernen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 24. Juli 2014 in Lambsheim statt.
Hinweise zum Sonderrad
Sonderrad mit fünf Speichen. Wahlweise mit aufgeschraubten Edelstahlzierblenden.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Januar 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 24. Juli 2014
Bohlander 00214647.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
