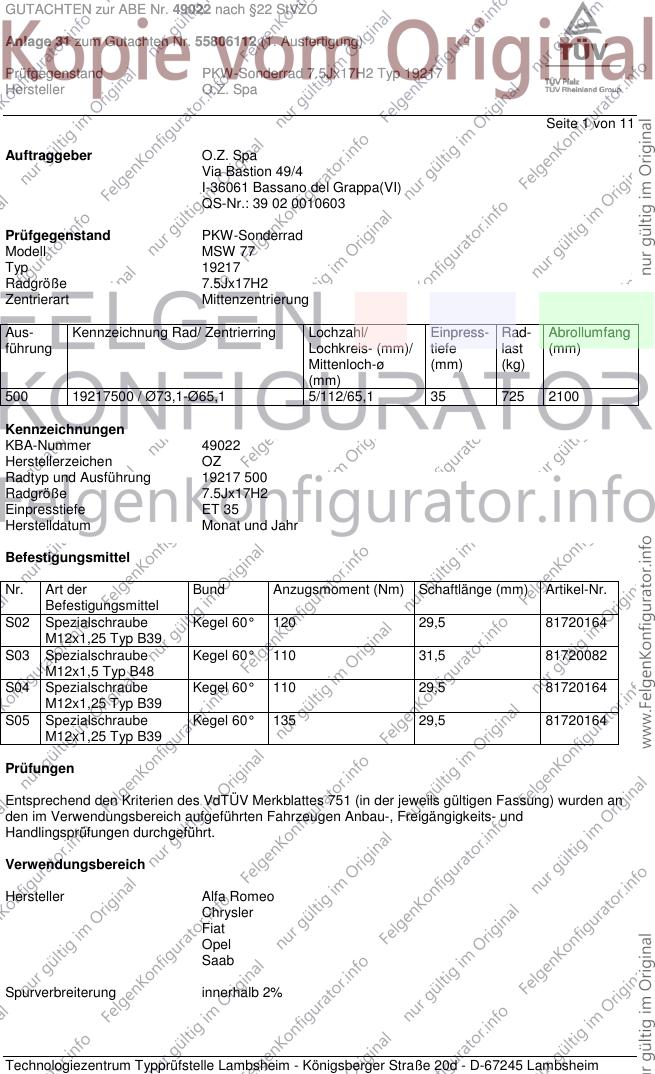

GUTACHTEN zur ABE Nr. 49022 nach §22 StVZO
Anlage 31 zum Gutachten Nr. 55806112 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ 19217
Hersteller O.Z. Spa
Seite 1 von 11
Auftraggeber O.Z. Spa
Via Bastion 49/4
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell MSW 77
Typ 19217
Radgröße 7.5Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
500 19217500 / Ø73,1-Ø65,1 5/112/65,1 35 725 2100
Kennzeichnungen
KBA-Nummer 49022
Herstellerzeichen OZ
Radtyp und Ausführung 19217 500
Radgröße 7.5Jx17H2
Einpresstiefe ET 35
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Spezialschraube Kegel 60° 120 29,5 81720164
M12x1,25 Typ B39
S03 Spezialschraube Kegel 60° 110 31,5 81720082
M12x1,5 Typ B48
S04 Spezialschraube Kegel 60° 110 29,5 81720164
M12x1,25 Typ B39
S05 Spezialschraube Kegel 60° 135 29,5 81720164
M12x1,25 Typ B39
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Alfa Romeo
Chrysler
Fiat
Opel
Saab
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49022 nach §22 StVZO
Anlage 31 zum Gutachten Nr. 55806112 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ 19217
Hersteller O.Z. Spa
Seite 2 von 11

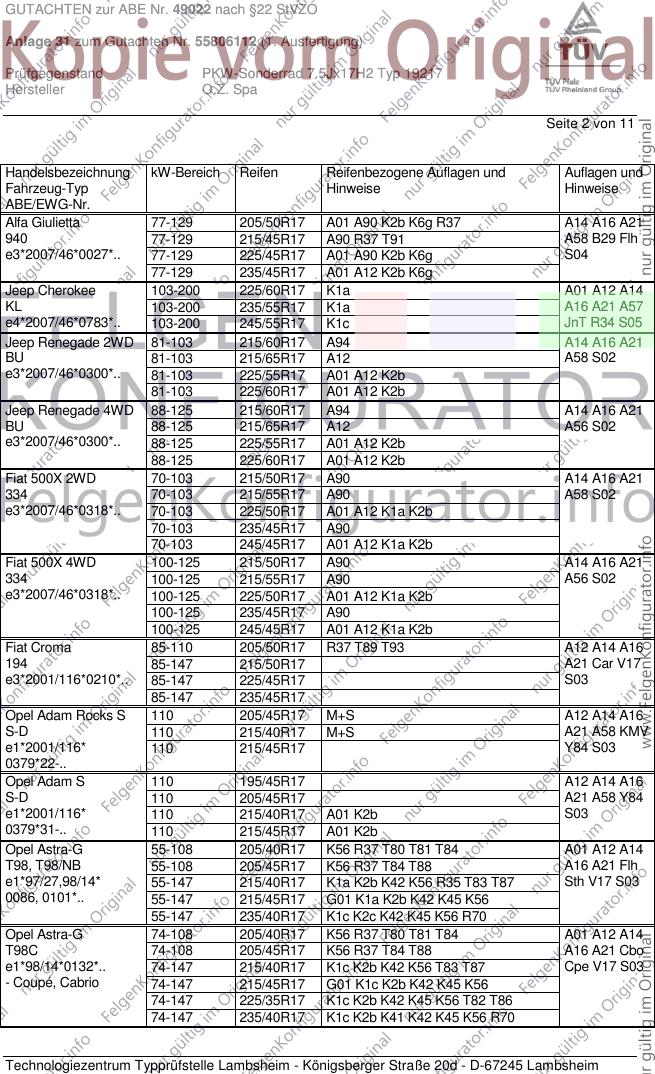

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Alfa Giulietta 77-129 205/50R17 A01 A90 K2b K6g R37 A14 A16 A21
940 77-129 215/45R17 A90 R37 T91 A58 B29 Flh
e3*2007/46*0027*.. 77-129 225/45R17 A01 A90 K2b K6g S04
77-129 235/45R17 A01 A12 K2b K6g
Jeep Cherokee 103-200 225/60R17 K1a A01 A12 A14
KL 103-200 235/55R17 K1a A16 A21 A57
e4*2007/46*0783*.. 103-200 245/55R17 K1c JnT R34 S05
Jeep Renegade 2WD 81-103 215/60R17 A94 A14 A16 A21
BU 81-103 215/65R17 A12 A58 S02
e3*2007/46*0300*.. 81-103 225/55R17 A01 A12 K2b
81-103 225/60R17 A01 A12 K2b
Jeep Renegade 4WD 88-125 215/60R17 A94 A14 A16 A21
BU 88-125 215/65R17 A12 A56 S02
e3*2007/46*0300*.. 88-125 225/55R17 A01 A12 K2b
88-125 225/60R17 A01 A12 K2b
Fiat 500X 2WD 70-103 215/50R17 A90 A14 A16 A21
334 70-103 215/55R17 A90 A58 S02
e3*2007/46*0318*.. 70-103 225/50R17 A01 A12 K1a K2b
70-103 235/45R17 A90
70-103 245/45R17 A01 A12 K1a K2b
Fiat 500X 4WD 100-125 215/50R17 A90 A14 A16 A21
334 100-125 215/55R17 A90 A56 S02
e3*2007/46*0318*.. 100-125 225/50R17 A01 A12 K1a K2b
100-125 235/45R17 A90
100-125 245/45R17 A01 A12 K1a K2b
Fiat Croma 85-110 205/50R17 R37 T89 T93 A12 A14 A16
194 85-147 215/50R17 A21 Car V17
e3*2001/116*0210*.. 85-147 225/45R17 S03
85-147 235/45R17
Opel Adam Rocks S 110 205/45R17 M+S A12 A14 A16
S-D 110 215/40R17 M+S A21 A58 KMV
e1*2001/116* 110 215/45R17 Y84 S03
0379*22-..
Opel Adam S 110 195/45R17 A12 A14 A16
S-D 110 205/45R17 A21 A58 Y84
e1*2001/116* 110 215/40R17 A01 K2b S03
0379*31-.. 110 215/45R17 A01 K2b
Opel Astra-G 55-108 205/40R17 K56 R37 T80 T81 T84 A01 A12 A14
T98, T98/NB 55-108 205/45R17 K56 R37 T84 T88 A16 A21 Flh
e1*97/27,98/14* 55-147 215/40R17 K1a K2b K42 K56 R35 T83 T87 Sth V17 S03
0086, 0101*.. 55-147 215/45R17 G01 K1a K2b K42 K45 K56
55-147 235/40R17 K1c K2c K42 K45 K56 R70
Opel Astra-G 74-108 205/40R17 K56 R37 T80 T81 T84 A01 A12 A14
T98C 74-108 205/45R17 K56 R37 T84 T88 A16 A21 Cbo
e1*98/14*0132*.. 74-147 215/40R17 K1c K2b K42 K56 T83 T87 Cpe V17 S03
- Coupé, Cabrio 74-147 215/45R17 G01 K1c K2b K42 K45 K56
74-147 225/35R17 K1c K2b K42 K45 K56 T82 T86
74-147 235/40R17 K1c K2b K41 K42 K45 K56 R70
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49022 nach §22 StVZO
Anlage 31 zum Gutachten Nr. 55806112 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ 19217
Hersteller O.Z. Spa
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Astra-G Caravan 55-108 205/40R17 R37 T80 T81 T84 A12 A14 A16
T98/Kombi 55-108 205/45R17 R37 T84 T88 A21 Car V17
e1*97/27, 55-147 215/40R17 A01 K1a K2b K42 R37 T83 T87 S03
98/14*0087*.. 55-147 215/45R17 A01 G03 K1a K2b K42 K45
55-147 235/40R17 A01 K1c K2c K42 K45 R70
Opel Astra-H 59-147 205/45R17 R37 T84 T88 A12 A14 A16
A-H 59-147 205/50R17 R37 A21 Flh V17
e1*2001/116*0261*..; 59-147 215/45R17 S03
e1*2007/46*0344*.. 59-147 225/45R17
Opel Astra-H Caravan 59-147 205/45R17 R37 T84 T88 A12 A14 A16
A-H/SW -/Van 59-147 205/50R17 R37 A21 Car V17
e1*2001/116*0293*..; 59-147 215/45R17 S03
e1*2007/46*0341*..; 59-147 225/45R17
e1*2007/46*0576*..
Opel Astra-H GTC 177 205/50R17 M+S A12 A14 A16
A-H/C 177 215/45R17 M+S A21 Cpe V17
e4*2001/116*0094*.. 59-147 205/45R17 R37 T84 T88 S03
59-147 205/50R17 R37
59-147 215/45R17
59-177 225/45R17
Opel Astra-H Twin Top 77-147 205/50R17 A12 A14 A16
A-H/C 77-147 215/45R17 A21 Cbo V17
e4*2001/116*0094*.. 77-147 225/45R17 S03
Opel Corsa-C 74 195/40R17 K2b T81 A01 A12 A14
Corsa-C 74 205/40R17 G03 K1c K2b K41 K44 K56 T80 A16 A21 K42
e1*98/14*0148*.. 74 215/35R17 K1c K2b K41 K44 K45 K56 T83 V17 S03
74 225/35R17 K14 K1c K2b K41 K43 K44 K45 K56
Y84
Opel Corsa-D 88,92,96 205/45R17 K44 K46 K56 A01 A12 A14
S-D 88-110 205/45R17 K44 K46 K56 M+S A16 A21 Flh
e1*2001/116* 88-110 215/40R17 K1a K2b K44 K46 K56 S03
0379*00-29 88-110 215/45R17 K1a K2b K41 K44 K46 K56
Opel Corsa-D OPC 141 205/45R17 M+S A12 A14 A16
S-D 141 215/40R17 A01 K1a K1b K2b K44 K46 K56 A21 Flh S03
e1*2001/116* 141 215/45R17 A01 K1a K1b K2b K44 K46 K56
0379*00-29
Opel Corsa-E 110 195/45R17 T81 T85 A12 A14 A16
S-D 110 205/45R17 A21 Flh V17
e1*2001/116* 110 215/40R17 A01 K2b K4i K6g K8h S03
0379*32-.. 110 215/45R17 A01 K2b K4i K6g K8h
Opel Meriva-A 55-132 205/45R17 K1a K1b K2b K46 K56 T88 A01 A12 A14
X01Monocab 55-132 215/40R17 K1a K1b K2b K46 K56 T85 T87 A16 A21 S03
e1*2001/116*0215*.. 55-132 225/35R17 K1a K1b K2b K44 K46 K56 T86
Opel Meriva-B 55-103 205/50R17 A12 A14 A16
S-D/Monocab B /-V 55-103 215/45R17 T87 T88 T91 A21 V17 S03
e4*2007/46*0165*..; 55-103 225/45R17
e4*2007/46*0271*..
incl. Facelift 2014
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49022 nach §22 StVZO
Anlage 31 zum Gutachten Nr. 55806112 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ 19217
Hersteller O.Z. Spa
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Omega-B 74,85,100 215/45R17 R37 R70 A12 A14 A16
V94, Omega-B 74-106 205/50R17 R37 T89 T93 A21 R21 V17
G684, e1*96/79, 74-160 215/50R17 R37 T90 T91 S03
98/14*0077*.. 74-160 225/45R17 T90 T91
74-160 225/50R17
74-160 235/45R17
74-160 245/45R17 R03 T89 T95
Opel Omega-B 74-160 225/45R17 R70 A12 A14 A16
V94/K.,Omega-B-Car 74-160 225/50R17 T94 A21 V17 S03
G685, e1*96/79, 74-160 235/45R17 T94
98/14*0078*.. 74-160 245/45R17 R03
- Caravan, Kombi
Opel Signum 74-114 205/50R17 A13 R37 T89 T93 A14 A16 A21
Vectra/Car, Z-C/S 74-184 215/50R17 A12 T90 T91 Flh V17 S03
e1*2001/116*0214*.., 74-184 225/45R17 A13 T90 T91
e1*2001/116*0291*.. 74-184 235/45R17 A12
Opel Vectra-C 74-129 205/50R17 A13 R37 T89 T93 A14 A16 A21
Vectra/Lim, Z-C 74-129 215/45R17 A13 R37 T87 T88 T91 Flh Lim V17
e1*98/14*0187*.., 74-184 215/50R17 A12 R37 S03
e1*2001/116*0290*.. 74-206 205/50R17 A13 M+S T89 T93
74-206 225/45R17 A13
74-206 235/45R17 A12
Opel Vectra-C 74-129 205/50R17 A13 R37 T89 T93 A14 A16 A21
Vectra/SW, Z-C/SW 74-129 215/45R17 A13 R37 T88 T91 Car V17 S03
e1*2001/116*0238*.., 74-184 215/50R17 A12 R37 T90 T91
e1*2001/116*0292*.. 74-206 205/50R17 A13 M+S T89 T93
- Caravan, Kombi 74-206 225/45R17 A13 T90 T91
74-206 235/45R17 A12
Opel Zafira-A 60-108 205/45R17 K1a K2c K42 T88 A01 A12 A14
T98MONOCAB A16 A21 S03
e1*98/14*0110*..
Opel Zafira-B 69-147 205/50R17 R37 T89 T93 A12 A14 A16
A-H/Monocab /-V 69-177 205/50R17 M+S T89 T93 A21 V17 S03
e1*2001/116*0325*..; 69-177 225/45R17 T90 T91 T93
e1*2007/46*0497*..: 74-147 215/45R17 R37 T87 T88 T91
e1*2007/46*0595*..
Saab 9-3 88-110 205/50R17 R37 T89 T93 A12 A14 A16
YS3F 88-129 215/45R17 R37 T91 A21 A58 Car
e4*2001/116*0065*.., 88-154 215/50R17 R37 Cbo KOV Lim
e4*2001/116*0077*.. 88-206 205/50R17 M+S T89 T93 V17 S03
88-206 215/45R17 M+S T91
88-206 215/50R17 M+S
88-206 225/45R17
88-206 235/45R17
Saab 9-5 88-184 235/40R17 K1a K2b K42 K56 R70 Z49 A01 A12 A14
YS3E 88-191 225/45R17 K1a K2b K42 K56 Z49 A16 A21 S03
e11*96/27*0073*.., 88-191 235/45R17 K1a K2b K42 K56 Z49
e4*2001/116*0096*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49022 nach §22 StVZO
Anlage 31 zum Gutachten Nr. 55806112 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ 19217
Hersteller O.Z. Spa
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Saab 900, Saab 9-3 85-151 205/45R17 K1a K2b K42 K56 T84 T88 A01 A12 A14
YS3D 85-151 215/40R17 K1a K2b K42 K56 T83 T87 A16 A21 V17
e4*95/54*0012*.., 85-151 245/35R17 K2b K42 K56 K90 R03 R70 S03
e4*98/14*0012*.. 85-169 215/45R17 K1a K2b K42 K56
85-169 235/40R17 K1a K2b K42 K56 R70

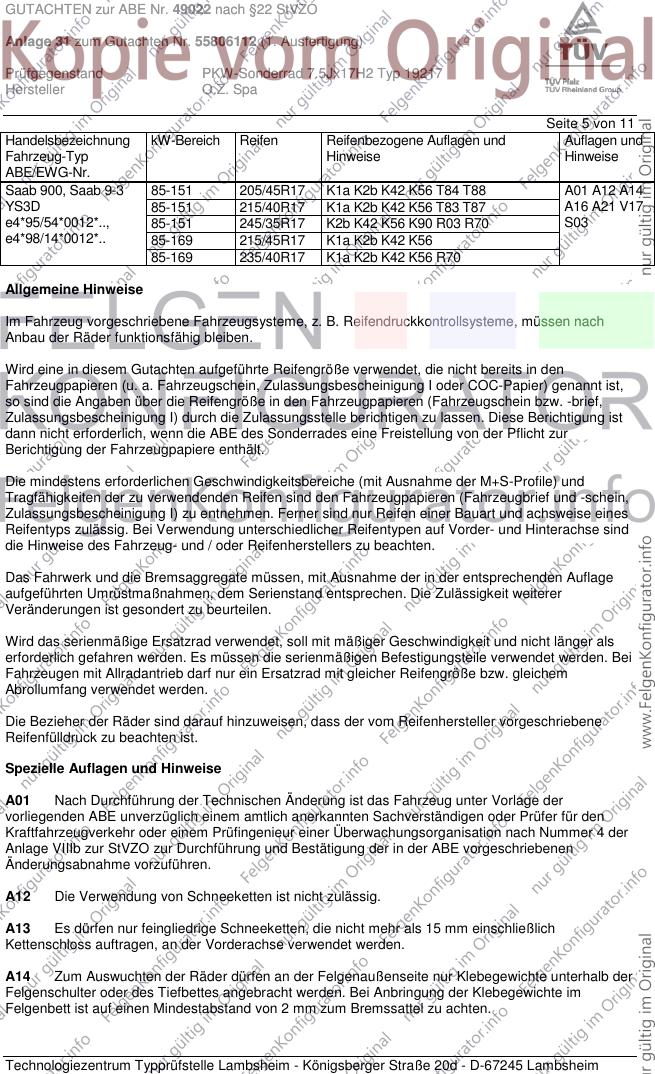

Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49022 nach §22 StVZO
Anlage 31 zum Gutachten Nr. 55806112 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ 19217
Hersteller O.Z. Spa
Seite 6 von 11
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A94 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 7 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B29 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 330 mm an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49022 nach §22 StVZO
Anlage 31 zum Gutachten Nr. 55806112 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ 19217
Hersteller O.Z. Spa
Seite 7 von 11

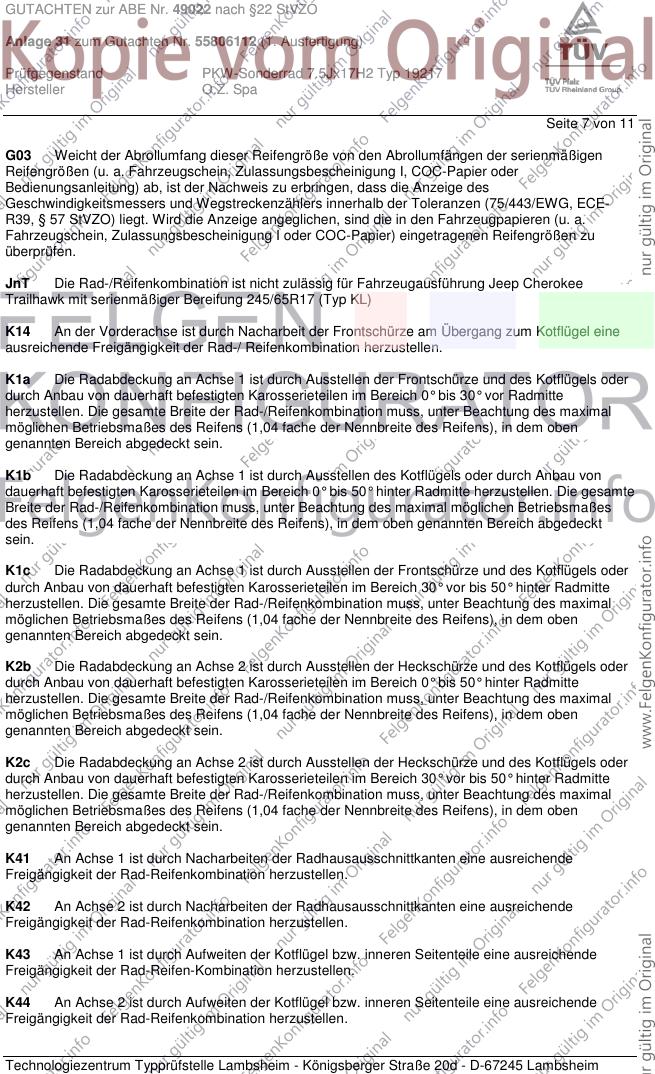

G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
JnT Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Jeep Cherokee
Trailhawk mit serienmäßiger Bereifung 245/65R17 (Typ KL)
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49022 nach §22 StVZO
Anlage 31 zum Gutachten Nr. 55806112 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ 19217
Hersteller O.Z. Spa
Seite 8 von 11

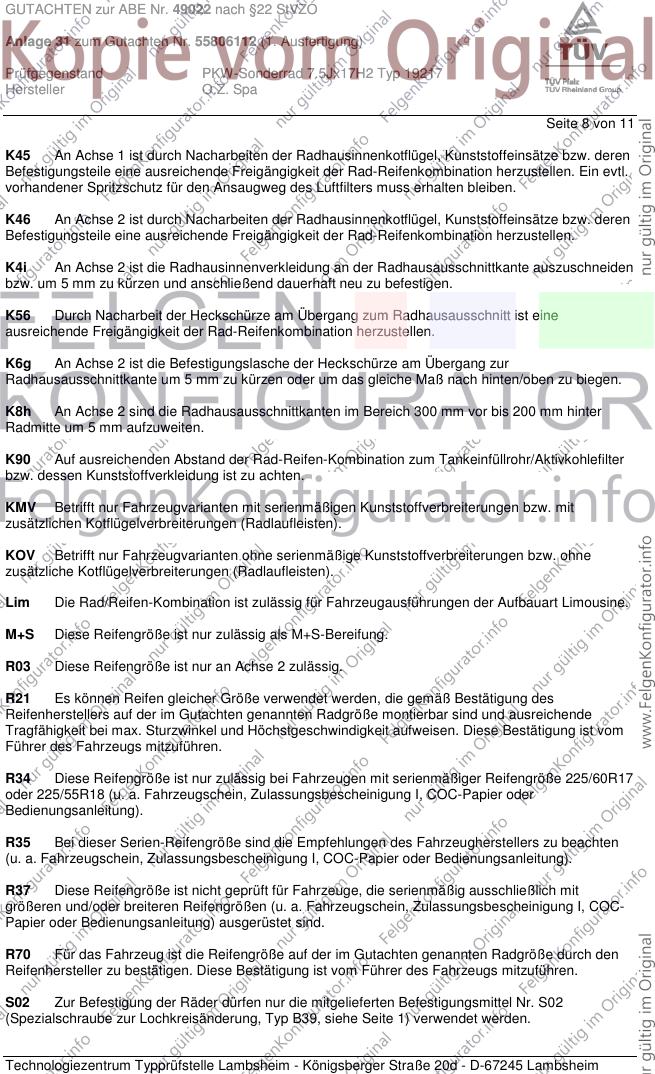

K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R34 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 225/60R17
oder 225/55R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(Spezialschraube zur Lochkreisänderung, Typ B39, siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49022 nach §22 StVZO
Anlage 31 zum Gutachten Nr. 55806112 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ 19217
Hersteller O.Z. Spa
Seite 9 von 11

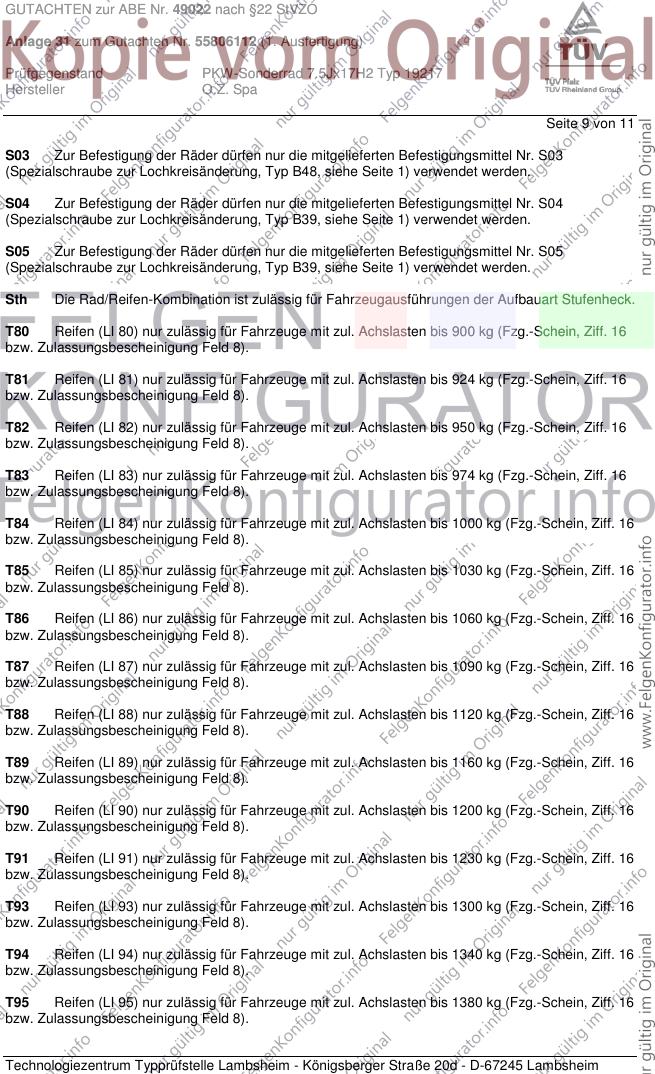

S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(Spezialschraube zur Lochkreisänderung, Typ B48, siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(Spezialschraube zur Lochkreisänderung, Typ B39, siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(Spezialschraube zur Lochkreisänderung, Typ B39, siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49022 nach §22 StVZO
Anlage 31 zum Gutachten Nr. 55806112 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ 19217
Hersteller O.Z. Spa
Seite 10 von 11

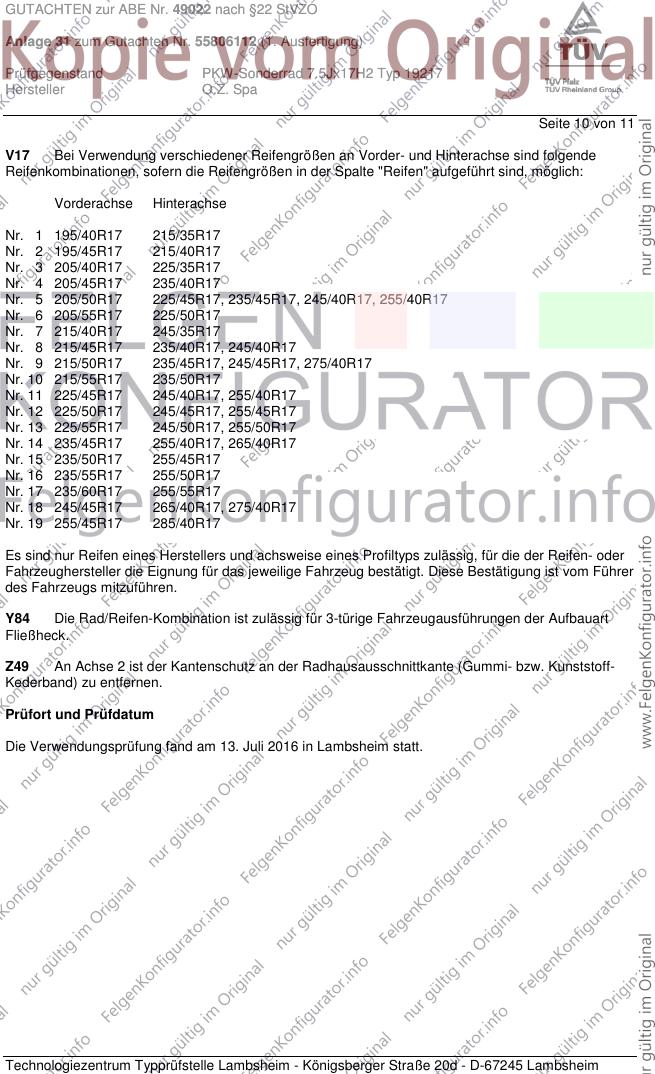

V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Z49 An Achse 2 ist der Kantenschutz an der Radhausausschnittkante (Gummi- bzw. Kunststoff-
Kederband) zu entfernen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 13. Juli 2016 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49022 nach §22 StVZO
Anlage 31 zum Gutachten Nr. 55806112 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ 19217
Hersteller O.Z. Spa
Seite 11 von 11

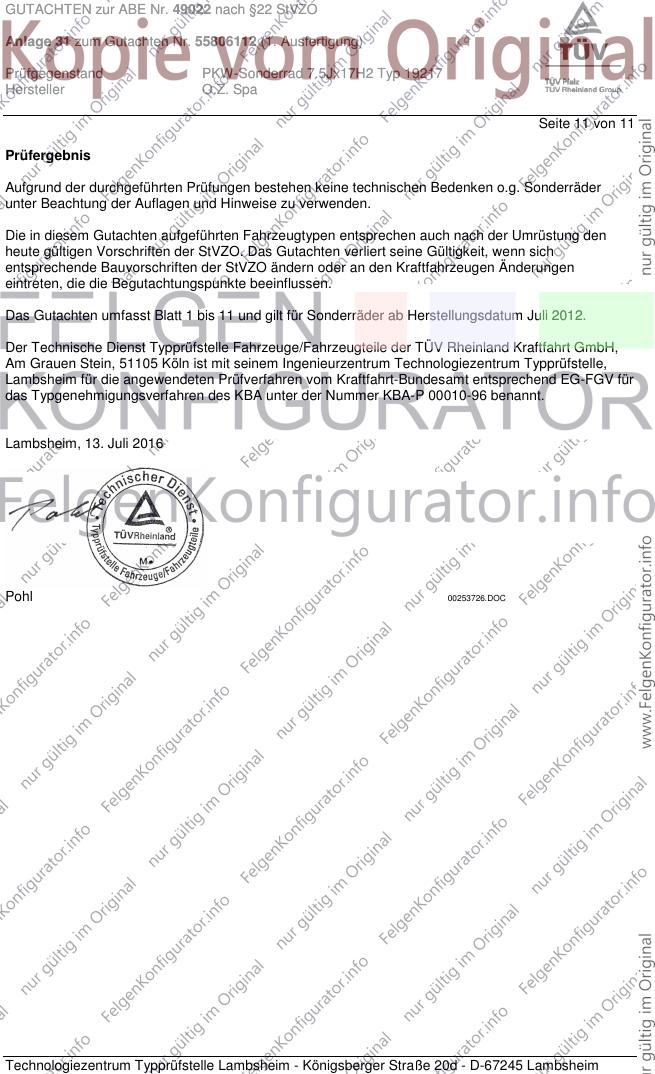

Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Juli 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 13. Juli 2016
Pohl 00253726.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
