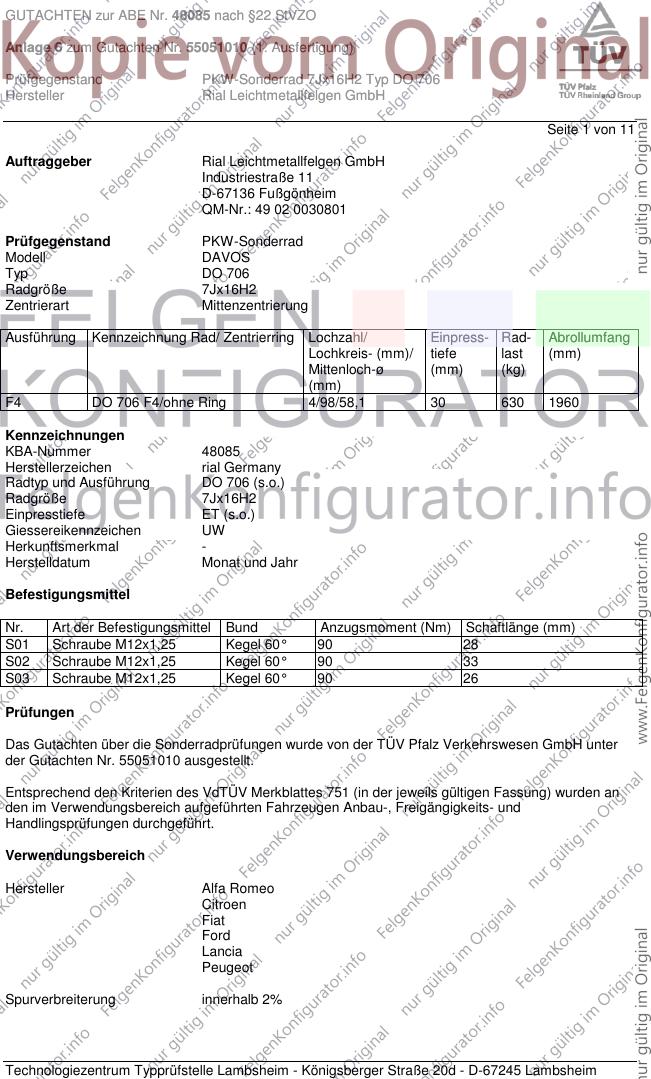

GUTACHTEN zur ABE Nr. 48085 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55051010 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ DO 706
Hersteller Rial Leichtmetallfelgen GmbH
Seite 1 von 11
Auftraggeber Rial Leichtmetallfelgen GmbH
Industriestraße 11
D-67136 Fußgönheim
QM-Nr.: 49 02 0030801
Prüfgegenstand PKW-Sonderrad
Modell DAVOS
Typ DO 706
Radgröße 7Jx16H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
F4 DO 706 F4/ohne Ring 4/98/58,1 30 630 1960
Kennzeichnungen
KBA-Nummer 48085
Herstellerzeichen rial Germany
Radtyp und Ausführung DO 706 (s.o.)
Radgröße 7Jx16H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen UW
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,25 Kegel 60° 90 28
S02 Schraube M12x1,25 Kegel 60° 90 33
S03 Schraube M12x1,25 Kegel 60° 90 26
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 55051010 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Alfa Romeo
Citroen
Fiat
Ford
Lancia
Peugeot
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48085 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55051010 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ DO 706
Hersteller Rial Leichtmetallfelgen GmbH
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Alfa 145/146 66-114 205/45R16 K1a K2c K41 K42 K44 A01 A02 A04
930 66-114 215/40R16 K1a K2c K41 K42 K44 A05 A08 A09
G731, 66-114 225/40R16 K2c K42 K44 R03 R70 A12 A14 A21
e3*96/27*0029*.. B02 V16 S01
Alfa 155 66-140 205/45R16 K2b K39 K42 K44 K45 T83 T87 A01 A02 A04
167 66-140 215/40R16 K2b K39 K42 K44 K45 T82 T86 A05 A08 A09
F737, /1 A12 A14 A21
e3*95/54*0011*.. B02 F04 K56
S02
Alfa 164 105-109 205/50R16 K42 T87 T91 A01 A02 A04
164 105-109 205/55R16 K42 R35 X11 A05 A08 A09
E897, /1, /2 A12 A14 A21
B02 S02
Alfa Mito 58-88 195/55R16 A02 A04 A05
955 58-88 205/50R16 A01 K1a K2b K6c A08 A09 A12
e3*2001/116*0278*.. 58-88 215/45R16 A01 K2b K6c A14 A21 B02
58-88 215/50R16 A01 K1a K2b K3s K6c B31 Flh V16
58-88 225/45R16 A01 K1a K2b K3s K6c S03
Citroen Nemo 50,54 195/50R16 K1c K2a K2b A01 A02 A04
A, 225L 50,54 195/55R16 K1c K2a K2b A05 A08 A09
e3*2001/116*0273*..; A12 A14 A21
e3*2007/46*0013*..; B02 S01
N130
Fiat 500 /-C 51-74 195/45R16 K1a K2b A01 A02 A04
312 51-74 205/40R16 K1c K2b A05 A08 A09
e3*2001/116*0261*.. 51-74 205/45R16 K1c K2b A12 A14 A21
51-74 215/40R16 K1c K2b K30 B02 Cbo Flh
R52 V16 S03
Fiat 500 Abarth 99, 118 195/45R16 K1a A01 A02 A04
312 99, 118 205/40R16 K1c A05 A08 A09
e3*2001/116*0261*.. 99, 118 205/45R16 K1c A12 A14 A21
99, 118 215/40R16 K1c K30 B02 Flh V16
S03
Fiat Bravo 66-121 195/55R16 A90 R37 A02 A04 A05
198 66-121 205/55R16 A12 A08 A09 A14
e3*2001/116*0248*.., 66-121 215/50R16 A12 A21 B02 Flh
e3*2001/116*0288*.. 66-121 225/50R16 A12 V16 S03
Fiat Bravo/Brava 55-113 195/45R16 K2b K42 K45 K46 R37 T80 T84 A01 A02 A04
182 55-113 205/45R16 K2b K42 K45 K46 A05 A08 A09
G983, 55-113 215/40R16 K2b K42 K45 K46 T82 T86 A12 A14 A21
e3*96/27*0019*.. B02 V16 S01
Fiat Coupe 96-142 195/50R16 R37 T83 A01 A02 A04
175, FA 96-142 205/45R16 T83 T84 A05 A08 A09
G730, 96-142 205/50R16 A12 A14 A21
e3*92/53,93/81, 96-142 205/50R16 M+S R09 B02 K1a K2b
95/54* 96-142 225/40R16 R70 T85 K45 V16 S01
0001,0002,0008*.. 96-142 225/45R16
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48085 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55051010 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ DO 706
Hersteller Rial Leichtmetallfelgen GmbH
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Fiat Croma 55-117 205/50R16 K1c K2c K41 K42 K46 T87 T91 A01 A02 A04
154 55-117 225/45R16 K1c K2c K41 K42 K46 A05 A08 A09
D972, /1, /2, /3 A12 A14 A21
B02 V16 S02
Fiat Fiorino/Qubo 51-57 195/50R16 K1c K2a K2b A01 A02 A04
225, 225L 51-57 195/55R16 K1c K2a K2b A05 A08 A09
e3*2001/116*0271*..; A12 A14 A21
e3*2007/46*0011*..; B02 S01
N157
Fiat Idea 51-88 205/50R16 K2b K56 A01 A02 A04
350 51-88 215/45R16 K56 A05 A08 A09
e3*2001/116*0153*.. 51-88 225/45R16 K2b K56 A12 A14 A21
B02 V16 S03
Fiat Linea 57-94 195/55R16 K1a K1b K2b K42 K56 A01 A02 A04
323 57-94 205/50R16 K1c K2b K42 K56 A05 A08 A09
e3*2001/116*0260*.. 57-94 215/45R16 K1a K1b K2b K42 K56 T85 T86 A12 A14 A21
57-94 225/45R16 K1c K2b K42 K56 B02 Sth V16
S03
Fiat Marea 55-108 215/40R16 K41 K42 K45 K56 T82 T86 X20 A01 A02 A04
185 55-113 205/45R16 K41 K42 K45 K56 T83 T87 A05 A08 A09
e3*93/81*0003*.. 55-113 205/50R16 K41 K42 K45 K56 T87 T91 X06 A12 A14 A21
e3*95/54*0003*.. 55-113 225/40R16 K41 K42 K45 K56 R70 T85 X20 B02 Car K1c
e3*96/79*0039*.. 55-113 225/45R16 K41 K42 K45 K56 X06 K2c Lim V16
S01
Fiat Multipla 68-85 195/50R16 T84 T88 A02 A04 A05
186 68-85 195/55R16 T87 A08 A09 A12
e3*96/79*0042*.., 68-85 205/45R16 T83 T87 A14 A21 B02
e3*98/14*D050*.., B03 S01
e3*98/14*0042*00-07
Fiat Multipla 68-88 195/50R16 T88 A02 A04 A05
186 68-88 195/55R16 T87 A08 A09 A12
e3*98/14*0042*08-.. 68-88 205/45R16 T87 A14 A21 B02
B03 S01
Fiat Palio Weekend 44-76 195/45R16 K1c K2b K42 K46 K56 T80 T84 A01 A02 A04
178 44-76 215/40R16 K1c K2c K42 K46 K56 T82 T86 A05 A08 A09
e3*96/27*0033*.., A12 A14 A21
e3*98/14*0033*.. B02 V16 S01
Fiat Panda 38-55 195/40R16 K1a K1b K2b K42 K56 A01 A02 A04
169 38-55 195/45R16 K1a K1b K2b K42 K56 K90 A05 A08 A09
e3*2001/116/0151*.. A12 A14 A21
A58 B02 S03
Fiat Panda 4x4 44,51 195/45R16 KMV A02 A04 A05
169 44,51 195/45R16 A01 K1a K2b KOV A08 A09 A12
e3*2001/116*0151*.. A14 A21 A56
B02 S03
Fiat Panda Sport 74 195/40R16 A02 A04 A05
169 74 205/40R16 A01 G01 K42 K56 K90 A08 A09 A12
e3*2001/116 A14 A21 A58
*0151*06-.. B02 S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48085 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55051010 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ DO 706
Hersteller Rial Leichtmetallfelgen GmbH
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Fiat Punto 40-98 195/45R16 G01 K1a K2b K41 K42 K44 K56 A01 A02 A04
176 40-98 215/40R16 G01 K1a K2b K41 K42 K44 K56 A05 A08 A09
G488, A12 A14 A21
e3*96/27*0022*.. B02 F04 K45
K46 V16 S01
Fiat Punto 43-65 195/45R16 G01 K1a K2b K41 K42 K44 K56 A01 A02 A04
176C 43-65 215/40R16 G01 K1a K2b K41 K42 K44 K56 A05 A08 A09
G775 A12 A14 A21
B02 F04 K45
K46 V16 S01
Fiat Punto 38-96 195/40R16 K2b K56 T76 T80 A01 A02 A04
188 38-96 195/45R16 K2b K56 T80 A05 A08 A09
e3*98/14*0048*.. A12 A14 A21
B02 K42 S01
Fiat Stilo, - Kombi 59-125 205/55R16 K1a K2b K41 K42 K44 K45 K56 A01 A02 A04
192 59-125 215/50R16 K1a K2b K41 K42 K44 K45 K56 A05 A08 A09
e3*98/14*0089*.. 59-125 225/50R16 K1c K2b K41 K42 K44 K45 K56 A12 A14 A21
B02 B03 Car
Flh V16 S03
Fiat Tempra 51-83 195/45R16 K1a K2b K42 K44 K56 T80 T84 A01 A02 A04
159 51-83 205/45R16 G01 K1a K2b K42 K44 K56 A05 A08 A09
F449, /1 51-83 215/40R16 K1a K2b K42 K44 K56 A12 A14 A21
B02 F04 S02
Fiat Tipo 41-107 195/45R16 K1a K2b K42 K56 T80 T84 A01 A02 A04
160 41-107 205/45R16 G01 K1a K2b K42 K56 A05 A08 A09
E814, /1, /2, /3 41-107 215/40R16 K1a K2b K42 K56 A12 A14 A21
B02 F04 S02
Fiat Uno 32-55 195/45R16 G01 K1a K2b K41 K42 K44 K56 A01 A02 A04
146A A05 A08 A09
C946, /1, /2, /3, /4 A12 A14 A21
B02 F04 X51
S02
Ford KA II 51,55 195/40R16 K2b T80 A01 A02 A04
RU8 51,55 195/45R16 K2b A05 A08 A09
e3*2001/116*0280*.. 51,55 205/40R16 K1a K2b A12 A14 A21
51,55 205/45R16 K1a K2b B02 Flh V16
51,55 215/35R16 K1a K1b K2b K6a S03
51,55 215/40R16 K1a K1b K2b K6a
Lancia Dedra 55-124 205/45R16 K2b K41 K42 K44 K56 T83 T87 A01 A02 A04
835 55-124 215/40R16 K2b K41 K42 K44 K56 T82 T86 A05 A08 A09
F303, /1, /2, A12 A14 A21
e3*96/27*0020*.. B02 F04 K39
K45 K46 S01
Lancia Delta 51-102 205/45R16 G01 K1a K42 A01 A02 A04
836 51-102 215/40R16 K1a K42 A05 A08 A09
G489, 66(Diesel) 205/45R16 K1a K42 A12 A14 A21
e3*96/27*0021*.. B02 F04 K56
V16 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48085 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55051010 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ DO 706
Hersteller Rial Leichtmetallfelgen GmbH
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Lancia Delta 85-140 195/55R16 A90 R37 T87 T91 A02 A04 A05
844 85-140 205/55R16 A12 A08 A09 A14
e3*2001/116*0279*.. 85-140 215/50R16 A12 A21 B02 Flh
85-140 225/50R16 A12 V16 S03
Lancia Lybra 76-113 225/45R16 K1a K2b K42 K56 T89 A01 A02 A04
839 76-125 205/55R16 K1a K2b K42 K56 A05 A08 A09
e3*98/14*0047*.., A12 A14 A21
e3*98/14*0084*.. B02 Car Lim
S01
Lancia Musa 51-88 205/50R16 K2b K56 A01 A02 A04
350 51-88 215/45R16 K56 A05 A08 A09
e3*2001/116*0153*.. 51-88 225/45R16 K2b K56 A12 A14 A21
B02 V16 S03
Lancia Thema 66-148 205/50R16 K1c K42 K46 T87 T91 A01 A02 A04
834 66-148 225/45R16 K1c K42 K46 A05 A08 A09
D547, /1, /2, /3, A12 A14 A21
/4, /5, /6 B02 B25 F04
V16 S02
Lancia Y 40-63 195/45R16 A01 A02 A04
840 A05 A08 A09
H262, A12 A14 A21
e3*95/54*0004*.., B02 K1a K2b
e3*98/14*0004*.. K42 K56 S01
Lancia Ypsilon 44-77 195/45R16 A02 A04 A05
843 44-77 205/45R16 A01 K46 A08 A09 A12
e3*2001/116*0149*.. 44-77 215/40R16 A01 K2b K46 A14 A21 B02
V16 S03
Peugeot Bipper 50,54 195/50R16 K1c K2a K2b A01 A02 A04
A, 225L 50,54 195/55R16 K1c K2a K2b A05 A08 A09
e3*2001/116*0272*..; A12 A14 A21
e3*2007/46*0012*..; B02 S01
N127
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48085 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55051010 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ DO 706
Hersteller Rial Leichtmetallfelgen GmbH
Seite 6 von 11
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und
-schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder- und
Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller zu
bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig. Die
Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Kettenschloß
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B25 Durch Verlegen des Handbremsseiles bzw. deren Halterungen ist eine ausreichende
Freigängigkeit von mindestens 6 mm zur Rad- / Reifenkombination herzustellen.
B31 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 305 mm an Achse1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48085 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55051010 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ DO 706
Hersteller Rial Leichtmetallfelgen GmbH

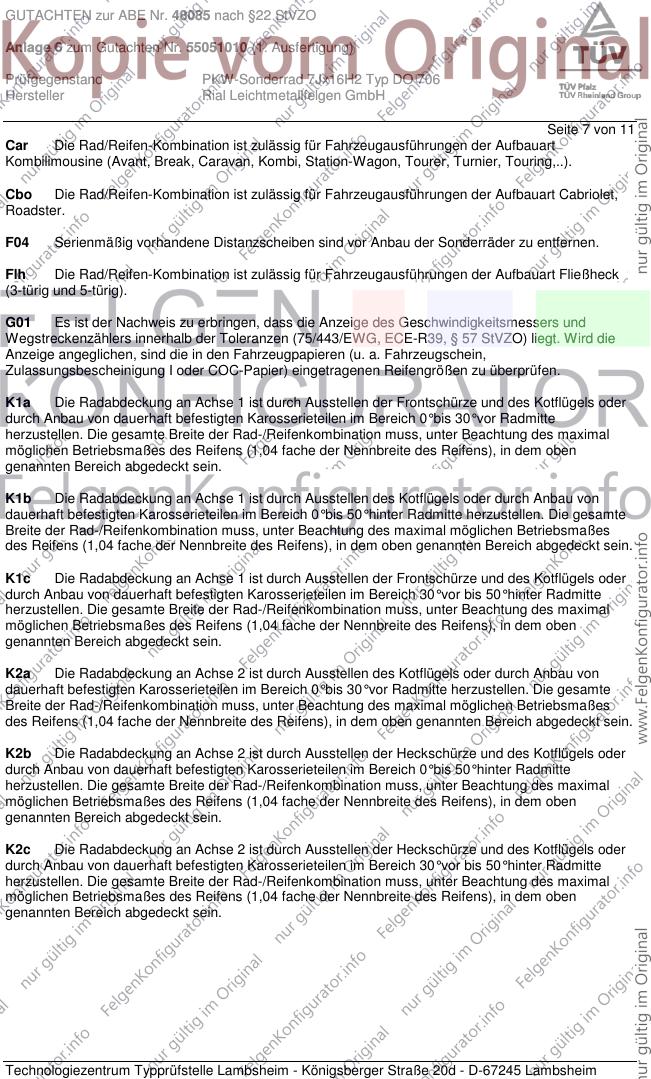

Seite 7 von 11
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
F04 Serienmäßig vorhandene Distanzscheiben sind vor Anbau der Sonderräder zu entfernen.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48085 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55051010 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ DO 706
Hersteller Rial Leichtmetallfelgen GmbH

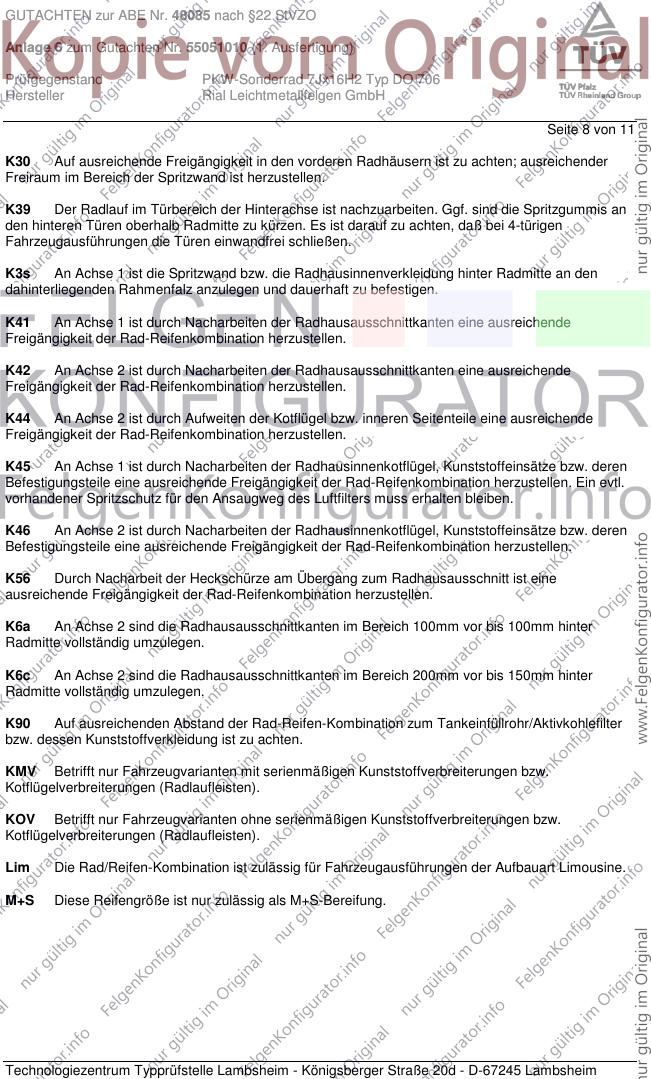

Seite 8 von 11
K30 Auf ausreichende Freigängigkeit in den vorderen Radhäusern ist zu achten; ausreichender
Freiraum im Bereich der Spritzwand ist herzustellen.
K39 Der Radlauf im Türbereich der Hinterachse ist nachzuarbeiten. Ggf. sind die Spritzgummis an
den hinteren Türen oberhalb Radmitte zu kürzen. Es ist darauf zu achten, daß bei 4-türigen
Fahrzeugausführungen die Türen einwandfrei schließen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100mm vor bis 100mm hinter
Radmitte vollständig umzulegen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 150mm hinter
Radmitte vollständig umzulegen.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48085 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55051010 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ DO 706
Hersteller Rial Leichtmetallfelgen GmbH
Seite 9 von 11
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R52 Diese Rad-Reifen-Kombination ist nur zulässig für Fahrzeuge mit elektrischer Servolenkung.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T76 Reifen (LI 76) nur zulässig für Fahrzeuge mit zul. Achslast bis 800 kg (Fzg.-Schein, Ziff.16
bzw. Zulassungsbescheinigung Feld 8).
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48085 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55051010 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ DO 706
Hersteller Rial Leichtmetallfelgen GmbH

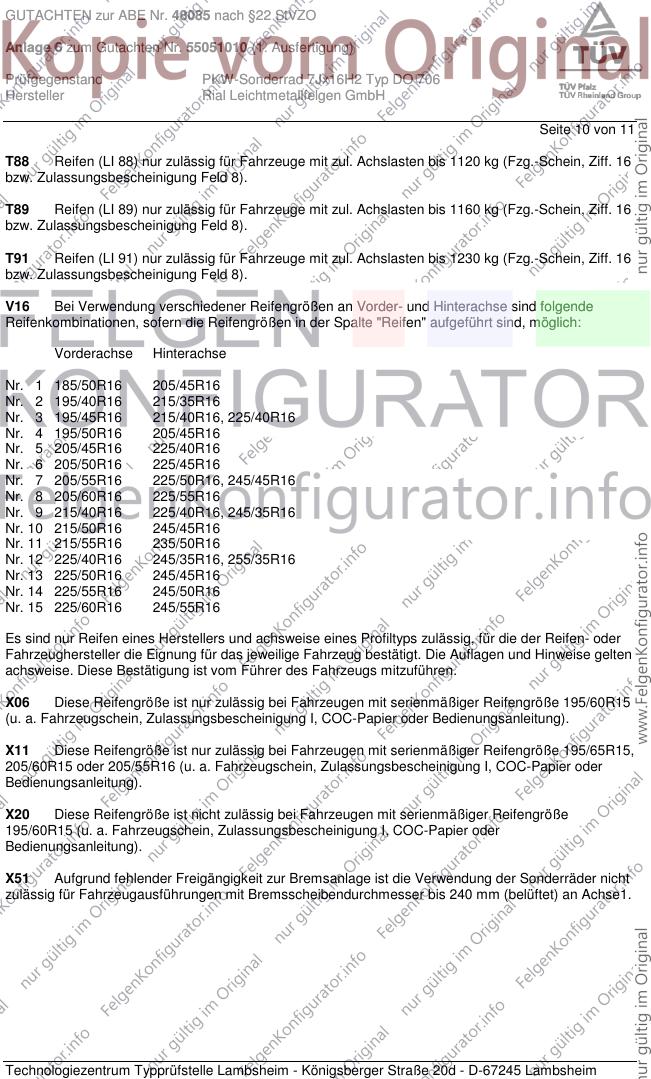

Seite 10 von 11
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 205/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/50R16 245/45R16
Nr. 11 215/55R16 235/50R16
Nr. 12 225/40R16 245/35R16, 255/35R16
Nr. 13 225/50R16 245/45R16
Nr. 14 225/55R16 245/50R16
Nr. 15 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X06 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 195/60R15
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X11 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 195/65R15,
205/60R15 oder 205/55R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X20 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
195/60R15 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X51 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser bis 240 mm (belüftet) an Achse1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48085 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55051010 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ DO 706
Hersteller Rial Leichtmetallfelgen GmbH

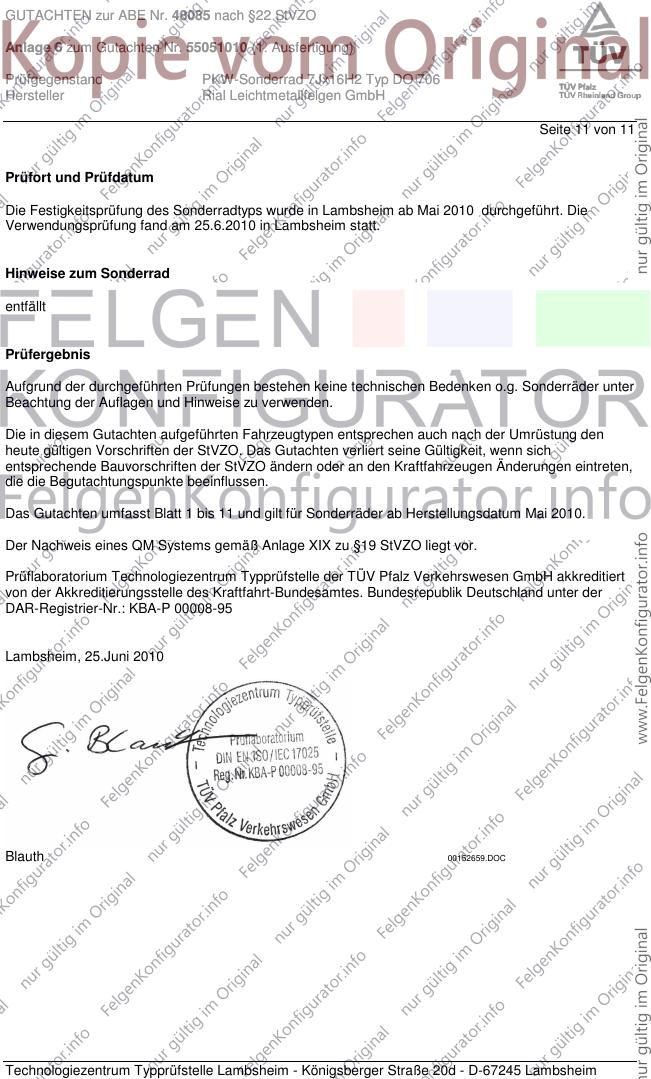

Seite 11 von 11
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim ab Mai 2010 durchgeführt. Die
Verwendungsprüfung fand am 25.6.2010 in Lambsheim statt.
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Mai 2010.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 25.Juni 2010
Blauth 00152659.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
