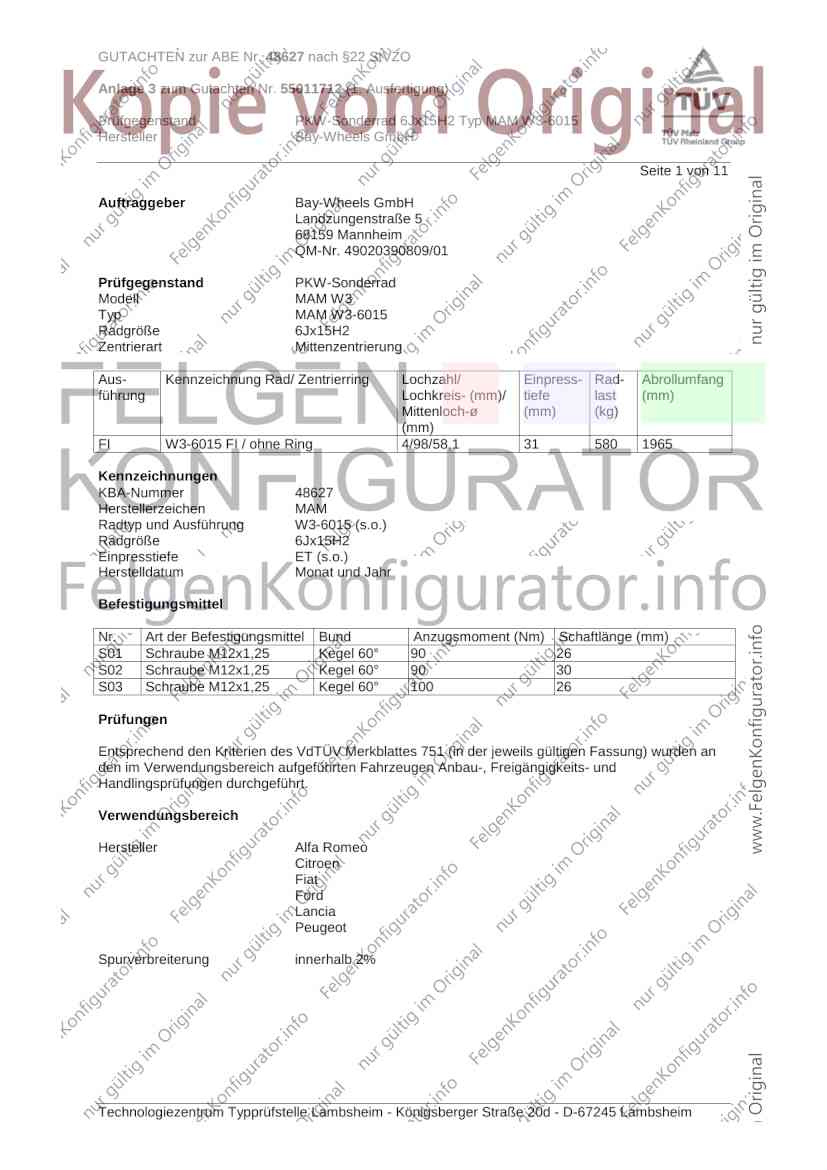

GUTACHTEN zur ABE Nr. 48627 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55011712 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ MAM W3-6015
Hersteller Bay-Wheels GmbH
Seite 1 von 11
Auftraggeber Bay-Wheels GmbH
Landzungenstraße 5
68159 Mannheim
QM-Nr. 49020390809/01
Prüfgegenstand PKW-Sonderrad
Modell MAM W3
Typ MAM W3-6015
Radgröße 6Jx15H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
FI W3-6015 FI / ohne Ring 4/98/58,1 31 580 1965
Kennzeichnungen
KBA-Nummer 48627
Herstellerzeichen MAM
Radtyp und Ausführung W3-6015 (s.o.)
Radgröße 6Jx15H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,25 Kegel 60° 90 26
S02 Schraube M12x1,25 Kegel 60° 90 30
S03 Schraube M12x1,25 Kegel 60° 100 26
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Alfa Romeo
Citroen
Fiat
Ford
Lancia
Peugeot
Spurverbreiterung innerhalb 2%

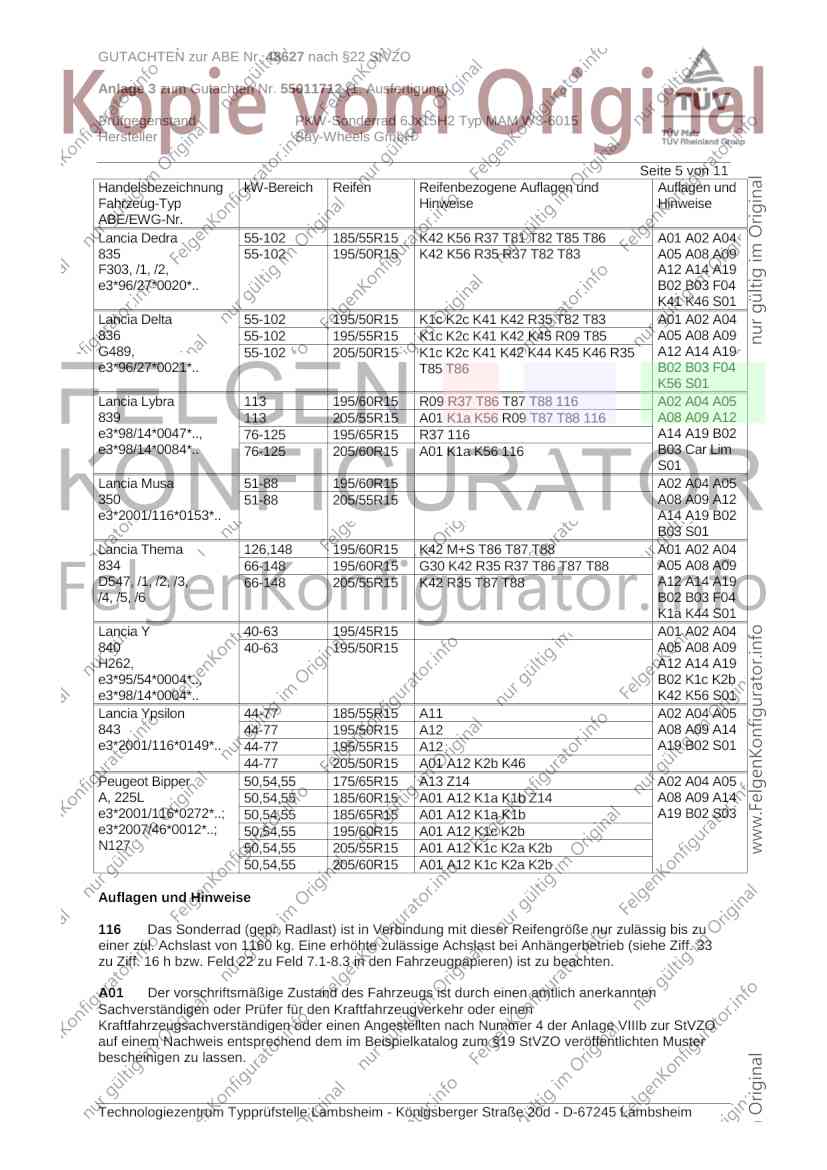

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

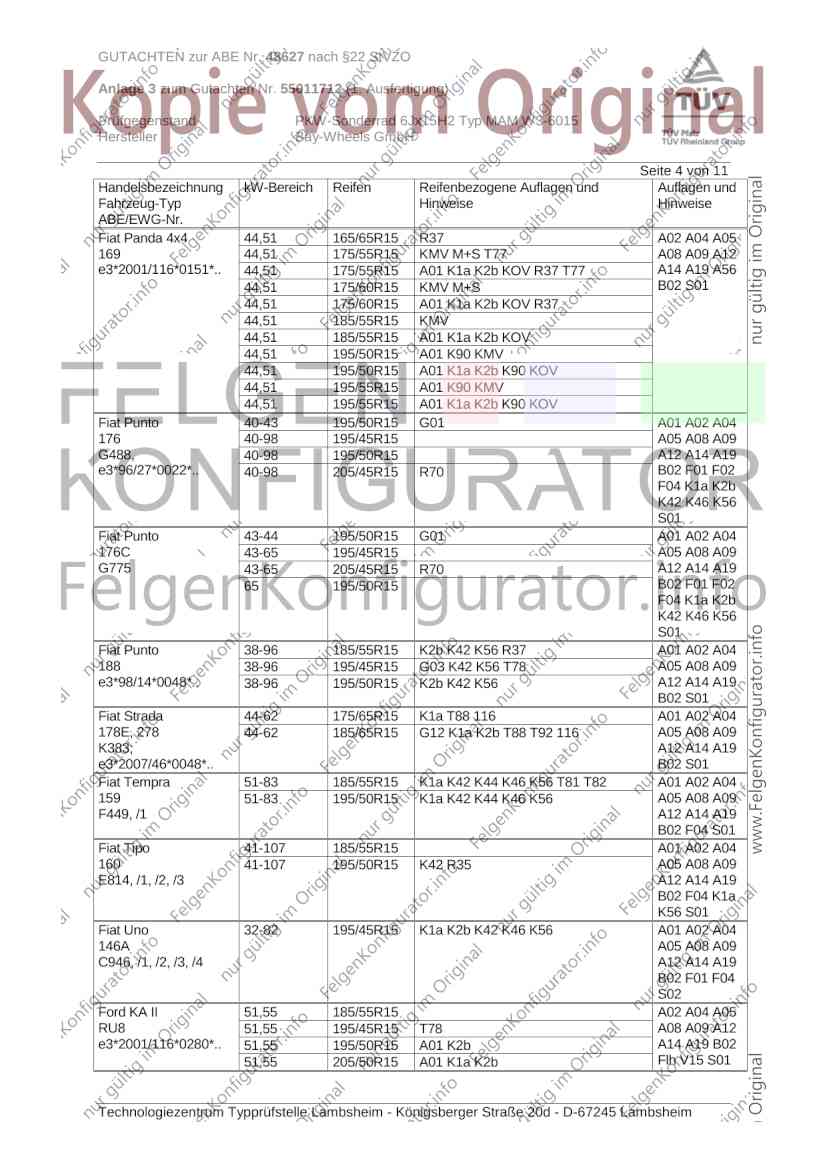

GUTACHTEN zur ABE Nr. 48627 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55011712 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ MAM W3-6015
Hersteller Bay-Wheels GmbH
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Alfa 145/146 103-114 195/55R15 K1a K2c K41 K42 A01 A02 A04
930 66-114 205/50R15 K1a K2c K41 K42 A05 A08 A09
G731, 66-95 195/50R15 K1a K2c K42 A12 A14 A19
e3*96/27*0029*.. 66-95 195/55R15 G03 K1a K2c K41 K42 B02 S01
Alfa 164 105-109 185/65R15 R37 116 A02 A04 A05
164 105-109 195/60R15 R35 R37 116 A08 A09 A12
E897, /1, /2 105-109 195/65R15 R09 R35 116 A14 A19 B02
105-109 205/55R15 R35 116 B03 S01
Alfa Mito 51-99 185/65R15 A90 A02 A04 A05
955 51-99 195/60R15 A12 A08 A09 A14
e3*2001/116*0278*.. 51-99 205/55R15 A12 A19 B02 B03
Flh S01
Citroen Nemo 50,54,55 175/65R15 A13 Z14 A02 A04 A05
A, 225L 50,54,55 185/60R15 A01 A12 K1a K1b Z14 A08 A09 A14
e3*2001/116*0273*..; 50,54,55 185/65R15 A01 A12 K1a K1b A19 B02 S03
e3*2007/46*0013*..; 50,54,55 195/60R15 A01 A12 K1c K2b
N130 50,54,55 205/55R15 A01 A12 K1c K2a K2b
50,54,55 205/60R15 A01 A12 K1c K2a K2b
Fiat 500 /-C 51-74 185/55R15 A02 A04 A05
312 51-74 195/50R15 A01 K1a K2b A08 A09 A12
e3*2001/116*0261*..; 51-74 205/50R15 A01 K1c K2b A14 A19 B02
e3*2007/46*0064*..; Cbo Flh R52
e3*2007/46*0071*.. S01
Fiat Bravo 66-121 195/65R15 A90 A02 A04 A05
198 66-121 205/60R15 A12 A08 A09 A14
e3*2001/116*0248*.., 66-121 215/60R15 A12 A19 B02 Flh
e3*2001/116*0288*.., S01
e3*2007/46*0022*..
Fiat Bravo/Brava 100-113 195/55R15 K2b K42 K46 R37 A01 A02 A04
182 113 195/60R15 K2b K41 K42 K45 K46 R09 A05 A08 A09
G983, 55-113 205/50R15 K1a K2c K42 K46 A12 A14 A19
e3*96/27*0019*.. 55-83 185/55R15 K46 T81 T82 T85 B02 B03 S01
55-83 195/50R15 K2b K42 K46 T82
55-83 195/55R15 G03 K2b K42 K46
Fiat Croma 110-117 195/60R15 K1a K41 K42 K46 M+S T86 T87 A01 A02 A04
154 55-101 195/60R15 K1a K41 K42 K46 T86 T87 A05 A08 A09
D972, /1, /2, /3 55-117 205/55R15 K1a K41 K42 K46 R35 T87 A12 A14 A19
B02 F04 S01
Fiat Doblo 46-77 185/55R15 K1c T85 T86 116 A01 A02 A04
223, 223L A05 A08 A09
e3*98/14*0071* A12 A14 A19
00-05, B02 E37 S01
K750 bis NT 10
Fiat Doblo 46-77 185/55R15 T85 T86 X04 116 A02 A04 A05
223, 223L 55-88 185/65R15 R09 T87 T88 T92 116 A08 A09 A12
e3*98/14*0071*06-.., A14 A19 B02
K750 ab NT 11 E32 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

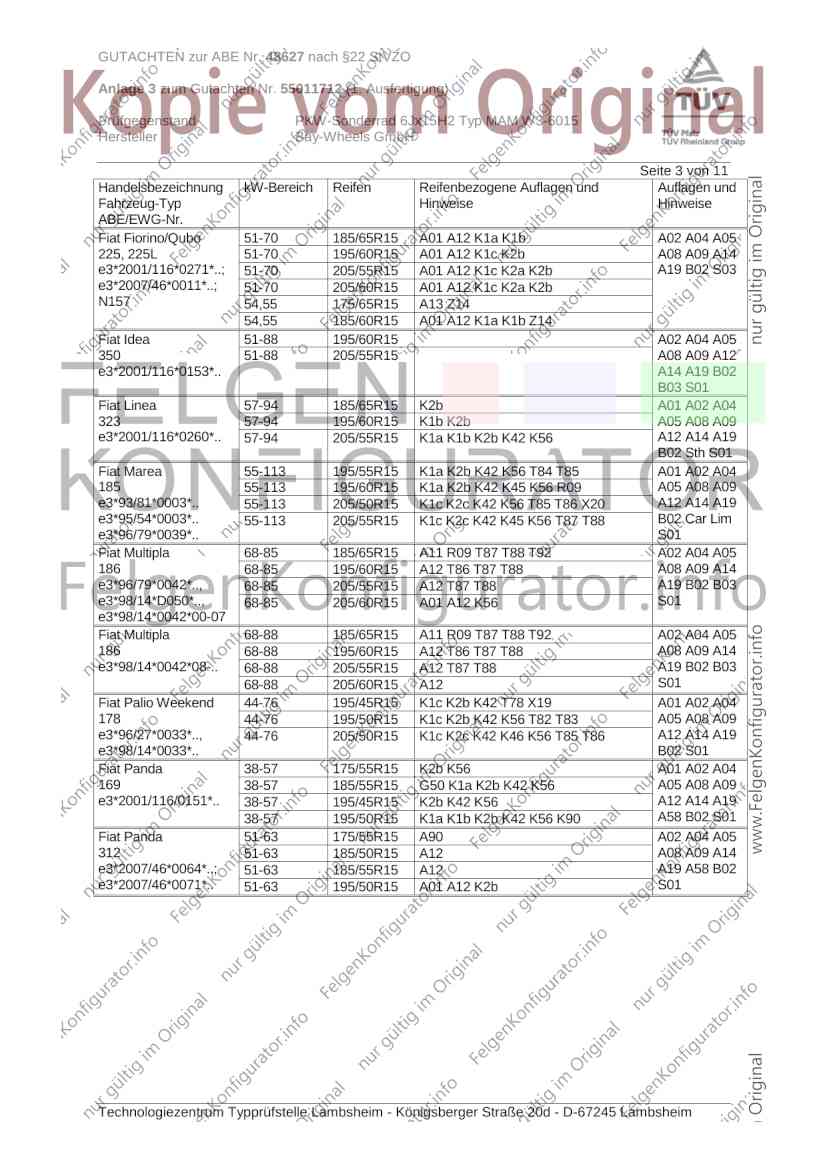

GUTACHTEN zur ABE Nr. 48627 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55011712 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ MAM W3-6015
Hersteller Bay-Wheels GmbH
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Fiat Fiorino/Qubo 51-70 185/65R15 A01 A12 K1a K1b A02 A04 A05
225, 225L 51-70 195/60R15 A01 A12 K1c K2b A08 A09 A14
e3*2001/116*0271*..; 51-70 205/55R15 A01 A12 K1c K2a K2b A19 B02 S03
e3*2007/46*0011*..; 51-70 205/60R15 A01 A12 K1c K2a K2b
N157 54,55 175/65R15 A13 Z14
54,55 185/60R15 A01 A12 K1a K1b Z14
Fiat Idea 51-88 195/60R15 A02 A04 A05
350 51-88 205/55R15 A08 A09 A12
e3*2001/116*0153*.. A14 A19 B02
B03 S01
Fiat Linea 57-94 185/65R15 K2b A01 A02 A04
323 57-94 195/60R15 K1b K2b A05 A08 A09
e3*2001/116*0260*.. 57-94 205/55R15 K1a K1b K2b K42 K56 A12 A14 A19
B02 Sth S01
Fiat Marea 55-113 195/55R15 K1a K2b K42 K56 T84 T85 A01 A02 A04
185 55-113 195/60R15 K1a K2b K42 K45 K56 R09 A05 A08 A09
e3*93/81*0003*.. 55-113 205/50R15 K1c K2c K42 K56 T85 T86 X20 A12 A14 A19
e3*95/54*0003*.. 55-113 205/55R15 K1c K2c K42 K45 K56 T87 T88 B02 Car Lim
e3*96/79*0039*.. S01
Fiat Multipla 68-85 185/65R15 A11 R09 T87 T88 T92 A02 A04 A05
186 68-85 195/60R15 A12 T86 T87 T88 A08 A09 A14
e3*96/79*0042*.., 68-85 205/55R15 A12 T87 T88 A19 B02 B03
e3*98/14*D050*.., 68-85 205/60R15 A01 A12 K56 S01
e3*98/14*0042*00-07
Fiat Multipla 68-88 185/65R15 A11 R09 T87 T88 T92 A02 A04 A05
186 68-88 195/60R15 A12 T86 T87 T88 A08 A09 A14
e3*98/14*0042*08-.. 68-88 205/55R15 A12 T87 T88 A19 B02 B03
68-88 205/60R15 A12 S01
Fiat Palio Weekend 44-76 195/45R15 K1c K2b K42 T78 X19 A01 A02 A04
178 44-76 195/50R15 K1c K2b K42 K56 T82 T83 A05 A08 A09
e3*96/27*0033*.., 44-76 205/50R15 K1c K2c K42 K46 K56 T85 T86 A12 A14 A19
e3*98/14*0033*.. B02 S01
Fiat Panda 38-57 175/55R15 K2b K56 A01 A02 A04
169 38-57 185/55R15 G50 K1a K2b K42 K56 A05 A08 A09
e3*2001/116/0151*.. 38-57 195/45R15 K2b K42 K56 A12 A14 A19
38-57 195/50R15 K1a K1b K2b K42 K56 K90 A58 B02 S01
Fiat Panda 51-63 175/55R15 A90 A02 A04 A05
312 51-63 185/50R15 A12 A08 A09 A14
e3*2007/46*0064*..; 51-63 185/55R15 A12 A19 A58 B02
e3*2007/46*0071*.. 51-63 195/50R15 A01 A12 K2b S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48627 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55011712 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ MAM W3-6015
Hersteller Bay-Wheels GmbH
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Fiat Panda 4x4 44,51 165/65R15 R37 A02 A04 A05
169 44,51 175/55R15 KMV M+S T77 A08 A09 A12
e3*2001/116*0151*.. 44,51 175/55R15 A01 K1a K2b KOV R37 T77 A14 A19 A56
44,51 175/60R15 KMV M+S B02 S01
44,51 175/60R15 A01 K1a K2b KOV R37
44,51 185/55R15 KMV
44,51 185/55R15 A01 K1a K2b KOV
44,51 195/50R15 A01 K90 KMV
44,51 195/50R15 A01 K1a K2b K90 KOV
44,51 195/55R15 A01 K90 KMV
44,51 195/55R15 A01 K1a K2b K90 KOV
Fiat Punto 40-43 195/50R15 G01 A01 A02 A04
176 40-98 195/45R15 A05 A08 A09
G488, 40-98 195/50R15 A12 A14 A19
e3*96/27*0022*.. 40-98 205/45R15 R70 B02 F01 F02
F04 K1a K2b
K42 K46 K56
S01
Fiat Punto 43-44 195/50R15 G01 A01 A02 A04
176C 43-65 195/45R15 A05 A08 A09
G775 43-65 205/45R15 R70 A12 A14 A19
65 195/50R15 B02 F01 F02
F04 K1a K2b
K42 K46 K56
S01
Fiat Punto 38-96 185/55R15 K2b K42 K56 R37 A01 A02 A04
188 38-96 195/45R15 G03 K42 K56 T78 A05 A08 A09
e3*98/14*0048*.. 38-96 195/50R15 K2b K42 K56 A12 A14 A19
B02 S01
Fiat Strada 44-62 175/65R15 K1a T88 116 A01 A02 A04
178E, 278 44-62 185/65R15 G12 K1a K2b T88 T92 116 A05 A08 A09
K383; A12 A14 A19
e3*2007/46*0048*.. B02 S01
Fiat Tempra 51-83 185/55R15 K1a K42 K44 K46 K56 T81 T82 A01 A02 A04
159 51-83 195/50R15 K1a K42 K44 K46 K56 A05 A08 A09
F449, /1 A12 A14 A19
B02 F04 S01
Fiat Tipo 41-107 185/55R15 A01 A02 A04
160 41-107 195/50R15 K42 R35 A05 A08 A09
E814, /1, /2, /3 A12 A14 A19
B02 F04 K1a
K56 S01
Fiat Uno 32-82 195/45R15 K1a K2b K42 K46 K56 A01 A02 A04
146A A05 A08 A09
C946, /1, /2, /3, /4 A12 A14 A19
B02 F01 F04
S02
Ford KA II 51,55 185/55R15 A02 A04 A05
RU8 51,55 195/45R15 T78 A08 A09 A12
e3*2001/116*0280*.. 51,55 195/50R15 A01 K2b A14 A19 B02
51,55 205/50R15 A01 K1a K2b Flh V15 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48627 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55011712 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ MAM W3-6015
Hersteller Bay-Wheels GmbH
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Lancia Dedra 55-102 185/55R15 K42 K56 R37 T81 T82 T85 T86 A01 A02 A04
835 55-102 195/50R15 K42 K56 R35 R37 T82 T83 A05 A08 A09
F303, /1, /2, A12 A14 A19
e3*96/27*0020*.. B02 B03 F04
K41 K46 S01
Lancia Delta 55-102 195/50R15 K1c K2c K41 K42 R35 T82 T83 A01 A02 A04
836 55-102 195/55R15 K1c K2c K41 K42 K45 R09 T85 A05 A08 A09
G489, 55-102 205/50R15 K1c K2c K41 K42 K44 K45 K46 R35 A12 A14 A19
e3*96/27*0021*.. T85 T86 B02 B03 F04
K56 S01
Lancia Lybra 113 195/60R15 R09 R37 T86 T87 T88 116 A02 A04 A05
839 113 205/55R15 A01 K1a K56 R09 T87 T88 116 A08 A09 A12
e3*98/14*0047*.., 76-125 195/65R15 R37 116 A14 A19 B02
e3*98/14*0084*.. 76-125 205/60R15 A01 K1a K56 116 B03 Car Lim
S01
Lancia Musa 51-88 195/60R15 A02 A04 A05
350 51-88 205/55R15 A08 A09 A12
e3*2001/116*0153*.. A14 A19 B02
B03 S01
Lancia Thema 126,148 195/60R15 K42 M+S T86 T87 T88 A01 A02 A04
834 66-148 195/60R15 G30 K42 R35 R37 T86 T87 T88 A05 A08 A09
D547, /1, /2, /3, 66-148 205/55R15 K42 R35 T87 T88 A12 A14 A19
/4, /5, /6 B02 B03 F04
K1a K44 S01
Lancia Y 40-63 195/45R15 A01 A02 A04
840 40-63 195/50R15 A05 A08 A09
H262, A12 A14 A19
e3*95/54*0004*.., B02 K1c K2b
e3*98/14*0004*.. K42 K56 S01
Lancia Ypsilon 44-77 185/55R15 A11 A02 A04 A05
843 44-77 195/50R15 A12 A08 A09 A14
e3*2001/116*0149*.. 44-77 195/55R15 A12 A19 B02 S01
44-77 205/50R15 A01 A12 K2b K46
Peugeot Bipper 50,54,55 175/65R15 A13 Z14 A02 A04 A05
A, 225L 50,54,55 185/60R15 A01 A12 K1a K1b Z14 A08 A09 A14
e3*2001/116*0272*..; 50,54,55 185/65R15 A01 A12 K1a K1b A19 B02 S03
e3*2007/46*0012*..; 50,54,55 195/60R15 A01 A12 K1c K2b
N127 50,54,55 205/55R15 A01 A12 K1c K2a K2b
50,54,55 205/60R15 A01 A12 K1c K2a K2b
Auflagen und Hinweise
116 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1160 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48627 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55011712 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ MAM W3-6015
Hersteller Bay-Wheels GmbH
Seite 6 von 11
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige Schneeketten an den laut Betriebsanleitung dafür vorgesehenen
Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand
hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48627 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55011712 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ MAM W3-6015
Hersteller Bay-Wheels GmbH
Seite 7 von 11
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
E32 Diese Rad- / Reifenkombination ist nur zulässig für Fahrzeugausführungen mit Serienrad-
Einpresstiefe (ET) von 32 mm (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
E37 Diese Rad- / Reifenkombination ist nur zulässig für Fahrzeugausführungen mit Serienrad-
Einpresstiefe (ET) von 37 mm (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
F01 Die Sonderräder sind nur zulässig an Fahrzeugen mit Stabilisator an Achse 1.
F02 Die Sonderräder sind nur zulässig an Fahrzeugen mit Stabilisator an Achse 2.
F04 Serienmäßig vorhandene Distanzscheiben sind vor Anbau der Sonderräder zu entfernen.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G12 Ist die Reifengröße 175/80R14 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G30 Ist die Reifengröße 195/60R15 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48627 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55011712 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ MAM W3-6015
Hersteller Bay-Wheels GmbH
Seite 8 von 11
G50 Ist die Reifengröße 165/70R14 oder 175/65R14 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48627 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55011712 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ MAM W3-6015
Hersteller Bay-Wheels GmbH
Seite 9 von 11

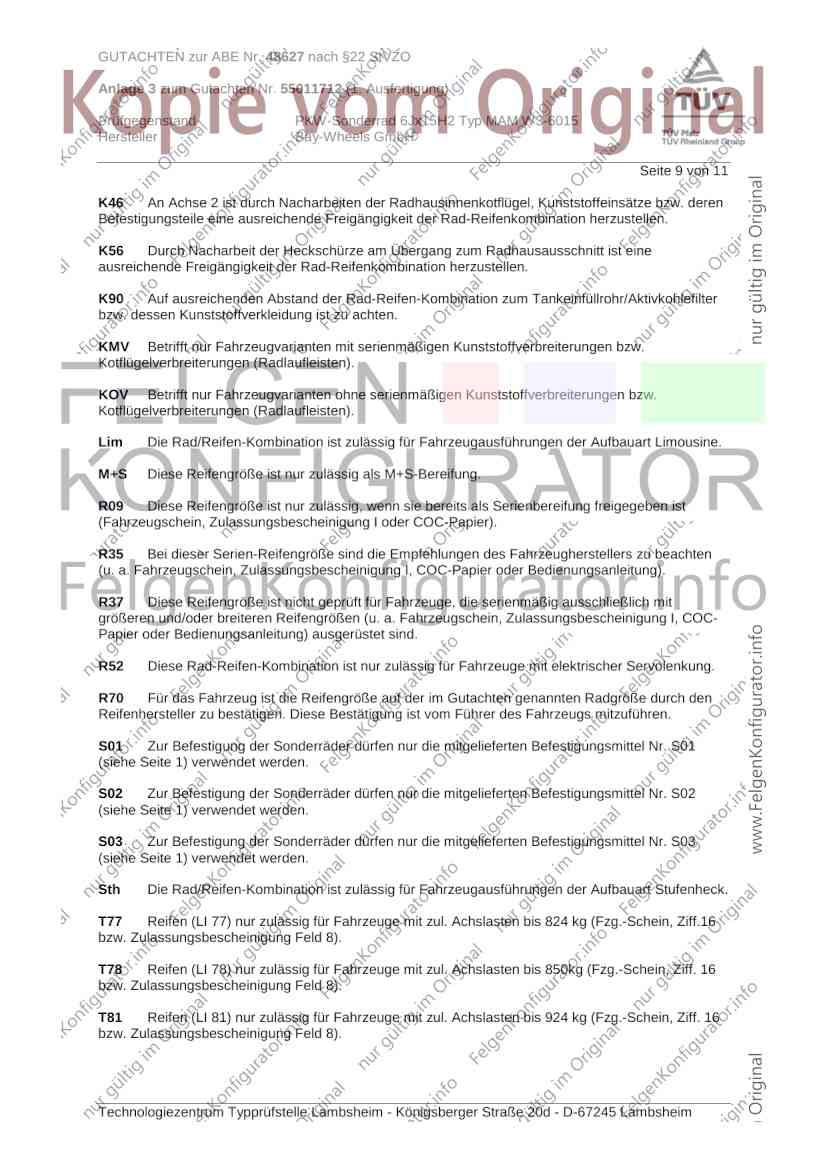

K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R52 Diese Rad-Reifen-Kombination ist nur zulässig für Fahrzeuge mit elektrischer Servolenkung.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T77 Reifen (LI 77) nur zulässig für Fahrzeuge mit zul. Achslasten bis 824 kg (Fzg.-Schein, Ziff.16
bzw. Zulassungsbescheinigung Feld 8).
T78 Reifen (LI 78) nur zulässig für Fahrzeuge mit zul. Achslasten bis 850kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48627 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55011712 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ MAM W3-6015
Hersteller Bay-Wheels GmbH
Seite 10 von 11

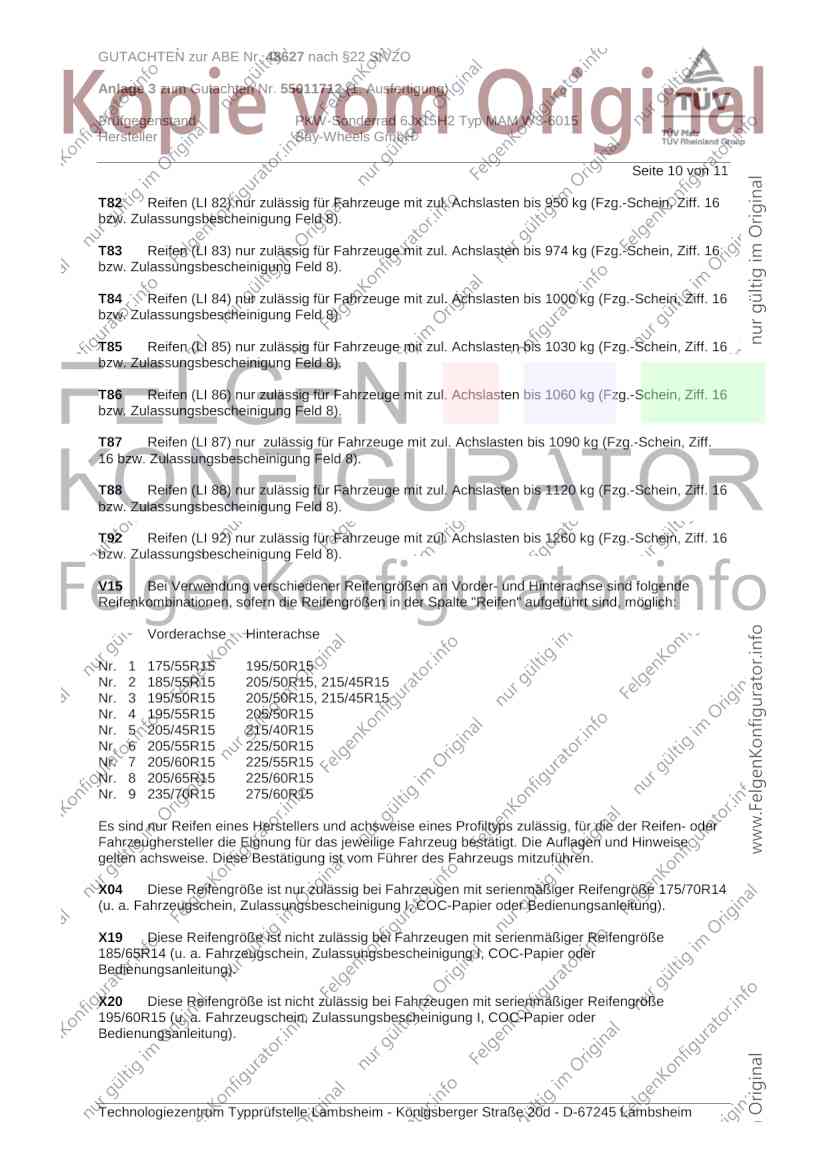

T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V15 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 175/55R15 195/50R15
Nr. 2 185/55R15 205/50R15, 215/45R15
Nr. 3 195/50R15 205/50R15, 215/45R15
Nr. 4 195/55R15 205/50R15
Nr. 5 205/45R15 215/40R15
Nr. 6 205/55R15 225/50R15
Nr. 7 205/60R15 225/55R15
Nr. 8 205/65R15 225/60R15
Nr. 9 235/70R15 275/60R15
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X04 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 175/70R14
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X19 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
185/65R14 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X20 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
195/60R15 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48627 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55011712 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ MAM W3-6015
Hersteller Bay-Wheels GmbH
Seite 11 von 11

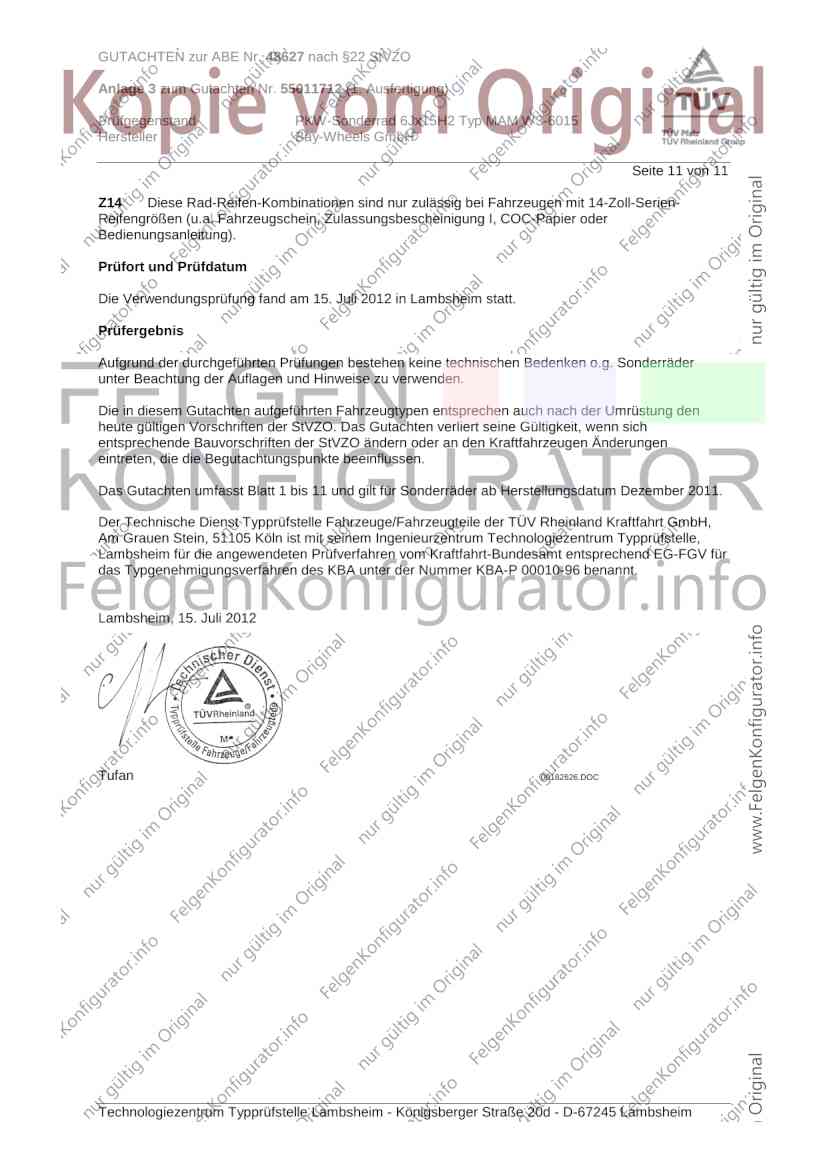

Z14 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 14-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 15. Juli 2012 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Dezember 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 15. Juli 2012
Tufan 00182626.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
