GUTACHTEN zur ABE Nr. 47348 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55083712 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ C9 554
Hersteller CMS Automotive Trading GmbH
Seite 1 von 8
Auftraggeber CMS Automotive Trading GmbH
Lanzstraße 20 / Gewerbepark
68789 St.Leon-Rot
49 02 0341305
Prüfgegenstand PKW-Sonderrad
Modell C9
Typ C9 554
Radgröße 5,5Jx14H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrier- Lochzahl/ Loch- Einpress- Rad- Abrollumfang
ring kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
C9 554 35 23 485/01 JF / ohne Ring 4/98/58,1 35 550 1950
485/01 CMS / ohne Ring
Kennzeichnungen
KBA-Nummer 47348
Herstellerzeichen CMS
Radtyp und Ausführung C9 554 (s.o.)
Radgröße 5,5Jx14H2
Einpresstiefe ET .. (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M12x1,25 Kegel 60° 90 28
S03 Schraube M12x1,25 Kegel 60° 100 28
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Alfa Romeo
Citroen
Fiat
Ford
Lancia
Peugeot
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47348 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55083712 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ C9 554
Hersteller CMS Automotive Trading GmbH
Seite 2 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Alfa 145/146 66-95 175/65R14 0A1 A02 A04
930 66-95 185/60R14 A05 A08 A09
G731, A16 A21 A30
e3*96/27*0029*.. B02 B03 S02
Citroen Nemo 50,54,55 175/70R14 A13 0A1 A02 A04
A, 225L 50,54,55 185/65R14 A13 A05 A08 A09
e3*2001/116*0273*..; 50,54,55 185/70R14 A13 A16 A21 B02
e3*2007/46*0013*..; 50,54,55 195/65R14 A12 B03 S03
N130
Fiat 500 /-C 51 165/65R14 A90 R09 0A1 A02 A04
312 51-74 175/65R14 A90 A05 A08 A09
e3*2001/116*0261*..; 51-74 185/60R14 A12 A16 A21 B02
e3*2007/46*0064*..; 51-74 195/60R14 A12 Cbo Flh S02
e3*2007/46*0071*..
Fiat Bravo/Brava 55-76 165/65R14 R09 T78 T79 T83 0A1 A02 A04
182 55-83 175/65R14 T82 T86 A05 A08 A09
G983, 55-83 185/60R14 T82 T86 A11 A16 A21
e3*96/27*0019*.. B02 B03 S02
Fiat Doblo 46-77 175/70R14 T88 110 0A1 A02 A04
223, 223L 46-77 175/70R14C R09 110 A05 A08 A09
e3*98/14*0071* 46-77 175/75R14C R09 110 A13 A16 A21
00-05, B02 E37 S02
K750 bis NT 10
Fiat Doblo 46-77 175/70R14 T88 110 0A1 A02 A04
223, 223L 46-77 175/70R14C R09 110 A05 A08 A09
e3*98/14*0071*06-.., 46-77 175/75R14C R09 110 A11 A16 A21
K750 ab NT 11 B02 B03 E32
S02
Fiat Fiorino/Qubo 54,55 175/70R14 A13 0A1 A02 A04
225, 225L 54,55 185/65R14 A13 A05 A08 A09
e3*2001/116*0271*..; 54,55 185/70R14 A13 A16 A21 B02
e3*2007/46*0011*..; 54,55 195/65R14 A12 B03 S03
N157
Fiat Marea 55-77 175/70R14 A11 R37 T84 T88 110 0A1 A02 A04
185 55-83 185/65R14 A12 T86 T90 110 A05 A08 A09
e3*93/81*0003*.. A16 A21 B02
e3*95/54*0003*.. B03 Car Lim
e3*96/79*0039*.. S02
Fiat Palio Weekend 44-76 175/65R14 R37 T82 T86 0A1 A02 A04
178 44-76 175/70R14 R09 T84 T88 A05 A08 A09
e3*96/27*0033*.., 44-76 185/60R14 T82 T86 A12 A16 A21
e3*98/14*0033*.. B02 S02
Fiat Panda 38-57 165/65R14 R37 0A1 A02 A04
169 38-57 165/70R14 R09 A05 A08 A09
e3*2001/116/0151*.. 38-57 165/70R14 A01 G03 A12 A16 A21
38-57 175/60R14 A58 B02 S02
38-57 175/65R14
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

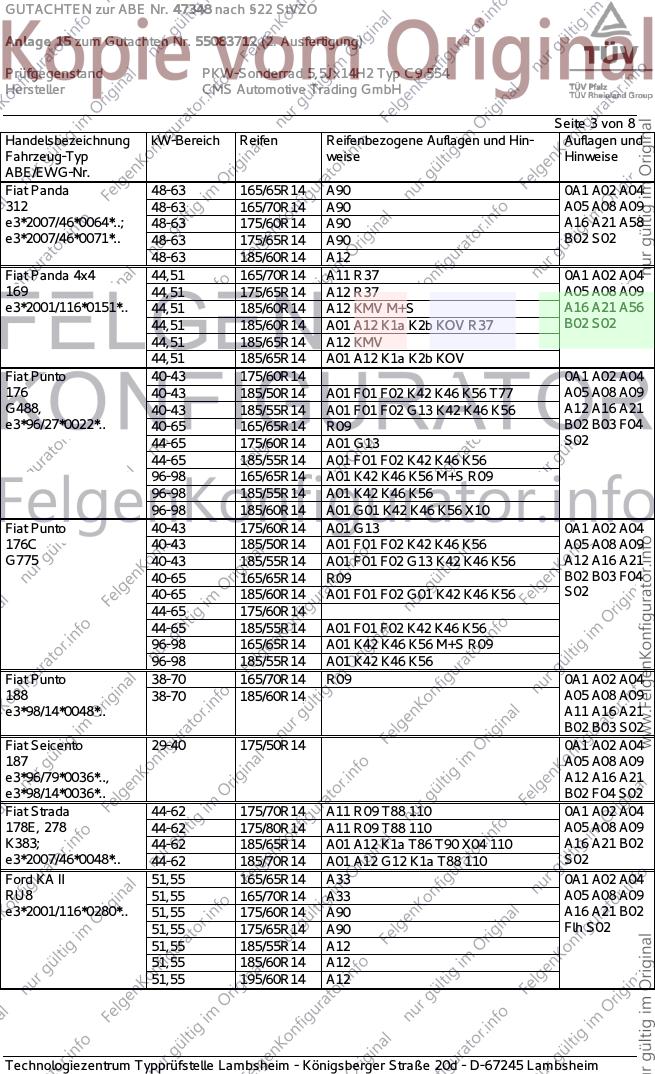

GUTACHTEN zur ABE Nr. 47348 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55083712 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ C9 554
Hersteller CMS Automotive Trading GmbH
Seite 3 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Fiat Panda 48-63 165/65R14 A90 0A1 A02 A04
312 48-63 165/70R14 A90 A05 A08 A09
e3*2007/46*0064*..; 48-63 175/60R14 A90 A16 A21 A58
e3*2007/46*0071*.. 48-63 175/65R14 A90 B02 S02
48-63 185/60R14 A12
Fiat Panda 4x4 44,51 165/70R14 A11 R37 0A1 A02 A04
169 44,51 175/65R14 A12 R37 A05 A08 A09
e3*2001/116*0151*.. 44,51 185/60R14 A12 KMV M+S A16 A21 A56
44,51 185/60R14 A01 A12 K1a K2b KOV R37 B02 S02
44,51 185/65R14 A12 KMV
44,51 185/65R14 A01 A12 K1a K2b KOV
Fiat Punto 40-43 175/60R14 0A1 A02 A04
176 40-43 185/50R14 A01 F01 F02 K42 K46 K56 T77 A05 A08 A09
G488, 40-43 185/55R14 A01 F01 F02 G13 K42 K46 K56 A12 A16 A21
e3*96/27*0022*.. 40-65 165/65R14 R09 B02 B03 F04
44-65 175/60R14 A01 G13 S02
44-65 185/55R14 A01 F01 F02 K42 K46 K56
96-98 165/65R14 A01 K42 K46 K56 M+S R09
96-98 185/55R14 A01 K42 K46 K56
96-98 185/60R14 A01 G01 K42 K46 K56 X10
Fiat Punto 40-43 175/60R14 A01 G13 0A1 A02 A04
176C 40-43 185/50R14 A01 F01 F02 K42 K46 K56 A05 A08 A09
G775 40-43 185/55R14 A01 F01 F02 G13 K42 K46 K56 A12 A16 A21
40-65 165/65R14 R09 B02 B03 F04
40-65 185/60R14 A01 F01 F02 G01 K42 K46 K56 S02
44-65 175/60R14
44-65 185/55R14 A01 F01 F02 K42 K46 K56
96-98 165/65R14 A01 K42 K46 K56 M+S R09
96-98 185/55R14 A01 K42 K46 K56
Fiat Punto 38-70 165/70R14 R09 0A1 A02 A04
188 38-70 185/60R14 A05 A08 A09
e3*98/14*0048*.. A11 A16 A21
B02 B03 S02
Fiat Seicento 29-40 175/50R14 0A1 A02 A04
187 A05 A08 A09
e3*96/79*0036*.., A12 A16 A21
e3*98/14*0036*.. B02 F04 S02
Fiat Strada 44-62 175/70R14 A11 R09 T88 110 0A1 A02 A04
178E, 278 44-62 175/80R14 A11 R09 T88 110 A05 A08 A09
K383; 44-62 185/65R14 A01 A12 K1a T86 T90 X04 110 A16 A21 B02
e3*2007/46*0048*.. 44-62 185/70R14 A01 A12 G12 K1a T88 110 S02
Ford KA II 51,55 165/65R14 A33 0A1 A02 A04
RU8 51,55 165/70R14 A33 A05 A08 A09
e3*2001/116*0280*.. 51,55 175/60R14 A90 A16 A21 B02
51,55 175/65R14 A90 Flh S02
51,55 185/55R14 A12
51,55 185/60R14 A12
51,55 195/60R14 A12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

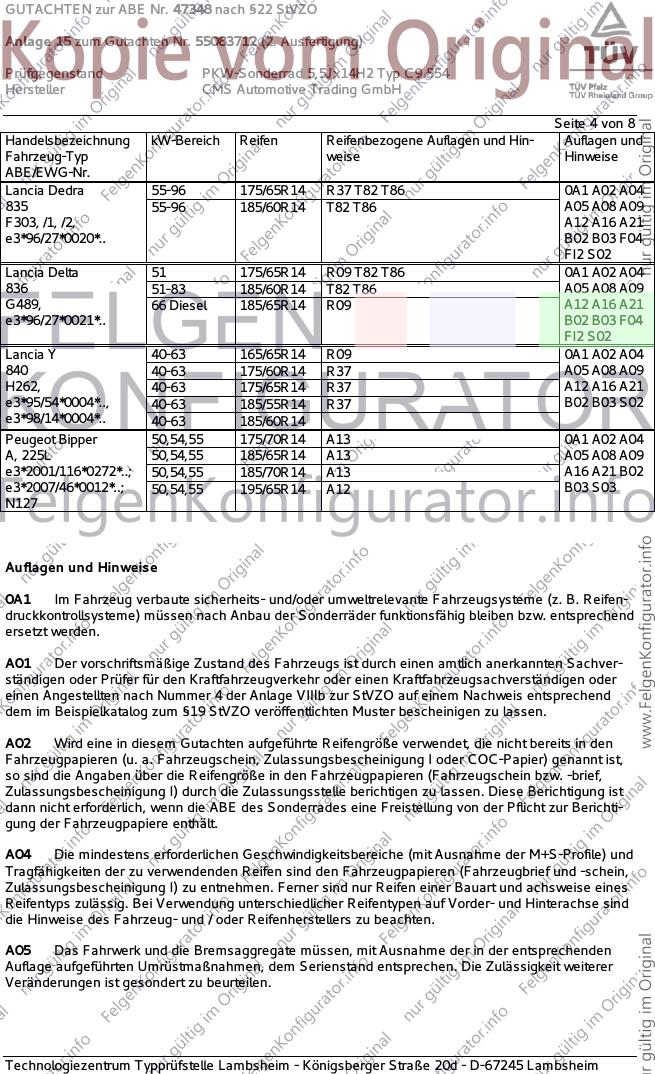

GUTACHTEN zur ABE Nr. 47348 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55083712 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ C9 554
Hersteller CMS Automotive Trading GmbH
Seite 4 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Lancia Dedra 55-96 175/65R14 R37 T82 T86 0A1 A02 A04
835 55-96 185/60R14 T82 T86 A05 A08 A09
F303, /1, /2, A12 A16 A21
e3*96/27*0020*.. B02 B03 F04
FI2 S02
Lancia Delta 51 175/65R14 R09 T82 T86 0A1 A02 A04
836 51-83 185/60R14 T82 T86 A05 A08 A09
G489, 66 Diesel 185/65R14 R09 A12 A16 A21
e3*96/27*0021*.. B02 B03 F04
FI2 S02
Lancia Y 40-63 165/65R14 R09 0A1 A02 A04
840 40-63 175/60R14 R37 A05 A08 A09
H262, 40-63 175/65R14 R37 A12 A16 A21
e3*95/54*0004*.., 40-63 185/55R14 R37 B02 B03 S02
e3*98/14*0004*.. 40-63 185/60R14
Peugeot Bipper 50,54,55 175/70R14 A13 0A1 A02 A04
A, 225L 50,54,55 185/65R14 A13 A05 A08 A09
e3*2001/116*0272*..; 50,54,55 185/70R14 A13 A16 A21 B02
e3*2007/46*0012*..; 50,54,55 195/65R14 A12 B03 S03
N127
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B. Reifen-
druckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichti-
gung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47348 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55083712 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ C9 554
Hersteller CMS Automotive Trading GmbH
Seite 5 von 8
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene Schnee-
ketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte unter-
halb der Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf
einen Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

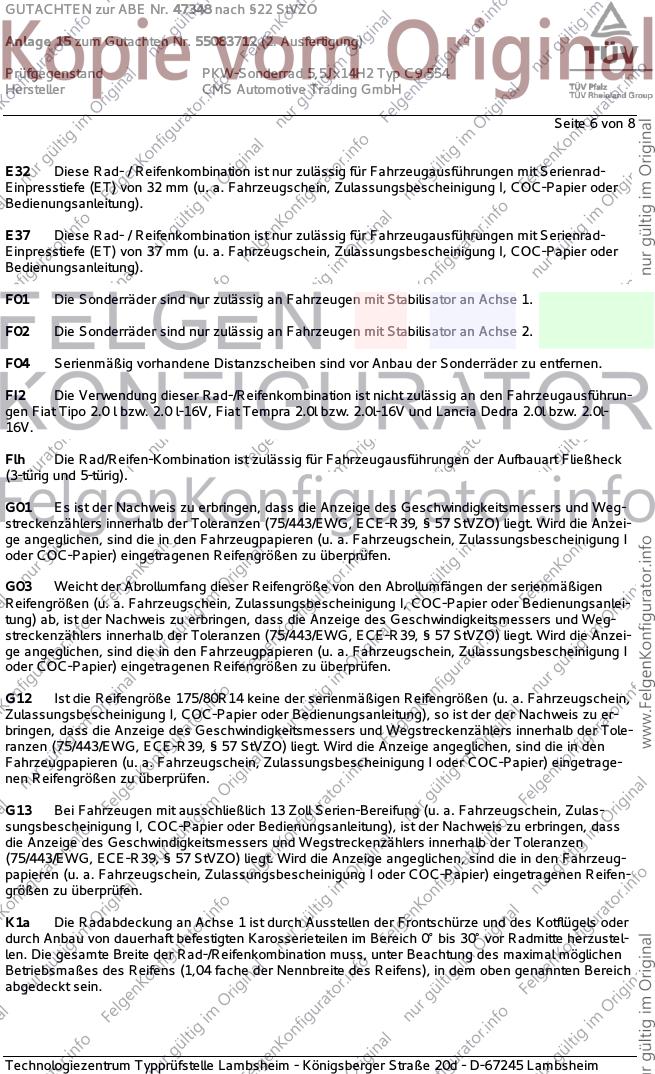

GUTACHTEN zur ABE Nr. 47348 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55083712 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ C9 554
Hersteller CMS Automotive Trading GmbH
Seite 6 von 8
E32 Diese Rad- / Reifenkombination ist nur zulässig für Fahrzeugausführungen mit Serienrad-
Einpresstiefe (ET) von 32 mm (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
E37 Diese Rad- / Reifenkombination ist nur zulässig für Fahrzeugausführungen mit Serienrad-
Einpresstiefe (ET) von 37 mm (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
F01 Die Sonderräder sind nur zulässig an Fahrzeugen mit Stabilisator an Achse 1.
F02 Die Sonderräder sind nur zulässig an Fahrzeugen mit Stabilisator an Achse 2.
F04 Serienmäßig vorhandene Distanzscheiben sind vor Anbau der Sonderräder zu entfernen.
FI2 Die Verwendung dieser Rad-/Reifenkombination ist nicht zulässig an den Fahrzeugausführun-
gen Fiat Tipo 2.0 l bzw. 2.0 l-16V, Fiat Tempra 2.0l bzw. 2.0l-16V und Lancia Dedra 2.0l bzw. 2.0l-
16V.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung) ab, ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G12 Ist die Reifengröße 175/80R14 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der der Nachweis zu er-
bringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Tole-
ranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetrage-
nen Reifengrößen zu überprüfen.
G13 Bei Fahrzeugen mit ausschließlich 13 Zoll Serien-Bereifung (u. a. Fahrzeugschein, Zulas-
sungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen, dass
die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifen-
größen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47348 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55083712 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ C9 554
Hersteller CMS Automotive Trading GmbH
Seite 7 von 8
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
T77 Reifen (LI 77) nur zulässig für Fahrzeuge mit zul. Achslasten bis 824 kg (Fzg.-Schein, Ziff.16
bzw. Zulassungsbescheinigung Feld 8).
T78 Reifen (LI 78) nur zulässig für Fahrzeuge mit zul. Achslasten bis 850kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47348 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55083712 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ C9 554
Hersteller CMS Automotive Trading GmbH
Seite 8 von 8
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
X04 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 175/70R14
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X10 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 165/70R13
bzw. 165/65R14 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsan-
leitung).
110 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1100 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 2. Juni 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 8 und gilt für Sonderräder ab Herstellungsdatum Mai 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 2. Juni 2014
Bohlander 00212092.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
