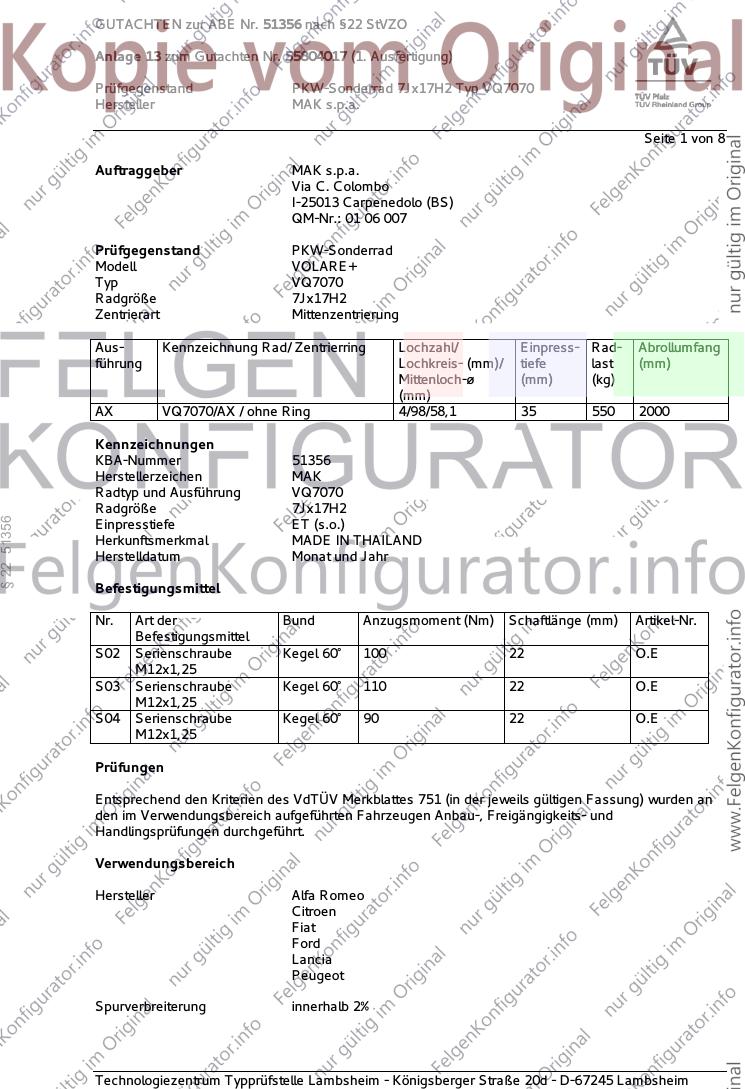

GUTACHTEN zur ABE Nr. 51356 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55804017 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ VQ7070
Hersteller MAK s.p.a.
Seite 1 von 8
Auftraggeber MAK s.p.a.
Via C. Colombo
I-25013 Carpenedolo (BS)
QM-Nr.: 01 06 007
Prüfgegenstand PKW-Sonderrad
Modell VOLARE+
Typ VQ7070
Radgröße 7Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
AX VQ7070/AX / ohne Ring 4/98/58,1 35 550 2000
Kennzeichnungen
KBA-Nummer 51356
Herstellerzeichen MAK
Radtyp und Ausführung VQ7070
Radgröße 7Jx17H2
§ 22 51356
Einpresstiefe ET (s.o.)
Herkunftsmerkmal MADE IN THAILAND
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Serienschraube Kegel 60° 100 22 O.E
M12x1,25
S03 Serienschraube Kegel 60° 110 22 O.E
M12x1,25
S04 Serienschraube Kegel 60° 90 22 O.E
M12x1,25
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Alfa Romeo
Citroen
Fiat
Ford
Lancia
Peugeot
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51356 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55804017 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ VQ7070
Hersteller MAK s.p.a.
Seite 2 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Alfa 145/146 66-114 205/40R17 K2c K42 T81 T84 A01 A12 A14
930 66-114 215/35R17 K2c K42 K66 T83 A21 B02 S04
G731,
e3*96/27*0029*..
Alfa Mito 51-125 205/45R17 A12 A14 A21
955 51-125 215/40R17 T83 T85 B02 Flh S04
e3*2001/116*0278*.. 51-125 215/45R17
Citroen Nemo 50,54,55 195/45R17 K1a T85 A01 A12 A14
A, 225L 50,54,55 205/45R17 K1a K1b A21 B02 S02
e3*2001/116*0273*..; 50,54,55 215/40R17 K1c K2b
e3*2007/46*0013*..; 50,54,55 215/45R17 K1c K2b
N130
Fiat 500 /-C 44-77 195/40R17 A12 A14 A21
312 B02 Cbo Flh
e3*2001/116*0261*..; R52 S04
e3*2007/46*0064*..;
e3*2007/46*0071*..
Fiat 500 Abarth /-C 99-121 195/40R17 A12 A14 A21
§ 22 51356
312 99-121 205/40R17 B01 B02 Cbo
e3*2001/116*0261*..; Flh S04
e3*2007/46*0064*..
Fiat Bravo 66-121 205/50R17 A12 A14 A21
198 66-121 215/45R17 B02 Flh V17
e3*2001/116*0248*.., 66-121 225/45R17 S04
e3*2001/116*0288*..,
e3*2007/46*0022*..
Fiat Bravo/Brava 108-113 205/40R17 K2b K42 K45 K46 T80 T81 T84 A01 A12 A14
182 55-113 215/35R17 K2b K42 K45 K46 T79 T83 A21 B02 S04
G983, 55-83 205/40R17 G01 K2b K42 K45 K46 T80 T81 T84
e3*96/27*0019*..
Fiat Coupe 96-162 215/40R17 T83 T84 T85 A01 A12 A14
175, FA A21 B02 FI1
G730, K1a K2b K45
e3*92/53,93/81, K46 S04
95/54*
0001,0002,0008*..
Fiat Fiorino/Qubo 51-70 195/45R17 K1a T85 A01 A12 A14
225, 225L 51-70 205/45R17 K1a K1b A21 B02 S02
e3*2001/116*0271*..; 51-70 215/40R17 K1c K2b
e3*2007/46*0011*..; 51-70 215/45R17 K1c K2b
N157
Fiat Idea 51-88 205/40R17 T84 A12 A14 A21
350 51-88 205/45R17 T84 T88 B02 S04
e3*2001/116*0153*.. 51-88 215/40R17 T83 T85
Fiat Linea 57-94 205/45R17 K2b T84 T88 A01 A12 A14
323 57-94 215/40R17 K1a K1b K2b T87 A21 B02 Sth
e3*2001/116*0260*.. 57-94 215/45R17 K1a K1b K2b K42 K56 S04
Fiat Marea 55-113 205/40R17 K42 K45 K56 T80 T81 T84 110 A01 A12 A14
185 55-113 215/40R17 K41 K42 K45 K56 L02 T83 T85 T87 A21 B02 Car
e3*93/81*0003*.. 110 K1a K2b Lim
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51356 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55804017 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ VQ7070
Hersteller MAK s.p.a.

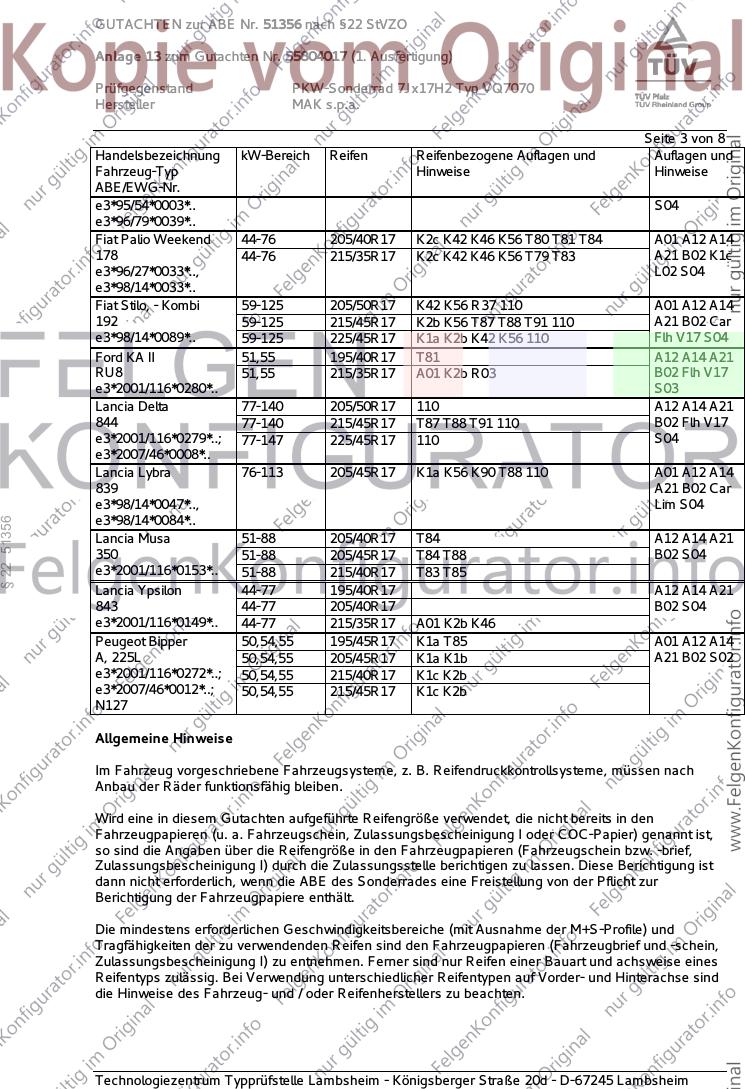

Seite 3 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
e3*95/54*0003*.. S04
e3*96/79*0039*..
Fiat Palio Weekend 44-76 205/40R17 K2c K42 K46 K56 T80 T81 T84 A01 A12 A14
178 44-76 215/35R17 K2c K42 K46 K56 T79 T83 A21 B02 K1c
e3*96/27*0033*.., L02 S04
e3*98/14*0033*..
Fiat Stilo, - Kombi 59-125 205/50R17 K42 K56 R37 110 A01 A12 A14
192 59-125 215/45R17 K2b K56 T87 T88 T91 110 A21 B02 Car
e3*98/14*0089*.. 59-125 225/45R17 K1a K2b K42 K56 110 Flh V17 S04
Ford KA II 51,55 195/40R17 T81 A12 A14 A21
RU8 51,55 215/35R17 A01 K2b R03 B02 Flh V17
e3*2001/116*0280*.. S03
Lancia Delta 77-140 205/50R17 110 A12 A14 A21
844 77-140 215/45R17 T87 T88 T91 110 B02 Flh V17
e3*2001/116*0279*..; 77-147 225/45R17 110 S04
e3*2007/46*0008*..
Lancia Lybra 76-113 205/45R17 K1a K56 K90 T88 110 A01 A12 A14
839 A21 B02 Car
e3*98/14*0047*.., Lim S04
e3*98/14*0084*..
§ 22 51356
Lancia Musa 51-88 205/40R17 T84 A12 A14 A21
350 51-88 205/45R17 T84 T88 B02 S04
e3*2001/116*0153*.. 51-88 215/40R17 T83 T85
Lancia Ypsilon 44-77 195/40R17 A12 A14 A21
843 44-77 205/40R17 B02 S04
e3*2001/116*0149*.. 44-77 215/35R17 A01 K2b K46
Peugeot Bipper 50,54,55 195/45R17 K1a T85 A01 A12 A14
A, 225L 50,54,55 205/45R17 K1a K1b A21 B02 S02
e3*2001/116*0272*..; 50,54,55 215/40R17 K1c K2b
e3*2007/46*0012*..; 50,54,55 215/45R17 K1c K2b
N127
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51356 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55804017 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ VQ7070
Hersteller MAK s.p.a.
Seite 4 von 8
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
110 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1100 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
§ 22 51356
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
B01 Die Räder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Festsattelbremse an Achse 1.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
FI1 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit 162 kW.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51356 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55804017 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ VQ7070
Hersteller MAK s.p.a.
Seite 5 von 8
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
§ 22 51356
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51356 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55804017 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ VQ7070
Hersteller MAK s.p.a.

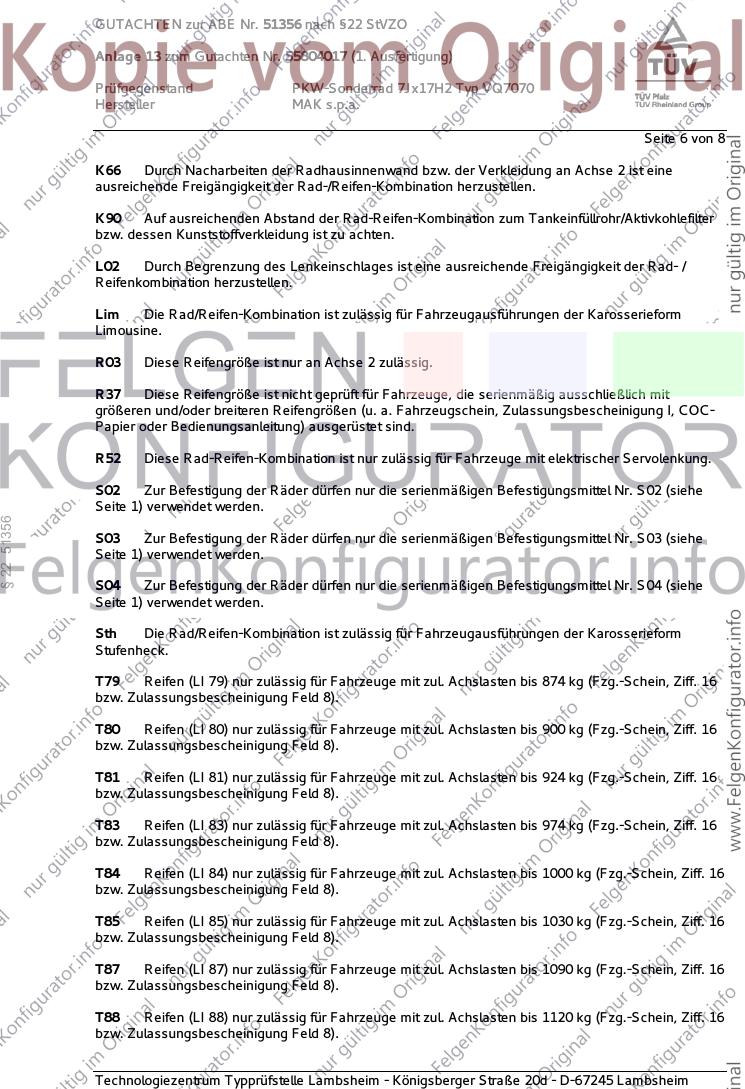

Seite 6 von 8
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine
ausreichende Freigängigkeit der Rad-/Reifen-Kombination herzustellen.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R52 Diese Rad-Reifen-Kombination ist nur zulässig für Fahrzeuge mit elektrischer Servolenkung.
S02 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
§ 22 51356
S03 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51356 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55804017 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ VQ7070
Hersteller MAK s.p.a.

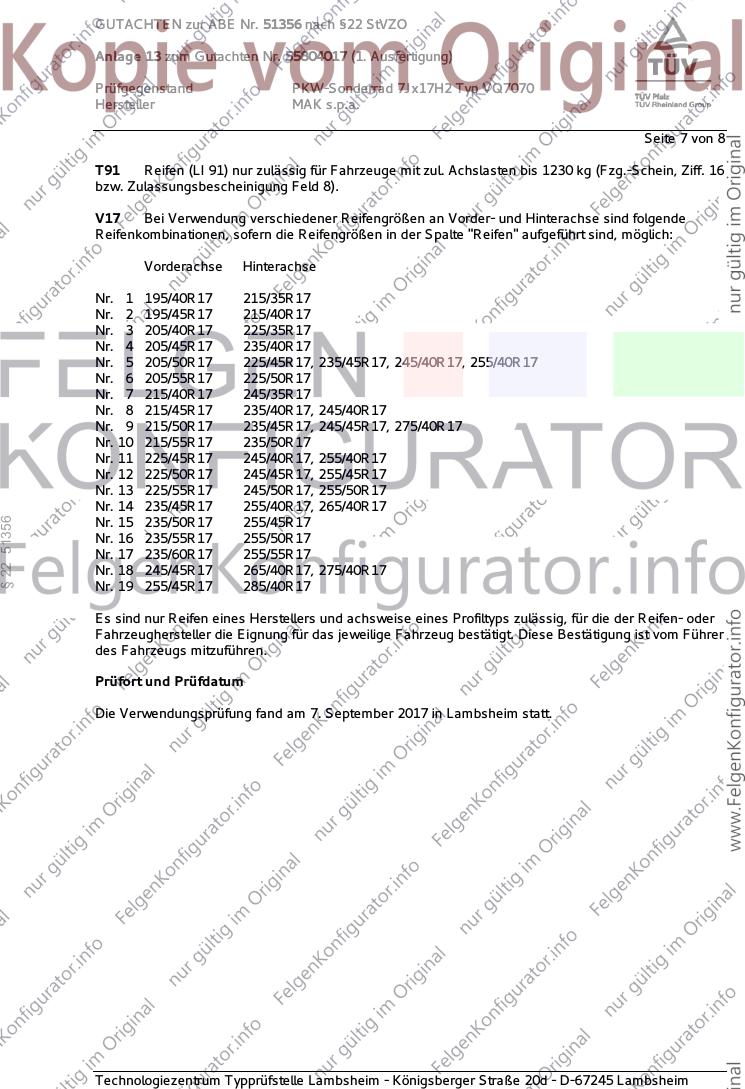

Seite 7 von 8
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
§ 22 51356
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 7. September 2017 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51356 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55804017 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ VQ7070
Hersteller MAK s.p.a.
Seite 8 von 8
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 8 und gilt für Sonderräder ab Herstellungsdatum Januar 2017.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 7. September 2017
§ 22 51356
Schmidt 00278441.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 7 J x 17 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§ 22 51356
special wheels for passenger cars 7 J x 17 H2
Nummer der Genehmigung: 51356 Erweiterung Nr.: --
Approval No. Extension No.:
1. Genehmigungsinhaber:
Holder of the approval:
MAK S.p.A.
IT-25013 Carpenedolo (BS)
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
entfällt
not applicable
3. Typbezeichnung:
Type:
VQ7070
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der Genehmigung: 51356 Erweiterung Nr.: --
Approval No. Extension No.:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
§ 22 51356
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
an der Innen- bzw. Außenseite des Rades
on the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH
DE-67245 Lambsheim
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
09.10.2017
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55804017 (1. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Nummer der Genehmigung: 51356 Erweiterung Nr.: --
Approval No. Extension No.:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
1 - 14 1. Ausfertigung
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
10. Bemerkungen:
§ 22 51356
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
Die Anforderungen des Artikels 31, Absätze 5, 6, 8, 9 und 12 der Richtlinie
2007/46/EG - Verkauf und Inbetriebnahme von Teilen oder Ausrüstungen,
von denen ein erhebliches Risiko für das einwandfreie Funktionieren
wesentlicher Systeme ausgehen kann - sind sinngemäß erfüllt.
The requirements of Article 31, paragraphs 5, 6, 8, 9 and 12 of directive
2007/46/EC - Sale and entry into service of parts or equipment which
are capable of posing a significant risk to the correct functioning of
essential systems - are met.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
siehe Prüfbericht
see test report
12. Die Genehmigung wird erteilt
Approval granted
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Nummer der Genehmigung: 51356 Erweiterung Nr.: --
Approval No. Extension No.:
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
entfällt
not applicable
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 26.10.2017
Date:
16. Unterschrift: Im Auftrag
Signature:
§ 22 51356
17. Beigefügt ist eine Liste der Genehmigungsunterlagen, die bei der zuständigen
Genehmigungsbehörde hinterlegt sind und von denen eine Kopie auf Anfrage
erhältlich ist.
Annexed is a list of documents making up the approval file, deposited with the
competent authority which granted approval, a copy can be obtained on request.
- Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
- Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
- Beschreibungsunterlagen
Information package
Kraftfahrt-Bundesamt
DE-24932 Flensburg

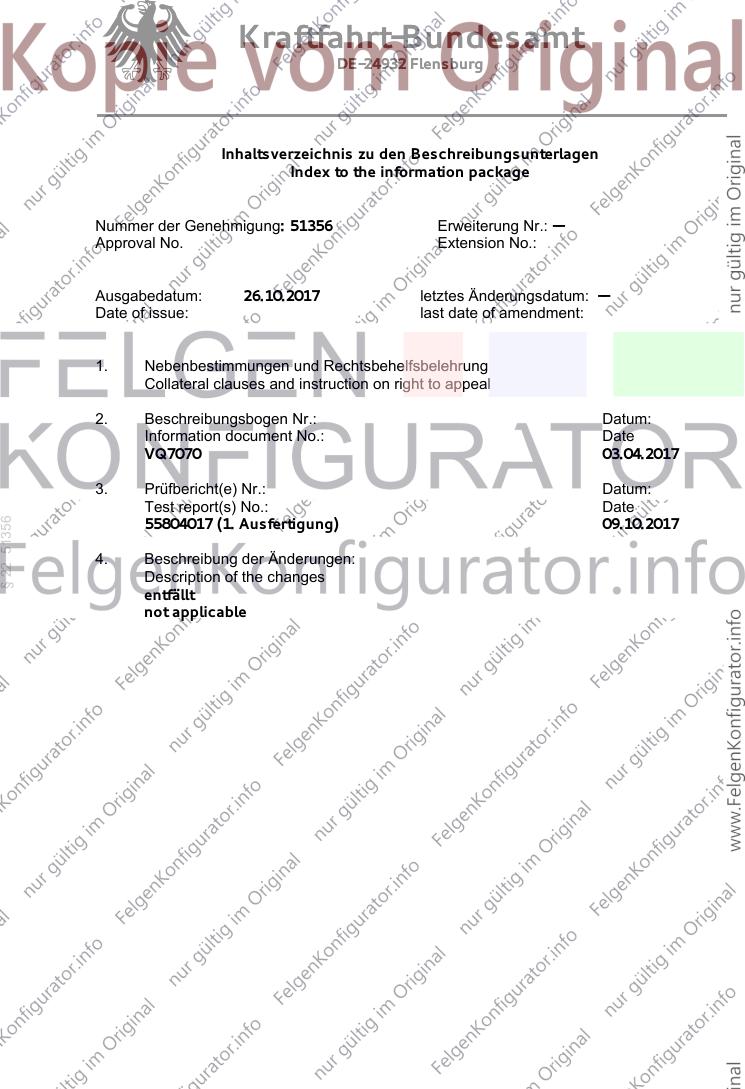

Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
Nummer der Genehmigung: 51356 Erweiterung Nr.: --
Approval No. Extension No.:
Ausgabedatum: 26.10.2017 letztes Änderungsdatum: --
Date of issue: last date of amendment:
1. Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
2. Beschreibungsbogen Nr.: Datum:
Information document No.: Date
VQ7070 03.04.2017
3. Prüfbericht(e) Nr.: Datum:
Test report(s) No.: Date
§ 22 51356
55804017 (1. Ausfertigung) 09.10.2017
4. Beschreibung der Änderungen:
Description of the changes
entfällt
not applicable
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der Genehmigung: 51356

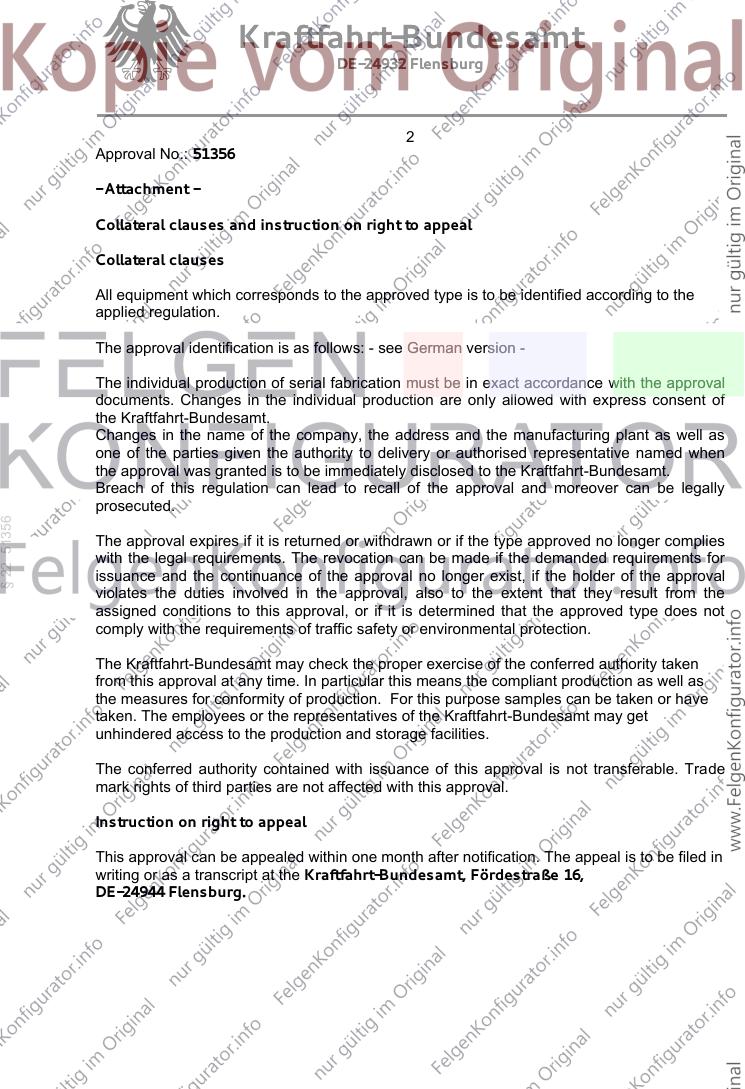

- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Jede Einrichtung, die dem genehmigten Typ entspricht, ist gemäß der angewendeten
Vorschrift zu kennzeichnen.
Das Genehmigungszeichen lautet wie folgt:
KBA 51356
Die Einzelerzeugnisse der reihenweisen Fertigung müssen mit den Genehmigungs-
unterlagen genau übereinstimmen. Änderungen an den Einzelerzeugnissen sind nur mit
ausdrücklicher Zustimmung des Kraftfahrt-Bundesamtes gestattet.
Änderungen der Firmenbezeichnung, der Anschrift und der Fertigungsstätten sowie eines bei
der Erteilung der Genehmigung benannten Zustellungsbevollmächtigten oder
bevollmächtigten Vertreters sind dem Kraftfahrt-Bundesamt unverzüglich mitzuteilen.
§ 22 51356
Verstöße gegen diese Bestimmungen können zum Widerruf der Genehmigung führen und
können überdies strafrechtlich verfolgt werden.
Die Genehmigung erlischt, wenn sie zurückgegeben oder entzogen wird, oder der
genehmigte Typ den Rechtsvorschriften nicht mehr entspricht. Der Widerruf kann
ausgesprochen werden, wenn die für die Erteilung und den Bestand der Genehmigung
geforderten Voraussetzungen nicht mehr bestehen, wenn der Genehmigungsinhaber gegen
die mit der Genehmigung verbundenen Pflichten - auch soweit sie sich aus den zu dieser
Genehmigung zugeordneten besonderen Auflagen ergeben - verstößt oder wenn sich
herausstellt, dass der genehmigte Typ den Erfordernissen der Verkehrssicherheit oder des
Umweltschutzes nicht entspricht.
Das Kraftfahrt-Bundesamt kann jederzeit die ordnungsgemäße Ausübung der durch diese
Genehmigung verliehenen Befugnisse, insbesondere die genehmigungsgerechte Fertigung
sowie die Maßnahmen zur Übereinstimmung der Produktion, nachprüfen. Es kann zu diesem
Zweck Proben entnehmen oder entnehmen lassen. Dem Kraftfahrt-Bundesamt und/oder
seinen Beauftragten ist ungehinderter Zutritt zu Produktions- und Lagerstätten zu gewähren.
Die mit der Erteilung der Genehmigung verliehenen Befugnisse sind nicht übertragbar.
Schutzrechte Dritter werden durch diese Genehmigung nicht berührt.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Approval No.: 51356
- Attachment -
Collateral clauses and instruction on right to appeal
Collateral clauses
All equipment which corresponds to the approved type is to be identified according to the
applied regulation.
The approval identification is as follows: - see German version -
The individual production of serial fabrication must be in exact accordance with the approval
documents. Changes in the individual production are only allowed with express consent of
the Kraftfahrt-Bundesamt.
Changes in the name of the company, the address and the manufacturing plant as well as
one of the parties given the authority to delivery or authorised representative named when
the approval was granted is to be immediately disclosed to the Kraftfahrt-Bundesamt.
Breach of this regulation can lead to recall of the approval and moreover can be legally
prosecuted.
§ 22 51356
The approval expires if it is returned or withdrawn or if the type approved no longer complies
with the legal requirements. The revocation can be made if the demanded requirements for
issuance and the continuance of the approval no longer exist, if the holder of the approval
violates the duties involved in the approval, also to the extent that they result from the
assigned conditions to this approval, or if it is determined that the approved type does not
comply with the requirements of traffic safety or environmental protection.
The Kraftfahrt-Bundesamt may check the proper exercise of the conferred authority taken
from this approval at any time. In particular this means the compliant production as well as
the measures for conformity of production. For this purpose samples can be taken or have
taken. The employees or the representatives of the Kraftfahrt-Bundesamt may get
unhindered access to the production and storage facilities.
The conferred authority contained with issuance of this approval is not transferable. Trade
mark rights of third parties are not affected with this approval.
Instruction on right to appeal
This approval can be appealed within one month after notification. The appeal is to be filed in
writing or as a transcript at the Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg.
