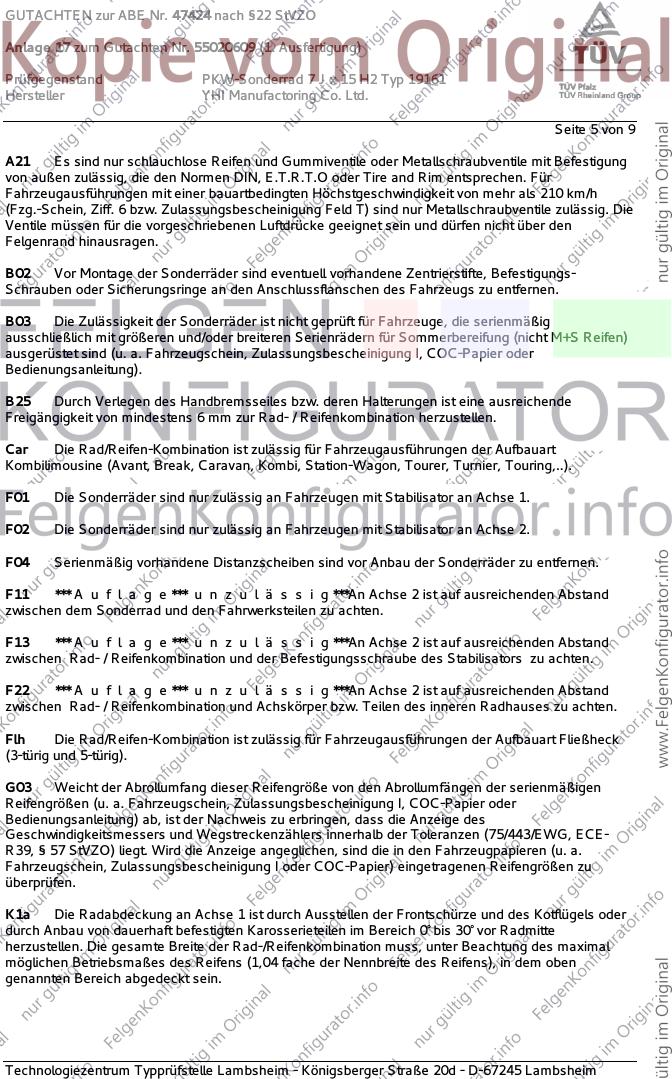

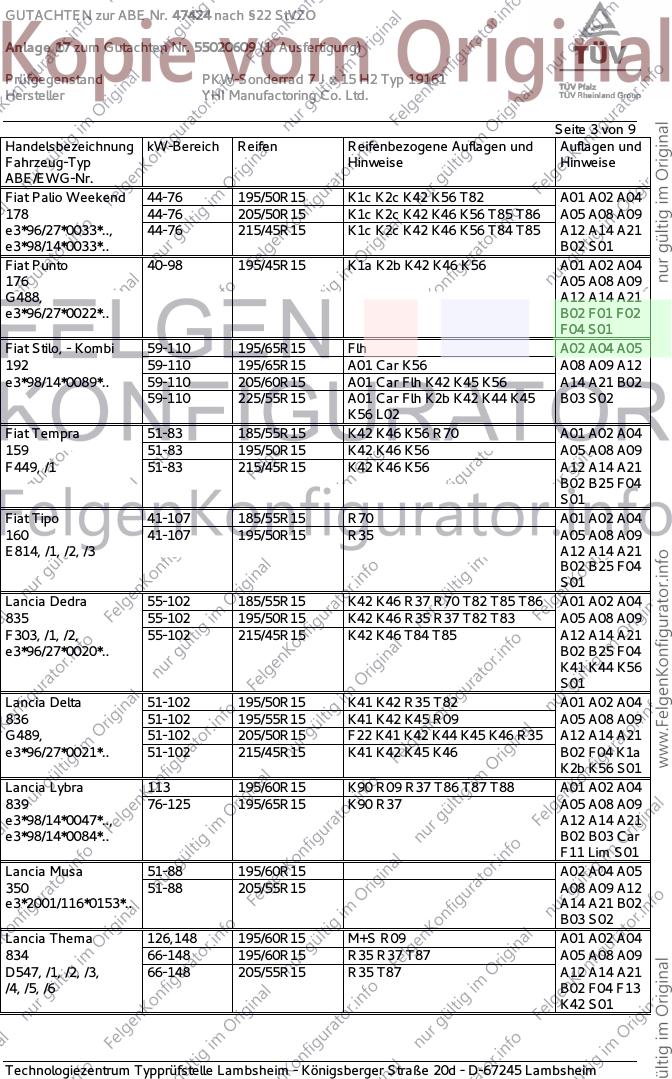

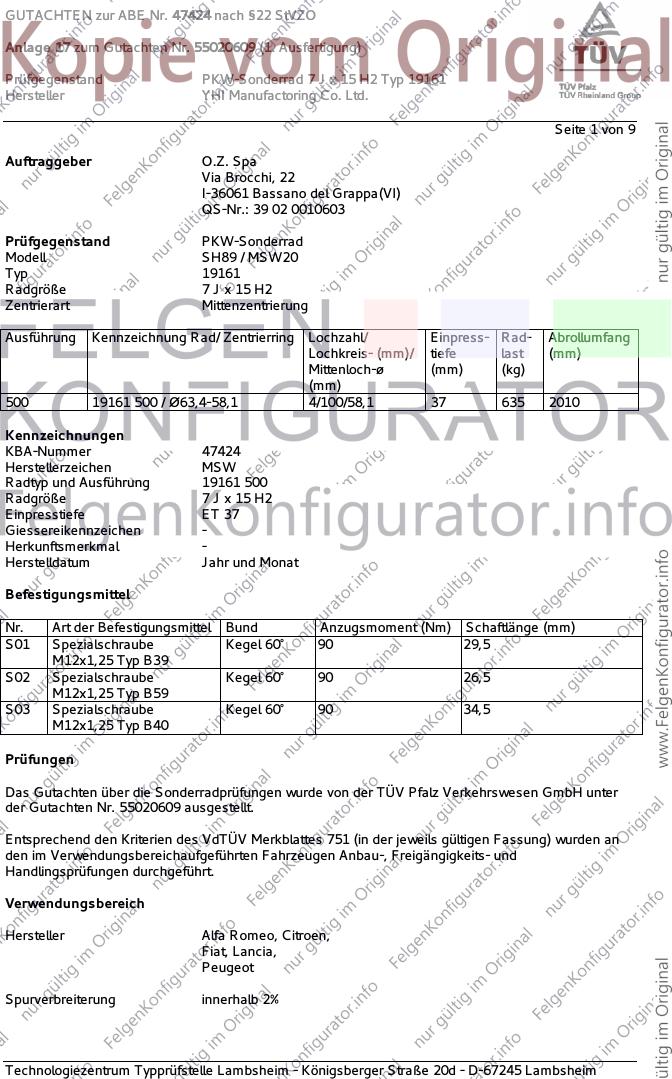

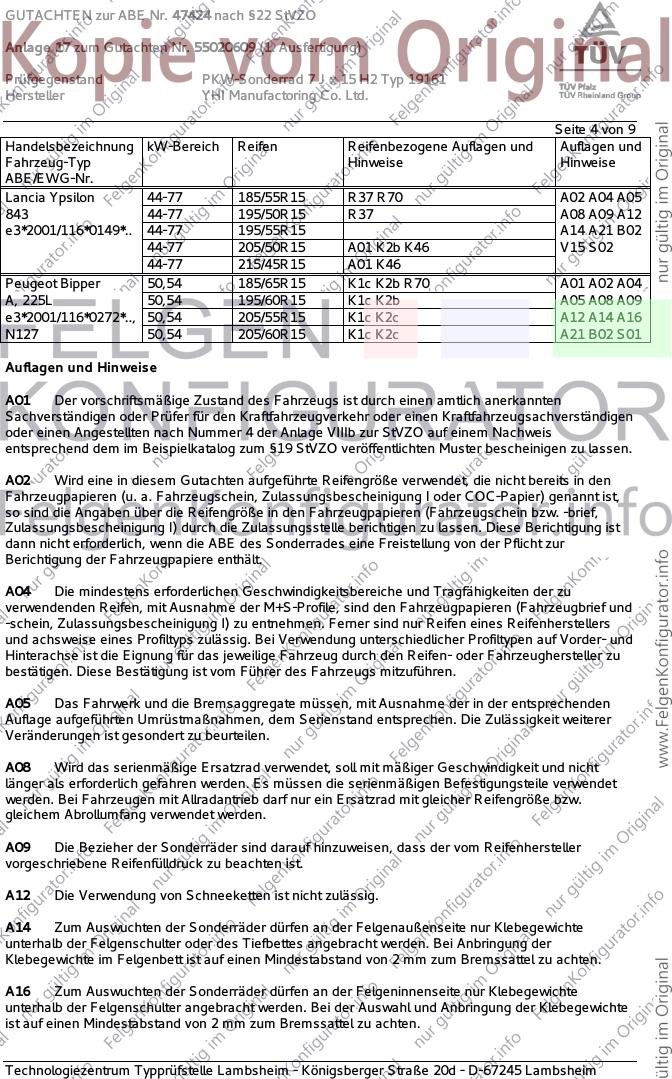

GUTACHTEN zur ABE Nr. 47424 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55020609 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 15 H2 Typ 19161
Hersteller YHI Manufactoring Co. Ltd.
Seite 1 von 9
Auftraggeber O.Z. Spa
Via Brocchi, 22
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell SH89 / MSW20
Typ 19161
Radgröße 7 J x 15 H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
500 19161 500 / Ø63,4-58,1 4/100/58,1 37 635 2010
Kennzeichnungen
KBA-Nummer 47424
Herstellerzeichen MSW
Radtyp und Ausführung 19161 500
Radgröße 7 J x 15 H2
Einpresstiefe ET 37
Giessereikennzeichen -
Herkunftsmerkmal -
Herstelldatum Jahr und Monat
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Spezialschraube Kegel 60° 90 29,5
M12x1,25 Typ B39
S02 Spezialschraube Kegel 60° 90 26,5
M12x1,25 Typ B59
S03 Spezialschraube Kegel 60° 90 34,5
M12x1,25 Typ B40
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 55020609 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Alfa Romeo, Citroen,
Fiat, Lancia,
Peugeot
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47424 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55020609 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 15 H2 Typ 19161
Hersteller YHI Manufactoring Co. Ltd.
Seite 2 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Alfa 145/146 103-114 195/55R15 K1a K2b K42 A01 A02 A04
930 66-114 205/50R15 K1a K2b K42 A05 A08 A09
G731, 66-95 195/50R15 K1a K2b K42 A12 A14 A21
e3*96/27*0029*.. 66-95 195/55R15 G03 K1a K2b K42 B02 S01
66-95 215/45R15 K1a K2b K42
Alfa 155 66-140 195/50R15 K1a K42 R37 A01 A02 A04
167 66-140 195/55R15 K1a K42 R35 A05 A08 A09
F737, /1 66-140 205/50R15 K1c K42 K44 R35 A12 A14 A21
e3*95/54*0011*.. 66-140 215/45R15 K1c K42 B02 F04 S03
Citroen Nemo 50,54 185/65R15 K1c K2b R70 A01 A02 A04
A, 225L 50,54 195/60R15 K1c K2b A05 A08 A09
e3*2001/116*0273*.., 50,54 205/55R15 K1c K2c A12 A14 A16
N130 50,54 205/60R15 K1c K2c A21 B02 S01
Fiat Bravo/Brava 108-113 195/55R15 A01 K42 K45 K46 R37 A02 A04 A05
182 113 195/60R15 A01 K42 K45 K46 R09 A08 A09 A12
G983, 55-113 205/50R15 A01 K2b K42 K45 K46 A14 A21 B02
e3*96/27*0019*.. 55-113 215/45R15 A01 K2b K42 K45 K46 S01
55-83 185/55R15 R70 T81 T82 T85
55-83 195/50R15 A01 K45 K46 T82
55-83 195/55R15 A01 G03 K42 K45 K46
Fiat Coupe 96-142 195/55R15 R37 A02 A04 A05
175, FA 96-142 195/55R15 M+S R09 A08 A09 A12
G730, 96-142 205/50R15 A14 A21 B02
e3*92/53,93/81, 96-142 205/55R15 B03 S01
95/54*
0001,0002,0008*..
Fiat Croma 110-117 195/60R15 M+S R09 A02 A04 A05
154 55-117 195/60R15 R37 A08 A09 A12
D972, /1, /2, /3 55-117 205/55R15 A01 K46 R35 T87 A14 A21 B02
F04 S01
Fiat Fiorino 54,55 185/65R15 K1c K2b R70 A01 A02 A04
225, 225L 54,55 195/60R15 K1c K2b A05 A08 A09
e3*2001/116*0271*.., 54,55 205/55R15 K1c K2c A12 A14 A16
N157 54,55 205/60R15 K1c K2c A21 B02 S01
Fiat Idea 51-88 195/60R15 A02 A04 A05
350 51-88 205/55R15 A08 A09 A12
e3*2001/116*0153*.. A14 A21 B02
B03 S02
Fiat Linea 57-94 185/65R15 R70 A02 A04 A05
323 57-94 195/60R15 A01 K2b A08 A09 A12
e3*2001/116*0260*.. 57-94 205/55R15 A01 K1a K1b K2b A14 A21 B02
Sth S01
Fiat Marea 55-108 215/45R15 A01 K1a K2b K42 K56 T84 X20 A02 A04 A05
185 55-113 195/55R15 T84 A08 A09 A12
e3*93/81*0003*.. 55-113 205/50R15 A01 K1a K2b K42 K56 T86 X20 A14 A21 B02
e3*95/54*0003*.. 55-113 205/55R15 A01 K1a K2b K42 K45 K56 L02 Car Lim S01
e3*96/79*0039*.. T87
96-113 195/60R15 R09
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47424 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55020609 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 15 H2 Typ 19161
Hersteller YHI Manufactoring Co. Ltd.
Seite 3 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Fiat Palio Weekend 44-76 195/50R15 K1c K2c K42 K56 T82 A01 A02 A04
178 44-76 205/50R15 K1c K2c K42 K46 K56 T85 T86 A05 A08 A09
e3*96/27*0033*.., 44-76 215/45R15 K1c K2c K42 K46 K56 T84 T85 A12 A14 A21
e3*98/14*0033*.. B02 S01
Fiat Punto 40-98 195/45R15 K1a K2b K42 K46 K56 A01 A02 A04
176 A05 A08 A09
G488, A12 A14 A21
e3*96/27*0022*.. B02 F01 F02
F04 S01
Fiat Stilo, - Kombi 59-110 195/65R15 Flh A02 A04 A05
192 59-110 195/65R15 A01 Car K56 A08 A09 A12
e3*98/14*0089*.. 59-110 205/60R15 A01 Car Flh K42 K45 K56 A14 A21 B02
59-110 225/55R15 A01 Car Flh K2b K42 K44 K45 B03 S02
K56 L02
Fiat Tempra 51-83 185/55R15 K42 K46 K56 R70 A01 A02 A04
159 51-83 195/50R15 K42 K46 K56 A05 A08 A09
F449, /1 51-83 215/45R15 K42 K46 K56 A12 A14 A21
B02 B25 F04
S01
Fiat Tipo 41-107 185/55R15 R70 A01 A02 A04
160 41-107 195/50R15 R35 A05 A08 A09
E814, /1, /2, /3 A12 A14 A21
B02 B25 F04
S01
Lancia Dedra 55-102 185/55R15 K42 K46 R37 R70 T82 T85 T86 A01 A02 A04
835 55-102 195/50R15 K42 K46 R35 R37 T82 T83 A05 A08 A09
F303, /1, /2, 55-102 215/45R15 K42 K46 T84 T85 A12 A14 A21
e3*96/27*0020*.. B02 B25 F04
K41 K44 K56
S01
Lancia Delta 51-102 195/50R15 K41 K42 R35 T82 A01 A02 A04
836 51-102 195/55R15 K41 K42 K45 R09 A05 A08 A09
G489, 51-102 205/50R15 F22 K41 K42 K44 K45 K46 R35 A12 A14 A21
e3*96/27*0021*.. 51-102 215/45R15 K41 K42 K45 K46 B02 F04 K1a
K2b K56 S01
Lancia Lybra 113 195/60R15 K90 R09 R37 T86 T87 T88 A01 A02 A04
839 76-125 195/65R15 K90 R37 A05 A08 A09
e3*98/14*0047*.., A12 A14 A21
e3*98/14*0084*.. B02 B03 Car
F11 Lim S01
Lancia Musa 51-88 195/60R15 A02 A04 A05
350 51-88 205/55R15 A08 A09 A12
e3*2001/116*0153*.. A14 A21 B02
B03 S02
Lancia Thema 126,148 195/60R15 M+S R09 A01 A02 A04
834 66-148 195/60R15 R35 R37 T87 A05 A08 A09
D547, /1, /2, /3, 66-148 205/55R15 R35 T87 A12 A14 A21
/4, /5, /6 B02 F04 F13
K42 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47424 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55020609 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 15 H2 Typ 19161
Hersteller YHI Manufactoring Co. Ltd.
Seite 4 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Lancia Ypsilon 44-77 185/55R15 R37 R70 A02 A04 A05
843 44-77 195/50R15 R37 A08 A09 A12
e3*2001/116*0149*.. 44-77 195/55R15 A14 A21 B02
44-77 205/50R15 A01 K2b K46 V15 S02
44-77 215/45R15 A01 K46
Peugeot Bipper 50,54 185/65R15 K1c K2b R70 A01 A02 A04
A, 225L 50,54 195/60R15 K1c K2b A05 A08 A09
e3*2001/116*0272*.., 50,54 205/55R15 K1c K2c A12 A14 A16
N127 50,54 205/60R15 K1c K2c A21 B02 S01
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und
-schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder- und
Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller zu
bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte
ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47424 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55020609 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 15 H2 Typ 19161
Hersteller YHI Manufactoring Co. Ltd.
Seite 5 von 9
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig. Die
Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B25 Durch Verlegen des Handbremsseiles bzw. deren Halterungen ist eine ausreichende
Freigängigkeit von mindestens 6 mm zur Rad- / Reifenkombination herzustellen.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
F01 Die Sonderräder sind nur zulässig an Fahrzeugen mit Stabilisator an Achse 1.
F02 Die Sonderräder sind nur zulässig an Fahrzeugen mit Stabilisator an Achse 2.
F04 Serienmäßig vorhandene Distanzscheiben sind vor Anbau der Sonderräder zu entfernen.
F11 *** A u f l a g e *** u n z u l ä s s i g ***An Achse 2 ist auf ausreichenden Abstand
zwischen dem Sonderrad und den Fahrwerksteilen zu achten.
F13 *** A u f l a g e *** u n z u l ä s s i g ***An Achse 2 ist auf ausreichenden Abstand
zwischen Rad- / Reifenkombination und der Befestigungsschraube des Stabilisators zu achten.
F22 *** A u f l a g e *** u n z u l ä s s i g ***An Achse 2 ist auf ausreichenden Abstand
zwischen Rad- / Reifenkombination und Achskörper bzw. Teilen des inneren Radhauses zu achten.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47424 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55020609 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 15 H2 Typ 19161
Hersteller YHI Manufactoring Co. Ltd.

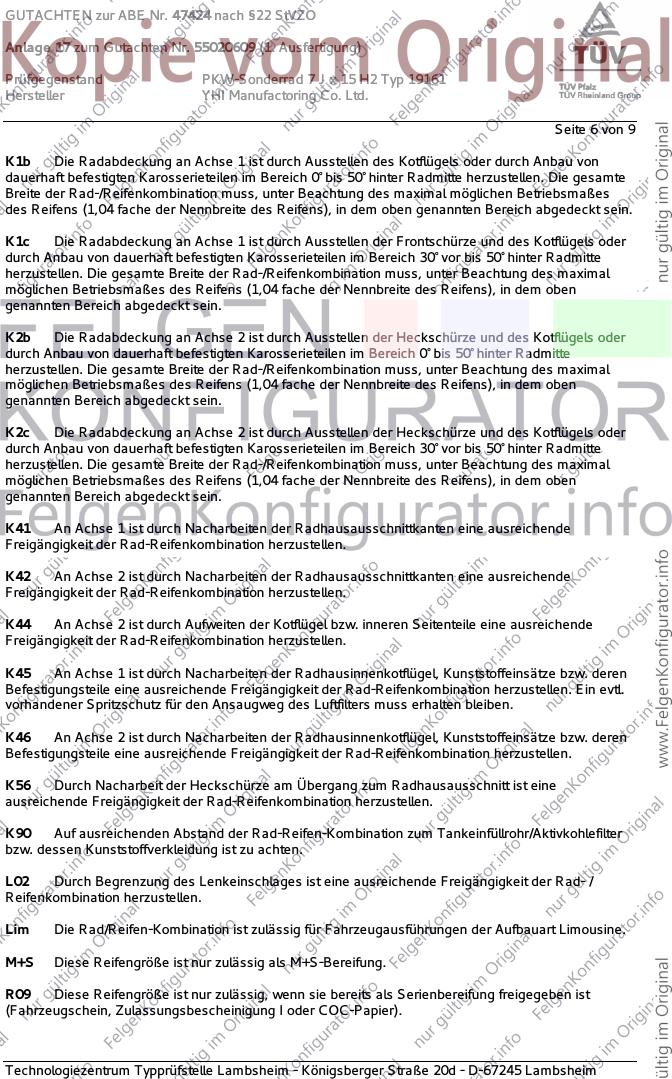

Seite 6 von 9
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47424 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55020609 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 15 H2 Typ 19161
Hersteller YHI Manufactoring Co. Ltd.

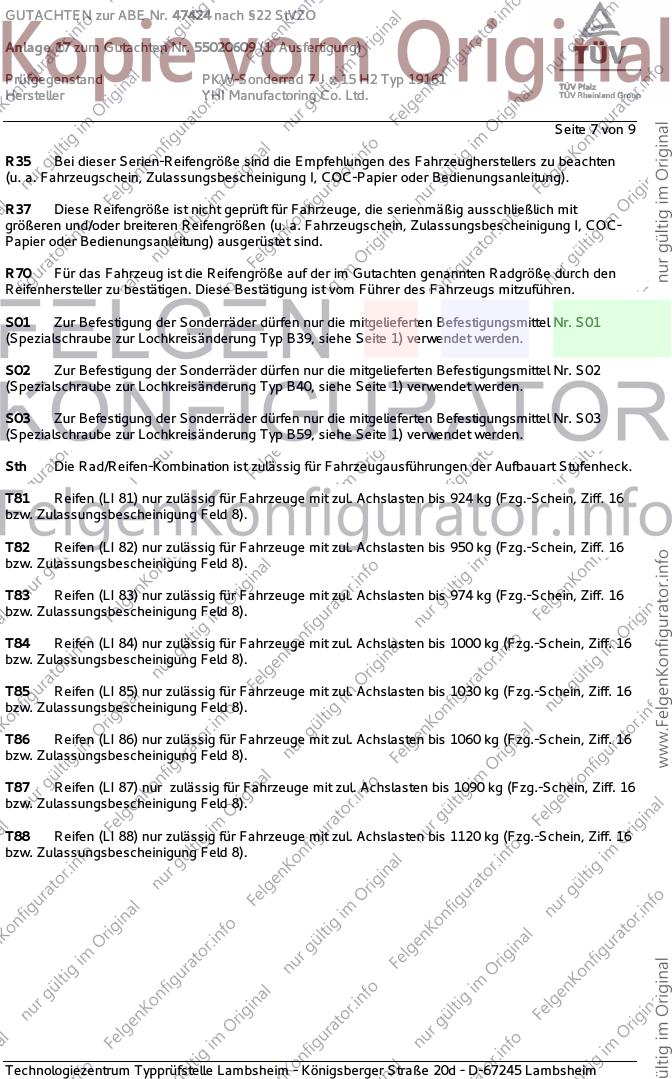

Seite 7 von 9
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(Spezialschraube zur Lochkreisänderung Typ B39, siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(Spezialschraube zur Lochkreisänderung Typ B40, siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(Spezialschraube zur Lochkreisänderung Typ B59, siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47424 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55020609 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 15 H2 Typ 19161
Hersteller YHI Manufactoring Co. Ltd.

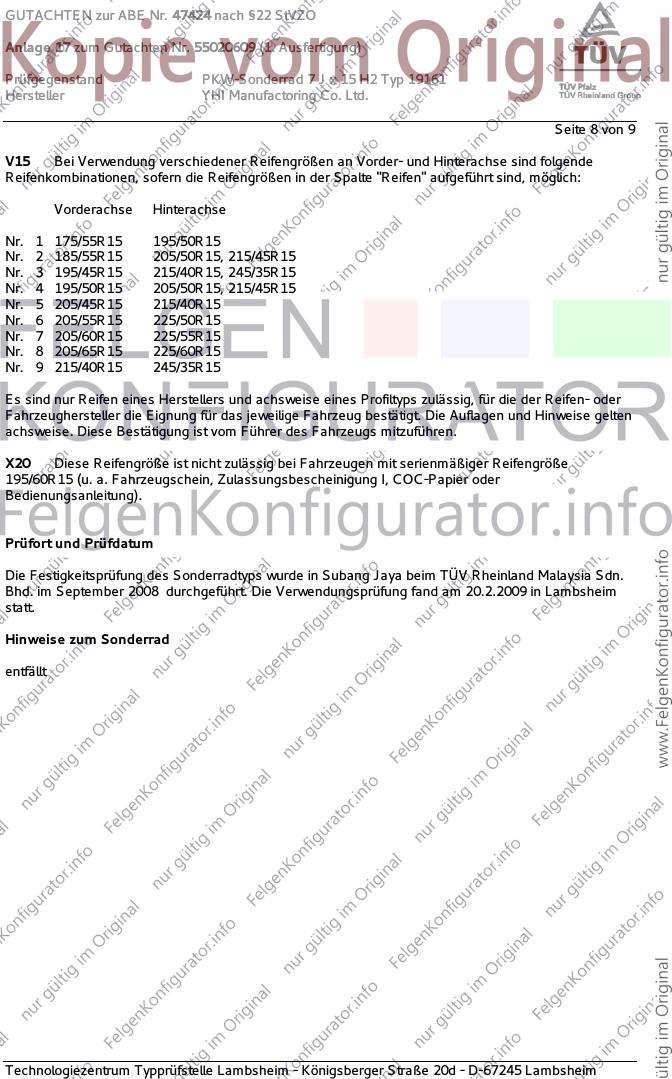

Seite 8 von 9
V15 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 175/55R15 195/50R15
Nr. 2 185/55R15 205/50R15, 215/45R15
Nr. 3 195/45R15 215/40R15, 245/35R15
Nr. 4 195/50R15 205/50R15, 215/45R15
Nr. 5 205/45R15 215/40R15
Nr. 6 205/55R15 225/50R15
Nr. 7 205/60R15 225/55R15
Nr. 8 205/65R15 225/60R15
Nr. 9 215/40R15 245/35R15
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X20 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
195/60R15 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Subang Jaya beim TÜV Rheinland Malaysia Sdn.
Bhd. im September 2008 durchgeführt. Die Verwendungsprüfung fand am 20.2.2009 in Lambsheim
statt.
Hinweise zum Sonderrad
entfällt
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47424 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55020609 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 15 H2 Typ 19161
Hersteller YHI Manufactoring Co. Ltd.
Seite 9 von 9
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 9 und gilt für Sonderräder ab Herstellungsdatum Oktober 2008.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 20.Februar 2009
Pohl 00132546.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
