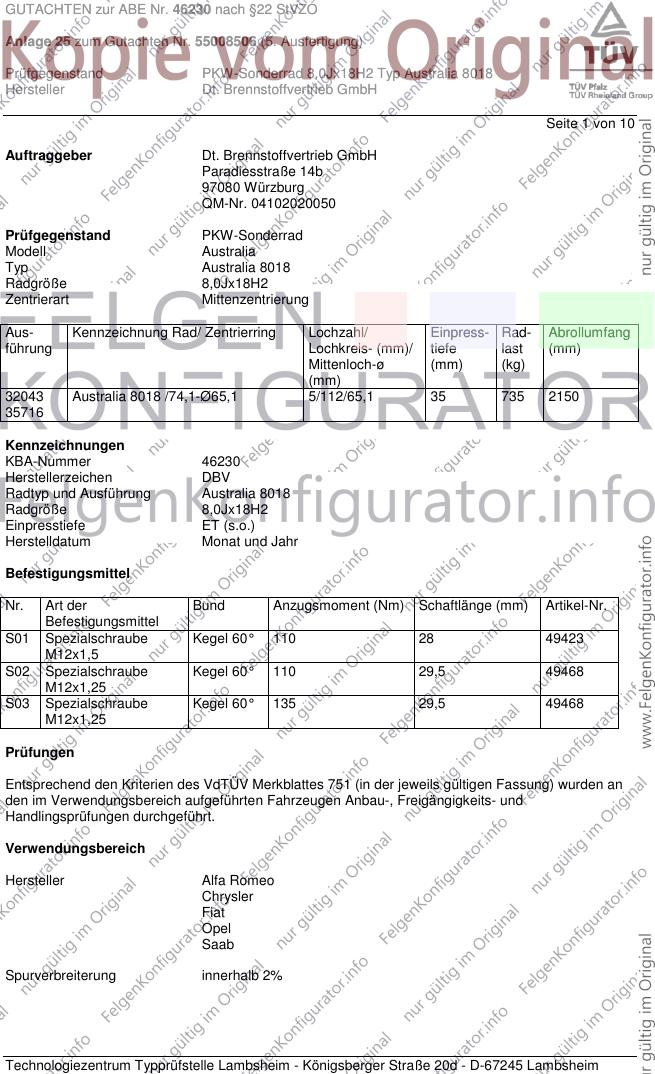

GUTACHTEN zur ABE Nr. 46230 nach §22 StVZO
Anlage 25 zum Gutachten Nr. 55008506 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ Australia 8018
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 1 von 10
Auftraggeber Dt. Brennstoffvertrieb GmbH
Paradiesstraße 14b
97080 Würzburg
QM-Nr. 04102020050
Prüfgegenstand PKW-Sonderrad
Modell Australia
Typ Australia 8018
Radgröße 8,0Jx18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
32043 Australia 8018 /74,1-Ø65,1 5/112/65,1 35 735 2150
35716
Kennzeichnungen
KBA-Nummer 46230
Herstellerzeichen DBV
Radtyp und Ausführung Australia 8018
Radgröße 8,0Jx18H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Spezialschraube Kegel 60° 110 28 49423
M12x1,5
S02 Spezialschraube Kegel 60° 110 29,5 49468
M12x1,25
S03 Spezialschraube Kegel 60° 135 29,5 49468
M12x1,25
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Alfa Romeo
Chrysler
Fiat
Opel
Saab
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46230 nach §22 StVZO
Anlage 25 zum Gutachten Nr. 55008506 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ Australia 8018
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Alfa Giulietta 77-129 215/40R18 K2b K6g T89 0A1 A01 A02
940 77-129 225/40R18 K2b K6g A04 A05 A08
e3*2007/46*0027*.. 77-129 235/35R18 K1b K2b K4i K6a K6h T90 A09 A12 A14
77-129 235/40R18 G01 K1b K2b K4i K6a K6h A18 A58 B29
77-129 245/35R18 K1c K2b K4i K6a K6h Flh V18 S02
Jeep Cherokee 103-200 225/55R18 K1a 0A1 A01 A02
KL 103-200 235/50R18 K1c A04 A05 A08
e4*2007/46*0783*.. 103-200 245/50R18 K1c K2c A09 A12 A14
103-200 255/45R18 K1c A18 A57 JnT
R34 S03
Fiat Croma 85-147 215/45R18 T89 T93 0A1 A02 A04
194 85-147 225/40R18 T88 T89 T91 A05 A08 A09
e3*2001/116*0210*.. 85-147 225/45R18 R35 A12 A14 A18
85-147 235/40R18 A01 K25 Car V18 S01
85-147 245/35R18 R03
85-147 245/40R18 R03
Opel Astra-G 55-147 215/35R18 K1a K2b K42 K45 K56 T84 0A1 A01 A02
T98, T98/NB 55-147 225/35R18 K1c K2c K41 K42 K45 K56 T83 T87 A04 A05 A08
e1*97/27,98/14* A09 A12 A14
0086, 0101*.. A18 Flh Sth
S01
Opel Astra-G 74-147 215/35R18 K1c K2b K42 K45 K56 T80 T84 0A1 A01 A02
T98C 74-147 225/35R18 K1c K2b K41 K42 K45 K56 T83 T87 A04 A05 A08
e1*98/14*0132*.. A09 A12 A14
- Coupé, Cabrio A18 Cbo Cpe
S01
Opel Astra-G Caravan 55-147 215/35R18 K1a K2b K42 K45 T84 0A1 A01 A02
T98/Kombi 55-147 225/35R18 K1c K2c K41 K42 K45 T83 T87 A04 A05 A08
e1*97/27, A09 A12 A14
98/14*0087*.. A18 Car S01
Opel Astra-H 59-147 215/40R18 T85 T89 0A1 A02 A04
A-H 59-147 225/35R18 A01 K2b K44 T83 T87 A05 A08 A09
e1*2001/116*0261*..; 59-147 225/40R18 A01 K2b K44 A12 A14 A18
e1*2007/46*0344*.. 59-147 245/35R18 A01 K2b K44 R03 Flh V18 S01
Opel Astra-H Caravan 59-147 215/40R18 T85 T89 0A1 A02 A04
A-H/SW -/Van 59-147 225/35R18 A01 K2b K44 T83 T87 A05 A08 A09
e1*2001/116*0293*..; 59-147 225/40R18 A01 K2b K44 A12 A14 A18
e1*2007/46*0341*..; 59-147 245/35R18 A01 K2b K44 R03 Car V18 S01
e1*2007/46*0576*..
Opel Astra-H GTC 59-147 215/40R18 T85 T89 0A1 A02 A04
A-H/C 59-147 225/35R18 A01 K2b K44 T83 T87 A05 A08 A09
e4*2001/116*0094*.. 59-177 225/40R18 A01 K2b K44 A12 A14 A18
59-177 245/35R18 A01 K2b K44 R03 Cpe V18 S01
Opel Astra-H Twin Top 77-147 215/40R18 T85 T89 0A1 A02 A04
A-H/C 77-147 225/35R18 A01 K2b K44 T83 T87 A05 A08 A09
e4*2001/116*0094*.. 77-147 225/40R18 A01 K2b K44 A12 A14 A18
77-147 245/35R18 A01 K2b K44 R03 Cbo V18 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46230 nach §22 StVZO
Anlage 25 zum Gutachten Nr. 55008506 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ Australia 8018
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Corsa-C 74 215/35R18 G01 K1c K2b K41 K42 K43 K44 K45 0A1 A01 A02
Corsa-C K56 K71 T80 T84 A04 A05 A08
e1*98/14*0148*.. A09 A12 A14
A18 Y84 S01
Opel Corsa-D 88,92,96 205/40R18 K46 K56 T82 0A1 A01 A02
S-D 88-110 215/35R18 K1a K2b K41 K46 K56 T80 A04 A05 A08
e1*2001/116*0379*.. 88-110 215/40R18 G78 K1a K2b K41 K46 K56 A09 A12 A14
88-110 225/35R18 K1c K2b K41 K43 K46 K56 A18 Flh K44
S01
Opel Corsa-D OPC 141 205/40R18 M+S T82 0A1 A02 A04
S-D 141 215/35R18 A01 K1a K1b K2b K44 K46 K56 A05 A08 A09
e1*2001/116*0379*.. 141 215/40R18 A01 K1a K1b K2b K44 K46 K56 A12 A14 A18
141 225/35R18 A01 K1c K2b K41 K43 K44 K46 K56 Flh S01
Opel Meriva-A 55-132 225/35R18 K1c K2b K44 K46 K56 T87 0A1 A01 A02
X01Monocab A04 A05 A08
e1*2001/116*0215*.. A09 A12 A14
A18 S01
Opel Meriva-B 55-103 215/40R18 T85 T89 0A1 A02 A04
S-D/Monocab B /-V 55-103 225/40R18 A01 LM1 T88 T89 A05 A08 A09
e4*2007/46*0165*..; 55-103 225/40R18 R09 T88 T89 A12 A14 A18
e4*2007/46*0271*.. S01
incl. Facelift 2014
Opel Omega-B 74-160 225/40R18 T88 T89 0A1 A02 A04
V94, Omega-B 74-160 235/40R18 A05 A08 A09
G684, e1*96/79, 74-160 245/35R18 A01 K2b R03 T88 T89 A12 A14 A18
98/14*0077*.. R21 V18 S01
Opel Omega-B 74-160 235/40R18 0A1 A02 A04
V94/K.,Omega-B-Car A05 A08 A09
G685, e1*96/79, A12 A14 A18
98/14*0078*.. R21 S01
- Caravan, Kombi
Opel Signum 74-184 215/45R18 R37 T89 T93 0A1 A02 A04
Vectra/Car, Z-C/S 74-184 225/40R18 T88 T89 T91 A05 A08 A09
e1*2001/116*0214*.., 74-184 225/45R18 R09 A12 A14 A18
e1*2001/116*0291*.. 74-184 225/45R18 A01 G03 Flh V18 S01
74-184 235/40R18 A01 K1a K1b K2b
74-184 245/35R18 A01 K1c K2b T88 T89 T92
74-184 245/40R18 A01 K1c K2b K56
Opel Vectra-B 55-125 215/40R18 K1a K2b K41 K45 T85 0A1 A01 A02
J96 55-125 225/35R18 K1c K2b K41 K45 K46 T83 T87 A04 A05 A08
e1*93/81, 95/54, 55-125 225/40R18 K1c K2b K41 K44 K46 LK6 A09 A12 A14
98/14*0030*.. A18 K42 K56
S01
Opel Vectra-B 55-125 215/40R18 K1a K41 K42 K45 K56 T85 0A1 A01 A02
J96/Kombi 55-125 225/35R18 K1c K41 K42 K45 K46 K56 T87 A04 A05 A08
e1*95/54, 55-125 225/40R18 K1c K41 K42 K44 K46 K56 LK6 A09 A12 A14
98/14*0044*.. A18 K2b S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46230 nach §22 StVZO
Anlage 25 zum Gutachten Nr. 55008506 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ Australia 8018
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Vectra-C 74-129 215/40R18 R37 T85 T89 0A1 A02 A04
Vectra/Lim, Z-C 74-184 215/45R18 R37 T89 T93 A05 A08 A09
e1*98/14*0187*.., 74-184 235/35R18 A01 K1a K1b K2b T86 T90 A12 A14 A18
e1*2001/116*0290*.. 74-206 225/40R18 T88 T89 T91 Flh Lim V18
74-206 225/45R18 R09 S01
74-206 225/45R18 A01 G03
74-206 235/40R18 A01 K1a K1b K2b
74-206 245/35R18 A01 K1c K2b T88 T89 T92
74-206 245/40R18 A01 K1c K25 K2b K56
Opel Vectra-C 74-129 215/40R18 R37 T89 0A1 A02 A04
Vectra/SW, Z-C/SW 74-184 215/45R18 R37 T89 T93 A05 A08 A09
e1*2001/116*0238*.., 74-206 225/40R18 T88 T89 T91 A12 A14 A18
e1*2001/116*0292*.. 74-206 225/45R18 R09 Car V18 S01
- Caravan, Kombi 74-206 225/45R18 A01 G03
74-206 235/40R18 A01 K1a K1b K2b
74-206 245/35R18 A01 K1c K2b T88 T89 T92
74-206 245/40R18 A01 K1c K2b K56
Opel Zafira-B 69-177 225/40R18 T88 T89 T91 T92 0A1 A02 A04
A-H/Monocab /-V 74-147 215/40R18 R37 T85 T89 A05 A08 A09
e1*2001/116*0325*..; A12 A14 A18
e1*2007/46*0497*..: S01
e1*2007/46*0595*..
Saab 9-3 88-129 215/40R18 R37 T89 0A1 A02 A04
YS3F 88-206 225/40R18 T89 T91 A05 A08 A09
e4*2001/116*0065*.., 88-206 225/45R18 A01 G03 LK6 A12 A14 A18
e4*2001/116*0077*.. 88-206 225/45R18 R09 R35 A58 Car Cbo
88-206 235/40R18 A01 K1a K1b K25 K2b K56 KOV Lim V18
88-206 245/35R18 A01 K2b K56 R03 S01
Saab 9-5 88-184 215/45R18 K42 K56 R37 T89 T93 Z49 0A1 A01 A02
YS3E 88-191 225/40R18 K42 K56 T89 T91 Z49 A04 A05 A08
e11*96/27*0073*.., 88-191 235/40R18 K42 K56 Z49 A09 A12 A14
e4*2001/116*0096*.. A18 K1a K2b
S01
Saab 900, Saab 9-3 169 225/40R18 K1a K2b K42 K56 0A1 A01 A02
YS3D 85-169 225/35R18 K1a K2b K42 K56 T83 T87 A04 A05 A08
e4*95/54*0012*.., A09 A12 A14
e4*98/14*0012*.. A18 S01
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46230 nach §22 StVZO
Anlage 25 zum Gutachten Nr. 55008506 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ Australia 8018
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 5 von 10
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B29 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 330 mm an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46230 nach §22 StVZO
Anlage 25 zum Gutachten Nr. 55008506 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ Australia 8018
Hersteller Dt. Brennstoffvertrieb GmbH

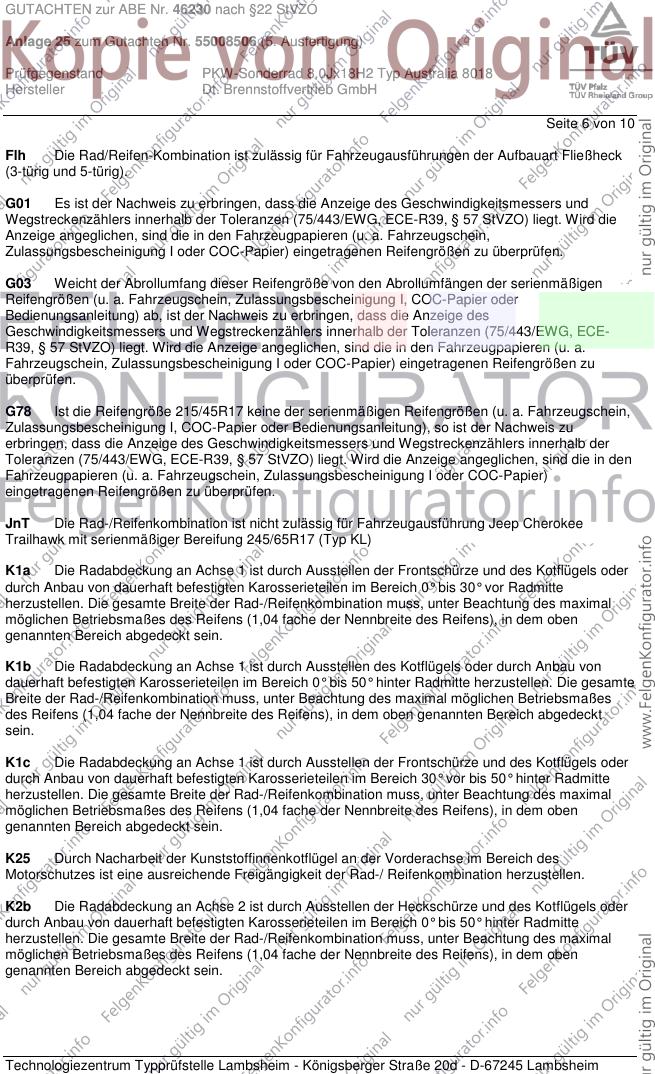

Seite 6 von 10
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G78 Ist die Reifengröße 215/45R17 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
JnT Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Jeep Cherokee
Trailhawk mit serienmäßiger Bereifung 245/65R17 (Typ KL)
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46230 nach §22 StVZO
Anlage 25 zum Gutachten Nr. 55008506 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ Australia 8018
Hersteller Dt. Brennstoffvertrieb GmbH

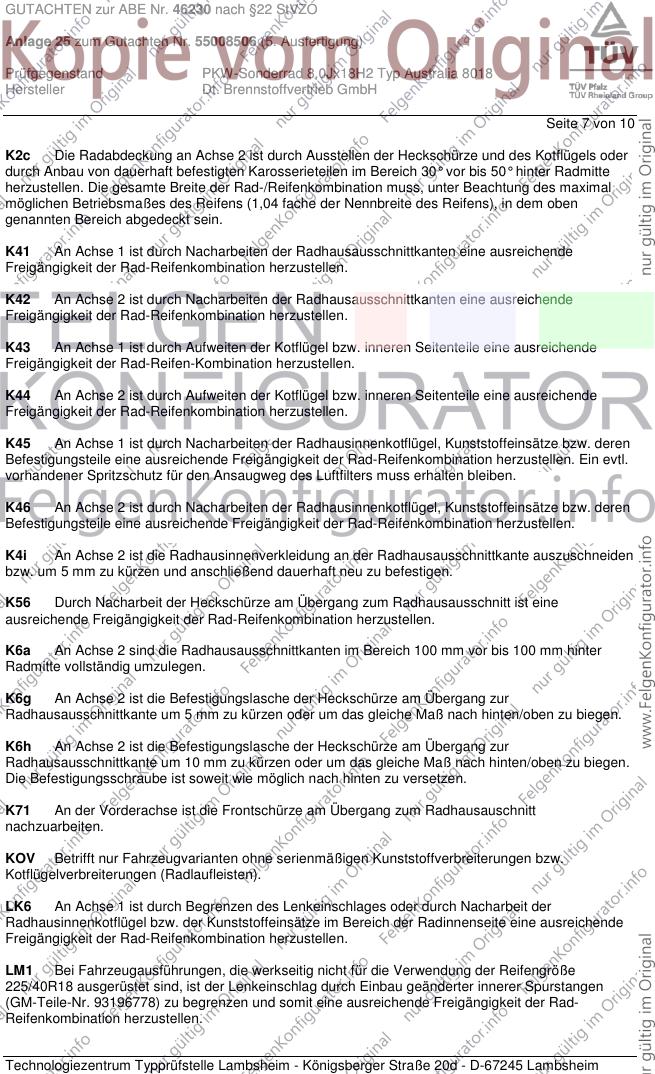

Seite 7 von 10
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K71 An der Vorderachse ist die Frontschürze am Übergang zum Radhausauschnitt
nachzuarbeiten.
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
LM1 Bei Fahrzeugausführungen, die werkseitig nicht für die Verwendung der Reifengröße
225/40R18 ausgerüstet sind, ist der Lenkeinschlag durch Einbau geänderter innerer Spurstangen
(GM-Teile-Nr. 93196778) zu begrenzen und somit eine ausreichende Freigängigkeit der Rad-
Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46230 nach §22 StVZO
Anlage 25 zum Gutachten Nr. 55008506 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ Australia 8018
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 8 von 10
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R34 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 225/60R17
oder 225/55R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(Spezialschraube zur Lochkreisänderung) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(Spezialschraube zur Lochkreisänderung) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(Spezialschraube zur Lochkreisänderung) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46230 nach §22 StVZO
Anlage 25 zum Gutachten Nr. 55008506 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ Australia 8018
Hersteller Dt. Brennstoffvertrieb GmbH

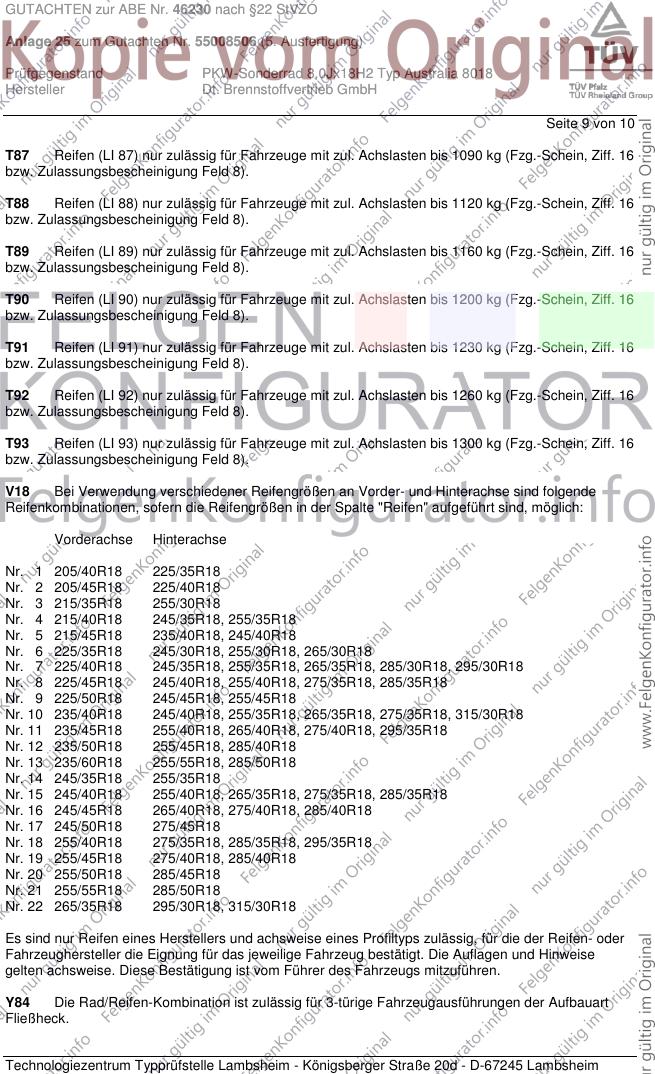

Seite 9 von 10
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/35R18 255/30R18
Nr. 4 215/40R18 245/35R18, 255/35R18
Nr. 5 215/45R18 235/40R18, 245/40R18
Nr. 6 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 7 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 8 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 9 225/50R18 245/45R18, 255/45R18
Nr. 10 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 11 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 12 235/50R18 255/45R18, 285/40R18
Nr. 13 235/60R18 255/55R18, 285/50R18
Nr. 14 245/35R18 255/35R18
Nr. 15 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 16 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 17 245/50R18 275/45R18
Nr. 18 255/40R18 275/35R18, 285/35R18, 295/35R18
Nr. 19 255/45R18 275/40R18, 285/40R18
Nr. 20 255/50R18 285/45R18
Nr. 21 255/55R18 285/50R18
Nr. 22 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46230 nach §22 StVZO
Anlage 25 zum Gutachten Nr. 55008506 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ Australia 8018
Hersteller Dt. Brennstoffvertrieb GmbH

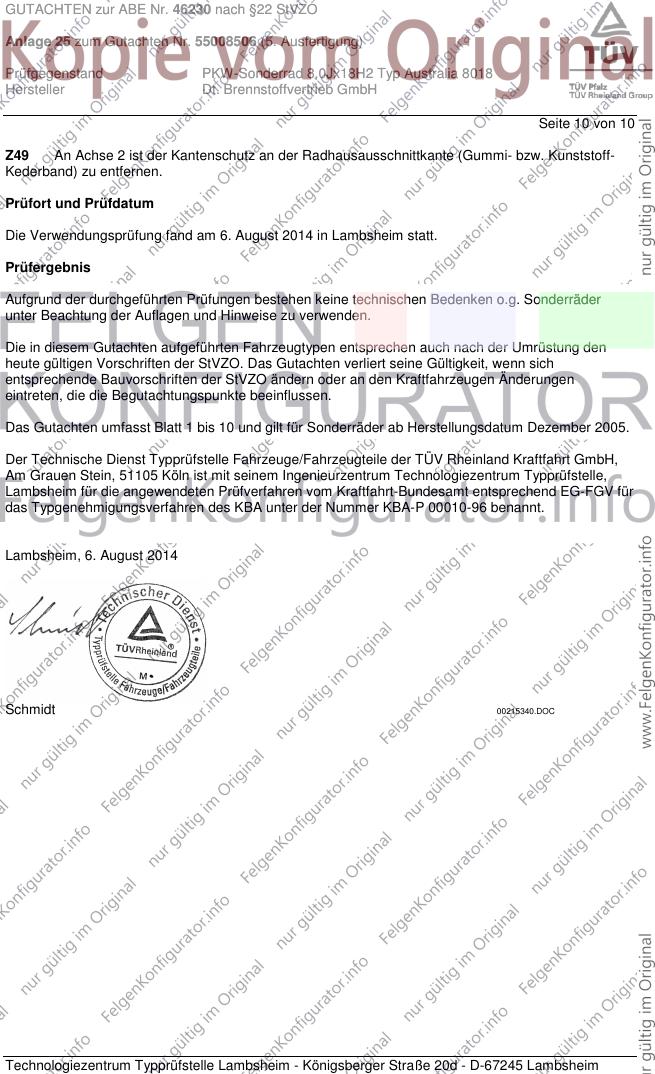

Seite 10 von 10
Z49 An Achse 2 ist der Kantenschutz an der Radhausausschnittkante (Gummi- bzw. Kunststoff-
Kederband) zu entfernen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 6. August 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Dezember 2005.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 6. August 2014
Schmidt 00215340.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
