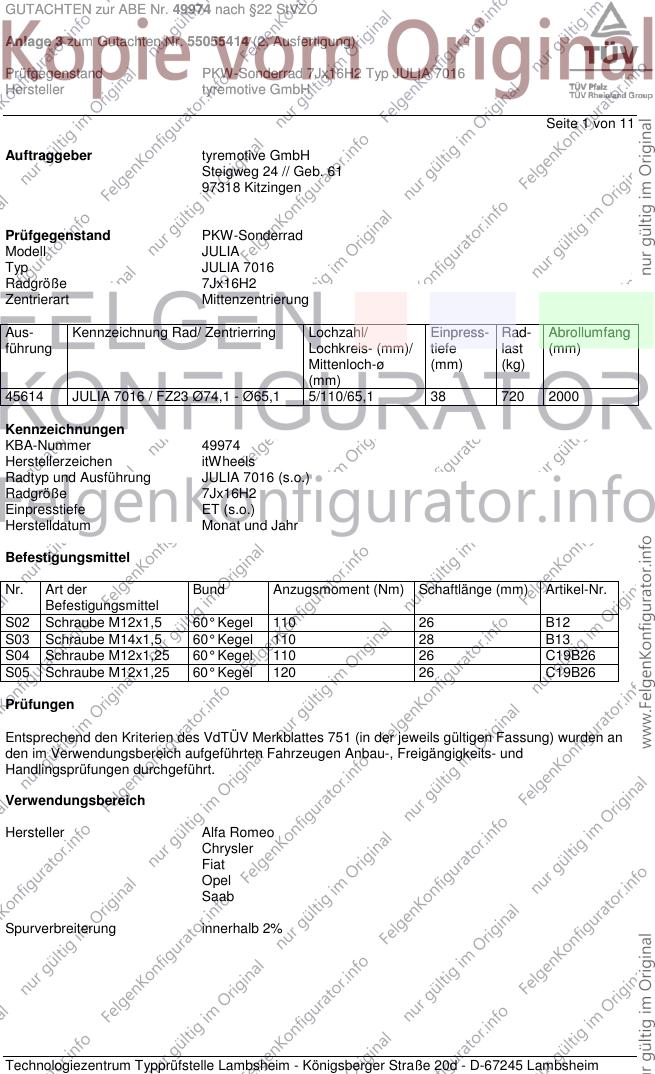

GUTACHTEN zur ABE Nr. 49974 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55055414 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ JULIA 7016
Hersteller tyremotive GmbH
Seite 1 von 11
Auftraggeber tyremotive GmbH
Steigweg 24 // Geb. 61
97318 Kitzingen
Prüfgegenstand PKW-Sonderrad
Modell JULIA
Typ JULIA 7016
Radgröße 7Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
45614 JULIA 7016 / FZ23 Ø74,1 - Ø65,1 5/110/65,1 38 720 2000
Kennzeichnungen
KBA-Nummer 49974
Herstellerzeichen itWheels
Radtyp und Ausführung JULIA 7016 (s.o.)
Radgröße 7Jx16H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Schraube M12x1,5 60° Kegel 110 26 B12
S03 Schraube M14x1,5 60° Kegel 110 28 B13
S04 Schraube M12x1,25 60° Kegel 110 26 C19B26
S05 Schraube M12x1,25 60° Kegel 120 26 C19B26
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Alfa Romeo
Chrysler
Fiat
Opel
Saab
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49974 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55055414 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ JULIA 7016
Hersteller tyremotive GmbH

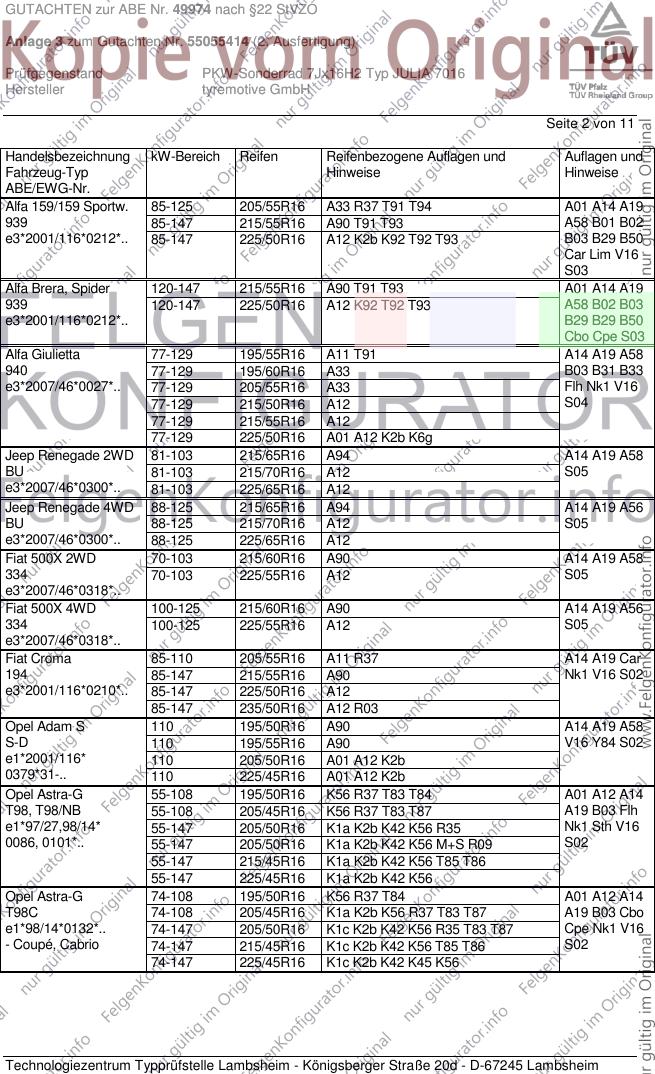

Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Alfa 159/159 Sportw. 85-125 205/55R16 A33 R37 T91 T94 A01 A14 A19
939 85-147 215/55R16 A90 T91 T93 A58 B01 B02
e3*2001/116*0212*.. 85-147 225/50R16 A12 K2b K92 T92 T93 B03 B29 B50
Car Lim V16
S03
Alfa Brera, Spider 120-147 215/55R16 A90 T91 T93 A01 A14 A19
939 120-147 225/50R16 A12 K92 T92 T93 A58 B02 B03
e3*2001/116*0212*.. B29 B29 B50
Cbo Cpe S03
Alfa Giulietta 77-129 195/55R16 A11 T91 A14 A19 A58
940 77-129 195/60R16 A33 B03 B31 B33
e3*2007/46*0027*.. 77-129 205/55R16 A33 Flh Nk1 V16
77-129 215/50R16 A12 S04
77-129 215/55R16 A12
77-129 225/50R16 A01 A12 K2b K6g
Jeep Renegade 2WD 81-103 215/65R16 A94 A14 A19 A58
BU 81-103 215/70R16 A12 S05
e3*2007/46*0300*.. 81-103 225/65R16 A12
Jeep Renegade 4WD 88-125 215/65R16 A94 A14 A19 A56
BU 88-125 215/70R16 A12 S05
e3*2007/46*0300*.. 88-125 225/65R16 A12
Fiat 500X 2WD 70-103 215/60R16 A90 A14 A19 A58
334 70-103 225/55R16 A12 S05
e3*2007/46*0318*..
Fiat 500X 4WD 100-125 215/60R16 A90 A14 A19 A56
334 100-125 225/55R16 A12 S05
e3*2007/46*0318*..
Fiat Croma 85-110 205/55R16 A11 R37 A14 A19 Car
194 85-147 215/55R16 A90 Nk1 V16 S02
e3*2001/116*0210*.. 85-147 225/50R16 A12
85-147 235/50R16 A12 R03
Opel Adam S 110 195/50R16 A90 A14 A19 A58
S-D 110 195/55R16 A90 V16 Y84 S02
e1*2001/116* 110 205/50R16 A01 A12 K2b
0379*31-.. 110 225/45R16 A01 A12 K2b
Opel Astra-G 55-108 195/50R16 K56 R37 T83 T84 A01 A12 A14
T98, T98/NB 55-108 205/45R16 K56 R37 T83 T87 A19 B03 Flh
e1*97/27,98/14* 55-147 205/50R16 K1a K2b K42 K56 R35 Nk1 Sth V16
0086, 0101*.. 55-147 205/50R16 K1a K2b K42 K56 M+S R09 S02
55-147 215/45R16 K1a K2b K42 K56 T85 T86
55-147 225/45R16 K1a K2b K42 K56
Opel Astra-G 74-108 195/50R16 K56 R37 T84 A01 A12 A14
T98C 74-108 205/45R16 K1a K2b K56 R37 T83 T87 A19 B03 Cbo
e1*98/14*0132*.. 74-147 205/50R16 K1c K2b K42 K56 R35 T83 T87 Cpe Nk1 V16
- Coupé, Cabrio 74-147 215/45R16 K1c K2b K42 K56 T85 T86 S02
74-147 225/45R16 K1c K2b K42 K45 K56
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49974 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55055414 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ JULIA 7016
Hersteller tyremotive GmbH

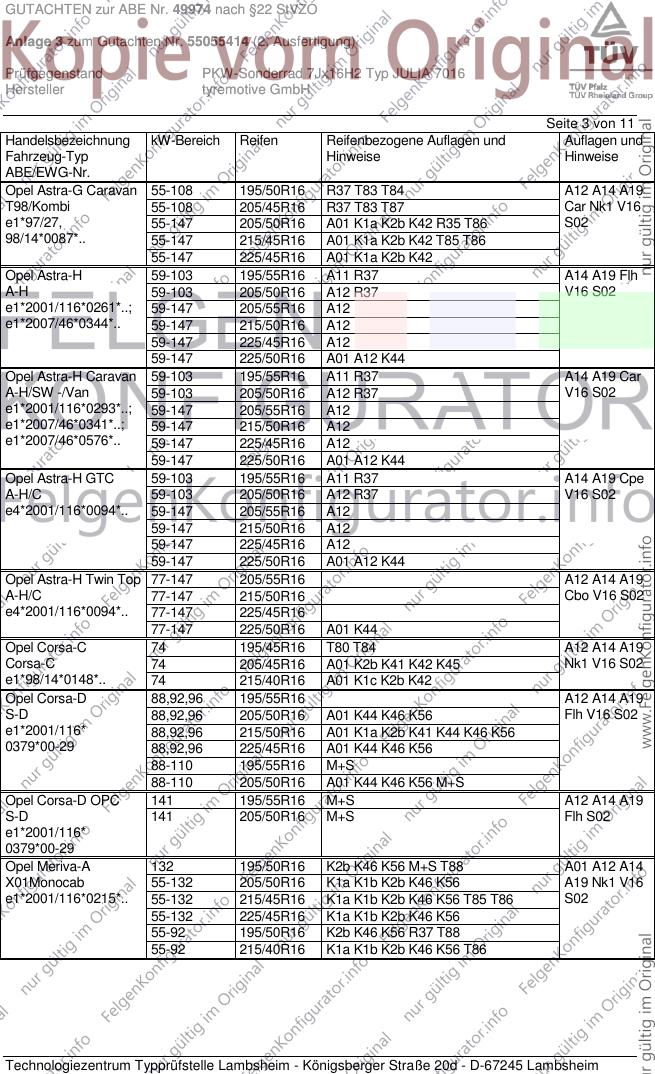

Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Astra-G Caravan 55-108 195/50R16 R37 T83 T84 A12 A14 A19
T98/Kombi 55-108 205/45R16 R37 T83 T87 Car Nk1 V16
e1*97/27, 55-147 205/50R16 A01 K1a K2b K42 R35 T86 S02
98/14*0087*.. 55-147 215/45R16 A01 K1a K2b K42 T85 T86
55-147 225/45R16 A01 K1a K2b K42
Opel Astra-H 59-103 195/55R16 A11 R37 A14 A19 Flh
A-H 59-103 205/50R16 A12 R37 V16 S02
e1*2001/116*0261*..; 59-147 205/55R16 A12
e1*2007/46*0344*.. 59-147 215/50R16 A12
59-147 225/45R16 A12
59-147 225/50R16 A01 A12 K44
Opel Astra-H Caravan 59-103 195/55R16 A11 R37 A14 A19 Car
A-H/SW -/Van 59-103 205/50R16 A12 R37 V16 S02
e1*2001/116*0293*..; 59-147 205/55R16 A12
e1*2007/46*0341*..; 59-147 215/50R16 A12
e1*2007/46*0576*.. 59-147 225/45R16 A12
59-147 225/50R16 A01 A12 K44
Opel Astra-H GTC 59-103 195/55R16 A11 R37 A14 A19 Cpe
A-H/C 59-103 205/50R16 A12 R37 V16 S02
e4*2001/116*0094*.. 59-147 205/55R16 A12
59-147 215/50R16 A12
59-147 225/45R16 A12
59-147 225/50R16 A01 A12 K44
Opel Astra-H Twin Top 77-147 205/55R16 A12 A14 A19
A-H/C 77-147 215/50R16 Cbo V16 S02
e4*2001/116*0094*.. 77-147 225/45R16
77-147 225/50R16 A01 K44
Opel Corsa-C 74 195/45R16 T80 T84 A12 A14 A19
Corsa-C 74 205/45R16 A01 K2b K41 K42 K45 Nk1 V16 S02
e1*98/14*0148*.. 74 215/40R16 A01 K1c K2b K42
Opel Corsa-D 88,92,96 195/55R16 A12 A14 A19
S-D 88,92,96 205/50R16 A01 K44 K46 K56 Flh V16 S02
e1*2001/116* 88,92,96 215/50R16 A01 K1a K2b K41 K44 K46 K56
0379*00-29 88,92,96 225/45R16 A01 K44 K46 K56
88-110 195/55R16 M+S
88-110 205/50R16 A01 K44 K46 K56 M+S
Opel Corsa-D OPC 141 195/55R16 M+S A12 A14 A19
S-D 141 205/50R16 M+S Flh S02
e1*2001/116*
0379*00-29
Opel Meriva-A 132 195/50R16 K2b K46 K56 M+S T88 A01 A12 A14
X01Monocab 55-132 205/50R16 K1a K1b K2b K46 K56 A19 Nk1 V16
e1*2001/116*0215*.. 55-132 215/45R16 K1a K1b K2b K46 K56 T85 T86 S02
55-132 225/45R16 K1a K1b K2b K46 K56
55-92 195/50R16 K2b K46 K56 R37 T88
55-92 215/40R16 K1a K1b K2b K46 K56 T86
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49974 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55055414 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ JULIA 7016
Hersteller tyremotive GmbH

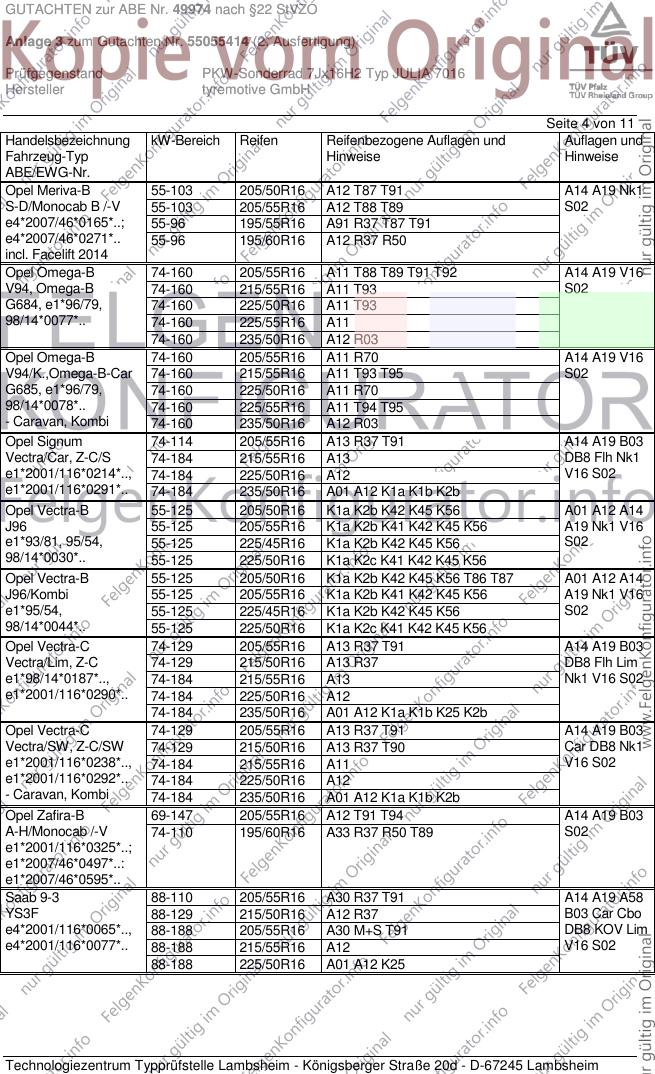

Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Meriva-B 55-103 205/50R16 A12 T87 T91 A14 A19 Nk1
S-D/Monocab B /-V 55-103 205/55R16 A12 T88 T89 S02
e4*2007/46*0165*..; 55-96 195/55R16 A91 R37 T87 T91
e4*2007/46*0271*.. 55-96 195/60R16 A12 R37 R50
incl. Facelift 2014
Opel Omega-B 74-160 205/55R16 A11 T88 T89 T91 T92 A14 A19 V16
V94, Omega-B 74-160 215/55R16 A11 T93 S02
G684, e1*96/79, 74-160 225/50R16 A11 T93
98/14*0077*.. 74-160 225/55R16 A11
74-160 235/50R16 A12 R03
Opel Omega-B 74-160 205/55R16 A11 R70 A14 A19 V16
V94/K.,Omega-B-Car 74-160 215/55R16 A11 T93 T95 S02
G685, e1*96/79, 74-160 225/50R16 A11 R70
98/14*0078*.. 74-160 225/55R16 A11 T94 T95
- Caravan, Kombi 74-160 235/50R16 A12 R03
Opel Signum 74-114 205/55R16 A13 R37 T91 A14 A19 B03
Vectra/Car, Z-C/S 74-184 215/55R16 A13 DB8 Flh Nk1
e1*2001/116*0214*.., 74-184 225/50R16 A12 V16 S02
e1*2001/116*0291*.. 74-184 235/50R16 A01 A12 K1a K1b K2b
Opel Vectra-B 55-125 205/50R16 K1a K2b K42 K45 K56 A01 A12 A14
J96 55-125 205/55R16 K1a K2b K41 K42 K45 K56 A19 Nk1 V16
e1*93/81, 95/54, 55-125 225/45R16 K1a K2b K42 K45 K56 S02
98/14*0030*.. 55-125 225/50R16 K1a K2c K41 K42 K45 K56
Opel Vectra-B 55-125 205/50R16 K1a K2b K42 K45 K56 T86 T87 A01 A12 A14
J96/Kombi 55-125 205/55R16 K1a K2b K41 K42 K45 K56 A19 Nk1 V16
e1*95/54, 55-125 225/45R16 K1a K2b K42 K45 K56 S02
98/14*0044*.. 55-125 225/50R16 K1a K2c K41 K42 K45 K56
Opel Vectra-C 74-129 205/55R16 A13 R37 T91 A14 A19 B03
Vectra/Lim, Z-C 74-129 215/50R16 A13 R37 DB8 Flh Lim
e1*98/14*0187*.., 74-184 215/55R16 A13 Nk1 V16 S02
e1*2001/116*0290*.. 74-184 225/50R16 A12
74-184 235/50R16 A01 A12 K1a K1b K25 K2b
Opel Vectra-C 74-129 205/55R16 A13 R37 T91 A14 A19 B03
Vectra/SW, Z-C/SW 74-129 215/50R16 A13 R37 T90 Car DB8 Nk1
e1*2001/116*0238*.., 74-184 215/55R16 A11 V16 S02
e1*2001/116*0292*.. 74-184 225/50R16 A12
- Caravan, Kombi 74-184 235/50R16 A01 A12 K1a K1b K2b
Opel Zafira-B 69-147 205/55R16 A12 T91 T94 A14 A19 B03
A-H/Monocab /-V 74-110 195/60R16 A33 R37 R50 T89 S02
e1*2001/116*0325*..;
e1*2007/46*0497*..:
e1*2007/46*0595*..
Saab 9-3 88-110 205/55R16 A30 R37 T91 A14 A19 A58
YS3F 88-129 215/50R16 A12 R37 B03 Car Cbo
e4*2001/116*0065*.., 88-188 205/55R16 A30 M+S T91 DB8 KOV Lim
e4*2001/116*0077*.. 88-188 215/55R16 A12 V16 S02
88-188 225/50R16 A01 A12 K25
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49974 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55055414 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ JULIA 7016
Hersteller tyremotive GmbH

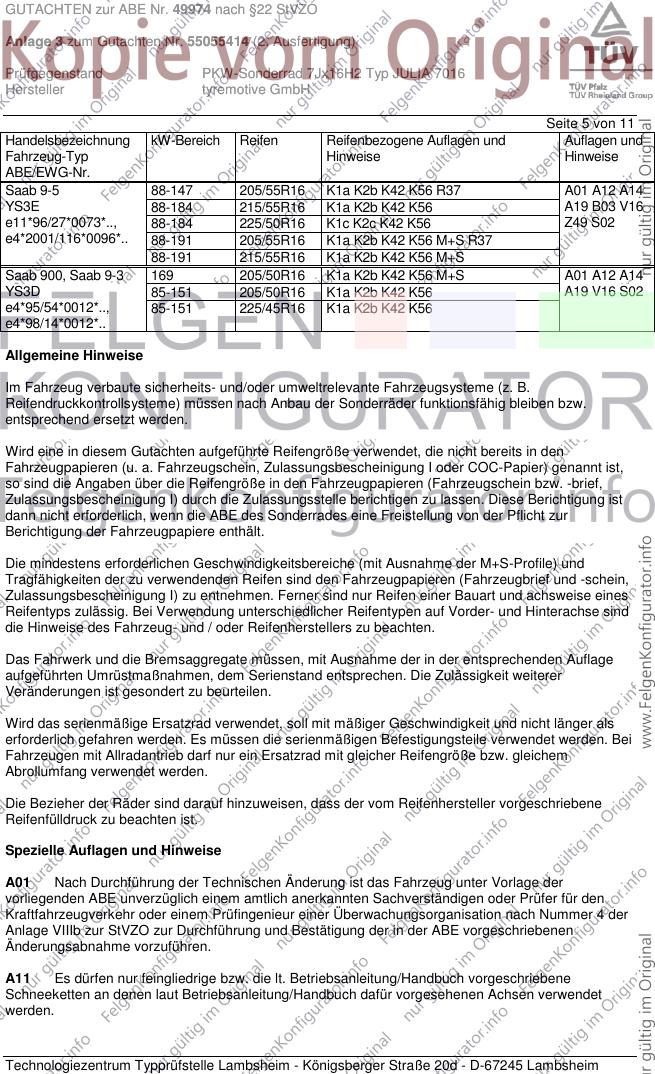

Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Saab 9-5 88-147 205/55R16 K1a K2b K42 K56 R37 A01 A12 A14
YS3E 88-184 215/55R16 K1a K2b K42 K56 A19 B03 V16
e11*96/27*0073*.., 88-184 225/50R16 K1c K2c K42 K56 Z49 S02
e4*2001/116*0096*.. 88-191 205/55R16 K1a K2b K42 K56 M+S R37
88-191 215/55R16 K1a K2b K42 K56 M+S
Saab 900, Saab 9-3 169 205/50R16 K1a K2b K42 K56 M+S A01 A12 A14
YS3D 85-151 205/50R16 K1a K2b K42 K56 A19 V16 S02
e4*95/54*0012*.., 85-151 225/45R16 K1a K2b K42 K56
e4*98/14*0012*..
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49974 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55055414 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ JULIA 7016
Hersteller tyremotive GmbH

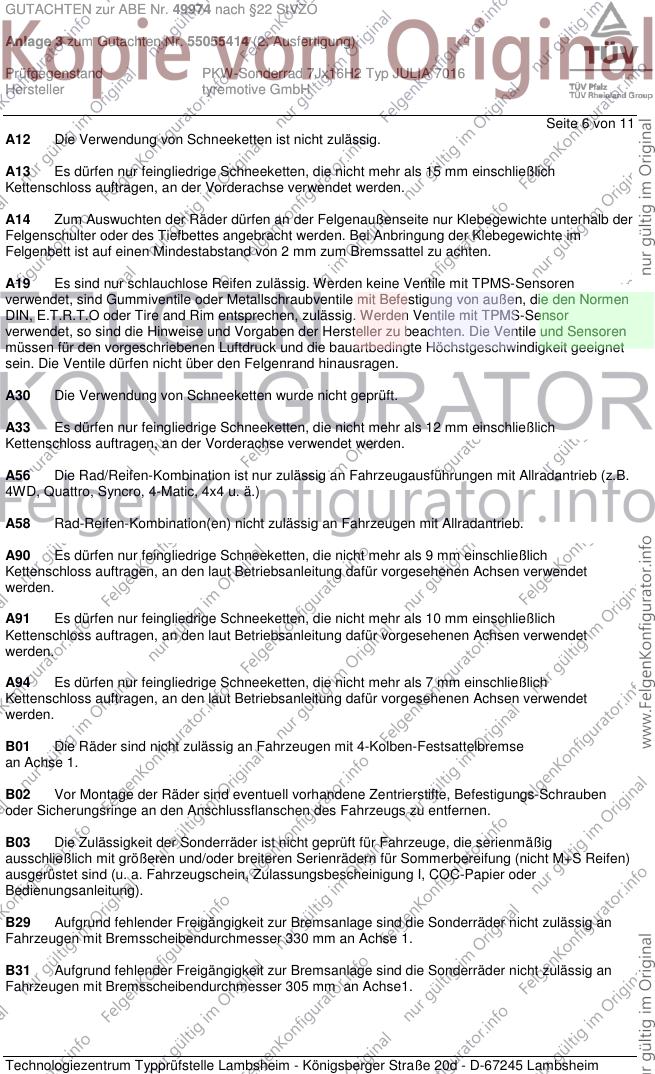

Seite 6 von 11
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A94 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 7 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B01 Die Räder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Festsattelbremse
an Achse 1.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B29 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 330 mm an Achse 1.
B31 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 305 mm an Achse1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49974 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55055414 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ JULIA 7016
Hersteller tyremotive GmbH

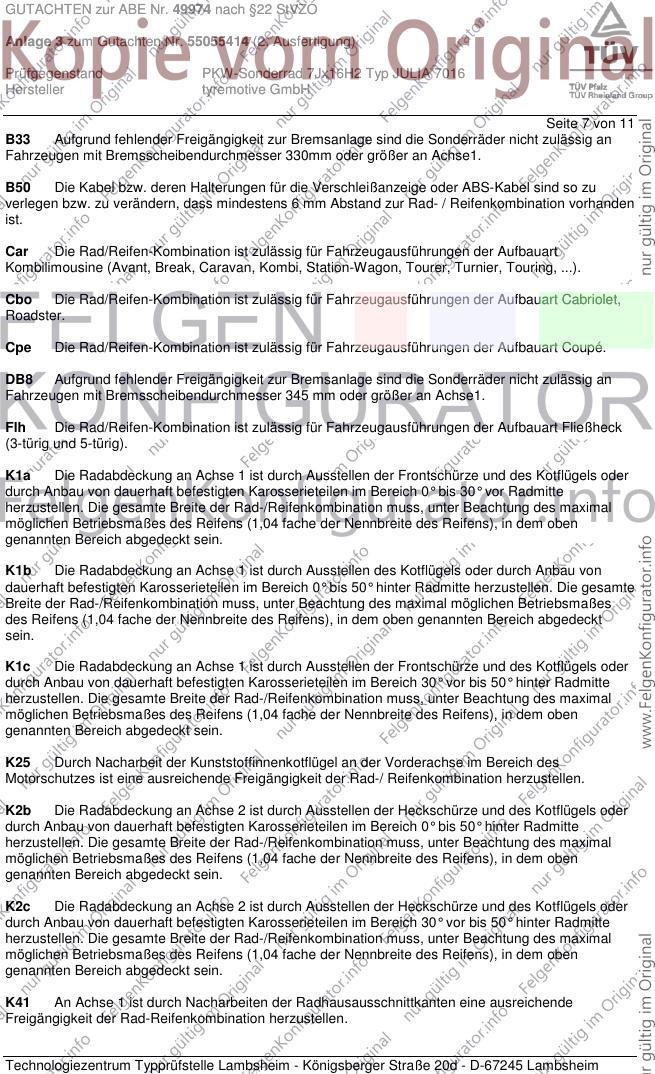

Seite 7 von 11
B33 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 330mm oder größer an Achse1.
B50 Die Kabel bzw. deren Halterungen für die Verschleißanzeige oder ABS-Kabel sind so zu
verlegen bzw. zu verändern, dass mindestens 6 mm Abstand zur Rad- / Reifenkombination vorhanden
ist.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
DB8 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 345 mm oder größer an Achse1.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49974 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55055414 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ JULIA 7016
Hersteller tyremotive GmbH

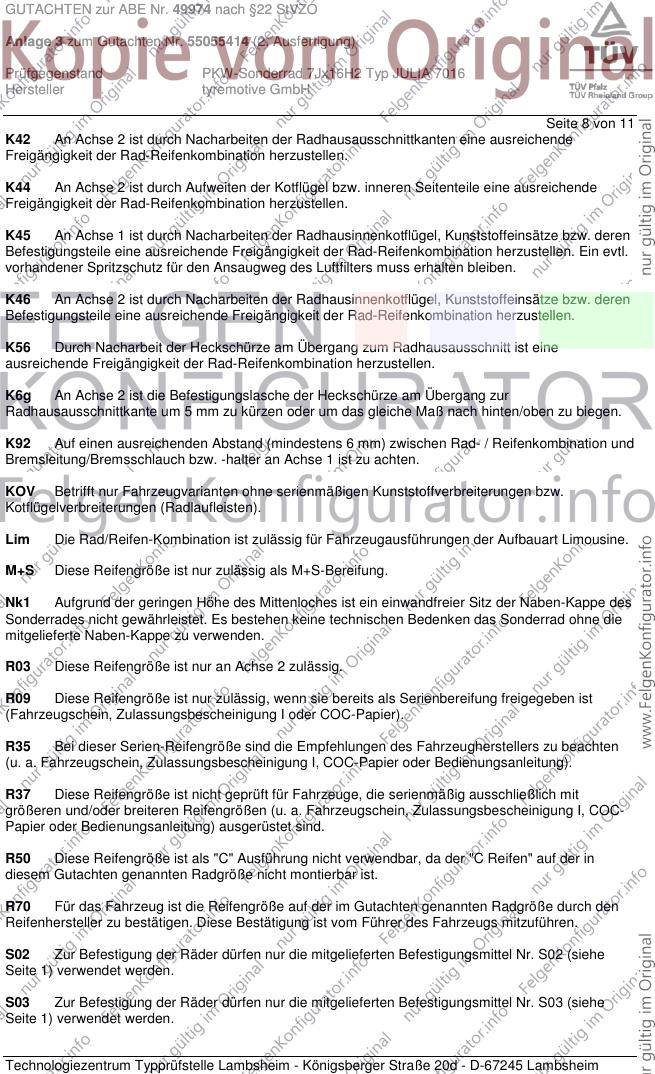

Seite 8 von 11
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K92 Auf einen ausreichenden Abstand (mindestens 6 mm) zwischen Rad- / Reifenkombination und
Bremsleitung/Bremsschlauch bzw. -halter an Achse 1 ist zu achten.
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Nk1 Aufgrund der geringen Höhe des Mittenloches ist ein einwandfreier Sitz der Naben-Kappe des
Sonderrades nicht gewährleistet. Es bestehen keine technischen Bedenken das Sonderrad ohne die
mitgelieferte Naben-Kappe zu verwenden.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R50 Diese Reifengröße ist als "C" Ausführung nicht verwendbar, da der "C Reifen" auf der in
diesem Gutachten genannten Radgröße nicht montierbar ist.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49974 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55055414 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ JULIA 7016
Hersteller tyremotive GmbH

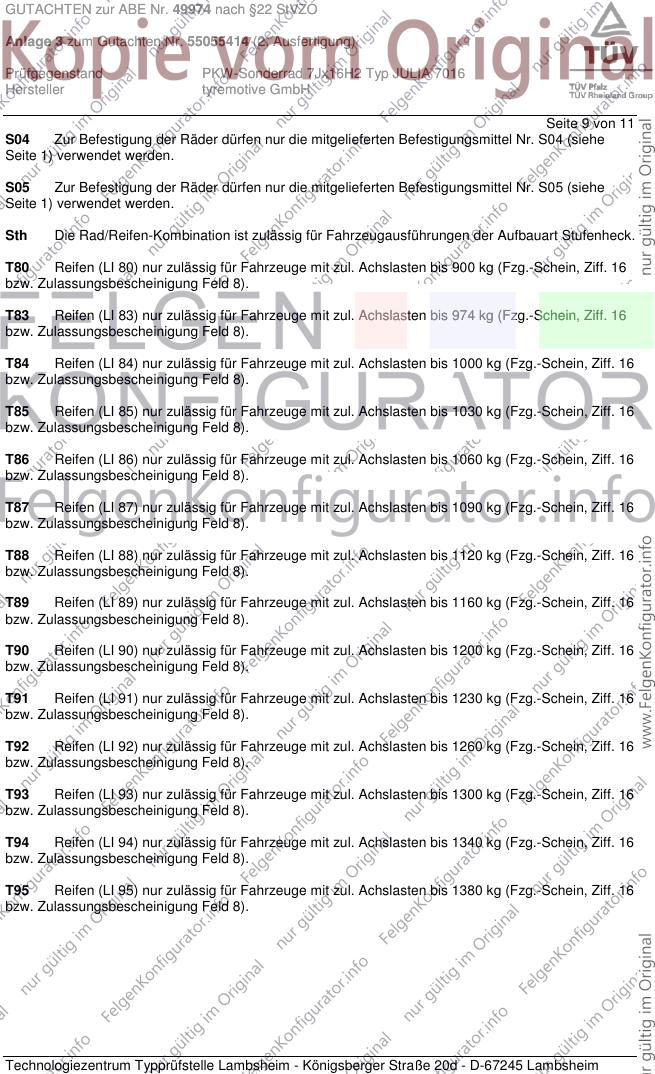

Seite 9 von 11
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49974 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55055414 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ JULIA 7016
Hersteller tyremotive GmbH

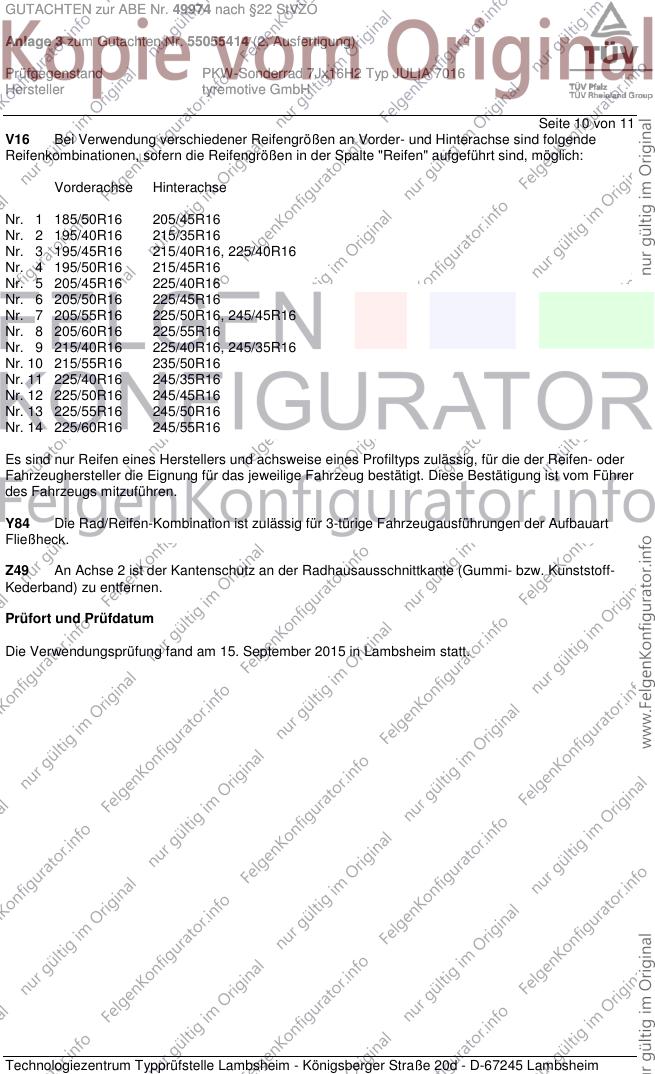

Seite 10 von 11
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Z49 An Achse 2 ist der Kantenschutz an der Radhausausschnittkante (Gummi- bzw. Kunststoff-
Kederband) zu entfernen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 15. September 2015 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49974 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55055414 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ JULIA 7016
Hersteller tyremotive GmbH
Seite 11 von 11
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Mai 2014.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 15. September 2015
Coen
CC/CC 00235275.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
