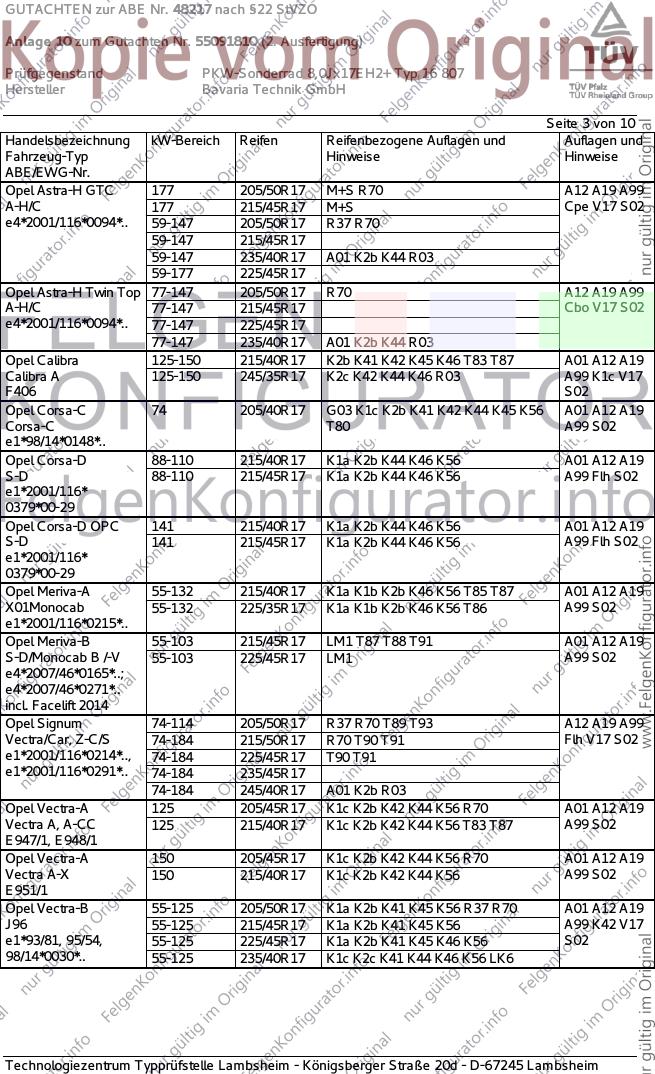

GUTACHTEN zur ABE Nr. 48217 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55091810 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17EH2+ Typ 16 807
Hersteller Bavaria Technik GmbH
Seite 1 von 10
Auftraggeber Bavaria Technik GmbH
Dr.-Kilian-Straße 11
92637 Weiden
QM-Nr.: 49 02 0450810
Prüfgegenstand PKW-Sonderrad
Modell 16
Typ 16 807
Radgröße 8,0Jx17EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
- P 16 807 38 P/ohne Ring 5/110/65,1 38 720 2100
Kennzeichnungen
KBA-Nummer 48217
Herstellerzeichen BA.T.
Radtyp und Ausführung 16 807 (s.o.)
Radgröße 8,0Jx17EH2+
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M12x1,5 Kegel 60° 110 24
S03 Schraube M14x1,5 Kegel 60° 110 27
S04 Schraube M12x1,25 Kegel 60° 110 24
S05 Schraube M12x1,25 Kegel 60° 135 24
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Alfa Romeo
Chrysler
Fiat
Opel
Saab
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48217 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55091810 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17EH2+ Typ 16 807
Hersteller Bavaria Technik GmbH
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Alfa 159/159 Sportw. 85-136 225/45R17 T90 T91 T93 A12 A19 A58
939 85-136 225/50R17 A01 K2b R09 A99 B01 B02
e3*2001/116*0212*.. 85-136 225/50R17 A01 G03 K2b B29 Car Lim
85-136 235/45R17 S03
Alfa Brera, Spider 120-136 225/45R17 T90 T91 T93 A12 A19 A58
939 120-136 225/50R17 A99 B01 B02
e3*2001/116*0212*.. 120-136 235/45R17 B29 Cbo Cpe
S03
Alfa Giulietta 77-129 215/45R17 A90 R37 T91 A19 A58 A99
940 77-129 225/45R17 A01 A12 K2b K6g B29 Flh V17
e3*2007/46*0027*.. 77-129 235/40R17 A01 A12 K2b K6g S04
77-129 235/45R17 A01 A12 K2b K6g
77-129 245/40R17 A01 A12 K1b K2b K4i K6a K6h
Jeep Cherokee 103-200 225/60R17 K1a A01 A12 A19
KL 103-200 235/55R17 K1a A57 A99 JnT
e4*2007/46*0783*.. R34 S05
Fiat Croma 85-110 205/50R17 R37 R70 T89 T93 A12 A19 A99
194 85-147 215/50R17 A01 K25 R70 Car V17 S02
e3*2001/116*0210*.. 85-147 225/45R17
85-147 235/45R17 R03
85-147 245/40R17 R03
Opel Astra-G 55-108 205/40R17 K1a K2b K42 R37 T80 T81 T84 A01 A12 A19
T98, T98/NB 55-108 205/45R17 K1a K2b K42 R37 R70 T84 T88 A99 Flh K56
e1*97/27,98/14* 55-147 215/40R17 K1a K2b K42 R35 T83 T85 T87 Sth V17 S02
0086, 0101*.. 55-147 215/45R17 G01 K1a K2b K42 K45
55-147 235/40R17 K1c K2c K41 K42 K45
Opel Astra-G 74-108 205/40R17 K1c K2b K42 R37 T80 T81 T84 A01 A12 A19
T98C 74-108 205/45R17 K1c K2b K42 K45 R37 R70 T84 A99 Cbo Cpe
e1*98/14*0132*.. 74-147 215/40R17 K1c K2b K42 K45 T83 T85 T87 K56 V17 S02
- Coupé, Cabrio 74-147 215/45R17 G01 K1c K2b K42 K45
74-147 225/35R17 K1c K2b K42 K45 T82 T86
74-147 235/40R17 K1c K2b K41 K42 K45
Opel Astra-G Caravan 55-108 205/40R17 K1a K2b K42 R37 T80 T81 T84 A01 A12 A19
T98/Kombi 55-108 205/45R17 K1a K2b K42 R37 R70 A99 Car V17
e1*97/27, 55-147 215/40R17 K1a K2b K42 R37 T83 T85 S02
98/14*0087*.. 55-147 215/45R17 G03 K1a K2b K42 K45
55-147 235/40R17 K1c K2c K41 K42 K45
Opel Astra-H 59-147 205/50R17 R37 R70 A12 A19 A99
A-H 59-147 215/45R17 Flh V17 S02
e1*2001/116*0261*..; 59-147 225/45R17
e1*2007/46*0344*.. 59-147 235/40R17 A01 K2b K44 R03
Opel Astra-H Caravan 59-147 205/50R17 R37 R70 A12 A19 A99
A-H/SW -/Van 59-147 215/45R17 Car V17 S02
e1*2001/116*0293*..; 59-147 225/45R17
e1*2007/46*0341*..; 59-147 235/40R17 A01 K2b K44 R03
e1*2007/46*0576*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48217 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55091810 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17EH2+ Typ 16 807
Hersteller Bavaria Technik GmbH
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Astra-H GTC 177 205/50R17 M+S R70 A12 A19 A99
A-H/C 177 215/45R17 M+S Cpe V17 S02
e4*2001/116*0094*.. 59-147 205/50R17 R37 R70
59-147 215/45R17
59-147 235/40R17 A01 K2b K44 R03
59-177 225/45R17
Opel Astra-H Twin Top 77-147 205/50R17 R70 A12 A19 A99
A-H/C 77-147 215/45R17 Cbo V17 S02
e4*2001/116*0094*.. 77-147 225/45R17
77-147 235/40R17 A01 K2b K44 R03
Opel Calibra 125-150 215/40R17 K2b K41 K42 K45 K46 T83 T87 A01 A12 A19
Calibra A 125-150 245/35R17 K2c K42 K44 K46 R03 A99 K1c V17
F406 S02
Opel Corsa-C 74 205/40R17 G03 K1c K2b K41 K42 K44 K45 K56 A01 A12 A19
Corsa-C T80 A99 S02
e1*98/14*0148*..
Opel Corsa-D 88-110 215/40R17 K1a K2b K44 K46 K56 A01 A12 A19
S-D 88-110 215/45R17 K1a K2b K44 K46 K56 A99 Flh S02
e1*2001/116*
0379*00-29
Opel Corsa-D OPC 141 215/40R17 K1a K2b K44 K46 K56 A01 A12 A19
S-D 141 215/45R17 K1a K2b K44 K46 K56 A99 Flh S02
e1*2001/116*
0379*00-29
Opel Meriva-A 55-132 215/40R17 K1a K1b K2b K46 K56 T85 T87 A01 A12 A19
X01Monocab 55-132 225/35R17 K1a K1b K2b K46 K56 T86 A99 S02
e1*2001/116*0215*..
Opel Meriva-B 55-103 215/45R17 LM1 T87 T88 T91 A01 A12 A19
S-D/Monocab B /-V 55-103 225/45R17 LM1 A99 S02
e4*2007/46*0165*..;
e4*2007/46*0271*..
incl. Facelift 2014
Opel Signum 74-114 205/50R17 R37 R70 T89 T93 A12 A19 A99
Vectra/Car, Z-C/S 74-184 215/50R17 R70 T90 T91 Flh V17 S02
e1*2001/116*0214*.., 74-184 225/45R17 T90 T91
e1*2001/116*0291*.. 74-184 235/45R17
74-184 245/40R17 A01 K2b R03
Opel Vectra-A 125 205/45R17 K1c K2b K42 K44 K56 R70 A01 A12 A19
Vectra A, A-CC 125 215/40R17 K1c K2b K42 K44 K56 T83 T87 A99 S02
E947/1, E948/1
Opel Vectra-A 150 205/45R17 K1c K2b K42 K44 K56 R70 A01 A12 A19
Vectra A-X 150 215/40R17 K1c K2b K42 K44 K56 A99 S02
E951/1
Opel Vectra-B 55-125 205/50R17 K1a K2b K41 K45 K56 R37 R70 A01 A12 A19
J96 55-125 215/45R17 K1a K2b K41 K45 K56 A99 K42 V17
e1*93/81, 95/54, 55-125 225/45R17 K1a K2b K41 K45 K46 K56 S02
98/14*0030*.. 55-125 235/40R17 K1c K2c K41 K44 K46 K56 LK6
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

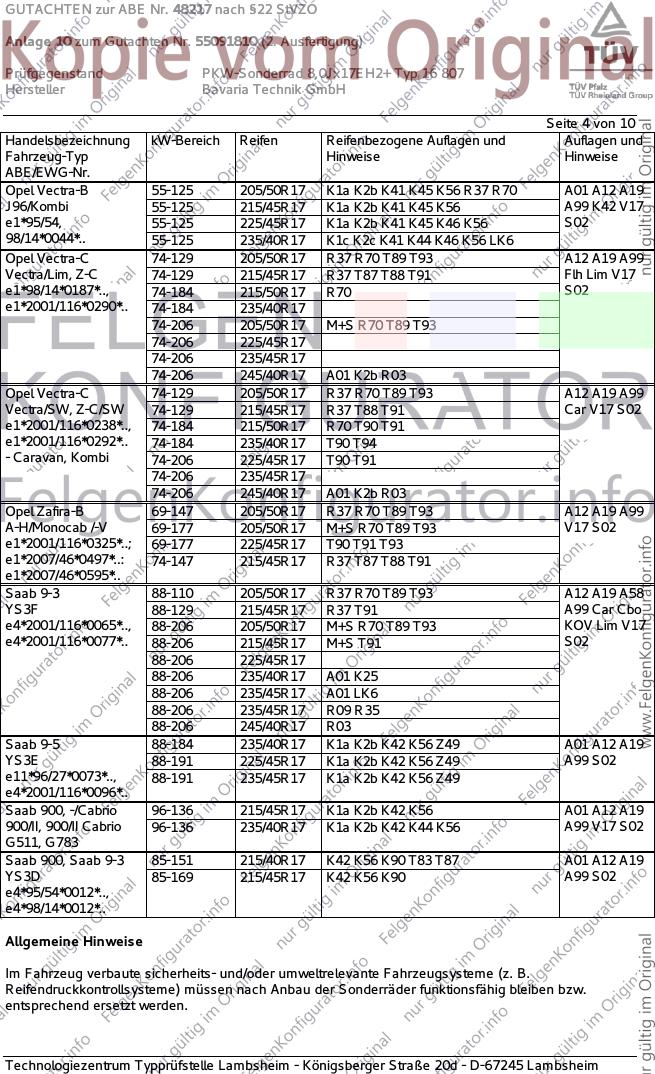

GUTACHTEN zur ABE Nr. 48217 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55091810 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17EH2+ Typ 16 807
Hersteller Bavaria Technik GmbH
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Vectra-B 55-125 205/50R17 K1a K2b K41 K45 K56 R37 R70 A01 A12 A19
J96/Kombi 55-125 215/45R17 K1a K2b K41 K45 K56 A99 K42 V17
e1*95/54, 55-125 225/45R17 K1a K2b K41 K45 K46 K56 S02
98/14*0044*.. 55-125 235/40R17 K1c K2c K41 K44 K46 K56 LK6
Opel Vectra-C 74-129 205/50R17 R37 R70 T89 T93 A12 A19 A99
Vectra/Lim, Z-C 74-129 215/45R17 R37 T87 T88 T91 Flh Lim V17
e1*98/14*0187*.., 74-184 215/50R17 R70 S02
e1*2001/116*0290*.. 74-184 235/40R17
74-206 205/50R17 M+S R70 T89 T93
74-206 225/45R17
74-206 235/45R17
74-206 245/40R17 A01 K2b R03
Opel Vectra-C 74-129 205/50R17 R37 R70 T89 T93 A12 A19 A99
Vectra/SW, Z-C/SW 74-129 215/45R17 R37 T88 T91 Car V17 S02
e1*2001/116*0238*.., 74-184 215/50R17 R70 T90 T91
e1*2001/116*0292*.. 74-184 235/40R17 T90 T94
- Caravan, Kombi 74-206 225/45R17 T90 T91
74-206 235/45R17
74-206 245/40R17 A01 K2b R03
Opel Zafira-B 69-147 205/50R17 R37 R70 T89 T93 A12 A19 A99
A-H/Monocab /-V 69-177 205/50R17 M+S R70 T89 T93 V17 S02
e1*2001/116*0325*..; 69-177 225/45R17 T90 T91 T93
e1*2007/46*0497*..: 74-147 215/45R17 R37 T87 T88 T91
e1*2007/46*0595*..
Saab 9-3 88-110 205/50R17 R37 R70 T89 T93 A12 A19 A58
YS3F 88-129 215/45R17 R37 T91 A99 Car Cbo
e4*2001/116*0065*.., 88-206 205/50R17 M+S R70 T89 T93 KOV Lim V17
e4*2001/116*0077*.. 88-206 215/45R17 M+S T91 S02
88-206 225/45R17
88-206 235/40R17 A01 K25
88-206 235/45R17 A01 LK6
88-206 235/45R17 R09 R35
88-206 245/40R17 R03
Saab 9-5 88-184 235/40R17 K1a K2b K42 K56 Z49 A01 A12 A19
YS3E 88-191 225/45R17 K1a K2b K42 K56 Z49 A99 S02
e11*96/27*0073*.., 88-191 235/45R17 K1a K2b K42 K56 Z49
e4*2001/116*0096*..
Saab 900, -/Cabrio 96-136 215/45R17 K1a K2b K42 K56 A01 A12 A19
900/II, 900/II Cabrio 96-136 235/40R17 K1a K2b K42 K44 K56 A99 V17 S02
G511, G783
Saab 900, Saab 9-3 85-151 215/40R17 K42 K56 K90 T83 T87 A01 A12 A19
YS3D 85-169 215/45R17 K42 K56 K90 A99 S02
e4*95/54*0012*..,
e4*98/14*0012*..
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48217 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55091810 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17EH2+ Typ 16 807
Hersteller Bavaria Technik GmbH
Seite 5 von 10
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Abstand von 2
mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48217 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55091810 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17EH2+ Typ 16 807
Hersteller Bavaria Technik GmbH

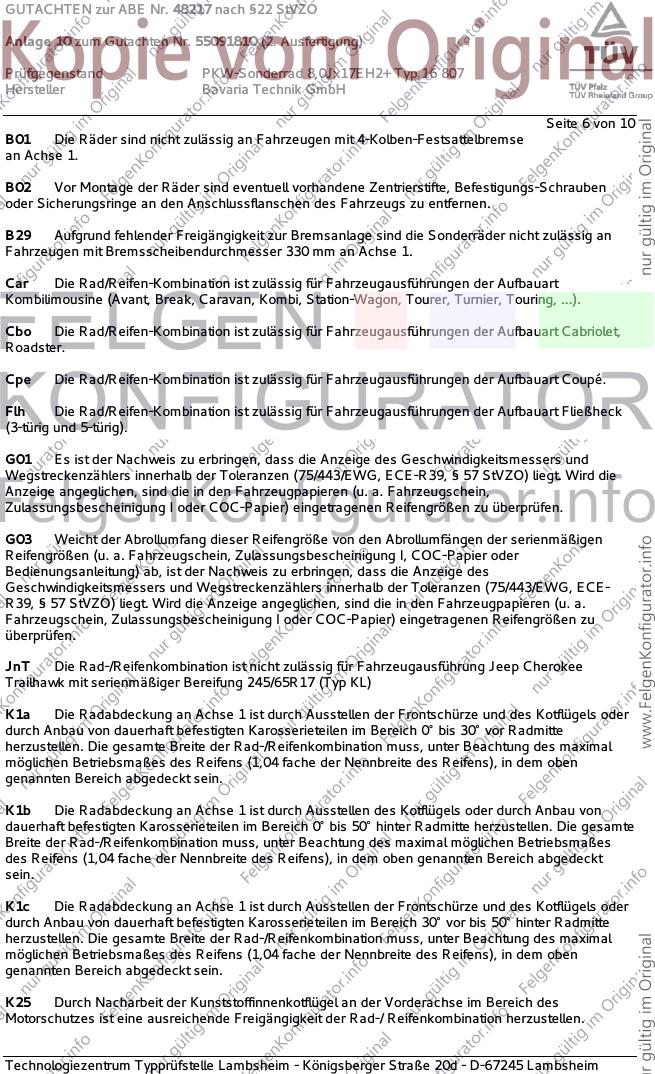

Seite 6 von 10
B01 Die Räder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Festsattelbremse
an Achse 1.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B29 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 330 mm an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
JnT Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Jeep Cherokee
Trailhawk mit serienmäßiger Bereifung 245/65R17 (Typ KL)
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48217 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55091810 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17EH2+ Typ 16 807
Hersteller Bavaria Technik GmbH

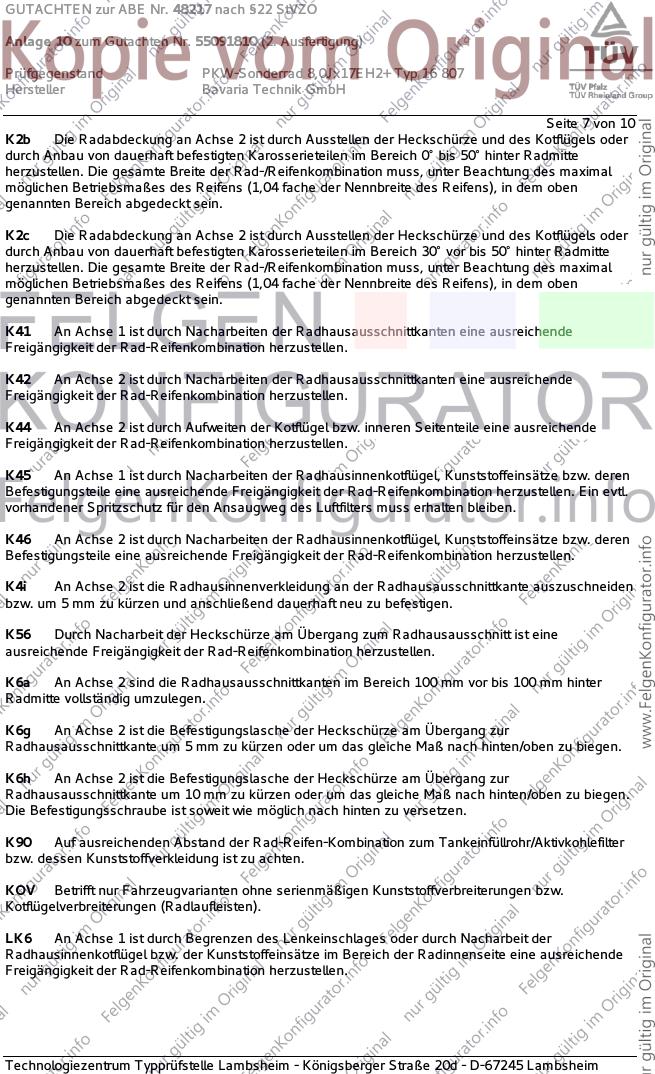

Seite 7 von 10
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48217 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55091810 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17EH2+ Typ 16 807
Hersteller Bavaria Technik GmbH

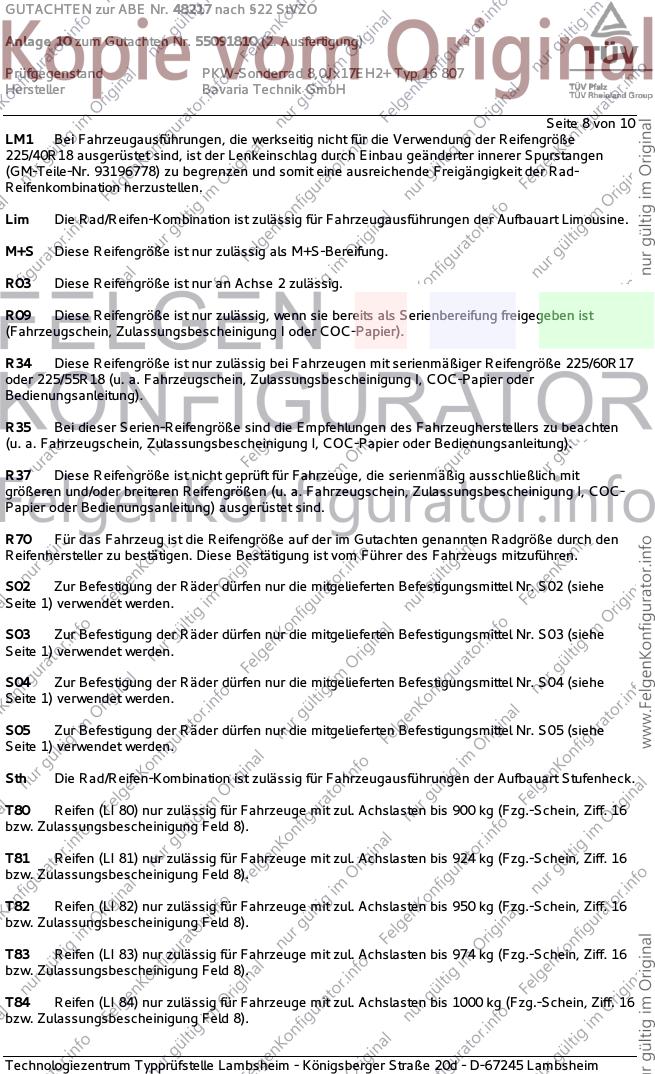

Seite 8 von 10
LM1 Bei Fahrzeugausführungen, die werkseitig nicht für die Verwendung der Reifengröße
225/40R18 ausgerüstet sind, ist der Lenkeinschlag durch Einbau geänderter innerer Spurstangen
(GM-Teile-Nr. 93196778) zu begrenzen und somit eine ausreichende Freigängigkeit der Rad-
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R34 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 225/60R17
oder 225/55R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48217 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55091810 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17EH2+ Typ 16 807
Hersteller Bavaria Technik GmbH
Seite 9 von 10
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48217 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55091810 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17EH2+ Typ 16 807
Hersteller Bavaria Technik GmbH

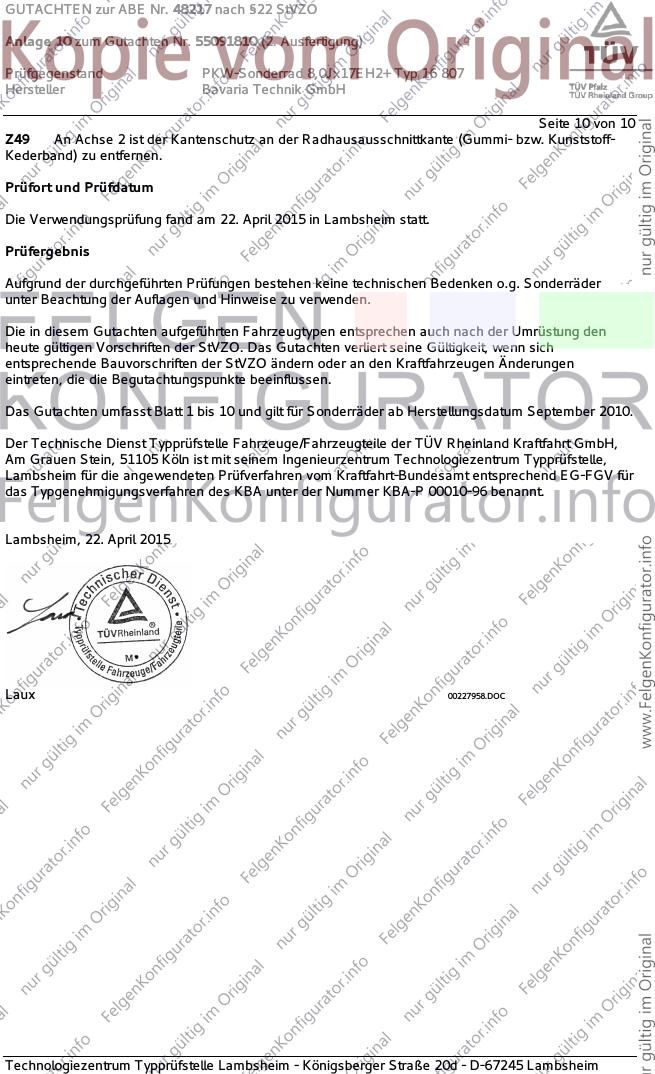

Seite 10 von 10
Z49 An Achse 2 ist der Kantenschutz an der Radhausausschnittkante (Gummi- bzw. Kunststoff-
Kederband) zu entfernen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 22. April 2015 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum September 2010.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 22. April 2015
Laux 00227958.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
