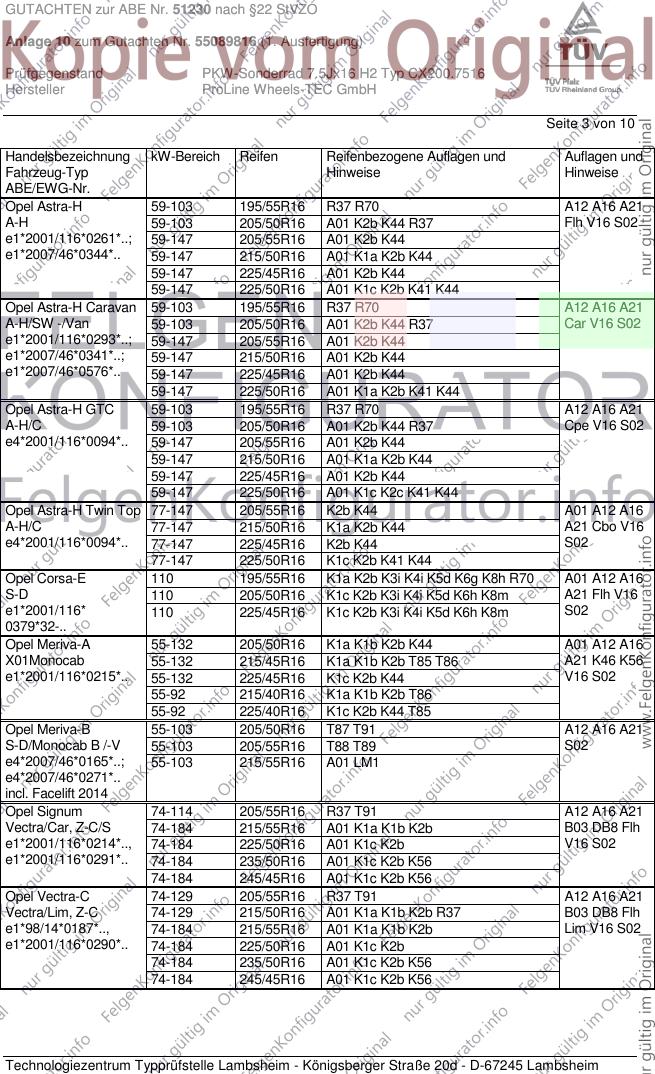

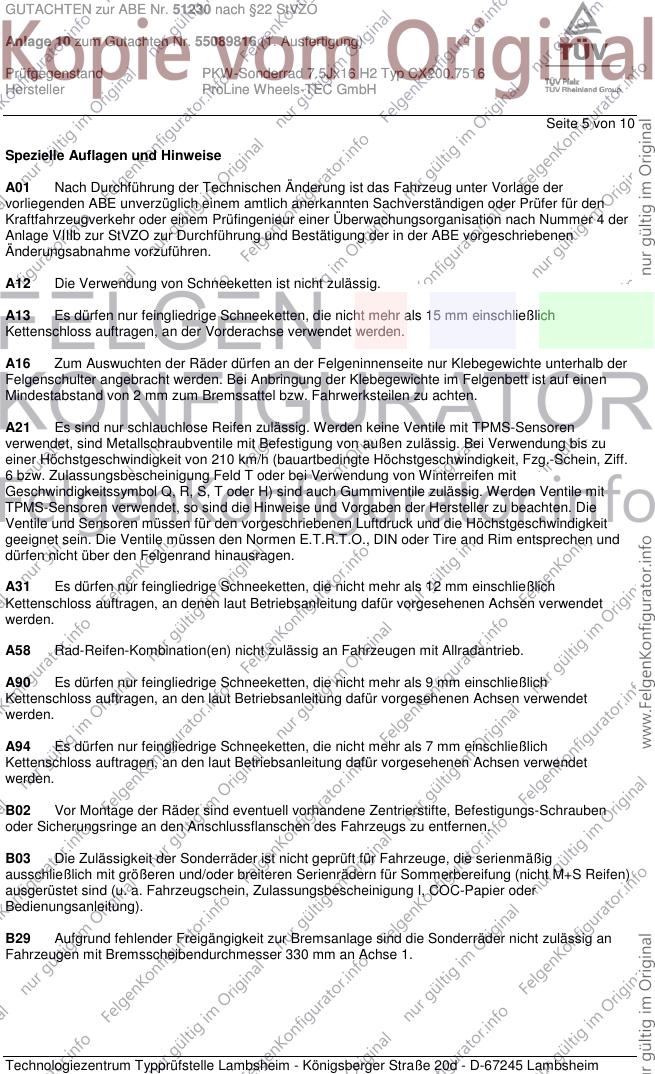

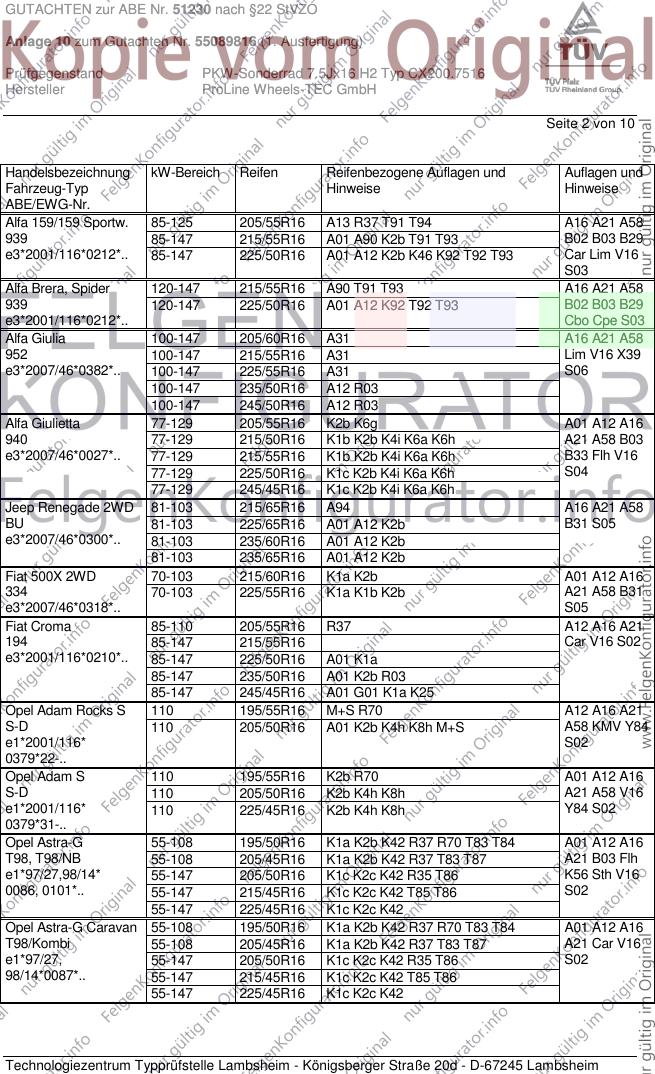

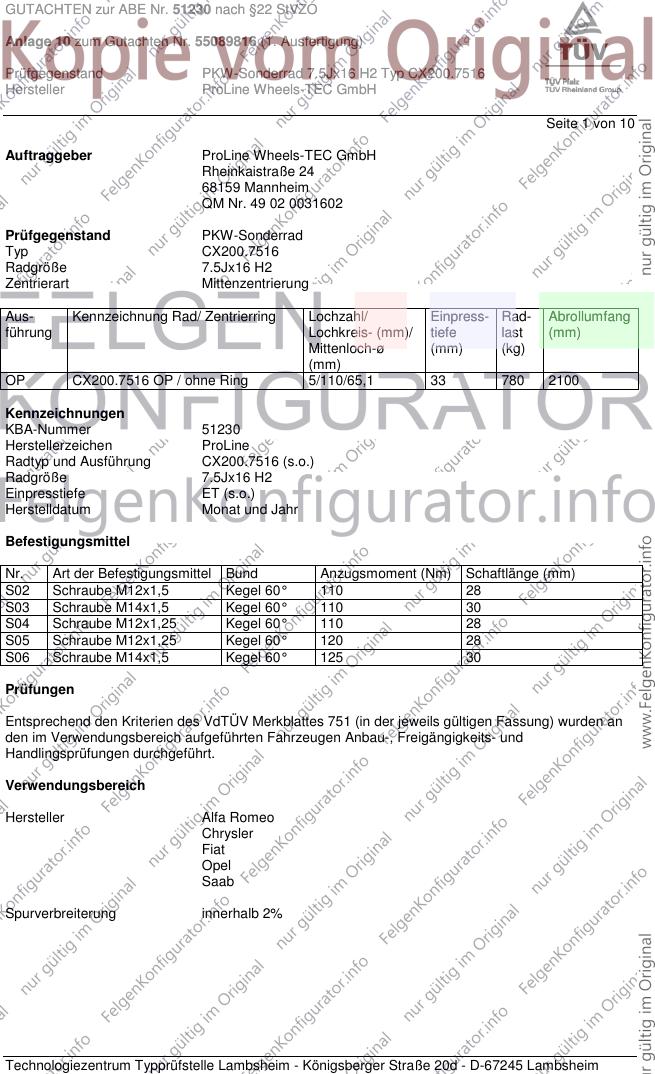

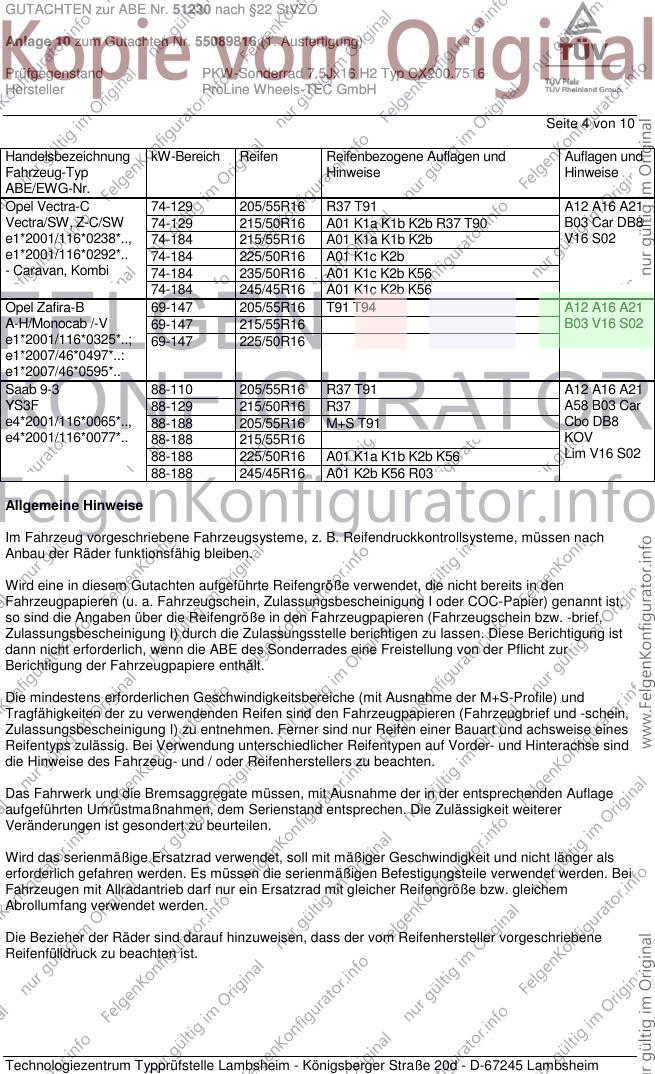

GUTACHTEN zur ABE Nr. 51230 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55089816 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx16 H2 Typ CX200.7516
Hersteller ProLine Wheels-TEC GmbH
Seite 1 von 10
Auftraggeber ProLine Wheels-TEC GmbH
Rheinkaistraße 24
68159 Mannheim
QM Nr. 49 02 0031602
Prüfgegenstand PKW-Sonderrad
Typ CX200.7516
Radgröße 7.5Jx16 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
OP CX200.7516 OP / ohne Ring 5/110/65,1 33 780 2100
Kennzeichnungen
KBA-Nummer 51230
Herstellerzeichen ProLine
Radtyp und Ausführung CX200.7516 (s.o.)
Radgröße 7.5Jx16 H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M12x1,5 Kegel 60° 110 28
S03 Schraube M14x1,5 Kegel 60° 110 30
S04 Schraube M12x1,25 Kegel 60° 110 28
S05 Schraube M12x1,25 Kegel 60° 120 28
S06 Schraube M14x1,5 Kegel 60° 125 30
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Alfa Romeo
Chrysler
Fiat
Opel
Saab
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51230 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55089816 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx16 H2 Typ CX200.7516
Hersteller ProLine Wheels-TEC GmbH
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Alfa 159/159 Sportw. 85-125 205/55R16 A13 R37 T91 T94 A16 A21 A58
939 85-147 215/55R16 A01 A90 K2b T91 T93 B02 B03 B29
e3*2001/116*0212*.. 85-147 225/50R16 A01 A12 K2b K46 K92 T92 T93 Car Lim V16
S03
Alfa Brera, Spider 120-147 215/55R16 A90 T91 T93 A16 A21 A58
939 120-147 225/50R16 A01 A12 K92 T92 T93 B02 B03 B29
e3*2001/116*0212*.. Cbo Cpe S03
Alfa Giulia 100-147 205/60R16 A31 A16 A21 A58
952 100-147 215/55R16 A31 Lim V16 X39
e3*2007/46*0382*.. 100-147 225/55R16 A31 S06
100-147 235/50R16 A12 R03
100-147 245/50R16 A12 R03
Alfa Giulietta 77-129 205/55R16 K2b K6g A01 A12 A16
940 77-129 215/50R16 K1b K2b K4i K6a K6h A21 A58 B03
e3*2007/46*0027*.. 77-129 215/55R16 K1b K2b K4i K6a K6h B33 Flh V16
77-129 225/50R16 K1c K2b K4i K6a K6h S04
77-129 245/45R16 K1c K2b K4i K6a K6h
Jeep Renegade 2WD 81-103 215/65R16 A94 A16 A21 A58
BU 81-103 225/65R16 A01 A12 K2b B31 S05
e3*2007/46*0300*.. 81-103 235/60R16 A01 A12 K2b
81-103 235/65R16 A01 A12 K2b
Fiat 500X 2WD 70-103 215/60R16 K1a K2b A01 A12 A16
334 70-103 225/55R16 K1a K1b K2b A21 A58 B31
e3*2007/46*0318*.. S05
Fiat Croma 85-110 205/55R16 R37 A12 A16 A21
194 85-147 215/55R16 Car V16 S02
e3*2001/116*0210*.. 85-147 225/50R16 A01 K1a
85-147 235/50R16 A01 K2b R03
85-147 245/45R16 A01 G01 K1a K25
Opel Adam Rocks S 110 195/55R16 M+S R70 A12 A16 A21
S-D 110 205/50R16 A01 K2b K4h K8h M+S A58 KMV Y84
e1*2001/116* S02
0379*22-..
Opel Adam S 110 195/55R16 K2b R70 A01 A12 A16
S-D 110 205/50R16 K2b K4h K8h A21 A58 V16
e1*2001/116* 110 225/45R16 K2b K4h K8h Y84 S02
0379*31-..
Opel Astra-G 55-108 195/50R16 K1a K2b K42 R37 R70 T83 T84 A01 A12 A16
T98, T98/NB 55-108 205/45R16 K1a K2b K42 R37 T83 T87 A21 B03 Flh
e1*97/27,98/14* 55-147 205/50R16 K1c K2c K42 R35 T86 K56 Sth V16
0086, 0101*.. 55-147 215/45R16 K1c K2c K42 T85 T86 S02
55-147 225/45R16 K1c K2c K42
Opel Astra-G Caravan 55-108 195/50R16 K1a K2b K42 R37 R70 T83 T84 A01 A12 A16
T98/Kombi 55-108 205/45R16 K1a K2b K42 R37 T83 T87 A21 Car V16
e1*97/27, 55-147 205/50R16 K1c K2c K42 R35 T86 S02
98/14*0087*.. 55-147 215/45R16 K1c K2c K42 T85 T86
55-147 225/45R16 K1c K2c K42
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51230 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55089816 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx16 H2 Typ CX200.7516
Hersteller ProLine Wheels-TEC GmbH
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Astra-H 59-103 195/55R16 R37 R70 A12 A16 A21
A-H 59-103 205/50R16 A01 K2b K44 R37 Flh V16 S02
e1*2001/116*0261*..; 59-147 205/55R16 A01 K2b K44
e1*2007/46*0344*.. 59-147 215/50R16 A01 K1a K2b K44
59-147 225/45R16 A01 K2b K44
59-147 225/50R16 A01 K1c K2b K41 K44
Opel Astra-H Caravan 59-103 195/55R16 R37 R70 A12 A16 A21
A-H/SW -/Van 59-103 205/50R16 A01 K2b K44 R37 Car V16 S02
e1*2001/116*0293*..; 59-147 205/55R16 A01 K2b K44
e1*2007/46*0341*..; 59-147 215/50R16 A01 K2b K44
e1*2007/46*0576*.. 59-147 225/45R16 A01 K2b K44
59-147 225/50R16 A01 K1a K2b K41 K44
Opel Astra-H GTC 59-103 195/55R16 R37 R70 A12 A16 A21
A-H/C 59-103 205/50R16 A01 K2b K44 R37 Cpe V16 S02
e4*2001/116*0094*.. 59-147 205/55R16 A01 K2b K44
59-147 215/50R16 A01 K1a K2b K44
59-147 225/45R16 A01 K2b K44
59-147 225/50R16 A01 K1c K2c K41 K44
Opel Astra-H Twin Top 77-147 205/55R16 K2b K44 A01 A12 A16
A-H/C 77-147 215/50R16 K1a K2b K44 A21 Cbo V16
e4*2001/116*0094*.. 77-147 225/45R16 K2b K44 S02
77-147 225/50R16 K1c K2b K41 K44
Opel Corsa-E 110 195/55R16 K1a K2b K3i K4i K5d K6g K8h R70 A01 A12 A16
S-D 110 205/50R16 K1c K2b K3i K4i K5d K6h K8m A21 Flh V16
e1*2001/116* 110 225/45R16 K1c K2b K3i K4i K5d K6h K8m S02
0379*32-..
Opel Meriva-A 55-132 205/50R16 K1a K1b K2b K44 A01 A12 A16
X01Monocab 55-132 215/45R16 K1a K1b K2b T85 T86 A21 K46 K56
e1*2001/116*0215*.. 55-132 225/45R16 K1c K2b K44 V16 S02
55-92 215/40R16 K1a K1b K2b T86
55-92 225/40R16 K1c K2b K44 T85
Opel Meriva-B 55-103 205/50R16 T87 T91 A12 A16 A21
S-D/Monocab B /-V 55-103 205/55R16 T88 T89 S02
e4*2007/46*0165*..; 55-103 215/55R16 A01 LM1
e4*2007/46*0271*..
incl. Facelift 2014
Opel Signum 74-114 205/55R16 R37 T91 A12 A16 A21
Vectra/Car, Z-C/S 74-184 215/55R16 A01 K1a K1b K2b B03 DB8 Flh
e1*2001/116*0214*.., 74-184 225/50R16 A01 K1c K2b V16 S02
e1*2001/116*0291*.. 74-184 235/50R16 A01 K1c K2b K56
74-184 245/45R16 A01 K1c K2b K56
Opel Vectra-C 74-129 205/55R16 R37 T91 A12 A16 A21
Vectra/Lim, Z-C 74-129 215/50R16 A01 K1a K1b K2b R37 B03 DB8 Flh
e1*98/14*0187*.., 74-184 215/55R16 A01 K1a K1b K2b Lim V16 S02
e1*2001/116*0290*.. 74-184 225/50R16 A01 K1c K2b
74-184 235/50R16 A01 K1c K2b K56
74-184 245/45R16 A01 K1c K2b K56
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51230 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55089816 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx16 H2 Typ CX200.7516
Hersteller ProLine Wheels-TEC GmbH
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Vectra-C 74-129 205/55R16 R37 T91 A12 A16 A21
Vectra/SW, Z-C/SW 74-129 215/50R16 A01 K1a K1b K2b R37 T90 B03 Car DB8
e1*2001/116*0238*.., 74-184 215/55R16 A01 K1a K1b K2b V16 S02
e1*2001/116*0292*.. 74-184 225/50R16 A01 K1c K2b
- Caravan, Kombi 74-184 235/50R16 A01 K1c K2b K56
74-184 245/45R16 A01 K1c K2b K56
Opel Zafira-B 69-147 205/55R16 T91 T94 A12 A16 A21
A-H/Monocab /-V 69-147 215/55R16 B03 V16 S02
e1*2001/116*0325*..; 69-147 225/50R16
e1*2007/46*0497*..:
e1*2007/46*0595*..
Saab 9-3 88-110 205/55R16 R37 T91 A12 A16 A21
YS3F 88-129 215/50R16 R37 A58 B03 Car
e4*2001/116*0065*.., 88-188 205/55R16 M+S T91 Cbo DB8
e4*2001/116*0077*.. 88-188 215/55R16 KOV
88-188 225/50R16 A01 K1a K1b K2b K56 Lim V16 S02
88-188 245/45R16 A01 K2b K56 R03
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51230 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55089816 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx16 H2 Typ CX200.7516
Hersteller ProLine Wheels-TEC GmbH
Seite 5 von 10
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an denen laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A94 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 7 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B29 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 330 mm an Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51230 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55089816 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx16 H2 Typ CX200.7516
Hersteller ProLine Wheels-TEC GmbH

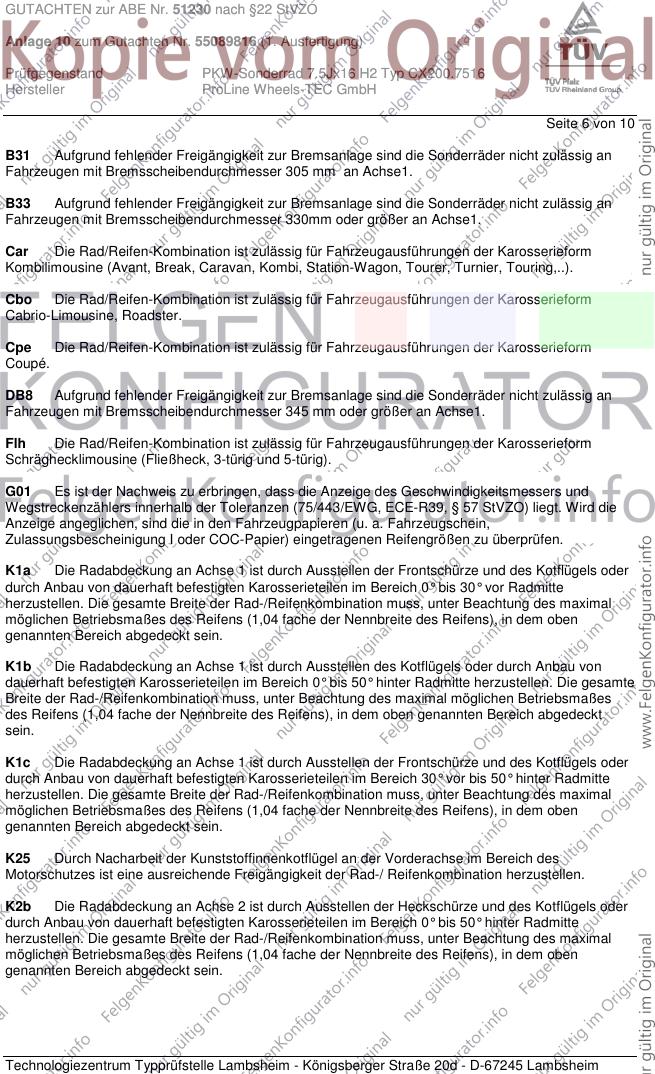

Seite 6 von 10
B31 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 305 mm an Achse1.
B33 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 330mm oder größer an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
DB8 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 345 mm oder größer an Achse1.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51230 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55089816 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx16 H2 Typ CX200.7516
Hersteller ProLine Wheels-TEC GmbH

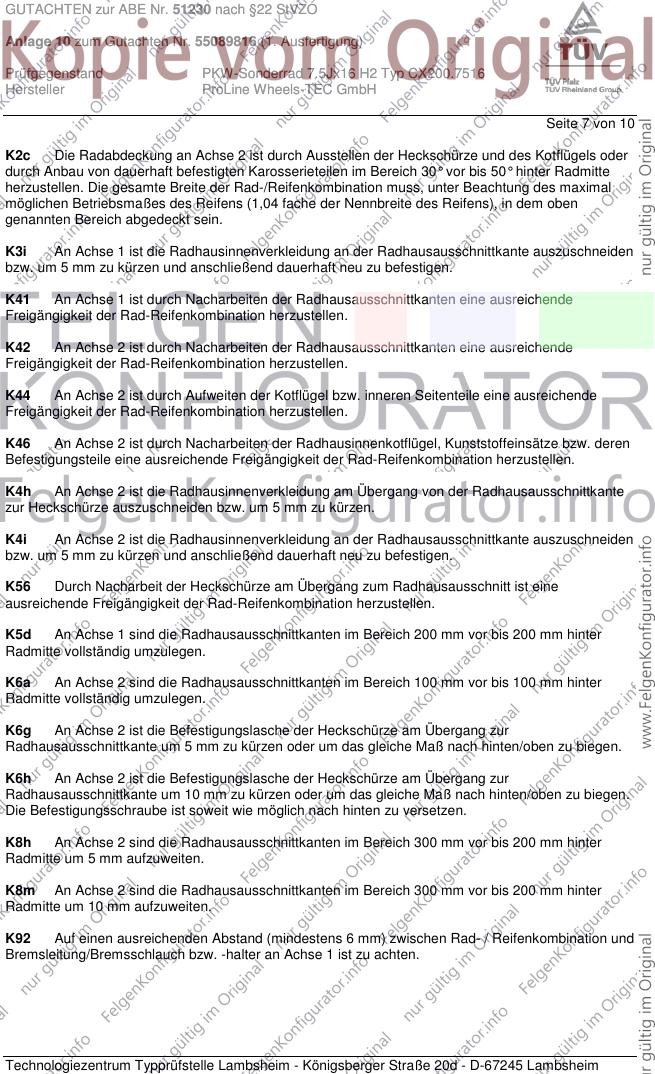

Seite 7 von 10
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K92 Auf einen ausreichenden Abstand (mindestens 6 mm) zwischen Rad- / Reifenkombination und
Bremsleitung/Bremsschlauch bzw. -halter an Achse 1 ist zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51230 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55089816 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx16 H2 Typ CX200.7516
Hersteller ProLine Wheels-TEC GmbH

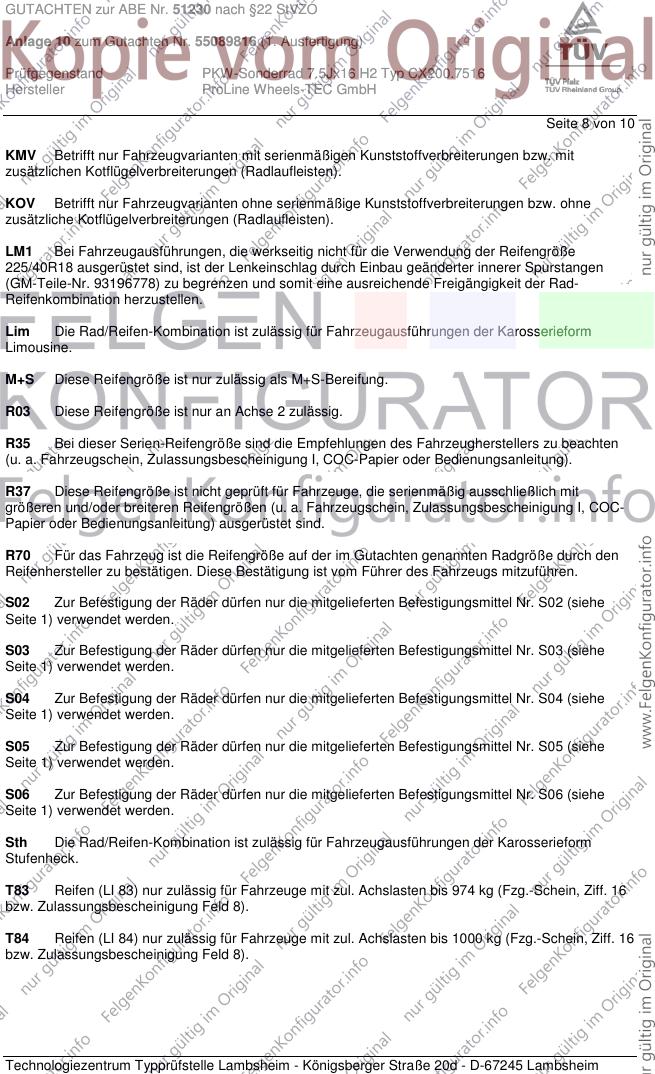

Seite 8 von 10
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
LM1 Bei Fahrzeugausführungen, die werkseitig nicht für die Verwendung der Reifengröße
225/40R18 ausgerüstet sind, ist der Lenkeinschlag durch Einbau geänderter innerer Spurstangen
(GM-Teile-Nr. 93196778) zu begrenzen und somit eine ausreichende Freigängigkeit der Rad-
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51230 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55089816 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx16 H2 Typ CX200.7516
Hersteller ProLine Wheels-TEC GmbH

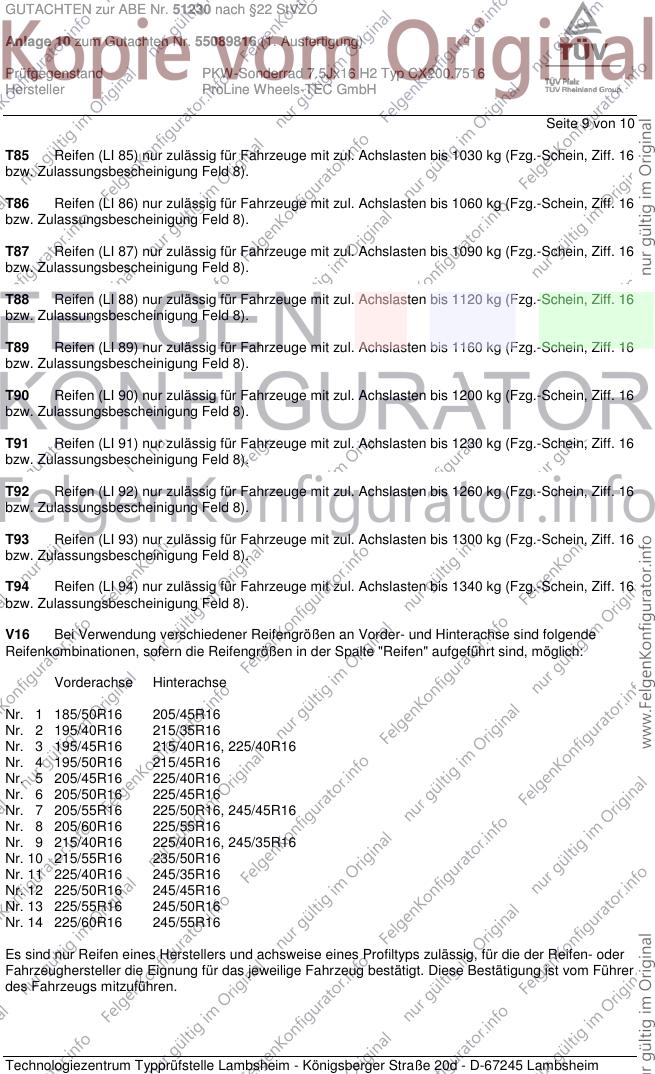

Seite 9 von 10
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51230 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55089816 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx16 H2 Typ CX200.7516
Hersteller ProLine Wheels-TEC GmbH

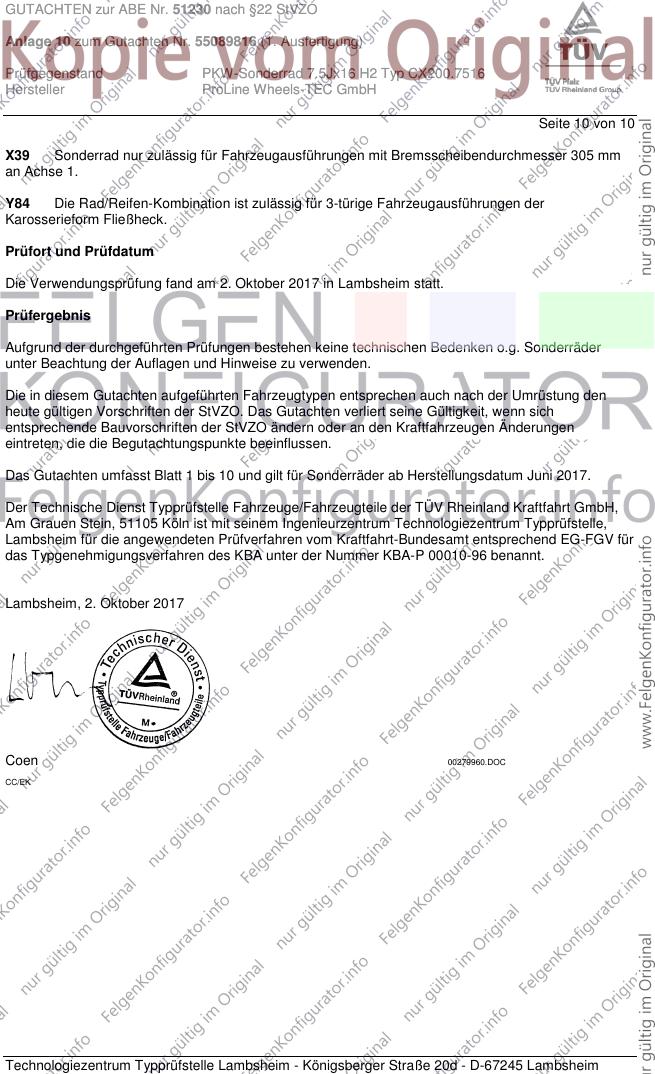

Seite 10 von 10
X39 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 305 mm
an Achse 1.
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der
Karosserieform Fließheck.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 2. Oktober 2017 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Juni 2017.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 2. Oktober 2017
Coen 00279960.DOC
CC/EK
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
