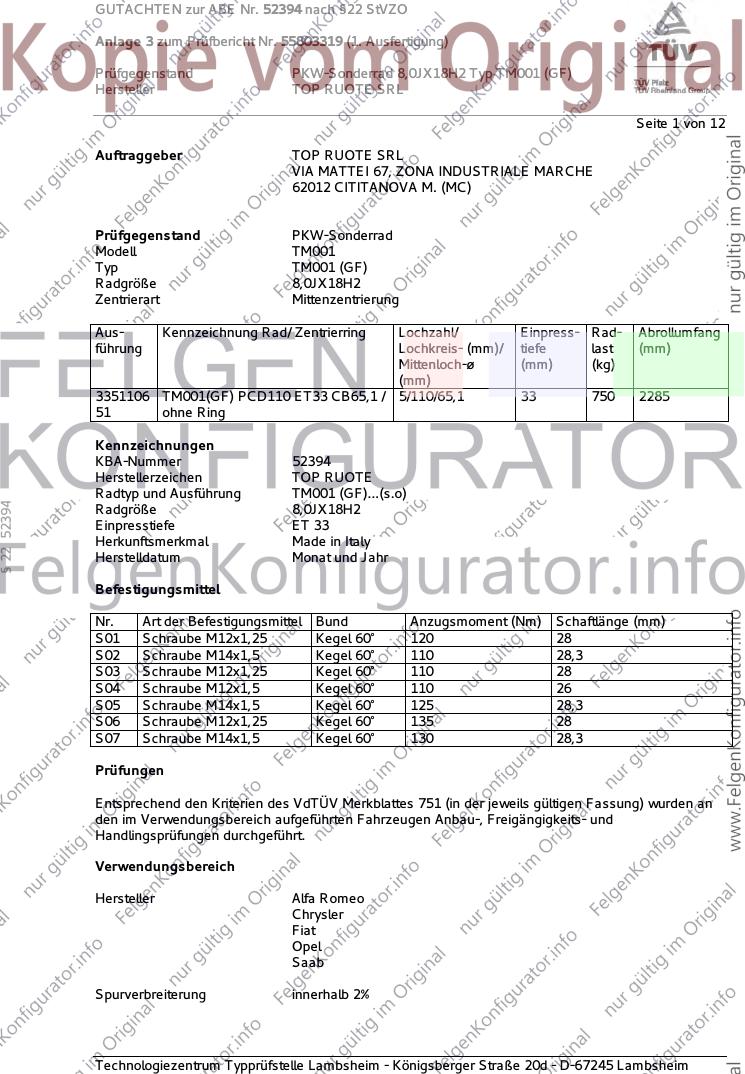

GUTACHTEN zur ABE Nr. 52394 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55803319 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0JX18H2 Typ TM001 (GF)
Hersteller TOP RUOTE SRL
Seite 1 von 12
Auftraggeber TOP RUOTE SRL
VIA MATTEI 67, ZONA INDUSTRIALE MARCHE
62012 CITITANOVA M. (MC)
Prüfgegenstand PKW-Sonderrad
Modell TM001
Typ TM001 (GF)
Radgröße 8,0JX18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring
Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
3351106 TM001(GF) PCD110 ET33 CB65,1 / 5/110/65,1 33 750 2285
51 ohne Ring
Kennzeichnungen
KBA-Nummer 52394
Herstellerzeichen TOP RUOTE
Radtyp und Ausführung TM001 (GF)...(s.o)
§ 22 52394
Radgröße 8,0JX18H2
Einpresstiefe ET 33
Herkunftsmerkmal Made in Italy
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,25 Kegel 60° 120 28
S02 Schraube M14x1,5 Kegel 60° 110 28,3
S03 Schraube M12x1,25 Kegel 60° 110 28
S04 Schraube M12x1,5 Kegel 60° 110 26
S05 Schraube M14x1,5 Kegel 60° 125 28,3
S06 Schraube M12x1,25 Kegel 60° 135 28
S07 Schraube M14x1,5 Kegel 60° 130 28,3
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Alfa Romeo
Chrysler
Fiat
Opel
Saab
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52394 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55803319 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0JX18H2 Typ TM001 (GF)
Hersteller TOP RUOTE SRL
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Alfa 159/159 Sportw. 85-147 215/45R18 G16 R37 T93 A01 A12 A14
939 85-147 225/40R18 K2b T91 T92 A21 A58 B02
e3*2001/116*0212*.. 85-147 225/45R18 G16 K2b T91 T95 B29 Car Lim
85-147 235/40R18 K2b K46 T91 T93 S02
85-147 235/45R18 G03 K2b K46
Alfa Brera, Spider 120-147 215/45R18 R37 T93 A12 A14 A21
939 120-147 225/40R18 T91 T92 A58 B02 B29
e3*2001/116*0212*.. 120-147 225/45R18 T91 T95 Cbo Cpe S02
120-147 235/40R18 T91 T93
120-147 235/45R18 A01 G03
120-147 235/45R18 R09
Alfa Giulia 100-147 215/45R18 A31 T89 T93 A14 A21 A57
952 100-147 235/40R18 A12 R03 Lim V18 S05
e3*2007/46*0382*.. 100-206 225/45R18 A31
100-206 245/40R18 A12 R03
Alfa Giulietta 77-129 215/40R18 K2b K6g T89 A01 A12 A14
940 77-129 225/40R18 K1b K2b K4i K6a K6h A21 A58 Flh
e3*2007/46*0027*.. 77-129 235/35R18 K1c K2b K4i K6a K6h T90 S03
§ 22 52394
77-129 235/40R18 G01 K1c K2b K4i K6a K6h
Alfa Giulietta 169-177 225/40R18 K1b K2b K4i K6a K6h A01 A12 A14
Quadrifoglio 169-177 235/35R18 K1c K2b K4i K6a K6h T90 A21 A58 Flh
940 169-177 235/40R18 G01 K1c K2b K4i K6a K6h S03
e3*2007/46*0027*..
Alfa Stelvio 110-206 225/60R18 A91 A14 A21 A57
949 110-206 235/55R18 A32 B02 V18 S07
e3*2007/46*0435*.. 110-206 235/60R18 A12
110-206 255/50R18 A12 R03
110-206 255/55R18 A12 R03
Jeep Cherokee 103-200 225/55R18 K1a A01 A12 A14
KL 103-200 235/50R18 K1c A21 A57 JnT
e4*2007/46*0783*.. 103-200 245/50R18 K1c K2c R34 S06
103-200 255/45R18 K1c
Jeep Compass 88-125 225/50R18 A12 A14 A21
MX 88-125 225/55R18 A57 S06
e11*2007/46*4037*.. 88-125 245/45R18
Jeep Renegade 2WD 81-103 225/50R18 K2b A01 A12 A14
BU 81-103 225/55R18 K2b A21 A58 S01
e3*2007/46*0300*.. 81-103 245/45R18 K2b
Jeep Renegade 4WD 88-125 225/50R18 K2b A01 A12 A14
BU 88-125 225/55R18 K2b A21 A56 S01
e3*2007/46*0300*.. 88-125 245/45R18 K2b
Fiat 500X 2WD 70-103 215/45R18 A33 A14 A21 A58
334 70-103 225/45R18 A01 A12 K1a K2b S01
e3*2007/46*0318*.. 70-103 235/40R18 A01 A12 K1a K1b K2b
70-103 235/45R18 A01 A12 K1a K1b K2b
70-103 245/40R18 A01 A12 K1c K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52394 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55803319 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0JX18H2 Typ TM001 (GF)
Hersteller TOP RUOTE SRL
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Fiat 500X 4WD 100-125 215/45R18 A33 A14 A21 A56
334 100-125 225/45R18 A01 A12 K1a K2b S01
e3*2007/46*0318*.. 100-125 235/40R18 A01 A12 K1a K1b K2b
100-125 235/45R18 A01 A12 K1a K1b K2b
100-125 245/40R18 A01 A12 K1c K2b
Fiat Croma 85-147 215/45R18 T89 T93 A12 A14 A21
194 85-147 225/40R18 T88 T89 T91 Car V18 S04
e3*2001/116*0210*.. 85-147 225/45R18 R35
85-147 235/40R18 A01 K25
85-147 245/35R18 R03
85-147 245/40R18 R03
Opel Adam Rocks S 110 205/40R18 K2b K4h K8h M+S A01 A12 A14
S-D 110 215/35R18 K2b K4h K8h M+S A21 A58 KMV
e1*2001/116* 110 215/40R18 K2b K4h K8h Y84 S04
0379*22-.. 110 225/35R18 K2b K4h K5b K6k K8h
110 235/35R18 K1a K1b K2b K3i K3s K4g K4i K5d
K6k K8m
Opel Adam S 110 205/40R18 K2b K4h K8h A01 A12 A14
S-D 110 215/35R18 K2b K4h K8h A21 A58 V18
§ 22 52394
e1*2001/116* 110 215/40R18 K2b K4h K8h Y84 S04
0379*31-.. 110 225/35R18 K1a K1b K2b K4h K5b K6k K8h
110 235/35R18 K1c K2a K2b K3i K3s K4g K4i K5d
K6k K8m
Opel Astra-H 59-147 215/40R18 K2b K44 T85 T89 A01 A12 A14
A-H 59-147 225/35R18 K2b K44 T83 T87 A21 Flh V18
e1*2001/116*0261*..; 59-147 225/40R18 K2b K44 S04
e1*2007/46*0344*.. 59-147 235/35R18 K1c K2b K41 K44
59-147 245/35R18 K2b K44 K56 R03
Opel Astra-H Caravan 59-147 215/40R18 K2b K44 T85 T89 A01 A12 A14
A-H/SW -/Van 59-147 225/35R18 K2b K44 T83 T87 A21 Car V18
e1*2001/116*0293*..; 59-147 225/40R18 K2b K44 S04
e1*2007/46*0341*..; 59-147 235/35R18 K1a K2b K41 K44
e1*2007/46*0576*.. 59-147 245/35R18 K2c K44 K56 R03
Opel Astra-H GTC 59-147 215/40R18 K2b K44 T85 T89 A01 A12 A14
A-H/C 59-147 225/35R18 K1a K2b K44 T83 T87 A21 Cpe V18
e4*2001/116*0094*.. 59-177 225/40R18 K1a K2b K44 S04
59-177 235/35R18 K1c K2c K41 K44 T86 T90
59-177 245/35R18 K2c K44 K56 R03
Opel Astra-H Twin Top 77-147 215/40R18 K2b K44 T85 T89 A01 A12 A14
A-H/C 77-147 225/35R18 K1a K2b K44 T83 T87 A21 Cbo V18
e4*2001/116*0094*.. 77-147 225/40R18 K1a K2b K44 S04
77-147 235/35R18 K1c K2b K41 K44 T86 T90
77-147 245/35R18 K2c K44 K56 R03
Opel Corsa-E 110 205/40R18 K1a K2b K3i K4i K5d K6g K8h A01 A12 A14
S-D 110 215/35R18 K1c K2b K3i K4i K5d K6h K8m T80 A21 Flh V18
e1*2001/116* T84 S04
0379*32-.. 110 215/40R18 K1c K2b K3i K3s K4i K5d K6h K8m
110 225/35R18 K1c K2c K3i K3s K4i K5d K6h K8m
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52394 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55803319 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0JX18H2 Typ TM001 (GF)
Hersteller TOP RUOTE SRL
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Corsa-E OPC 152 215/35R18 K1c K2b K3i K4i K5d K6h K8m T84 A01 A12 A14
S-D 152 215/40R18 K1c K2b K3i K3s K4i K5d K6h K8m A21 A58 Y84
e1*2001/116* 152 225/35R18 K1c K2c K3i K3s K4i K5d K6h K8m S04
0379*32-..
Opel Meriva-A 55-132 225/35R18 K1c K2b K44 K46 K56 T87 A01 A12 A14
X01Monocab A21 S04
e1*2001/116*0215*..
Opel Meriva-B 55-103 215/40R18 T85 T89 A12 A14 A21
S-D/Monocab B /-V 55-103 225/40R18 A01 LM1 T88 T89 S04
e4*2007/46*0165*..; 55-103 225/40R18 R09 T88 T89
e4*2007/46*0271*..
incl. Facelift 2014
Opel Signum 74-184 215/45R18 R37 T89 T93 A12 A14 A21
Vectra/Car, Z-C/S 74-184 225/40R18 T88 T89 T91 Flh V18 S04
e1*2001/116*0214*.., 74-184 225/45R18 A01 G03 K1a K1b K2b
e1*2001/116*0291*.. 74-184 235/40R18 A01 K1c K2b K56
74-184 245/35R18 A01 K1c K2b K56 T88 T89 T92
74-184 245/40R18 A01 K1c K2b K45 K56
Opel Vectra-C 74-129 215/40R18 R37 T85 T89 A12 A14 A21
Vectra/Lim, Z-C Flh Lim V18
§ 22 52394
74-184 215/45R18 R37 T89 T93
e1*98/14*0187*.., 74-184 235/35R18 A01 K1c K2b T86 T90 S04
e1*2001/116*0290*.. 74-206 225/40R18 A01 K1a K1b K2b T88 T89 T91
74-206 225/45R18 A01 G03 K1a K1b K2b
74-206 235/40R18 A01 K1c K2b K56
74-206 245/35R18 A01 K1c K2b K56 T88 T89 T92
74-206 245/40R18 A01 K1c K2b K45 K56
Opel Vectra-C 74-129 215/40R18 R37 T89 A12 A14 A21
Vectra/SW, Z-C/SW 74-184 215/45R18 R37 T89 T93 Car V18 S04
e1*2001/116*0238*.., 74-206 225/40R18 A01 K1a K1b K2b T88 T89 T91
e1*2001/116*0292*.. 74-206 225/45R18 A01 G03 K1a K1b K2b
- Caravan, Kombi 74-206 235/40R18 A01 K1c K2b K56
74-206 245/35R18 A01 K1c K2b K56 T88 T89 T92
74-206 245/40R18 A01 K1c K2b K45 K56
Opel Zafira-B 69-177 225/40R18 T88 T89 T91 T92 A12 A14 A21
A-H/Monocab /-V 74-147 215/40R18 R37 T85 T89 S04
e1*2001/116*0325*..;
e1*2007/46*0497*..:
e1*2007/46*0595*..
Saab 9-3 88-129 215/40R18 R37 T89 A12 A14 A21
YS3F 88-206 225/40R18 T89 T91 A58 Car Cbo
e4*2001/116*0065*.., 88-206 225/45R18 A01 G03 LK6 KOV Lim V18
e4*2001/116*0077*.. 88-206 225/45R18 R09 R35 S04
88-206 235/40R18 A01 K1a K1b K25 K2b K56
88-206 245/35R18 A01 K2b K56 R03
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52394 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55803319 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0JX18H2 Typ TM001 (GF)
Hersteller TOP RUOTE SRL
Seite 5 von 12
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
§ 22 52394
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52394 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55803319 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0JX18H2 Typ TM001 (GF)
Hersteller TOP RUOTE SRL

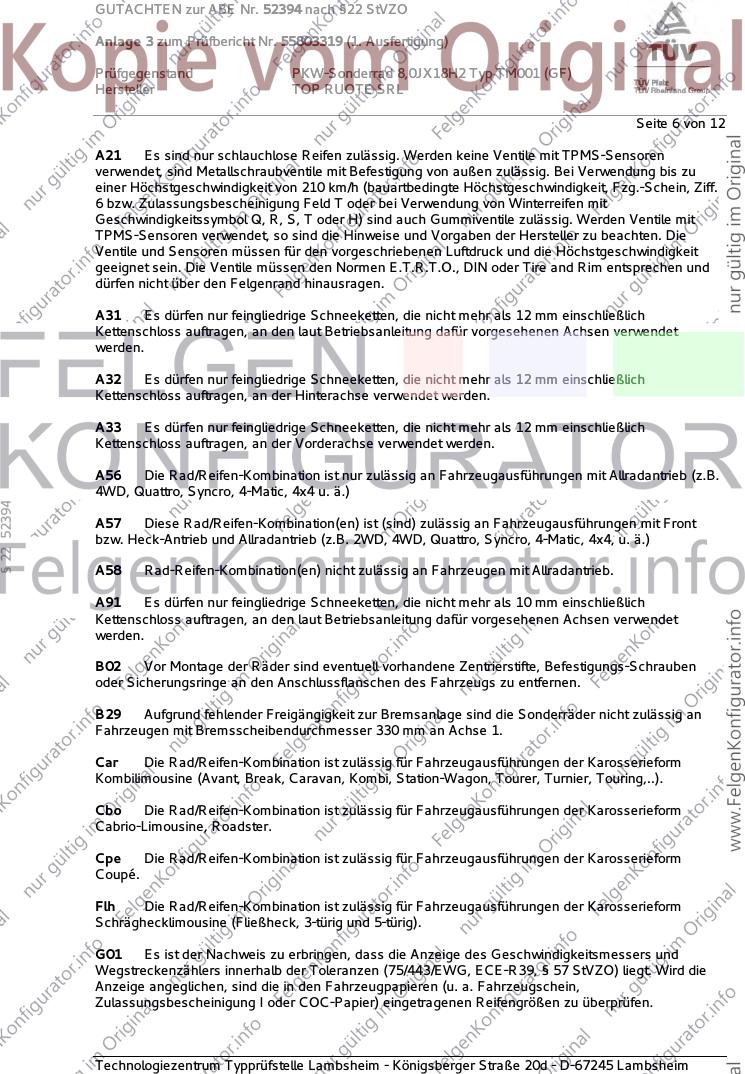

Seite 6 von 12
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
§ 22 52394
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B29 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 330 mm an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52394 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55803319 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0JX18H2 Typ TM001 (GF)
Hersteller TOP RUOTE SRL

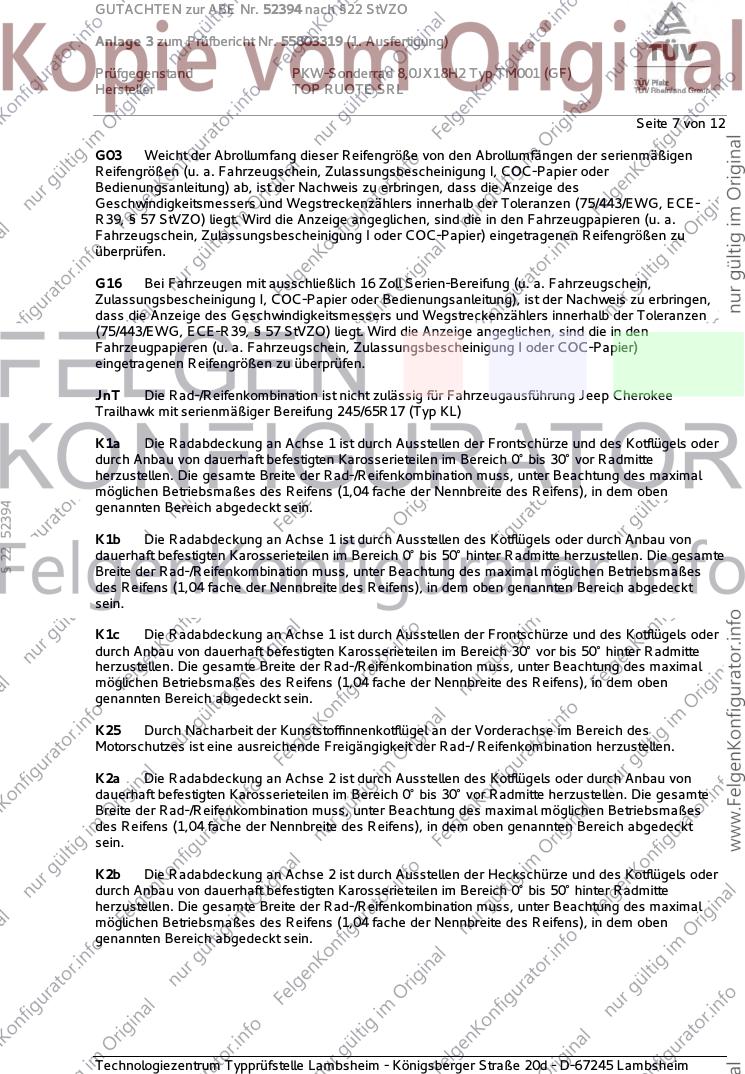

Seite 7 von 12
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G16 Bei Fahrzeugen mit ausschließlich 16 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
JnT Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Jeep Cherokee
Trailhawk mit serienmäßiger Bereifung 245/65R17 (Typ KL)
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
§ 22 52394
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52394 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55803319 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0JX18H2 Typ TM001 (GF)
Hersteller TOP RUOTE SRL

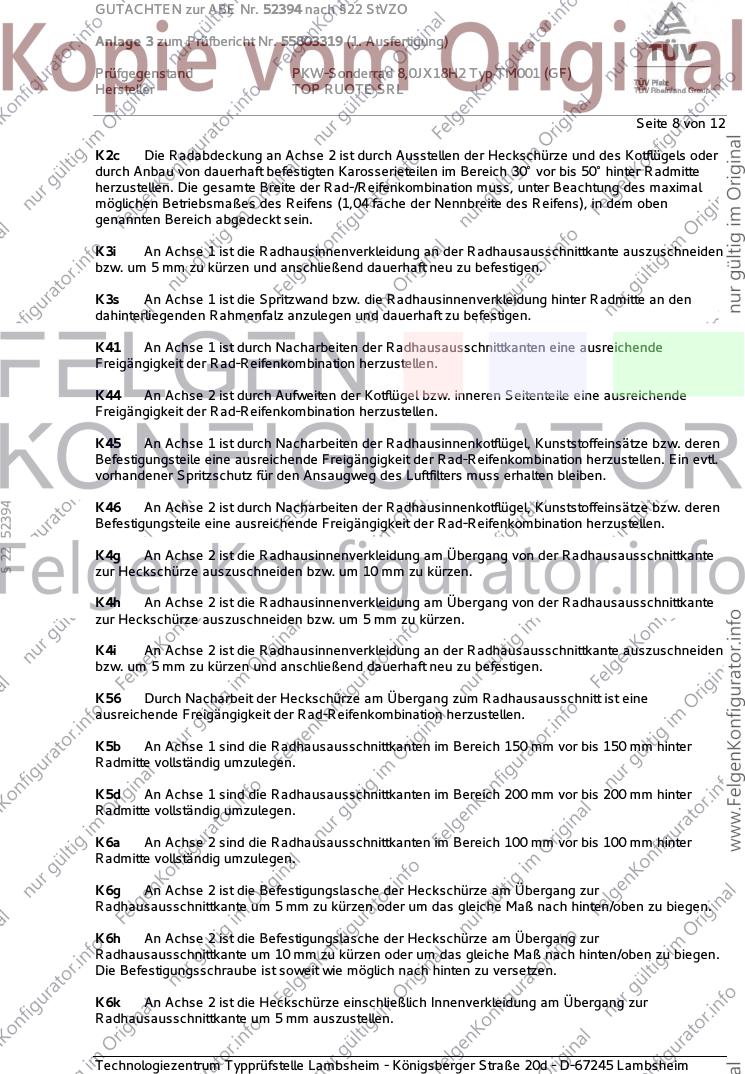

Seite 8 von 12
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
§ 22 52394
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6k An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
Radhausausschnittkante um 5 mm auszustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52394 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55803319 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0JX18H2 Typ TM001 (GF)
Hersteller TOP RUOTE SRL

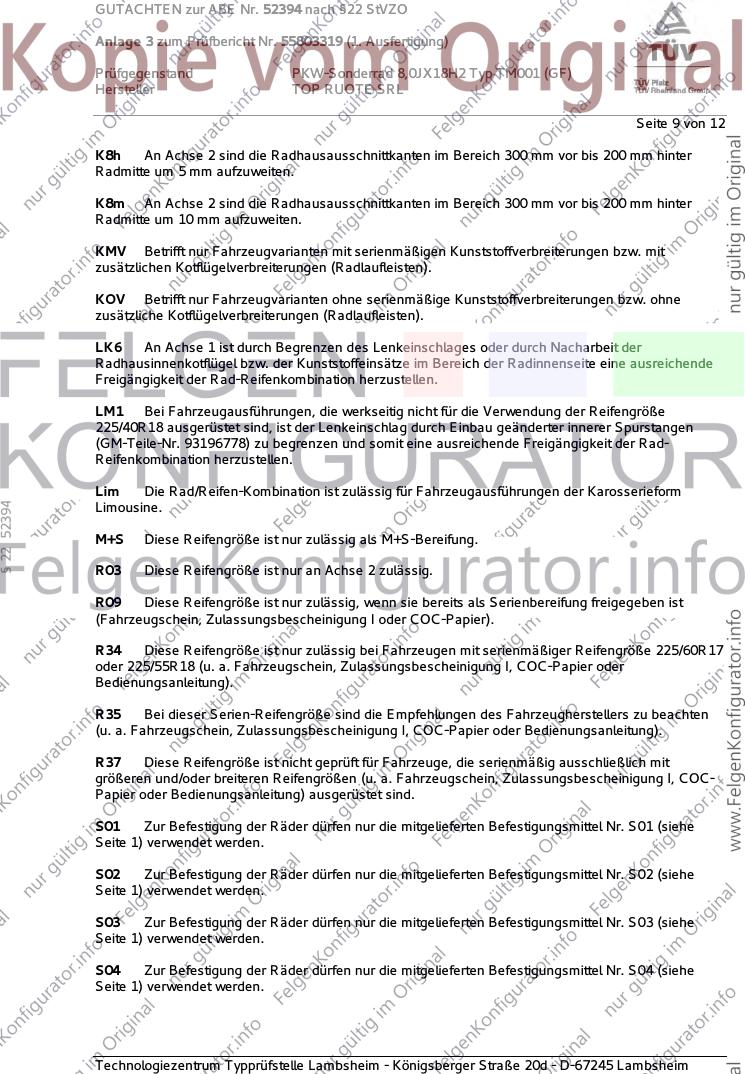

Seite 9 von 12
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
LM1 Bei Fahrzeugausführungen, die werkseitig nicht für die Verwendung der Reifengröße
225/40R18 ausgerüstet sind, ist der Lenkeinschlag durch Einbau geänderter innerer Spurstangen
(GM-Teile-Nr. 93196778) zu begrenzen und somit eine ausreichende Freigängigkeit der Rad-
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
§ 22 52394
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R34 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 225/60R17
oder 225/55R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52394 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55803319 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0JX18H2 Typ TM001 (GF)
Hersteller TOP RUOTE SRL

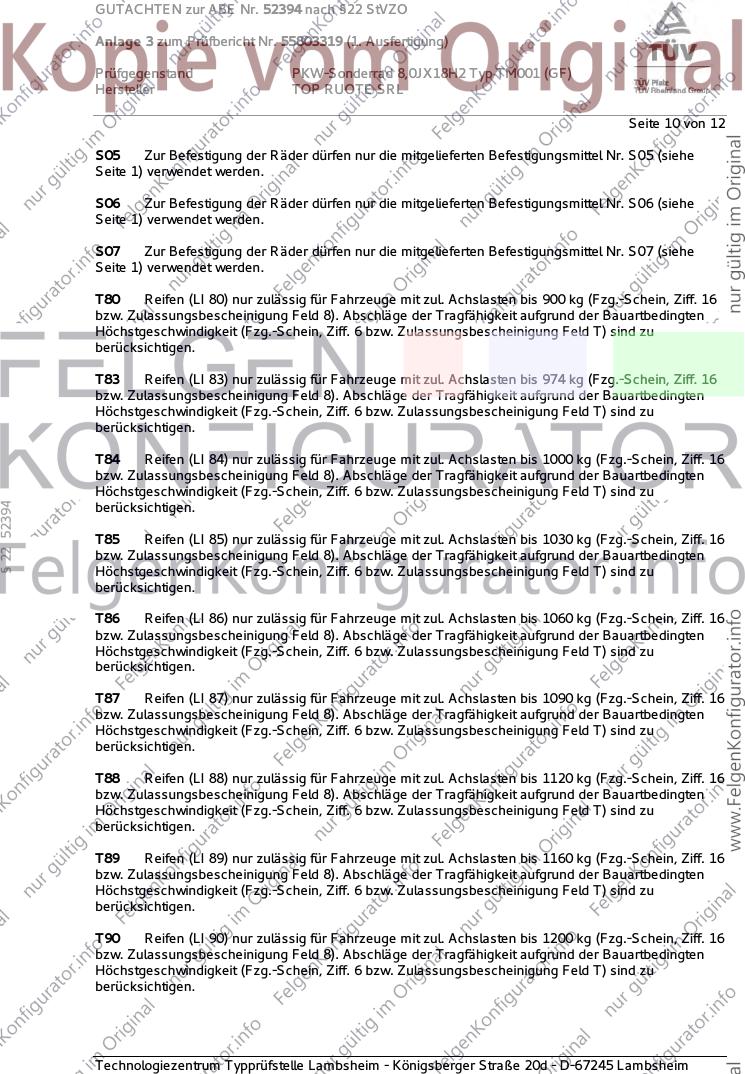

Seite 10 von 12
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
§ 22 52394
berücksichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52394 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55803319 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0JX18H2 Typ TM001 (GF)
Hersteller TOP RUOTE SRL

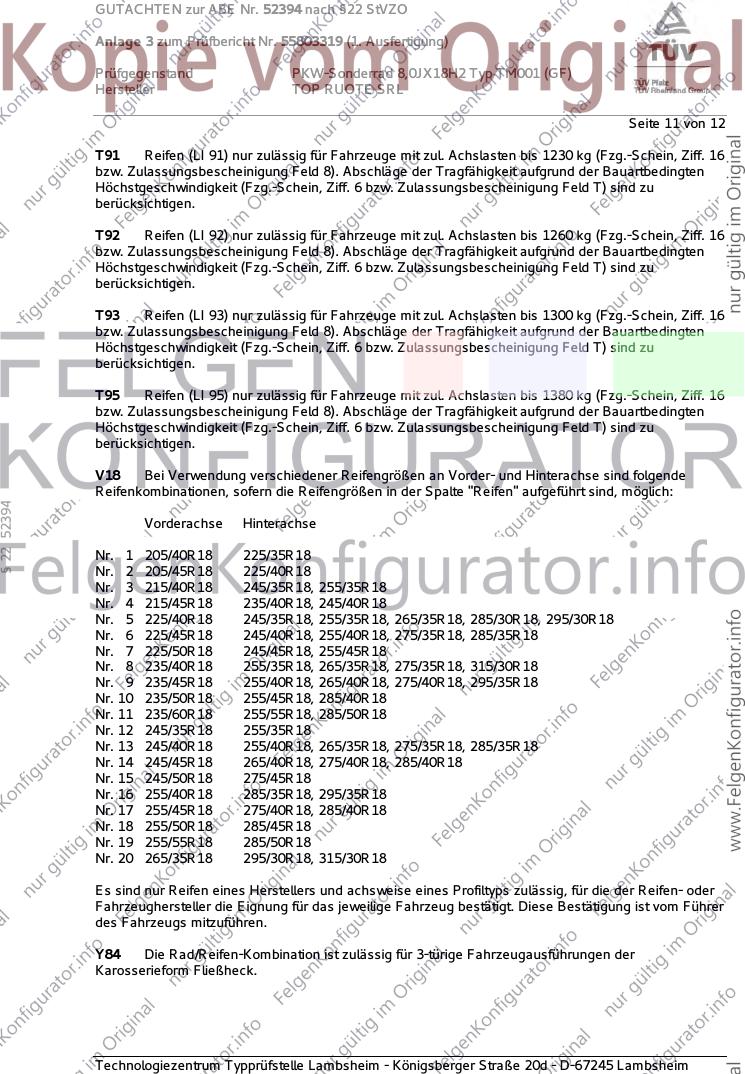

Seite 11 von 12
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
§ 22 52394
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
Nr. 8 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 235/60R18 255/55R18, 285/50R18
Nr. 12 245/35R18 255/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 285/35R18, 295/35R18
Nr. 17 255/45R18 275/40R18, 285/40R18
Nr. 18 255/50R18 285/45R18
Nr. 19 255/55R18 285/50R18
Nr. 20 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der
Karosserieform Fließheck.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52394 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55803319 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0JX18H2 Typ TM001 (GF)
Hersteller TOP RUOTE SRL

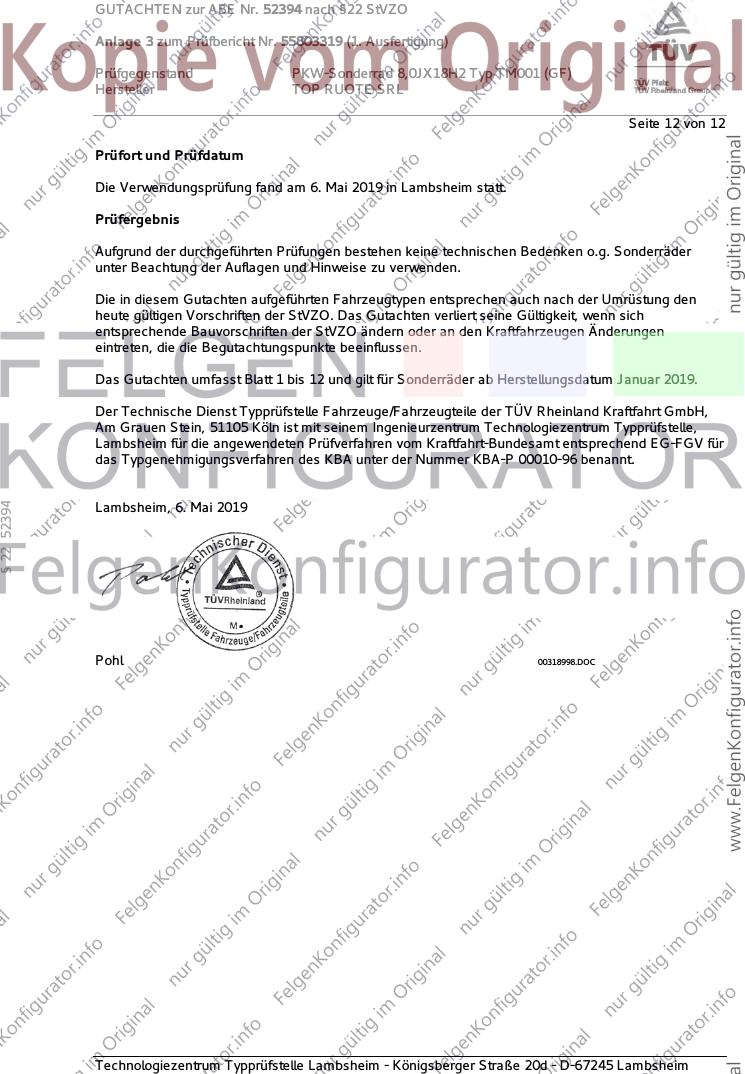

Seite 12 von 12
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 6. Mai 2019 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Januar 2019.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
§ 22 52394
Lambsheim, 6. Mai 2019
Pohl 00318998.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
