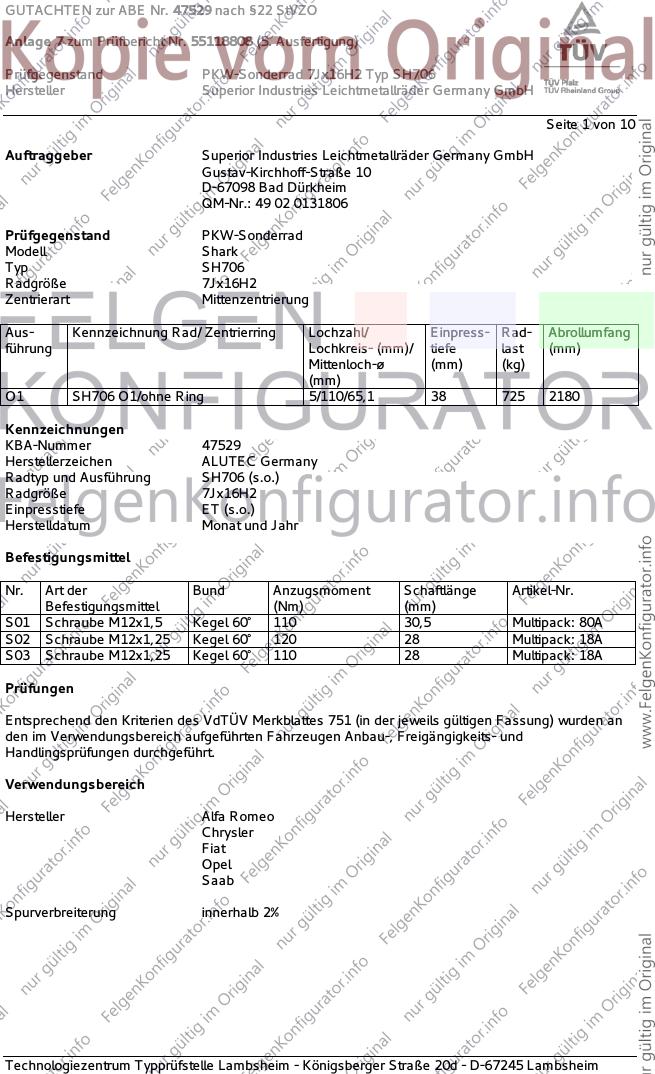

GUTACHTEN zur ABE Nr. 47529 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr. 55118808 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ SH706
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 1 von 10
Auftraggeber Superior Industries Leichtmetallräder Germany GmbH
Gustav-Kirchhoff-Straße 10
D-67098 Bad Dürkheim
QM-Nr.: 49 02 0131806
Prüfgegenstand PKW-Sonderrad
Modell Shark
Typ SH706
Radgröße 7Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
O1 SH706 O1/ohne Ring 5/110/65,1 38 725 2180
Kennzeichnungen
KBA-Nummer 47529
Herstellerzeichen ALUTEC Germany
Radtyp und Ausführung SH706 (s.o.)
Radgröße 7Jx16H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment Schaftlänge Artikel-Nr.
Befestigungsmittel (Nm) (mm)
S01 Schraube M12x1,5 Kegel 60° 110 30,5 Multipack: 80A
S02 Schraube M12x1,25 Kegel 60° 120 28 Multipack: 18A
S03 Schraube M12x1,25 Kegel 60° 110 28 Multipack: 18A
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Alfa Romeo
Chrysler
Fiat
Opel
Saab
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

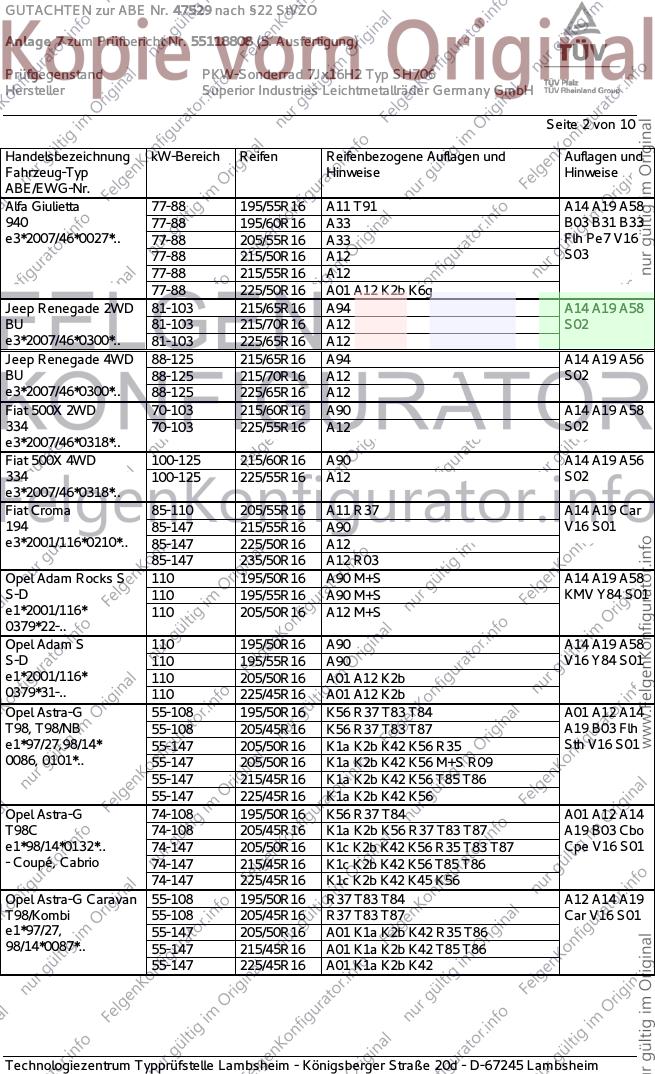

GUTACHTEN zur ABE Nr. 47529 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr. 55118808 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ SH706
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Alfa Giulietta 77-88 195/55R16 A11 T91 A14 A19 A58
940 77-88 195/60R16 A33 B03 B31 B33
e3*2007/46*0027*.. 77-88 205/55R16 A33 Flh Pe7 V16
77-88 215/50R16 A12 S03
77-88 215/55R16 A12
77-88 225/50R16 A01 A12 K2b K6g
Jeep Renegade 2WD 81-103 215/65R16 A94 A14 A19 A58
BU 81-103 215/70R16 A12 S02
e3*2007/46*0300*.. 81-103 225/65R16 A12
Jeep Renegade 4WD 88-125 215/65R16 A94 A14 A19 A56
BU 88-125 215/70R16 A12 S02
e3*2007/46*0300*.. 88-125 225/65R16 A12
Fiat 500X 2WD 70-103 215/60R16 A90 A14 A19 A58
334 70-103 225/55R16 A12 S02
e3*2007/46*0318*..
Fiat 500X 4WD 100-125 215/60R16 A90 A14 A19 A56
334 100-125 225/55R16 A12 S02
e3*2007/46*0318*..
Fiat Croma 85-110 205/55R16 A11 R37 A14 A19 Car
194 85-147 215/55R16 A90 V16 S01
e3*2001/116*0210*.. 85-147 225/50R16 A12
85-147 235/50R16 A12 R03
Opel Adam Rocks S 110 195/50R16 A90 M+S A14 A19 A58
S-D 110 195/55R16 A90 M+S KMV Y84 S01
e1*2001/116* 110 205/50R16 A12 M+S
0379*22-..
Opel Adam S 110 195/50R16 A90 A14 A19 A58
S-D 110 195/55R16 A90 V16 Y84 S01
e1*2001/116* 110 205/50R16 A01 A12 K2b
0379*31-.. 110 225/45R16 A01 A12 K2b
Opel Astra-G 55-108 195/50R16 K56 R37 T83 T84 A01 A12 A14
T98, T98/NB 55-108 205/45R16 K56 R37 T83 T87 A19 B03 Flh
e1*97/27,98/14* 55-147 205/50R16 K1a K2b K42 K56 R35 Sth V16 S01
0086, 0101*.. 55-147 205/50R16 K1a K2b K42 K56 M+S R09
55-147 215/45R16 K1a K2b K42 K56 T85 T86
55-147 225/45R16 K1a K2b K42 K56
Opel Astra-G 74-108 195/50R16 K56 R37 T84 A01 A12 A14
T98C 74-108 205/45R16 K1a K2b K56 R37 T83 T87 A19 B03 Cbo
e1*98/14*0132*.. 74-147 205/50R16 K1c K2b K42 K56 R35 T83 T87 Cpe V16 S01
- Coupé, Cabrio 74-147 215/45R16 K1c K2b K42 K56 T85 T86
74-147 225/45R16 K1c K2b K42 K45 K56
Opel Astra-G Caravan 55-108 195/50R16 R37 T83 T84 A12 A14 A19
T98/Kombi 55-108 205/45R16 R37 T83 T87 Car V16 S01
e1*97/27, 55-147 205/50R16 A01 K1a K2b K42 R35 T86
98/14*0087*.. 55-147 215/45R16 A01 K1a K2b K42 T85 T86
55-147 225/45R16 A01 K1a K2b K42
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

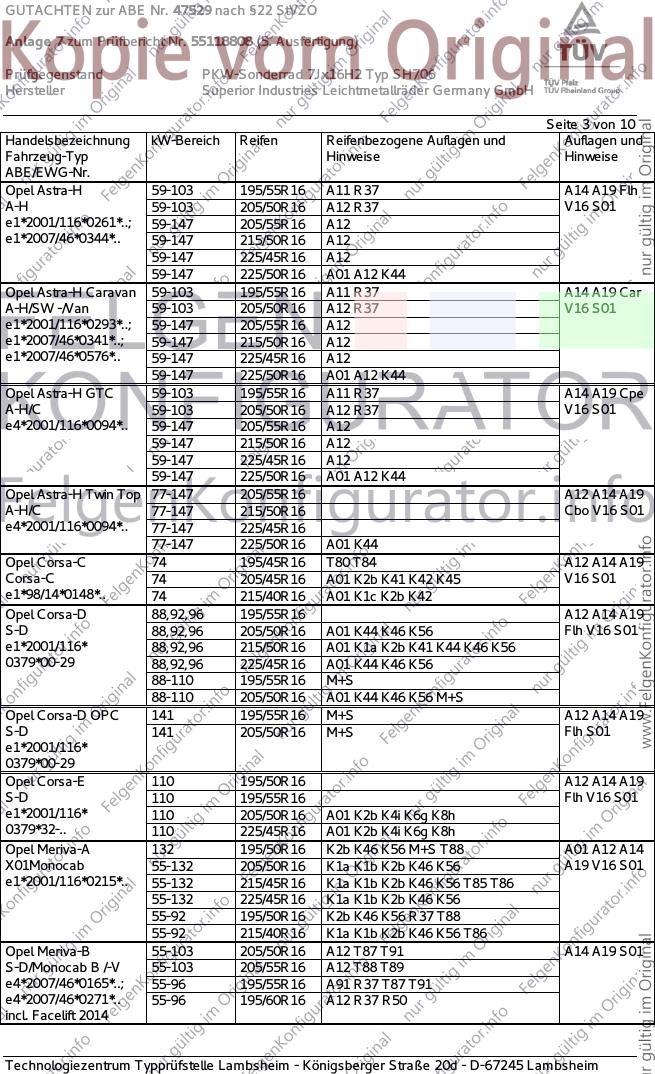

GUTACHTEN zur ABE Nr. 47529 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr. 55118808 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ SH706
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Astra-H 59-103 195/55R16 A11 R37 A14 A19 Flh
A-H 59-103 205/50R16 A12 R37 V16 S01
e1*2001/116*0261*..; 59-147 205/55R16 A12
e1*2007/46*0344*.. 59-147 215/50R16 A12
59-147 225/45R16 A12
59-147 225/50R16 A01 A12 K44
Opel Astra-H Caravan 59-103 195/55R16 A11 R37 A14 A19 Car
A-H/SW -/Van 59-103 205/50R16 A12 R37 V16 S01
e1*2001/116*0293*..; 59-147 205/55R16 A12
e1*2007/46*0341*..; 59-147 215/50R16 A12
e1*2007/46*0576*.. 59-147 225/45R16 A12
59-147 225/50R16 A01 A12 K44
Opel Astra-H GTC 59-103 195/55R16 A11 R37 A14 A19 Cpe
A-H/C 59-103 205/50R16 A12 R37 V16 S01
e4*2001/116*0094*.. 59-147 205/55R16 A12
59-147 215/50R16 A12
59-147 225/45R16 A12
59-147 225/50R16 A01 A12 K44
Opel Astra-H Twin Top 77-147 205/55R16 A12 A14 A19
A-H/C 77-147 215/50R16 Cbo V16 S01
e4*2001/116*0094*.. 77-147 225/45R16
77-147 225/50R16 A01 K44
Opel Corsa-C 74 195/45R16 T80 T84 A12 A14 A19
Corsa-C 74 205/45R16 A01 K2b K41 K42 K45 V16 S01
e1*98/14*0148*.. 74 215/40R16 A01 K1c K2b K42
Opel Corsa-D 88,92,96 195/55R16 A12 A14 A19
S-D 88,92,96 205/50R16 A01 K44 K46 K56 Flh V16 S01
e1*2001/116* 88,92,96 215/50R16 A01 K1a K2b K41 K44 K46 K56
0379*00-29 88,92,96 225/45R16 A01 K44 K46 K56
88-110 195/55R16 M+S
88-110 205/50R16 A01 K44 K46 K56 M+S
Opel Corsa-D OPC 141 195/55R16 M+S A12 A14 A19
S-D 141 205/50R16 M+S Flh S01
e1*2001/116*
0379*00-29
Opel Corsa-E 110 195/50R16 A12 A14 A19
S-D 110 195/55R16 Flh V16 S01
e1*2001/116* 110 205/50R16 A01 K2b K4i K6g K8h
0379*32-.. 110 225/45R16 A01 K2b K4i K6g K8h
Opel Meriva-A 132 195/50R16 K2b K46 K56 M+S T88 A01 A12 A14
X01Monocab 55-132 205/50R16 K1a K1b K2b K46 K56 A19 V16 S01
e1*2001/116*0215*.. 55-132 215/45R16 K1a K1b K2b K46 K56 T85 T86
55-132 225/45R16 K1a K1b K2b K46 K56
55-92 195/50R16 K2b K46 K56 R37 T88
55-92 215/40R16 K1a K1b K2b K46 K56 T86
Opel Meriva-B 55-103 205/50R16 A12 T87 T91 A14 A19 S01
S-D/Monocab B /-V 55-103 205/55R16 A12 T88 T89
e4*2007/46*0165*..; 55-96 195/55R16 A91 R37 T87 T91
e4*2007/46*0271*.. 55-96 195/60R16 A12 R37 R50
incl. Facelift 2014
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

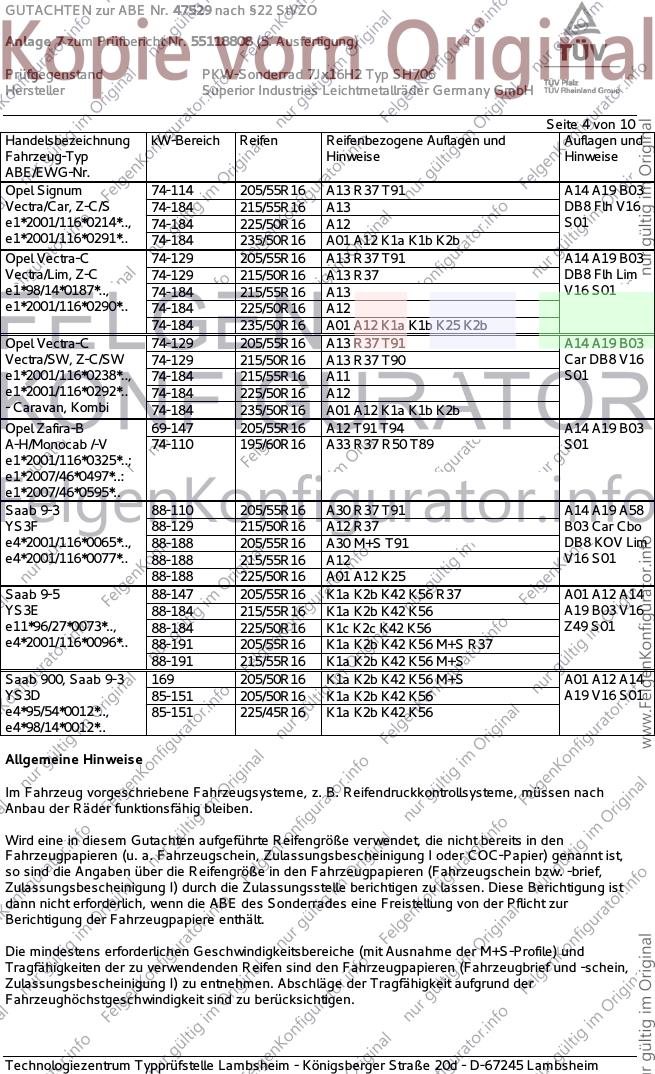

GUTACHTEN zur ABE Nr. 47529 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr. 55118808 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ SH706
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Signum 74-114 205/55R16 A13 R37 T91 A14 A19 B03
Vectra/Car, Z-C/S 74-184 215/55R16 A13 DB8 Flh V16
e1*2001/116*0214*.., 74-184 225/50R16 A12 S01
e1*2001/116*0291*.. 74-184 235/50R16 A01 A12 K1a K1b K2b
Opel Vectra-C 74-129 205/55R16 A13 R37 T91 A14 A19 B03
Vectra/Lim, Z-C 74-129 215/50R16 A13 R37 DB8 Flh Lim
e1*98/14*0187*.., 74-184 215/55R16 A13 V16 S01
e1*2001/116*0290*.. 74-184 225/50R16 A12
74-184 235/50R16 A01 A12 K1a K1b K25 K2b
Opel Vectra-C 74-129 205/55R16 A13 R37 T91 A14 A19 B03
Vectra/SW, Z-C/SW 74-129 215/50R16 A13 R37 T90 Car DB8 V16
e1*2001/116*0238*.., 74-184 215/55R16 A11 S01
e1*2001/116*0292*.. 74-184 225/50R16 A12
- Caravan, Kombi 74-184 235/50R16 A01 A12 K1a K1b K2b
Opel Zafira-B 69-147 205/55R16 A12 T91 T94 A14 A19 B03
A-H/Monocab /-V 74-110 195/60R16 A33 R37 R50 T89 S01
e1*2001/116*0325*..;
e1*2007/46*0497*..:
e1*2007/46*0595*..
Saab 9-3 88-110 205/55R16 A30 R37 T91 A14 A19 A58
YS3F 88-129 215/50R16 A12 R37 B03 Car Cbo
e4*2001/116*0065*.., 88-188 205/55R16 A30 M+S T91 DB8 KOV Lim
e4*2001/116*0077*.. 88-188 215/55R16 A12 V16 S01
88-188 225/50R16 A01 A12 K25
Saab 9-5 88-147 205/55R16 K1a K2b K42 K56 R37 A01 A12 A14
YS3E 88-184 215/55R16 K1a K2b K42 K56 A19 B03 V16
e11*96/27*0073*.., 88-184 225/50R16 K1c K2c K42 K56 Z49 S01
e4*2001/116*0096*.. 88-191 205/55R16 K1a K2b K42 K56 M+S R37
88-191 215/55R16 K1a K2b K42 K56 M+S
Saab 900, Saab 9-3 169 205/50R16 K1a K2b K42 K56 M+S A01 A12 A14
YS3D 85-151 205/50R16 K1a K2b K42 K56 A19 V16 S01
e4*95/54*0012*.., 85-151 225/45R16 K1a K2b K42 K56
e4*98/14*0012*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

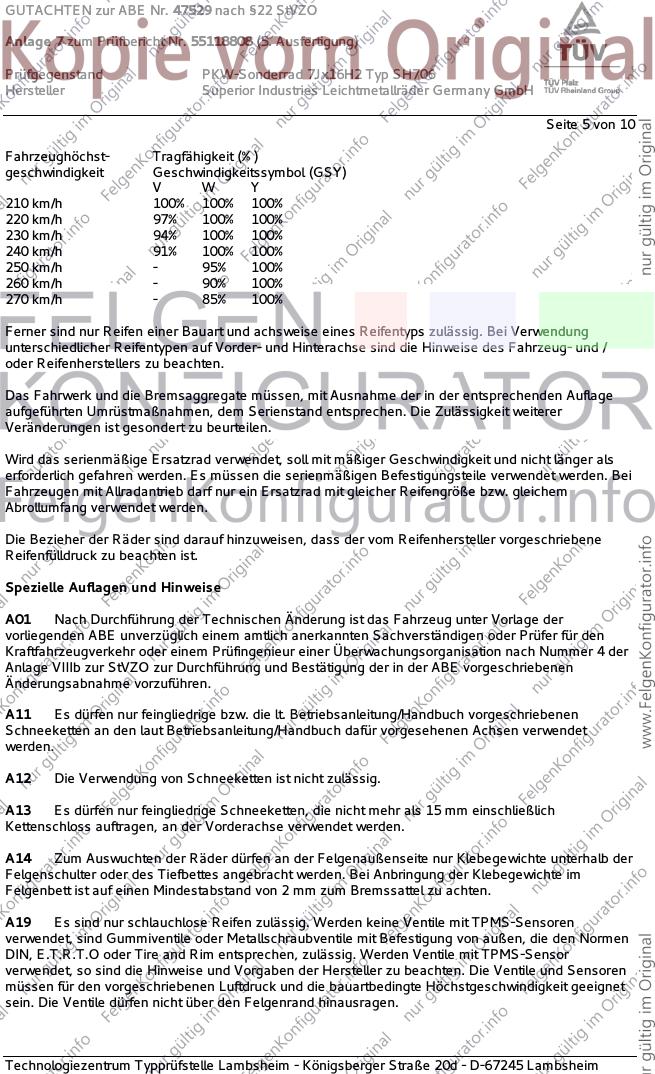

GUTACHTEN zur ABE Nr. 47529 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr. 55118808 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ SH706
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 5 von 10
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen
Schneeketten an den laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47529 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr. 55118808 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ SH706
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 6 von 10

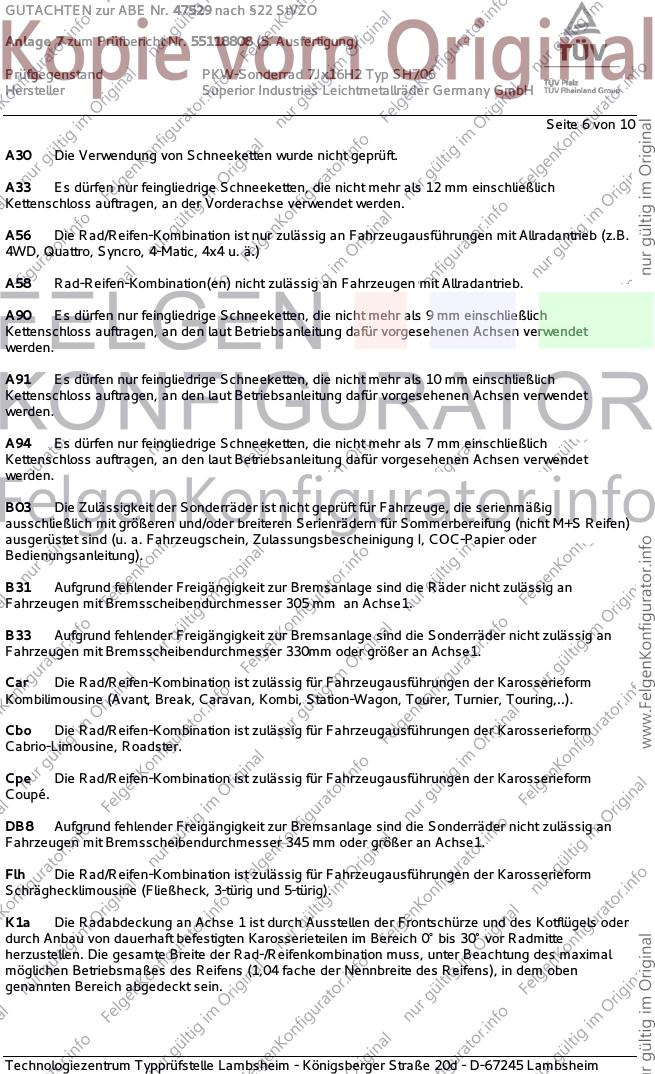

A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A94 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 7 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B31 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 305 mm an Achse1.
B33 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 330mm oder größer an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
DB8 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 345 mm oder größer an Achse1.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47529 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr. 55118808 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ SH706
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 7 von 10

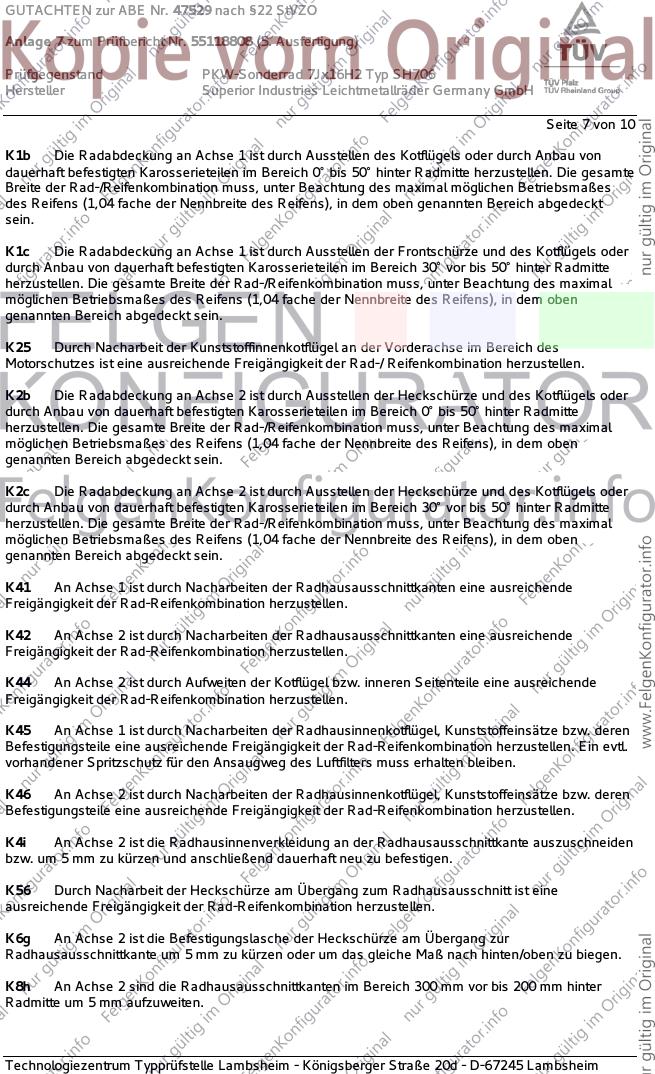

K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47529 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr. 55118808 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ SH706
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 8 von 10

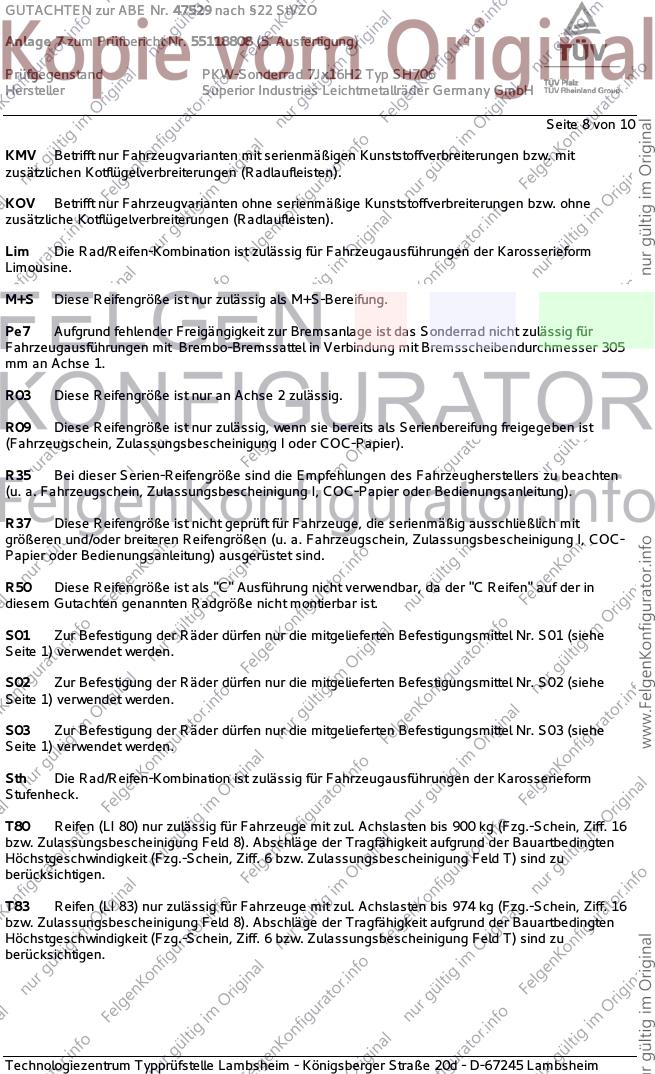

KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Pe7 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel in Verbindung mit Bremsscheibendurchmesser 305
mm an Achse 1.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R50 Diese Reifengröße ist als "C" Ausführung nicht verwendbar, da der "C Reifen" auf der in
diesem Gutachten genannten Radgröße nicht montierbar ist.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47529 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr. 55118808 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ SH706
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 9 von 10

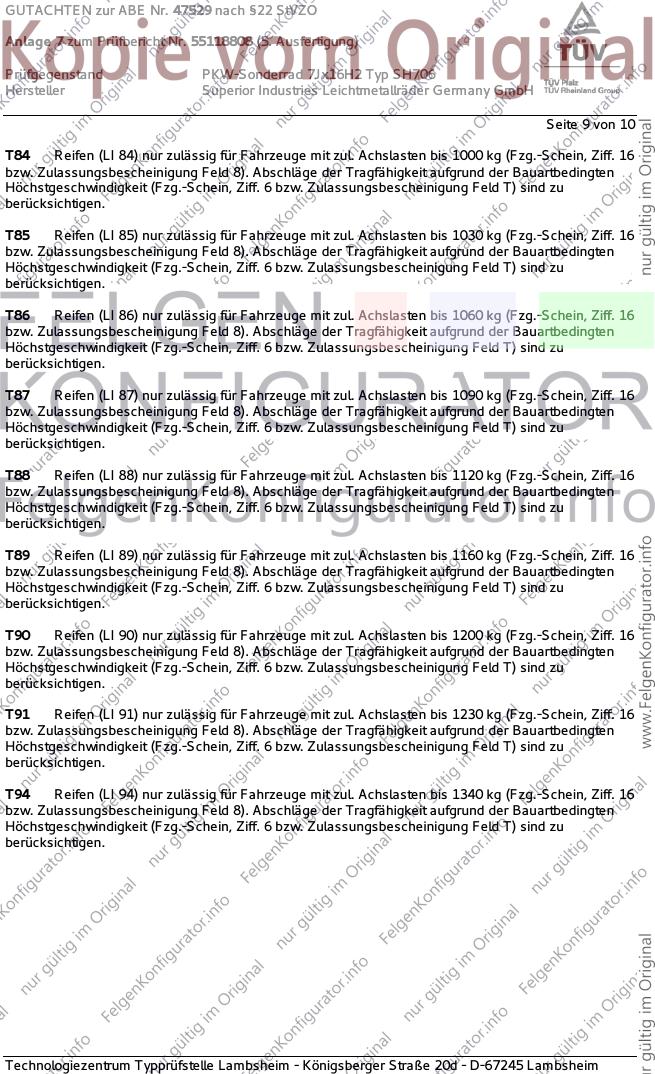

T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47529 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr. 55118808 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ SH706
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 10 von 10

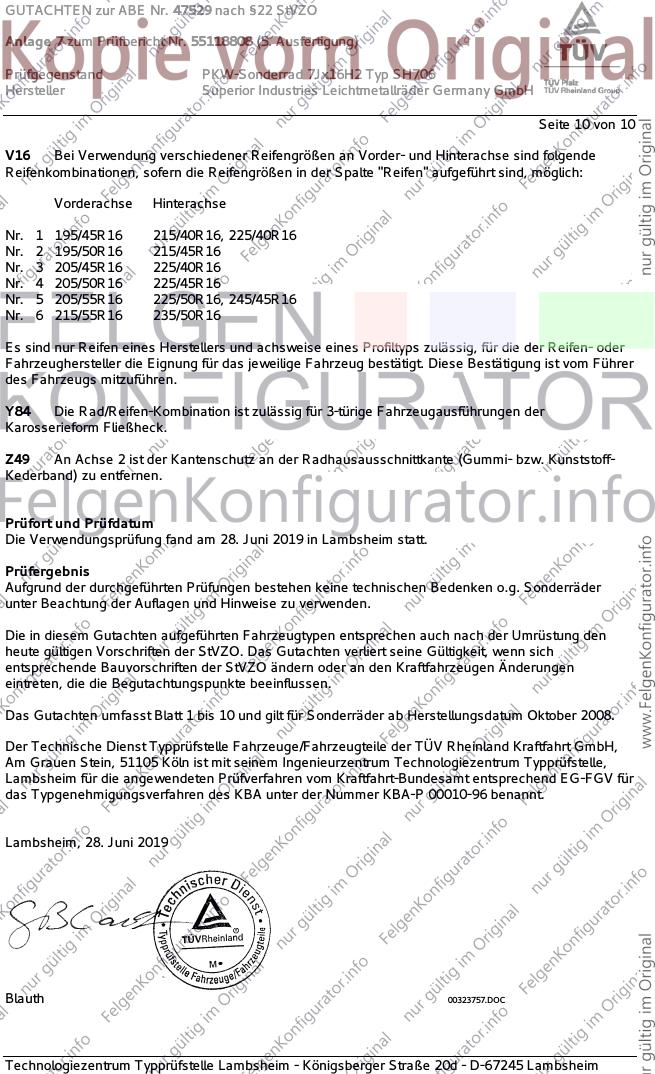

V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/45R16 215/40R16, 225/40R16
Nr. 2 195/50R16 215/45R16
Nr. 3 205/45R16 225/40R16
Nr. 4 205/50R16 225/45R16
Nr. 5 205/55R16 225/50R16, 245/45R16
Nr. 6 215/55R16 235/50R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der
Karosserieform Fließheck.
Z49 An Achse 2 ist der Kantenschutz an der Radhausausschnittkante (Gummi- bzw. Kunststoff-
Kederband) zu entfernen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 28. Juni 2019 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Oktober 2008.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 28. Juni 2019
Blauth 00323757.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
