Gutachten 14-00074-CC-GBM-06
zur Erteilung eines Nachtrags zur ABE 49741
zu V.1. ANLAGE: 10 Radtyp: WF8080
Antragsteller: MAK S.p.A. Stand: 19.09.2019
__________________________________________________________________________________________________________________
Seite: 1 von 14
Fahrzeughersteller : ALFA ROMEO S.p.A., CHRYSLER, CHRYSLER (USA), FIAT,
OPEL, OPEL / VAUXHALL, SAAB
Raddaten:
Radgröße nach Norm : 8 J X 18 H2 Einpreßtiefe (mm) : 33
Lochkreis (mm)/Lochzahl : 110/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
WF8080/LG1X LG1X ohne 65,1 670 2114 10/16
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : CHRYSLER, CHRYSLER (USA)
§ 22 49741, Erweiterung 06
Befestigungsteile : Kegelbund-schrauben M12x1,25, Schaftl. 21 mm, Kegelw. 60 Grad,
für Typ : BU
Zubehör : Serie, s. Aufl. 74D
Befestigungsteile : Kegelbund-schrauben M12x1,25, Schaftl. 26 mm, Kegelw. 60 Grad,
für Typ : MX
Zubehör : Serie, s. Aufl. 74D
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : BU
135 Nm für Typ : MX
Verkaufsbezeichnung: Compass
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
MX e11*2007/46*4037*.., 88 - 125 225/50R18 95 11A; 245; 248 Allradantrieb;
e4*2007/46*1410*.. 225/55R18 98 11A; 245; 248 Frontantrieb;
235/45R18 94 11A; 245; 248 10B; 11B; 11G; 11H;
245/45R18 96 11A; 245; 248 12A; 51A; 71K; 723;
73C; 74D; 76O
Verkaufsbezeichnung: JEEP RENEGADE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BU e3*2007/46*0300*.. 70 - 132 225/50R18 95 11A; 245; 248 Allradantrieb;
235/45R18 94 11A; 248 Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 723;
73C; 74D
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Gutachten 14-00074-CC-GBM-06
zur Erteilung eines Nachtrags zur ABE 49741
zu V.1. ANLAGE: 10 Radtyp: WF8080
Antragsteller: MAK S.p.A. Stand: 19.09.2019
__________________________________________________________________________________________________________________
Seite: 2 von 14
Verwendungsbereich/Fz-Hersteller : ALFA ROMEO S.p.A.
Befestigungsteile : Kegelbund-schrauben M14x1,5, Schaftl. 25 mm, Kegelw. 60 Grad
Zubehör : Serie, s. Aufl. 74D
Anzugsmoment der Befestigungsteile : 120 Nm
Verkaufsbezeichnung: Giulia
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
952 e3*2007/46*0382*.. 100 - 206 225/40R18 91W 12O Limousine;
225/45R18 91W 12O; 51G Allradantrieb;
Heckantrieb;
10B; 11B; 11G; 11H;
51A; 71K; 723; 73C;
74D; 76O
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
§ 22 49741, Erweiterung 06
Verwendungsbereich/Fz-Hersteller : FIAT
Befestigungsteile : Kegelbund-schrauben M12x1,25, Schaftl. 21 mm, Kegelw. 60 Grad,
für Typ : 334; 940
Zubehör : Serie, s. Aufl. 74D
Befestigungsteile : Kegelbund-schrauben M12x1,5, Schaftl. 22 mm, Kegelw. 60 Grad,
für Typ : 194
Zubehör : Serie, s. Aufl. 74D
Befestigungsteile : Kegelbund-schrauben M14x1,5, Schaftl. 25 mm, Kegelw. 60 Grad,
für Typ : 939
Zubehör : Serie, s. Aufl. 74D
Anzugsmoment der Befestigungsteile : 110 Nm für Typ : 194; 939; 940
120 Nm für Typ : 334
Verkaufsbezeichnung: ALFA GIULIETTA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
940 e3*2007/46*0027*.. 77 - 125 215/40R18 89W 11A; 248; 51J Schrägheck 4-türig;
245/35R18 88W 11A; 22I; 24J; 244 Frontantrieb;
77 - 177 225/40R18 92 11A; 22I; 248 10B; 11B; 11G; 11H;
235/35R18 90 11A; 22I; 248 12A; 51A; 71K; 723;
235/40R18 91 11A; 22I; 248 729; 73C; 74D
245/35R18 88Y 11A; 22I; 24J; 244
Gutachten 14-00074-CC-GBM-06
zur Erteilung eines Nachtrags zur ABE 49741
zu V.1. ANLAGE: 10 Radtyp: WF8080
Antragsteller: MAK S.p.A. Stand: 19.09.2019
__________________________________________________________________________________________________________________
Seite: 3 von 14
Verkaufsbezeichnung: Alfa 159, Brera, Spider, Sportwagon
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
939 e3*2001/116*0212*.. 85 - 136 225/40R18 92W 11A; 24M Alfa 159 Sportwagon
235/40R18 91W 11A; 24M (Kombi);
85 - 147 235/45R18 94 11A; 22M; 24M 10B; 11B; 11G; 11H;
245/40R18 93 11A; 24D; 24J 12A; 51A; 573; 71K;
85 - 154 235/40R18 95 11A; 24M 723; 73C; 74D; 74H
85 - 191 235/40R18 95Y 11A; 24M
235/45R18 94Y 11A; 22M; 24M
245/40R18 93Y 11A; 24D; 24J
939 e3*2001/116*0212*.. 85 - 136 225/40R18 92W 11A; 24M Alfa 159 (Limousine);
235/40R18 91W 11A; 24M 10B; 11B; 11G; 11H;
85 - 147 235/45R18 94 11A; 24M 12A; 51A; 573; 71K;
245/40R18 93 11A; 24D; 24J 723; 73C; 74D; 74H
85 - 154 235/40R18 95 11A; 24M
85 - 191 235/40R18 95Y 11A; 24M
235/45R18 94Y 11A; 24M
245/40R18 93Y 11A; 24D; 24J
245/45R18 96 11A; 22I; 24D; 24J; 54A
939 e3*2001/116*0212*.. 120 - 136 225/40R18 92W 11A; 24M; 5GM Alfa Brera (Coupe);
235/40R18 91W 11A; 24M; 5GG Alfa Spider (Cabrio);
§ 22 49741, Erweiterung 06
120 - 147 225/40R18 92Y 11A; 24M; 5GM 10B; 11B; 11G; 11H;
235/40R18 91Y 11A; 24M; 5GG 12A; 51A; 573; 71K;
235/45R18 94W 11A; 24M 723; 73C; 74D; 74H
245/40R18 93W 11A; 24D; 24J
120 - 191 235/40R18 95Y 11A; 24M
235/45R18 94Y 11A; 24M
245/40R18 93Y 11A; 24D; 24J
245/45R18 96 11A; 22I; 24D; 24J; 54A
Verkaufsbezeichnung: FIAT CROMA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
194 e3*2001/116*0210*.. 85 - 110 215/45R18 89W 5FM 10B; 11B; 11G; 11H;
85 - 147 215/45R18 93 12A; 51A; 71K; 723;
225/40R18 92W 73C; 74D; 74H
225/45R18 51G
Verkaufsbezeichnung: FIAT 500X
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
334 e3*2007/46*0318*.. 100 - 125 215/45R18 89 11A; 248 Allradantrieb;
225/45R18 91 11A; 248 10B; 11B; 11G; 11H;
235/40R18 91 11A; 244 12A; 51A; 71K; 723;
73C; 74D
334 e3*2007/46*0318*.. 70 - 103 215/45R18 89 11A; 248 Frontantrieb;
225/45R18 91 11A; 245; 248 10B; 11B; 11G; 11H;
235/40R18 91 11A; 245; 248 12A; 51A; 71K; 723;
73C; 74D
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Gutachten 14-00074-CC-GBM-06
zur Erteilung eines Nachtrags zur ABE 49741
zu V.1. ANLAGE: 10 Radtyp: WF8080
Antragsteller: MAK S.p.A. Stand: 19.09.2019
__________________________________________________________________________________________________________________
Seite: 4 von 14
Verwendungsbereich/Fz-Hersteller : OPEL, OPEL / VAUXHALL
Befestigungsteile : Kegelbund-schrauben M12x1,5, Schaftl. 22 mm, Kegelw. 60 Grad
Zubehör : Serie, s. Aufl. 74D
Anzugsmoment der Befestigungsteile : 110 Nm
Verkaufsbezeichnung: ASTRA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
A-H e1*2001/116*0261*.., 55 - 92 215/40R18 85 11A; 22I; 24M; 5EG 10B; 11B; 11G; 11H;
e1*2007/46*0344*.. 55 - 147 215/40R18 85W 11A; 22I; 24M; 5EG 12A; 51A; 71K; 723;
215/40R18 89 11A; 22I; 24M 73C; 74D
225/40R18 11A; 22I; 24M; 51G
225/40R18 88 QFA; 11A; 22I; 24M
Verkaufsbezeichnung: ASTRA ESTATE-H-DUAL FUEL
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
A-H e11*2001/116*0247*.. 55 - 92 215/40R18 85 11A; 22I; 24M; 5EG 10B; 11B; 11G; 11H;
55 - 147 215/40R18 85W 11A; 22I; 24M; 5EG 12A; 51A; 71K; 723;
215/40R18 89 11A; 22I; 24M 73C; 74D
225/40R18 11A; 22I; 24M; 51G
225/40R18 88 QFA; 11A; 22I; 24M
§ 22 49741, Erweiterung 06
Verkaufsbezeichnung: ASTRA GTC,CABRIO/TWIN TOP
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
A-H/C e4*2001/116*0094*.. 55 - 92 215/40R18 85 11A; 22I; 24M; 5EG Cabrio; Coupe;
55 - 110 225/40R18 88 QFA; 11A; 22I; 24M 10B; 11B; 11G; 11H;
55 - 147 215/40R18 85W 11A; 22I; 24M; 5EG 12A; 51A; 71K; 723;
215/40R18 89 11A; 22I; 24M 73C; 74D
225/40R18 11A; 22I; 24M; 51G
225/40R18 88W QFA; 11A; 22I; 24M
A-H/C e4*2001/116*0094*.. 177 225/40R18 11A; 22I; 24M; 51G Nur Astra OPC; Coupe;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 723;
73C; 74D
Verkaufsbezeichnung: ASTRA STATION WAGON
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
A-H/SW e1*2001/116*0293*.., 55 - 92 215/40R18 85 11A; 22I; 24M; 5EG 10B; 11B; 11G; 11H;
e1*2007/46*0341*.. 55 - 147 215/40R18 85W 11A; 22I; 24M; 5EG 12A; 51A; 71K; 723;
215/40R18 89 11A; 22I; 24M 73C; 74D
225/40R18 11A; 22I; 24M; 51G
225/40R18 88W QFA; 11A; 22I; 24M
Verkaufsbezeichnung: CORSA, CORSA-E, ADAM
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
S-D e1*2001/116*0379*.. 141 215/35R18 84W 11A; 21P; 22H; 22L; nur Opel Corsa D OPC;
24J; 24M bis
215/40R18 85W 11A; 21B; 22F; 22L; e1*2001/116*0379*29;
24J; 24M 10B; 11B; 11G; 11H;
225/35R18 87 11A; 21B; 22F; 22L; 12A; 51A; 71K; 723;
24D; 24J 73C; 74D
Gutachten 14-00074-CC-GBM-06
zur Erteilung eines Nachtrags zur ABE 49741
zu V.1. ANLAGE: 10 Radtyp: WF8080
Antragsteller: MAK S.p.A. Stand: 19.09.2019
__________________________________________________________________________________________________________________
Seite: 5 von 14
Verkaufsbezeichnung: CORSA, CORSA-E, ADAM
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
S-D e1*2001/116*0379*.. 110 - 152 205/40R18 82W 11A; 248; 26B; 26J; Corsa-E; ab
27H e1*2001/116*0379*32;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 723;
73C; 74D
S-D e1*2001/116*0379*.. 110 215/35R18 80W 11A; 248; 26B; 26N; Adam-S;
27F 10B; 11B; 11G; 11H;
215/40R18 85 11A; 248; 26B; 26N; 12A; 51A; 71K; 723;
27F 73C; 74D
225/35R18 83 11A; 24J; 244; 26B;
26N; 27F
Verkaufsbezeichnung: OMEGA-B
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
OMEGA-B G684 74 - 100 225/40R18 88 11A; 21B; 57E; 68B nur bis
V94 e1*96/79*0077*.., 74 - 155 225/40R18 88W 11A; 21B; 57E; 68B e1*98/14*0077*04;
e1*98/14*0077*.. 235/40R18 91W 11A; 21B 10B; 11B; 11G; 11H;
12A; 51A; 71K; 723;
73C; 74D
§ 22 49741, Erweiterung 06
OMEGA-B- G685 85 - 100 235/40R18 91 11A; 21B; 24M 10B; 11B; 11G; 11H;
CARAVAN 85 - 155 225/40R18-88 11A; 21B; 57E; 68B 12A; 51A; 71K; 723;
235/40R18 95 11A; 21B; 24M 73C; 74D
V94 e1*98/14*0077*.. 74 - 106 235/40R18 91 11A; 21B ab e1*98/14*0077*05;
74 - 160 235/40R18 91W 11A; 21B 10B; 11B; 11G; 11H;
12A; 51A; 71K; 723;
73C; 74D
V94/Kombi e1*96/79*0078*.., 74 - 106 235/40R18 91 11A; 21B; 24M; 5GG nur bis
e1*98/14*0078*.. 74 - 155 225/40R18 88W 11A; 21B; 57E; 68B e1*98/14*0078*04;
235/40R18 95 11A; 21B; 24M 10B; 11B; 11G; 11H;
12A; 51A; 71K; 723;
73C; 74D
V94/Kombi e1*98/14*0078*.. 74 - 106 235/40R18 91 11A; 21B; 5GG ab e1*98/14*0078*05;
74 - 160 235/40R18 91W 11A; 21B; 57E; 689 10B; 11B; 11G; 11H;
235/40R18 95 11A; 21B; 689 12A; 51A; 71K; 723;
73C; 74D
Verkaufsbezeichnung: SIGNUM
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
VECTRA/CA e1*2001/116*0214*.. 74 - 129 225/40R18 88W 11A; 24J; 24M; 5FE nicht Fz schlechte
R, VECTRA
74 - 155 225/40R18 92W 11A; 24J; 24M Strassen;
225/45R18 11A; 21B; 24J; 24M; 10B; 11B; 11G; 11H;
51G 12A; 51A; 52R; 71K;
235/40R18 91W 11A; 21B; 24J; 24M 723; 729; 73C; 74D
Z-C/S e1*2001/116*0291*.. 74 - 129 225/40R18 88W 11A; 24J; 24M; 5FE nicht Fz schlechte
74 - 184 225/40R18 92W 11A; 24J; 24M Strassen;
225/45R18 11A; 21B; 24J; 24M; 10B; 11B; 11G; 11H;
51G 12A; 51A; 52R; 71K;
235/40R18 91W 11A; 21B; 24J; 24M 723; 729; 73C; 74D
Gutachten 14-00074-CC-GBM-06
zur Erteilung eines Nachtrags zur ABE 49741
zu V.1. ANLAGE: 10 Radtyp: WF8080
Antragsteller: MAK S.p.A. Stand: 19.09.2019
__________________________________________________________________________________________________________________
Seite: 6 von 14
Verkaufsbezeichnung: VECTRA-C, VECTRA-C-CC
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
VECTRA/LIM e1*98/14*0187*.. 74 - 129 225/40R18 88W 11A; 22L; 24J; 24M; nicht Fz schlechte
Z02 / e11*2001/116*0214*.., 5FE Strassen;
e11*2001/116*0235*..
Z18XE 74 - 155 225/40R18 92 11A; 22L; 24J; 24M 10B; 11B; 11G; 11H;
225/45R18 11A; 22L; 24J; 24M; 12A; 51A; 52R; 71K;
51G 723; 729; 73C; 74D
235/40R18 91W 11A; 21B; 22L; 24J;
24M
Z-C e1*2001/116*0290*.. 74 - 129 225/40R18 88W 11A; 22L; 24J; 24M; nicht Fz schlechte
5FE Strassen;
74 - 184 225/40R18 92 11A; 22L; 24J; 24M 10B; 11B; 11G; 11H;
235/40R18 91W 11A; 21B; 22L; 24J; 12A; 51A; 52R; 71K;
24M 723; 729; 73C; 74D
74 - 206 225/40R18 92Y 11A; 22L; 24J; 24M
225/45R18 11A; 22L; 24J; 24M;
51G
235/40R18 91Y 11A; 21B; 22L; 24J;
24M
Verkaufsbezeichnung: VECTRA-C-STATION WAGON
§ 22 49741, Erweiterung 06
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
VECTRA/SW e1*2001/116*0238*.. 74 - 129 225/40R18 88W 11A; 21B; 22L; 24J; nicht Fz schlechte
24M; 5FE Strassen;
74 - 155 225/40R18 92W 11A; 21B; 22L; 24J; 10B; 11B; 11G; 11H;
24M 12A; 51A; 52R; 71K;
225/45R18 91W 11A; 21B; 22L; 24J; 723; 729; 73C; 74D
24M
235/40R18 91W 11A; 21B; 22L; 24J;
24M
Z-C/SW e1*2001/116*0292*.. 74 - 129 225/40R18 88W 11A; 21B; 22L; 24J; nicht Fz schlechte
24M; 5FE Strassen;
74 - 155 225/45R18 91W 11A; 21B; 22L; 24J; 10B; 10S; 11B; 11G;
24M 11H; 12A; 51A; 52R;
235/40R18 91W 11A; 21B; 22L; 24J; 71K; 723; 729; 73C;
24M 74D
74 - 184 225/40R18 92W 11A; 21B; 22L; 24J;
24M
74 - 206 225/40R18 92Y 11A; 21B; 22L; 24J;
24M
225/45R18 11A; 21B; 22L; 24J;
24M; 51G
225/45R18 91Y 11A; 21B; 22L; 24J;
24M
235/40R18 11A; 21B; 22L; 24J;
24M; 51G
235/40R18 91Y 11A; 21B; 22L; 24J;
24M
Gutachten 14-00074-CC-GBM-06
zur Erteilung eines Nachtrags zur ABE 49741
zu V.1. ANLAGE: 10 Radtyp: WF8080
Antragsteller: MAK S.p.A. Stand: 19.09.2019
__________________________________________________________________________________________________________________
Seite: 7 von 14
Verkaufsbezeichnung: ZAFIRA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
A- e1*2001/116*0325*.., 177 225/40R18 51G Nur Zafira OPC;
H/Monocab e1*2007/46*0497*.. 10B; 11B; 11G; 11H;
12A; 51A; 52R; 71K;
723; 73C; 74D
A- e1*2001/116*0325*.., 74 - 147 215/40R18 89W QF1; 5FM 10B; 11B; 11G; 11H;
H/Monocab e1*2007/46*0497*.. 225/40R18 51G 12A; 51A; 52R; 71K;
225/40R18 92W QF1; 5GM 723; 73C; 74D
A- e1*2001/116*0378*.. 69 - 110 225/40R18 92 10B; 11B; 11G; 11H;
H/Monocab- 12A; 51A; 52R; 71K;
CNG
723; 73C; 74D
Verkaufsbezeichnung: ZAFIRA VAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
A- e1*2007/46*0595*.. 74 - 147 215/40R18 89W QF1; 5FM 10B; 11B; 11G; 11H;
H/Monocab/V 225/40R18 51G 12A; 51A; 52R; 71K;
225/40R18 92W QF1; 5GM 723; 73C; 74D
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
§ 22 49741, Erweiterung 06
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : SAAB
Befestigungsteile : Kegelbund-schrauben M12x1,5, Schaftl. 22 mm, Kegelw. 60 Grad
Zubehör : Serie, s. Aufl. 74D
Anzugsmoment der Befestigungsteile : 110 Nm
Verkaufsbezeichnung: SAAB 9-3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
YS3D e4*95/54*0012*.., 85 - 169 225/40R18-88 11A; 21B; 21J; 21M; ab e4*95/54*0012*04;
e4*98/14*0012*.. 22B; 22L; 24C; 24D; 10B; 11B; 11G; 11H;
367; 54A 12A; 51A; 71K; 723;
73C; 74D
YS3F e4*2001/116*0065*.. 88 - 206 225/45R18 11A; 22L; 51G Kombi; Limousine;
YS3F???? e4*2001/116*0065*.. Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 723;
73C; 74D
Verkaufsbezeichnung: SAAB 9-3 (CABRIO)
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
YS3F?7?? e4*2001/116*0077*.. 110 - 184 225/45R18 11A; 22L; 51G Saab 9-3; Saab 9-3
Aero;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 723;
73C; 74D
Gutachten 14-00074-CC-GBM-06
zur Erteilung eines Nachtrags zur ABE 49741
zu V.1. ANLAGE: 10 Radtyp: WF8080
Antragsteller: MAK S.p.A. Stand: 19.09.2019
__________________________________________________________________________________________________________________

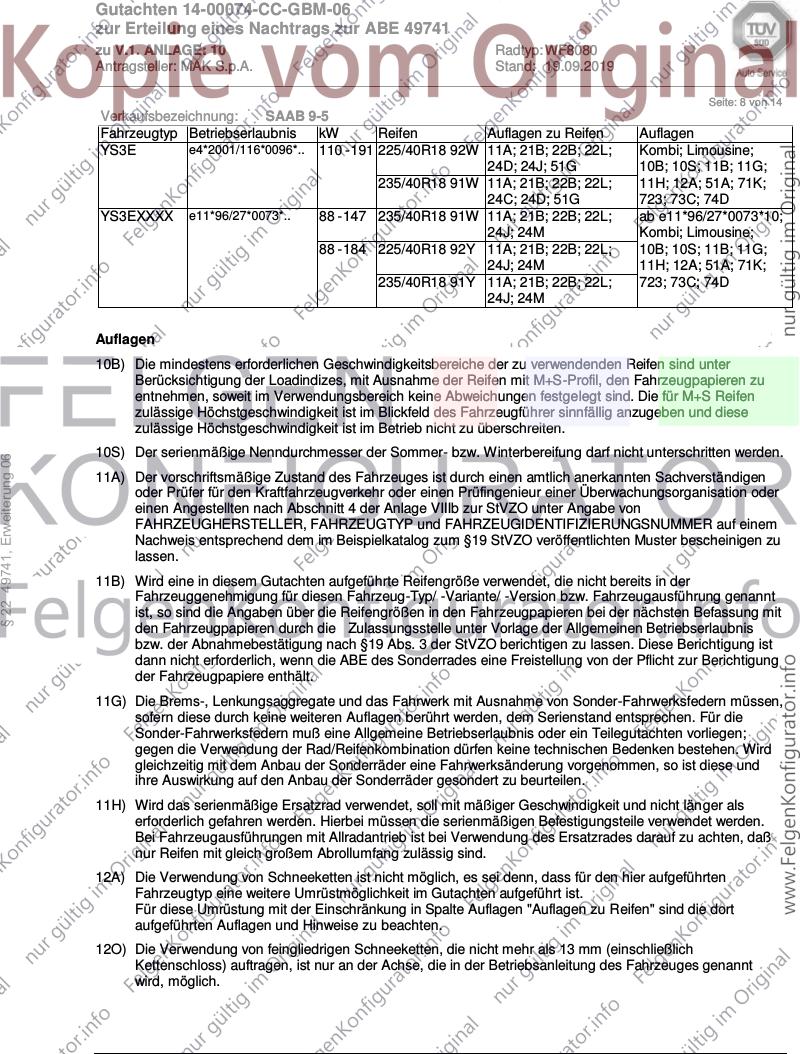

Seite: 8 von 14
Verkaufsbezeichnung: SAAB 9-5
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
YS3E e4*2001/116*0096*.. 110 - 191 225/40R18 92W 11A; 21B; 22B; 22L; Kombi; Limousine;
24D; 24J; 51G 10B; 10S; 11B; 11G;
235/40R18 91W 11A; 21B; 22B; 22L; 11H; 12A; 51A; 71K;
24C; 24D; 51G 723; 73C; 74D
YS3EXXXX e11*96/27*0073*.. 88 - 147 235/40R18 91W 11A; 21B; 22B; 22L; ab e11*96/27*0073*10;
24J; 24M Kombi; Limousine;
88 - 184 225/40R18 92Y 11A; 21B; 22B; 22L; 10B; 10S; 11B; 11G;
24J; 24M 11H; 12A; 51A; 71K;
235/40R18 91Y 11A; 21B; 22B; 22L; 723; 73C; 74D
24J; 24M
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
10S) Der serienmäßige Nenndurchmesser der Sommer- bzw. Winterbereifung darf nicht unterschritten werden.
§ 22 49741, Erweiterung 06
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Auflagen zu Reifen" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12O) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 13 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
Gutachten 14-00074-CC-GBM-06
zur Erteilung eines Nachtrags zur ABE 49741
zu V.1. ANLAGE: 10 Radtyp: WF8080
Antragsteller: MAK S.p.A. Stand: 19.09.2019
__________________________________________________________________________________________________________________

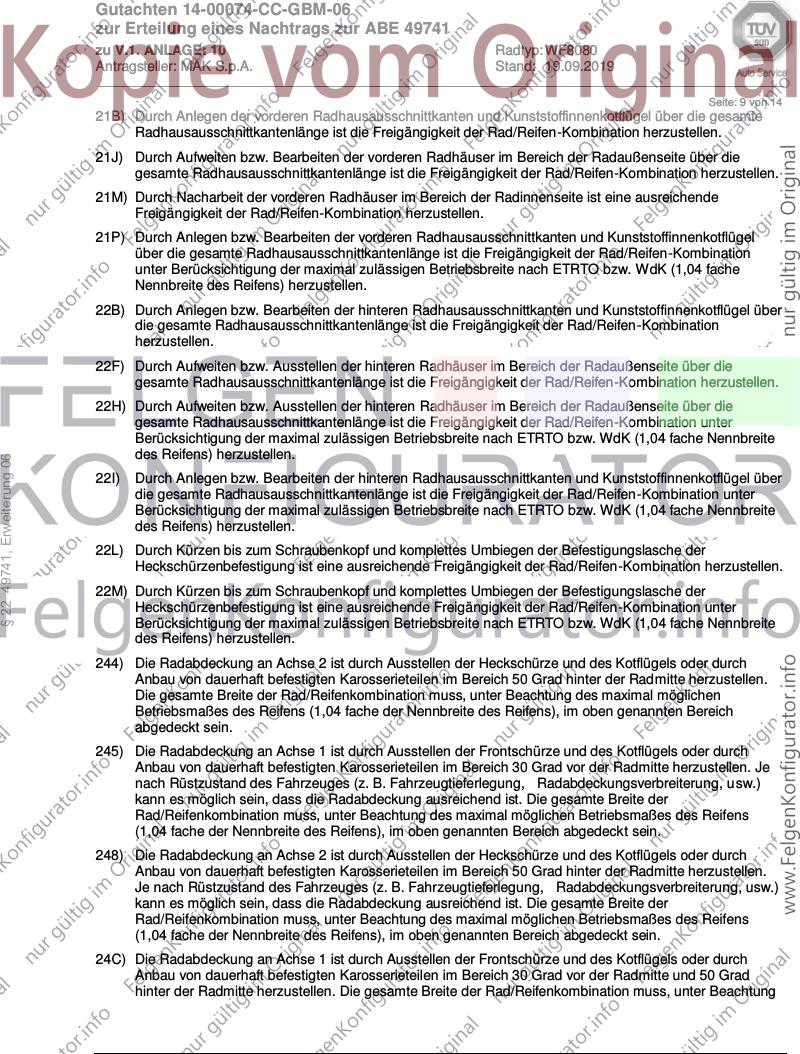

Seite: 9 von 14
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21J) Durch Aufweiten bzw. Bearbeiten der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21M) Durch Nacharbeit der vorderen Radhäuser im Bereich der Radinnenseite ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21P) Durch Anlegen bzw. Bearbeiten der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel
über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache
Nennbreite des Reifens) herzustellen.
22B) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
herzustellen.
22F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
§ 22 49741, Erweiterung 06
22I) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22L) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22M) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
Gutachten 14-00074-CC-GBM-06
zur Erteilung eines Nachtrags zur ABE 49741
zu V.1. ANLAGE: 10 Radtyp: WF8080
Antragsteller: MAK S.p.A. Stand: 19.09.2019
__________________________________________________________________________________________________________________

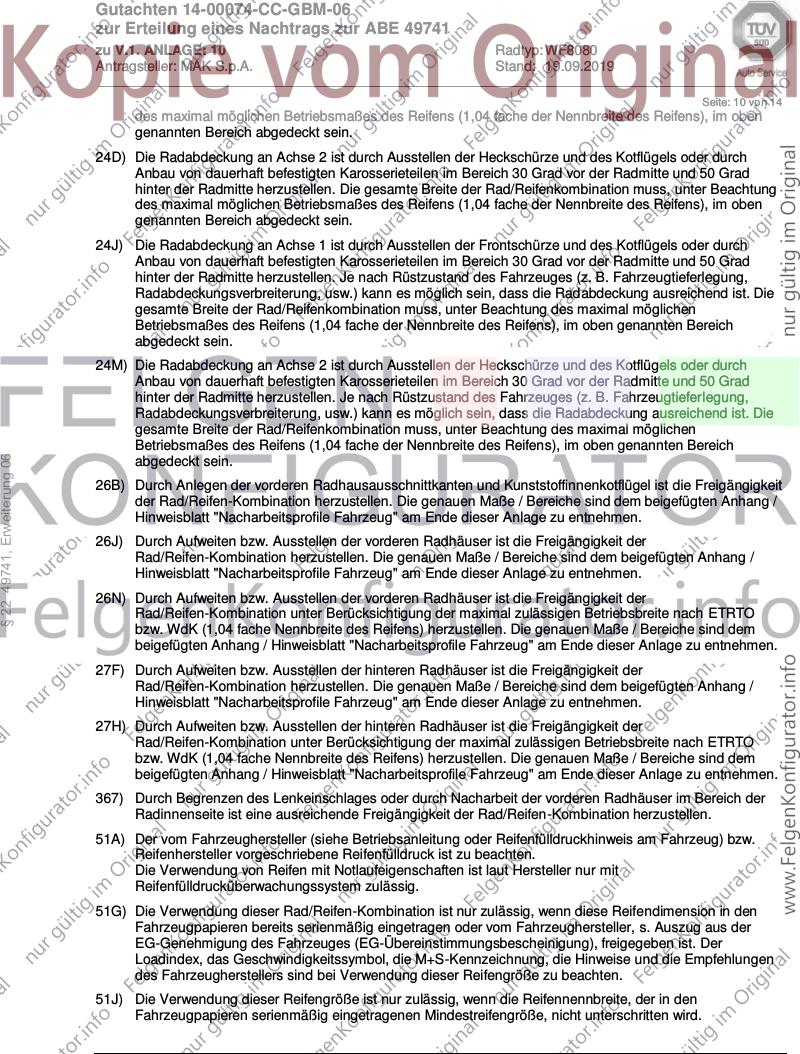

Seite: 10 von 14
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
§ 22 49741, Erweiterung 06
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26J) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
367) Durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der vorderen Radhäuser im Bereich der
Radinnenseite ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
Gutachten 14-00074-CC-GBM-06
zur Erteilung eines Nachtrags zur ABE 49741
zu V.1. ANLAGE: 10 Radtyp: WF8080
Antragsteller: MAK S.p.A. Stand: 19.09.2019
__________________________________________________________________________________________________________________

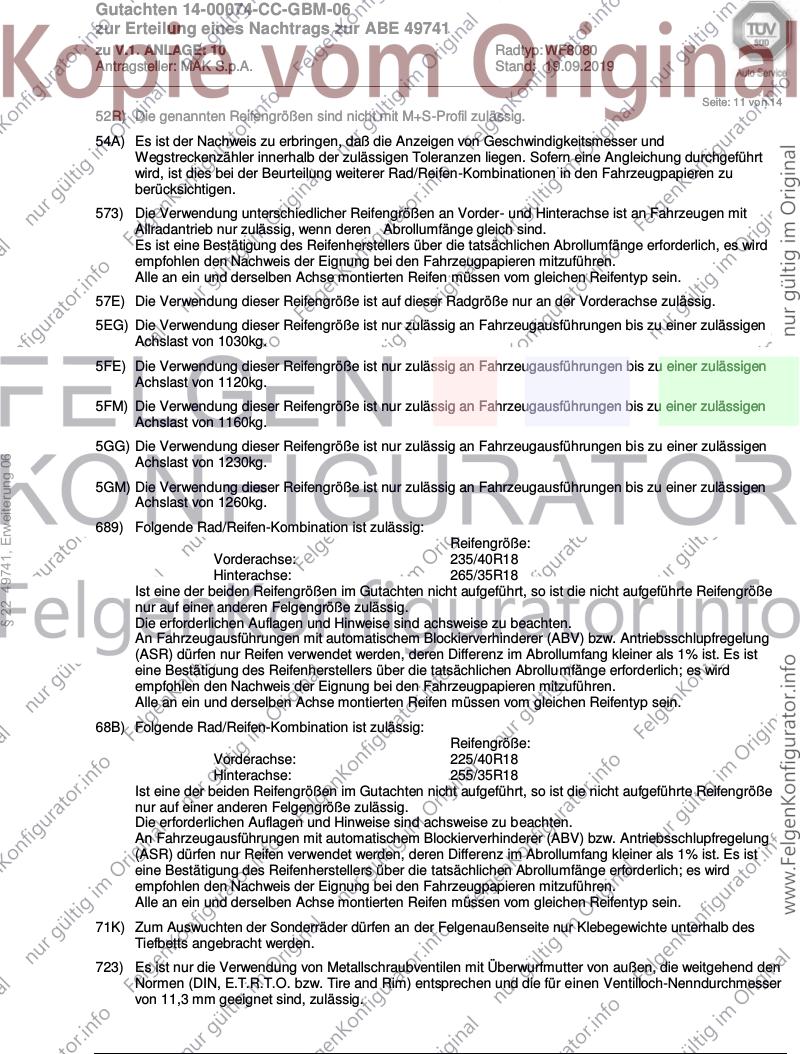

Seite: 11 von 14
52R) Die genannten Reifengrößen sind nicht mit M+S-Profil zulässig.
54A) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine Angleichung durchgeführt
wird, ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen in den Fahrzeugpapieren zu
berücksichtigen.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
57E) Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Vorderachse zulässig.
5EG) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1030kg.
5FE) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1120kg.
5FM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1160kg.
5GG) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
§ 22 49741, Erweiterung 06
Achslast von 1230kg.
5GM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1260kg.
689) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 235/40R18
Hinterachse: 265/35R18
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
68B) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 225/40R18
Hinterachse: 255/35R18
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
723) Es ist nur die Verwendung von Metallschraubventilen mit Überwurfmutter von außen, die weitgehend den
Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen Ventilloch-Nenndurchmesser
von 11,3 mm geeignet sind, zulässig.
Gutachten 14-00074-CC-GBM-06
zur Erteilung eines Nachtrags zur ABE 49741
zu V.1. ANLAGE: 10 Radtyp: WF8080
Antragsteller: MAK S.p.A. Stand: 19.09.2019
__________________________________________________________________________________________________________________

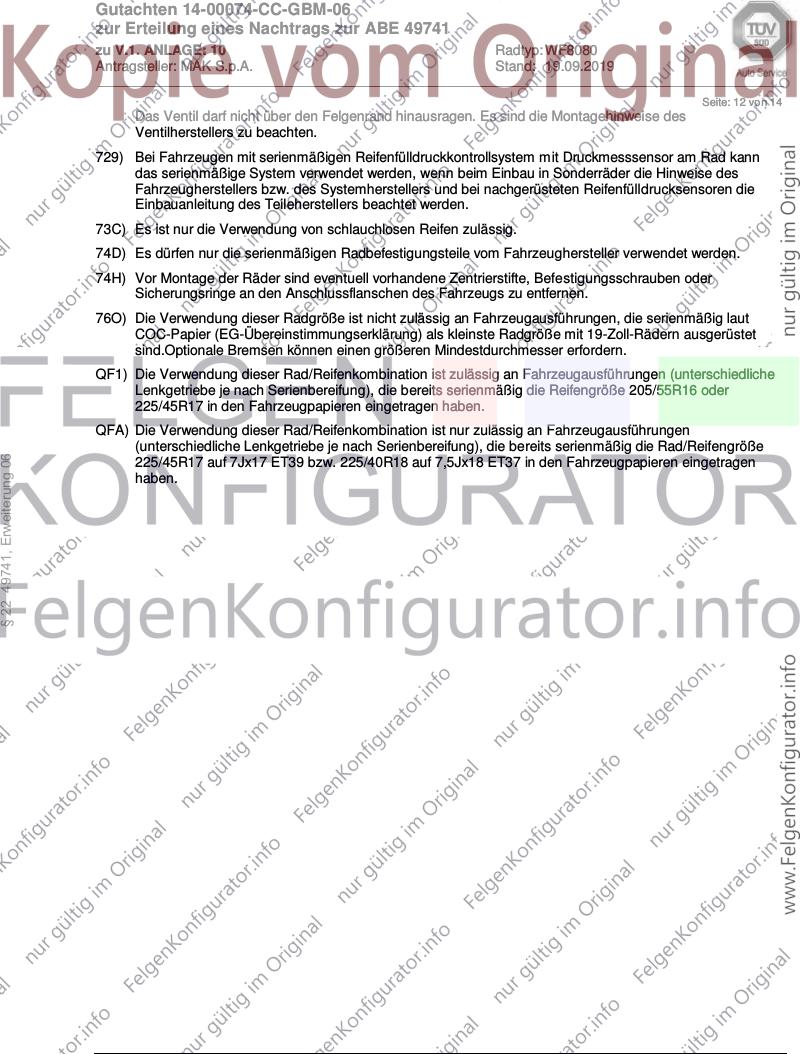

Seite: 12 von 14
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74D) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller verwendet werden.
74H) Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungsschrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
76O) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig laut
COC-Papier (EG-Übereinstimmungserklärung) als kleinste Radgröße mit 19-Zoll-Rädern ausgerüstet
sind.Optionale Bremsen können einen größeren Mindestdurchmesser erfordern.
QF1) Die Verwendung dieser Rad/Reifenkombination ist zulässig an Fahrzeugausführungen (unterschiedliche
Lenkgetriebe je nach Serienbereifung), die bereits serienmäßig die Reifengröße 205/55R16 oder
225/45R17 in den Fahrzeugpapieren eingetragen haben.
QFA) Die Verwendung dieser Rad/Reifenkombination ist nur zulässig an Fahrzeugausführungen
(unterschiedliche Lenkgetriebe je nach Serienbereifung), die bereits serienmäßig die Rad/Reifengröße
§ 22 49741, Erweiterung 06
225/45R17 auf 7Jx17 ET39 bzw. 225/40R18 auf 7,5Jx18 ET37 in den Fahrzeugpapieren eingetragen
haben.
Gutachten 14-00074-CC-GBM-06
zur Erteilung eines Nachtrags zur ABE 49741
zu V.1. ANLAGE: 10 Radtyp: WF8080
Antragsteller: MAK S.p.A. Stand: 19.09.2019
__________________________________________________________________________________________________________________

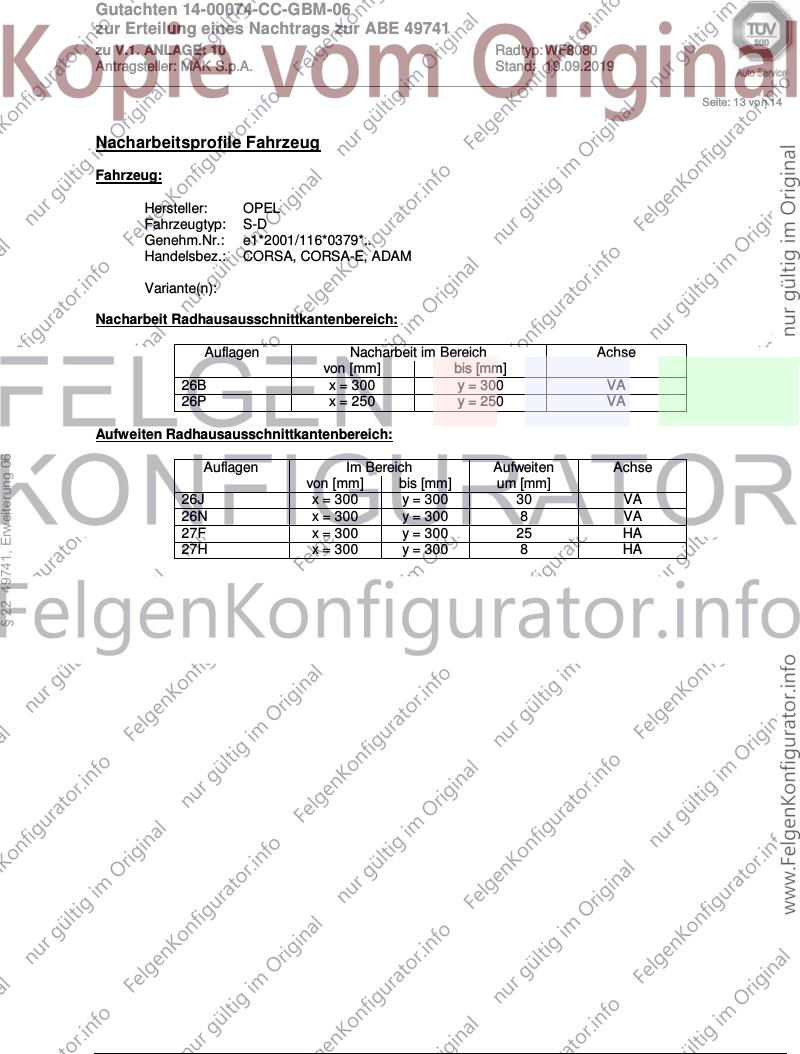

Seite: 13 von 14
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: OPEL
Fahrzeugtyp: S-D
Genehm.Nr.: e1*2001/116*0379*..
Handelsbez.: CORSA, CORSA-E, ADAM
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 300 VA
26P x = 250 y = 250 VA
Aufweiten Radhausausschnittkantenbereich:
§ 22 49741, Erweiterung 06
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 300 y = 300 30 VA
26N x = 300 y = 300 8 VA
27F x = 300 y = 300 25 HA
27H x = 300 y = 300 8 HA
Gutachten 14-00074-CC-GBM-06
zur Erteilung eines Nachtrags zur ABE 49741
zu V.1. ANLAGE: 10 Radtyp: WF8080
Antragsteller: MAK S.p.A. Stand: 19.09.2019
__________________________________________________________________________________________________________________

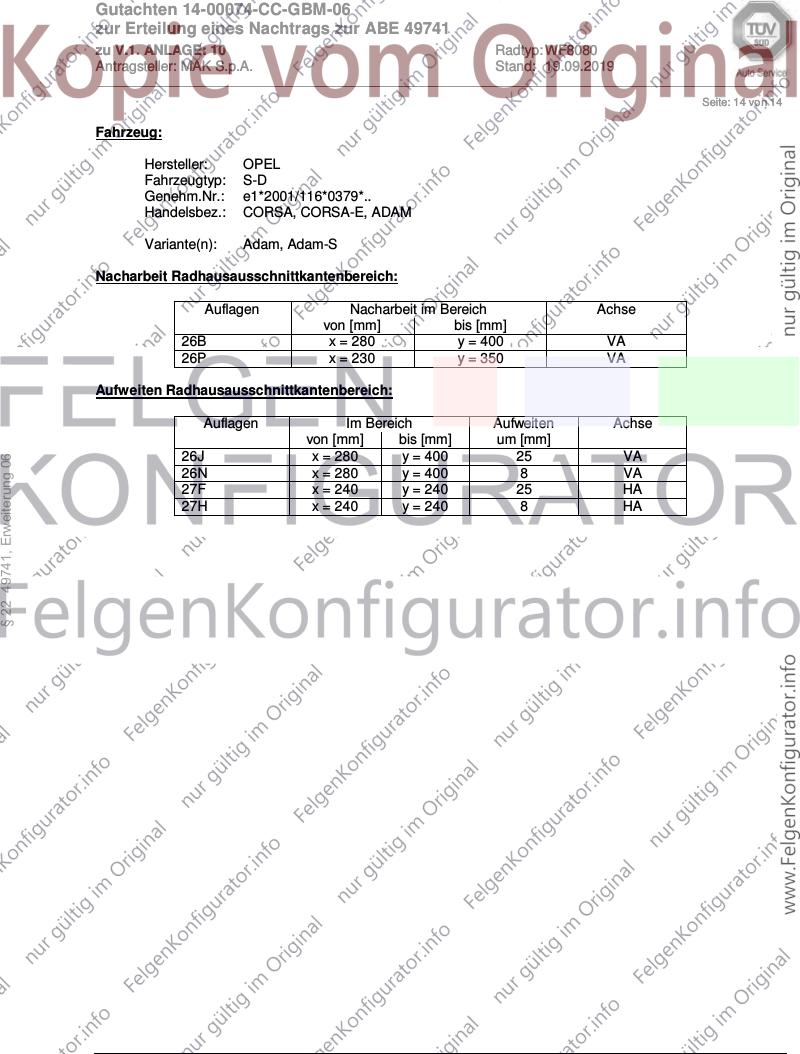

Seite: 14 von 14
Fahrzeug:
Hersteller: OPEL
Fahrzeugtyp: S-D
Genehm.Nr.: e1*2001/116*0379*..
Handelsbez.: CORSA, CORSA-E, ADAM
Variante(n): Adam, Adam-S
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 280 y = 400 VA
26P x = 230 y = 350 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 280 y = 400 25 VA
§ 22 49741, Erweiterung 06
26N x = 280 y = 400 8 VA
27F x = 240 y = 240 25 HA
27H x = 240 y = 240 8 HA
