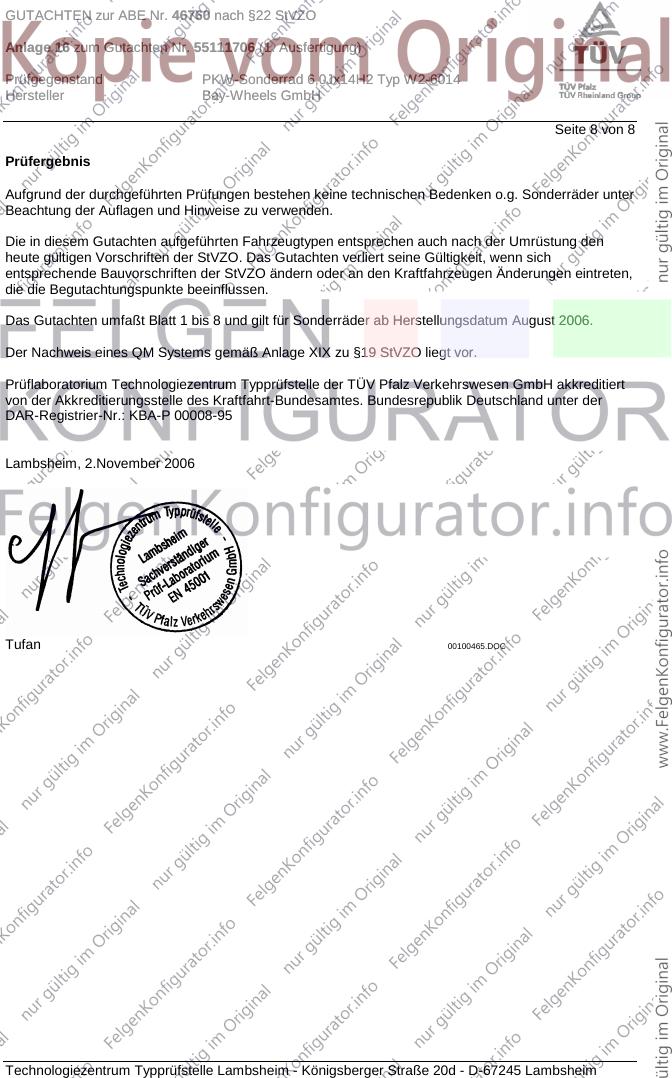

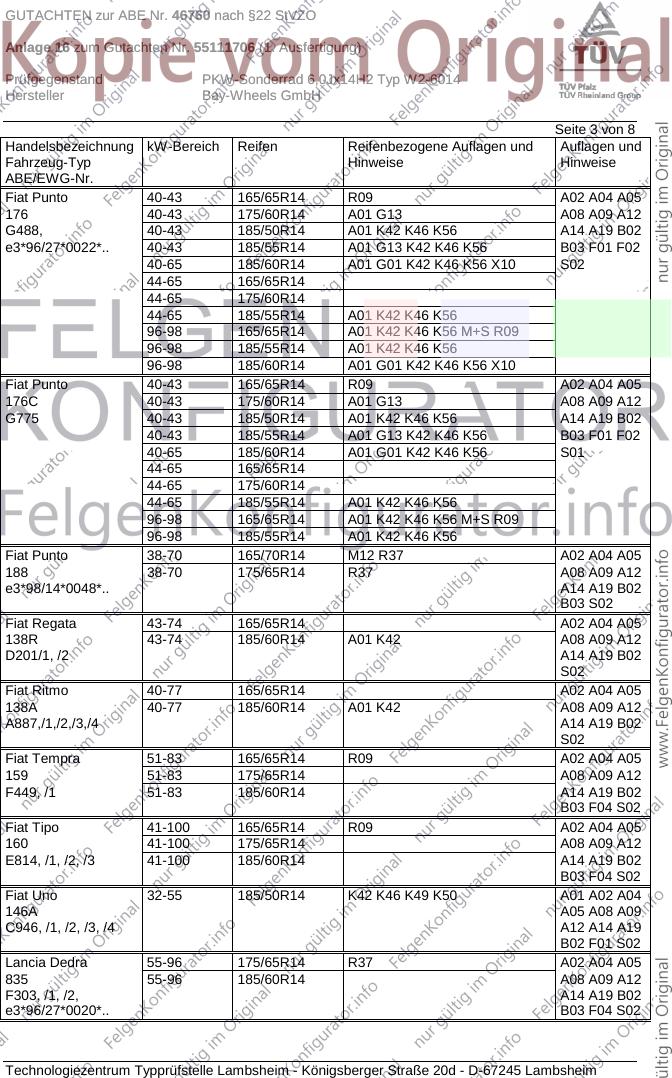

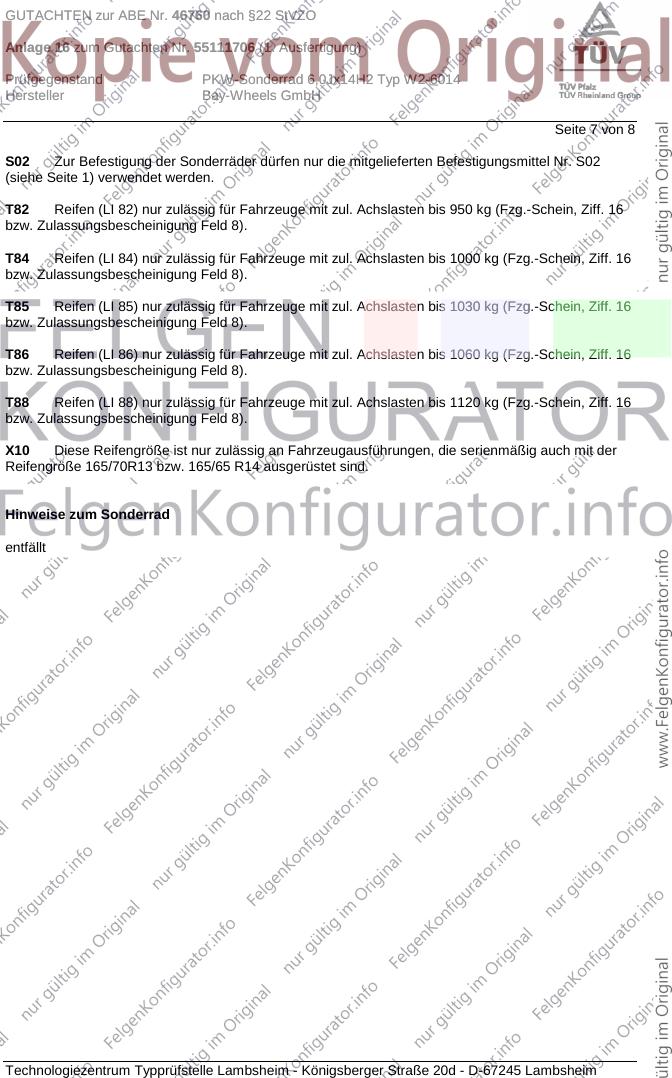

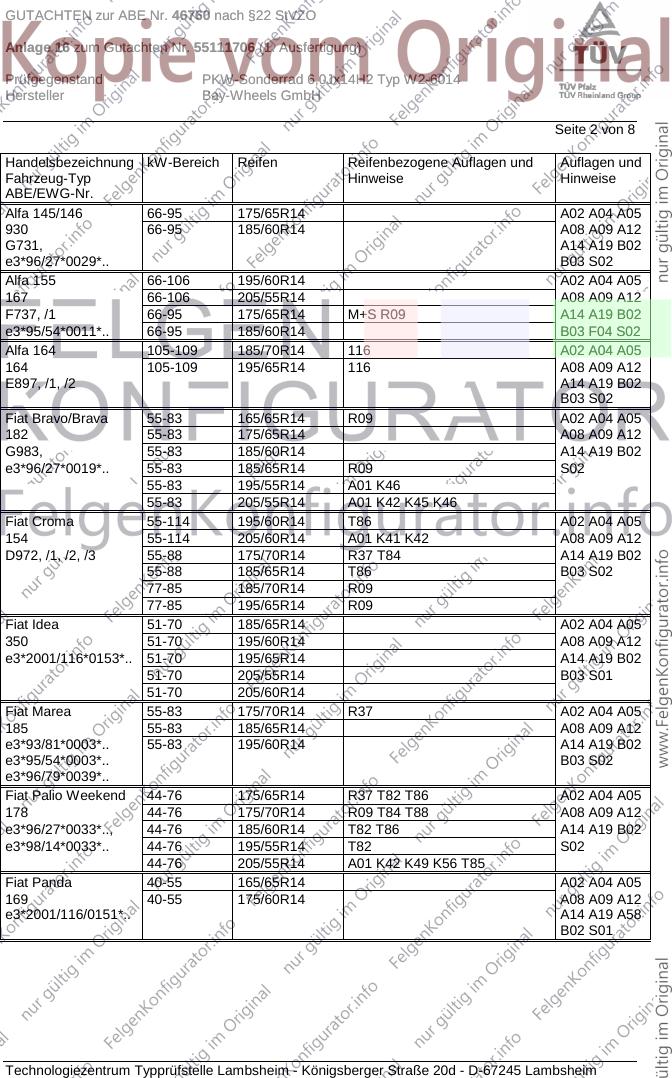

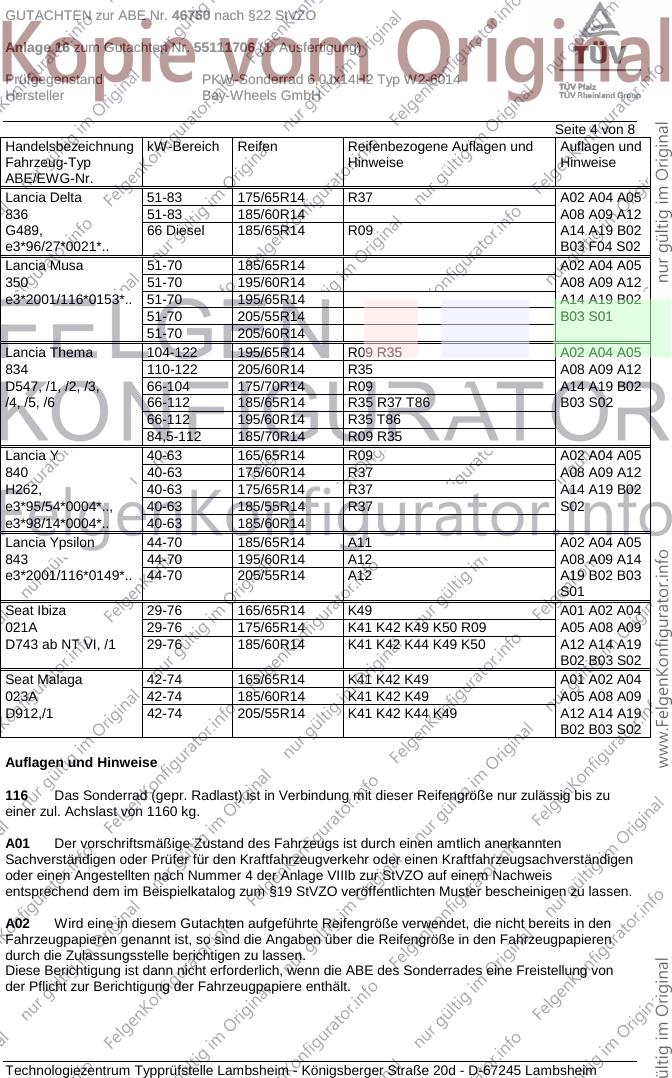

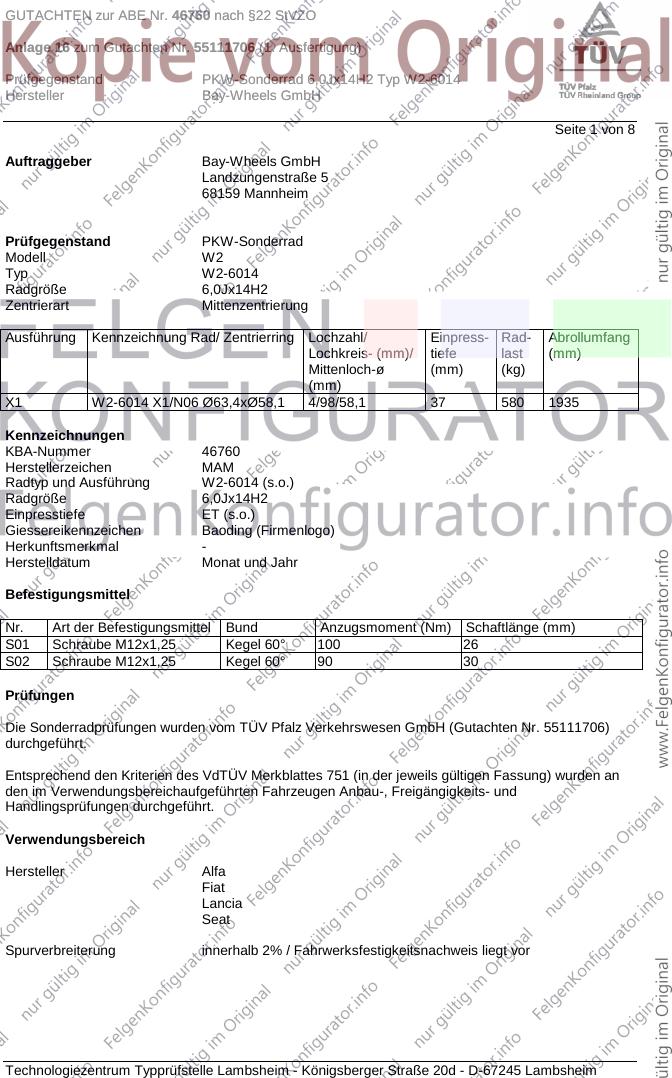

GUTACHTEN zur ABE Nr. 46760 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55111706 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx14H2 Typ W2-6014
Hersteller Bay-Wheels GmbH
Seite 1 von 8
Auftraggeber Bay-Wheels GmbH
Landzungenstraße 5
68159 Mannheim
Prüfgegenstand PKW-Sonderrad
Modell W2
Typ W2-6014
Radgröße 6,0Jx14H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
X1 W2-6014 X1/N06 Ø63,4xØ58,1 4/98/58,1 37 580 1935
Kennzeichnungen
KBA-Nummer 46760
Herstellerzeichen MAM
Radtyp und Ausführung W2-6014 (s.o.)
Radgröße 6,0Jx14H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen Baoding (Firmenlogo)
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,25 Kegel 60° 100 26
S02 Schraube M12x1,25 Kegel 60° 90 30
Prüfungen
Die Sonderradprüfungen wurden vom TÜV Pfalz Verkehrswesen GmbH (Gutachten Nr. 55111706)
durchgeführt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Alfa
Fiat
Lancia
Seat
Spurverbreiterung innerhalb 2% / Fahrwerksfestigkeitsnachweis liegt vor
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46760 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55111706 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx14H2 Typ W2-6014
Hersteller Bay-Wheels GmbH
Seite 2 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Alfa 145/146 66-95 175/65R14 A02 A04 A05
930 66-95 185/60R14 A08 A09 A12
G731, A14 A19 B02
e3*96/27*0029*.. B03 S02
Alfa 155 66-106 195/60R14 A02 A04 A05
167 66-106 205/55R14 A08 A09 A12
F737, /1 66-95 175/65R14 M+S R09 A14 A19 B02
e3*95/54*0011*.. 66-95 185/60R14 B03 F04 S02
Alfa 164 105-109 185/70R14 116 A02 A04 A05
164 105-109 195/65R14 116 A08 A09 A12
E897, /1, /2 A14 A19 B02
B03 S02
Fiat Bravo/Brava 55-83 165/65R14 R09 A02 A04 A05
182 55-83 175/65R14 A08 A09 A12
G983, 55-83 185/60R14 A14 A19 B02
e3*96/27*0019*.. 55-83 185/65R14 R09 S02
55-83 195/55R14 A01 K46
55-83 205/55R14 A01 K42 K45 K46
Fiat Croma 55-114 195/60R14 T86 A02 A04 A05
154 55-114 205/60R14 A01 K41 K42 A08 A09 A12
D972, /1, /2, /3 55-88 175/70R14 R37 T84 A14 A19 B02
55-88 185/65R14 T86 B03 S02
77-85 185/70R14 R09
77-85 195/65R14 R09
Fiat Idea 51-70 185/65R14 A02 A04 A05
350 51-70 195/60R14 A08 A09 A12
e3*2001/116*0153*.. 51-70 195/65R14 A14 A19 B02
51-70 205/55R14 B03 S01
51-70 205/60R14
Fiat Marea 55-83 175/70R14 R37 A02 A04 A05
185 55-83 185/65R14 A08 A09 A12
e3*93/81*0003*.. 55-83 195/60R14 A14 A19 B02
e3*95/54*0003*.. B03 S02
e3*96/79*0039*..
Fiat Palio Weekend 44-76 175/65R14 R37 T82 T86 A02 A04 A05
178 44-76 175/70R14 R09 T84 T88 A08 A09 A12
e3*96/27*0033*.., 44-76 185/60R14 T82 T86 A14 A19 B02
e3*98/14*0033*.. 44-76 195/55R14 T82 S02
44-76 205/55R14 A01 K42 K49 K56 T85
Fiat Panda 40-55 165/65R14 A02 A04 A05
169 40-55 175/60R14 A08 A09 A12
e3*2001/116/0151*.. A14 A19 A58
B02 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46760 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55111706 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx14H2 Typ W2-6014
Hersteller Bay-Wheels GmbH
Seite 3 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Fiat Punto 40-43 165/65R14 R09 A02 A04 A05
176 40-43 175/60R14 A01 G13 A08 A09 A12
G488, 40-43 185/50R14 A01 K42 K46 K56 A14 A19 B02
e3*96/27*0022*.. 40-43 185/55R14 A01 G13 K42 K46 K56 B03 F01 F02
40-65 185/60R14 A01 G01 K42 K46 K56 X10 S02
44-65 165/65R14
44-65 175/60R14
44-65 185/55R14 A01 K42 K46 K56
96-98 165/65R14 A01 K42 K46 K56 M+S R09
96-98 185/55R14 A01 K42 K46 K56
96-98 185/60R14 A01 G01 K42 K46 K56 X10
Fiat Punto 40-43 165/65R14 R09 A02 A04 A05
176C 40-43 175/60R14 A01 G13 A08 A09 A12
G775 40-43 185/50R14 A01 K42 K46 K56 A14 A19 B02
40-43 185/55R14 A01 G13 K42 K46 K56 B03 F01 F02
40-65 185/60R14 A01 G01 K42 K46 K56 S01
44-65 165/65R14
44-65 175/60R14
44-65 185/55R14 A01 K42 K46 K56
96-98 165/65R14 A01 K42 K46 K56 M+S R09
96-98 185/55R14 A01 K42 K46 K56
Fiat Punto 38-70 165/70R14 M12 R37 A02 A04 A05
188 38-70 175/65R14 R37 A08 A09 A12
e3*98/14*0048*.. A14 A19 B02
B03 S02
Fiat Regata 43-74 165/65R14 A02 A04 A05
138R 43-74 185/60R14 A01 K42 A08 A09 A12
D201/1, /2 A14 A19 B02
S02
Fiat Ritmo 40-77 165/65R14 A02 A04 A05
138A 40-77 185/60R14 A01 K42 A08 A09 A12
A887,/1,/2,/3,/4 A14 A19 B02
S02
Fiat Tempra 51-83 165/65R14 R09 A02 A04 A05
159 51-83 175/65R14 A08 A09 A12
F449, /1 51-83 185/60R14 A14 A19 B02
B03 F04 S02
Fiat Tipo 41-100 165/65R14 R09 A02 A04 A05
160 41-100 175/65R14 A08 A09 A12
E814, /1, /2, /3 41-100 185/60R14 A14 A19 B02
B03 F04 S02
Fiat Uno 32-55 185/50R14 K42 K46 K49 K50 A01 A02 A04
146A A05 A08 A09
C946, /1, /2, /3, /4 A12 A14 A19
B02 F01 S02
Lancia Dedra 55-96 175/65R14 R37 A02 A04 A05
835 55-96 185/60R14 A08 A09 A12
F303, /1, /2, A14 A19 B02
e3*96/27*0020*.. B03 F04 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46760 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55111706 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx14H2 Typ W2-6014
Hersteller Bay-Wheels GmbH
Seite 4 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Lancia Delta 51-83 175/65R14 R37 A02 A04 A05
836 51-83 185/60R14 A08 A09 A12
G489, 66 Diesel 185/65R14 R09 A14 A19 B02
e3*96/27*0021*.. B03 F04 S02
Lancia Musa 51-70 185/65R14 A02 A04 A05
350 51-70 195/60R14 A08 A09 A12
e3*2001/116*0153*.. 51-70 195/65R14 A14 A19 B02
51-70 205/55R14 B03 S01
51-70 205/60R14
Lancia Thema 104-122 195/65R14 R09 R35 A02 A04 A05
834 110-122 205/60R14 R35 A08 A09 A12
D547, /1, /2, /3, 66-104 175/70R14 R09 A14 A19 B02
/4, /5, /6 66-112 185/65R14 R35 R37 T86 B03 S02
66-112 195/60R14 R35 T86
84,5-112 185/70R14 R09 R35
Lancia Y 40-63 165/65R14 R09 A02 A04 A05
840 40-63 175/60R14 R37 A08 A09 A12
H262, 40-63 175/65R14 R37 A14 A19 B02
e3*95/54*0004*.., 40-63 185/55R14 R37 S02
e3*98/14*0004*.. 40-63 185/60R14
Lancia Ypsilon 44-70 185/65R14 A11 A02 A04 A05
843 44-70 195/60R14 A12 A08 A09 A14
e3*2001/116*0149*.. 44-70 205/55R14 A12 A19 B02 B03
S01
Seat Ibiza 29-76 165/65R14 K49 A01 A02 A04
021A 29-76 175/65R14 K41 K42 K49 K50 R09 A05 A08 A09
D743 ab NT VI, /1 29-76 185/60R14 K41 K42 K44 K49 K50 A12 A14 A19
B02 B03 S02
Seat Malaga 42-74 165/65R14 K41 K42 K49 A01 A02 A04
023A 42-74 185/60R14 K41 K42 K49 A05 A08 A09
D912,/1 42-74 205/55R14 K41 K42 K44 K49 A12 A14 A19
B02 B03 S02
Auflagen und Hinweise
116 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1160 kg.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen.
Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von
der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46760 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55111706 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx14H2 Typ W2-6014
Hersteller Bay-Wheels GmbH
Seite 5 von 8
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen.
Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei
Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige
Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige Schneeketten an den laut Betriebsanleitung dafür vorgesehenen
Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen, die weitgehend den Normen DIN, E.T.R.T.O oder der Tire and Rim entsprechen zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte,
Befestigungsschrauben oder Sicherungsringe an den Anschlußflanschen des Fahrzeugs zu entfernen.
B03 Die Sonderräder sind nicht zulässig an Fahrzeugen, die ausschließlich mit größeren und/oder
breiteren Serienrädern (mit Ausnahme von Felgen für M+S-Bereifung) ausgerüstet sind.
F01 Die Sonderräder sind nur zulässig an Fahrzeugen mit Stabilisator an Achse 1.
F02 Die Sonderräder sind nur zulässig an Fahrzeugen mit Stabilisator an Achse 2.
F04 Serienmäßig verwendete Distanzscheiben sind vor Anbau der Sonderräder zu entfernen.
G01 Es ist der Nachweis zu erbringen, daß die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der gesetzlich erlaubten Toleranzen (Paragraph 57 StVZO) liegt. Wird
die Anzeige angeglichen, sind die in den Fahrzeugpapieren eingetragenen Rad-Reifenkombinationen
auf Zulässigkeit zu überprüfen.
G13 Bei Fahrzeugausführungen, die serienmäßig ausschließlich mit 13 Zoll Bereifung ausgerüstet
sind, ist der Nachweis zu erbringen, daß die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich erlaubten Toleranzen (§ 57 StVZO) liegt. Sofern die
Anzeige angeglichen werden muß, kann diese Rad-Reifen-Kombination nicht als wahlweise
Ausrüstung in die Fahrzeugpapiere eingetragen werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46760 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55111706 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx14H2 Typ W2-6014
Hersteller Bay-Wheels GmbH
Seite 6 von 8
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muß erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K49 Eine vorschriftsmäßige Radabdeckung an Achse 1 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K50 Eine vorschriftsmäßige Radabdeckung an Achse 2 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
M12 Folgende Reifen wurden geprüft:
Hersteller Sommerprofiltyp(en) bzw. Geschw.Kat. Winterprofiltyp(en) bzw. Geschw.Kat.
Avon CR322 --
Continental ContiEcoContact 3 --
Dunlop SP10A, SP30 SP Winter Sport M3
Firestone F590FS --
Michelin Energy E3A, -XT1, -MXT, MXL, MXT, MXV X M+S 100, -Alpin
Pirelli P2000, P3000E --
Yokohama S306 --
Es können auch andere Reifen der Reifengröße 165/70R14 verwendet werden, die gemäß
Bestätigung des Reifenherstellers auf 6 J x 14 H2 montierbar sind.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung in den
Fahrzeugpapieren eingetragen ist.
R35 Sofern bei dieser Reifengröße Reifenfabrikatsbindungen aufgeführt sind, sollten die vom
Fahrzeughersteller empfohlenen Reifen verwendet werden.
R37 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig
ausschließlich mit größerer und/oder breiterer Bereifung ausgerüstet sind.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46760 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55111706 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx14H2 Typ W2-6014
Hersteller Bay-Wheels GmbH
Seite 7 von 8
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
X10 Diese Reifengröße ist nur zulässig an Fahrzeugausführungen, die serienmäßig auch mit der
Reifengröße 165/70R13 bzw. 165/65 R14 ausgerüstet sind.
Hinweise zum Sonderrad
entfällt
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46760 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55111706 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx14H2 Typ W2-6014
Hersteller Bay-Wheels GmbH
Seite 8 von 8
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfaßt Blatt 1 bis 8 und gilt für Sonderräder ab Herstellungsdatum August 2006.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 2.November 2006
Tufan 00100465.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
