Gutachten 366-0176-09-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 47672
ANLAGE: 1 FIAT Radtyp: TREK_A
Hersteller: Alu-Design GmbH & Co. KG Stand: 16.05.2013
__________________________________________________________________________________________________________________

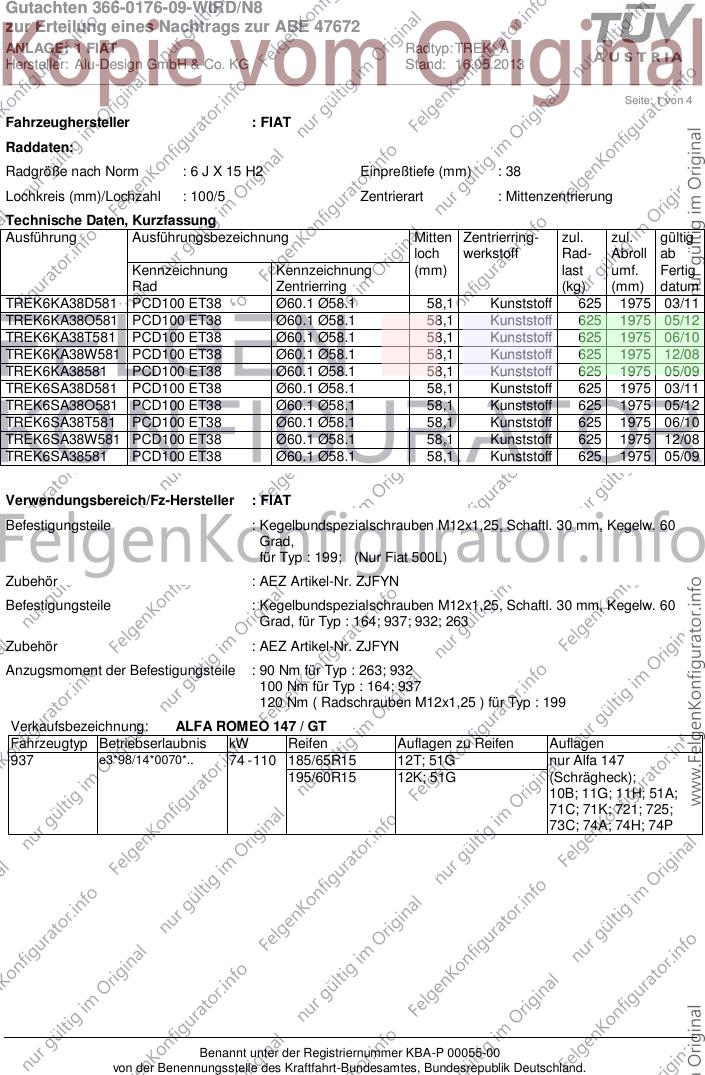

Seite: 1 von 4
Fahrzeughersteller : FIAT
Raddaten:
Radgröße nach Norm : 6 J X 15 H2 Einpreßtiefe (mm) : 38
Lochkreis (mm)/Lochzahl : 100/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mitten Zentrierring- zul. zul. gültig
loch werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
TREK6KA38D581 PCD100 ET38 Ø60.1 Ø58.1 58,1 Kunststoff 625 1975 03/11
TREK6KA38O581 PCD100 ET38 Ø60.1 Ø58.1 58,1 Kunststoff 625 1975 05/12
TREK6KA38T581 PCD100 ET38 Ø60.1 Ø58.1 58,1 Kunststoff 625 1975 06/10
TREK6KA38W581 PCD100 ET38 Ø60.1 Ø58.1 58,1 Kunststoff 625 1975 12/08
TREK6KA38581 PCD100 ET38 Ø60.1 Ø58.1 58,1 Kunststoff 625 1975 05/09
TREK6SA38D581 PCD100 ET38 Ø60.1 Ø58.1 58,1 Kunststoff 625 1975 03/11
TREK6SA38O581 PCD100 ET38 Ø60.1 Ø58.1 58,1 Kunststoff 625 1975 05/12
TREK6SA38T581 PCD100 ET38 Ø60.1 Ø58.1 58,1 Kunststoff 625 1975 06/10
TREK6SA38W581 PCD100 ET38 Ø60.1 Ø58.1 58,1 Kunststoff 625 1975 12/08
TREK6SA38581 PCD100 ET38 Ø60.1 Ø58.1 58,1 Kunststoff 625 1975 05/09
Verwendungsbereich/Fz-Hersteller : FIAT
Befestigungsteile : Kegelbundspezialschrauben M12x1,25, Schaftl. 30 mm, Kegelw. 60
Grad,
für Typ : 199; (Nur Fiat 500L)
Zubehör : AEZ Artikel-Nr. ZJFYN
Befestigungsteile : Kegelbundspezialschrauben M12x1,25, Schaftl. 30 mm, Kegelw. 60
Grad, für Typ : 164; 937; 932; 263
Zubehör : AEZ Artikel-Nr. ZJFYN
Anzugsmoment der Befestigungsteile : 90 Nm für Typ : 263; 932
100 Nm für Typ : 164; 937
120 Nm ( Radschrauben M12x1,25 ) für Typ : 199
Verkaufsbezeichnung: ALFA ROMEO 147 / GT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
937 e3*98/14*0070*.. 74 - 110 185/65R15 12T; 51G nur Alfa 147
195/60R15 12K; 51G (Schrägheck);
10B; 11G; 11H; 51A;
71C; 71K; 721; 725;
73C; 74A; 74H; 74P
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0176-09-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 47672
ANLAGE: 1 FIAT Radtyp: TREK_A
Hersteller: Alu-Design GmbH & Co. KG Stand: 16.05.2013
__________________________________________________________________________________________________________________
Seite: 2 von 4
Verkaufsbezeichnung: ALFA ROMEO 156
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
932 e3*96/27*0034*.., 77 - 122 185/65R15 12T; 51G nicht Ausf.m.Fz-
e3*98/14*0034*.. 195/60R15 88 11A; 12A; 21J; 22B; Breite 1765mm; nicht
22F; 24J; 51J GTA; Kombi; Limousine;
nicht Allradantrieb;
10B; 11B; 11G; 11H;
51A; 71C; 71K; 721;
725; 73C; 74A; 74H;
74P; 76Q
Verkaufsbezeichnung: ALFA ROMEO 164
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
164 E897/2 92 195/65R15 10N; 51G 10B; 11B; 11G; 11H;
120 - 155 195/65R15 10N; 51G 12K; 51A; 71C; 71K;
171 195/65R15 10N; 51G 721; 725; 73C; 74A;
74H; 74P
164 E897/2 170 195/65R15 10N; 51G Allradantrieb;
10B; 11B; 11G; 11H;
12K; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P
Verkaufsbezeichnung: FIAT DOBLO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
263 e3*2007/46*0002*.., 66 - 77 185/65R15 92 5GM MPV; kurzer Radstand;
e3*2007/46*0007*.. Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P; 75I; 76Q;
4T4
Verkaufsbezeichnung: FIAT PUNTO, PUNTO ABARTH, FIAT 500L
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
199 e3*2001/116*0217*.. 62 - 77 195/65R15 12T; 51G Nur Fiat 500L;
205/60R15 91 12A Schrägheck;
215/60R15 94 12A Frontantrieb;
10B; 11B; 11G; 11H;
51A; 71C; 71K; 721;
725; 73C; 74A; 74P;
76Q
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
10N) Gegebenenfalls aufgeführte Fabrikatsbindungen/-empfehlungen in den Fahrzeugpapieren bzw. der
Betriebsanleitung sind zu beachten oder es dürfen nur die vom Fahrzeughersteller freigegebenen
Reifenfabrikate verwendet werden.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0176-09-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 47672
ANLAGE: 1 FIAT Radtyp: TREK_A
Hersteller: Alu-Design GmbH & Co. KG Stand: 16.05.2013
__________________________________________________________________________________________________________________

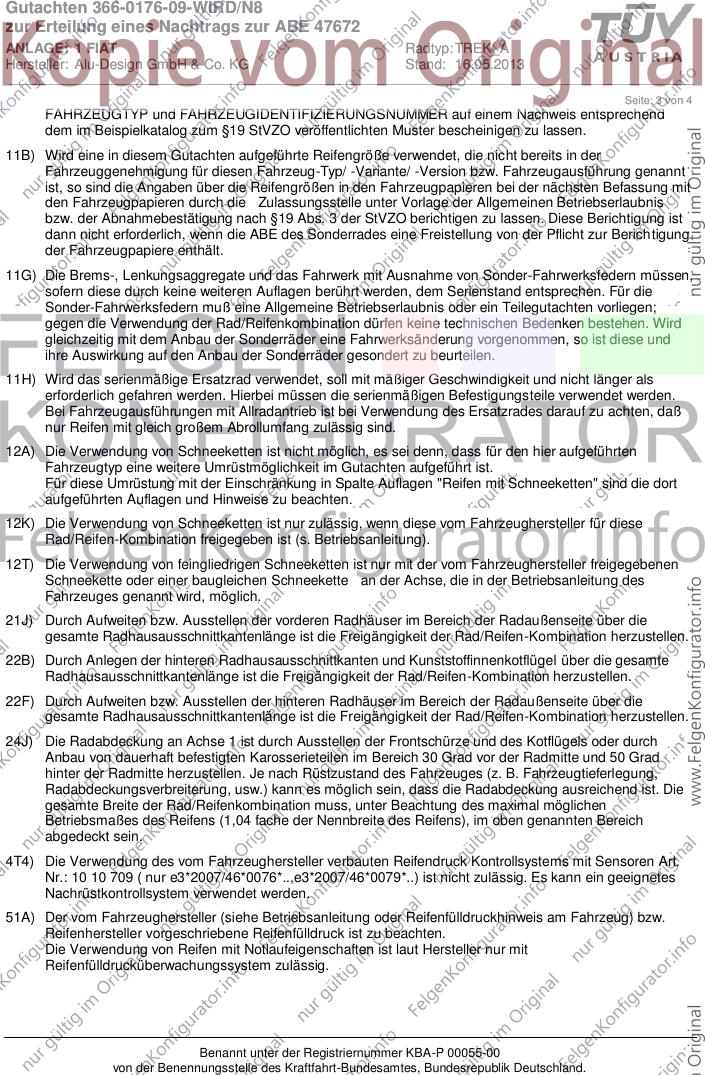

Seite: 3 von 4
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
12T) Die Verwendung von feingliedrigen Schneeketten ist nur mit der vom Fahrzeughersteller freigegebenen
Schneekette oder einer baugleichen Schneekette an der Achse, die in der Betriebsanleitung des
Fahrzeuges genannt wird, möglich.
21J) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
4T4) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 10 10 709 ( nur e3*2007/46*0076*..,e3*2007/46*0079*..) ist nicht zulässig. Es kann ein geeignetes
Nachrüstkontrollsystem verwendet werden.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0176-09-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 47672
ANLAGE: 1 FIAT Radtyp: TREK_A
Hersteller: Alu-Design GmbH & Co. KG Stand: 16.05.2013
__________________________________________________________________________________________________________________

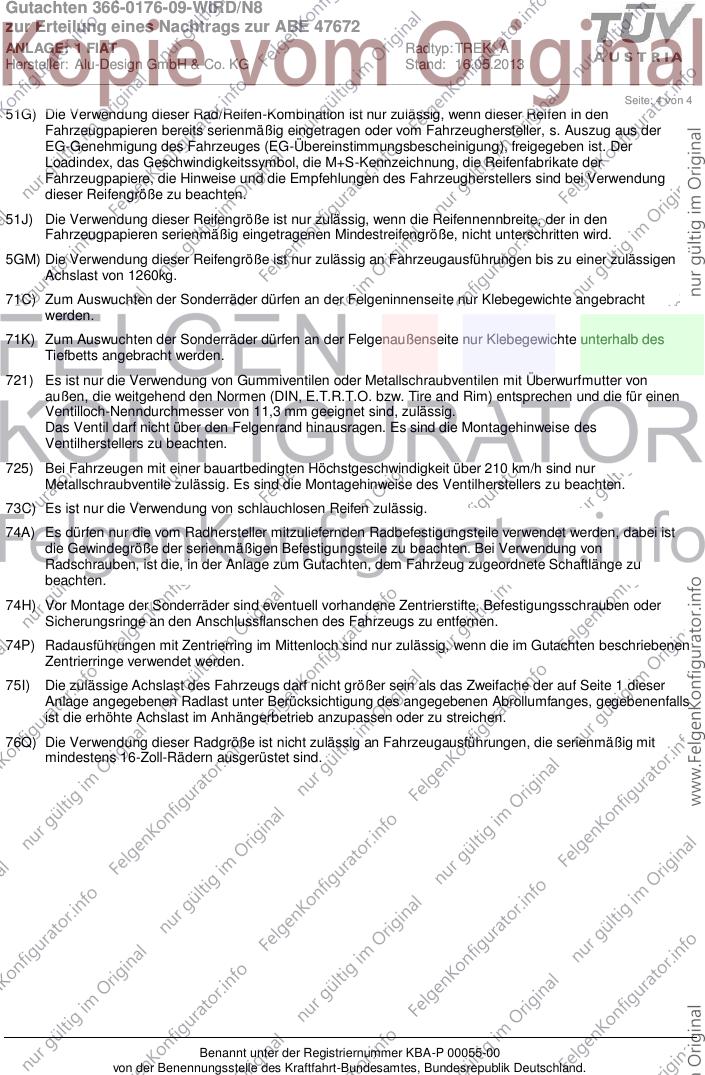

Seite: 4 von 4
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
5GM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1260kg.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74H) Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungsschrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
75I) Die zulässige Achslast des Fahrzeugs darf nicht größer sein als das Zweifache der auf Seite 1 dieser
Anlage angegebenen Radlast unter Berücksichtigung des angegebenen Abrollumfanges, gegebenenfalls
ist die erhöhte Achslast im Anhängerbetrieb anzupassen oder zu streichen.
76Q) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 16-Zoll-Rädern ausgerüstet sind.
