GUTACHTEN zur ABE Nr. 46622 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55098106 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ OS 706
Hersteller Rial Leichtmetallfelgen GmbH
Seite 1 von 10
Auftraggeber Rial Leichtmetallfelgen GmbH
Industriestraße 11
67136 Fußgönheim
QM-Nr.: QA051000110
Prüfgegenstand PKW-Sonderrad
Modell OSLO
Typ OS 706
Radgröße 7Jx16H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
O1 OS 706 O1/ohne Ring 5/110/65,1 38 710 2065
Kennzeichnungen
KBA-Nummer 46622
Herstellerzeichen rial
Radtyp und Ausführung OS 706 (s.o.)
Radgröße 7Jx16H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen -
Herkunftsmerkmal Germany
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 110 30,5
S02 Schraube M14x1,5 Kegel 60° 110 30
Prüfungen
Die Sonderradprüfungen wurden vom TÜV Pfalz Verkehrswesen GmbH (Gutachten Nr. 55098106)
durchgeführt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Alfa Romeo
Fiat
Opel
Saab
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46622 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55098106 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ OS 706
Hersteller Rial Leichtmetallfelgen GmbH
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Alfa 159/159 Sportw. 85-118 205/55R16 A33 R37 T91 T94 A01 A02 A04
939 85-136 215/55R16 A90 T91 T93 A05 A08 A09
e3*2001/116*0212*.. 85-136 225/50R16 A12 K92 T92 T93 A14 A21 A58
B02 B03 B29
B50 Car Lim
RDK V16 S02
Alfa Brera 136 215/55R16 A90 T91 T93 A01 A02 A04
939 136 225/50R16 A12 K92 T92 T93 A05 A08 A09
e3*2001/116*0212*.. A14 A21 A58
B02 B03 B29
B50 Cpe RDK
S02
Alfa Spider 136 215/55R16 A90 T93 A01 A02 A04
939 136 225/50R16 A12 K92 T93 A05 A08 A09
e3*2001/116*0212*.. A14 A21 A58
B02 B03 B29
B50 Cbo RDK
S02
Fiat Croma 85-110 205/55R16 A11 R37 A02 A04 A05
194 85-147 215/55R16 A90 A08 A09 A14
e3*2001/116*0210*.. 85-147 225/50R16 A12 A21 Car V16
85-147 235/50R16 A12 R03 S01
Opel Astra 59-103 195/55R16 A11 R37 A02 A04 A05
A-H 59-103 205/50R16 A12 R37 A08 A09 A14
e1*2001/116*0261*.. 59-147 205/55R16 A12 A21 Flh V16
59-147 215/50R16 A12 S01
59-147 225/45R16 A12
59-147 225/50R16 A01 A12 K44
Opel Astra 55-108 195/50R16 K56 R37 T83 T84 A01 A02 A04
T98, T98/NB 55-108 205/45R16 K56 R37 T83 T87 A05 A08 A09
e1*97/27,98/14* 55-147 205/50R16 K42 K49 K50 K56 R35 A12 A14 A21
0086, 0101*.. 55-147 205/50R16 K42 K49 K50 K56 M+S R09 B03 Flh Sth
55-147 215/45R16 K42 K49 K50 K56 T85 T86 V16 S01
55-147 225/45R16 K42 K49 K50 K56
Opel Astra 74-108 195/50R16 K56 R37 T84 A01 A02 A04
T98C 74-108 205/45R16 K49 K50 K56 R37 T83 T87 A05 A08 A09
e1*98/14*0132*.. 74-147 205/50R16 K42 K49 K50 K56 R35 T83 T87 A12 A14 A21
- Coupé, Cabrio 74-147 215/45R16 K42 K49 K50 K56 T85 T86 B03 Cbo Cpe
74-147 225/45R16 K42 K45 K49 K50 K56 V16 S01
Opel Astra Car. 55-108 195/50R16 R37 T83 T84 A02 A04 A05
T98/Kombi 55-108 205/45R16 R37 T83 T87 A08 A09 A12
e1*97/27, 55-147 205/50R16 A01 K42 K49 K50 R35 T86 A14 A21 Car
98/14*0087*.. 55-147 215/45R16 A01 K42 K49 K50 T85 T86 V16 S01
55-147 225/45R16 A01 K42 K49 K50
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46622 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55098106 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ OS 706
Hersteller Rial Leichtmetallfelgen GmbH
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Astra Caravan 59-103 195/55R16 A11 R37 A02 A04 A05
A-H/SW 59-103 205/50R16 A12 R37 A08 A09 A14
e1*2001/116*0293*.. 59-147 205/55R16 A12 A21 Car V16
59-147 215/50R16 A12 S01
59-147 225/45R16 A12
59-147 225/50R16 A01 A12 K44
Opel Astra GTC 74-103 195/55R16 A11 R37 A02 A04 A05
A-H/C 74-103 205/50R16 A12 R37 A08 A09 A14
e4*2001/116*0094*.. 74-147 205/55R16 A12 A21 Cpe V16
74-147 215/50R16 A12 S01
74-147 225/45R16 A12
74-147 225/50R16 A01 A12 K44
Opel Astra Twin Top 77-147 205/55R16 A02 A04 A05
A-H/C 77-147 215/50R16 A08 A09 A12
e4*2001/116*0094*.. 77-147 225/45R16 A14 A21 Cbo
77-147 225/50R16 A01 K44 V16 S01
Opel Calibra 125,150 195/50R16 K41 K42 K49 K50 K56 R37 T84 A01 A02 A04
Calibra A 125,150 205/45R16 K41 K42 K49 K50 K56 R37 T83 A05 A08 A09
F406 125,150 205/50R16 K41 K42 K45 K46 K49 K50 K56 A12 A14 A21
125,150 225/40R16 K41 K42 K45 K46 K49 K50 K56 V16 S01
125,150 225/45R16 K41 K42 K45 K46 K49 K50 K56
Opel Corsa-C 74 195/45R16 T80 T84 A02 A04 A05
Corsa-C 74 205/45R16 A01 K41 K42 K45 K50 A08 A09 A12
e1*98/14*0148*.. 74 215/40R16 A01 K42 K49 K50 A14 A21 V16
S01
Opel Corsa-D 92 195/55R16 A02 A04 A05
S-D 92 205/50R16 A01 K44 K46 K56 A08 A09 A12
e1*2001/116*0379*.. 92 215/50R16 A01 K41 K44 K46 K49 K50 K56 A14 A21 Flh
92 225/45R16 A01 K44 K46 K56 V16 S01
92,110 195/55R16 M+S
92,110 205/50R16 A01 K44 K46 K56 M+S
Opel Corsa-D OPC 141 195/55R16 M+S A02 A04 A05
S-D 141 205/50R16 M+S A08 A09 A12
e1*2001/116*0379*.. A14 A21 Flh
S01
Opel Meriva-A 132 195/50R16 K46 K50 K56 M+S T88 A01 A02 A04
X01Monocab 74,92 195/50R16 K46 K50 K56 R37 T88 A05 A08 A09
e1*2001/116*0215*.. 74,92 215/40R16 K46 K50 K56 T86 A12 A14 A21
74,92,132 205/50R16 K46 K49 K50 K56 V16 S01
74,92,132 215/45R16 K46 K50 K56 T85 T86
74,92,132 225/45R16 K46 K49 K50 K56
Opel Omega 115-150 215/55R16 A02 A04 A05
Omega A 54-110 215/55R16 A01 G01 A08 A09 A12
E284, /1, /2 54-110 225/45R16 T89 A14 A21 R21
54-150 205/55R16 T88 T89 V16 S01
54-150 225/50R16 A01 K46 R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46622 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55098106 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ OS 706
Hersteller Rial Leichtmetallfelgen GmbH
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Omega 110-147 215/55R16 T91 A02 A04 A05
Omega A-Caravan 54-147 225/50R16 A01 K46 R03 A08 A09 A12
E285, /1, /2 54-92 205/55R16 T88 T89 T91 T92 A14 A21 R21
54-92 215/55R16 A01 G01 T91 V16 S01
Opel Omega 74-160 205/55R16 A11 T88 T89 T91 T92 A02 A04 A05
V94, Omega-B 74-160 215/55R16 A11 T93 A08 A09 A14
G684, 74-160 225/50R16 A11 T93 A21 V16 S01
e1*96/79, 74-160 225/55R16 A11
98/14*0077*.. 74-160 235/50R16 A12 R03
Opel Omega 74-160 205/55R16 A11 R70 A02 A04 A05
V94/K.,Omega-B-Car 74-160 215/55R16 A11 T93 T95 A08 A09 A14
G685, 74-160 225/50R16 A11 R70 A21 V16 S01
e1*96/79, 74-160 225/55R16 A11 T94 T95
98/14*0078*.. 74-160 235/50R16 A12 R03
- Caravan, Kombi
Opel Senator 66-150 205/55R16 A02 A04 A05
Senator-B 66-150 215/55R16 A08 A09 A12
E478, /1 66-150 225/45R16 A01 G01 A14 A21 R21
66-150 225/50R16 A01 K46 R03 V16 S01
Opel Signum 74-114 205/55R16 A13 R37 T91 A02 A04 A05
Vectra/Car, Z-C/S 74-184 215/55R16 A13 A08 A09 A14
e1*2001/116*0214*.., 74-184 225/50R16 A12 A21 B03 DB8
e1*2001/116*0291*.. 74-184 235/50R16 A01 A12 K49 K50 Flh V16 S01
Opel Vectra 125 195/50R16 K42 K49 R37 T84 A01 A02 A04
Vectra A, A-CC 125 205/45R16 K42 K49 R37 T83 T87 A05 A08 A09
E947/1, E948/1 125 205/50R16 K42 K44 K49 K50 A12 A14 A21
125 225/40R16 K42 K44 K49 K50 V16 S01
125 225/45R16 K41 K42 K44 K45 K49 K50
Opel Vectra 150 195/50R16 K42 K49 R37 A01 A02 A04
Vectra A-X 150 205/45R16 K42 K49 R37 A05 A08 A09
E951/1 150 205/50R16 K42 K44 K49 K50 A12 A14 A21
150 225/40R16 K42 K45 K49 K50 V16 S01
150 225/45R16 K41 K42 K44 K45 K49 K50
Opel Vectra B 55-125 205/50R16 K42 K45 K49 K50 K56 A01 A02 A04
J96 55-125 205/55R16 K41 K42 K45 K49 K50 K56 A05 A08 A09
e1*93/81, 95/54, 55-125 225/45R16 K42 K45 K49 K50 K56 A12 A14 A21
98/14*0030*.. 55-125 225/50R16 K41 K42 K45 K49 K50 K56 V16 S01
Opel Vectra B 55-125 205/50R16 K42 K45 K49 K50 K56 T86 T87 A01 A02 A04
J96/Kombi 55-125 205/55R16 K41 K42 K45 K49 K50 K56 A05 A08 A09
e1*95/54, 55-125 225/45R16 K42 K45 K49 K50 K56 A12 A14 A21
98/14*0044*.. 55-125 225/50R16 K41 K42 K45 K49 K50 K56 V16 S01
Opel Vectra-C 74-129 205/55R16 A13 R37 T91 A02 A04 A05
Vectra/Lim, Z-C 74-129 215/50R16 A13 R37 A08 A09 A14
e1*98/14*0187*.., 74-184 215/55R16 A13 A21 B03 DB8
e1*2001/116*0290*.. 74-184 225/50R16 A12 Flh Lim V16
74-184 235/50R16 A01 A12 K25 K49 K50 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46622 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55098106 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ OS 706
Hersteller Rial Leichtmetallfelgen GmbH
Seite 5 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Vectra-C-Car. 74-129 205/55R16 A13 R37 T91 A02 A04 A05
Vectra/SW, Z-C/SW 74-129 215/50R16 A13 R37 T90 A08 A09 A14
e1*2001/116*0238*.., 74-184 215/55R16 A11 A21 B03 Car
e1*2001/116*0292*.. 74-184 225/50R16 A12 DB8 V16 S01
- Caravan, Kombi 74-184 235/50R16 A01 A12 K49 K50
Opel Zafira-B 74-110 195/60R16 A33 R37 R50 T89 A02 A04 A05
A-H/Monocab 74-147 205/55R16 A12 A08 A09 A14
e1*2001/116*0325*.. A21 B03 S01
Saab 9-3 88-110 205/55R16 A30 R37 T91 A02 A04 A05
YS3F 88-129 215/50R16 A12 R37 A08 A09 A14
e4*2001/116*0065*.., 88-184 205/55R16 A30 M+S T91 A21 B03 Car
e4*2001/116*0077*.. 88-184 215/55R16 A12 Cbo DB8 Lim
88-184 225/50R16 A01 A12 K25 V16 S01
Saab 9-5 88-147 205/55R16 K42 K49 K50 K56 R37 A01 A02 A04
YS3E 88-184 215/55R16 K42 K49 K50 K56 A05 A08 A09
e11*96/27*0073*.., 88-184 225/50R16 K42 K49 K50 K56 A12 A14 A21
e4*2001/116*0096*.. 88-191 205/55R16 K42 K49 K50 K56 M+S R37 B03 V16 Z49
88-191 215/55R16 K42 K49 K50 K56 M+S S01
Saab 900, -/Cabrio 96-136 205/50R16 K42 K50 K56 A01 A02 A04
900/II, 900/II Cabrio 96-136 225/45R16 K42 K50 K56 A05 A08 A09
G511, G783 A12 A14 A21
V16 S01
Saab 900, Saab 9-3 169 205/50R16 K42 K49 K50 K56 M+S A01 A02 A04
YS3D 85-151 205/50R16 K42 K49 K50 K56 A05 A08 A09
e4*95/54*0012*.., 85-151 225/45R16 K42 K49 K50 K56 A12 A14 A21
e4*98/14*0012*.. V16 S01
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen.
Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von
der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen.
Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei
Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige
Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46622 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55098106 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ OS 706
Hersteller Rial Leichtmetallfelgen GmbH
Seite 6 von 10
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige Schneeketten an den laut Betriebsanleitung dafür vorgesehenen
Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte
ist auf ausreichenden Abstand zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen, die weitgehend den Normen DIN, E.T.R.T.O oder der Tire and Rim entsprechen, zulässig.
Bei Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Das Ventil darf nicht über den Felgenrand hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloß auftragen, an der Vorderachse verwendet werden.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm Kettenüberstand zum
Reifenprofil aufweisen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte,
Befestigungsschrauben oder Sicherungsringe an den Anschlußflanschen des Fahrzeugs zu entfernen.
B03 Die Sonderräder sind nicht zulässig an Fahrzeugen, die ausschließlich mit größeren und/oder
breiteren Serienrädern für Sommerbereifung ausgerüstet sind.
Bei Verwendung von M+S-Bereifung sind die Sonderräder nicht zulässig an Fahrzeugen, die
ausschließlich mit größeren und/oder breiteren Serienrädern für Winterbereifung ausgerüstet sind.
B29 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 330 mm an Achse 1.
B50 Die Kabel bzw. deren Halterungen für die Verschleißanzeige oder ABS-Kabel sind so zu
verlegen bzw. verändern, daß mindestens 4 mm Abstand zur Rad-Reifenkombination vorhanden ist.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46622 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55098106 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ OS 706
Hersteller Rial Leichtmetallfelgen GmbH
Seite 7 von 10
DB8 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 345 mm oder größer an Achse1.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der gesetzlich erlaubten Toleranzen (Paragraph 57 StVZO) liegt. Wird
die Anzeige angeglichen, sind die in den Fahrzeugpapieren eingetragenen Rad-Reifenkombinationen
auf Zulässigkeit zu überprüfen.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen..
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K49 Eine vorschriftsmäßige Radabdeckung an Achse 1 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K50 Eine vorschriftsmäßige Radabdeckung an Achse 2 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K92 Auf ausreichend Abstand zwischen Reifen und Bremsleitung/Bremsschlauch- bzw. halter an
Achse 1 ist zu achten.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist.
(Fahrzeugschein, Zulassungsbescheinigung I, EG-Genehmigung oder COC-Papier)
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46622 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55098106 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ OS 706
Hersteller Rial Leichtmetallfelgen GmbH

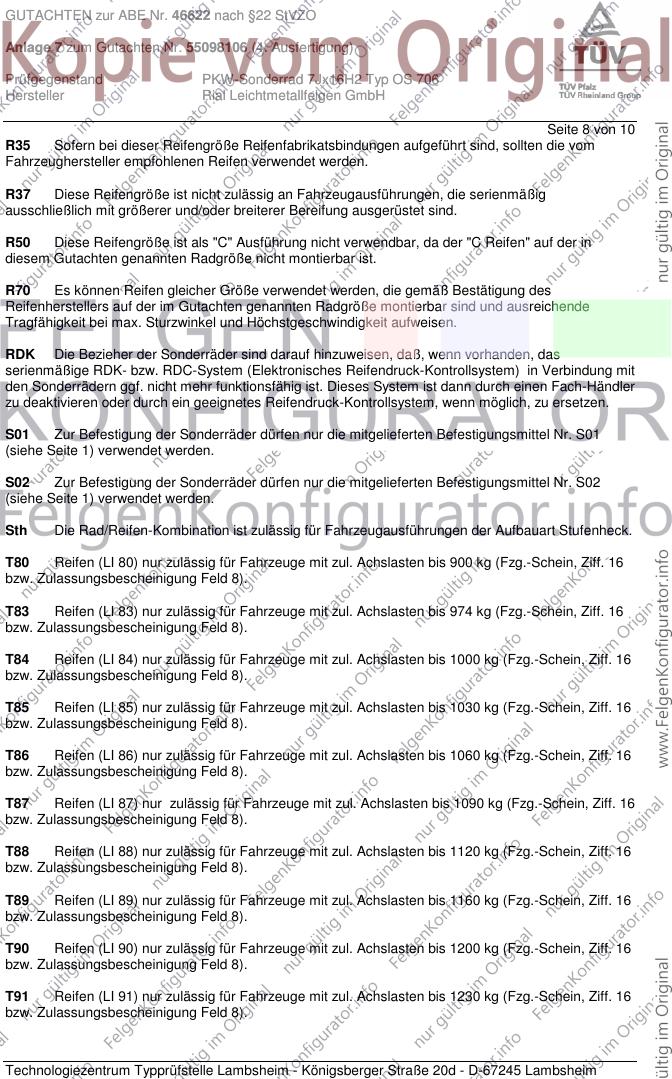

Seite 8 von 10
R35 Sofern bei dieser Reifengröße Reifenfabrikatsbindungen aufgeführt sind, sollten die vom
Fahrzeughersteller empfohlenen Reifen verwendet werden.
R37 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig
ausschließlich mit größerer und/oder breiterer Bereifung ausgerüstet sind.
R50 Diese Reifengröße ist als "C" Ausführung nicht verwendbar, da der "C Reifen" auf der in
diesem Gutachten genannten Radgröße nicht montierbar ist.
R70 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen.
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, daß, wenn vorhanden, das
serienmäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung mit
den Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-Händler
zu deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu ersetzen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46622 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55098106 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ OS 706
Hersteller Rial Leichtmetallfelgen GmbH
Seite 9 von 10
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 205/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr.10 215/50R16 245/45R16
Nr.11 215/55R16 235/50R16
Nr.12 225/40R16 245/35R16, 255/35R16
Nr.13 225/50R16 245/45R16
Nr.14 225/55R16 245/50R16
Nr.15 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise.
Z49 Eine ausreichende Freigängigkeit der Rad-Reifen-Kombination ist durch Entfernen des
Kantenschutzes an der Radhausausschnittskante (Gummi- bzw. Kunststoff-Kederband) an Achse 2
herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46622 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55098106 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ OS 706
Hersteller Rial Leichtmetallfelgen GmbH
Seite 10 von 10
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfaßt Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Juli 2006.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 15.Februar 2008
Blauth 00118609.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
