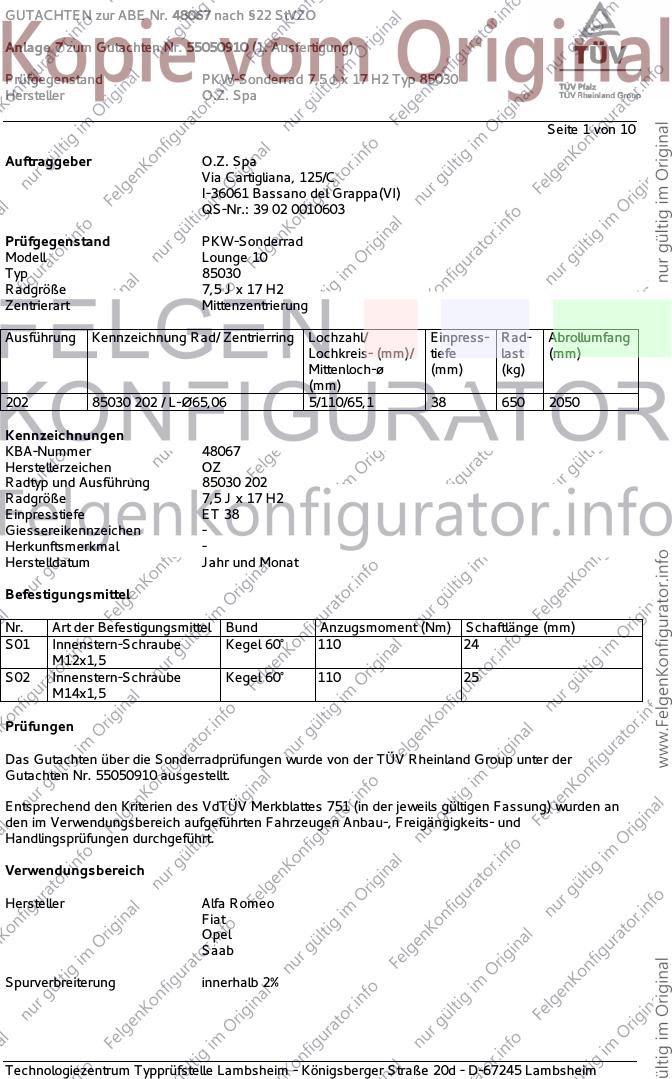

GUTACHTEN zur ABE Nr. 48067 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55050910 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ 85030
Hersteller O.Z. Spa
Seite 1 von 10
Auftraggeber O.Z. Spa
Via Cartigliana, 125/C
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell Lounge 10
Typ 85030
Radgröße 7,5 J x 17 H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
202 85030 202 / L-Ø65,06 5/110/65,1 38 650 2050
Kennzeichnungen
KBA-Nummer 48067
Herstellerzeichen OZ
Radtyp und Ausführung 85030 202
Radgröße 7,5 J x 17 H2
Einpresstiefe ET 38
Giessereikennzeichen -
Herkunftsmerkmal -
Herstelldatum Jahr und Monat
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Innenstern-Schraube Kegel 60° 110 24
M12x1,5
S02 Innenstern-Schraube Kegel 60° 110 25
M14x1,5
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Rheinland Group unter der
Gutachten Nr. 55050910 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Alfa Romeo
Fiat
Opel
Saab
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48067 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55050910 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ 85030
Hersteller O.Z. Spa
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Alfa 159/159 Sportw. 85-125 205/50R17 A90 R37 T93 A02 A04 A05
939 85-136 215/50R17 A90 R37 T90 T91 T93 A08 A09 A14
e3*2001/116*0212*.. 85-136 225/45R17 A33 T90 T91 T93 A19 A58 B01
85-136 225/50R17 A11 R09 B02 B29 Car
85-136 225/50R17 A01 A11 G03 Lim RDK V17
85-136 235/45R17 A12 S02
Alfa Brera, Spider 120-136 215/50R17 A90 R37 T90 T91 T93 A02 A04 A05
939 120-136 225/45R17 A33 T90 T91 T93 A08 A09 A14
e3*2001/116*0212*.. 120-136 225/50R17 A11 A19 A58 B01
120-136 235/45R17 A12 B02 B29 Cbo
Cpe RDK V17
S02
Fiat Croma 85-110 205/50R17 R37 T89 T93 A02 A04 A05
194 85-147 215/50R17 A08 A09 A12
e3*2001/116*0210*.. 85-147 225/45R17 A14 A19 Car
85-147 235/45R17 A01 K25 V17 S01
Opel Astra 59-147 205/45R17 R37 T84 T88 A02 A04 A05
A-H 59-147 205/50R17 R37 A08 A09 A12
e1*2001/116*0261*..; 59-147 215/45R17 A14 A19 Flh
e1*2007/46*0344*.. 59-147 225/45R17 V17 S01
Opel Astra 55-108 205/40R17 K56 R37 T80 T81 T84 A01 A02 A04
T98, T98/NB 55-108 205/45R17 K56 R37 T84 T88 A05 A08 A09
e1*97/27,98/14* 55-147 215/40R17 K1a K2b K42 K56 R35 T83 T87 A12 A14 A19
0086, 0101*.. 55-147 215/45R17 G01 K1a K2b K42 K45 K56 Flh Sth V17
55-147 235/40R17 K1c K2c K42 K45 K56 R70 S01
Opel Astra 74-108 205/40R17 K56 R37 T80 T81 T84 A01 A02 A04
T98C 74-108 205/45R17 K56 R37 T84 T88 A05 A08 A09
e1*98/14*0132*.. 74-147 215/40R17 K1c K2b K42 K56 T83 T87 A12 A14 A19
- Coupé, Cabrio 74-147 215/45R17 G01 K1c K2b K42 K45 K56 Cbo Cpe V17
74-147 225/35R17 K1c K2b K42 K45 K56 T82 T86 S01
74-147 235/40R17 K1c K2b K41 K42 K45 K56 R70
Opel Astra Car. 55-108 205/40R17 R37 T80 T81 T84 A02 A04 A05
T98/Kombi 55-108 205/45R17 R37 T84 T88 A08 A09 A12
e1*97/27, 55-147 215/40R17 A01 K1a K2b K42 R37 T83 T87 A14 A19 Car
98/14*0087*.. 55-147 215/45R17 A01 G03 K1a K2b K42 K45 V17 S01
55-147 235/40R17 A01 K1c K2c K42 K45 R70
Opel Astra Caravan 59-147 205/45R17 R37 T84 T88 A02 A04 A05
A-H/SW 59-147 205/50R17 R37 A08 A09 A12
e1*2001/116*0293*..; 59-147 215/45R17 A14 A19 Car
e1*2007/46*0341*.. 59-147 225/45R17 V17 S01
Opel Astra GTC 177 205/50R17 M+S A02 A04 A05
A-H/C 177 215/45R17 M+S A08 A09 A12
e4*2001/116*0094*.. 59-147 205/45R17 R37 T84 T88 A14 A19 Cpe
59-147 205/50R17 R37 V17 S01
59-147 215/45R17
59-177 225/45R17
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48067 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55050910 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ 85030
Hersteller O.Z. Spa
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Astra Twin Top 77-147 205/50R17 A02 A04 A05
A-H/C 77-147 215/45R17 A08 A09 A12
e4*2001/116*0094*.. 77-147 225/45R17 A14 A19 Cbo
V17 S01
Opel Calibra 125-150 215/40R17 K1a K2b K41 K46 T83 T87 A01 A02 A04
Calibra A 125-150 245/35R17 K2b K42 K46 R03 R70 A05 A08 A09
F406 A12 A14 A19
V17 S01
Opel Corsa-C 74 195/40R17 K2b T81 A01 A02 A04
Corsa-C 74 205/40R17 G03 K1c K2b K41 K44 K56 T80 A05 A08 A09
e1*98/14*0148*.. 74 215/35R17 K1c K2b K41 K44 K45 K56 T83 A12 A14 A19
74 225/35R17 K14 K1c K2b K41 K43 K44 K45 K42 V17 S01
K56 Y84
Opel Corsa-D 92, 96 205/45R17 A02 A04 A05
S-D 92,96,110 205/45R17 M+S A08 A09 A12
e1*2001/116*0379*.. 92,96,110 215/40R17 A14 A19 Flh
92,96,110 215/45R17 A01 K44 K46 K56 S01
Opel Corsa-D OPC 141 205/45R17 M+S A02 A04 A05
S-D 141 215/40R17 A08 A09 A12
e1*2001/116*0379*.. 141 215/45R17 A14 A19 Flh
S01
Opel Meriva-A 66-132 205/45R17 K1a K1b K2b K46 K56 T88 A01 A02 A04
X01Monocab 66-132 215/40R17 K1a K1b K2b K46 K56 T85 T87 A05 A08 A09
e1*2001/116*0215*.. 66-132 225/35R17 K1a K1b K2b K44 K46 K56 T86 A12 A14 A19
S01
Opel Omega 54-150 205/50R17 A02 A04 A05
Omega A 54-150 215/45R17 R70 A08 A09 A12
E284, /1, /2 54-150 215/50R17 A01 G43 K46 A14 A19 V17
54-150 225/45R17 S01
Opel Omega 54-147 205/50R17 T93 A02 A04 A05
Omega A-Caravan 54-147 215/45R17 R70 A08 A09 A12
E285, /1, /2 54-147 215/50R17 A01 G43 K46 R70 A14 A19 V17
54-147 225/45R17 T93 S01
Opel Omega 74-106 205/50R17 R37 T89 T93 A02 A04 A05
V94, Omega-B 74-160 215/50R17 T90 T91 A08 A09 A12
G684, e1*96/79, 74-160 225/45R17 T90 T91 T93 T94 A14 A19 R21
98/14*0077*.. 74-160 235/45R17 R35 V17 S01
Opel Omega 74-160 225/45R17 R70 T90 T91 T93 T94 A02 A04 A05
V94/K.,Omega-B-Car 74-160 235/45R17 R35 T93 T94 A08 A09 A12
G685, e1*96/79, A14 A19 R21
98/14*0078*.. S01
- Caravan, Kombi
Opel Senator 66-150 205/50R17 A02 A04 A05
Senator-B 66-150 215/45R17 R70 A08 A09 A12
E478, /1 66-150 215/50R17 A01 G43 K46 A14 A19 V17
66-150 225/45R17 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48067 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55050910 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ 85030
Hersteller O.Z. Spa
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Signum 74-114 205/50R17 A33 R37 T89 T93 A02 A04 A05
Vectra/Car, Z-C/S 74-184 215/50R17 A12 T90 T91 A08 A09 A14
e1*2001/116*0214*.., 74-184 225/45R17 A33 T90 T91 A19 Flh V17
e1*2001/116*0291*.. 74-184 235/45R17 A12 S01
Opel Vectra 125 205/40R17 K1a K2b K42 T84 A01 A02 A04
Vectra A, A-CC 125 215/40R17 K1c K2b K42 T83 T87 A05 A08 A09
E947/1, E948/1 A12 A14 A19
S01
Opel Vectra 150 205/40R17 K1a K2b K42 T84 A01 A02 A04
Vectra A-X 150 215/40R17 K1c K2b K42 A05 A08 A09
E951/1 A12 A14 A19
S01
Opel Vectra B 55-125 205/50R17 K1a K2b K42 K45 K56 R37 A01 A02 A04
J96 55-125 215/45R17 K1a K2b K42 K45 K56 A05 A08 A09
e1*93/81, 95/54, 55-125 225/45R17 K1a K2b K42 K45 K56 A12 A14 A19
98/14*0030*.. V17 S01
Opel Vectra B 55-125 205/50R17 K1a K2b K42 K45 K56 R37 A01 A02 A04
J96/Kombi 55-125 215/45R17 K1a K2b K42 K45 K56 A05 A08 A09
e1*95/54, 55-125 225/45R17 K1a K2b K42 K45 K56 A12 A14 A19
98/14*0044*.. V17 S01
Opel Vectra-C 74-129 205/50R17 A33 R37 T89 T93 A02 A04 A05
Vectra/Lim, Z-C 74-129 215/45R17 A13 R37 T87 T88 T91 A08 A09 A14
e1*98/14*0187*.., 74-184 215/50R17 A12 R37 A19 Flh Lim
e1*2001/116*0290*.. 74-206 205/50R17 A33 M+S T89 T93 V17 S01
74-206 225/45R17 A33
74-206 235/45R17 A12
Opel Vectra-C-Car. 74-129 205/50R17 A33 R37 T89 T93 A02 A04 A05
Vectra/SW, Z-C/SW 74-129 215/45R17 A13 R37 T88 T91 A08 A09 A14
e1*2001/116*0238*.., 74-184 215/50R17 A12 R37 T90 T91 A19 Car V17
e1*2001/116*0292*.. 74-206 205/50R17 A33 M+S T89 T93 S01
- Caravan, Kombi 74-206 225/45R17 A33 T90 T91
74-206 235/45R17 A12
Opel Zafira-A 60-108 205/45R17 K1a K2c K42 T88 A01 A02 A04
T98MONOCAB 60-108 215/45R17 K15 K1a K2c K42 A05 A08 A09
e1*98/14*0110*.. A12 A14 A19
S01
Opel Zafira-B 74-147 205/50R17 R37 T89 A02 A04 A05
A-H/Monocab 74-147 215/45R17 R37 T87 T88 T91 A08 A09 A12
e1*2001/116*0325*.. 74-177 205/50R17 M+S T89 T93 A14 A19 V17
74-177 225/45R17 T90 T91 S01
Saab 9-3 88-110 205/50R17 R37 T89 T93 A02 A04 A05
YS3F 88-129 215/45R17 R37 T91 A08 A09 A12
e4*2001/116*0065*.., 88-154 215/50R17 R37 A14 A19 A58
e4*2001/116*0077*.. 88-206 205/50R17 M+S T89 T93 Car Cbo Lim
88-206 215/45R17 M+S T91 V17 S01
88-206 215/50R17 M+S
88-206 225/45R17
88-206 235/45R17
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48067 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55050910 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ 85030
Hersteller O.Z. Spa
Seite 5 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Saab 9-5 88-184 235/40R17 K1a K2b K42 K56 R70 Z49 A01 A02 A04
YS3E 88-191 225/45R17 K1a K2b K42 K56 Z49 A05 A08 A09
e11*96/27*0073*.., 88-191 235/45R17 K1a K2b K42 K56 Z49 A12 A14 A19
e4*2001/116*0096*.. S01
Saab 900, -/Cabrio 96-136 215/45R17 K2b K56 A01 A02 A04
900/II, 900/II Cabrio 96-136 235/40R17 K2b K42 K56 R70 A05 A08 A09
G511, G783 A12 A14 A19
V17 S01
Saab 900, Saab 9-3 85-151 205/45R17 K42 K56 K90 T84 T88 A01 A02 A04
YS3D 85-151 215/40R17 K42 K56 K90 T83 T87 A05 A08 A09
e4*95/54*0012*.., 85-169 215/45R17 K42 K56 K90 A12 A14 A19
e4*98/14*0012*.. S01
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und
-schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder- und
Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller zu
bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige Schneeketten an den laut Betriebsanleitung dafür vorgesehenen
Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48067 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55050910 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ 85030
Hersteller O.Z. Spa

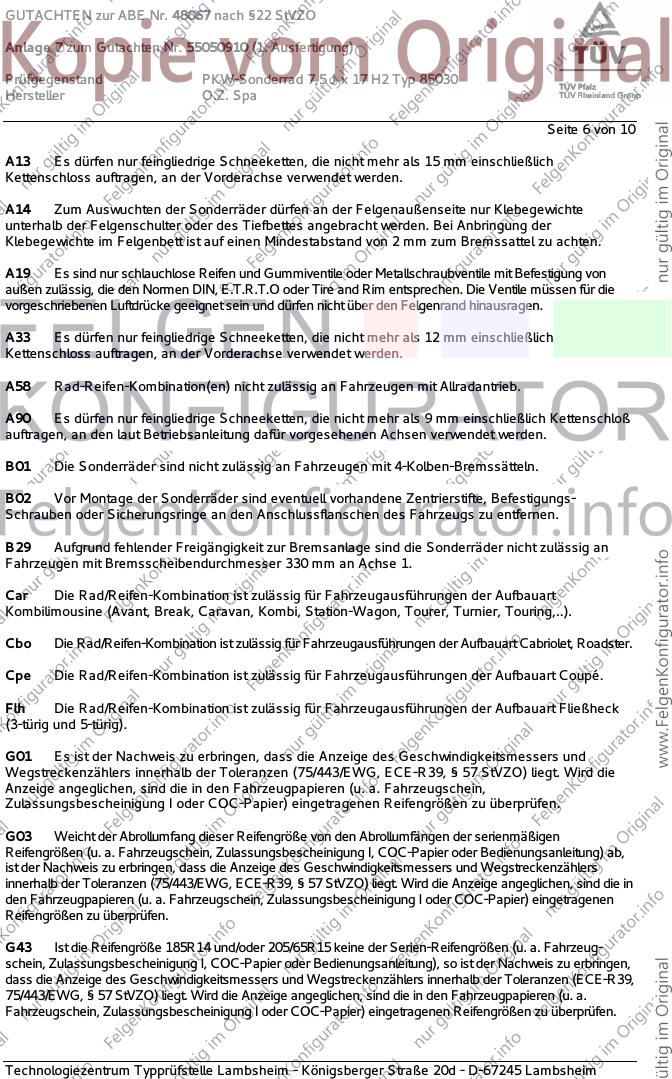

Seite 6 von 10
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung von
außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile müssen für die
vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Kettenschloß
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B01 Die Sonderräder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Bremssätteln.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B29 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 330 mm an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) ab,
ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in
den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
G43 Ist die Reifengröße 185R14 und/oder 205/65R15 keine der Serien-Reifengrößen (u. a. Fahrzeug-
schein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (ECE-R39,
75/443/EWG, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48067 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55050910 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ 85030
Hersteller O.Z. Spa

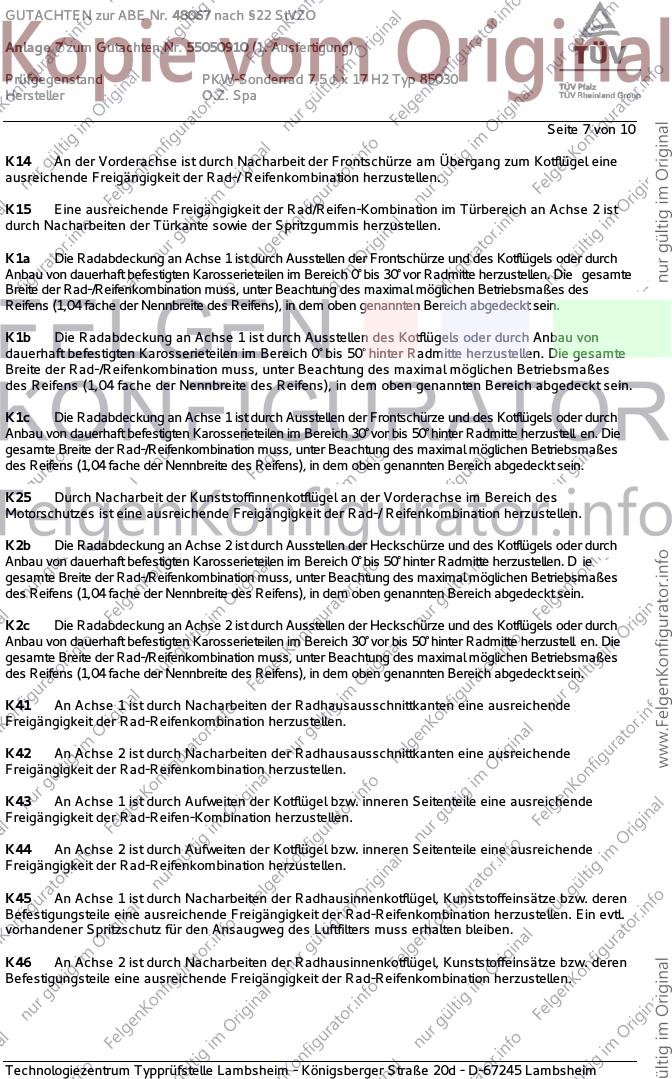

Seite 7 von 10
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K15 Eine ausreichende Freigängigkeit der Rad/Reifen-Kombination im Türbereich an Achse 2 ist
durch Nacharbeiten der Türkante sowie der Spritzgummis herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0°bis 30°vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des
Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30°vor bis 50°hinter Radmitte herzustell en. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0°bis 50°hinter Radmitte herzustellen. D ie
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30°vor bis 50°hinter Radmitte herzustell en. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48067 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55050910 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ 85030
Hersteller O.Z. Spa

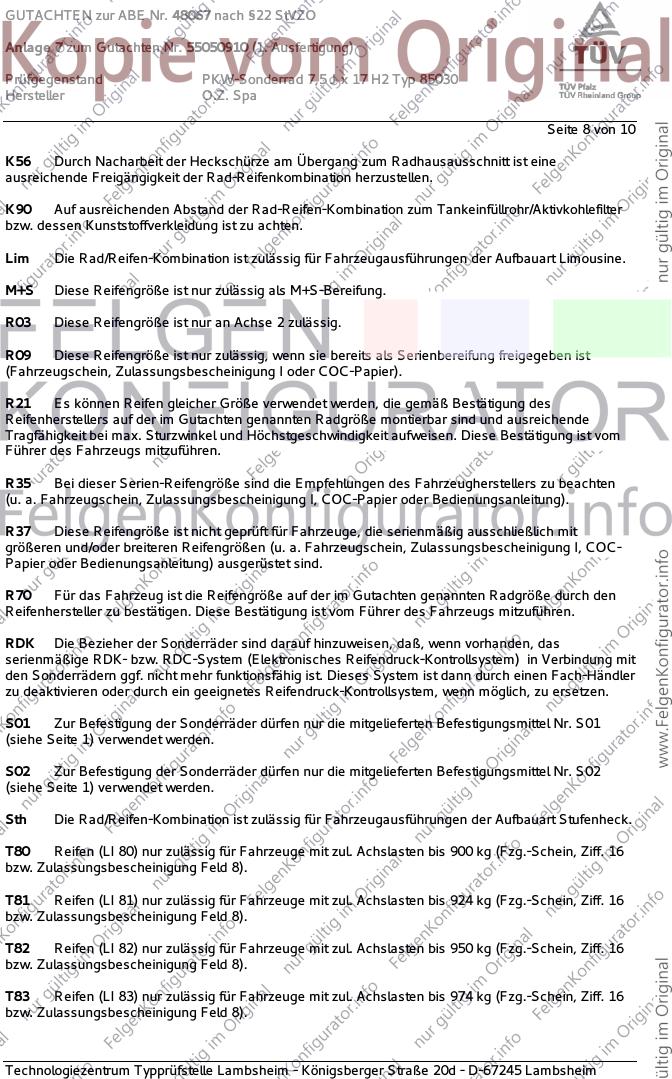

Seite 8 von 10
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, daß, wenn vorhanden, das
serienmäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung mit
den Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-Händler
zu deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu ersetzen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48067 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55050910 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ 85030
Hersteller O.Z. Spa

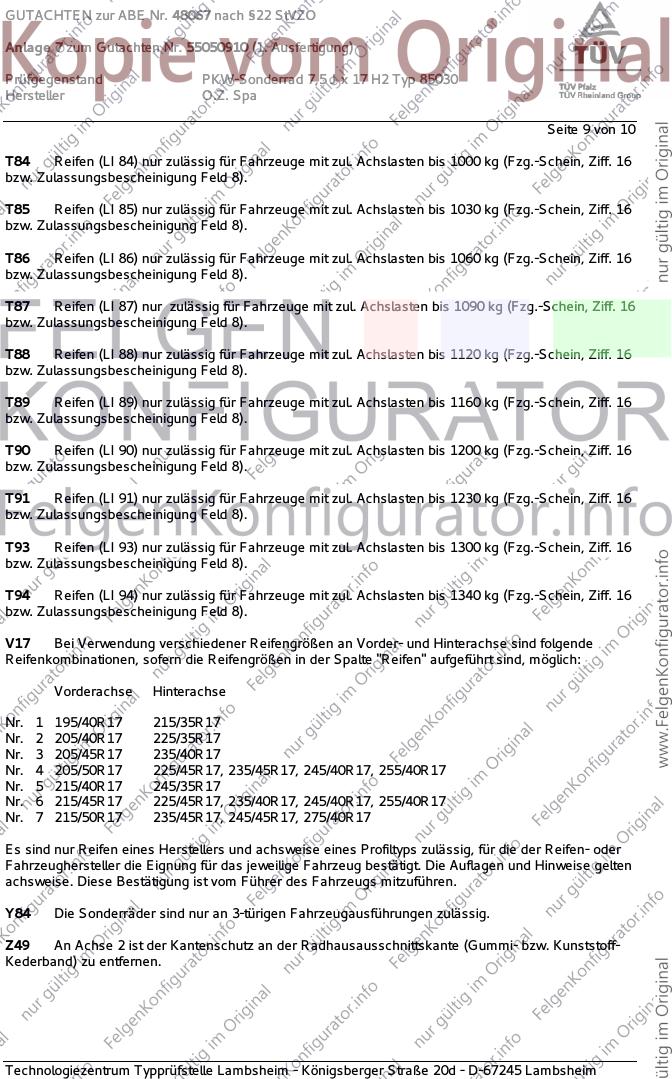

Seite 9 von 10
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 215/40R17 245/35R17
Nr. 6 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 7 215/50R17 235/45R17, 245/45R17, 275/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Y84 Die Sonderräder sind nur an 3-türigen Fahrzeugausführungen zulässig.
Z49 An Achse 2 ist der Kantenschutz an der Radhausausschnittskante (Gummi- bzw. Kunststoff-
Kederband) zu entfernen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48067 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55050910 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ 85030
Hersteller O.Z. Spa

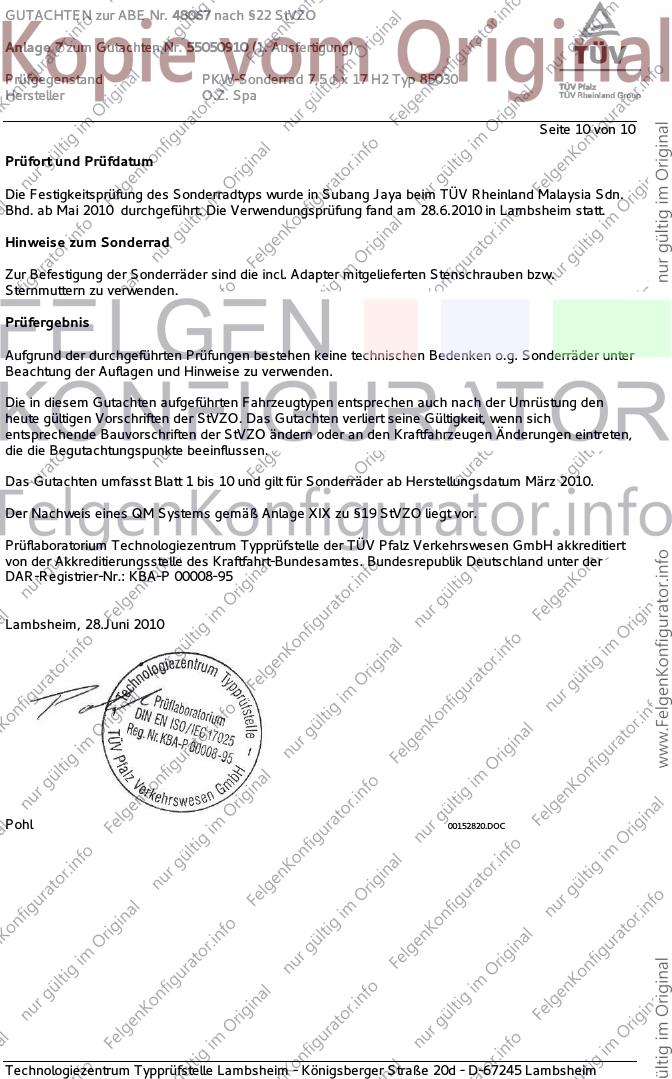

Seite 10 von 10
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Subang Jaya beim TÜV Rheinland Malaysia Sdn.
Bhd. ab Mai 2010 durchgeführt. Die Verwendungsprüfung fand am 28.6.2010 in Lambsheim statt.
Hinweise zum Sonderrad
Zur Befestigung der Sonderräder sind die incl. Adapter mitgelieferten Stenschrauben bzw.
Sternmuttern zu verwenden.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum März 2010.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 28.Juni 2010
Pohl 00152820.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
