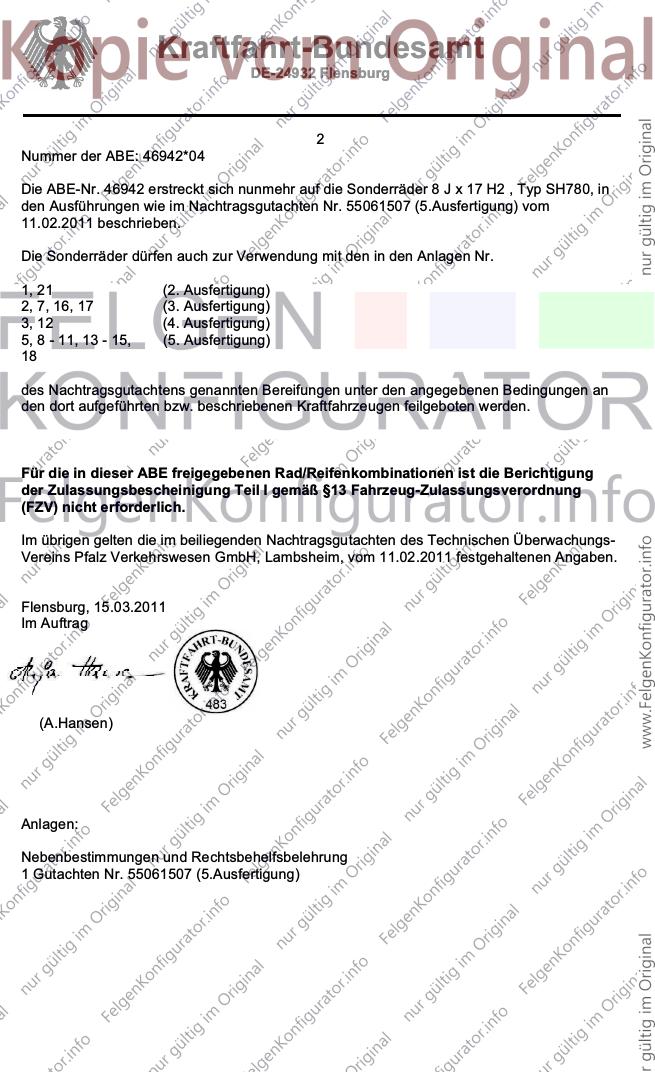

Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung vom 28.09.1988 (BGBl I S.1793)
Nummer der ABE: 46942*04
Gerät: Sonderräder für Personenkraftwagen
8 J x 17 H2
Typ: SH780
Inhaber der ABE Reifen Gundlach GmbH
und Hersteller: DE-56316 Raubach
Für die obenbezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird dieser
Nachtrag mit folgender Maßgabe erteilt:
Die sich aus der Allgemeinen Betriebserlaubnis ergebenden Pflichten gelten sinngemäß
auch für den Nachtrag.
In den bisherigen Genehmigungsunterlagen treten die aus diesem Nachtrag ersichtlichen
Änderungen bzw. Ergänzungen ein.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der ABE: 46942*04
Die ABE-Nr. 46942 erstreckt sich nunmehr auf die Sonderräder 8 J x 17 H2 , Typ SH780, in
den Ausführungen wie im Nachtragsgutachten Nr. 55061507 (5.Ausfertigung) vom
11.02.2011 beschrieben.
Die Sonderräder dürfen auch zur Verwendung mit den in den Anlagen Nr.
1, 21 (2. Ausfertigung)
2, 7, 16, 17 (3. Ausfertigung)
3, 12 (4. Ausfertigung)
5, 8 - 11, 13 - 15, (5. Ausfertigung)
18
des Nachtragsgutachtens genannten Bereifungen unter den angegebenen Bedingungen an
den dort aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß §13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
Im übrigen gelten die im beiliegenden Nachtragsgutachten des Technischen Überwachungs-
Vereins Pfalz Verkehrswesen GmbH, Lambsheim, vom 11.02.2011 festgehaltenen Angaben.
Flensburg, 15.03.2011
Im Auftrag
(A.Hansen)
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
1 Gutachten Nr. 55061507 (5.Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der ABE: 46942*04
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die in der bisherigen Genehmigung enthaltenen Auflagen gelten auch für diesen Nachtrag.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.

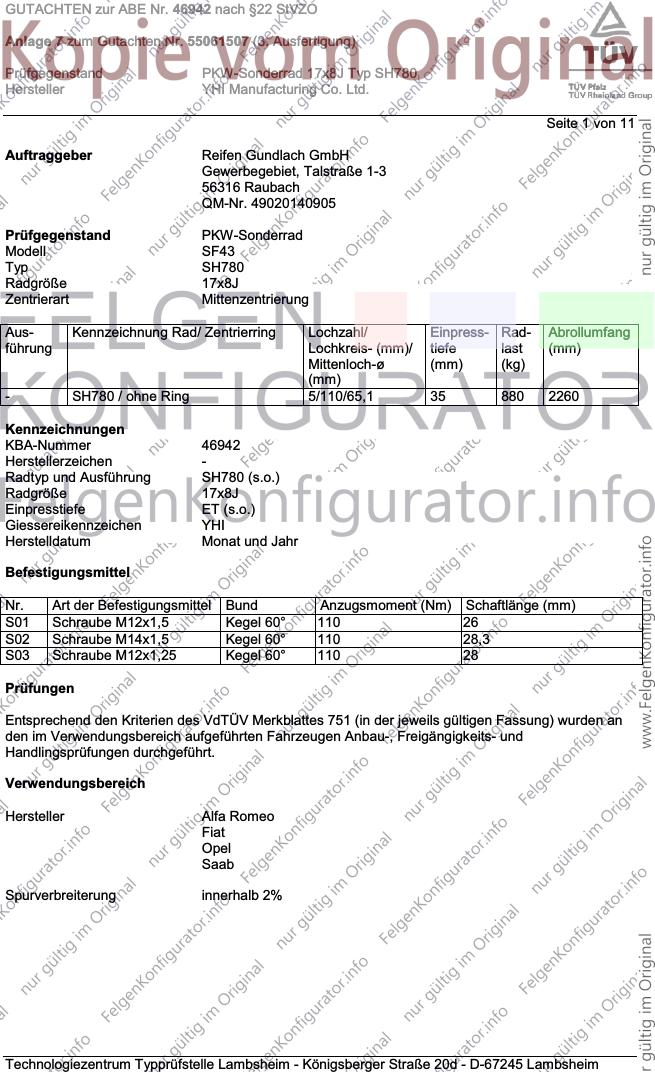

GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55061507 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller YHI Manufacturing Co. Ltd.
Seite 1 von 11
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 49020140905
Prüfgegenstand PKW-Sonderrad
Modell SF43
Typ SH780
Radgröße 17x8J
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
- SH780 / ohne Ring 5/110/65,1 35 880 2260
Kennzeichnungen
KBA-Nummer 46942
Herstellerzeichen -
Radtyp und Ausführung SH780 (s.o.)
Radgröße 17x8J
Einpresstiefe ET (s.o.)
Giessereikennzeichen YHI
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 110 26
S02 Schraube M14x1,5 Kegel 60° 110 28,3
S03 Schraube M12x1,25 Kegel 60° 110 28
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Alfa Romeo
Fiat
Opel
Saab
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55061507 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller YHI Manufacturing Co. Ltd.
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Alfa 159/159 Sportw. 85-136 225/45R17 A01 K2b T90 T91 T93 A02 A04 A05
939 85-136 225/50R17 A01 G03 K1b K2b K46 A08 A09 A12
e3*2001/116*0212*.. 85-136 235/45R17 A01 K2b K46 A15 A18 A58
85-136 245/40R17 A01 K1b K2b K46 T91 T95 B01 B02 B29
85-136 245/45R17 A01 G16 K1b K2b K46 Car Lim RDK
V17 S02
Alfa Brera, Spider 120-136 225/45R17 T90 T91 T93 A02 A04 A05
939 120-136 225/50R17 A01 K1a K2b A08 A09 A12
e3*2001/116*0212*.. 120-136 235/45R17 A15 A18 A58
120-136 245/40R17 A01 K1a K2b T91 T95 B01 B02 B29
120-136 245/45R17 A01 K1a K2b Cbo Cpe RDK
V17 S02
Alfa Giulietta 77-125 215/45R17 K2b K6g R37 T88 A01 A02 A04
940 77-125 225/45R17 K2b K6g A05 A08 A09
e3*2007/46*0027*.. 77-125 235/40R17 K1b K2b K4i K6a K6h A12 A15 A18
77-125 235/45R17 K1b K2b K4i K6a K6h B33 Flh V17
77-125 245/40R17 K1c K2b K4i K6a K6h S03
Fiat Croma 85-110 205/50R17 R37 R70 T89 T93 A02 A04 A05
194 85-147 215/50R17 R70 A08 A09 A12
e3*2001/116*0210*.. 85-147 225/45R17 A15 A18 Car
85-147 235/45R17 A01 K25 V17 S01
85-147 245/40R17 R03
Opel Astra Caravan 59-147 205/50R17 A01 K2b K44 R37 R70 A02 A04 A05
A-H/SW -/Van 59-147 215/45R17 A08 A09 A12
e1*2001/116*0293*..; 59-147 225/45R17 A01 K2b K44 A15 A18 Car
e1*2007/46*0341*..; 59-147 235/40R17 A01 K2b K44 V17 S01
e1*2007/46*0576*.. 59-147 245/40R17 A01 K2b K44 R03
Opel Astra-G 55-108 205/40R17 K1a K2b K42 R37 T80 T81 T84 A01 A02 A04
T98, T98/NB 55-108 205/45R17 K1a K2b K42 R37 R70 T84 T88 A05 A08 A09
e1*97/27,98/14* 55-147 215/40R17 K1a K2b K42 R35 T83 T85 T87 A12 A15 A18
0086, 0101*.. 55-147 215/45R17 G01 K1a K2b K42 K45 Flh K56 Sth
55-147 235/40R17 K1c K2c K41 K42 K45 V17 S01
Opel Astra-G 74-108 205/40R17 K1c K2b K42 R37 T80 T81 T84 A01 A02 A04
T98C 74-108 205/45R17 K1c K2b K42 K45 R37 R70 T84 A05 A08 A09
e1*98/14*0132*.. 74-147 215/40R17 K1c K2b K42 K45 T83 T85 T87 A12 A15 A18
- Coupé, Cabrio 74-147 215/45R17 G01 K1c K2b K42 K45 Cbo Cpe K56
74-147 225/35R17 K1c K2b K42 K45 T82 T86 V17 S01
74-147 235/40R17 K1c K2b K41 K42 K45
Opel Astra-G Caravan 55-108 205/40R17 K1a K2b K42 R37 T80 T81 T84 A01 A02 A04
T98/Kombi 55-108 205/45R17 K1a K2b K42 R37 R70 A05 A08 A09
e1*97/27, 55-147 215/40R17 K1a K2b K42 R37 T83 T85 A12 A15 A18
98/14*0087*.. 55-147 215/45R17 G03 K1a K2b K42 K45 Car V17 S01
55-147 235/40R17 K1c K2c K41 K42 K45
Opel Astra-H 59-147 205/50R17 A01 K2b K44 R37 R70 A02 A04 A05
A-H 59-147 215/45R17 A08 A09 A12
e1*2001/116*0261*..; 59-147 225/45R17 A01 K2b K44 A15 A18 Flh
e1*2007/46*0344*.. 59-147 235/40R17 A01 K2b K44 V17 S01
59-147 245/40R17 A01 K2b K44 R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55061507 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller YHI Manufacturing Co. Ltd.
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Astra-H GTC 177 205/50R17 A01 K2b K44 M+S R70 A02 A04 A05
A-H/C 177 215/45R17 M+S A08 A09 A12
e4*2001/116*0094*.. 59-147 205/50R17 A01 K2b K44 R37 R70 A15 A18 Cpe
59-147 215/45R17 V17 S01
59-177 225/45R17 A01 K2b K44
59-177 235/40R17 A01 K1a K2b K44
59-177 245/40R17 A01 K1a K1b K2c K44
Opel Astra-H Twin Top 77-147 205/50R17 A01 K2b K44 R70 A02 A04 A05
A-H/C 77-147 215/45R17 A08 A09 A12
e4*2001/116*0094*.. 77-147 225/45R17 A01 K2b K44 A15 A18 Cbo
77-147 235/40R17 A01 K1a K2b K44 V17 S01
77-147 245/40R17 A01 K1a K1b K2b K44
Opel Calibra 125-150 215/40R17 K2b K41 K42 K45 K46 T83 T87 A01 A02 A04
Calibra A 125-150 245/35R17 K2c K42 K44 K46 R03 A05 A08 A09
F406 A12 A15 A18
K1c V17 S01
Opel Corsa-C 74 205/40R17 G03 K1c K2b K41 K42 K43 K56 T80 A01 A02 A04
Corsa-C 74 215/35R17 K1c K2b K41 K42 K43 K45 K56 T79 A05 A08 A09
e1*98/14*0148*.. T83 A12 A15 A18
74 225/35R17 K14 K1c K2c K41 K42 K43 K45 K56 K44 V17 S01
Y84
Opel Corsa-D 92,96,110 215/40R17 K1c K2b K41 K44 K46 K56 A01 A02 A04
S-D 92,96,110 215/45R17 K1c K2b K41 K44 K46 K56 A05 A08 A09
e1*2001/116*0379*.. 92,96,110 235/40R17 K1c K2a K2b K41 K43 K44 K46 K56 A12 A15 A18
Flh S01
Opel Corsa-D OPC 141 215/40R17 K1c K2b K44 K46 K56 A01 A02 A04
S-D 141 215/45R17 K1c K2b K41 K44 K46 K56 A05 A08 A09
e1*2001/116*0379*.. 141 235/40R17 K1c K2b K41 K43 K44 K46 K56 A12 A15 A18
Flh S01
Opel Meriva-A 55-132 215/40R17 K1a K1b K2b K46 K56 T85 T87 A01 A02 A04
X01Monocab 55-132 225/35R17 K1c K2b K44 K46 K56 T86 A05 A08 A09
e1*2001/116*0215*.. A12 A15 A18
S01
Opel Meriva-B /-V 55-103 215/45R17 T87 T88 T91 A02 A04 A05
S-D/Monocab B 55-103 225/45R17 A01 LM1 A08 A09 A12
e4*2007/46*0165*..; A15 A18 S01
e4*2007/46*0271*..
Opel Omega-A 54-150 215/45R17 K1a K2b K41 K45 A01 A02 A04
Omega A 54-150 225/45R17 K1a K2b K41 K45 A05 A08 A09
E284, /1, /2 A12 A15 A18
R21 S01
Opel Omega-A 54-147 215/45R17 K1a K2b K41 K45 T88 A01 A02 A04
Omega A-Caravan 54-147 225/45R17 K1a K2b K41 K45 A05 A08 A09
E285, /1, /2 A12 A15 A18
R21 S01
Opel Omega-B 74-160 225/45R17 R37 A02 A04 A05
V94, Omega-B 74-160 235/45R17 A08 A09 A12
G684, e1*96/79, 74-160 245/40R17 A01 K2b R03 A15 A18 R21
98/14*0077*.. V17 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55061507 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller YHI Manufacturing Co. Ltd.
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Omega-B 74-160 225/45R17 R70 A02 A04 A05
V94/K.,Omega-B-Car 74-160 235/45R17 R70 A08 A09 A12
G685, e1*96/79, 74-160 245/40R17 A01 K2b R03 R70 A15 A18 V17
98/14*0078*.. S01
- Caravan, Kombi
Opel Senator-B 66-150 215/45R17 K1a K42 A01 A02 A04
Senator-B 66-150 225/45R17 K1a K42 A05 A08 A09
E478, /1 A12 A15 A18
R21 S01
Opel Signum 74-114 205/50R17 R37 R70 T89 T93 A02 A04 A05
Vectra/Car, Z-C/S 74-184 215/50R17 A01 K1a K1b K2b R70 T90 T91 A08 A09 A12
e1*2001/116*0214*.., 74-184 225/45R17 T90 T91 A15 A18 Flh
e1*2001/116*0291*.. 74-184 235/45R17 A01 K1a K1b K2b V17 S01
74-184 245/40R17 A01 K1c K2b K56
Opel Vectra-A 125 205/45R17 K1c K2b K42 K44 K56 R70 A01 A02 A04
Vectra A, A-CC 125 215/40R17 K1c K2b K42 K44 K56 T83 T87 A05 A08 A09
E947/1, E948/1 A12 A15 A18
S01
Opel Vectra-A 150 205/45R17 K1c K2b K42 K44 K56 R70 A01 A02 A04
Vectra A-X 150 215/40R17 K1c K2b K42 K44 K56 A05 A08 A09
E951/1 A12 A15 A18
S01
Opel Vectra-B 55-125 205/50R17 K1a K2b K41 K45 K56 R37 R70 A01 A02 A04
J96 55-125 215/45R17 K1a K2b K41 K45 K56 A05 A08 A09
e1*93/81, 95/54, 55-125 225/45R17 K1a K2b K41 K45 K46 K56 A12 A15 A18
98/14*0030*.. 55-125 235/40R17 K1c K2c K41 K44 K46 K56 LK6 K42 V17 S01
Opel Vectra-B 55-125 205/50R17 K1a K2b K41 K45 K56 R37 R70 A01 A02 A04
J96/Kombi 55-125 215/45R17 K1a K2b K41 K45 K56 A05 A08 A09
e1*95/54, 55-125 225/45R17 K1a K2b K41 K45 K46 K56 A12 A15 A18
98/14*0044*.. 55-125 235/40R17 K1c K2c K41 K44 K46 K56 LK6 K42 V17 S01
Opel Vectra-C 74-129 205/50R17 R37 R70 T89 T93 A02 A04 A05
Vectra/Lim, Z-C 74-129 215/45R17 R37 T87 T88 T91 A08 A09 A12
e1*98/14*0187*.., 74-184 215/50R17 A01 K1a K1b K2b R37 R70 A15 A18 Flh
e1*2001/116*0290*.. 74-184 235/40R17 A01 K1a K1b K2b Lim V17 S01
74-206 205/50R17 M+S R70 T89 T93
74-206 225/45R17
74-206 235/45R17 A01 K1a K1b K2b
74-206 245/40R17 A01 K1c K2b K56
Opel Vectra-C 74-129 205/50R17 R37 R70 T89 T93 A02 A04 A05
Vectra/SW, Z-C/SW 74-129 215/45R17 R37 T88 T91 A08 A09 A12
e1*2001/116*0238*.., 74-184 215/50R17 A01 K1a K1b K2b R70 T90 T91 A15 A18 Car
e1*2001/116*0292*.. 74-184 235/40R17 A01 K1a K1b K2b T90 T94 V17 S01
- Caravan, Kombi 74-206 205/50R17 M+S R70 T89 T93
74-206 225/45R17 T90 T91
74-206 235/45R17 A01 K1a K1b K2b
74-206 245/40R17 A01 K1c K2b K56
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55061507 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller YHI Manufacturing Co. Ltd.

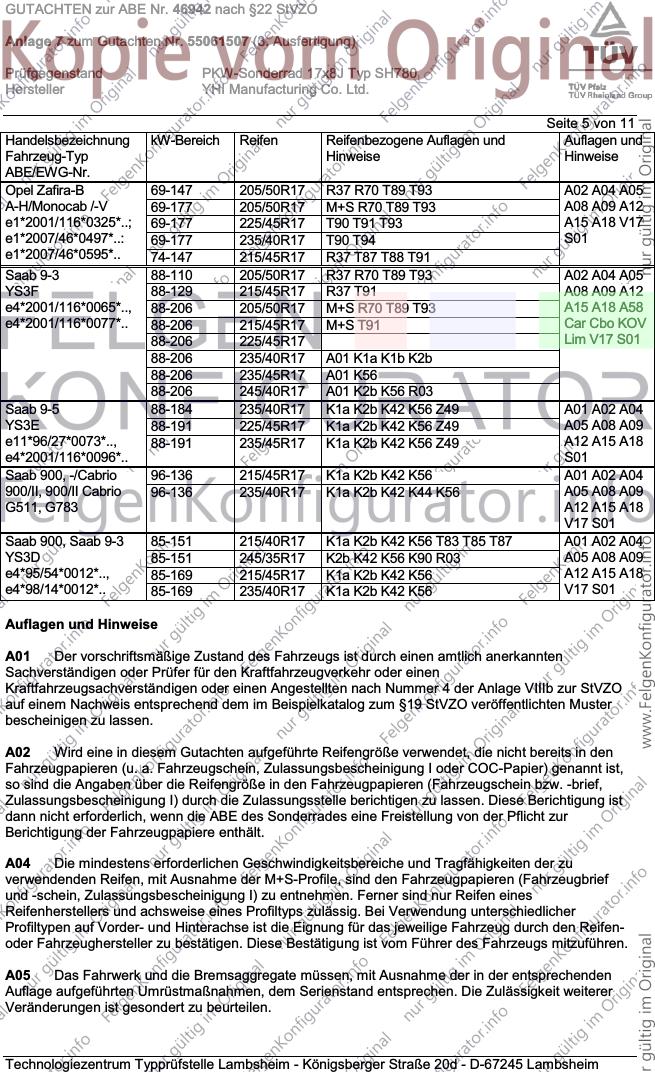

Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Zafira-B 69-147 205/50R17 R37 R70 T89 T93 A02 A04 A05
A-H/Monocab /-V 69-177 205/50R17 M+S R70 T89 T93 A08 A09 A12
e1*2001/116*0325*..; 69-177 225/45R17 T90 T91 T93 A15 A18 V17
e1*2007/46*0497*..: 69-177 235/40R17 T90 T94 S01
e1*2007/46*0595*.. 74-147 215/45R17 R37 T87 T88 T91
Saab 9-3 88-110 205/50R17 R37 R70 T89 T93 A02 A04 A05
YS3F 88-129 215/45R17 R37 T91 A08 A09 A12
e4*2001/116*0065*.., 88-206 205/50R17 M+S R70 T89 T93 A15 A18 A58
e4*2001/116*0077*.. 88-206 215/45R17 M+S T91 Car Cbo KOV
88-206 225/45R17 Lim V17 S01
88-206 235/40R17 A01 K1a K1b K2b
88-206 235/45R17 A01 K56
88-206 245/40R17 A01 K2b K56 R03
Saab 9-5 88-184 235/40R17 K1a K2b K42 K56 Z49 A01 A02 A04
YS3E 88-191 225/45R17 K1a K2b K42 K56 Z49 A05 A08 A09
e11*96/27*0073*.., 88-191 235/45R17 K1a K2b K42 K56 Z49 A12 A15 A18
e4*2001/116*0096*.. S01
Saab 900, -/Cabrio 96-136 215/45R17 K1a K2b K42 K56 A01 A02 A04
900/II, 900/II Cabrio 96-136 235/40R17 K1a K2b K42 K44 K56 A05 A08 A09
G511, G783 A12 A15 A18
V17 S01
Saab 900, Saab 9-3 85-151 215/40R17 K1a K2b K42 K56 T83 T85 T87 A01 A02 A04
YS3D 85-151 245/35R17 K2b K42 K56 K90 R03 A05 A08 A09
e4*95/54*0012*.., 85-169 215/45R17 K1a K2b K42 K56 A12 A15 A18
e4*98/14*0012*.. 85-169 235/40R17 K1a K2b K42 K56 V17 S01
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55061507 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller YHI Manufacturing Co. Ltd.
Seite 6 von 11
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A15 Zum Auswuchten der Sonderräder können wahlweise Klammer- oder Klebegewichte
verwendet werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl
und Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen
zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile dürfen nicht
über den Felgenrand hinausragen.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B01 Die Sonderräder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Bremssätteln.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B29 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 330 mm an Achse 1.
B33 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 330mm oder größer an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55061507 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller YHI Manufacturing Co. Ltd.
Seite 7 von 11
G16 Bei Fahrzeugen mit ausschließlich 16 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55061507 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller YHI Manufacturing Co. Ltd.
Seite 8 von 11
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100mm vor bis 100mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
LM1 Bei Fahrzeugausführungen, die werkseitig nicht für die Verwendung der Reifengröße
225/40R18 ausgerüstet sind, ist der Lenkeinschlag durch Einbau geänderter innerer Spurstangen
(GM-Teile-Nr. 93196778) zu begrenzen und somit eine ausreichende Freigängigkeit der Rad-
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55061507 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller YHI Manufacturing Co. Ltd.
Seite 9 von 11

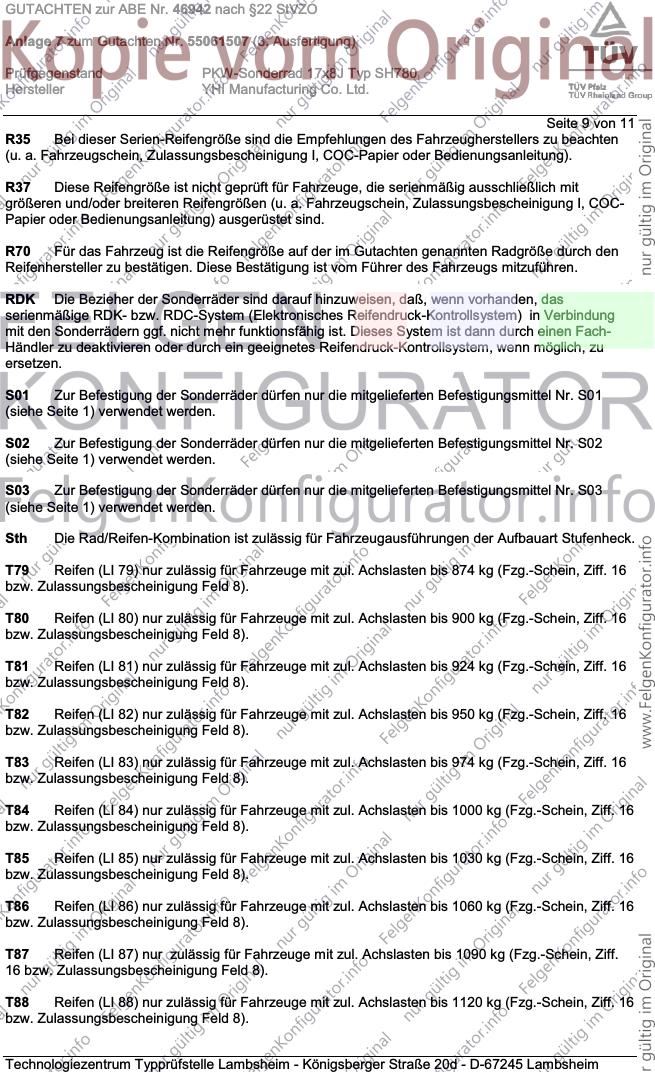

R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, daß, wenn vorhanden, das
serienmäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung
mit den Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-
Händler zu deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu
ersetzen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55061507 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller YHI Manufacturing Co. Ltd.
Seite 10 von 11
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 215/40R17 245/35R17
Nr. 6 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 7 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 8 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 9 225/50R17 245/45R17, 255/45R17
Nr. 10 225/55R17 245/50R17, 255/50R17
Nr. 11 235/40R17 265/35R17, 275/35R17
Nr. 12 235/45R17 255/40R17, 265/40R17
Nr. 13 235/50R17 255/45R17
Nr. 14 235/55R17 255/50R17
Nr. 15 235/60R17 255/55R17
Nr. 16 245/40R17 255/40R17, 275/35R17
Nr. 17 245/45R17 265/40R17, 275/40R17
Nr. 18 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Y84 Die Sonderräder sind nur an 3-türigen Fahrzeugausführungen zulässig.
Z49 An Achse 2 ist der Kantenschutz an der Radhausausschnittskante (Gummi- bzw. Kunststoff-
Kederband) zu entfernen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 11. Februar 2011 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55061507 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller YHI Manufacturing Co. Ltd.
Seite 11 von 11

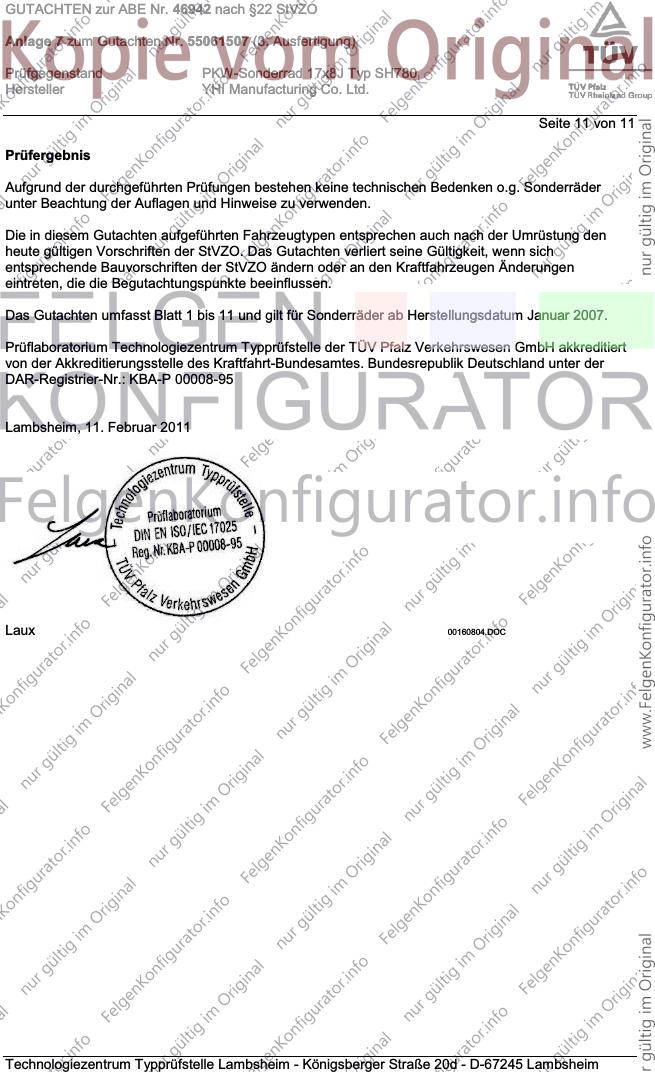

Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Januar 2007.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 11. Februar 2011
Laux 00160804.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
