GUTACHTEN zur ABE Nr. 47727 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55049809 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Z7517
Hersteller AUTEC GmbH & Co. KG

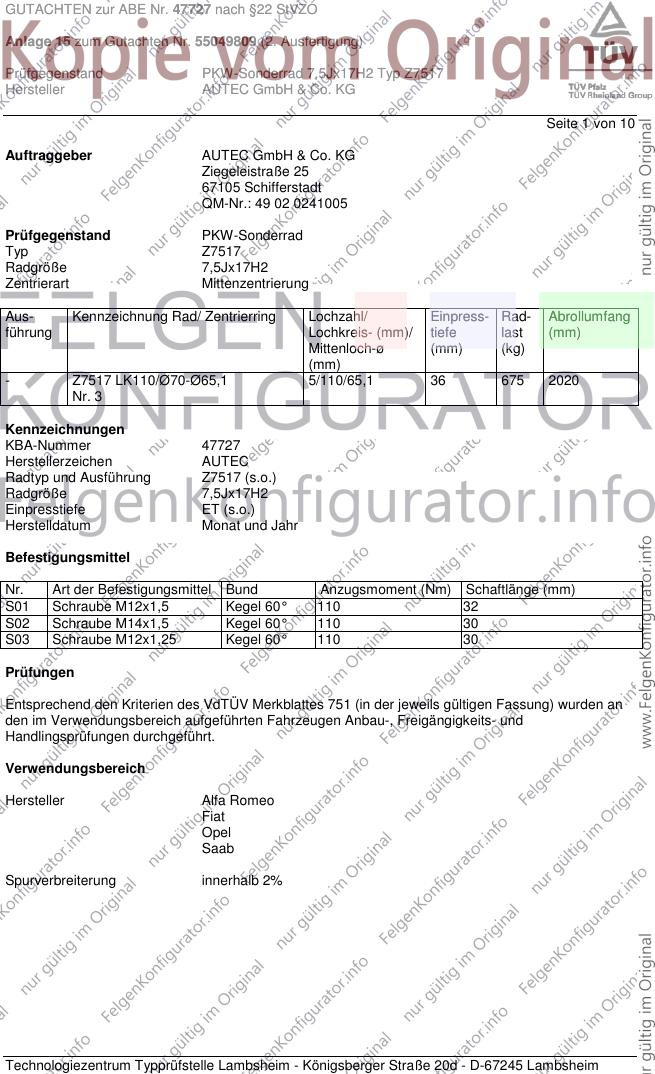

Seite 1 von 10
Auftraggeber AUTEC GmbH & Co. KG
Ziegeleistraße 25
67105 Schifferstadt
QM-Nr.: 49 02 0241005
Prüfgegenstand PKW-Sonderrad
Typ Z7517
Radgröße 7,5Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
- Z7517 LK110/Ø70-Ø65,1 5/110/65,1 36 675 2020
Nr. 3
Kennzeichnungen
KBA-Nummer 47727
Herstellerzeichen AUTEC
Radtyp und Ausführung Z7517 (s.o.)
Radgröße 7,5Jx17H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 110 32
S02 Schraube M14x1,5 Kegel 60° 110 30
S03 Schraube M12x1,25 Kegel 60° 110 30
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Alfa Romeo
Fiat
Opel
Saab
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47727 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55049809 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Z7517
Hersteller AUTEC GmbH & Co. KG

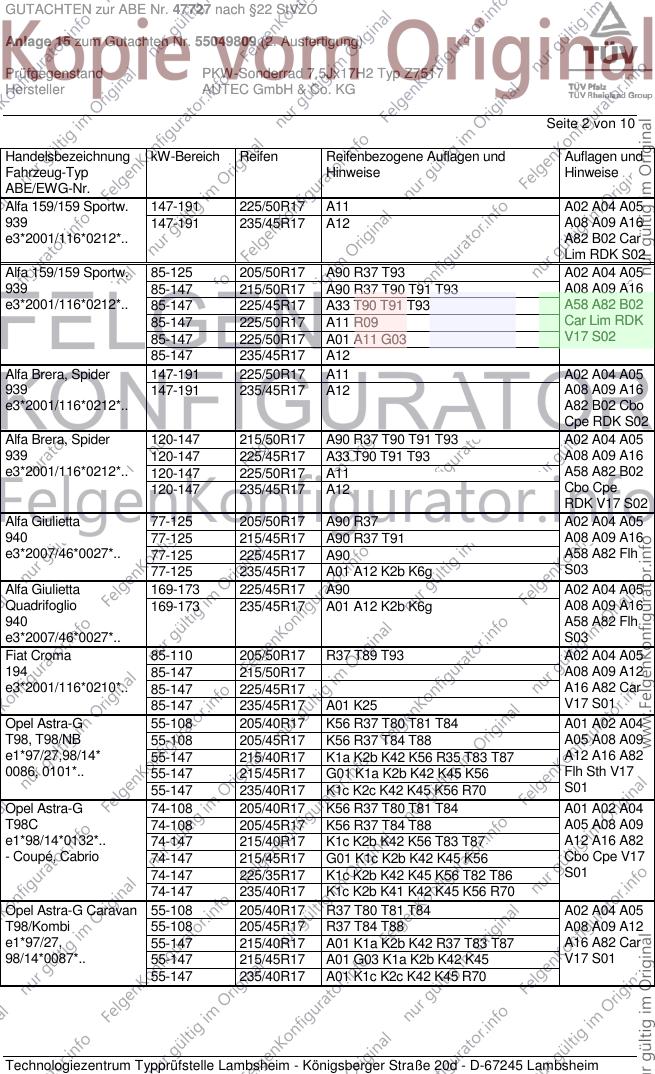

Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Alfa 159/159 Sportw. 147-191 225/50R17 A11 A02 A04 A05
939 147-191 235/45R17 A12 A08 A09 A16
e3*2001/116*0212*.. A82 B02 Car
Lim RDK S02
Alfa 159/159 Sportw. 85-125 205/50R17 A90 R37 T93 A02 A04 A05
939 85-147 215/50R17 A90 R37 T90 T91 T93 A08 A09 A16
e3*2001/116*0212*.. 85-147 225/45R17 A33 T90 T91 T93 A58 A82 B02
85-147 225/50R17 A11 R09 Car Lim RDK
85-147 225/50R17 A01 A11 G03 V17 S02
85-147 235/45R17 A12
Alfa Brera, Spider 147-191 225/50R17 A11 A02 A04 A05
939 147-191 235/45R17 A12 A08 A09 A16
e3*2001/116*0212*.. A82 B02 Cbo
Cpe RDK S02
Alfa Brera, Spider 120-147 215/50R17 A90 R37 T90 T91 T93 A02 A04 A05
939 120-147 225/45R17 A33 T90 T91 T93 A08 A09 A16
e3*2001/116*0212*.. 120-147 225/50R17 A11 A58 A82 B02
120-147 235/45R17 A12 Cbo Cpe
RDK V17 S02
Alfa Giulietta 77-125 205/50R17 A90 R37 A02 A04 A05
940 77-125 215/45R17 A90 R37 T91 A08 A09 A16
e3*2007/46*0027*.. 77-125 225/45R17 A90 A58 A82 Flh
77-125 235/45R17 A01 A12 K2b K6g S03
Alfa Giulietta 169-173 225/45R17 A90 A02 A04 A05
Quadrifoglio 169-173 235/45R17 A01 A12 K2b K6g A08 A09 A16
940 A58 A82 Flh
e3*2007/46*0027*.. S03
Fiat Croma 85-110 205/50R17 R37 T89 T93 A02 A04 A05
194 85-147 215/50R17 A08 A09 A12
e3*2001/116*0210*.. 85-147 225/45R17 A16 A82 Car
85-147 235/45R17 A01 K25 V17 S01
Opel Astra-G 55-108 205/40R17 K56 R37 T80 T81 T84 A01 A02 A04
T98, T98/NB 55-108 205/45R17 K56 R37 T84 T88 A05 A08 A09
e1*97/27,98/14* 55-147 215/40R17 K1a K2b K42 K56 R35 T83 T87 A12 A16 A82
0086, 0101*.. 55-147 215/45R17 G01 K1a K2b K42 K45 K56 Flh Sth V17
55-147 235/40R17 K1c K2c K42 K45 K56 R70 S01
Opel Astra-G 74-108 205/40R17 K56 R37 T80 T81 T84 A01 A02 A04
T98C 74-108 205/45R17 K56 R37 T84 T88 A05 A08 A09
e1*98/14*0132*.. 74-147 215/40R17 K1c K2b K42 K56 T83 T87 A12 A16 A82
- Coupé, Cabrio 74-147 215/45R17 G01 K1c K2b K42 K45 K56 Cbo Cpe V17
74-147 225/35R17 K1c K2b K42 K45 K56 T82 T86 S01
74-147 235/40R17 K1c K2b K41 K42 K45 K56 R70
Opel Astra-G Caravan 55-108 205/40R17 R37 T80 T81 T84 A02 A04 A05
T98/Kombi 55-108 205/45R17 R37 T84 T88 A08 A09 A12
e1*97/27, 55-147 215/40R17 A01 K1a K2b K42 R37 T83 T87 A16 A82 Car
98/14*0087*.. 55-147 215/45R17 A01 G03 K1a K2b K42 K45 V17 S01
55-147 235/40R17 A01 K1c K2c K42 K45 R70
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47727 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55049809 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Z7517
Hersteller AUTEC GmbH & Co. KG

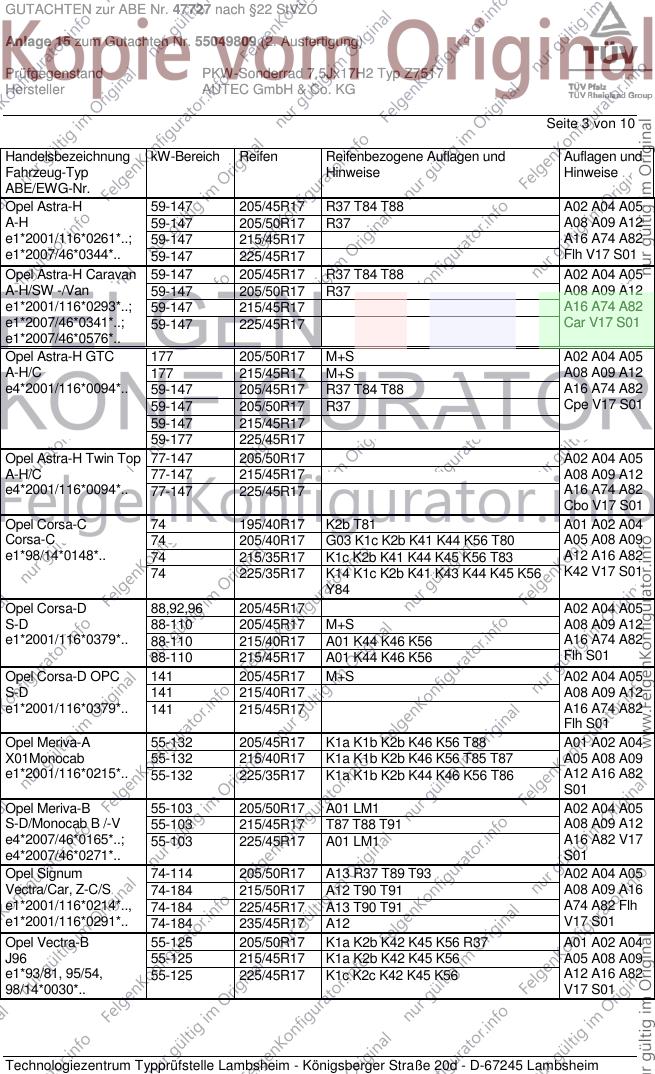

Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Astra-H 59-147 205/45R17 R37 T84 T88 A02 A04 A05
A-H 59-147 205/50R17 R37 A08 A09 A12
e1*2001/116*0261*..; 59-147 215/45R17 A16 A74 A82
e1*2007/46*0344*.. 59-147 225/45R17 Flh V17 S01
Opel Astra-H Caravan 59-147 205/45R17 R37 T84 T88 A02 A04 A05
A-H/SW -/Van 59-147 205/50R17 R37 A08 A09 A12
e1*2001/116*0293*..; 59-147 215/45R17 A16 A74 A82
e1*2007/46*0341*..; 59-147 225/45R17 Car V17 S01
e1*2007/46*0576*..
Opel Astra-H GTC 177 205/50R17 M+S A02 A04 A05
A-H/C 177 215/45R17 M+S A08 A09 A12
e4*2001/116*0094*.. 59-147 205/45R17 R37 T84 T88 A16 A74 A82
59-147 205/50R17 R37 Cpe V17 S01
59-147 215/45R17
59-177 225/45R17
Opel Astra-H Twin Top 77-147 205/50R17 A02 A04 A05
A-H/C 77-147 215/45R17 A08 A09 A12
e4*2001/116*0094*.. 77-147 225/45R17 A16 A74 A82
Cbo V17 S01
Opel Corsa-C 74 195/40R17 K2b T81 A01 A02 A04
Corsa-C 74 205/40R17 G03 K1c K2b K41 K44 K56 T80 A05 A08 A09
e1*98/14*0148*.. 74 215/35R17 K1c K2b K41 K44 K45 K56 T83 A12 A16 A82
74 225/35R17 K14 K1c K2b K41 K43 K44 K45 K56 K42 V17 S01
Y84
Opel Corsa-D 88,92,96 205/45R17 A02 A04 A05
S-D 88-110 205/45R17 M+S A08 A09 A12
e1*2001/116*0379*.. 88-110 215/40R17 A01 K44 K46 K56 A16 A74 A82
88-110 215/45R17 A01 K44 K46 K56 Flh S01
Opel Corsa-D OPC 141 205/45R17 M+S A02 A04 A05
S-D 141 215/40R17 A08 A09 A12
e1*2001/116*0379*.. 141 215/45R17 A16 A74 A82
Flh S01
Opel Meriva-A 55-132 205/45R17 K1a K1b K2b K46 K56 T88 A01 A02 A04
X01Monocab 55-132 215/40R17 K1a K1b K2b K46 K56 T85 T87 A05 A08 A09
e1*2001/116*0215*.. 55-132 225/35R17 K1a K1b K2b K44 K46 K56 T86 A12 A16 A82
S01
Opel Meriva-B 55-103 205/50R17 A01 LM1 A02 A04 A05
S-D/Monocab B /-V 55-103 215/45R17 T87 T88 T91 A08 A09 A12
e4*2007/46*0165*..; 55-103 225/45R17 A01 LM1 A16 A82 V17
e4*2007/46*0271*.. S01
Opel Signum 74-114 205/50R17 A13 R37 T89 T93 A02 A04 A05
Vectra/Car, Z-C/S 74-184 215/50R17 A12 T90 T91 A08 A09 A16
e1*2001/116*0214*.., 74-184 225/45R17 A13 T90 T91 A74 A82 Flh
e1*2001/116*0291*.. 74-184 235/45R17 A12 V17 S01
Opel Vectra-B 55-125 205/50R17 K1a K2b K42 K45 K56 R37 A01 A02 A04
J96 55-125 215/45R17 K1a K2b K42 K45 K56 A05 A08 A09
e1*93/81, 95/54, 55-125 225/45R17 K1c K2c K42 K45 K56 A12 A16 A82
98/14*0030*.. V17 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47727 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55049809 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Z7517
Hersteller AUTEC GmbH & Co. KG

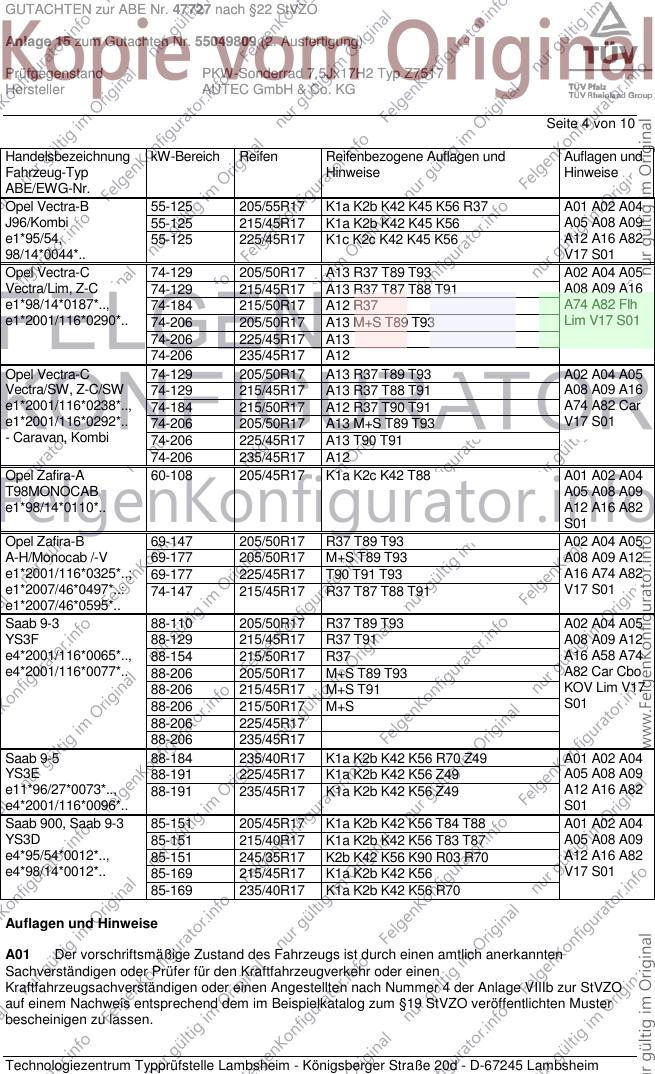

Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Vectra-B 55-125 205/55R17 K1a K2b K42 K45 K56 R37 A01 A02 A04
J96/Kombi 55-125 215/45R17 K1a K2b K42 K45 K56 A05 A08 A09
e1*95/54, 55-125 225/45R17 K1c K2c K42 K45 K56 A12 A16 A82
98/14*0044*.. V17 S01
Opel Vectra-C 74-129 205/50R17 A13 R37 T89 T93 A02 A04 A05
Vectra/Lim, Z-C 74-129 215/45R17 A13 R37 T87 T88 T91 A08 A09 A16
e1*98/14*0187*.., 74-184 215/50R17 A12 R37 A74 A82 Flh
e1*2001/116*0290*.. 74-206 205/50R17 A13 M+S T89 T93 Lim V17 S01
74-206 225/45R17 A13
74-206 235/45R17 A12
Opel Vectra-C 74-129 205/50R17 A13 R37 T89 T93 A02 A04 A05
Vectra/SW, Z-C/SW 74-129 215/45R17 A13 R37 T88 T91 A08 A09 A16
e1*2001/116*0238*.., 74-184 215/50R17 A12 R37 T90 T91 A74 A82 Car
e1*2001/116*0292*.. 74-206 205/50R17 A13 M+S T89 T93 V17 S01
- Caravan, Kombi 74-206 225/45R17 A13 T90 T91
74-206 235/45R17 A12
Opel Zafira-A 60-108 205/45R17 K1a K2c K42 T88 A01 A02 A04
T98MONOCAB A05 A08 A09
e1*98/14*0110*.. A12 A16 A82
S01
Opel Zafira-B 69-147 205/50R17 R37 T89 T93 A02 A04 A05
A-H/Monocab /-V 69-177 205/50R17 M+S T89 T93 A08 A09 A12
e1*2001/116*0325*..; 69-177 225/45R17 T90 T91 T93 A16 A74 A82
e1*2007/46*0497*..: 74-147 215/45R17 R37 T87 T88 T91 V17 S01
e1*2007/46*0595*..
Saab 9-3 88-110 205/50R17 R37 T89 T93 A02 A04 A05
YS3F 88-129 215/45R17 R37 T91 A08 A09 A12
e4*2001/116*0065*.., 88-154 215/50R17 R37 A16 A58 A74
e4*2001/116*0077*.. 88-206 205/50R17 M+S T89 T93 A82 Car Cbo
88-206 215/45R17 M+S T91 KOV Lim V17
88-206 215/50R17 M+S S01
88-206 225/45R17
88-206 235/45R17
Saab 9-5 88-184 235/40R17 K1a K2b K42 K56 R70 Z49 A01 A02 A04
YS3E 88-191 225/45R17 K1a K2b K42 K56 Z49 A05 A08 A09
e11*96/27*0073*.., 88-191 235/45R17 K1a K2b K42 K56 Z49 A12 A16 A82
e4*2001/116*0096*.. S01
Saab 900, Saab 9-3 85-151 205/45R17 K1a K2b K42 K56 T84 T88 A01 A02 A04
YS3D 85-151 215/40R17 K1a K2b K42 K56 T83 T87 A05 A08 A09
e4*95/54*0012*.., 85-151 245/35R17 K2b K42 K56 K90 R03 R70 A12 A16 A82
e4*98/14*0012*.. 85-169 215/45R17 K1a K2b K42 K56 V17 S01
85-169 235/40R17 K1a K2b K42 K56 R70
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47727 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55049809 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Z7517
Hersteller AUTEC GmbH & Co. KG

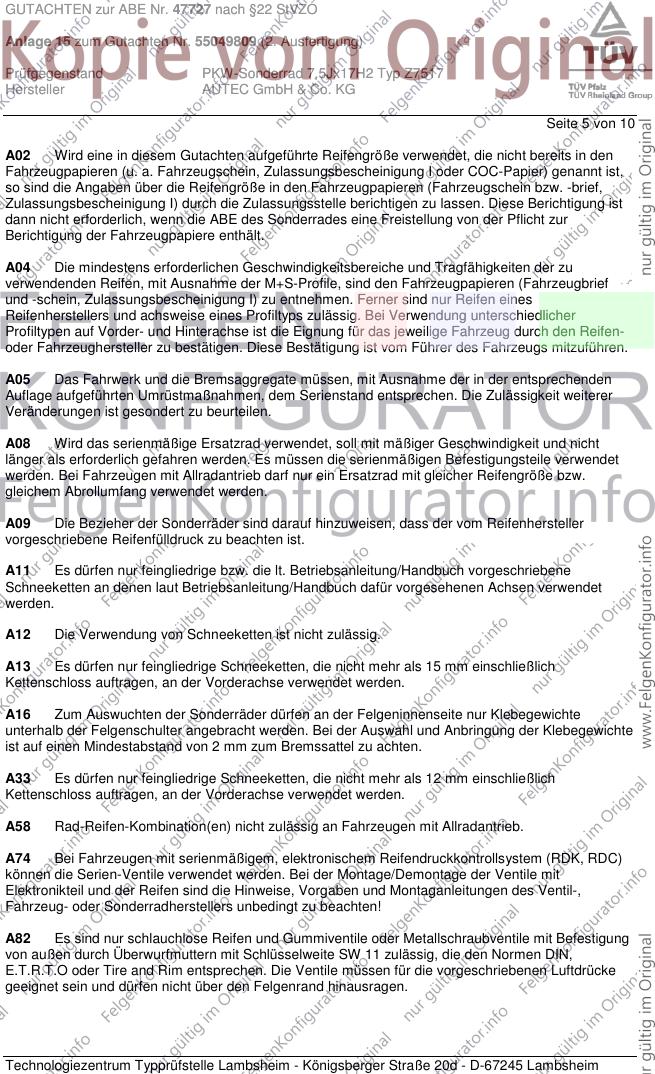

Seite 5 von 10
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte
ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A74 Bei Fahrzeugen mit serienmäßigem, elektronischem Reifendruckkontrollsystem (RDK, RDC)
können die Serien-Ventile verwendet werden. Bei der Montage/Demontage der Ventile mit
Elektronikteil und der Reifen sind die Hinweise, Vorgaben und Montaganleitungen des Ventil-,
Fahrzeug- oder Sonderradherstellers unbedingt zu beachten!
A82 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen durch Überwurfmuttern mit Schlüsselweite SW 11 zulässig, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile müssen für die vorgeschriebenen Luftdrücke
geeignet sein und dürfen nicht über den Felgenrand hinausragen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47727 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55049809 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Z7517
Hersteller AUTEC GmbH & Co. KG

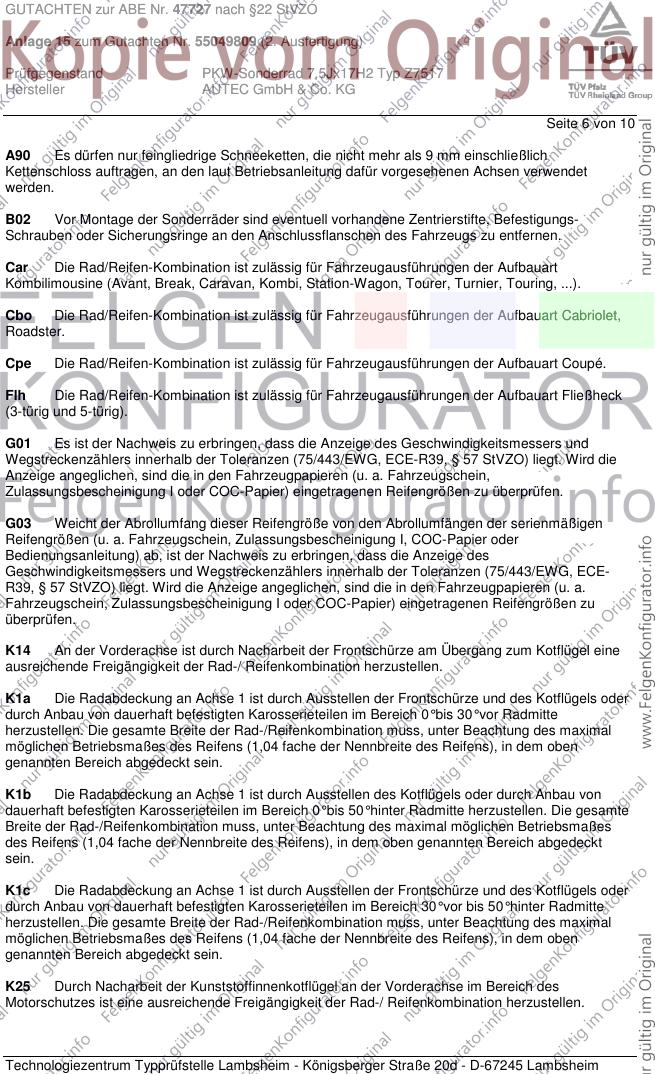

Seite 6 von 10
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47727 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55049809 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Z7517
Hersteller AUTEC GmbH & Co. KG

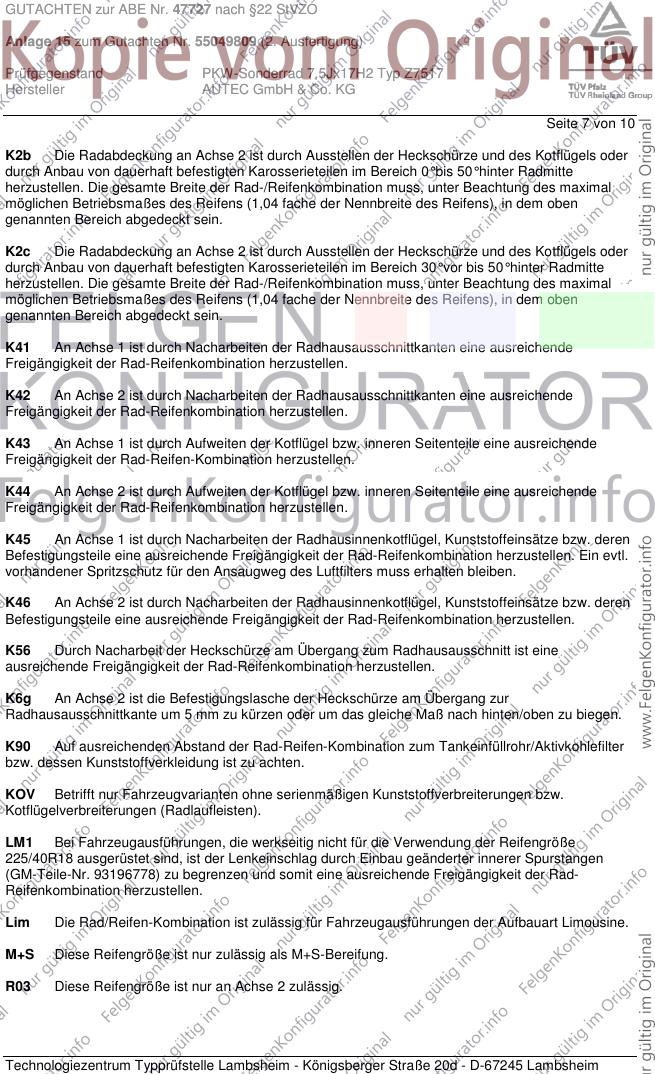

Seite 7 von 10
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
LM1 Bei Fahrzeugausführungen, die werkseitig nicht für die Verwendung der Reifengröße
225/40R18 ausgerüstet sind, ist der Lenkeinschlag durch Einbau geänderter innerer Spurstangen
(GM-Teile-Nr. 93196778) zu begrenzen und somit eine ausreichende Freigängigkeit der Rad-
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47727 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55049809 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Z7517
Hersteller AUTEC GmbH & Co. KG

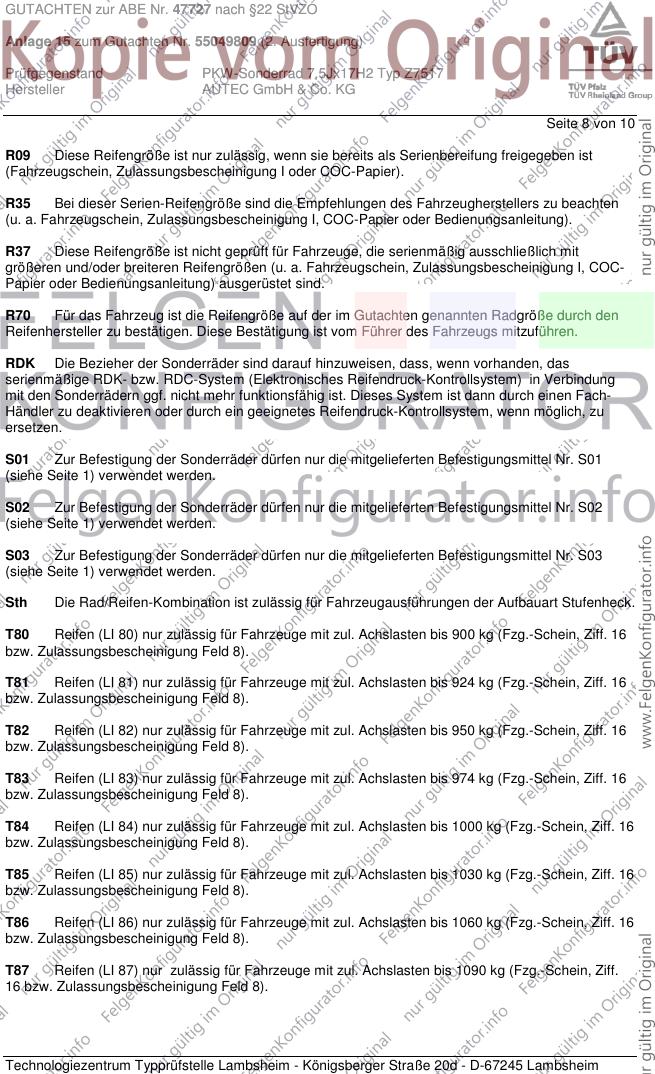

Seite 8 von 10
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, dass, wenn vorhanden, das
serienmäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung
mit den Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-
Händler zu deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu
ersetzen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47727 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55049809 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Z7517
Hersteller AUTEC GmbH & Co. KG

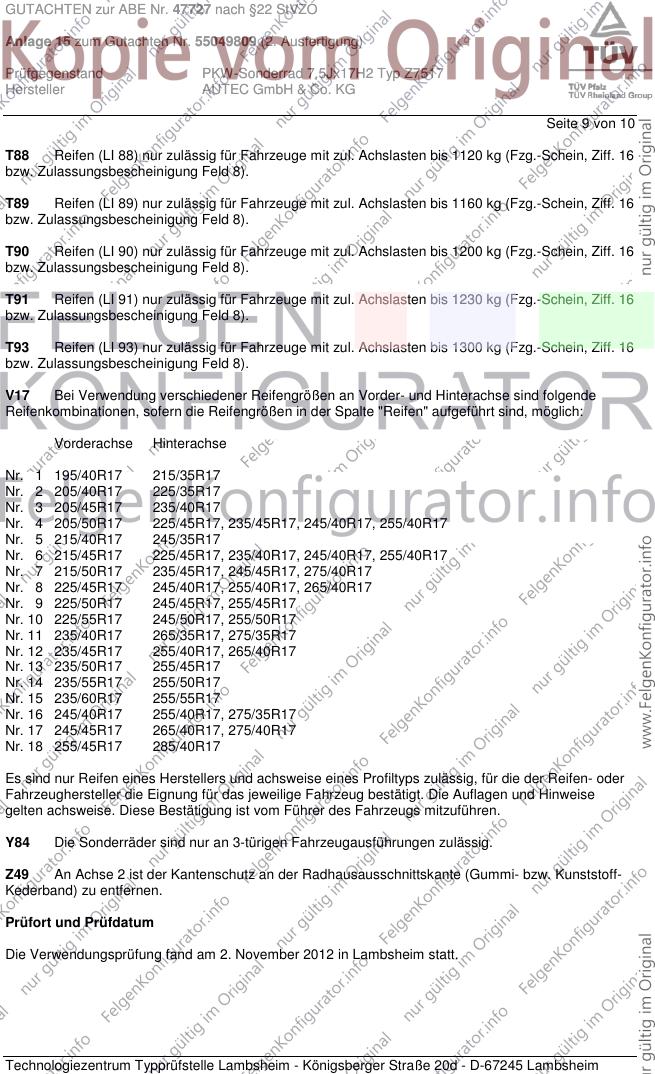

Seite 9 von 10
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 215/40R17 245/35R17
Nr. 6 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 7 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 8 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 9 225/50R17 245/45R17, 255/45R17
Nr. 10 225/55R17 245/50R17, 255/50R17
Nr. 11 235/40R17 265/35R17, 275/35R17
Nr. 12 235/45R17 255/40R17, 265/40R17
Nr. 13 235/50R17 255/45R17
Nr. 14 235/55R17 255/50R17
Nr. 15 235/60R17 255/55R17
Nr. 16 245/40R17 255/40R17, 275/35R17
Nr. 17 245/45R17 265/40R17, 275/40R17
Nr. 18 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Y84 Die Sonderräder sind nur an 3-türigen Fahrzeugausführungen zulässig.
Z49 An Achse 2 ist der Kantenschutz an der Radhausausschnittskante (Gummi- bzw. Kunststoff-
Kederband) zu entfernen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 2. November 2012 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47727 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55049809 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Z7517
Hersteller AUTEC GmbH & Co. KG
Seite 10 von 10
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum April 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 2. November 2012
Haasis 00186682.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
