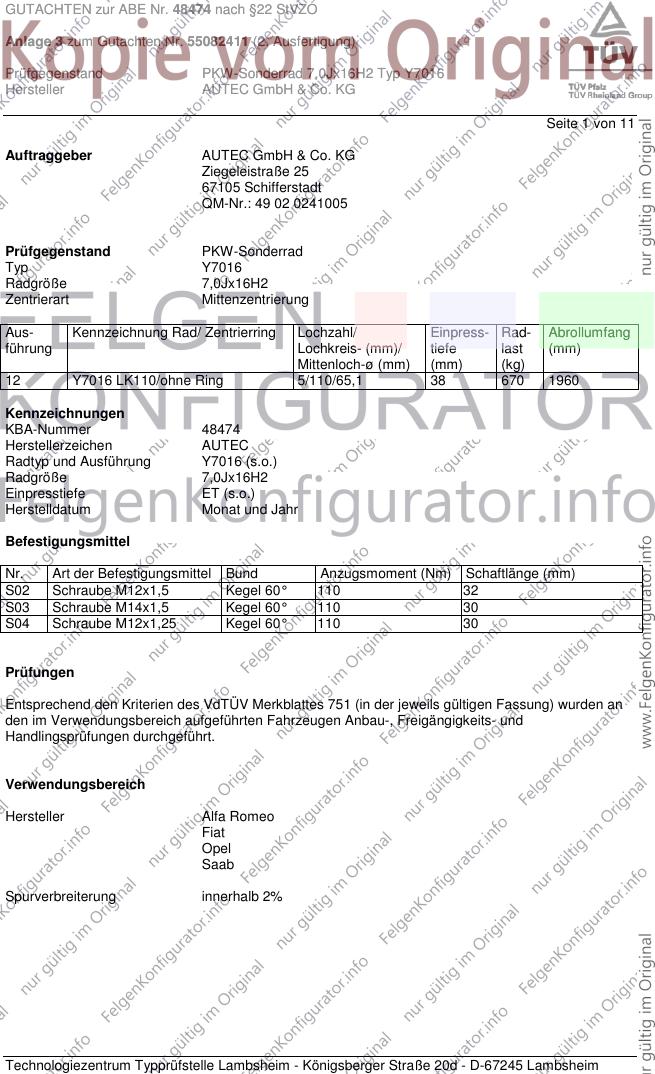

GUTACHTEN zur ABE Nr. 48474 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55082411 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Y7016
Hersteller AUTEC GmbH & Co. KG
Seite 1 von 11
Auftraggeber AUTEC GmbH & Co. KG
Ziegeleistraße 25
67105 Schifferstadt
QM-Nr.: 49 02 0241005
Prüfgegenstand PKW-Sonderrad
Typ Y7016
Radgröße 7,0Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
12 Y7016 LK110/ohne Ring 5/110/65,1 38 670 1960
Kennzeichnungen
KBA-Nummer 48474
Herstellerzeichen AUTEC
Radtyp und Ausführung Y7016 (s.o.)
Radgröße 7,0Jx16H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M12x1,5 Kegel 60° 110 32
S03 Schraube M14x1,5 Kegel 60° 110 30
S04 Schraube M12x1,25 Kegel 60° 110 30
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Alfa Romeo
Fiat
Opel
Saab
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48474 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55082411 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Y7016
Hersteller AUTEC GmbH & Co. KG
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Alfa 159/159 Sportw. 85-125 205/55R16 A33 R37 T91 T94 0A1 A01 A02
939 85-136 215/55R16 A90 T91 T93 A04 A05 A08
e3*2001/116*0212*.. 85-136 225/50R16 A12 K2b K92 T92 T93 A09 A16 A58
A74 A82 B01
B02 B03 B29
B50 Car Lim
V16 S03
Alfa Brera, Spider 120-136 215/55R16 A90 T91 T93 0A1 A01 A02
939 120-136 225/50R16 A12 K92 T92 T93 A04 A05 A08
e3*2001/116*0212*.. A09 A16 A58
A74 A82 B01
B02 B03 B29
B50 Cbo Cpe
S03
Alfa Giulietta 77-125 195/55R16 A11 T91 0A1 A02 A04
940 77-125 195/60R16 A33 A05 A08 A09
e3*2007/46*0027*.. 77-125 205/55R16 A33 A16 A58 A82
77-125 215/50R16 A12 B03 B33 Flh
77-125 215/55R16 A12 V16 S04
77-125 225/50R16 A01 A12 K2b K6g
Fiat Croma 85-110 205/55R16 A11 R37 0A1 A02 A04
194 85-147 215/55R16 A90 A05 A08 A09
e3*2001/116*0210*.. 85-147 225/50R16 A12 A16 A82 Car
85-147 235/50R16 A12 R03 V16 S02
Opel Astra-G 55-108 195/50R16 K56 R37 T83 T84 0A1 A01 A02
T98, T98/NB 55-108 205/45R16 K56 R37 T83 T87 A04 A05 A08
e1*97/27,98/14* 55-147 205/50R16 K1a K2b K42 K56 R35 A09 A12 A16
0086, 0101*.. 55-147 205/50R16 K1a K2b K42 K56 M+S R09 A82 B03 Flh
55-147 215/45R16 K1a K2b K42 K56 T85 T86 Sth V16 S02
55-147 225/45R16 K1a K2b K42 K56
Opel Astra-G 74-108 195/50R16 K56 R37 T84 0A1 A01 A02
T98C 74-108 205/45R16 K1a K2b K56 R37 T83 T87 A04 A05 A08
e1*98/14*0132*.. 74-147 205/50R16 K1c K2b K42 K56 R35 T83 T87 A09 A12 A16
- Coupé, Cabrio 74-147 215/45R16 K1c K2b K42 K56 T85 T86 A82 B03 Cbo
74-147 225/45R16 K1c K2b K42 K45 K56 Cpe V16 S02
Opel Astra-G Caravan 55-108 195/50R16 R37 T83 T84 0A1 A02 A04
T98/Kombi 55-108 205/45R16 R37 T83 T87 A05 A08 A09
e1*97/27, 55-147 205/50R16 A01 K1a K2b K42 R35 T86 A12 A16 A82
98/14*0087*.. 55-147 215/45R16 A01 K1a K2b K42 T85 T86 Car V16 S02
55-147 225/45R16 A01 K1a K2b K42
Opel Astra-H 59-103 195/55R16 A11 R37 0A1 A02 A04
A-H 59-103 205/50R16 A12 R37 A05 A08 A09
e1*2001/116*0261*..; 59-147 205/55R16 A12 A16 A74 A82
e1*2007/46*0344*.. 59-147 215/50R16 A12 Flh V16 S02
59-147 225/45R16 A12
59-147 225/50R16 A01 A12 K44
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48474 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55082411 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Y7016
Hersteller AUTEC GmbH & Co. KG
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Astra-H Caravan 59-103 195/55R16 A11 R37 0A1 A02 A04
A-H/SW -/Van 59-103 205/50R16 A12 R37 A05 A08 A09
e1*2001/116*0293*..; 59-147 205/55R16 A12 A16 A74 A82
e1*2007/46*0341*..; 59-147 215/50R16 A12 Car V16 S02
e1*2007/46*0576*.. 59-147 225/45R16 A12
59-147 225/50R16 A01 A12 K44
Opel Astra-H GTC 59-103 195/55R16 A11 R37 0A1 A02 A04
A-H/C 59-103 205/50R16 A12 R37 A05 A08 A09
e4*2001/116*0094*.. 59-147 205/55R16 A12 A16 A74 A82
59-147 215/50R16 A12 Cpe V16 S02
59-147 225/45R16 A12
59-147 225/50R16 A01 A12 K44
Opel Astra-H Twin Top 77-147 205/55R16 0A1 A02 A04
A-H/C 77-147 215/50R16 A05 A08 A09
e4*2001/116*0094*.. 77-147 225/45R16 A12 A16 A74
77-147 225/50R16 A01 K44 A82 Cbo V16
S02
Opel Corsa-C 74 195/45R16 T80 T84 0A1 A02 A04
Corsa-C 74 205/45R16 A01 K2b K41 K42 K45 A05 A08 A09
e1*98/14*0148*.. 74 215/40R16 A01 K1c K2b K42 A12 A16 A82
V16 S02
Opel Corsa-D 88,92,96 195/55R16 0A1 A02 A04
S-D 88,92,96 205/50R16 A01 K44 K46 K56 A05 A08 A09
e1*2001/116*0379*.. 88,92,96 215/50R16 A01 K1a K2b K41 K44 K46 K56 A12 A16 A74
88,92,96 225/45R16 A01 K44 K46 K56 A82 Flh V16
88-110 195/55R16 M+S S02
88-110 205/50R16 A01 K44 K46 K56 M+S
Opel Corsa-D OPC 141 195/55R16 M+S 0A1 A02 A04
S-D 141 205/50R16 M+S A05 A08 A09
e1*2001/116*0379*.. A12 A16 A74
A82 Flh S02
Opel Meriva-A 132 195/50R16 K2b K46 K56 M+S T88 0A1 A01 A02
X01Monocab 55-132 205/50R16 K1a K1b K2b K46 K56 A04 A05 A08
e1*2001/116*0215*.. 55-132 215/45R16 K1a K1b K2b K46 K56 T85 T86 A09 A12 A16
55-132 225/45R16 K1a K1b K2b K46 K56 A82 V16 S02
55-92 195/50R16 K2b K46 K56 R37 T88
55-92 215/40R16 K1a K1b K2b K46 K56 T86
Opel Meriva-B 55-103 205/50R16 A12 T87 T91 0A1 A02 A04
S-D/Monocab B /-V 55-103 205/55R16 A12 T88 T89 A05 A08 A09
e4*2007/46*0165*..; 55-96 195/55R16 A91 R37 T87 T91 A16 A82 S02
e4*2007/46*0271*.. 55-96 195/60R16 A12 R37 R50
incl. Facelift 2014
Opel Omega-B 74-160 205/55R16 A11 T88 T89 T91 T92 0A1 A02 A04
V94, Omega-B 74-160 215/55R16 A11 T93 A05 A08 A09
G684, e1*96/79, 74-160 225/50R16 A11 T93 A16 A82 V16
98/14*0077*.. 74-160 225/55R16 A11 S02
74-160 235/50R16 A12 R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48474 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55082411 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Y7016
Hersteller AUTEC GmbH & Co. KG
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Omega-B 74-160 205/55R16 A11 R70 0A1 A02 A04
V94/K.,Omega-B-Car 74-160 215/55R16 A11 T93 T95 A05 A08 A09
G685, e1*96/79, 74-160 225/50R16 A11 R70 A16 A82 V16
98/14*0078*.. 74-160 225/55R16 A11 T94 T95 132 S02
- Caravan, Kombi 74-160 235/50R16 A12 R03
Opel Signum 74-114 205/55R16 A13 R37 T91 0A1 A02 A04
Vectra/Car, Z-C/S 74-184 215/55R16 A13 A05 A08 A09
e1*2001/116*0214*.., 74-184 225/50R16 A12 A16 A74 A82
e1*2001/116*0291*.. 74-184 235/50R16 A01 A12 K1a K1b K2b B03 DB8 Flh
V16 S02
Opel Vectra-B 55-125 205/50R16 K1a K2b K42 K45 K56 0A1 A01 A02
J96 55-125 205/55R16 K1a K2b K41 K42 K45 K56 A04 A05 A08
e1*93/81, 95/54, 55-125 225/45R16 K1a K2b K42 K45 K56 A09 A12 A16
98/14*0030*.. 55-125 225/50R16 K1a K2c K41 K42 K45 K56 A82 V16 S02
Opel Vectra-B 55-125 205/50R16 K1a K2b K42 K45 K56 T86 T87 0A1 A01 A02
J96/Kombi 55-125 205/55R16 K1a K2b K41 K42 K45 K56 A04 A05 A08
e1*95/54, 55-125 225/45R16 K1a K2b K42 K45 K56 A09 A12 A16
98/14*0044*.. 55-125 225/50R16 K1a K2c K41 K42 K45 K56 A82 V16 S02
Opel Vectra-C 74-129 205/55R16 A13 R37 T91 0A1 A02 A04
Vectra/Lim, Z-C 74-129 215/50R16 A13 R37 A05 A08 A09
e1*98/14*0187*.., 74-184 215/55R16 A13 A16 A74 A82
e1*2001/116*0290*.. 74-184 225/50R16 A12 B03 DB8 Flh
74-184 235/50R16 A01 A12 K1a K1b K25 K2b Lim V16 S02
Opel Vectra-C 74-129 205/55R16 A13 R37 T91 0A1 A02 A04
Vectra/SW, Z-C/SW 74-129 215/50R16 A13 R37 T90 A05 A08 A09
e1*2001/116*0238*.., 74-184 215/55R16 A11 A16 A74 A82
e1*2001/116*0292*.. 74-184 225/50R16 A12 B03 Car DB8
- Caravan, Kombi 74-184 235/50R16 A01 A12 K1a K1b K2b V16 S02
Opel Zafira-B 69-147 205/55R16 A12 T91 T94 0A1 A02 A04
A-H/Monocab /-V 74-110 195/60R16 A33 R37 R50 T89 A05 A08 A09
e1*2001/116*0325*..; A16 A74 A82
e1*2007/46*0497*..: B03 S02
e1*2007/46*0595*..
Saab 9-3 88-110 205/55R16 A30 R37 T91 0A1 A02 A04
YS3F 88-129 215/50R16 A12 R37 A05 A08 A09
e4*2001/116*0065*.., 88-188 205/55R16 A30 M+S T91 A16 A58 A74
e4*2001/116*0077*.. 88-188 215/55R16 A12 A82 B03 Car
88-188 225/50R16 A01 A12 K25 Cbo DB8
KOV Lim V16
S02
Saab 9-5 88-147 205/55R16 K1a K2b K42 K56 R37 0A1 A01 A02
YS3E 88-184 215/55R16 K1a K2b K42 K56 A04 A05 A08
e11*96/27*0073*.., 88-184 225/50R16 K1c K2c K42 K56 A09 A12 A16
e4*2001/116*0096*.. 88-191 205/55R16 K1a K2b K42 K56 M+S R37 A82 B03 V16
88-191 215/55R16 K1a K2b K42 K56 M+S Z49 S02
Saab 900, Saab 9-3 169 205/50R16 K1a K2b K42 K56 M+S 0A1 A01 A02
YS3D 85-151 205/50R16 K1a K2b K42 K56 A04 A05 A08
e4*95/54*0012*.., 85-151 225/45R16 K1a K2b K42 K56 A09 A12 A16
e4*98/14*0012*.. A82 V16 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48474 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55082411 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Y7016
Hersteller AUTEC GmbH & Co. KG
Seite 5 von 11

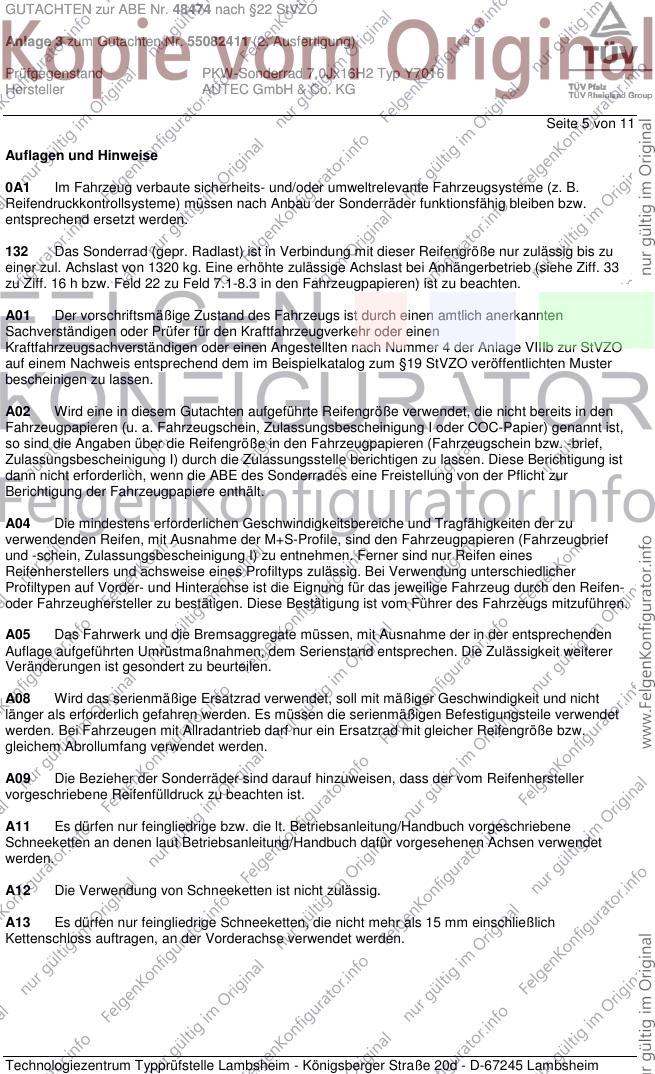

Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
132 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1320 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48474 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55082411 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Y7016
Hersteller AUTEC GmbH & Co. KG
Seite 6 von 11
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist
auf einen Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A74 Bei Fahrzeugen mit serienmäßigem, elektronischem Reifendruckkontrollsystem (RDK, RDC)
können die Serien-Ventile verwendet werden. Bei der Montage/Demontage der Ventile mit
Elektronikteil und der Reifen sind die Hinweise, Vorgaben und Montaganleitungen des Ventil-,
Fahrzeug- oder Sonderradherstellers unbedingt zu beachten!
A82 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen durch Überwurfmuttern mit Schlüsselweite SW 11 zulässig, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile müssen für die vorgeschriebenen Luftdrücke
geeignet sein und dürfen nicht über den Felgenrand hinausragen.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B01 Die Sonderräder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Festsattelbremse
an Achse 1.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B29 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 330 mm an Achse 1.
B33 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 330mm oder größer an Achse1.
B50 Die Kabel bzw. deren Halterungen für die Verschleißanzeige oder ABS-Kabel sind so zu
verlegen bzw. zu verändern, dass mindestens 6 mm Abstand zur Rad- / Reifenkombination vorhanden
ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48474 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55082411 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Y7016
Hersteller AUTEC GmbH & Co. KG
Seite 7 von 11
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
DB8 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 345 mm oder größer an Achse1.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

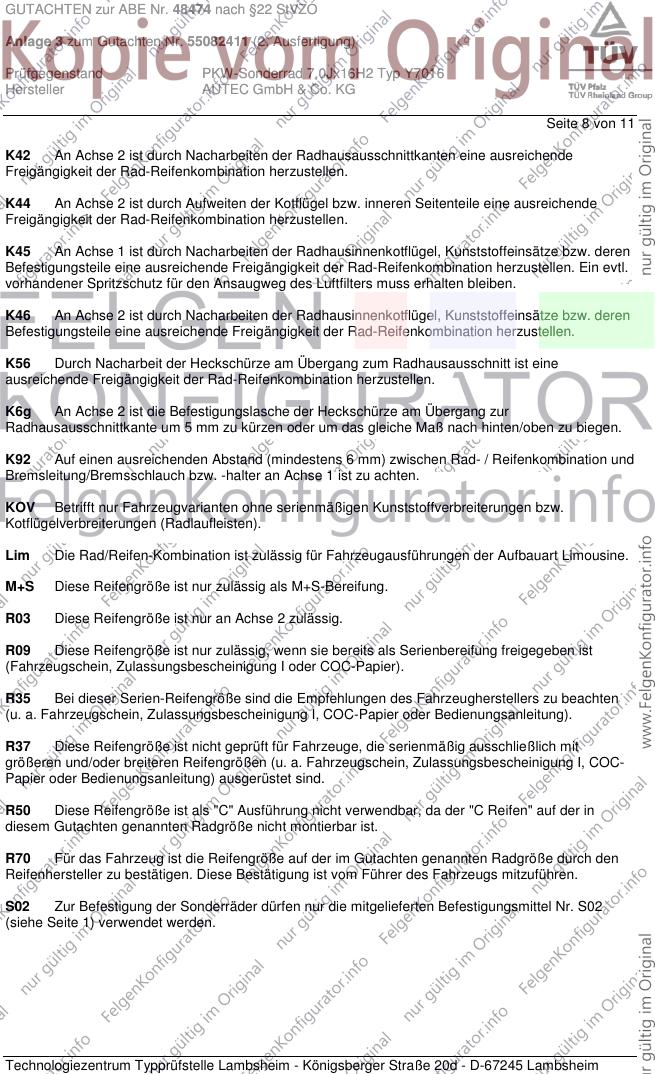

GUTACHTEN zur ABE Nr. 48474 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55082411 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Y7016
Hersteller AUTEC GmbH & Co. KG
Seite 8 von 11
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K92 Auf einen ausreichenden Abstand (mindestens 6 mm) zwischen Rad- / Reifenkombination und
Bremsleitung/Bremsschlauch bzw. -halter an Achse 1 ist zu achten.
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R50 Diese Reifengröße ist als "C" Ausführung nicht verwendbar, da der "C Reifen" auf der in
diesem Gutachten genannten Radgröße nicht montierbar ist.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

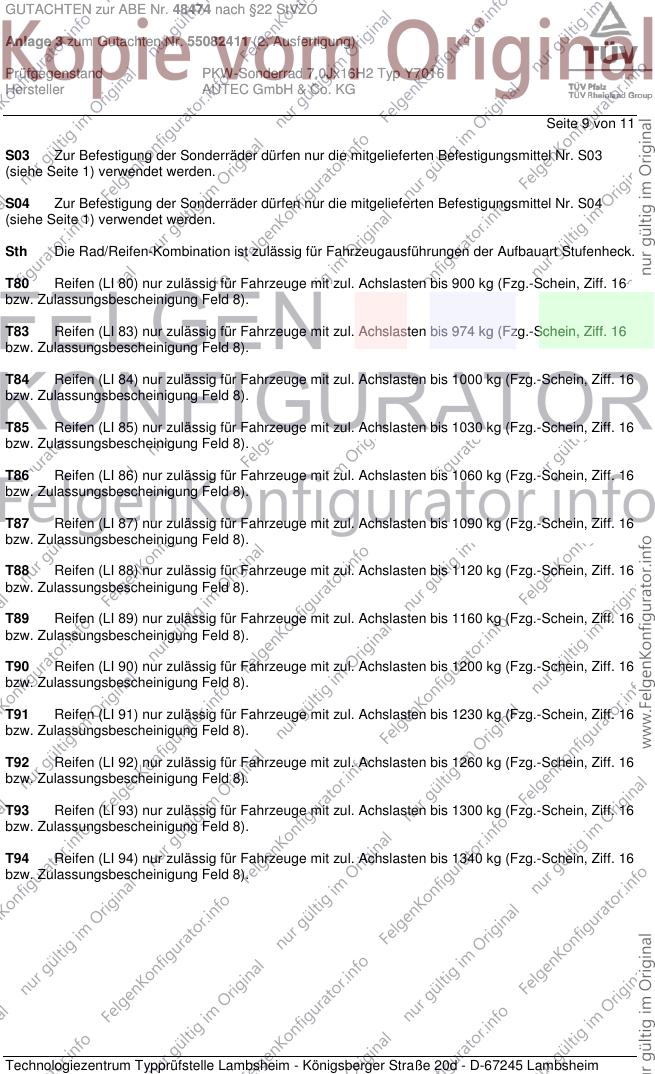

GUTACHTEN zur ABE Nr. 48474 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55082411 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Y7016
Hersteller AUTEC GmbH & Co. KG
Seite 9 von 11
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

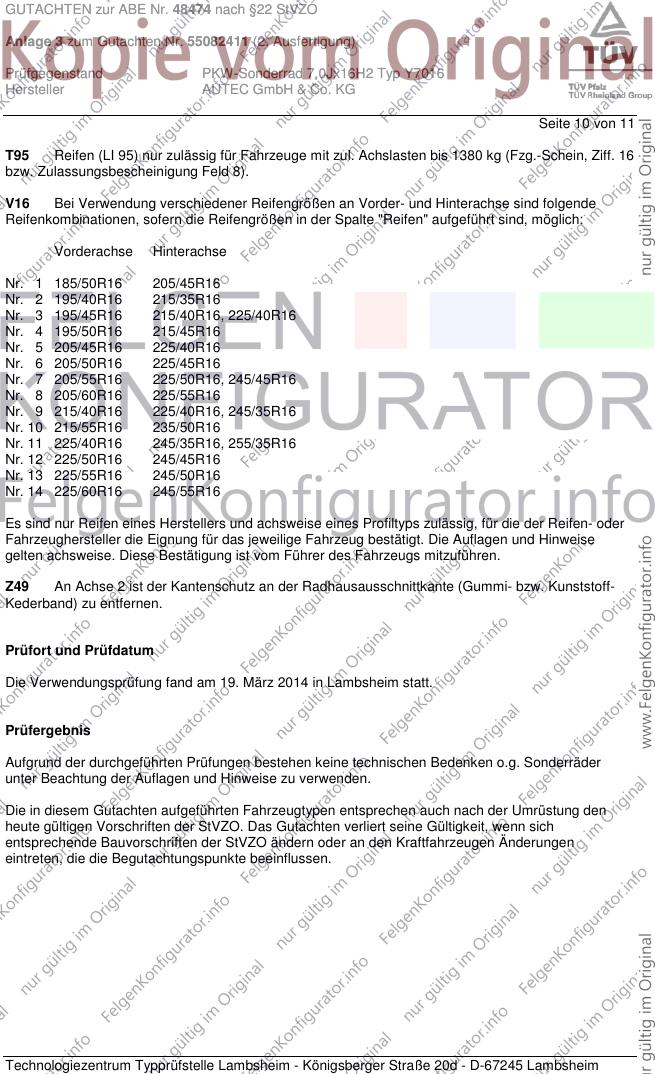

GUTACHTEN zur ABE Nr. 48474 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55082411 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Y7016
Hersteller AUTEC GmbH & Co. KG
Seite 10 von 11
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16, 255/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Z49 An Achse 2 ist der Kantenschutz an der Radhausausschnittkante (Gummi- bzw. Kunststoff-
Kederband) zu entfernen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 19. März 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48474 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55082411 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Y7016
Hersteller AUTEC GmbH & Co. KG
Seite 11 von 11
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum August 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 19. März 2014
Haasis 00208246.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
