GUTACHTEN zur ABE Nr. 47618 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55015709 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ RE-01 8017
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 1 von 10
Auftraggeber Dt. Brennstoffvertrieb GmbH
Paradiesstraße 14b
97080 Würzburg
QM-Nr. 04102020050
Prüfgegenstand PKW-Sonderrad
Modell RE-01
Typ RE-01 8017
Radgröße 8Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
35726 RE-01 8017 / Ø74,1-Ø65,1 5/112/65,1 35 740 2105
35727
33704
Kennzeichnungen
KBA-Nummer 47618
Herstellerzeichen DBV GERMANY
Radtyp und Ausführung RE-01 8017
Radgröße 8Jx17H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Spezialschraube Kegel 60° 110 28 49423
Typ:B48LE M12x1,5
S02 Spezialschraube Kegel 60° 110 29,5 49468
Typ:B39LE M12x1,25
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Alfa Romeo
Fiat
Opel
Saab
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47618 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55015709 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ RE-01 8017
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Alfa Giulietta 77-125 215/45R17 K2b K6g R37 T91 0A1 A01 A02
940 77-125 225/45R17 K2b K6g A04 A05 A08
e3*2007/46*0027*.. 77-125 235/40R17 K1b K2b K4i K6a K6h A09 A12 A14
77-125 235/45R17 K1b K2b K4i K6a K6h A21 A58 B29
77-125 245/40R17 K1c K2b K4i K6a K6h Flh V17 S02
Fiat Croma 85-110 205/50R17 R37 R70 T89 T93 0A1 A02 A04
194 85-147 215/50R17 R70 A05 A08 A09
e3*2001/116*0210*.. 85-147 225/45R17 A12 A14 A21
85-147 235/45R17 A01 K25 Car V17 S01
85-147 245/40R17 R03
Opel Astra-G 55-108 205/40R17 K1a K2b K42 R37 T80 T81 T84 0A1 A01 A02
T98, T98/NB 55-108 205/45R17 K1a K2b K42 R37 R70 T84 T88 A04 A05 A08
e1*97/27,98/14* 55-147 215/40R17 K1a K2b K42 R35 T83 T85 T87 A09 A12 A14
0086, 0101*.. 55-147 215/45R17 G01 K1a K2b K42 K45 A21 Flh K56
55-147 235/40R17 K1c K2c K41 K42 K45 Sth V17 S01
Opel Astra-G 74-108 205/40R17 K1c K2b K42 R37 T80 T81 T84 0A1 A01 A02
T98C 74-108 205/45R17 K1c K2b K42 K45 R37 R70 T84 A04 A05 A08
e1*98/14*0132*.. 74-147 215/40R17 K1c K2b K42 K45 T83 T85 T87 A09 A12 A14
- Coupé, Cabrio 74-147 215/45R17 G01 K1c K2b K42 K45 A21 Cbo Cpe
74-147 225/35R17 K1c K2b K42 K45 T82 T86 K56 V17 S01
74-147 235/40R17 K1c K2b K41 K42 K45
Opel Astra-G Caravan 55-108 205/40R17 K1a K2b K42 R37 T80 T81 T84 0A1 A01 A02
T98/Kombi 55-108 205/45R17 K1a K2b K42 R37 R70 A04 A05 A08
e1*97/27, 55-147 215/40R17 K1a K2b K42 R37 T83 T85 A09 A12 A14
98/14*0087*.. 55-147 215/45R17 G03 K1a K2b K42 K45 A21 Car V17
55-147 235/40R17 K1c K2c K41 K42 K45 S01
Opel Astra-H 59-147 205/50R17 A01 K2b K44 R37 R70 0A1 A02 A04
A-H 59-147 215/45R17 A05 A08 A09
e1*2001/116*0261*..; 59-147 225/45R17 A01 K2b K44 A12 A14 A21
e1*2007/46*0344*.. 59-147 235/40R17 A01 K2b K44 Flh V17 S01
59-147 245/40R17 A01 K2b K44 R03
Opel Astra-H Caravan 59-147 205/50R17 A01 K2b K44 R37 R70 0A1 A02 A04
A-H/SW -/Van 59-147 215/45R17 A05 A08 A09
e1*2001/116*0293*..; 59-147 225/45R17 A01 K2b K44 A12 A14 A21
e1*2007/46*0341*..; 59-147 235/40R17 A01 K2b K44 Car V17 S01
e1*2007/46*0576*.. 59-147 245/40R17 A01 K2b K44 R03
Opel Astra-H GTC 177 205/50R17 A01 K2b K44 M+S R70 0A1 A02 A04
A-H/C 177 215/45R17 M+S A05 A08 A09
e4*2001/116*0094*.. 59-147 205/50R17 A01 K2b K44 R37 R70 A12 A14 A21
59-147 215/45R17 Cpe V17 S01
59-177 225/45R17 A01 K2b K44
59-177 235/40R17 A01 K1a K2b K44
59-177 245/40R17 A01 K1a K1b K2c K44
Opel Astra-H Twin Top 77-147 205/50R17 A01 K2b K44 R70 0A1 A02 A04
A-H/C 77-147 215/45R17 A05 A08 A09
e4*2001/116*0094*.. 77-147 225/45R17 A01 K2b K44 A12 A14 A21
77-147 235/40R17 A01 K1a K2b K44 Cbo V17 S01
77-147 245/40R17 A01 K1a K1b K2b K44
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47618 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55015709 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ RE-01 8017
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Corsa-C 74 205/40R17 G03 K1c K2b K41 K42 K43 K56 T80 0A1 A01 A02
Corsa-C 74 215/35R17 K1c K2b K41 K42 K43 K45 K56 T79 A04 A05 A08
e1*98/14*0148*.. T83 A09 A12 A14
74 225/35R17 K14 K1c K2c K41 K42 K43 K45 K56 A21 K44 V17
Y84 S01
Opel Corsa-D 88-110 215/40R17 K1c K2b K41 K44 K46 K56 0A1 A01 A02
S-D 88-110 215/45R17 K1c K2b K41 K44 K46 K56 A04 A05 A08
e1*2001/116*0379*.. 88-110 235/40R17 K1c K2a K2b K41 K43 K44 K46 K56 A09 A12 A14
A21 Flh S01
Opel Corsa-D OPC 141 215/40R17 K1c K2b K44 K46 K56 0A1 A01 A02
S-D 141 215/45R17 K1c K2b K41 K44 K46 K56 A04 A05 A08
e1*2001/116*0379*.. 141 235/40R17 K1c K2b K41 K43 K44 K46 K56 A09 A12 A14
A21 Flh S01
Opel Meriva-A 55-132 215/40R17 K1a K1b K2b K46 K56 T85 T87 0A1 A01 A02
X01Monocab 55-132 225/35R17 K1c K2b K44 K46 K56 T86 A04 A05 A08
e1*2001/116*0215*.. A09 A12 A14
A21 S01
Opel Meriva-B 55-103 215/45R17 T87 T88 T91 0A1 A02 A04
S-D/Monocab B /-V 55-103 225/45R17 A01 LM1 A05 A08 A09
e4*2007/46*0165*..; A12 A14 A21
e4*2007/46*0271*.. S01
incl. Facelift 2014
Opel Omega-B 74-160 225/45R17 R37 0A1 A02 A04
V94, Omega-B 74-160 235/45R17 A05 A08 A09
G684, e1*96/79, 74-160 245/40R17 A01 K2b R03 A12 A14 A21
98/14*0077*.. R21 V17 S01
Opel Omega-B 74-160 225/45R17 R70 0A1 A02 A04
V94/K.,Omega-B-Car 74-160 235/45R17 R70 A05 A08 A09
G685, e1*96/79, 74-160 245/40R17 A01 K2b R03 R70 A12 A14 A21
98/14*0078*.. V17 S01
- Caravan, Kombi
Opel Signum 74-114 205/50R17 R37 R70 T89 T93 0A1 A02 A04
Vectra/Car, Z-C/S 74-184 215/50R17 A01 K1a K1b K2b R70 T90 T91 A05 A08 A09
e1*2001/116*0214*.., 74-184 225/45R17 T90 T91 A12 A14 A21
e1*2001/116*0291*.. 74-184 235/45R17 A01 K1a K1b K2b Flh V17 S01
74-184 245/40R17 A01 K1c K2b K56
Opel Vectra-B 55-125 205/50R17 K1a K2b K41 K45 K56 R37 R70 0A1 A01 A02
J96 55-125 215/45R17 K1a K2b K41 K45 K56 A04 A05 A08
e1*93/81, 95/54, 55-125 225/45R17 K1a K2b K41 K45 K46 K56 A09 A12 A14
98/14*0030*.. 55-125 235/40R17 K1c K2c K41 K44 K46 K56 LK6 A21 K42 V17
S01
Opel Vectra-B 55-125 205/50R17 K1a K2b K41 K45 K56 R37 R70 0A1 A01 A02
J96/Kombi 55-125 215/45R17 K1a K2b K41 K45 K56 A04 A05 A08
e1*95/54, 55-125 225/45R17 K1a K2b K41 K45 K46 K56 A09 A12 A14
98/14*0044*.. 55-125 235/40R17 K1c K2c K41 K44 K46 K56 LK6 A21 K42 V17
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47618 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55015709 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ RE-01 8017
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Vectra-C 74-129 205/50R17 R37 R70 T89 T93 0A1 A02 A04
Vectra/Lim, Z-C 74-129 215/45R17 R37 T87 T88 T91 A05 A08 A09
e1*98/14*0187*.., 74-184 215/50R17 A01 K1a K1b K2b R37 R70 A12 A14 A21
e1*2001/116*0290*.. 74-184 235/40R17 A01 K1a K1b K2b Flh Lim V17
74-206 205/50R17 M+S R70 T89 T93 S01
74-206 225/45R17
74-206 235/45R17 A01 K1a K1b K2b
74-206 245/40R17 A01 K1c K2b K56
Opel Vectra-C 74-129 205/50R17 R37 R70 T89 T93 0A1 A02 A04
Vectra/SW, Z-C/SW 74-129 215/45R17 R37 T88 T91 A05 A08 A09
e1*2001/116*0238*.., 74-184 215/50R17 A01 K1a K1b K2b R70 T90 T91 A12 A14 A21
e1*2001/116*0292*.. 74-184 235/40R17 A01 K1a K1b K2b T90 T94 Car V17 S01
- Caravan, Kombi 74-206 205/50R17 M+S R70 T89 T93
74-206 225/45R17 T90 T91
74-206 235/45R17 A01 K1a K1b K2b
74-206 245/40R17 A01 K1c K2b K56
Opel Zafira-B 69-147 205/50R17 R37 R70 T89 T93 0A1 A02 A04
A-H/Monocab /-V 69-177 205/50R17 M+S R70 T89 T93 A05 A08 A09
e1*2001/116*0325*..; 69-177 225/45R17 T90 T91 T93 A12 A14 A21
e1*2007/46*0497*..: 69-177 235/40R17 T90 T94 V17 S01
e1*2007/46*0595*.. 74-147 215/45R17 R37 T87 T88 T91
Saab 9-3 88-110 205/50R17 R37 R70 T89 T93 0A1 A02 A04
YS3F 88-129 215/45R17 R37 T91 A05 A08 A09
e4*2001/116*0065*.., 88-206 205/50R17 M+S R70 T89 T93 A12 A14 A21
e4*2001/116*0077*.. 88-206 215/45R17 M+S T91 A58 Car Cbo
88-206 225/45R17 KOV Lim V17
88-206 235/40R17 A01 K1a K1b K2b S01
88-206 235/45R17 A01 K56
88-206 245/40R17 A01 K2b K56 R03
Saab 9-5 88-184 235/40R17 K1a K2b K42 K56 Z49 0A1 A01 A02
YS3E 88-191 225/45R17 K1a K2b K42 K56 Z49 A04 A05 A08
e11*96/27*0073*.., 88-191 235/45R17 K1a K2b K42 K56 Z49 A09 A12 A14
e4*2001/116*0096*.. A21 S01
Saab 900, Saab 9-3 85-151 215/40R17 K1a K2b K42 K56 T83 T85 T87 0A1 A01 A02
YS3D 85-151 245/35R17 K2b K42 K56 K90 R03 A04 A05 A08
e4*95/54*0012*.., 85-169 215/45R17 K1a K2b K42 K56 A09 A12 A14
e4*98/14*0012*.. 85-169 235/40R17 K1a K2b K42 K56 A21 V17 S01
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47618 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55015709 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ RE-01 8017
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 5 von 10
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B29 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 330 mm an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47618 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55015709 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ RE-01 8017
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 6 von 10
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47618 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55015709 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ RE-01 8017
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 7 von 10
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
LM1 Bei Fahrzeugausführungen, die werkseitig nicht für die Verwendung der Reifengröße
225/40R18 ausgerüstet sind, ist der Lenkeinschlag durch Einbau geänderter innerer Spurstangen
(GM-Teile-Nr. 93196778) zu begrenzen und somit eine ausreichende Freigängigkeit der Rad-
Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47618 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55015709 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ RE-01 8017
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 8 von 10
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(Spezialschraube zur Lochkreisänderung Typ B48LE) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(Spezialschraube zur Lochkreisänderung Typ B39LE) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47618 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55015709 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ RE-01 8017
Hersteller Dt. Brennstoffvertrieb GmbH

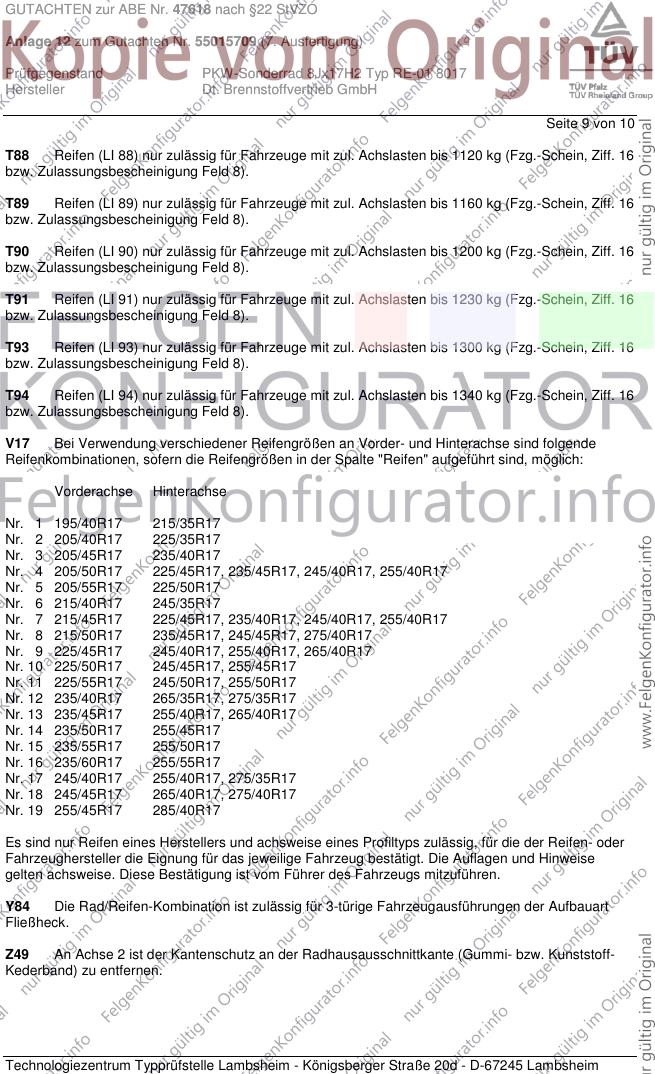

Seite 9 von 10
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 205/55R17 225/50R17
Nr. 6 215/40R17 245/35R17
Nr. 7 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 8 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 9 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 10 225/50R17 245/45R17, 255/45R17
Nr. 11 225/55R17 245/50R17, 255/50R17
Nr. 12 235/40R17 265/35R17, 275/35R17
Nr. 13 235/45R17 255/40R17, 265/40R17
Nr. 14 235/50R17 255/45R17
Nr. 15 235/55R17 255/50R17
Nr. 16 235/60R17 255/55R17
Nr. 17 245/40R17 255/40R17, 275/35R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Z49 An Achse 2 ist der Kantenschutz an der Radhausausschnittkante (Gummi- bzw. Kunststoff-
Kederband) zu entfernen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47618 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55015709 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ RE-01 8017
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 10 von 10
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 27. Mai 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Dezember 2008.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 27. Mai 2014
Schmidt 00212003.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
