GUTACHTEN zur ABE Nr. 45241 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55172102 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ 05 705
Hersteller Rad Center Derkum GmbH

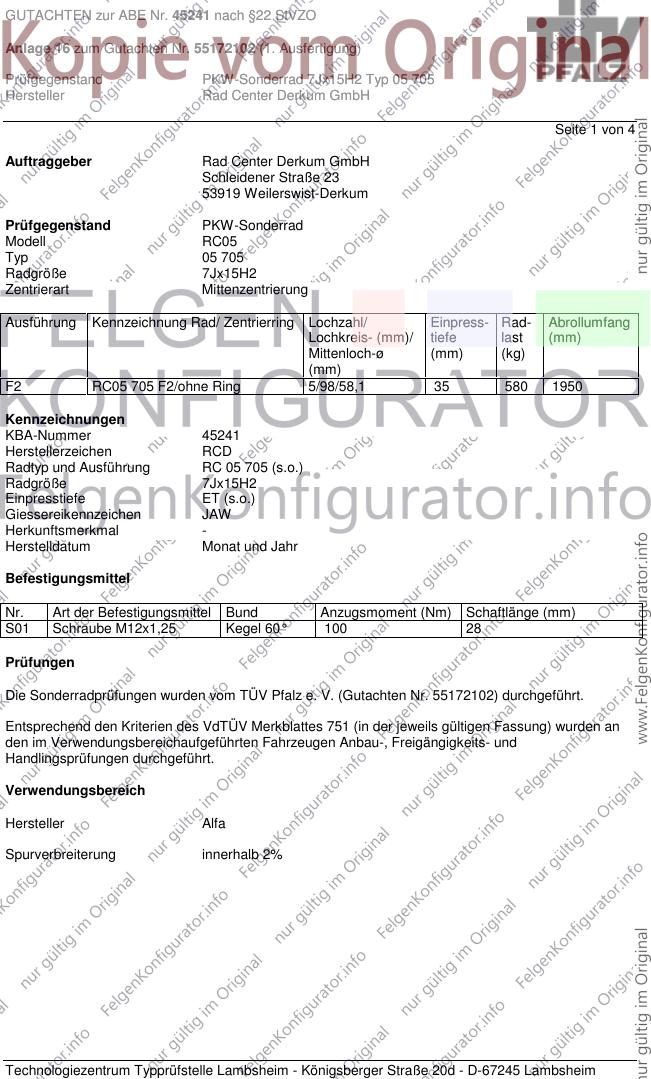

Seite 1 von 4
Auftraggeber Rad Center Derkum GmbH
Schleidener Straße 23
53919 Weilerswist-Derkum
Prüfgegenstand PKW-Sonderrad
Modell RC05
Typ 05 705
Radgröße 7Jx15H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
F2 RC05 705 F2/ohne Ring 5/98/58,1 35 580 1950
Kennzeichnungen
KBA-Nummer 45241
Herstellerzeichen RCD
Radtyp und Ausführung RC 05 705 (s.o.)
Radgröße 7Jx15H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen JAW
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,25 Kegel 60° 100 28
Prüfungen
Die Sonderradprüfungen wurden vom TÜV Pfalz e. V. (Gutachten Nr. 55172102) durchgeführt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Alfa
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45241 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55172102 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ 05 705
Hersteller Rad Center Derkum GmbH

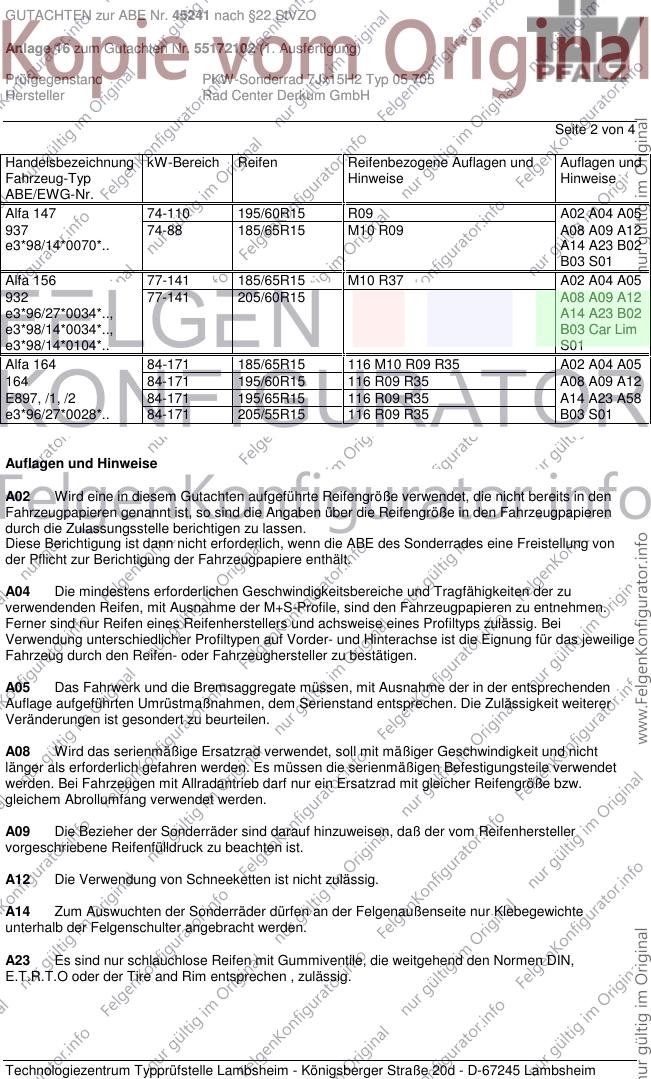

Seite 2 von 4
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Alfa 147 74-110 195/60R15 R09 A02 A04 A05
937 74-88 185/65R15 M10 R09 A08 A09 A12
e3*98/14*0070*.. A14 A23 B02
B03 S01
Alfa 156 77-141 185/65R15 M10 R37 A02 A04 A05
932 77-141 205/60R15 A08 A09 A12
e3*96/27*0034*.., A14 A23 B02
e3*98/14*0034*.., B03 Car Lim
e3*98/14*0104*.. S01
Alfa 164 84-171 185/65R15 116 M10 R09 R35 A02 A04 A05
164 84-171 195/60R15 116 R09 R35 A08 A09 A12
E897, /1, /2 84-171 195/65R15 116 R09 R35 A14 A23 A58
e3*96/27*0028*.. 84-171 205/55R15 116 R09 R35 B03 S01
Auflagen und Hinweise
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen.
Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von
der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen.
Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei
Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige
Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden.
A23 Es sind nur schlauchlose Reifen mit Gummiventile, die weitgehend den Normen DIN,
E.T.R.T.O oder der Tire and Rim entsprechen , zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45241 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55172102 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ 05 705
Hersteller Rad Center Derkum GmbH

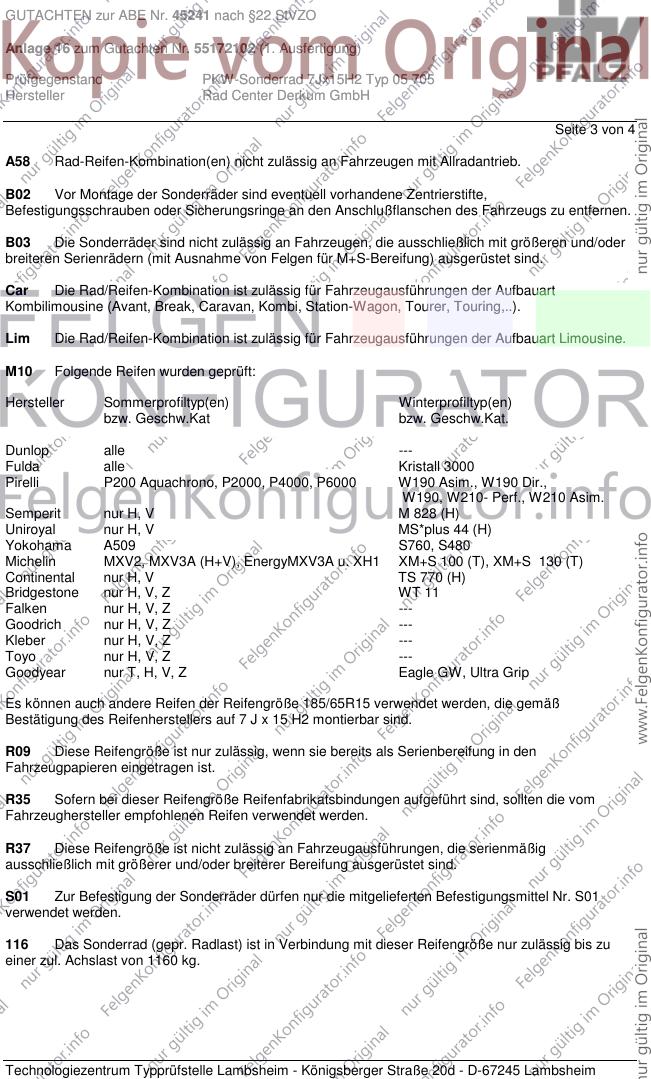

Seite 3 von 4
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte,
Befestigungsschrauben oder Sicherungsringe an den Anschlußflanschen des Fahrzeugs zu entfernen.
B03 Die Sonderräder sind nicht zulässig an Fahrzeugen, die ausschließlich mit größeren und/oder
breiteren Serienrädern (mit Ausnahme von Felgen für M+S-Bereifung) ausgerüstet sind.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Touring,..).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M10 Folgende Reifen wurden geprüft:
Hersteller Sommerprofiltyp(en) Winterprofiltyp(en)
bzw. Geschw.Kat bzw. Geschw.Kat.
Dunlop alle ---
Fulda alle Kristall 3000
Pirelli P200 Aquachrono, P2000, P4000, P6000 W190 Asim., W190 Dir.,
W190, W210- Perf., W210 Asim.
Semperit nur H, V M 828 (H)
Uniroyal nur H, V MS*plus 44 (H)
Yokohama A509 S760, S480
Michelin MXV2, MXV3A (H+V), EnergyMXV3A u. XH1 XM+S 100 (T), XM+S 130 (T)
Continental nur H, V TS 770 (H)
Bridgestone nur H, V, Z WT 11
Falken nur H, V, Z ---
Goodrich nur H, V, Z ---
Kleber nur H, V, Z ---
Toyo nur H, V, Z ---
Goodyear nur T, H, V, Z Eagle GW, Ultra Grip
Es können auch andere Reifen der Reifengröße 185/65R15 verwendet werden, die gemäß
Bestätigung des Reifenherstellers auf 7 J x 15 H2 montierbar sind.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung in den
Fahrzeugpapieren eingetragen ist.
R35 Sofern bei dieser Reifengröße Reifenfabrikatsbindungen aufgeführt sind, sollten die vom
Fahrzeughersteller empfohlenen Reifen verwendet werden.
R37 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig
ausschließlich mit größerer und/oder breiterer Bereifung ausgerüstet sind.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
verwendet werden.
116 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1160 kg.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45241 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55172102 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ 05 705
Hersteller Rad Center Derkum GmbH

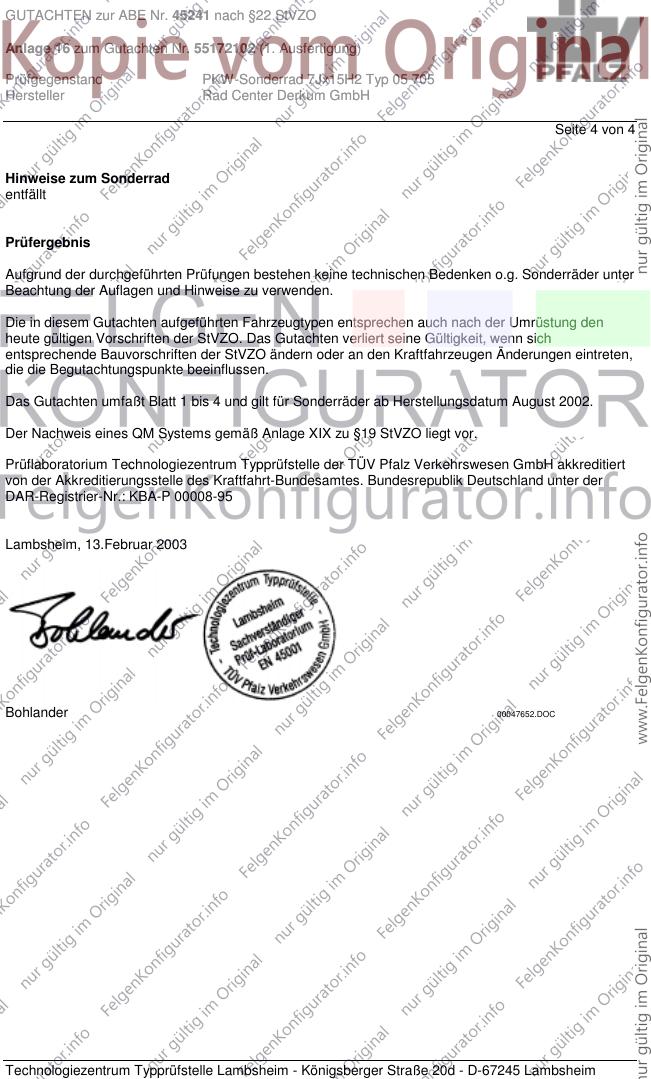

Seite 4 von 4
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfaßt Blatt 1 bis 4 und gilt für Sonderräder ab Herstellungsdatum August 2002.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 13.Februar 2003
Bohlander 00047652.DOC
